Угол заточки цепи бензопилы. Как выбрать правильный?

Внешние признаки затупления зуба бензопилы

Среди наиболее популярных бензопил по праву находятся инструменты австрийской фирмы Stihl, в частности, Штиль-180 (если точно, то Stihl MS-180-14’’). Подходит для заточки плоский напильник 150 мм. Для для хранения цепи. Такой бензопилой можно и сучья обрезать, и со средними по диаметру ветками справиться – мощность в 1500 Вт вполне это позволяет. Несмотря на качественную сталь, которую указанная торговая марка (китайские подделки не рассматриваем!) использует для изготовления зубьев, самостоятельная заточка потребует сноровки и времени.

Следует обратить внимание на следующие внешние признаки затупления режущей цепи:

На рабочем угле зуба появился конический участок.
При переходе от рабочего угла к верхней грани визуально различается радиусное закругление.
В момент начальной подачи даже при сравнительно малой её интенсивности, внедрение рабочей кромки зуба в толщу древесины выполняется с большим сопротивлением.
На стадии установившегося реза цепь бензопилы начинает вибрировать, а уровень шума бензопилы заметно возрастает.
При пилении в продольном направлении поверхность реза имеет грубые вырывы и сколы древесины. Когда и как необходимо проводить заточку цепи бензопилы. Какие инструменты используют для самостоятельной заточки в домашних условиях напильником. Сама стружка становится значительно меньше по своим размерам.

Пробный тест проводят на сухостое, и ни в коем случае не на древесине с повышенной влажностью. Частота заточки зависит от основного направления пиления. Если оно выполняется преимущественно в осевом направлении, то заточку придётся выполнять значительно чаще.

Как заточить цепь бензопилы своими руками

А сейчас фактически давайте разберем все конкретные методы, при помощи которых можно произвести доброкачественную, а главное правильную заточку самой цепи расположенную на бензопиле. Итак.

Заточка напильником

Ценится данный метод за возможность выполнения работы в всех, даже полевых, критериях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Верно заточить цепь бензопилы ратфилем поможет инструмент только круглого сечения. Для определения характеристик ратфиля необходимо знать размеры самой пилы, а именно требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается внедрение плоской варианты.

Шаблоны либо лекала будут давать необходимое направление инструменту и способны облегчить работу. Их нужно закрепить на обрабатываемый участок. После выполнения предварительных работ можно приступать конкретно к процедуре согласно советам профессионалов:

Закрепить цепь на струбцине.
Выставить ратфиль для заточки цепи по шаблону.
Выполнить натачивание зубьев, направленных в одну сторону, под избранным углом. Последний не должен изменяться. Сам же рабочий инструмент должен держаться так, чтоб его кончик выступал только на пятую часть собственной толщины. Двигать ратфиль необходимо очень плавненько, движения должны быть несильными. Оборотный ход необходимо делать холостым. Инструмент временами рекомендуется поворачивать, что дозволит понизить риск износа точильной стороны.
Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при всем этом допускаются его конфигурации в спектре от 10 до 30°. За базу необходимо брать меньший зуб в ряду.
Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в обратном направлении.

Имеет таковой метод и маленькие недочеты. А именно, нужны огромные временные издержки. Но зато не надо будет получать драгоценное оборудование либо особый инструмент.

Болгаркой

Один из методов заточить цепь пилы — это болгарка

Таковой метод не очень одобряется специалистами, так как высок риск повреждения как инструмента, так и того, кто конкретно и будет натачивать пилу. При всем этом на 1-ый взор этот способ нравится многим, но на практике всё еще труднее, чем кажется.

Все же, метод всё ещё животрепещущ.

Цепь должна оставаться на шине.
На болгарку крепится диск (лучше не новый) шириной в полтора-два мм.
Перед цепью и шиной должна стоять маленькая преграда.
Угол при заточке таковой же, как описано в первом методе.
После процесса непременно подтянуть цепь.

Плюсы:

Сравнительная быстрота по сопоставлению с ратфилем.

Дешевизна (очень мала возможность привести в следующую непригодность диск болгарки).

Фактически не необходимы физические усилия.

Минусы:

Нужно познание техники безопасности и большой опыт работы болгаркой.

Заточка на станке

Без заморочек совладевает с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть разные варианты использования подобного инструмента — автоматическая заточка либо вручную. К тому же можно сделать самодельный заточный станок для цепей.

Электронные станки для заточки предполагают установку пилы в особое отверстие устройства, после этого необходимо будет подобрать лучший угол заточки зубцов и включить бензопилу. После чего происходит самозатачивание зубцов цепи о наждачный камень. Но наилучшие заточные станки стоят дорого, потому для домашнего использования приобретаются изредка.

Воспользоваться станком, чтоб натачивать цепи вручную, просто. Деяния придется делать в последующей последовательности:

Ослабить винт, который зажимает цепь.
Настроить подходящий уровень заточки, при всем этом нужно найти наивысшую степень заточки после зрительного осмотра более тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать особые таблицы, которые представлены в аннотации к пиле.
Выполнить заточку согласно всем избранным характеристикам.
Обработать цепь незапятнанным машинным маслом.

Есть 2 метода использования ручного станка с данной целью:

Поочередный предполагает воздействие на каждый зубец вереницей, при всем этом нужно временами поменять полярность.
Заточка каждого второго зубца, другими словами поначалу затачивается правый зубец, а потом левый. При всем этом смены полярности не требуется.

Структура и функции цепи

Чтобы разобраться, как правильно заточить цепь, необходимо понять основные принципы ее устройства и работы. Нельзя на глазок заточить цепь, потребуется знать основные характеристики цепи и ее составляющих.

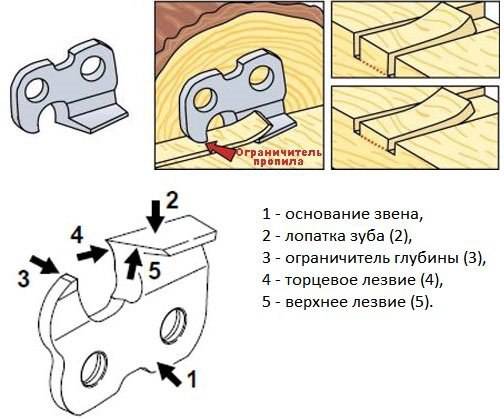

Одним из главных элементов цепи является режущий зуб, который врезается в древесину и снимает стружку. Ограничитель глубины зуба определяет толщину древесной щепы и ограничивает глубину проникновения в дерево.

Глубина пропила

Расстояние между режущим углом и ограничителем глубины должно быть одинаковым на всех режущих звеньях. В зависимости от типа цепи рекомендуемые параметры относительно ограничителя составляют 0,025 «(0,65 мм) или 0,030» (0,75 мм).

Параметры углов зуба

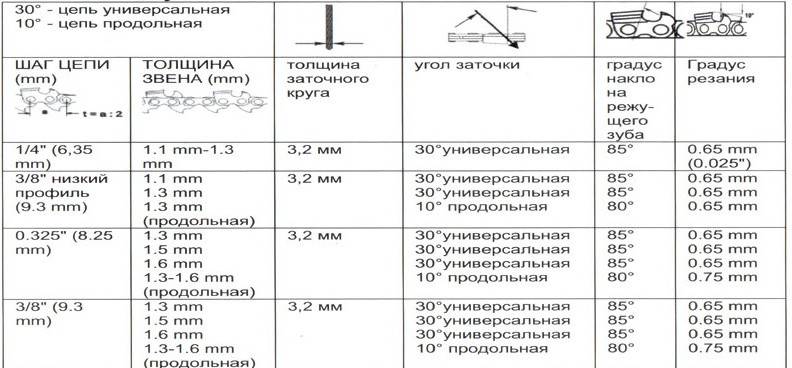

Угол заточки различных типов цепей может различаться и зависит от цели применения. Ниже в таблице представлены основные параметры углов режущего звена, но в любом случае стоит придерживаться рекомендаций производителя по конкретной цепи. Оптимальный результат распила достигается заточкой всех углов зуба.

Определение диаметра напильника

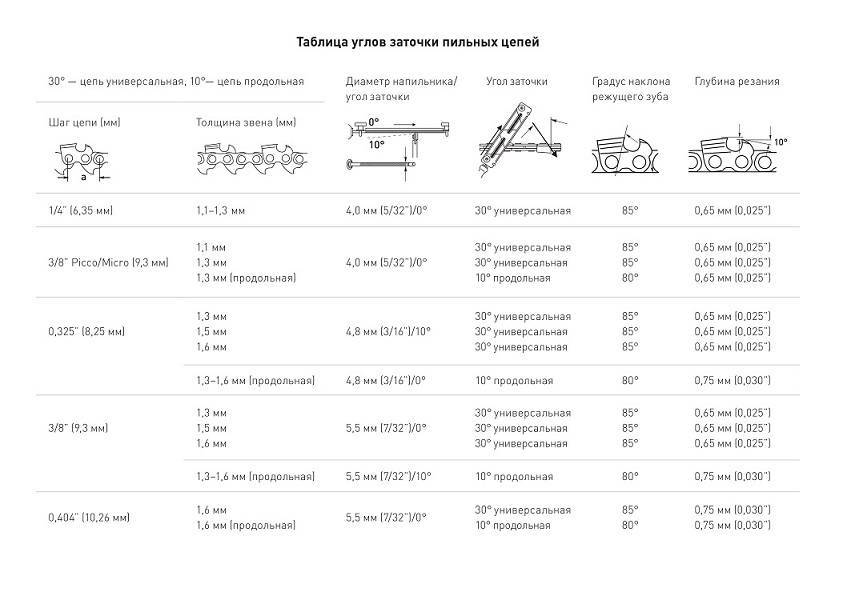

Шаг цепи определяет выбор правильного диаметра напильника и имеет прямую зависимость. Размеры в таблице указаны в дюймах и миллиметрах.

Шаг определяется путем деления расстояние между тремя заклепками на два.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

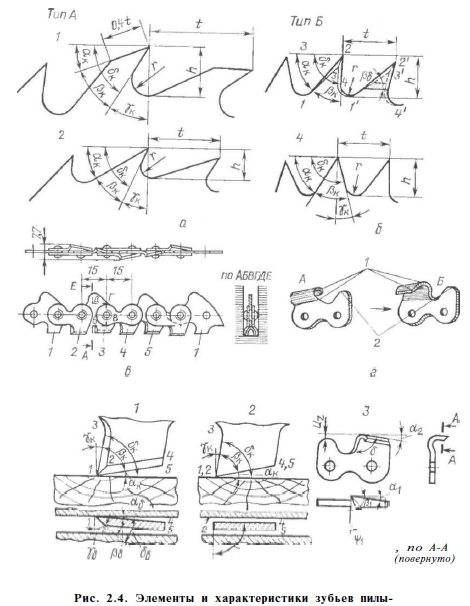

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.
