Как сделать торцовочные станки по дереву своими руками

Изготовление инструмента из ручной циркулярной пилы

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом

. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Как сделать самодельный торцовочный станок (торцовку) по дереву своими руками

Конструкция торцовки схожа с дисковой пилой, установленной над рабочим столом. Основные ее преимущества: компактность и малый вес. Благодаря этому используют пилы не только в мастерских, но и на строительных площадках. К сожалению, сделанные своими руками инструменты довольно громоздки и тяжелы. Эксплуатировать их удобно в стационарном режиме. Торцовочная пила предназначена для единственной задачи — обрезки торцов пиломатериалов под различными углами. Благодаря тому, что во время резки заготовка на столе неподвижна, срез получается аккуратным и чистым. Мастера, имеющие дело с обработкой дерева, отдают предпочтение именно этому инструменту. Причем пилы, сделанные своими руками, успешно используются годами.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;
3. следует исключать вероятность попадания стружки внутрь подшипника. Это связано с тем, что стружка внутри подшипника приводит к его износу и неплавному повороту режущего инструмента. Стружка может быт достаточно мелкой, что приведет к быстрому износу подшипника. Внесение смазывающего вещества также позволяет исключить вероятность быстрого износа подшипника;
4. протяжку можно создать при помощи амортизатора. Рекомендуется выбирать варианты исполнения от грузовых автомобилей, так как они более устойчивые к воздействию окружающей среды. Можно использовать и сломанные амортизаторы. Подготовка амортизатора заключается в удалении масла и высверливании отверстий, которые становятся своеобразной вентиляцией. Отверстия следует затянуть сеткой с небольшими отверстиями для того, чтобы исключить вероятность попадания древесной стружки в систему вентиляции;
5. для того чтобы в начале работы не ощущать сильного рывка следует оснастить болгарку модулем плавного пуска. Этот модуль в самом начале пуска снижает количество оборотов и раскручивает диск до рабочей скорости постепенно. Самостоятельно сделать модуль плавного пуска не получиться, его нужно снять с другого устройства или приобрести отдельно.

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла. Но также есть диски и для обработки дерева, которые обладают своими особенностями

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Торцовка из разного металлолома

Это довольно тяжелая торцовка на стационарном металлическом столе. Чтобы управлять ею, придется прикладывать некоторые усилия. Но в итоге пильный механизм перемещается плавно, без рывков, торцевание своими руками проводится легко.

• мощность электродвигателя — 2,2 кВт;
• обороты диска — 2800;
• глубина пропила 80 мм.

Необходимые для сборки материалы и инструменты:

• электродвигатель мощностью 900 Вт;
• металлический лист;
• металлический уголок;
• швеллер;
• шарнирная группа;
• мощная пружина;
• болгарка;
• сварочный аппарат;
• напильник.

Станина выполняется из регулируемых опор, металлического уголка и стоек от старой кровати. Рабочая поверхность — металлический лист как поверхность стола, в котором прорезаем отверстие, края своими руками обрабатываем напильником.

• Маятниковая стойка для пилы сваривается из швеллера, установленного на лист металла, ее высота составляет около 80 см.
• Подставка для электромотора делается в форме подвижной металлической плиты, установленной на шарниры. При монтаже электромотора используют пружину в качестве стабилизатора. Тогда можно обойтись без маятника и ремней.
• Ремни натяжения регулируются обычным откидным болтом, маятник для механизма выполняется также из металла.
• В качестве исполнительного инструмента на торцовку устанавливается диск диаметром 420 мм.

Торцовочная пила это достаточно опасное оборудование, собирая ее своими руками, необходимо позаботиться о защитных коробах и кожухах. Ведь погрешностей при работе самодельного оборудования значительно больше, чем заводского.

Как сделать торцовочные станки по дереву своими руками

Для обработки дерева может использоваться самое различное оборудование. Подобный материал поддается обработке, что определило его популярность при производстве различных вещей. Для изменения размеров и формы заготовок используется торцовочный станок. Его конструкция похожа на конструкцию дисковой пилы, однако есть несколько отличий, которые определяют популярность станка. К основным преимуществам можно отнести небольшой вес и габаритные размеры, что позволяет устанавливать оборудование в домашней мастерской. Сделать торцовочный станок по дереву своими руками можно, но как правило, самоделка будет более громоздкой и менее производительной. Эксплуатировать это оборудование удобно в стационарном режиме.

Особенности применения торцовочных пил

• пластик;
• дерево;
• алюминий;
• сплавы на основе цветных металлов.

Такого рода инструменты хороши тем, что они компактны и не весят слишком много. Максимальный вес торцовочного станка составляет 30 кг, зависит этот показатель от модели и ее функциональных особенностей.

Торцовки достаточно широко применятся в области деревообработки, где с их помощью можно выполнять большое количество задач.

Пилы данного типа позволяют совершать соединения в «ус», и подобные станки очень популярны в багетных мастерских и при производстве мебели.

Некоторые отрезные модели инструментов оснащаются заменяемыми дисками, которые предназначены для резки того или иного материала. В основном все виды торцевых пил выполнены так, что их можно ставить под определенным углом и размером при повороте рабочего стола. А некоторые модели позволяют делать поворот лишь в одну сторону, это наиболее дешевые варианты. Естественно, что стоимость модификаций торцовки, которая может поворачиваться в разные стороны, будет значительно выше.

Если инструмент можно поворачивать на 360 градусов, с его помощью можно обрабатывать даже очень сложные заготовки. Его пильная головка имеет наклон по отношению к столу, а регулировать его поворот можно без труда. Но помните, что для того, чтобы определить угол поворота, нужно определиться с материалами и заготовками для работы.

Наиболее оптимальный поворот инструмента на угол составляет порядка 50 градусов.

Как выбрать торцовочную пилу

Торцовочные пилы различаются по техническим характеристикам и могут быть простого (обычного) или комбинированного типа, что несколько расширяет их функциональность.

К СВЕДЕНИЮ!

Отличие комбинированных моделей от обычных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения несложных перемещений основных элементов пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

Кроме этого, важной функциональной особенностью является наличие протяжки, также расширяющей возможности используемого оборудования. Пила торцовочная с протяжкой.В специальной публикации нашего портала мы подробно расскажем о торцовочных пилах

Вы узнаете схему устройства и принцип работы, основные и дополнительные функции, особенности комбинированных торцовочных плит и рейтинг лучших моделей торцовочных пил с протяжкой по дереву 2019г

Пила торцовочная с протяжкой.В специальной публикации нашего портала мы подробно расскажем о торцовочных пилах. Вы узнаете схему устройства и принцип работы, основные и дополнительные функции, особенности комбинированных торцовочных плит и рейтинг лучших моделей торцовочных пил с протяжкой по дереву 2019г.

ВАЖНО!

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие деревянные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Советы по выбору обычных и комбинированных моделей

Для того чтобы сделать правильный выбор и учесть все нюансы, связанные с особенностями использования подобного оборудования, необходимо прислушаться к советам опытных пользователей, которые можно сформулировать следующим образом:

1. Инструмент должен соответствовать его предназначению − не стоит покупать дорогую и мощную модель, если предполагается ею пользоваться периодически и в личных целях.
2. В таком же ключе следует рассматривать и наличие дополнительных опций, увеличивающих стоимость модели, но не используемых при небольших объёмах работы.
3. Наличие средств защиты и безопасности − важный момент при выборе торцовочной пилы, т.к. при неправильном использовании можно легко получить травму, работая на подобном оборудовании.
4. В связи с тем, что мощность и вес связаны между собой напрямую, то при необходимости выполнения работ разъездного характера лучше выбрать менее мощную модель, но обладающую меньшей массой.
5. Размер пильного диска и наличие протяжки определяют технические возможности инструмента по обработке используемого материала.
6. Станина должна быть достаточно тяжёлой, чтобы зафиксировать пилу в месте выполнения работ, а поворотный стол и упоры должны обеспечивать надёжную фиксацию обрабатываемого материала.

Рекомендации по выбору торцовочных станков по дереву

Торцовочный станок по дереву марка «Makita LF 1000» При выборе модели, предполагающей стационарную установку и работу в интенсивном режиме, следует обратить внимание на следующие моменты:

• мощность и вес в этом случае не являются основополагающими критериями выбора, а наиболее важным показателем будет скорость вращения шпинделя, от которого зависит чистота реза;
• в обязательном порядке на стационарно устанавливаемом инструменте должны быть все виды защит от токов короткого замыкания и перегрева электрического двигателя;
• размер пильного диска должен быть максимально возможным, что позволит расширить возможности устройства;
• наличие механизма протяжки необязательно, но крайне желательно, т.к. это также отражается на функциональности и производительности инструмента;
• оснащение дополнительными опциями должно только приветствоваться, т.к. это также положительным образом отражается на трудоёмкости выполняемых операций на подобном оборудовании.

Рекомендации по выбору торцовочных пил по металлу

Торцовочная пила по металлу модель «Metabo CS 23-355» Основные критерии выбора для пил, предназначенных для резки металла, те же, что и для аналогов, предполагающих работу с деревянными заготовками, но, кроме этого, следует помнить, что:

Для работы с различными видами металла используются разные типы дисков, поэтому на их назначение и размер посадочного, а также наружного диаметра следует обращать особое внимание.
Чем более широкие заготовки из металла предстоит обрабатывать, тем большего размера должен быть диаметр пильного диска.
Защитный кожух должен полностью закрывать диск во время работы.
Наличие ограничителя по глубине реза расширяет возможности станка.
Более мощный электрический двигатель обладает большей производительностью и меньше нагревается во время работы.

Торцовочная пила из дисковой пилы

Торцовочная пила – та же дисковая отрезная пила на базе обычной циркулярки. Она позволяет с большой точностью пилить под необходимым углом практически все материалы – от пластика до металла. Стоит такой инструмент от изготовителя, то есть в готовом виде, недешево, а собрать её самостоятельно не так-то и сложно. Поэтому, если у вас есть острая потребность в торцовочной пиле, а руки растут из нужного места, дальнейшая информация будет очень кстати.

Торцовочная пила состоит из нескольких обязательных элементов

• сам диск для распилов;
• ручка, для того чтобы держать и направлять инструмент;
• двигатель;
• подножка с кнопкой запуска.

Переходим к сути вопроса: у вас есть в наличии циркулярка, и вы собираете самодельную торцовочную пилу. Первые три пункта уже наличествуют в самой циркулярке, а четвертый может и не понадобиться, если вы умело соберете направляющую шину для пилы.

Шаг первый: готовим материал, приступаем к работе

Первым делом мне нужно было распустить двутавр, вырезав из него центральную часть. Именно она станет основанием нашей конструкции. Сделать это несложно, однако для тех, кто редко имеет дело с УШМ, скажу – желательно использование средств защиты – перчатки, очки, плотный фартук.

Зажав отрезок двутавровой балки в тиски, вырезаем его центральную часть

Понятно, что найденный мной возле гаража отрезок двутавровой балки был покрыт ржавчиной, поэтому, зажав его в тисках, я полностью очистил поверхность от коррозии при помощи металлической щётки-круга на болгарку. После этого металл уже можно было использовать по назначению.

Торцовка из разного металлолома

станина торцовки выполнена из металла

Это довольно тяжелая торцовка на стационарном металлическом столе. Чтобы управлять ею, придется прикладывать некоторые усилия. Но в итоге пильный механизм перемещается плавно, без рывков, торцевание своими руками проводится легко.

Технические характеристики:

• мощность электродвигателя — 2,2 кВт;
• обороты диска — 2800;
• глубина пропила 80 мм.

Необходимые для сборки материалы и инструменты:

• электродвигатель мощностью 900 Вт;
• металлический лист;
• металлический уголок;
• швеллер;
• шарнирная группа;
• мощная пружина;
• болгарка;
• сварочный аппарат;
• напильник.

Станина выполняется из регулируемых опор, металлического уголка и стоек от старой кровати. Рабочая поверхность — металлический лист как поверхность стола, в котором прорезаем отверстие, края своими руками обрабатываем напильником.

• Маятниковая стойка для пилы сваривается из швеллера, установленного на лист металла, ее высота составляет около 80 см.
• Подставка для электромотора делается в форме подвижной металлической плиты, установленной на шарниры. При монтаже электромотора используют пружину в качестве стабилизатора. Тогда можно обойтись без маятника и ремней.
• Ремни натяжения регулируются обычным откидным болтом, маятник для механизма выполняется также из металла.
• В качестве исполнительного инструмента на торцовку устанавливается диск диаметром 420 мм.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

• простое и надежное крепление заготовки;
• значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
• при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

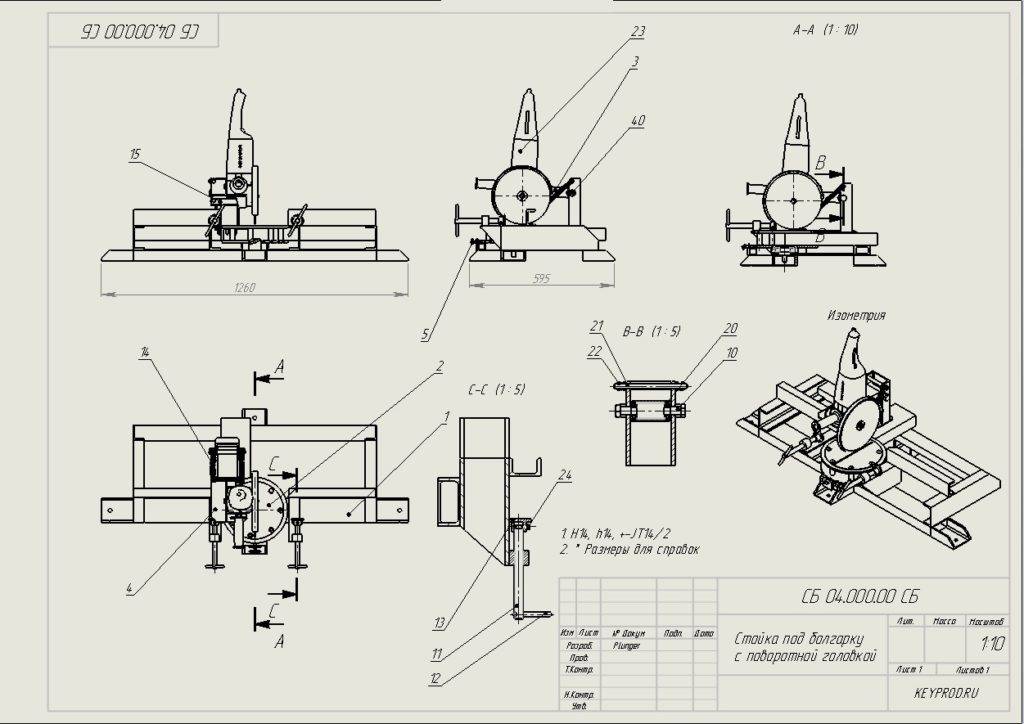

Картинка № 2. Стойка для болгарки Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

Картинка № 4. Маятниковая дисковая пила Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Как сделать торцевую пилу

Приступим к сборке

1. Вырезаем прямоугольный лист фанеры и делаем на нем длинный пропил, по которому будет ездить ваша торцовка;
2. Сверху прикручиваем две направляющие, например, из алюминиевого уголка, на ширину рабочей плоскости самой циркулярки;
3. Снизу к фанерному листу нужно прикрутить две подставки высотой, равной глубине пропила вашей пилы (5.3 см).

В итоге у нас получается направляющая, по которой будет ходить циркулярка. В зависимости от того, как её закрепим на столе при помощи такого простого механизма, мы можем сделать точный распил под любым углом. Самый простой вариант конструкции готов.

А что если мы хотим, чтобы наша торцовка была более функциональна в работе и внешне напоминала заводскую торцовочную пилу? В этом случае придется проявить больше смекалки.

1. Во-первых, необходимо смастерить кронштейн и стойку, на которых будет закреплена циркулярка. ДСП (27 мм) – прекрасное сырье для подобного механизма. При помощи саморезов и алюминиевых уголков у вас получится очень приличная верхняя часть торцовки. А закрепленные сверху пружины могут сделать работу на такой пиле более удобной;
2. Во-вторых, нужно закрепить сам штатив на подвижной поворачивающейся подножке, сделать маятниковую пилу, благодаря чему мы в итоге сможем менять угол торцевания.

Что касается самой торцовки, то о сборке все сказано. Однако если мы решили сделать пилу, внешне похожую на заводскую, то без стола будет сложно обойтись.

На заметку!

Под обработкой дерева подразумевается и его раскрой (распиловка). Иногда при изготовлении штучных деталей приходится заниматься их подгонкой по месту установки еще до того, как приступать к шлифовке образца. Некоторые «умельцы» (а их и среди знакомых, и в интернете немало) советуют использовать для таких операций диски от циркулярной пилы. Категорически запрещается! Вот лишь основные причины, по которым этого делать нельзя.

• «Болгарка» – машинка высокоскоростная. И хотя металл, из которого изготовляются отрезные диски, прочный, в таком режиме он долго не выдерживает. Точнее, режущие кромки (зубцы), которые фиксируются методом напайки. При интенсивной работе они отваливаются и разлетаются в стороны, причем с огромной скоростью. Последствия спрогнозировать несложно.
• Не все диски по размеру (в первую очередь, внешнему диаметру) подходят для установки на УШМ. Значит, придется демонтировать защитный кожух. То же самое – о безопасности работника можно забыть.
• Структура древесины (даже твердой породы) достаточно рыхлая. Следовательно, велика вероятность, что пильный диск по причине постоянной вибрации может зажать. Как поведет себя «болгарка» в подобной ситуации, учитывая ее мощность и обороты, предсказать не возьмется никто. Но то, что она довольно легко вырвется из рук – однозначно.
• Постоянные изменения режима (по той же причине – вязкости пиломатериала) приводят к систематическому перегреву двигателя УШМ. При таком использовании «болгарка» долго служить не будет.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

https://youtube.com/watch?v=3ZogZ3Thre4%3F

Как сделать торцовочные станки по дереву своими руками

Для обработки дерева может использоваться самое различное оборудование. Подобный материал поддается обработке, что определило его популярность при производстве различных вещей. Для изменения размеров и формы заготовок используется торцовочный станок. Его конструкция похожа на конструкцию дисковой пилы, однако есть несколько отличий, которые определяют популярность станка. К основным преимуществам можно отнести небольшой вес и габаритные размеры, что позволяет устанавливать оборудование в домашней мастерской. Сделать торцовочный станок по дереву своими руками можно, но как правило, самоделка будет более громоздкой и менее производительной. Эксплуатировать это оборудование удобно в стационарном режиме.

Как подобрать пилу

Безусловно, когда имеется стаж работы, и вы не желаете инвестировать в покупку большие средства, можно изготовить такой станок собственноручно

При приобретении пилы для него примите во внимание:

1. Покупайте устройство с защитой, которая обязана закрывать диск не только в спокойствии, но и во время работы.
2. Подбирайте массу и габариты устройства с учетом собственных целей. С объемным взаимодействовать будет труднее, устанете уже после получаса деятельности.
3. Учитывайте удобство пилы, чтобы при ее помощи вам было комфортно трудиться.
4. Учитывайте диаметр диска (не больше метки в 0,2 м). Исследуйте размеры разреза – при распиле объемных частей необходимо подбирать размер больше.
5. Проследите, чтобы вращательный блок и станина были хорошего качества.

Вне зависимости, решили купить заводской вариант или создать пилу собственноручно, с ней должно быть легко трудиться, а результат получаться качественным.

Как сделать торцовку из ручной циркулярки маятникового типа?

Простейшую торцовку на основе ручной циркулярки можно сделать за несколько минут. Для этого потребуется дверная петля, лучше с одной длинной стороной (полосой). Одну сторону крепят на платформу циркулярки, вторую на станину. Предельно понятно весь процесс пошагового изготовления показан на этом видео:

Здесь не потребовалась даже фанера и крепеж для изготовления станины. В качестве неё использован обычный деревянный поддон. Также можно использовать любую подходящую готовую платформу.

В некоторых случаях, если в деревянной станине нет щелей под проход диска, их прорезают самим диском. Крепления циркулярки перед этим ослабляют, чтобы сделать пропил с небольшими смещениями влево-вправо. Так прорезь получится немного шире диска, и при работе диск не будет тереться о боковины прорези.

Плюсы такого решения:

• предельная простота изготовления,
• минимум деталей (петля и два болта с гайками и шайбами).
• минимум инструмента для изготовления (дрель, сверло, гаечный ключ).
• быстрота и простота перевода из ручной пилы в режим торцовки и обратно.

Минусы:

• ограниченная возможность пиления под углами по длине и высоте.
• наличие люфта в оси петли, при пилении нужно выбрать одну сторону и прижимать пилу к ней. В другом случае из-за люфта пропил может быть неточным (плюс-минус 2-5 мм).
• изменения в устройство безопасности – кожух диска всегда открыт полностью.

Пример другой самодельной торцовки со специально изготовленной станиной вместо поддона здесь:

Способ немного сложнее, так как приходится делать из фанеры станину. Но преимущества такой конструкции – компактность и мобильность. Её можно убрать на полку, поставить на верстак и т.д.

Как сделать торцовочную пилу из дисковой и стол для неё своими руками

Торцовочная пила – та же дисковая отрезная пила на базе обычной циркулярки. Она позволяет с большой точностью пилить под необходимым углом практически все материалы – от пластика до металла. Стоит такой инструмент от изготовителя, то есть в готовом виде, недешево, а собрать её самостоятельно не так-то и сложно. Поэтому, если у вас есть острая потребность в торцовочной пиле, а руки растут из нужного места, дальнейшая информация будет очень кстати.

Интересно! Собрав инструмент своими руками, любой мастер с легкостью сможет найти причину поломки и устранить её, что дополнительно сэкономит средства.

• сам диск для распилов;
• ручка, для того чтобы держать и направлять инструмент;
• двигатель;
• подножка с кнопкой запуска.

Важно! Вне зависимости от фирмы изготовителя такой инструмент всегда оснащен прочным диском, что и делает её такой универсальной в использовании. Если мы задались целью собрать торцовку собственноручно, то и диск покупаем сами, а поэтому не забудьте, что в этом вопросе лучше не экономить, а выбрать самый прочный диск и именно для таких нужд. Родной диск от циркулярной пилы вполне подходит

Родной диск от циркулярной пилы вполне подходит

Родной диск от циркулярной пилы вполне подходит.

Переходим к сути вопроса: у вас есть в наличии циркулярка, и вы собираете самодельную торцовочную пилу. Первые три пункта уже наличествуют в самой циркулярке, а четвертый может и не понадобиться, если вы умело соберете направляющую шину для пилы.

Приступим к сборке

1. Вырезаем прямоугольный лист фанеры и делаем на нем длинный пропил, по которому будет ездить ваша торцовка;
2. Сверху прикручиваем две направляющие, например, из алюминиевого уголка, на ширину рабочей плоскости самой циркулярки;
3. Снизу к фанерному листу нужно прикрутить две подставки высотой, равной глубине пропила вашей пилы (5.3 см).

В итоге у нас получается направляющая, по которой будет ходить циркулярка. В зависимости от того, как её закрепим на столе при помощи такого простого механизма, мы можем сделать точный распил под любым углом. Самый простой вариант конструкции готов.

А что если мы хотим, чтобы наша торцовка была более функциональна в работе и внешне напоминала заводскую торцовочную пилу? В этом случае придется проявить больше смекалки.

1. Во-первых, необходимо смастерить кронштейн и стойку, на которых будет закреплена циркулярка. ДСП (27 мм) – прекрасное сырье для подобного механизма. При помощи саморезов и алюминиевых уголков у вас получится очень приличная верхняя часть торцовки. А закрепленные сверху пружины могут сделать работу на такой пиле более удобной;
2. Во-вторых, нужно закрепить сам штатив на подвижной поворачивающейся подножке, сделать маятниковую пилу, благодаря чему мы в итоге сможем менять угол торцевания.

Осторожно! От того, какой материал вы выберете для стойки и штатива, насколько надежно их закрепите на подножке, будет зависеть не только качество работы и функциональность торцовки, но и ваша личная безопасность. Не зря говорят, что если плотник опытный, то он обязательно без пальца. Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Закрепите циркулярку, как можно более надежно! Техника безопасности – превыше всего!

Что касается самой торцовки, то о сборке все сказано. Однако если мы решили сделать пилу, внешне похожую на заводскую, то без стола будет сложно обойтись.

Как смастерить стол для торцовой пилы своими руками

Хорошим материалом для стола может послужить 19-миллиметровая МДФ-плита.

Измерьте глубину и ширину всей конструкции (торцовочной пилы); Теперь измерьте ширину и глубину верстака, на котором будет стоять стол и сама торцовка; В итоге нижняя часть стола из МДФ-плиты должна быть равна ширине и глубине верстака, а верхняя состоять из двух частей и суммарно быть меньше по длине на ширину торцовочной пилы; Высота стола должна быть равна глубине распила; Внутри стола (между верхней и нижней плитами) на расстоянии 50 см важно сделать жесткие перегородки из той же МДФ-плиты. Это необходимо для того, чтобы при нажиме стол не прогибался. Вот теперь уже точно всё

Вот теперь уже точно всё

Торцовочная пила из обычной циркулярки готова

Вот теперь уже точно всё. Торцовочная пила из обычной циркулярки готова.

Интересно! Торцовочная пила – само по себе довольно опасное оборудование, а если ты её ещё и собрал собственными руками, опасность такого механизма может возрасти в разы! С другой стороны, собрав все детали самостоятельно и позаботившись о всевозможных защитных коробах и кожухах, ты можешь свести риск к минимуму. В таком случае действует правило: Твоя безопасность – только в твоих руках.
