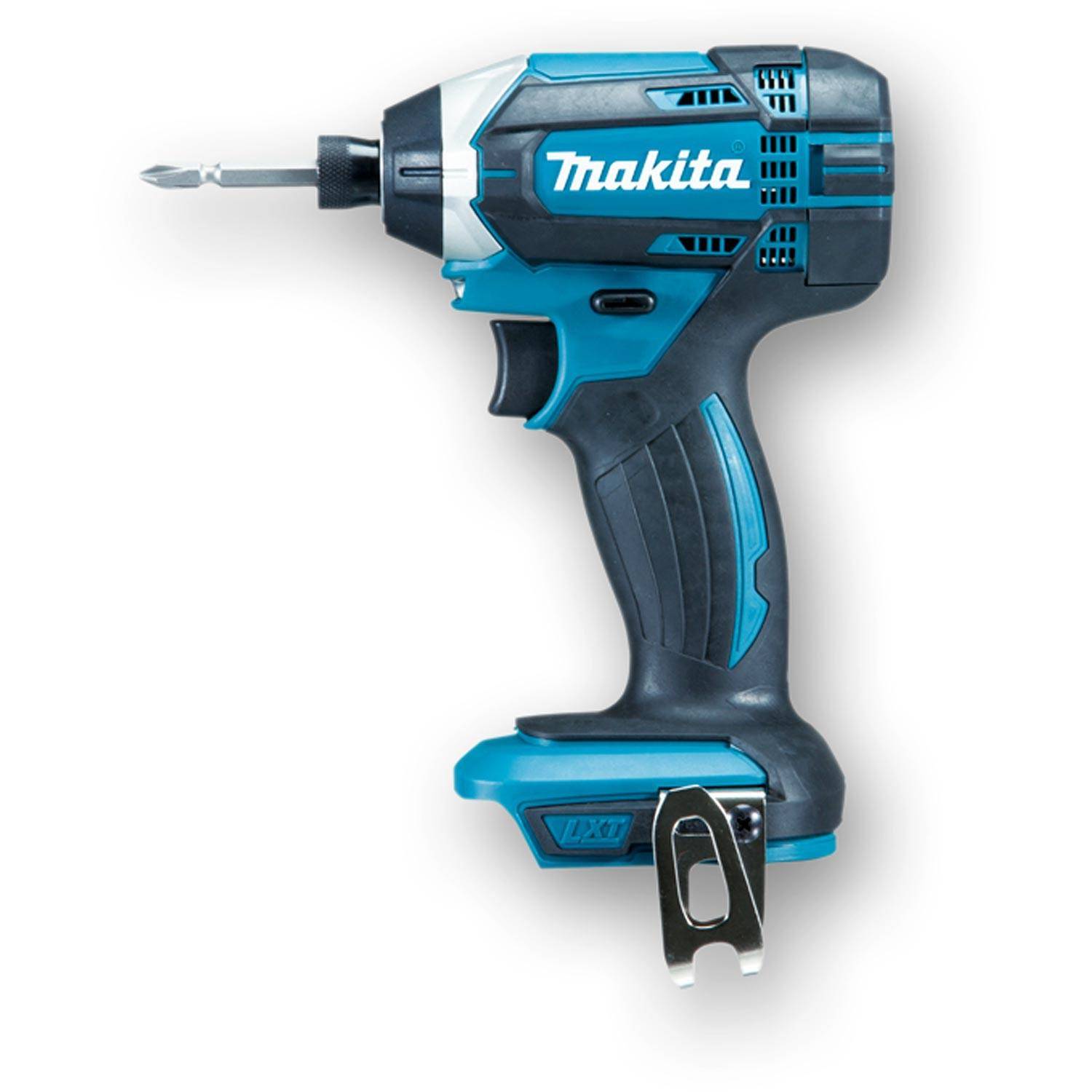

Шуруповерт Makita переработать на литиевые

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

https://youtube.com/watch?v=qbLx1w-b7Ac

Монтаж литиевых аккумуляторов в корпус

После спаивания новых литиевых зарядных элементов их ещё нужно правильно установить в батарейный отсек. На первый взгляд это может показаться простой процедурой, но и здесь не обойтись без подводных камней.

Первое, что надо сделать – убрать пыль и грязь со всех сторон отсека с помощью ваты и щётки. Только после этого можно начинать проклейку сделанной сборки. Для работы можно выбрать один из вариантов клеящего средства:

Двусторонний скотч. Не самый надёжный способ. Даже хороший скотч не гарантирует, что сборка будет крепко держаться.
Силиконовый герметик. В пользу этого средства говорят его физические свойства: нет перегрева, растекания, утраты эластичности со временем, высокая адгезия ко многим материалам. При монтаже стоит наносить герметик в один слой, и затем равномерно размазывать. В большинстве случаев второй слой не будет сцепляться с первым. Наносят герметик, вставляют и прижимают сборку, а дальше оставляют высыхать. Если нет возможности найти герметик, подойдет монтажный клей с аналогичными физическими свойствами – тот же Момент.

Монтаж с использованием герметика

В отличие от герметика, термоклей может со временем размягчаться и течь. Поэтому шуруповерту с литиевым аккумулятором на таком креплении противопоказаны высокие температуры.

Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

Блок питания для шуруповерта своими руками

Стандартное зарядное устройство использует трехканальную микросхему. На ней, в зависимости от вольтажа, размещается различное количество транзисторов, например, в заряднике на 12 вольт ставится 4 транзистора. Чтобы снижать негативные воздействия тактовой частоты, в блоках устанавливаются конденсаторы. Они бывают импульсного или переходного типа. Чтобы минимизировать последствия от перегрузок электрической сети, в зарядных устройствах применяются тиристоры.

Стандартная схема зарядки шуруповерта

Это важно: в различных моделях устанавливается не только разное количество транзисторов – они существенно отличаются по своей емкости. Блок питания для шуруповерта из энергосберегающей лампы Для того чтобы сделать ИБП из энергосберегающей лампы, необходимо содержащийся в каждой лампе электронный дроссель немного изменить, поставив перемычку, и после подключить к импульсному трансформатору и выпрямителю

Для источников питания небольшой мощности (от 3.7 в до 20 ватт), можно обойтись без трансформатора. Для этого необходимо просто добавить несколько витков полупроводника на магнитопровод располагающегося в балласте лампы дросселя, если там будет место для этого. Обмотку можно делать прямо поверх заводской. Для этого лучше использовать провод с изоляцией из фторопласта.

Блок питания для шуруповерта из зарядного устройства

Один из самых дешевых способов сделать блок питания – это использовать обычное зарядное устройство для смартфона. В каждом доме сейчас их два или более, а если у вас нет лишнего, можно приобрести за 50–100 рублей.

Так выглядят внутренности зарядки от смартфона

Переделка зарядки производится в следующей последовательности:

• С помощью эмалированного проводника маленького диаметра нужно добавить один виток обмотки. После этого включаем зарядку и подключаем к аккумулятору шуруповерта. Посредством осциллографа замеряем амплитуду импульсов и определяем напряжение, создаваемое одним витком дополнительной обмотки. • Выпаиваем разъем USB, снимаем тестовый виток и доматываем нужное количество витков до получения необходимого напряжения. Новая обмотка припаивается к заводской последовательно. • Меняем штатный конденсатор и стабилитрон на новые, соответствующие требуемому напряжению.

Импульсный блок питания для шуруповерта своими руками

Для импульсного блока подбирается подходящая микросхема, и сборка осуществляется в следующей последовательности:

• Диодные мосты и термистор ставятся на входе. • Устанавливаются два конденсатора. • Для синхронизации работы затворов полевых транзисторов применяются драйвера. • При установке транзисторов фланцы не закорачивают. С помощью изоляционных шайб и прокладок они крепятся к радиатору. • На выходе устанавливаются диоды.

Блок питания для шуруповерта из электронного трансформатора

Чтобы приспособить трансформатор под зарядное устройство вашего инструмента, его нужно доработать. Для этого нужно подключить конденсатор на выходе выпрямительного моста. Емкость определяется следующим образом – 1 мкФ на 1 Вт. Напряжение конденсатора должно быть не меньше 400 В. В разрыв одного сетевого кабеля нужно установить терморезистор, чтобы ограничить пусковой ток. Диодный мост устанавливается для выпрямления напряжения частотой 30 кГц. Для нормального функционирования устройства требуется обеспечить плавный пуск. С этим отлично справляется дроссель Л1.

Необходимые инструменты для переделки шуруповерта на литиевые аккумуляторы

Для работы под рукой понадобятся следующие инструменты:

Плата BMS, что расшифровывается как Battery Management System. Без этой запчасти переделка невозможна. Нужна плата только с балансиром, маркировка – 3S, 4S, 5S и так далее. Число показывает количество банок, для которого предназначена плата. Минимальная сила тока платы должна составлять 30 А.

Плата BMS 4S

Сборка литиевых батарей. Чтобы не спаивать банки вручную, можно купить уже готовую сборку из 3, 4, 6, 8 и более экземпляров.
Для самостоятельной пайки сборки понадобится специальная лента для спаивания.
Паяльник, чистый припой, некислотный флюс.
Термоклей.
Термоустойчивый скотч.
Заизолированный провод сечением не меньше 0,75 кв. мм для выполнения перемычек.
Индикатор питания, который показывает заряд аккумулятора.

Переделка шуруповерта на литиевые аккумуляторы 18650

В этой статье вы узнаете как недорого переделать аккумулятор шуруповерта с Ni Cd на Li Ion аккумуляторы 18650, тем самым модернизировав аккумулятор шуруповерта, сделав его более мощнее и увеличив время автономной работы. Все этапы переделки подробно описаны, поэтому проблем возникнуть не должно, все необходимые компоненты указанны и доступны.

Необходимые компоненты для переделки

Для перебелки были использованы высокотоковые аккумуляторы 18650 ёмкостью 2500 мА/ч. Данные аккумуляторы имеют уже приваренные выводы для пайки, что очень удобно и ко всему прочему можно существенно сэкономить на батарейных отсеках. Заказать их можно в интернете, поставляются партией по 4 или 6 штук. Купить их можно по ссылкам ниже:

Так же для переделки понадобятся две платы BMS 12.6V 40A, покупал тут:

Зарядное устройство тоже нужно будет переделать и для этого понадобится модуль стабилизации напряжения и тока.

На момент переделки, все компоненты (на две батареи) обошлись всего 1100 рублей, это на много дешевле чем купить новый аккумулятор для шуруповерта, в котором будут стоять всё те же Ni Cd аккумуляторы. Посмотрев цены в интернете, я обнаружил что одна батарея стоит от 1200 рублей, а для переделки ДВУХ батарей, я потратил всего 1100! Все ссылки на компоненты так же можно найти в конце статьи!

Переделка аккумулятора

Первым делом нужно аккуратно разобрать корпус аккумулятора и выбросить старые Ni Cd аккумуляторы.

Затем необходимо отсоединить клемму питания аккумулятора.

К неё нужно припаять два провода, желательно с крупным сечением, в данной переделки были использованы провода сечением 4 мм² и длиной примерно 100 мм. На фото выше можно заметить красный провод, оставлен он был для того, что бы не перепутать полярность, к этому проводу желательно тоже припаять красный провод, что бы избежать неприятностей и вы точно будете знать что это +.

К блестящему контакту нужно припаять минусовой провод:

Затем нужно вставить клемму с припаянными проводами обратно в корпус на своё место, обязательно соблюдая полярность!

Для фиксации клеммы, можно залить вовнутрь стакана термоклей, более лучшего варианта фиксации я не нашел, тем более что держит он очень хорошо!

Теперь можно приступить к пайки аккумуляторов. Снимаем с аккумуляторов термоусадочную трубку и сгибаем их таким образом что бы можно было их спаять последовательно.

Далее спаиваем контакты:

Далее наносим термоклей на ту сторону получившейся батареи, где контакты торчат на верх и приклеиваем плату BMS как показано на фото ниже

Обратите внимание, что плюс и минус платы и батареи, находятся друг на против друга

Затем загибаем контакты батареи на контакты платы и припаиваем их, начиная с минуса!

К контакту платы B1 припаиваем короткий провод, другой конец которого припаиваем к месту соединения аккумуляторов!

К контакту B2 так же припаиваем короткий провод, другой конец которого, припаиваем к месту соединения аккумуляторов на противоположной стороне!

Ну и в конце, припаиваем последний, плюсовой контакт.

Теперь осталось соединить клеммы корпуса с получившейся аккумуляторной батареей, для этого припаиваем красный провод к контакту «P+», а синий, минусовой провод, к контакту «P-«.

На этом переделка аккумулятора закончена! Осталось закрепить изготовленную батарею и поставить на место вторую часть корпуса. На переделку двух аккумуляторов было потрачено не больше часа времени и как говорилось выше, 1100 рублей денег. После тестов, шуруповёрт стал работать ни хуже чем с заводской батареей и я бы сказал, на много лучше, в плане мощности и заряд держится дольше. Всем советую переделать свои старые батареи! ))

Выбор типа химии литиевых аккумуляторов

В первую очередь нужно определиться с выбором типа химии литиевых аккумуляторов. Здесь два варианта – либо литий железо фосфатные (LiFePO4), либо литий ионные (Li Ion). Но в любом случае при работе на такую мощную нагрузку нужно учитывать что аккумулятор должен быть способен отдавать необходимый ток без вреда для своего самочувствия! Разберем кратко особенности этих типов аккумуляторов.

Рабочая температура

Если предполагается пользоваться шуруповертом при минусовых температурах, то лучше выбрать литий железо фосфатные (LiFePO4) аккумуляторы. Диапазон температур при котором можно их разряжать -20 ~ 65 °С. У Li Ion емкость на морозе падает быстрее. Если работа в основном планируется при плюсовых температурах, то подойдут и те и другие. Но оба типа аккумуляторов (за исключением некоторых моделей LiFePO4) нельзя заряжать при отрицательной температуре. А верхний предел температуры при заряде у тех и других около 60°С.

Долговечность

Количество полных циклов заряд/разряд у LiFePO4 аккумуляторов более 1000, у Li Ion менее 500. Но! Если не до 0% разряжать и не до 100% заряжать, то количество циклов существенно возрастает. Хранение любые литиевые аккумуляторы лучше всего переносят наполовину заряженные при температуре 0 +10°C. Подробнее о хранении можно почитать в

Рабочее напряжение

Одна ячейка Li Ion аккумулятора при 100% заряде имеет напряжение 4,2 В, при полном разряде около 3 – 2,5 В. Среднее рабочее напряжение 3,7 В.

Одна ячейка LiFePO4 аккумулятора при 100% заряде имеет напряжение 3,6 В, при полном разряде около 2 В. Среднее рабочее напряжение 3,2 В.

Исходя из этого считаем количество последовательно соединенных ячеек для получения необходимого напряжения на выходе АКБ. Это принято обозначать числом последовательных ячеек + символ S (serial – последовательный). Напряжение при таком соединении суммируется.

последовательное соединение ячеек 3s 1p

Li Ion: 1S-4,2 В, 2S-8,4 В, 3S-12,6 В, 4S-16,8 В, 5S-21 В…

LiFePO4: 1S-3,6 В, 2S-7,2 В, 3S-10,8 В, 4S-14,4 В, 5S-18 В…

То есть к примеру, для 12 вольтового шуруповерта нужна АКБ Li Ion 3S, либо LiFePO4 4S.

Рабочий ток

В характеристиках аккумулятора обычно указывают номинальный и максимальный (пиковый) ток разряда. При номинальном токе он способен работать продолжительное время, а при пиковом – несколько секунд

Поэтому для такой мощной нагрузки как шуруповерт необходимо обращать внимание на этот показатель и выбирать высокотоковые модели аккумуляторов

На холостом ходу 12 вольтовый шуруповерт средней мощности потребляет ток 1-2 А, а при максимальной нагрузке (особенно в заторможенном состоянии) ток может достигать 30 А. Поэтому, если предполагается использовать например, аккумулятор GTF HG2 18650 3000 мАч с номинальным и пиковым токами соответственно 10А и 25А, то необходимо делать сборку минимум 3S2P, чтобы не перегружать аккумуляторы. При параллельном соединении двух аккумуляторов допустимые токи удваиваются, при соединении трех – утраиваются и т.д.

последовательно – параллельное соединение ячеек 3s 2p

Литиевые аккумуляторы

Далее купил 10 литиевых аккумуляторов и собрал из них батареи по 2 штуки параллельно, и затем подключил 5 получившихся блоков последовательно. Соединение аккумуляторов между собой производилось пайкой с помощью предварительно залуженных медных пластин. Для пайки нужно одно основное правило – не перегреть АКБ! Поэтому паять нужно мощным паяльником и как можно быстрее за 1-2с. Если сразу не получилось лучше подождать и не кипятить аккумулятор.

У кого имеется точечная сварка – проблем с соединением не будет. В результате собралась батарея на напряжение 21 В и емкость 5,2 А*ч. Подключение АКБ к плате контроля представлено на рисунке.

Далее все упаковывается в корпус и проверяется под нагрузкой.

В стандартную зарядку я встроил модуль на LM2596. Блок питания должен быть на пару вольт больше, чем напряжение заряженной батареи. Выставил напряжение на холостом ходу 21 В. Затем подключил АКБ и выставил зарядный ток 0,8 А. Почему такой? Потому что нашелся блок питания на 24 В с макс. током 0,8 А. Специально приобретать не стал. Пусть лучше дольше заряжается. Это не производственный, а домашний вариант инструмента.

В процессе зарядке выявился небольшой минус. При достижении у аккумулятора напряжения полного заряда ЗУ должно переходить из фазы CC в фазу СV. То есть сначала АКБ заряжается установленным током (0,8 А в моем случае), и при достижении 21 В напряжение поддерживается на этом уровне, а ток постепенно падает до 0,1*Iуст (в моем случае 0,08 А, устанавливается средним потенциометром). На этом процесс зарядки останавливается. На данном модуле об этом сигнализирует средний светодиод, но всего лишь сигнализирует, что аккумулятор готов к работе, но по факту зарядка продолжается, что в принципе не критично. АКБ все равно не перезарядится. А минус состоит в том, что из-за того, что плата контроля имеет свою защиту от перезаряда, она отключает ЗУ не дойдя до фазы CV.

Чтобы это обойти пришлось уменьшить напряжение модуля ЗУ до примерно 20,7-20,8 В. Фаза CV начинается раньше, но в любом случае АКБ заряжается полнее, чем вообще без нее. Если не знать об этом небольшом недостатке, то вы и не заметите разницы в процессе эксплуатации.

Встроенный контроль литиевых аккумуляторов

Элементы этого типа чувствительны к переразряду. Если напряжение на аккумуляторе упадет ниже значения 2,75 В – начинается деградация, и модуль теряет емкость. Поэтому необходимо следить за параметрами во время работы.

Некоторые элементы 18650 оснащены встроенными платами контроля разряда, и просто отключают аккумулятор при достижении критической величины напряжения. При покупке элементов необходимо уточнить этот момент. Если ваши батареи не имеют защиты – ее можно установить дополнительно. Такие готовые платы также имеются в продаже.

Схема устанавливается в общий корпус батареи, и совершенно не мешает зарядке аккумуляторов.

Как переделать шуруповерт makita 12 вольт на литий ионные аккумуляторы

Схема аккумуляторов макита:

Начнем с 12 вольт:

Переделка кадмиевых аккумуляторов Makita 12Вольт на новый литий 18650, при этом зарядное makita dc1414t переделка не требуется, все работает и заряжаетmakita 6281d переделка на литийРеанимация “шурика” Makita 6281D, 6317D, 6270Dmakita 1422

Всегда помогу с переделкой любых аккумуляторовhttps://www.avito.ru/ekateri. 4887428

Здесь будет рассмотрена переделка батареи макита на 12 вольт хотя по аналогии так переделываются все батареи макита от 9,6 до 18 вольт

Для зарядки батарей можно использовать родное зарядное макита, без переделок(главное правильно собрать батареи и подключить все датчики правильно)

Батареи макита на 12 вольт кадмиевые,емкостью 1,3ач

Сразу стоит предупредить о том, что аккумуляторные блоки 12-вольтового шуруповерта«Макита» часто бывают на редкость крепкими и с трудом поддающимисяразборке. Но если потихоньку работать киянкой, шов на клею начнетпостепенно осыпаться. По времени на это может потребоваться от десятиминут и больше. Но для человека с опытом весь процесс занимает не большешести минут.

Видео как разобрать аккумулятор Макита 12, 14,4, 18вольт:

После разборки получаем следующее:

В любом случае внутри вы увидите такую картину. В данном случае сборка из10 никель-кадмиевых аккумуляторов, причем обычно применяютсяаккумуляторы одного типоразмера, но вот их укладка может иногдаотличаться. Аккуратно не повредите термодатчик (Синий).

Первым делом предстоит выбор аккумуляторов для замены.В электроинструменте применяются аккумуляторы, рассчитанные на большой разрядный ток (от 15 ампер и больше).Например я рекомендую такие типы:Для мощного электроинструмента — Samsung INR18650-25R, US18650VTC4, Liitokala INR26650-50AДля инструмента средней мощности — LGDBHG21865, LGDBHE41865, Samsung INR18650-30QКупить их можно как на Алиэкспрессе у проверенных продавцов, так и на Гербесте или Ебее

А теперь что нельзя применять:Всякие Ультрафайр, Мегафайр, а также любые 18650 с заявленной емкостью 100500мАч.Кроме того я категорически не рекомендую применять старые аккумуляторы от батарей ноутбуков. Во первых, они не рассчитаны на такой ток, во вторых, они скорее всего будут иметь большой разброс характеристик. Причем не только по емкости, а и по внутреннему сопротивлению. Лучше примените их где нибудь в другом месте, например в ПоверБанке для заряда вашего смартфона.

Для переделки батареи данного шуруповерта были выбраны аккумуляторы Samsung INR18650-25R

Литиевые аккумуляторы имеют заметно большую емкость при меньших габаритах, чем кадмиевые.

Для соединения аккумуляторов применяют несколько решений:

1. Пайка2. Точечная сварка.

1. Пайка. Вполне имеет право на жизнь, но данный способ имеет нюансы.Как минимум паять надо уметь. Причем уметь паять правильно, а главное — быстро.Кроме того надо иметь соответствующий паяльник.Пайка происходит следующим образом: Зачищаем место контакта, покрываем это место флюсом, берем залуженный провод или пластину (лучше не очень большого сечения, 0.75мм.кв достаточно), набираем на жало паяльника много припоя, прикасаемся к проводу и вместе с ним прижимаем к контакту аккумулятора. Либо прикладываем провод к месту пайки и паяльником с большой каплей припоя прикасаемся к месте между проводом и аккумулятором.Но как я писал выше, способ имеет нюансы, необходим мощный паяльник с массивным жалом. Аккумулятор имеет большуютеплоемкость и при легком жале он банально его остудит до такой температуры, что припой «примерзает», иногда вместе с жалом (зависит от паяльника). В итоге вы будете долго пытаться прогреть место контакта и витоге перегреете аккумулятор.Потому берут паяльник с большим медным жалом, желательно хорошо прогретый, тогда прогреваться будет только место пайки и после тепло просто распределится и общая температура будет не очень высокой.Проблемы касаются минусового вывода аккумулятора, с пайкой плюсового обычно сложностей нет, он легче, но тоже сильно перегревать не советую.

В любом случае, если у вас нет опыта пайки, то крайне не рекомендую этот способ.

Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.

При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

Комплектация:

Литий-ионные банки в количестве 4 шт.
Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
Термоклей, флюс для паяния ТАГС, припой.
Термостойкий скотч;
Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
Соединить сборку с выводами плюса и минуса.
Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.
