Столярные струбцины

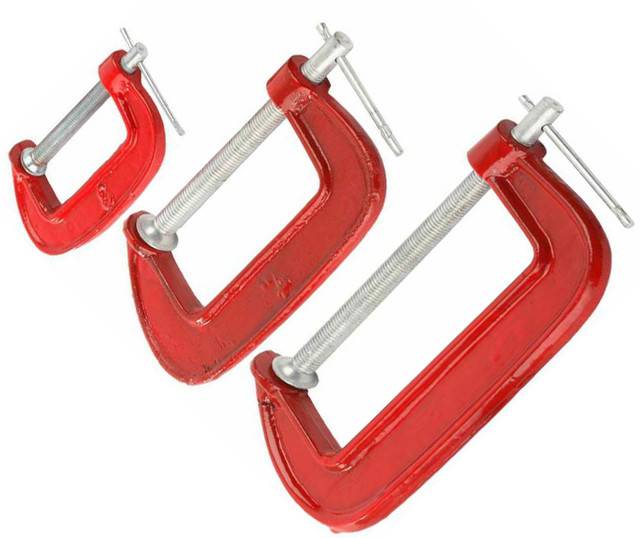

G-образные струбцины

Для обеспечения надежной фиксации заготовки может применяться также g-образная струбцина. Этот тип инструмента считается универсальным, применяется для зажима деталей различной геометрической формы. К ключевым моментам отнесем следующее:

1. Основная часть конструкции представлена литой или кованной скобой с подвижным прижимным винтом. Она рассчитана на оказание высокой нагрузки.
2. Ходовой винт изготавливается из нержавеющей стали, на поверхности не образуется ржавчины даже при длительной эксплуатации.

К преимуществам подобной модели отнесем нижеприведенные моменты:

1. Они легкие. Простота конструкции определяет то, что она состоит из небольшого количества элементов. За счет этого уменьшается вес.
2. Конструкция удобна в использовании. Провести зажим заготовки можно в течение короткого промежутка времени.
3. Обеспечивается высокая прижимная сила.
4. При фиксации заготовки не возникает люфта зажимных губок.

Существенным недостатком можно назвать то, что устройство не подходит для фиксации заготовок большого размера.

Область применения устройства обширна. G-образные модели применяют для прикладывания одинакового усилия сжатия двум поверхностям, которые расположены параллельно друг другу. Очень часто конструкция применяется для склейки дерева.

Виды

Классификация зажимных механизмов довольно обширна. Здесь можно встретить мебельные струбцины-ваймы и «пистолеты», клещи и двухсторонние модели. Все они заслуживают самого пристального внимания. Стоит рассмотреть классификацию и виды струбцин более подробно.

По размерам

В зависимости от назначения струбцины могут быть маленькими и большими, длинными и короткими. Мини-версии обычно используются в ювелирном деле и при других мелких работах. Усредненные параметры будут такими:

• длина – от 150 до 900 мм;
• ширина – 120-350 мм;
• размер рабочей области (при максимальном раскрытии) – 10-600 мм.

Самый маленький захват имеют угловые зажимы – не более 10-100 мм, поскольку соприкосновение происходит под углом 90 градусов.

По материалу изготовления

Имеет значение и основание, из которого изготавливается инструмент. В основном в качестве материала для изготовления зажимных механизмов выступают черные и цветные металлы, но встречаются и деревянные или пластиковые элементы. Стоит рассмотреть все варианты более подробно.

Кованые. Самые прочные и долговечные, считаются наиболее надежными. Из ковкого чугуна изготавливают классические F-образные струбцины с винтовым зажимом. Скобы в подобном исполнении обеспечивают максимальную устойчивость.

Пластиковые. Применяются преимущественно при монтаже натяжных потолков. Изготавливаются из полимеров, устойчивых к эксплуатационным нагрузкам.

Металлические штампованные. В этой категории представлены стальные изделия категории масс-маркет и мощные промышленные изделия. Для монтажа металлокаркасов и несущих конструкций используют струбцины с антикоррозионным оцинкованным или гальваническим покрытием. Кованые стальные струбцины надежнее, но стоят дороже.

Деревянные. Предназначены для склеивания деталей из мягких и хрупких материалов. Изготавливаются из твердых пород древесины.

Литые алюминиевые. Легкие, обладающие устойчивостью к коррозии, но не предназначенные для интенсивных нагрузок.

Это основные материалы, представленные на рынке.

Струбцина угловая и другие конструкции – краткая характеристика

Винтовые приспособления отличаются тем, что у них имеется винт, а рукоятка имеет T-образный вид. Во время поворота рукоятки губки начинают сжиматься, при вращении в обратную сторону – разжиматься. Такие струбцины часто применяют для фиксации труб в работе с сантехническими приборами. Угловая струбцина используется для поддержки заготовок изделий под прямым углом. Это могут быть самые разные слесарные работы. Они считаются очень прочными, потому что для их производства используют дюралюминий, а удобны для слесарных работ потому, что на них выполнены специальные монтажные отверстия, чтобы можно было закреплять на верстаке.

Irwin Quick Grip XP 10505946

Возглавляет рейтинг струбцин быстрозажимного типа американская модель, изготовленная в Китае. Уникальность приспособления заключается не только в высокой цене, но и эксплуатационных параметрах. В частности, в колоссальной силе зажима, которая может достигать 272 кг. В сравнении с остальными «недорогими» аналогами, показатель этой модели превышает заявленные в 2-3 раза. Кроме того, с Irwin Quick Grip XP 10505946 можно работать с заготовками шириной до 90 см.

Выполнена в виде прочной, продуманной конструкции, построенной на платформе двутавровой стальной направляющей. Безопасность оператора достигается за счёт плавного разжимного механизма и регулируемой ножки. Последняя в свою очередь выполняет роль дополнительного стабилизатора устойчивости, способствуя вертикальному расположению фиксатора на верстаке или рабочей поверхности.

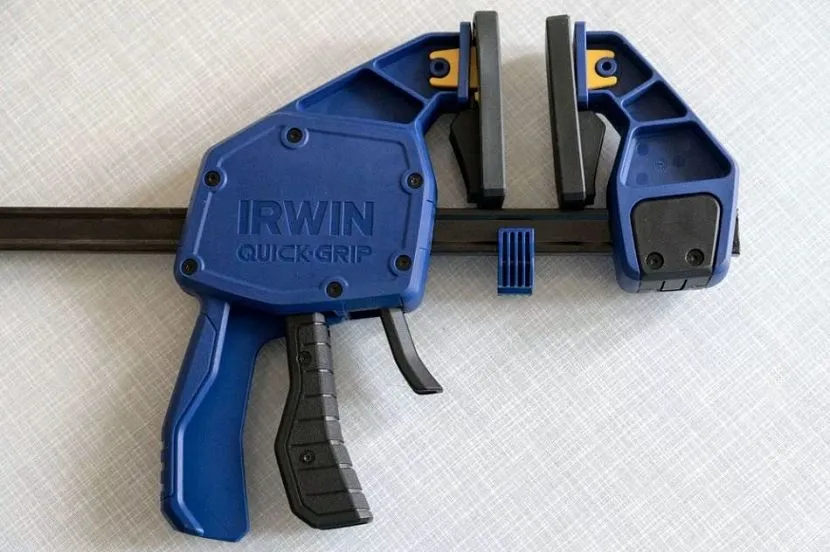

Быстрозажимная струбцина Irwin Quick Grip XP 10505946Источник onlinetrade.ru

Быстрое снятие губок осуществляется нажатием кнопки Quick-Change. После этого оператор получает возможность установить аксессуар или преобразовать их в распорное положение. Вероятность повреждения заготовки за счёт давления губок минимальна. На них имеются широкие накладки, равномерно распределяющие прижимное усилие. Также следует отметить возможность их регулировки по высоте.

Диапазон цен на модель в строительных магазинах: 3 550 – 3 900 руб.

Технические характеристики
:

• Сила сжатия – 272 кг.
• Глубина зажима – 95 мм.
• Ширина зажима – 900 мм.
• Тип – F-образная, пистолетная.
• Габариты ДхШхВ (в упаковке) – 1 150 х 260 х 40 мм.

Инструкция по изготовлению струбцины из дерева: подробное описание

Имея минимальный набор инструментов, можно изготовить струбцину из дерева. Для этого понадобятся:

• два деревянных бруска размером 50×50 мм;
• несколько длинных болтов или шпилек с гайками и шайбами;
• из инструментов понадобится только дрель.

Приступаем к созданию инструмента своими руками. Выпиливаем две заготовки из брусков длиной 25 см. Это будут губки будущего инструмента. Дальнейшие действия представлены в перечне:

1. Брусья необходимо предварительно обработать наждачной бумагой, и вскрыть лаком для придания инструменту эстетичного вида.
2. Взять шпильки диаметром 8 мм и длиной 20 см с гайками и шайбами, и просверлить в заготовках для них отверстия.
3. Просверлить отверстия на расстоянии друг от друга 5-8 см, как показано на фото.
4. Собрать инструмент, используя гайки и шайбы. На фото ниже представлена самодельная струбцина из дерева, на изготовление которой ушло не более 20 минут.

Полученный инструмент рекомендуется использовать исключительно для работы с деревянными заготовками или листовой сталью. На видео ниже описан процесс изготовления инструмента, а также продемонстрирована его эффективность использования.

Ниже представлены фото различных вариантов изготовления струбцин своими руками. Используя их за основу своих идей, не составит труда воплотить их в реальность.

1. В основе этой модели лежит нержавеющая сталь. Для изготовления понадобится полуавтоматическая сварка.
2. Струбцина изготовлена из стали. Достоинство ее в том, что неподвижная лапка может перемещаться, расширяя возможности инструмента.
3. Если имеется стальной профиль и сварочный аппарат, то изготовить простейшую струбцину не составит большого труда.
4. В основе этой модели лежат круглые трубки, к которым приварены пятки и широкие гайки.
5. В основу этого инструмента заложены круглые металлические трубы.

Достоинство струбцины в том, что она имеет простую конструкцию. Если у вас имеется ненужная ручная мясорубка, то отрезав от нее верхнюю часть, можно получить готовый инструмент. За счет своей простоты, изготовить струбцины можно практически из чего угодно, главное — чтобы прибор обладал достаточной надежностью, так как от его качества и исправности зависит безопасность человека.

Публикации по теме

Резка стекла — виды стеклорезов и особенности их применения

Ножовки по дереву для дома их виды и требования к выбору

Выбираем секаторы с храповым механизмом как наточить и отремонтировать инструмент

Как правильно работать шпателями: их виды, назначение и особенности применения

Что называется струбциной и ее конструкция

Наверняка у многих имеется такой кухонный инструмент, как ручная мясорубка. Так вот этот прибор крепится к столу при помощи зажима, который и является струбциной. Из этого теперь понятно, что этот прибор служит для фиксации деталей в соответствующем предустановленном положении. Применяется струбцина преимущественно при проведении столярных и слесарных работ, и является одним из обязательных инструментов кровельщиков и строителей.

Струбцину еще называют вторыми руками или помощником, что не удивительно, ведь это приспособление дает возможность мастеру самостоятельно работать с длинными балками, досками и прочими стройматериалами. Основная задача приспособления — временное закрепление деталей в соответствующем положении. И с этой функцией инструмент справляется лучше всего, ведь кроме надежности, стоит выделить такое преимущество его применения, как простота эксплуатации.

Это интересно! Возникло название струбцины от немецкого слова schraubzwinge.

По устройству струбцина представляет собой вертикальное основание с нарезанной резьбой или без нее, которое зафиксировано на металлической раме с ответной частью. Винтовая деталь служит не только для фиксации, но еще и усиления или ослабления давления на фиксируемый предмет. Изготавливаются приборы преимущественно из металла, но для конкретных целей выпускают также деревянные или пластиковые варианты.

F-образные струбцины

Довольно большое распространение получили f-образные струбцины. Их конструктивными элементами назовем нижеприведенную информацию:

1. Конструкция представлена направляющей шиной, на которой фиксируется неподвижная и подвижная губки.
2. Подвижная скоба перемещается по направляющим. Для регулировки нужной длины захвата есть установочный винт. Кроме этого, он применяется для ослабления силы зажима.
3. В комплект поставки входят накладки для защиты фиксируемой поверхности от слишком высокого давления.

Главным достоинством этого предложения можно назвать универсальность. За счет регулировки длины захвата можно фиксировать заготовки любой длины. Однако, рассматриваемый инструмент не во всех случаях удобен в использовании. Область применения весьма обширная.

Рейтинг лучших трубных струбцин

Подобные установки относятся к категории крупногабаритных струбцин, которые применяются для соединения труб. Неподвижный элемент устанавливается на торец трубы, а последующий процесс фиксации осуществляется за счет навинчивания подвижного элемента. Подходит как для строительных, так и ремонтных работ трубопроводов. Исходя из приведенных в интернете обзоров и описания производителей, трубные конструкции характеризуются повышенной степенью надежности.

Bessey BPC-H34

Эта модель относится к категории универсальных, и пользуется повышенным спросом среди отечественных покупателей. Применяется не только для работы с трубами, но и различными заготовками. Помимо функции сжатия, конструкция позволяет и разжимать. За повышенное удобство в последующем использовании отвечает механизм быстрой фиксации. Устройство оснащено устойчивыми ножками. Отмечается высокий коэффициент зажимного усилия. Заготовки не повредятся за счет наличия прорезиненных накладок. Это позволяет работать с мягкими материалами. В качестве защиты корпуса от коррозии используется лакокрасочное напыление.

Стоимость – 4540 руб.

Bessey BPC-H34

Достоинства:

• надежность установленного механизма;
• повышенное удобство в эксплуатации;
• прорезиненные накладки;
• устойчивость;
• многофункциональность;
• качество сборки и расходных материалов.

Недостатки:

Кобальт 246-074

Одна из лучших моделей на отечественном рынке, которая используется в столярном деле. Позволят быстро и эффективно склеить деревянные и другие элементы. Заготовки не соскальзывают и не царапаются за счет наличия пластиковых накладок. Отличное решение для тех мастеров, которые планируют скреплять между собой большие элементы или обрабатывать их. Устройство можно использовать для осуществления сварочных работ за счет отсутствия пластиковых элементов. В качестве защиты от коррозии применяется порошковое напыление. Труба, диаметром в ¾ дюйма отлично подойдет в качестве рейки. Приобретается отдельно. За счет удобного выступа, вращать барашек крайне комфортно. За быструю и эффективную фиксацию рабочих изделий любого диаметра отвечает широкий шаг резьбы.

Средняя цена – 1390 руб.

Кобальт 246-074

Достоинства:

• оптимальный коэффициент сжатия;
• корпус сделан из чугуна;
• удобство в использовании;
• прочности винта;
• неограниченный диаметр рабочих заготовок.

Недостатки:

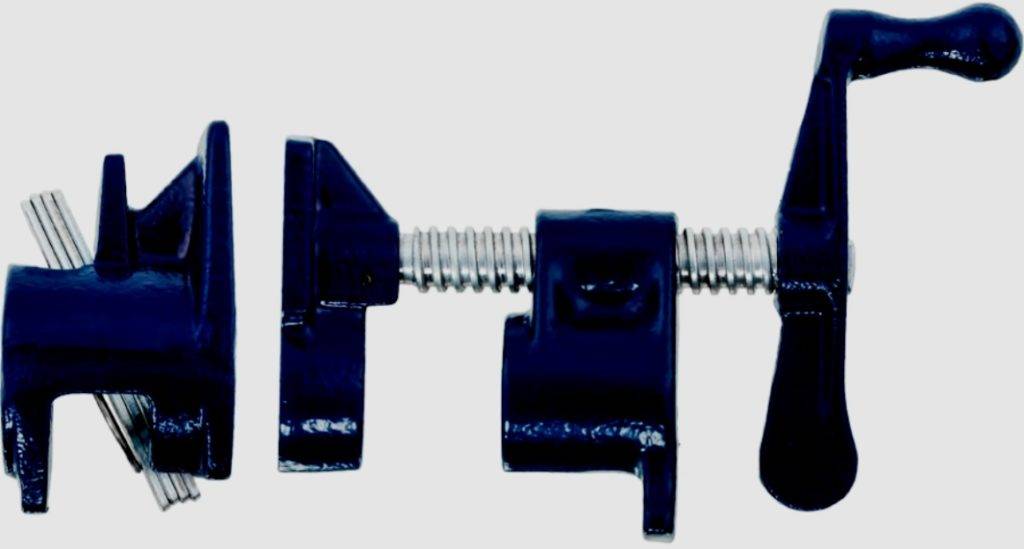

Энкор 20068 3/4″

Эта установка состоит из двух независимых элементов. За счет подобных конструктивных особенностей изделие можно использовать для стягивания, крепления и склеивания различных заготовок. Отличное решение для склеивания деревянных изделий и щитов. Прекрасный выбор для сварщиков и столяров. Отмечается совместимость с трубами диаметром ¾. Заявленный производителем ход винта составляет 7 см. Показателя достаточно для осуществления прижима.

Стоимость – 1160 руб.

Видео-обзор:

Энкор 20068 3/4″

Достоинства:

• совместимость с направляющими разной длины;
• многофункциональность;
• качественная защита от коррозии (порошковое напыление);
• специальный выступ, за счет которого ускоряется вращение;
• может использоваться для сварочных работ (отсутствие пластиковых составляющих);
• длина рейки подбирается произвольная;
• второй зажим прочно сидит на месте;
• широкий резьбовой шаг.

Недостатки:

• труба покупается отдельно;
• совместимость ¾ дюйма.

Как какую делать

Любую из описанных выше струбцин можно изготовить самостоятельно в домашней мастерской. Столярные струбцины делаются из металла – деревянные станина и губки инструмента не выдержат противодавления материала детали(ей), зажим ослабнет уже во время работы, а сама струбцина придет в негодность. С варными и паечными струбцинами и так понятно: только металл; дерево – горючий материал.

Столярные струбцины для работ с ценным деревом либо изделиями лучше делать деревянными, но можно пользоваться и металлическими с проставками из фанеры или ровной драни. Струбцины для склеивания в пласть (на толстые заготовки из нескольких тонких) лучше использовать деревянные, даже если клеится металл или пластик – деревянные губки дают более равномерное распределение давления по плоскости и, соответственно, лучшее качество склейки. Хрупкие детали (стеклянные и т.п.) сжимаются для склеивания только деревянными струбцинами.

Угловые струбцины

На очереди категория, предназначенная для узконаправленных работ. Угловая струбцина может понадобиться в том случае, если необходимо свести углы на какой-либо конструкции. Общий принцип такой конструкции подразумевает два отдельных модуля, каждый из которых воздействует на свою плоскость, сдвигая деталь под углом.

FIT 59275 72 mm

Многие специалисты считают, что это лучшая струбцина для универсальных работ. Она позволяет комфортно работать как с деревом и металлом, так и даже со стеклом. Как и в предыдущем случае, все детали сделаны из стали. Здесь нет пластиковых частей. А это значит, что можно использовать инструмент для выполнения сварочных работ.

При желании можно надежно закрепить инструмент на плоскости. Это осуществляется с помощью специальных отверстий. Таким образом, пользовать предотвращает риск падения конструкции вместе с массивным объектом.

Плюсы:

• Корпус выполнен из алюминия;
• Невысокая стоимость до 250 рублей;
• Небольшая масса – 150 грамм;
• Внушительная ширина зажима позволяет работать с толстыми брусами и массивными металлическими объектами;
• Порошковая окраска;
• Можно удержать две детали в одной плоскости;
• Винты сделаны из нержавеющей стали;
• Небольшой размер, повышающий мобильность. Легко транспортировать. Размеры составляют 24 на 10 на 2 сантиметра.

Минусы:

• На губках отслеживается небольшой люфт;
• Слишком тонкие и ненадежные ручки для вращения винтов. Неудобны и могут быстро погнуться;
• Некачественное стопорное кольцо;
• Слишком тонкий корпус.

Лучшая быстрозажимная струбцина BAHCO QCB-900

На очереди отличный инструмент, который позволяет за 1 секунду надежно зафиксировать даже объект огромного размера. Зажим происходит за счет нажатия на курок. Пользователю даже не нужно прилагать особых усилий. Эта модель изготавливается в Швейцарии, в связи с чем имеет отменное качество, надежность и эффективность.

Рукоятка имеет резиновую поверхность, что позволяет комфортно взяться за нее и нажимать на курок. На губках предусмотрены специальные накладки, которые увеличивают площадь прижима, тем самым повышая его эффективность. Размер можно оперативно изменить специальной кнопкой.

Плюсы:

• Очень удобная рукоятка;
• Легко выполнять зажим. Достаточно лишь нажимать на курок;
• Надежная сборка из качественных деталей;
• Курок легко нажимается;
• Глубина зажима составляет почти 10 сантиметров;
• Ширина зажима – 90 см. Это самый большой показатель;
• Рейка имеет толстую структуру и сделана из надежного металла. Это предотвращает вероятность изгиба;
• Курок растянут на всю рукоятку. Это повышает удобность и предотвращает прищемление пальца;
• Можно работать с древесиной, поскольку предусмотрены накладки.

Минусы:

• Крайне высокая стоимость относительно других моделей. Можно достигать 2 тысяч рублей;
• После длительного срока эксплуатации может появиться ржавчина, если на устройство попадала влага;
• Крупные габариты. Сложно транспортировать;
• Большая масса.

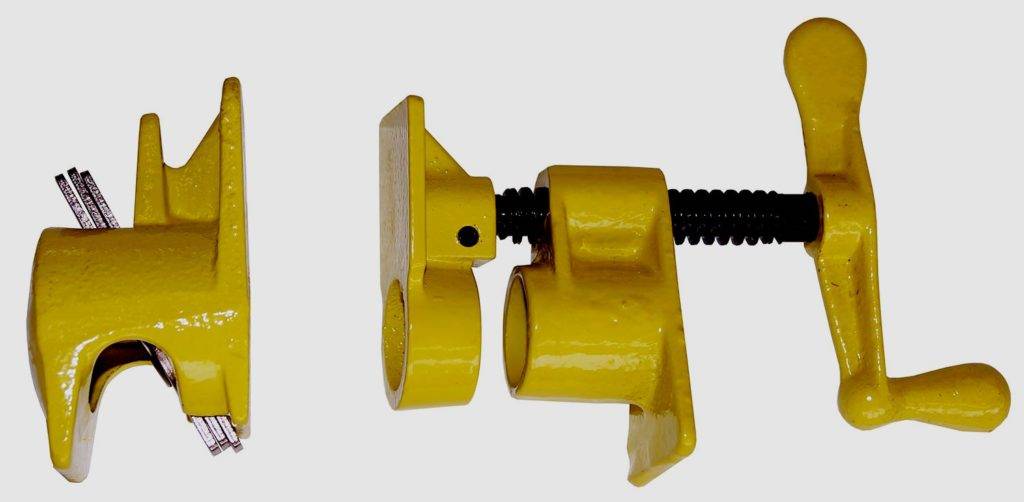

Трубная струбцина Энкор 20079 3/4”

Осталось рассмотреть лишь трубный вариант струбцины. Они используются для обработки труб, которые нужно оперативно стянуть. Конструкция состоит из двух основных модулей. Одна часть неподвижна и состоит из нескольких колец. Их нужно надеть на трубу и плотно зафиксировать. После этого мастер работает со вторым модулем, который нужен для стягивания.

Модель Энкор 20079 идеально подходит для склеивания щитов и других деревянных конструкций. Чаще всего эту модель используют сварщики и столяры. Ход винта составляет 7 сантиметров.

Плюсы:

• Широкий шаг резьбы;
• Порошковый окрас от коррозии;
• Можно самостоятельно выбрать длину рейки;
• Нет пластиковых деталей. Состоит из металла.

Минусы:

• Ценник от 700 рублей;
• Можно использовать только с трубой, диаметр которой составляет 3/4;
• Трубу нужно покупать отдельно от струбцины.

Простая быстрозажимная струбцина своими руками

Первый вариант — самый оптимальный для новичков. И именно с него мы и начнем. Понадобится сварочный аппарат, болгарка и дрель.

Cоветуем: Как сделать универсальную вилку для гибки металла

Быстрозажимные слесарные струбцины очень удобны в работе, поэтому мы считаем, что они должны быть у каждого мастера. Тем более что сделать такую струбцину не так уж и сложно.

Давайте рассмотрим один из самых простых вариантов. Сама идея принадлежит автору YouTube канала Mr Tool Junction.

Основной материал — это металлическая полоса. Также потребуются:

• старый напильник;
• труба;
• метизы.

Как я уже говорил, основой самоделки является металлическая полоса. Автор берет заготовку длиной 30 см, размечает и разрезает ее на две части ровно пополам. Или же можно сразу отрезать от полосы две заготовки требуемой длины (в данном случае — по 15 см) или вырезать их из листового металла подходящей толщины.

Далее нам потребуется еще один кусок полосы металла длиной около 25-30 см (длина заготовки — на ваше усмотрение).

Все три подготовленных детали необходимо соединить вместе. Короткие заготовки располагаем параллельно друг другу, и привариваем перпендикулярно длинному куску полосы.

В результате у нас получится одна из основных частей самоделки — рама самодельной струбцины. В длинной ее части с помощью УШМ вырезаем паз.

Далее необходимо будет сделать неподвижную прижимную губку струбцины. Для этого автор отрезает кусок от старого плоского напильника по металлу. Привариваем заготовку к раме.

На следующем этапе приступаем к изготовлению подвижной части струбцины — блока с быстрозажимным механизмом.

Отрезаем две детали (полосы металла) одинаковой длины, и привариваем к их торцам кусочек такой же полосы. После этого зачищаем место сопряжения деталей лепестковым кругом для УШМ.

В получившейся детали мастер сверлит пару соосных отверстий. Также необходимо будет приварить гайку, как показано на фото ниже.

Теперь нужно изготовить подвижную прижимную губку. Отрезаем заготовку, и вырезаем болгаркой или дремелем паз, чтобы можно было вставить получившуюся деталь в гайку.

В подвижной части сверлим дополнительно пару отверстий, которые нужны для крепления данной детали к раме самодельного быстрозажимного приспособления.

В завершении останется только изготовить рычажок, с помощью которого прижимная губка будет прижиматься к заготовке.

Для этого нам потребуется небольшой кусок полосы металла и отрезок круглой стальной трубы. Край полосы необходимо закруглить. Также сверлим в ней отверстие. Вставляем заготовку в трубу, и обвариваем.

Далее приступаем к сборке. Подвижную часть крепим к раме с помощью болта с барашковой гайкой. Устанавливаем рычажок.

При желании самоделку можно дополнительно покрасить — считаю, что красивым и ухоженным инструментом работать намного приятнее.

Подробнее о том, как сделать струбцину с быстрым зажимом, вы можете посмотреть на авторском видео.

Из преимуществ данной конструкции стоит отметить простоту изготовления (даже начинающие мастера смогут сделать себе такой зажим), а также низкую себестоимость — все необходимые комплектующие можно найти в металлоломе.

Разновидности

Целью данной публикации не является соорудить нечто вроде энциклопедии монтажных зажимов – их много видов, а патентов на новые, «супер-супер», еще больше. Наша задача – показать, какие из струбцин более всего надобны в домашней мастерской, и как лучше всего сделать струбцину, не тратя много материала и времени.

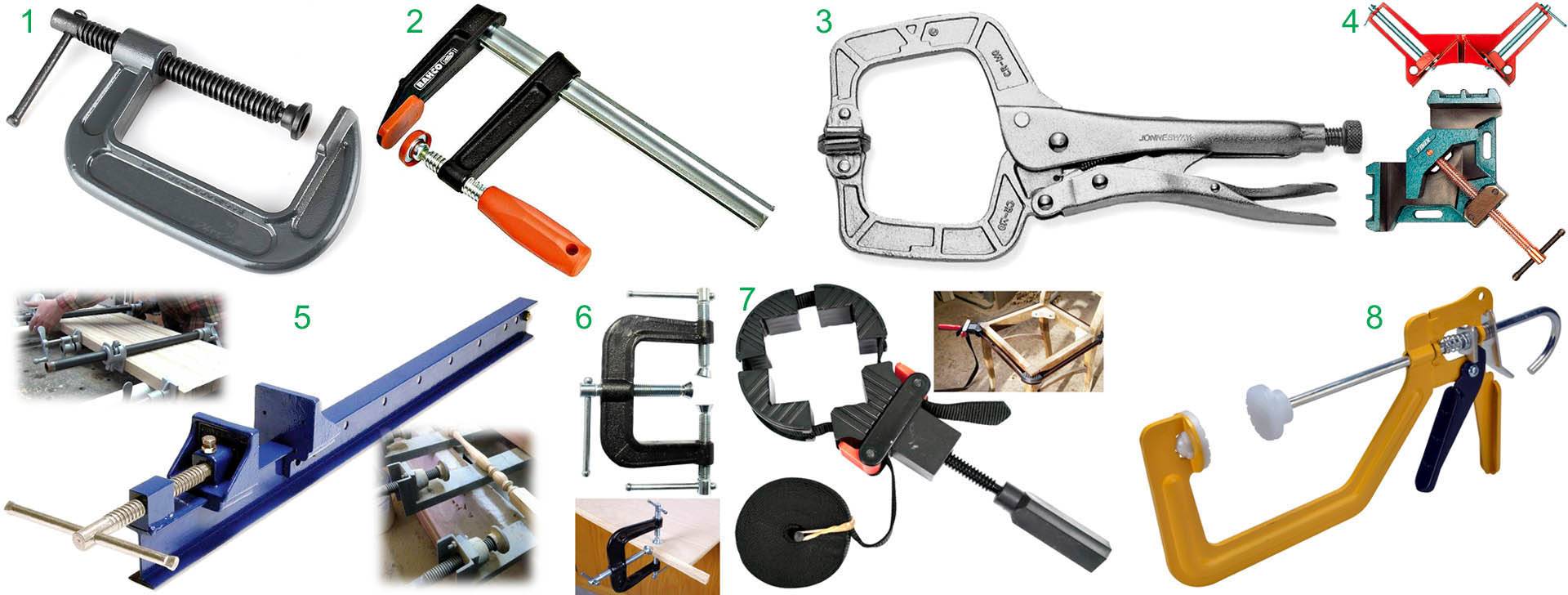

Наиболее употребительные в кустарном производстве виды струбцин показаны на рис:

1. G-образная (G-cramp; G-clamp) – самая остая, надежная и дешевая из струбцин общего назначения. Недостатки: долго затягивается и может провернуть склеиваемые детали, если шарнир упора некачественный или неухоженный. Последнее довольно существенно: не схватившийся клеевой слой неплохая смазка, а разнимать и вновь сжимать склеиваемые поверхности нежелательно, прочность высохшего стыка от этого резко падает. Кроме того, обычная G-струбцина плохо держит круглые детали, поэтому для фиксации труб либо круглого профиля для сварки или пайки встык используется специальная трубная струбцина (см. след. рис.). Собранный из обычной конструкционной стали s=(2,5-4) мм, такой варной зажим обеспечивает надежную фиксацию труб до d(120-150)х(1,5-4) мм.

2. F-образная (F-cramp). Быстрозажимная, действует по принципу заклинивания скользящего упора в положении мертвой точки. Дожим до прочного закрепления обеспечивается чаще всего винтовым зажимом, как в G-образной. Еще более «мягкий» и быстрый зажим, но менее надежный, дает курково-эксцентриковый зажимной механизм, см. далее. Наиболее универсальная и широко распространенная из струбцин. Главный недостаток – от вибраций и толчков в работе может саморасклиниться и отпустить. Или, наоборот, заклинивается намертво, а при расклинивании ударом молотка (см. далее) «выстреливает» либо струбцина, либо деталь. Для приспособления под сварку труб встык непригодна: губки от косвенного нагрева ведет, стык труб разъезжается.
3. C-образная (C-clamp, fixing tongs). Достаточно узко специализированный инструмент. Основное назначение – сжимание склеиваемых деталей. Простые C-струбцины выполняются с пружинным зажимом. Курково-рычажный зажим позволяет точно устанавливать силу прижима.
4. Угловые струбцины для сварки линейных деталей (труб, профилей) под заданным углом. Вполне устоявшегося специального англо-американского термина нет. Чаще других употребляются welding clamp и dead-lock clamp.
5. Вайма (joiner’s bench) – столярная струбцина для сплачивания щитов из досок, реек и брусьев, сборки узлов из фасонных деталей (напр. перил с балясинами). На след. рис. показана рельсовая вайма; бывают еще реечные и трубные, см. далее. Учтите, что в продаже под названием «трубная струбцина» идут трубные ваймы, а зажимы для сварки/пайки кругляка встык нужно искать по запросу «варная струбцина».
6. E-образная (E-clamp). Узкоспециализированный инструмент для кромления столярных излений на клею. Если нужно аккуратно подклеить кромку на существующей ценной мебели/в интерьере, без E-струбцины трудно обойтись.
7. O-образная или ленточная, или обжимной захват (loop stay, loop brace). Пользуются ленточными струбцинами чаще всего столяры-виртуозы и мебельщики-реставраторы. Если за качественно отреставрированный старинный венский стул можно выручить до $1000 и более, то за самую малость перекошенный или хлябающийся дадут в лучшем случае 15-20 тех же самых. Рамку для большой картины или фотографии сделать без ленточной струбцины тоже не так-то просто.
8. Рычажно-плунжерная (precision clamp). Под нажатием на курок плунжер (толкатель) с зажимным упором плавно двигается вперед. Курок отпущен – плунжер фиксируется поджатой пружиной кулисой, становящейся в положение мертвой точки. Повторное нажатие освобождает кулису и еще продвигает плунжер. В хорошей рычажно-плунжерной струбцине можно надежно зажать куриное яйцо, не повредив его скорлупы. В домашней мастерской такая точность зажима вряд ли когда понадобится, но вдруг – неплохая прецизионная струбцина получается из монтажного пистолета для туб с силиконом и т.п. вязкими составами. В проем (окно) для горловины тубы без проблем устанавливается неподвижная губка, а подвижная насаживается на шток вместо штатного толкателя. При необходимости то и другое можно снять и пользоваться инструментом по прямому назначению.

Лучшие быстрозажимные струбцины

Быстрозажимные струбцины позволяют зафиксировать или разжать деталь одной рукой, что особенно удобно при проведении высотных работ. Специалисты ВыборЭксперта изучили предложения производителей в этом сегменте, среди которых отобрали тройку лучших.

Gross 20717

Одна из лучших столярных быстрозажимных струбцин. Корпус сделан полностью из металла, курок – из плотного ударопрочного пластика. Шина изготовлена из холоднотянутой стали. Храповый механизм удобно регулировать одной рукой. Установка в рабочее положение или выход из него занимают пару секунд. Фиксируется инструмент надежно.

Модель подходит для быстрого зажима и удержания деталей толщиной до 10 см. Стопорный механизм создает усилие в 1200 Н. На прижимной губке продумана резиновая накладка, которая защищает обрабатываемую поверхность от повреждений. Ее лучше сразу посадить на клей, чтобы не потерять накладку в процессе эксплуатации.

Достоинства

• Заготовка не съезжает;
• Надежные материалы;
• Глубокий захват;
• Хорошая эргономика.

Недостатки

• Цена выше средней (от 1700 рублей);
• Неудобен для узких мест.

Не всегда получается закрепить изделия в узких местах, так как для движения ручки нужен ход. Но такие ситуации случаются нечасто, и они не влияют на качество самого аппарата от Gross.

Зубр 32246-210

Надежная компактная быстрозажимная струбцина. Высокотехнологичная конструкция из нейлона прочна, дополнительно армирована фиберглассом. Приспособление подходит для быстрой фиксации деталей диаметром до 7,7 см. Подвижные губки из эластомера не пачкаются, не повреждают зажимаемый предмет. Они надежно фиксируют даже неровное изделие. Двухкомпонентные рукоятки эргономичны, хорошо ложатся в руку, не выскальзывают.

Достоинства

• Невысокая цена (около 500 рублей);
• Закаленная пружина;
• Удобно работать одной рукой;
• Есть в большинстве магазинов;
• Небольшой вес (150 г).

Недостатки

Руки быстро устают.

Мощная пружина в конструкции выступает одновременно плюсом и минусом. Она надежно удерживает зажатый элемент. Но из-за того, что зажимаешь инструмент одной рукой, работать долго не очень удобно.

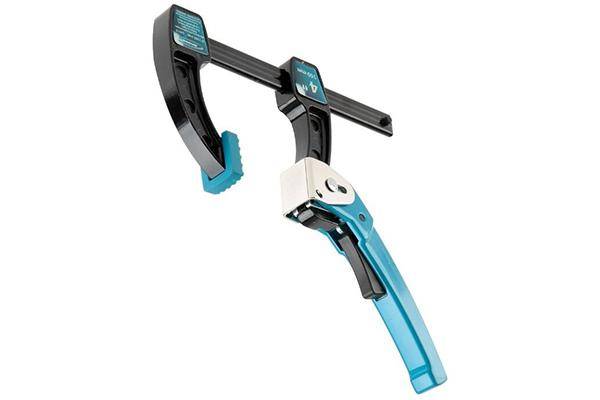

Kraftool 32019-75-300

Надежный инструмент F-образной формы для быстрого надежного обжима изделий при сварочных работах. Металлический корпус без пластиковых вставок обеспечивает высокую прочность аппарату, позволяет работать с ним при экстремально высоких температурах. Благодаря ширине зажима в 30 см конструкция обхватывает толстые доски, металлические или пластиковые объекты.

Крепление и освобождение деталей от зажима происходит быстрее, чем с помощью обычных винтовых моделей. Заготовки надежно и быстро фиксируются, не съезжают от вибраций. С инструментом удобно работать одной рукой.

Достоинства

• Сильный зажим;
• Толстая удобная рукоять;
• Глубина зажима – 7,5 см;
• Удобный храповый механизм.

Недостатки

Дорого (от 2300 рублей).

Kraftool – отличная быстрозажимная струбцина, которая не деформируется в процессе эксплуатации. Единственное, что останавливает многих от ее покупки — высокая цена.

Как пользоваться?

Применение струбцин не вызывает особенных вопросов. Вне зависимости от типа конструкции они используются для зажимания деталей или предметов, материалов в заданном положении. Достаточно поместить объект между губками, а затем зафиксировать его.

Быстрозажимные струбцины по принципу своего действия похожи на пистолет со спусковым крючком. Достаточно задействовать рычаг, и губки сомкнутся с нужным усилием. Их удобство состоит в том, что можно выполнять все работы одной рукой. Клещеобразные струбцины имеют тот же рычажный принцип, но сила сжатия регулируется пружинным элементом. Работа с ними напоминает использование секатора – это не самый легкий и комфортный инструмент.

Торцевые струбцины отличаются тем, что распорка у них не только по бокам, но и по центру, прижимное усилие создается в 3 точках. Сначала нужно зажать сам материал между губками, а затем уже задействовать третью площадку. В основном этот инструмент задействован в приклеивании декоративных торцевых кромок.

Как выбрать?

Выбор любого слесарного инструмента зависит от назначения

При покупке быстрозажимной струбцины стоит обратить внимание на две главные характеристики: рабочий ход и расстояние между зажимными деталями. Чем выше значение по этим двум показателям, тем качественнее инструмент. Высокие показатели дают возможность использовать устройство для работы как с габаритными, так и небольшими изделиями

Высокие показатели дают возможность использовать устройство для работы как с габаритными, так и небольшими изделиями.

Для сварочных работ выбирают G-образную модель. Она обладает надежной фиксацией деталей из металла. Также устройство имеет высокую силу прижима, что считается немаловажным фактором при сварке труб. Материал и вес инструмента тоже играет важную роль при выборе. Для домашних работ рекомендуется приобретать изделия весом до 1 кг. Существуют модели весом более 5 кг. Их используют на промышленном производстве и для работы с большими заготовками.

Многие модели имеют защитное покрытие от коррозии

Это важно, если инструмент находится в помещении с повышенной влажностью. Для покрытия используются гальванические и лакокрасочные средства. Некоторые производители применяют вид покрытия из порошковой краски

Главной особенностью порошковой защиты является плавная работа струбцины на протяжении длительного времени

Некоторые производители применяют вид покрытия из порошковой краски. Главной особенностью порошковой защиты является плавная работа струбцины на протяжении длительного времени.

Так же стоит обратить на дополнительные приспособления. Многие струбцины идут в комплекте с Т-образной рукояткой, которая регулирует силу зажима.

Еще одним критерием выбора является способ и усилие зажима. В данном случае выбор зависит от прямого предназначения инструмента. Для работы с крупными заготовками из металла рекомендуется выбирать мощное устройство. Если предполагается работа с деревянными деталями, которые нужно склеить или распилить, то можно выбрать пистолетный быстрозажимный механизм. Он позволит надежно закрепить деталь, не повредив поверхность.

Ширина фиксирующих губок определяется шириной деталей, которые будут использоваться при работе. Значение параметра может колебаться от 200 до 500 мм. Существуют модели с широким функционалом.

При покупке стоит уделить внимание резьбе на винте. Рекомендуется приобретать приспособления с крупной резьбой. Устройства с мелкой резьбой обладают недостаточной фиксацией

Второстепенным критерием выбора струбцины является рукоятка. В данном случае пользователь сам выбирает тип ручки для своего удобства. Оптимальным вариантом считается эргономическая деревянная или прорезиненная рукоять

Устройства с мелкой резьбой обладают недостаточной фиксацией. Второстепенным критерием выбора струбцины является рукоятка. В данном случае пользователь сам выбирает тип ручки для своего удобства. Оптимальным вариантом считается эргономическая деревянная или прорезиненная рукоять.

Быстрозажимная струбцина считается универсальным инструментом для слесарных и столярных видов работ. Конструкция обеспечивает надежность крепежа во время сварки, пиления, сверления или склеивания. Существуют множество моделей, которые отличаются в зависимости от назначения.

О быстрозажимных струбцинах смотрите видео далее.

Ленточные струбцины

Особенности конструкции. Ленточный зажим состоит из прочной синтетической ленты и блока натягивания. В комплектацию обычно входят пластиковые элементы для подгонки углов.

Преимущества

Обеспечивает бережный зажим углов и закруглений без перекосов, что очень важно на этапе склейки. Позволяет работать с изделиями любых размеров: от небольших рамок до крупногабаритных шкафов

Использование пластиковых уголковых элементов обеспечивает равномерное давление при склейке углов и усовых соединений.

Область применения. Выбор струбцин ленточного типа – оптимальный вариант для сложных столярных задач: зажима закруглений большого диаметра, фиксации многоугольных соединений и т.д.
