Строительная рулетка, чтобы больше не работать «на глаз»

Советы по эксплуатации

Чтобы рулетка долго не ломалась, нужно соблюдать несколько несложных правил.

• Сматывающий пружинный механизм прослужит дольше, если во время использования ленты на полный выброс беречь пружину от резких рывков.
• После окончания замеров протирайте ленту от пыли и грязи, чтобы не забивался механизм.
• Зацеп-наконечник имеет небольшой люфт для точности измерений. Чтобы он не увеличивался, не стоит сматывать рулетку со щелчком. От удара о корпус наконечник разбалтывается, что образует погрешность при измерении до нескольких миллиметров, а также может привести к отрыву зацепа.
• Пластиковый корпус не выдерживает ударов о твердую поверхность, поэтому стоит беречь рулетку от падений.

О том, как починить измерительную рулетку, смотрите в видео далее.

https://youtube.com/watch?v=vFgz2Juwrrg

Обычная строительная рулетка, лента не сматывается в обратное положение, как отремонтировать рулетку.

Не вскрыв “пациента” трудно сказать. Может быть лопнула пружина, может линейка слишком засорена, или нет связи линейки и пружины.

Ну начнем с того что разберем корпус измерительной рулетки. На некоторых моделях придется сначала снять резиновый чехол с корпуса и под ним вы обнаружите болты скрепляющие две половинки корпуса. Выкручиваем их.

Внутри вы увидите кнопку фиксатора с планками заклинивающими ленту и собственно катушку, внутри которой стоит возвратная пружина, а снаружи намотана измерительная лента. Сматывайте измерительную ленту с наружной части катушки. Промойте её от пыли, грязи и смол. Проверьте на её на предмет переломов и перегибов. Измерительная лента рулетки имеет полукруглый профиль (если смотреть на ее срез с торца) и к сожалению если произошел резкий перегиб, не линейки рулеток средней ценовой категории, уже не восстанавливает свой профиль и место перегиба останется и будет мешать втягиванию ленты.

Осмотрите пружину находящуюся внутри диска катушки. Её лучше не вытаскивать если она не имеет повреждений — цел усик которым пружина цепляется за прорезь в центральном штоке катушки и целы “плечики” которыми пружина удерживает измерительную ленту. Можно прополоскать пружину прямо в катушке положив ее в бензин. Но и сломанную пружину можно попробовать реанимировать. Чаще всего ломается пружина возле штока. И именно это не дает втягиваться ленте — пружина попросту не работает.

Если усик отломлен, можно сделать на пружине другой такой же геометрии. По жесткости пружины бывают разные, у некоторых я новый усик делал просто пассатижами не нагревая, а некоторые надо греть — на холодную ломаются. Сделав такой же усик вставляйте его в шток и “заряжайте” пружину. Намотав линейку на наружную сторону катушки. проверните заряженную пружину на несколько оборотов, что бы зацеп линейки, находящийся на нулевой отметки прижимался к буртику с едва ощутимым давлением. Соберите корпус рулетки в обратном порядке.

Бывает что и “плечики” отрываются или гнутся.

Такое часто бывает когда линейку вытягивают резко и на весь вылет. После этого лента просто ползает по катушке, хотя пружина работает нормально, но сцепления между ними нет. Плечики можно вырезать ножницами по металлу. В некоторых рулетках можно просто спаять пружину и лейку вместе, сделав продольные проточки балгаркой в одной из них для лучшей связки припоя.

Измерительная рулетка — очень популярный инструмент, без которого не обходятся строительные, монтажные, слесарные и много прочих видов работ. Её принцип действия достаточно прост, однако и этот механизм даёт сбои и иногда ломается. Как починить рулетку измерительную — какие виды поломок бывают и каким образом их можно устранить, расскажет специалист.

Лучшая рулетка-брелок

Такой брелок имеет карабин, который прикреплен к корпусу прибора, благодаря чему ее можно зацепить на удобном месте

Измерительная рулетка-брелок отличается и другими преимуществами: компактность, простота в использовании, что особенно важно для работ на высоте и в других сложных условиях

Stanley FATMAX FMHT1-33856

Измерительная рулетка Stenley имеет небольшие размеры, на корпусе расположено небольшое металлическое кольцо. Благодаря такой детали, ее можно прикрепить к ключам, чемоданчику с инструментами или другому прибору, который часто используется. Длина ленты обычно составляет 2 метра, это немного, но хватит для обмерки небольшой мебели или негабаритного строительного материала. Корпус обрезиненный, что делает его устойчивым к повреждениям. Измерительный прибор имеет фиксатор для ленты в виде рычажка, который, согласно тестам, срабатывает быстро и без осечек.

Достоинства:

• Стальная лента;
• Обрезиненный пластик корпуса;
• Удобная, эргономичная форма;
• Небольшой вес (80 г).

Недостатки:

• Погрешность 1 мм;
• Лента одностороння, измерение только в см.

В приборе используется измерительная лента из стали, но на ней, спустя 1-2 года активной работы, появляются заломы, а в некоторых моделях быстро расшатывается кнопка.

Рейтинг популярных моделей

Современный рынок измерительного оборудования представляет лазерные дальномеры в широком ассортименте. Ниже представлен обзор самых популярных моделей, отзывы о которых можно увидеть в интернете наиболее часто.

• Немецкий лазерный дальномер Tape оснащён влагоударным корпусом и памятью, хранящей информацию о 20 последних измерениях. Прибор выдерживает падение с 10-метровой высоты и способен работать при температуре воздуха от -30 до 55 градусов и влажности до 98%. Модель отличается высокой точностью измерений и имеет погрешность не более 2 мм. Программное обеспечение позволяет определять высоту конструкций с расстояния, используя при этом формулу Пифагора, а возможность работы с препятствиями даёт возможность производить замеры сквозь преграды. Модель оснащена подсветкой, четырёхстрочным жидкокристаллическим дисплеем и высокоточным мощным лазером, а время расчёта нужных параметров не превышает 2 секунд. Стоимость инструмента составляет 5200 рублей.
• Модель немецкого бренда Stabila LD 420 Set 18378 выпускается в Венгрии и стоит 15 880 рублей. Прибор предназначен для работы с большими расстояниями и относится к категории профессионального инструмента. Дальномер полностью отвечает строгим международным требованиям, выпускается в соответствии со стандартом ISO 16331-1, отличается пыле- и влагонепроницаемым корпусом и не боится падений с высоты. Прибор работает от двух элементов питания типа ААА напряжением 1,5 В, вес его составляет 150 г, габариты длины, ширины и высоты – 155х80х220 мм.

• Дистанционная лазерная модель Hilti PD-E оснащена светодиодным дисплеем, изображения на котором хорошо видны даже при ярком солнечном свете. На приборе установлен датчик, способный измерять угол наклона до 360 градусов, что позволяет использовать его в качестве угломера. Изделие также оборудовано видоискателем и может использоваться вне помещений. Величина погрешности составляет 1 мм, дальность измерения – до 200 м, класс защиты – IP 65. Модель оснащена лазером 2 класса мощностью до 1мВт, способна работать в температурном диапазоне от -10 до 50 градусов и выпускается в габаритах 129х60х28 мм. Алкалиновых элементов питания хватает на 5 000 измерений, весит прибор 200 г, стоит 24 000 рублей.
• Модель китайской сборки Instrumax Sniper 50 IM0107 выпускается в соответствии со стандартом IP54 и оснащена лазерным диодом с длиной волны 650 нм, способным работать с расстояниями до 50 м. Жидкокристаллический дисплей оборудован яркой подсветкой, вес прибора составляет 115 г, а в качестве источника питания используются три батарейки типа ААА напряжением 1,5 В. Дальномер имеет две точки отсчёта, весит 250 г, производится в габаритах 174х126х66 мм и стоит 3 159 рублей.

• Лазерный дальномер японского производства Makita LD050P предназначен для измерения расстояний дальностью до 40 метров, однако при наличии отражателя диапазон увеличивается до 50. Встроенный микропроцессор способен складывать и вычитать расстояния, а также вычислять площадь и хранить в памяти 5 последних результатов. Питается прибор от двух батареек типа ААА напряжением 1,5 В, имеет 2 точки отсчёта и весит 260 г. Модель не приспособлена для работы со штативом и не имеет прицела, из-за чего относится к категории непрофессионального инструмента и прекрасно подходит для домашнего использования. Устройство выпускается в размерах 180х130х65 мм и стоит 5 519 рублей.
• Модель американского бренда Dewalt DW 03050 выпускается в Венгрии, предназначена для ремонтно-строительных работ и способна выполнять замеры на расстоянии до 50 м. Микропроцессор может выполнять весь стандартный набор вычислений, хранить в памяти 5 последних результатов и производить измерения как в метрической, так и в дюймовой системах. Изделие соответствует классу защиты IP65, благодаря чему не пропускает пыль внутрь корпуса и может использоваться под дождём. Весит устройство 280 г, работает от двух батареек типа ААА, выпускается в габаритах 180х126х75 мм и стоит 6 925 рублей.
• Лазерный дальномер Tesla M-40 Touch способен работать в диапазоне от 20 до 40 м, работает от элементов питания ААА и имеет погрешность 2 мм. Прибор может эксплуатироваться при температуре от 0 до 40 градусов, оснащён лазером 2 класса с длиной волны 630 нм и предназначен для домашнего использования. Стоимость прибора составляет 2 550 рублей.

О том, в каких случаях применяется лазерный дальнометр, смотрите в видео ниже.

Особенности ремонта

Есть несколько причин, почему сантиметр не скручивается обратно самостоятельно:

• лента оторвалась от пружины;
• лопнула пружина;
• пружина соскочила со штырька, к которому крепилась;
• лента переломилась, образовался излом.

Чтобы определить причину поломки, нужно разобрать корпус рулетки, сделать это довольно просто.

1. Снять боковую сторону, выкрутив держащие ее болтики, которых бывает от одного до четырех штук.
2. Вынуть блокиратор обратного хода.
3. Вытянуть на всю длину сантиметровую ленту. Если лента не отсоединилась от пружины, то аккуратно снять ее с зацепа.
4. Открыть катушку, в которой располагается скрученная пружина возвратного механизма.

Если лента отсоединилась от пружины, то чтобы отремонтировать рулетку, необходимо:

1. зацепить ленту обратно, если просто соскочила;
2. вырезать новый язычок для зацепа, если старый сломался;
3. пробить новое отверстие в ленте, если порвалось прежнее.

Если пружинка соскочила с места крепления, это будет видно сразу при открытии катушки. Для возобновления работы сматывающего механизма нужно вернуть усик на место. Если усик отломлен, то нужно вырезать другой такой же формы. Для этого необходимо вынуть спиральную пружину из катушки, следя, чтобы она не сорвалась и не повредила руки. Из-за разной жесткости пружины усик можно сделать с помощью пассатижей, также понадобится нагреть пружину перед обработкой, иначе холодный металл сломается. Вырезав новый усик, аккуратно верните пружину на старое место, внимательно следя, чтобы не было переломов и загибов.

Когда сломалась пружина, то отремонтировать рулетку можно, если разрыв произошел недалеко от места крепления. Сматывающая пружина станет короче и метровая лента не будет до конца уходить в корпус, но на рабочие функции это не повлияет, и рулетка послужит еще какое-то время.

Метр не закручивается самостоятельно в случае, если лента имеет загибы, покрылась ржавчиной или грязью. Реанимировать измерительную рулетку при наличии заломов или ржавчины на метровой ленте практически невозможно, проще купить новую. Но в случае загрязнения ленту можно аккуратно очистить от пыли и грязи, после чего вернуть на место, избегая перегибов.

Выяснив и ликвидировав причину отказа механизма, рулетку нужно собрать обратно.

1. Пружину сматывающего механизма подровнять, чтобы нигде не выступала над поверхностью.
2. Очищенную измерительную ленту закрепить на пружину таким образом, чтобы шкала находилась на внутренней стороне рулона. Это необходимо для предохранения делений от истирания.
3. Смотать ленту на катушку.
4. Вставить катушку с лентой в корпус.
5. Поставить на место фиксатор и боковую часть корпуса.
6. Закрутить обратно болтики.

Строительная рулетка для электрика является таким же обязательным инструментом, как и индикатор напряжения. Даже у тех профессионалов, которые имеют в комплекте инструмента осепостроители и лазерные дальномеры, непременно в подсумке всегда присутствует обыкновенная рулетка.

Без нее не обойтись ни при разметке трасс электропроводки, ни при монтаже подрозетников. Однако далеко не каждый знаком со всеми секретами и дополнительными возможностями при использовании строительной рулетки.

У нее оказывается очень много скрытых способностей, которые помогут вам заменить сразу несколько инструментов и значительно сэкономить время на ремонт.

Кстати, один из важных советов, для тех кто пользуется китайскими дешевыми рулетками заключается в следующем — если у вас именно такой экземпляр, то старайтесь все замеры делать одной рулеткой.

Один знакомый измерял расстояние стен в доме китайским инструментом, а в магазине при покупке материалов воспользовался их рулеткой. В итоге, дома очень был удивлен результатом покупки.

Подвижный зацеп на рулетке

Подвижный зацеп сегодня встречается почти на каждой рулетке. И эта штука вовсе не для того, чтобы удобно спину почесать

Как устроена рулетка

Строительная рулетка — компактный измерительный прибор. Он состоит из гибкой ленты с отметками единиц измерения, механизма для скручивания и корпуса, что удерживает всю конструкцию. Стандартная длина может быть от 1-10 метров до 100 м. Чем длиннее рулетка, тем больше её корпус.

Устройство строительной рулетки достаточно простое. Основу составляет гибкая лента с нанесенными делениями в разных единицах измерения. Она изготавливается из гибкого металла или пластика. На шкалу наносятся отметки миллиметра, сантиметра и метра. Впоследствии полотно окрашивается.

Край ленты отмечен вогнутым полотном с дополнительным металлическим или магнитным укреплением. Это обязательное условие, за счет которого достигается жесткость рулетки. Вогнутость также облегчает одиночное проведение измерений: край легко цепляется за любую поверхность, позволяя растянуть ленту. Зацеп применяется для фиксации рулетки в точке отсчета, с которой начинается измерение. Некоторые модели имеют кнопку, которая не позволяет ленте сматываться, либо производит эту операцию самостоятельно.

Понять, как сделать рулетку, не сложно. Принцип работы основан на сворачивании измерительной ленты в рулон вокруг катушки. Строительные рулетки можно классифицировать способу сматывания:

• Ручной способ. Зачастую это устройства с большим метражом, используемые в геодезии и крупном строительстве. Полотно наматывается на катушку при помощи рычага. Ручная работа значительно увеличивает срок эксплуатации измерительной ленты. Она сматывается постепенно, не стираясь от резкого автоматического свертывания.
• Механически возвратный метод. Наиболее распространенный вид рулеток. Приспособление представляет собой возвратную пружину, надетую на катушку. Частая причина поломки: расшатанный зацеп, стертые деления и перегиб ленты.
• Электронный привод. Рулетки, оборудованные специальным мотором, зачастую специализированы. Они также дополнительно оснащены функцией подсчета результатов, выводимых на небольшой монитор.

Каждая разновидность имеет плюсы и минусы, но любой механизм рано или поздно выходит из строя. Необходимый ремонт можно произвести самостоятельно, определив причину возникновения проблемы.

Разборка

Инструмент, как правило, состоит из двух половинок, скрепленных одним винтом посередине или четырьмя по краям. Их необходимо вывернуть и снять одну сторону. Теперь посмотрите внутрь: там будет небольшая металлическая спираль, которая в большинстве случаев сорвана. Если она переломана в одном или нескольких местах, то придется покупать новую рулетку: найти точно такую же деталь непросто. Чтобы восстановить работоспособность инструмента, ее надо перемотать. Но перед этим протрите все части рулетки влажной тряпкой, чтобы удалить пыль.

Это интересно: Сверла для перфоратора — характеристика, виды и размеры

Рулетка калькулятор

С помощью строительной рулетки очень легко разделить любое число с точность до миллиметра пополам, не прибегая к услугам калькулятора.

Берете размер на рулетке, к примеру 116см – и сложив ленту пополам совмещаете с ним нулевую отметку, там где верхний зацеп.

Ровно в месте перегиба и будет требуемый результат – 58см.

Этим же способом можно не только делить, но и отнимать. Например общая длина стенки у вас 2м 11см, а распредкоробка находится от первого края на расстоянии в 1м 38см. Вам нужно быстро узнать сколько остается от этой распредкоробки до другого края стены, чтобы отмерить кабель канал.

Вытягиваете ленту на 2м 11см и складываете ее пополам.

Затем ищете отметку в 1м 38см. Как раз напротив нее, на второй половине ленты, и будет показано нужное вам расстояние – 73см.

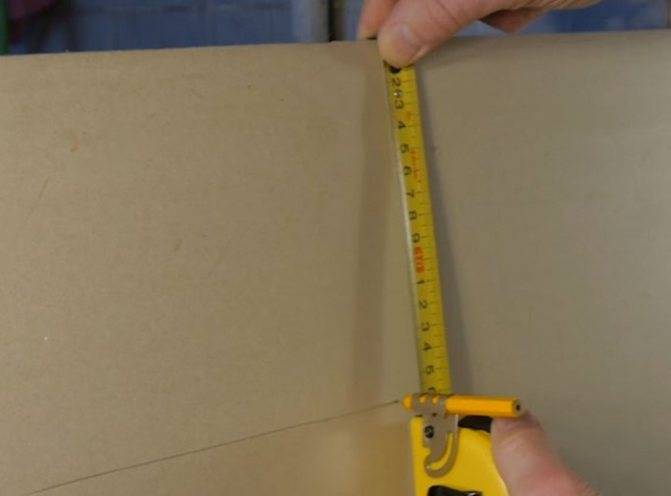

Разметка с помощью рулетки

Рулетка из обычного измерителя запросто может превратиться в циркуль или рейсмус (инструмент для разметки и перенесения чертежей на заготовку). Для этого достаточно с внешней стороны прикрепить к рулетке ножку циркуля с карандашом. Хорошо, если в наличии есть старая рулетка, тогда ее можно переделать в чертежный инструмент и пользоваться им только при необходимости.

В случае, когда приходится работать с мягкими материалами (например, с гипсокартоном), можно обойтись даже без карандаша. Нужно на зацепе выточить надфилем зазубрины, и слегка надавливая, оставлять пометки в нужных местах.

Дополнительные функции

Применяемая в составе лазерных дальномеров микроэлектроника позволяет не только выполнять прямые замеры. Многие устройства подобного типа обладают некоторыми дополнительными функции, к которым можно отнести:

1. Функция непрерывного измерения. При работе в обычном режиме дальномер при нажатии кнопки на пульте фиксирует результат и выводит его на монитор. Но, довольно часто, возникает необходимость в проведении постоянного измерения расстояния, например, от стены до будущей перегородки. Для этого прибор переводят в режим непрерывного измерения. В таком режиме работы, устройство с некоторой частотой самостоятельно выполняет замер и показывает их результаты на монитор. Измерение проходит в реальном режиме времени.

2. Определение наибольшего и наименьшего расстояния. Эта функция полезна при определении диагонали в комнате. Дело в том, что выполнить ее замер не так и просто при направлении лазерного луча можно промахнуться и в результате будут получены неточные результаты. После установки на приборе минимального расстояния, он будет фиксировать только те замеры, которые больше установленной.

Другие виды рулеток

Отдельной разновидностью можно выделить рулетки с грузилом, предназначенные для измерения уровня жидкости в емкостях. Их конструкция представляет собой металлический корпус с установленной внутри ручной возвратной катушкой и стальное измерительное полотно с закрепленным на наконечнике грузом.

Геодезическая рулетка подойдет для работ на открытых строительных площадках или земельных участках большой площади. Измерительное металлическое полотно, как правило, полностью покрывается слоем нейлона для защиты от истирания нанесенной с двух сторон шкальной разметки, обеспечения максимальной защиты ленты от коррозии, а значит и долговечности инструмента

Возвратный механизм обладает высокой скоростью, и работа с такой рулеткой требует аккуратности и осторожности

Производящие точные измерения (до 1 мм) – новое поколение строительных рулеток. Даже масштабные измерения или замеры недоступных высот без применения лестницы может производить один человек. Обладает удобной функцией запоминания последних измерений, что позволяет быстро рассчитать обмериваемую площадь поверхности. Профессиональные лазерные рулетки и в солнечную погоду не дают сбоев при измерениях. Работает от элементов питания.

При поломке поводка-рулетки для собак Flexi, не всегда стоит бежать в магазин за новым. Часто поломку можно устранить своими руками, и сделать это достаточно просто. В статье описаны причины поломки поводков – рулеток и дано подробное руководство по ремонту поводков такого типа в домашних условиях.

Причины неисправностей и поломки поводка — рулетки

Основные причины неисправности рулетки — это гиперактивная собака, частые и резкие рывки поводка, перегрызенный шнур или механическое повреждение шнура. При частых, резких рывках внутри поводка – рулетки обламывается часть пружины, поводок перестает заматываться внутрь на катушку.

Ремонт поводка — рулетки

Механизм ремонта обрыва или выхода из строя пружинного механизма одинаков на первых этапах. Инструменты необходимые для ремонта рулетки — поводка: -маленькая крестовая или плоска отвертка, диаметр совпадает с шляпкой болтов на лицевой стороне рулетки;

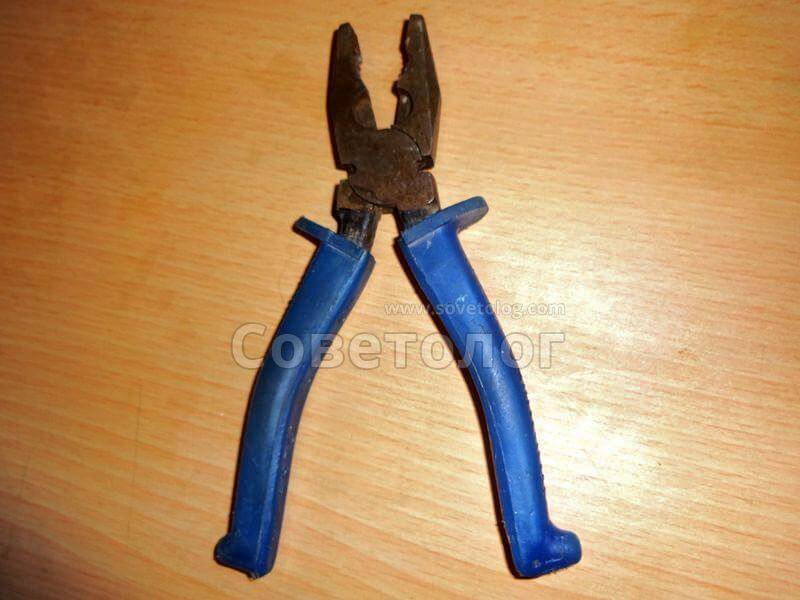

— плоскогубцы или пинцет;

— новый шнур (при полной замене на более прочный); — зажигалка (для нагревания пружины при поломке части механизма). Этапы: Отвинчиваем винты при помощи отвертки, извлекаем их. Если корпус поводка-рулетки имеет повреждения может пригодиться пинцет.

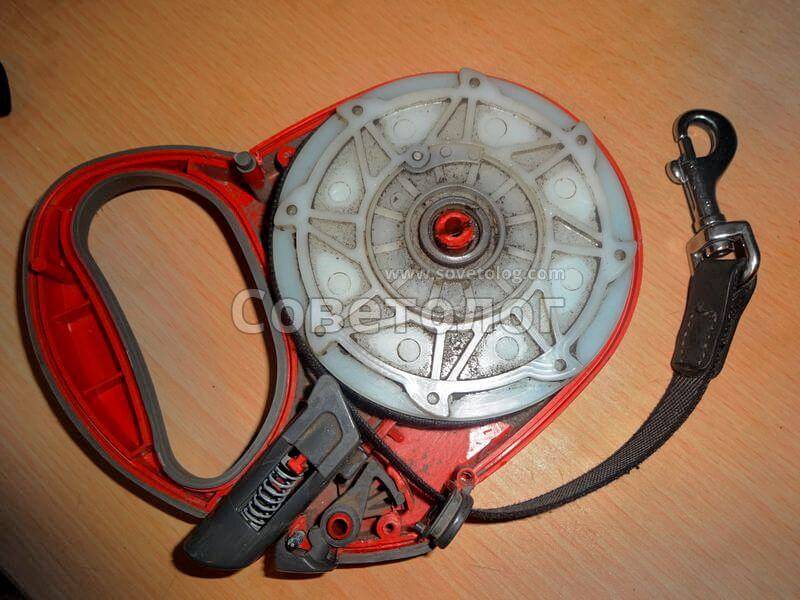

Отжимаем корпус, разделяем его на две половины.

При замене или работе со шнуром не обязательно извлекать катушку из корпуса, достаточно найти порванный край,аккуратно зафиксировать его за пластмассовой заглушкой и прицепить оторванный карабин.

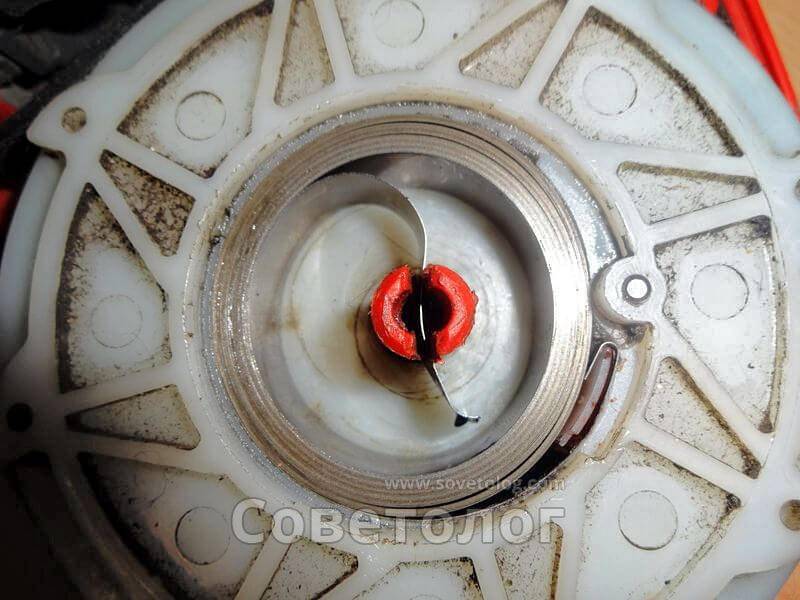

При устранении неисправности, связанной с пружиной, вскрываем середину катушки. Необходимо поддеть отверткой выпуклую часть, снять крышку. Снимая крышку, будьте предельно аккуратными, пружина может выстрелить и стать причиной травмы.

Находим и извлекаем обломок загиба пружины.

Выполняем все манипуляции, поддерживая оставшуюся в катушке пружину большим пальцем, чтобы она не выскочила.

Поддеваем край пружины плоскогубцами или пинцетом, нагреваем его на огне от зажигалки или над конфоркой плиты. Загибаем край так, чтобы он не вылетал из сердцевины.

Не нагретую пружину загнуть трудно, при механическом воздействии она может обломиться. Закрываем катушку крышкой, устанавливаем на место все кнопки

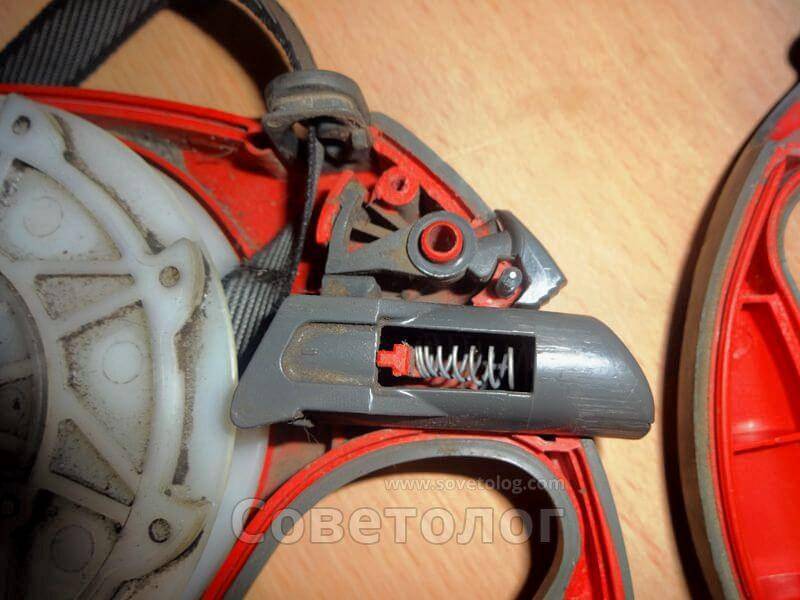

Обратите особое внимание на большую кнопку с пружиной. При необходимости ее положение исправляется отверткой

Заматываем шнур на бобину и плотно закрываем корпус поводка-рулетки.

По местам стыка нужно с силой постучать, до характерного щелчка. Завинчиваем болты. Рулетка исправна! Ремонт поводка-рулетки Flexi достаточно прост, но требует внимания и аккуратности. После устранения неполадок с пружинным механизмом, свободная часть поводка с карабином может стать больше, из-за изменения длины пружины. Шнур можно заменить на подручный, например, на крепкую бельевую веревку. Ремонт поводка-рулетки Flexi может сэкономить вам до 2000 рублей.

Измерительная рулетка – универсальный прибор при ведении любых строительных или ремонтных работ. Любой этап работ на объекте, так или иначе сводится к замерам.

Деление рулеткой на несколько частей

Используя обыкновенную ленту рулетки можно легко разделить рабочую поверхность или заготовку на требуемое количество равных частей. Данный метод подходит в первую очередь для больших поверхностей – для труб или кабель каналов уже не сработает.

Как вы поступаете обычно? Замеряете общую длину или ширину, затем делаете вычисления и делите расстояние на нужное количество частей. После чего вновь линейкой или рулеткой отмеряете на поверхности эти части.

Оказывается все это можно проделать без калькулятора и даже без вычислений. Берете на рулетке число, которое больше чем ширина заготовки, и при этом кратно той величине, на которое вы хотите разделить расстояние.

Например ширина доски 17см, а вам ее нужно разделить на четыре равные части. Сдвигаете рулетку по диагонали до ближайшей отметки в 20см. После чего легко делите эти 20см на 4 и отмечаете метки на расстояниях 5см, 10см, 15см, 20см.

В итоге вы всего одним движением рулетки разделили поверхность на нужное количество частей.

Захотели поделить на 6 частей – ничего сложного. Можно сдвинуть диагональ до 30см и проделать то же самое.

Еще рулеткой на круглой трубе можно точно отмерить поперечный срез. Для этого плотно прижимаете по периметру трубы ленту, совместив концы. Если совместили ровно, никак иначе как под углом в 90 градусов она не ляжет.

Чем шире лента рулетки, тем предпочтительней. Проделать такой же фокус можно и с простым листком бумаги.

Когда невозможно измерить диаметр трубы или заготовки с торца, опять поможет строительная рулетка и геометрия. Обхватываете трубу лентой и измеряете ее окружность. После чего полученный результат нужно разделить на число Пи = 3,14. Это и будет необходимый диаметр.

Еще раз применив знания геометрии, строительной рулеткой без угольников и других инструментов можно проверить точность прямого угла. Как вы знаете из школьного курса – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы.

Берете любую поверхность где должен быть прямой угол, например две стены комнаты. Отмеряете рулеткой в одну сторону 30см, а в другую 40см и ставите метки. Если угол действительно прямой и строители не накосячили, то соединив эти две метки по гипотенузе, вы должны получить на рулетке расстояние ровно в 50см.

Такой метод применим к любым поверхностям и изделиям. Главное что вам нужно соблюдать при измерении – это пропорции 3 -4 -5.

Если вы еще не приобрели себе рулетку, подобрать необходимую модель и ознакомиться с текущими ценами на них можно здесь.

Устройство

Устройство механизма внутри рулеток практически одинаковое. Основной элемент – измерительная лента с нанесенной шкалой. Лента изготавливается из гибкого, слегка вогнутого металлического профиля или пластика. Вогнутость полотна – обязательное условие, за счет нее достигается дополнительная жесткость по краю сантиметра для облегчения измерительных работ одним человеком. Это актуально для не очень длинных рулеток. Метражные ленты для геодезических измерений могут быть выполнены из специального капрона или брезента.

Измерительные механизмы можно разделить по способу сматывания ленты в рулон.

• Рулетки с ручным способом намотки ленты. Чаще всего это устройства с измерительным полотном свыше 10 метров, которое наматывается на катушку с помощью рукоятки. Срок эксплуатации таких приборов неограничен, так как механизм сматывания прост и очень надежен.
• Рулетки с механическим возвратным приспособлением , которое представляет собой ленточную пружину, скрученную внутри специальной катушки. Такой механизм для сматывания подходит для измерительных приборов с длиной полотна до 10 метров.
• Рулетки с электронным приводом для сматывания. У подобных приборов есть еще функция показа результата измерения на специальном табло.

Многие модели рулетки имеют кнопку для фиксации, чтобы сантиметр не сматывался в рулон. На внешнем конце измерительной ленты крепится специальный зацеп, используемый для фиксации сантиметра в начальной точке. Зацеп-наконечник бывает простым металлическим или магнитным.

Но, хотя рулетка устроена несложно, как и любой инструмент, она может сломаться. Самая серьезная поломка прибора – перестает сматываться измерительная лента. Чаще всего такая поломка случается у инструментов с механическим возвратным приспособлением. Чтобы не покупать новую рулетку, можно починить поломанную.

Устройство и характеристики

Конструкция простейшей измерительной рулетки предельно проста:

Измерительное полотно – пластмассовая или металлическая узкая полоса (полотно), на лицевой части которой нанесена шкала.

Корпус – небольшая пластмассовая или металлическая коробка, в которой и хранится полотно в свернутом по форме рулета виде (отсюда и название).

Зацеп – металлический наконечник измерительного полотна.

Служит для фиксации нулевой отметки шкалы за угол измеряемого объекта, либо любой его выступающий элемент.

Это позволяет использовать инструмент одной рукой.

Существуют варианты, оснащенные двойным зацепом – два зуба, выступающих с лицевой и тыльной стороны полотна.

Фиксатор – расположенный на корпусе механизм, позволяющий зафиксировать полотно на выбранном участке.

В большинстве случаев представляет собой клавишу – ползунок, прижимающую полотно к корпусу по нажатию.

Как вариант, на рулетке может быть установлен автостопор или так называемая кнопка паузы.

Пружина – пожалуй, важнейший элемент, обеспечивающий удобство использования инструмента.

Отвечает за самостоятельное сматывание полотна в корпус.

Кроме элементов, составляющих основу конструкции рулетки, на корпусе могут быть установлены дополнительные механизмы, например, небольшой фонарик для подсветки шкалы, ремешок для удобного извлечения инструмента из кармана или ношения на запястье, клипса для фиксации на поясе.

Основные параметры, характеризующие инструмент:

• размеры и материал полотна;
• параметры измерительной шкалы;
• параметры корпуса;
• тип фиксатора;
• класс точности;
• параметры зацепа (крючка).

Материал

Корпус бытовой и строительной рулетки изготавливается из прочной пластмассы.

Этого материала вполне достаточно для обеспечения конструктивной прочности, так как сам коробок корпуса имеет небольшие размеры, при этом собран монолитным.

Обычно, корпус окрашен в черный цвет, однако, встречаются и разноцветные яркие варианты.

Вообще яркий цвет предпочтителен, так как он позволяет быстро найти рулетку среди строительных инструментов и материалов, где она была неосторожно оставлена. Еще один вариант – инструмент с прозрачным поликарбонатным корпусом, который обладает ударной вязкостью и прочностью. Еще один вариант – инструмент с прозрачным поликарбонатным корпусом, который обладает ударной вязкостью и прочностью

Еще один вариант – инструмент с прозрачным поликарбонатным корпусом, который обладает ударной вязкостью и прочностью.

За счет белого полотна он тоже сразу бросается в глаза.

Для дополнительной защиты от механических повреждений, а также для удобства удержания в руке, изготавливают обрезиненный пластмассовый корпус рулетки, который уступает компактностью вариантам без резинового покрытия.

Специальные геодезические рулетки с длиной полотна более 30 метров практически все имеют металлический корпус.

Размеры и вес

В зависимости от вида инструмента, его размеры, находятся в следующих пределах:

• Длина: 30 – 300 мм
• Ширина: 6 – 30 мм
• Высота: 30 – 300 мм

Габариты классической бытовой рулетки, которую можно встретить почти в каждом доме:

• Длина корпуса – 56 мм
• Ширина корпуса – 13 мм
• Высота корпуса – 58 мм

Вес инструмента зависит от его размеров, длины полотна и материалов, из которых изготовлены его компоненты.

Вес бытового варианта 150 – 250 г.

Интересный факт – на большинстве рулеток указана длина их корпуса.

Это позволяет использовать инструмент для измерения внутри проемов без каких-либо изгибов полотна.

Другими словами, длина извлеченного полотна суммируется с длиной корпуса.
