Штроборез своими руками: из болгарки, ручной для газобетона, чертежи и размеры

Подготовка каналов под электропроводку

Приступая к выполнению штроб, нужно составить план расположения кабеля и точек его подключения. Полученную схему перенести на плоскости стен, обозначив линиями места прохождения борозд. Отметить, где будут располагаться розетки, выключатели и распределительные коробки.

Работы по подготовке каналов для прокладки электрокабеля должны соответствовать нормативным требованиям СНиП 3.05.06−85:

Нельзя подвергать долблению несущие стены.
Прокладывание канала выполнять параллельно конструктивам: в вертикальном или горизонтальном положении. Запрещено штробить по диагонали.
Наибольшее расстояние между бороздой и потолком должно быть до 15 см.
Запрещено изготавливать борозду на расстоянии менее 40 сантиметров от газовой трубы.
Глубина не должна быть более 25 мм.
Необходимо осмотреть внимательно места, где будет прокладываться новая электропроводка, на наличие старой. Для обследования нужно взять отвёртку-индикатор.

Инструкция по изготовлению кожуха с пошаговым фото

Основой кожуха служит подошва. Для ее изготовления потребуется металлический уголок или профильная труба. Для самой защиты нужна листовая сталь толщиной 2 мм. Часть кожуха можно вырезать из старой эмалированной кастрюли или ведра. Выводной патрубок изготавливают из отрезка трубы диаметром 40 мм. Фиксацию кожуха к болгарке осуществляют хомутом.

Подготовив сварочный аппарат и материалы, можно приступать к изготовлению защитного кожуха:

Работу начинают с изготовления подошвы. Если под рукой нет уголка, а имеется профильная труба, то ее разрезают вдоль болгаркой, после чего перпендикулярно сваривают полученные заготовки. Из стального листа выкраивают два фрагмента – щеки. Эти элементы приваривают к боковым полкам готовой подошвы.

Элементы кожуха можно выкроить из листовой стали, но тогда увеличивается количество сварочных стыков. Идеально подобрать металлическую кастрюлю диаметром примерно на 10 мм больше диска. Строго по центру в днище вырезают отверстие, равное размеру посадочного гнезда родного кожуха от болгарки.
Возле отверстия к днищу кастрюли приваривают хомут соответствующего диаметра. Для штробореза кожух нужен полукруглый, чтобы режущий диск выступал из-под защиты. Часть кастрюли ниже приваренного хомута придется отрезать. В итоге получится аналог родного кожуха от болгарки. Если кастрюля слишком тонкая, на днище можно наварить ребро жесткости из стальной полосы.

Теперь нужно закрыть вторую половину кожуха. Фрагмент боковой полки вырезают из листовой стали. Форма и размер заготовки должны совпадать с полукруглым днищем кастрюли. Подогнанный по габаритам фрагмент приваривают к кожуху.

Сваренный полукруглый кожух ставят срезанной стороной на стол. В торце защиты, то есть, боковой полке кастрюли вырезают отверстие диаметром 40 мм. Сюда же вваривают кусок металлической трубы

Обратите внимание, что отводной патрубок располагается немного со смещением вниз по полукругу кастрюли

На приваренный патрубок надевают пластиковое колено диаметром 50 мм, применяемое при строительстве канализации. Внутри отвода вставлена резинка, которая уплотнит соединение.

Чтобы штроборез удобно было держать во время работы, в верхней точке кожуха приваривают рукоятку. Можно просто просверлить отверстие и зажать гайками шпильку, а на ее резьбу накрутить деревянную рукоять от напильника или мастерка.

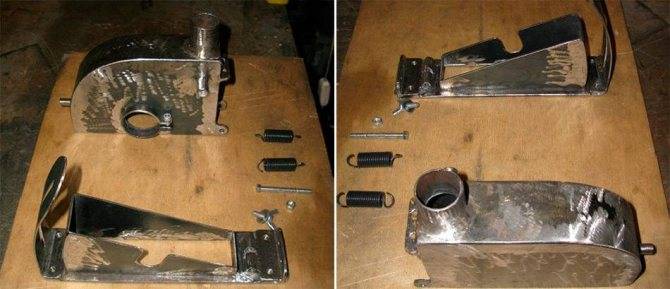

Теперь осталось собрать все детали. Кожух соединяют с подошвой. Для регулировки глубины пропила предусматривают винт с контргайкой. Чтобы подошва легко двигалась по стене, на ней крепят два ролика. Болгарку редуктором вставляют в отверстие кожуха и прочно фиксируют хомутом.

Обратите внимание, что в инструкции отсутствуют размеры элементов кожуха. Это неслучайно. Каждая модель болгарки работает с дисками определенного диаметра

Изобретателю придется самостоятельно производить расчеты в соответствии с имеющимся электроинструментом

Каждая модель болгарки работает с дисками определенного диаметра. Изобретателю придется самостоятельно производить расчеты в соответствии с имеющимся электроинструментом.

Устройство и принцип работы штробореза

Чтобы выяснить, как работает инструмент, нужно разобраться с разновидностью. По типу привода все штроборезы делятся на два вида:

Ручные модели представляют собой изогнутую трубу с рукоятками. На конце металлической рамы закреплен стальной элемент, исполняющий роль лезвия. Именно он нарезает канавку при многократном толкании штробореза руками по обрабатываемой поверхности.
Ручным инструментом нарезают штробы за счет усилия рук
Электрические штроборезы работают по принципу болгарки. Инструмент имеет корпус с рукоятками. Внутри установлен электродвигатель. В зависимости от модели, на шпиндель надевают 1, 2 и даже 5 алмазных дисков. Кожух, закрывающий режущие круги, устроен не так как у болгарки. Он закрыт с обоих боков и у большинства моделей оснащен патрубком для подключения пылесоса.
У электрических штроборезов рабочим элементом выступает алмазный диск

Перед использованием любого штробореза на обрабатывающей поверхности сначала наносят разметку под штробы. Дальнейшие действия различаются в зависимости от используемой модели.

Ручным инструментом не получится нарезать канавку идеально ровную и одинаковой глубины на всех участках

Ручной инструмент чаще используют для нарезки канавок на пеноблоках при возведении стен, чтобы выполнить армирование. Идеальная ровность и одинаковая глубина на всех участках здесь не важна. Внутрь канавки после укладки арматуры все равно будет залит раствор. Если нарезать штробы на стене под проводку, то возле линии разметки оптимально закрепить направляющую доску для ровности канавки. Штроборез руками протягивают сверху вниз, пока лезвие нарежет штробу нужной глубины. По окончании работы направляющую доску перемещают на другой участок стены и повторяют действия.

Работа с электрическим штроборезом ничем не отличается от использования болгарки

Перед началом использования электрического штробореза на кожухе регулировочным механизмом выставляют глубину пропила. Разметку наносят с учетом того, что штроба получится немного в стороне. Дело в том, что по линиям во время штробления ведут боковой частью подошвы. Если пытаться по разметке сразу резать диском, то канавка получится неровная, так как ее не видно под кожухом инструмента.

Рез выполняют сверху вниз. После пропила всей полосы между резами остается центральная часть. Ее выбивают с помощью молотка и зубила. Для ускорения процесса можно использовать перфоратор.

Нюансом работы с электрическим инструментом является образование большого облака пыли. Если ремонт вести внутри жилого помещения, оптимально к кожуху штробореза подключать пылесос. Производители для этого предусматривают специальные патрубки. Во время штробления внутрь помещения попадает только малая часть пыли. Основную массу грязи втягивает пылесос.

Штроборез своими руками — за и против

При желании сделать самостоятельно подобного рода инструмент, необходимо достаточное количество времени, определенные знания и умения, а также инструкция для изготовления. Прежде чем начать работу, взвесьте все факторы и соберите отзывы людей, кто ранее сталкивался с вопросом изготовления такого прибора.

Как сделать штроборез своими руками?

В зависимости от того, какой вид прибора нужно сделать, потребуется определенный набор инструментов и материалов, которые будут использоваться для изготовления этого устройства. Как показывает практика, ручные штроборезы обычно делают с помощью болгарки и арматурной трубы. Это наиболее простой и результативный вариант изготовления. Однако существуют и другие способы, позволяющие самостоятельно сделать штроборез.

Штроборез своими руками из арматуры

Чтобы самостоятельно изготовить штроборез, потребуется набор определенных инструментов и материалов:

кусок водопроводной трубы из металла (около 1 м в длину);
болгарка;
аппарат для сварки;
кувалда;
тиски или наковальня.

Для начала нужно отрезать с помощью болгарки кусок металлической трубы, примерный размер которой должен быть равен 80 см. Один конец трубы требуется согнуть под углом в 90°. Из отрезка металлической пластины нужно сделать скобу в форме U, основная функция которой — выполнение роли резца. Основание будущего резца необходимо заточить, приварить к прямому отрезку металлической трубы. Процесс заточки можно сделать при помощи болгарки. Оставшийся кусочек трубы послужит в роли рукоятки, его необходимо приварить к основанию будущего инструмента в том месте, где его край находится под углом. После этого прибор полностью готов к эксплуатации.

Штроборез из болгарки

При отсутствии желания делать ручной тип прибора, можно соорудить штроборез с электромотором своими руками, переделав болгарку. Как утверждают многие строители, по качеству такой прибор не хуже, чем готовый, приобретенный в магазине, а вот стоимость его будет значительно меньше. Для изготовления устройства понадобятся такие инструменты и материалы:

болгарка;
два алмазных диска;
гайка необходимых габаритов;
материал для кожуха;
механизм с пылесоса.

Для начала потребуется прикрутить к болгарке два алмазных диска. Один будет цепляться стандартным способом, а второй нужно расположить рядом, закрепив при помощи подобранной по размерам гайки. На ней должно размещаться дополнительное кольцо, которое послужит для лучшего закрепления. Именно данная гайка поможет удержать второй алмазный диск на самодельном штроборезе с электромотором.

Для более комфортабельной работы с подобного рода инструментом, требуется прикрепить к нему кожух для защиты строителя в процессе работы от пыли. Он будет направлять пыль в противоположную сторону. Не стоит забывать о моментальной уборке пыли, которой будет достаточно много после работы со штроборезом. В связи с этим к прибору понадобится прикрепить механизм с пылесоса.

Так как вращение алмазного диска происходит назад, то и пылесосный механизм, который предназначен собирать пыль, нужно расположить сзади кожуха. Трубку можно приделать при помощи хомутов, а потом согнуть. Благодаря этому, она не будет мешать диску при работе вращении.

Мини-пылесос нужно прицепить так, чтобы он не мешал держать и работать с самодельным агрегатом. Для запуска данного механического шедевра необходимо будет использовать пару розеток или же тройник.

Создав своими руками такой строительный прибор, вы сможете отлично сэкономить свой бюджет, а также время, потраченное на обработку газобетона. А вот результат превзойдет все ожидания — будет обеспечено равномерное углубление и легкая работа с инструментом.

При отсутствии возможностей изготовления инструмента в домашних условиях, можно использовать перфоратор для штробления. Однако, следует учитывать, что он применяется исключительно для грубой обработки.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Изготовление ручного штробореза из металлолома

Мини дрель своими руками

На свалке металлолома всегда можно найти кусок водопроводной трубы и небольшую металлическую полосу. Для изготовления бороздодела понадобится электросварка. Если будет в распоряжении трубогиб, то это облегчит работу. Итак, потребуются следующие материалы и инструменты.

Материалы

Отрезок водопроводной трубы диаметром 1 дюйм (2,54 см) и длиной 950 мм;
Стальная полоса толщиной 2 мм и длиной 150 мм;
Пильный диск для УШМ;
Отрезок водопроводного шланга;
Сварочные электроды.

Обратите внимание! В качестве основного материала также можно использовать полый квадратный профиль или арматуру. Уголок брать не следует, потому что охват руками этого профиля будет болезнен и неудобен

Чертежи и схемы

Делать чертёж бороздодела необязательно. Достаточно воспользоваться снимком бороздодела, сделанного домашним мастером.

Фото самодельного штробореза

Пошаговая инструкция

Трубу разрезают пильным диском на три части: 500 мм, 200 мм и 250 мм.
Длинную часть профиля сгибают трубогибом примерно на 1500.
В сгиб перпендикулярно вваривают рычаг из отрезка трубы длиной 300 мм.
К рычагу приваривают ручку длиной 250 мм. Чтобы этого не делать, трубку длиной 450 мм сгибают в виде буквы «Г», одним сварочным швом будет меньше.
Отрезок полосы зажимают в тисках, молотком придают ей форму петли.
Скобу приваривают к концу трубы.
Другую сторону трубы выгибают в виде дуги.
Переднюю кромку скобы обтачивают напильником до получения острого края.
Отрезки шланга одевают на ручки штробореза.

Прорезка штробы в газоблоках

Дополнительная информация. Гнуть металлопрофиль можно без трубогиба. Место сгиба нагревают паяльной лампой или автогеном. На концы отрезка одевают куски труб большего диаметра и сгибают его, как нужно. Вместо УШМ также пользуются простой ножовкой.

Выбор инструмента: главные критерии

Сходная конструкция бороздоделов не исключает отличий между ними. Выбирая аппарат по ряду параметров, рекомендуется соотносить их с предполагаемыми задачам и условиями работы.

Количество дисков

Для прорезания штробы в бетоне нужен по меньшей мере один диск. Устройства с одним диском имеют меньшую мощность, зато справляются с обустройством линейного канала в два раза быстрее. Обычно такие аппараты используются для прокладки слаботочных систем и кабелей тонкого сечения. Плюс работы с одним диском – нет необходимости в дальнейшей обработке перфоратором или скарпелем.

Два диска – наиболее распространённый вариант для штроборезов в средней ценовой категории. Благодаря такой конфигурации в стене или ином основании прорезается две узких полосы на заданную глубину. После этого перфоратором или вручную удаляется остаток бетона между двумя.

В профессиональном инструменте предусмотрена установка трёх или даже пяти дисков. Инструмент должен быть очень мощным, чтобы выдавать нужную нагрузку, а полученная штроба пригодна для прокладки толстых труб. Благодаря полной выработке бетона между крайними дисками потребность в последующем применении перфоратора минимальна.

Диаметр диска

Данный параметр привязан к общепринятому размеру дисков по бетону. Для штроборезов минимальное значение составляет 150 мм. Далее идут размеры 180 и 230 мм. Встречаются варианты и на 125-й диск, но это не всегда целесообразно, так как лишает инструмент универсальности. При выборе стоит учитывать, что глубина штробы будет составлять не более 1/3 от диаметра диска.

Мощность

Тот, кому приходилось работать по бетону обычной болгаркой с алмазным диском, знает, что резка камня требует большей мощности, чем работа с металлом. Поэтому штроборезы по бетону должны быть довольно мощными. Нижняя планка в обязательном порядке должна быть выше киловатта, исключения допускаются лишь для однодисковых машин.

Средние штроборезы на два диска по своей мощности колеблются от 1,5 до 2,5 кВт. Если значение превосходит указанный диапазон, то перед вами профессиональный инструмент для тяжёлых работ.

Количество оборотов

На бороздоделах всегда указывается такая величина как частота оборотов шпинделя. Для агрегатов с малым диаметром диска число оборотов может достигать 13000 в минуту. Мощный инструмент для 230-х дисков крутит оснастку значительно медленнее – примерно со скоростью 6 – 7 тыс. об/мин. На некоторых моделях устанавливается регулятор количества оборотов. В это случае инструмент считается более универсальным.

Мнение эксперта Мезенцев Сергей Петрович Мастер по ремонту и отделке жилых помещений

На дисках по бетону есть маркировка о максимально допустимой скорости. Превышать предел нельзя это чревато разрушением диска. Следите за этим, если ваш инструмент имеет повышенные обороты.

Дополнительные характеристики

Наличие этих функций не оказывает принципиального воздействия на результат работы, однако делает её удобнее, безопаснее, эффективнее:

Как устроен и как работает

Устройство бороздодела похоже на устройство угловой шлифовальной машины (УШМ). Вращение рабочих дисков осуществляет мощный высокоскоростной электрический двигатель асинхронного типа. Через редуктор вращение передаётся на шпиндель, к которому прикреплены алмазные диски. На этом сходство с болгаркой заканчивается.

Устройство штробореза

Отличительной деталью бороздодела является объёмный кожух, предназначенный для улавливания и отвода пыли. Как правило, на кожухе имеется несколько посадочных мест для дополнительных рукояток. Это позволяет выбирать оптимальное положение инструмента во время работы. Расположен кожух на передвижной платформе, которая в нижней части снабжена колёсами. Их может быть от 2 до 4. Перекатывая платформу по стене, оператор пропиливает борозду по заранее намеченной линии. Благодаря такому устройству отпадает надобность регулировать степень нажатия и штроборез легко скользит по шероховатой поверхности стены. На одной из сторон кожуха находится патрубок для отвода пыли. К нему присоединяется всасывающая трубка пылесоса.

К патрубку для отвода пыли присоединяется шланг пылесоса

На корпусе кожуха также расположено устройство регулировки глубины реза. В разных моделях можно встретить различные конструктивные решения этой функции. Но общий принцип заключается в том, что кожух перемещается относительно подвижной платформы и фиксируется в нужном положении. Снаружи корпуса нанесена разметка глубины реза.

Линейка на корпусе показывает глубину врезания дисков в поверхность стены

Необходимо добавить, что многие штроборезы оснащены дополнительной электронной аппаратурой. Это повышает их стоимость, но и увеличивает эксплуатационные характеристики. К таким системам относятся:

Регулировка оборотов двигателя. Предоставляет пользователю возможность ручной подстройки скорости вращения дисков. Это актуально при штроблении стен, выполненных из различных материалов (кирпич, бетон, шлакоблок, пенобетон и т.д.)
Система плавного пуска. Весьма полезная функция для продления срока службы инструмента и обеспечения повышенного уровня безопасности при работе. Как показала практика, большинство поломок такого рода техники происходит в момент резкого запуска двигателя.
Автоматизация торможения дисков. Сокращает время полной остановки вращения после отключения двигателя, гасит инерцию.
Антивибрационное устройство. С его помощью амортизируются микро колебания штробореза в процессе работы. При длительном пользовании инструментом у оператора может возникнуть проблема «тремора» — нарушение кровообращения в руках.
Блокировка мотора при перегревании. «Слабость» всех асинхронных двигателей состоит в том, что при высоких нагрузках, резко нагреваются обмотки якоря, вплоть до оплавления. Внешне (кроме повышения температуры) это ничем не выражается и в этом опасность — мотор может выйти из строя.

Именно из-за оснастки этими функциями многие штроборезы таких уважаемых фирм как Бош, Макита и другие имеют высокую стоимость.

Но надо понимать, что без них инструмент прослужит намного меньше времени.

Как обеспечить отвод пыли?

Самодельный электрический бороздодел, хоть и обладает более низкой работоспособностью, чем инструмент заводского изготовления, пыли при штроблении вырабатывает не меньше. Чтобы спасти стены помещения и находящиеся в нем предметы от запыления, к оборудованию нужно присоединить специальный кожух, в котором будет предусмотрен отвод для подключения пылесоса. Такие кожухи имеются в продаже, однако сделать это устройство можно дома, сэкономив деньги.

Для изготовления кожуха можно использовать металлическое полотно или простую пластиковую бутылку. Самое главное – оснастить защиту трубкой, к которой будет подсоединен пылесос. Она должна находиться в верхней части защитного устройства, а ее соединение со всасывающим шлангом должно быть плотным. Таким образом, пыль, образующаяся при работе, будет сразу втягиваться внутрь пылесоса.

В этой статье мы рассмотрели, что такое штроборезы для работы с пеноблоками, типы этих устройств и особенности каждого из них, а также подробно разобрались, как сделать ручной и электрический штроборез для газобетона своими руками. Надеемся, что полученные знания помогут вам в самостоятельной прокладке домашних коммуникаций.

Как сделать штроборез своими руками

Чтобы сделать штроборез для газобетона своими руками, необязательно иметь инженерное образование и необходимый чертёж. К сожалению, приобретение такого приспособления может существенно ударить по семейному бюджету, тем более во время ремонта. Поэтому многие умельцы нашли способ, как можно сделать штроборез своими руками в домашних условиях с минимальным капиталовложением.

Итак, для того чтобы сделать штроборез без чертежа, вам понадобится:

алмазные диски (пару штук);
болгарка;
гайки;
материал, который пойдёт на изготовление защитного слоя (им может стать старая кастрюля);
пылесос.

Основное отличие штробореза от болгарки – возможность создавать две штробы с помощью двух алмазных дисков. Поэтому вам придётся переделать болгарку под два режущих элемента.

Для начала закрепите первый режущий диск на устройстве. Для фиксации второго элемента вам понадобится гайка такого же диаметра, как и основная. Потом закрепите на ней второй диск, переверните гайку кольцом вниз и плотно затяните её. Проследите за тем, чтобы резьбы хватило для полного закрепления детали на резьбе.

Если вам понадобится менять ширину штробы, установите между алмазными дисками дистанционную втулку. Так вы сможете в дальнейшем использовать своё приспособление или давать пользоваться им друзьям.

Во время своей работы штроборез обычно создаёт большое количество пыли. Для её поглощения современные производители устанавливают пылеулавливатели. Если вы решили сделать его самостоятельно, вы можете купить необходимое оборудование в ближайшем строительном супермаркете либо же создать своими руками из подходящей по диаметру кастрюли.

Сначала вам следует сварить подошву для опоры из трубы 60х40. Очистите кастрюлю от эмали и приварите к ней хомут кожуха. Теперь проделайте в ней отверстие необходимого диаметра и приварите к нему кожух для отвода пыли. Здесь вам пригодится шланг от старого противогаза или что-то подобное. Самое главное – чтобы диаметр шланга совпадал с диаметром шланга пылесоса.

После того как вся конструкция будет собрана, необходимо удалить с неё всё лишнее, очистить и покрасить.

Функцию поглощения пыли может взять на себя пылесос, который будет работать параллельно ос штроборезом. Также вы можете установить на своё устройство мотор от пылесоса таким образом, чтобы он не мешал вам во время работы. Перед использованием самодельного штробореза побеспокойтесь о том, чтобы вам были доступны как минимум две розетки – одна для штробореза, другая – для пылесоса.

Колесика для кожуха штрабореза

Основное преимущество самодельного штробореза заключается в исключении затрат на приобретение нового оборудования. Если вы всё сделали правильно, аппарат прослужит вам долгое время. Как видите, сделать штроборез своими руками в домашних условиях не совсем просто, однако возможно. Если вы сами когда-либо сталкивались с подобной проблемой, поделитесь комментариями под этой статьёй.

Инструмент для штробления газобетона

Газобетонные блоки благодаря своей ячеистой структуре технологичны в монтаже. Например, отрезать часть блока нужного размера или выполнить скос можно с помощью ножовки по дереву, а отверстие нужного размера — с помощью сверла или коронки. Выполнение штробы в блоке или стене является аналогичной операцией, для которой применяется свой инструмент. Подбор необходимого инструмента для штробления стен зависит в основном от объема планируемых работ.

Профессионалы предпочитают пользоваться электрическими штроборезами, имеющими полный набор функций для любого вида работ. Некоторые работы можно выполнить с помощью имеющихся в хозяйстве перфоратора, болгарки или дрели. В качестве инструмента в этом случае используются их стандартные насадки — алмазный круг, ударное зубило, фреза. Также для ручной работы с газобетоном давно опробованы простые по конструкции, эффективные в работе, недорогие и доступные в приобретении штроборезы.

Изготовление ручного штробореза

Рабочей частью ручного штробореза является скребок, для изготовления которого можно использовать водопроводную трубу или полосу.

Диаметр трубы должен соответствовать ширине паза. От нее отрезается кусок длиной 100-120 мм, один край которого обрезается под углом 45°. Полученный скребок приваривается к рукоятке под углом 30-40°, чтобы обеспечить оптимальный угол при протяжке инструмента.

В качестве полосы можно использовать монтажную перфорированную полосу, пилу от коронки по дереву или кусок гибкой механической пилы. Выбранный материал нужно согнуть в форме треугольного скребка с закругленными углами, с помощью сварки закрепить между собой свободные концы и приварить под нужным углом к рукоятке.

Для рукоятки используется водопроводная труба, стальная арматура или полоса. Лучше изготовить по образцу заводского штроборез с 2 рукоятками — для прижима и для протягивания. Форма ручек может быть самой разной, расстояние от скребка до прижимной ручки составляет примерно 200 мм, расстояние между прижимной и протяжной ручками — примерно 300 мм.

Изготовление электрического штробореза

Производительность штробления, сравнимую с использованием фирменных штроборезов, проще всего получить доработкой болгарки. Ее мощности хватит для резки газобетона 2 алмазными кругами, установленными с нужным зазором. Производители еще не предложили такую востребованную строителями форму инструмента, так что разрабатывать способ крепления в этом случае приходится индивидуально под имеющуюся болгарку.

Watch this video on YouTube

Доработка конструкции заключается в изготовлении дополнительных деталей для установки и крепления двух дисков. При небольшой ширине паза под прокладку электропроводки нужна будет дополнительная прижимная гайка с буртиком для установки второго диска. Ею закрепляют первый диск, а второй зажимают штатной гайкой. Для широкого паза придется изготовить дистанционную шайбу и новую прижимную гайку для обеспечения ее закручивания минимум на 5-6 витков резьбы.

Следующий шаг доработки относится к обеспечению нормальных условий работы. Резка газобетона электрическим инструментом связана с образованием большого количества строительной пыли, для чего профессиональные штроборезы оборудованы защитным кожухом со специальным патрубком для пылеотсоса. В какой-то мере это устройство может заменить пылесос, но при его отсутствии лучше доработать и защитный кожух болгарки.

Нижняя сторона кожуха в месте выхода дисков обрезается по плоскости, по периметру которой приваривается фланец шириной 10-15 мм из полосы толщиной 4-5 мм. Фланец служит в качестве опоры при протяжке штробореза по поверхности, а высота выступания дисков должна обеспечить требуемую глубину канавки. Для регулировки глубины реза на фланец можно устанавливать дополнительные пластины.

Watch this video on YouTube

Патрубок для пылеотсоса можно выточить или сделать из куска водопроводной трубы, а устанавливать необходимо в передней по ходу протягивания части кожуха. Для удобства в работе необходимо переустановить и ручку крепления болгарки на корпус кожуха. Для этого в удобном месте к нему приваривается гайка нужного размера.

3 варианта штробореза своими руками
