Что такое штроборез, виды инструмента и как им правильно пользоваться

Чем и как сделать штробы в стенах

Профессиональный штроборез обеспечивает наилучшее качество. При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.

Болгарка УШМ

Болгаркой делают ровные края для штроба в бетоне. Применяют конструкцию с двумя параллельными дисками по ширине, которая должна быть равна ширине углубления. Болгаркой при штроблении бетона прорезают стену, делая нужную глубину. В результате получаются края канавки. Теперь нужно выбрать середину. Это можно сделать молотком и зубилом. Также берут для этого дрель или перфоратор. В последнем случае получится качественное углубление. Использование болгарки вместе с перфоратором предпочтительнее, однако тогда образуется особенно много пыли при штроблении.

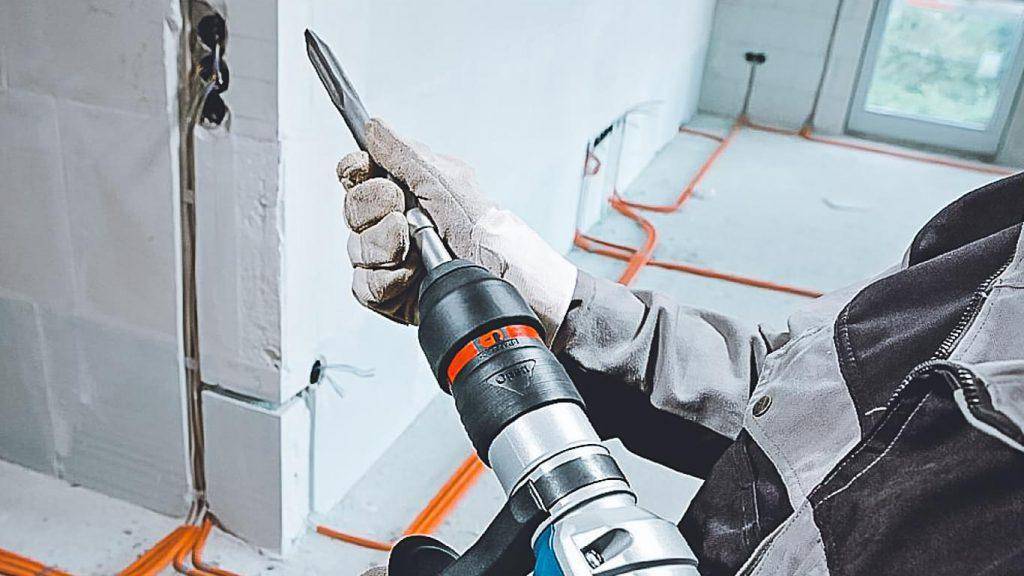

Перфоратор

Перфоратор выпускается в профессиональном или любительском варианте. Это ещё один вариант того, чем штробить бетонную стену под проводку. У него имеются различные насадки, из которых выбирают подходящую. При работе используют ударную функцию инструмента или вращение. Перфоратор позволяет делать работу качественно и точно. Удобно использовать насадки с коротким и длинным буром, а также лопатку.

Молоток и зубило

Этот вариант распространён. Углубления делают после нанесения пометок на стене. Обрабатывая участок стены вдоль линии зубилом делают углубления. Затем ставят лезвие перпендикулярно линии и наносят сильные удары, выбивая верхний слой стены. После этого углубления увеличиваются до глубины 25 мм на всём протяжении.

Молоток и зубило подойдут специалистам, владеющим этими инструментами. Сделать ровный штроб таким способом очень трудно. Кроме низкой точности, при пробивании канавок длиной несколько метров, при таком способе действий расходуется много времени и сил. Это эффективно только тогда, когда стена сделана из относительно податливого материала, например, при штроблении газобетона. Это разумно, например, если слой штукатурки достаточно толстый. Здесь показан наиболее простой способ, как сделать штробу в бетоне.

Дрель

Часто применяется дрель. Её использование будет хорошим бюджетным способом. Для работы необходимо приготовить прочные свёрла нужной толщины.

Чтобы создать канавки, сначала делают неглубокие отверстия, идущие вдоль линии. Их располагают близко друг от друга — на 1-1,5 см. Намечают место канавки. Нужно закончить работу молотком и зубилом. Ими углубляют штробу до нужного уровня. Это хороший вариант, как проштробить стену почти без пыли.

Этим способом создают штробы в различных стенах, в том числе бетонных. Однако аккуратность канавок в этом случае будет недостаточной. На создание придётся потратить много сил.

Как выбрать штроборез

Отметим, что в качестве единицы измерения для диаметров круга, глубины и ширины реза используются миллиметры.

Итак, на какие нюансы стоит обратить внимание при выборе?

Конструкция, точнее количество рабочих дисков (один или два). Модели с одним диском прекрасно показывают себя при проведении отрезных работ. Вариант с двумя рабочими элементами дает возможность сделать сразу полноценную штробу; Диаметр круга. Он влияет на возможность максимального заглубления. В зависимости от модели, применяются круги диаметром 115-355 мм. Небольшие, размером в 115-150, заглубляются на 30-40 мм. Большие диски (200 – 230 мм) проделывают штробы глубиной до 65 мм. У двух агрегатов с одинаковым диаметром расходника глубина реза будет различаться незначительно, это связано с конструктивными особенностями; Глубина пропила и возможность ее изменения. Чем больше данный показатель, тем большее количество коммуникаций Вы сможете проложить. Для моделей с двумя рабочими кругами характерна еще ширина пропила; Наличие регулировки частоты вращения позволяет выбрать оптимальную скорость для выполнения конкретной задачи; Мощность. Чем данный показатель выше, тем сложнее задачи способен выполнять штроборез; Наличие плавного пуска. Функция особенно полезна для бороздоделов с большой мощностью. Она избавляет от рывка при старте и высокой нагрузки на сеть электроснабжения; Поддержание постоянного уровня оборотов. Поскольку диск всегда встречает сопротивление, наличие этой функции дает возможность произвести работу качественнее и быстрее; Вес. Поскольку бороздодел мастер держит на весу, чем вес меньше, тем проще будет эксплуатация; Комплектация. Богатая комплектация сэкономит вам деньги на покупку дополнительных аксессуаров в будущем

Обратите внимание на наличие алмазных кругов. Предлагаем Вам свой рейтинг-обзор бороздоделов и какие стоит выбрать и купить

Предлагаем Вам свой рейтинг-обзор бороздоделов и какие стоит выбрать и купить.

Как выбрать штроборез: важные моменты, на которые нужно обратить внимание

Чтобы понять, какой именно штроборез вам нужен, сначала разберемся с таким понятием, как легкая и тяжелая машина (в последнем случае имеется в виду штроборез массой 9кг). Надеюсь, вы понимаете, что таким аппаратом резать потолок не получится – скорее эта махина предназначена для выполнения напольных и настенных работ. Мало того, если уж речь зашла о назначении той или иной модели штробореза, то следует понимать и то, что легкие штроборезы плохо справляются с широкими и глубокими канавками, которые, как правило, прорезают для водопроводных и канализационных труб. Здесь тяжелая модель оказывается на высоте.

Как выбрать штроборез

С весом штроборезов вроде бы разобрались, теперь рассмотрим другие характеристики, оказывающие влияние на решение вопроса, как выбрать штроборез?

Мощность двигателя. Проводя аналогию с болгаркой, можно заметить разницу в мощности используемых моторов, и она достаточно существенная. Если болгарка небольшого размера приводится в движение мотором мощность 800Вт, то такого же плана штроборез запускается двигателем в 1400Вт. Обусловлено это тем, что на мотор штробореза идет двойная нагрузка от двух пильных дисков, которые практически всегда работают в вязких материалах

При выборе нужно обращать внимание на этот фактор – если вы приобретаете легкий штроборез мощностью менее 1400Вт или тяжелую машину с полтора киловаттным двигателем, вы просто выбрасываете деньги на ветер.
Штроборез и его калибр. Ширина и глубина борозды, которую способен сделать тот или иной штроборез, это самый важный критерий выбора

И здесь все зависит от ваших потребностей. Если вы электрик, и максимальная канавка, необходимая для прокладки провода, не превышает ширины 2-3 см и глубины 1см, то под эти параметры и нужно выбирать бороздодел. Сантехникам, которым приходится делать штробы шириной до 60мм, лучше приобретать более серьезную машину. А вот если речь идет о еще больших штробах, то придется купить однодисковую машинку, и каждую канавку прорезать по отдельности. Практически во всех моделях штроборезов регулировка ширины борозды осуществляется ручным способом путем добавления между дисками специальных шайб – раскручивается гайка (как на болгарке), снимается один диск, добавляются или убираются прокладки, после чего все собирается назад в обратной последовательности.

Порядок проведения работ

Подготовительные работы:

Подберите трубу ПВХ (для проводки) или гофротрубу необходимого диаметра. Для этого поместите в отрезок трубы необходимое количество кабеля. Провода должны входить свободно, т.к. всовывать вы их будете уже в смонтированную конструкцию.
Измерьте наружный Ø креплений для выбранной трубы.

Сделайте разметку в необходимом месте на стене. Это лучше делать маркером, т.к. карандаш может сдуваться от работы штробореза или перфоратора

Для перфоратора необходимо чертить две линии, обозначая ширину штробы.
Важно знать. Снимать обои перед штроблением стены нет необходимости, напротив бумага будет препятствовать появлению пыли.

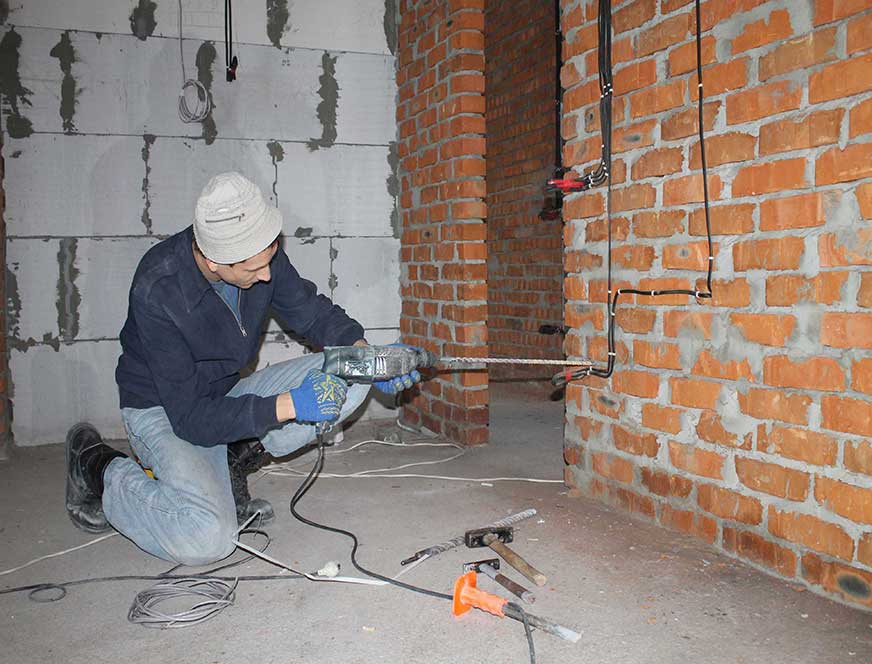

При работе с перфоратором:

1. Вдоль всей отмеченной линии высверливаются отверстия буром Ø 8мм на глубину штробы.
2. Зубилом и канальным зубилом вырубываете канал необходимой формы и глубины.

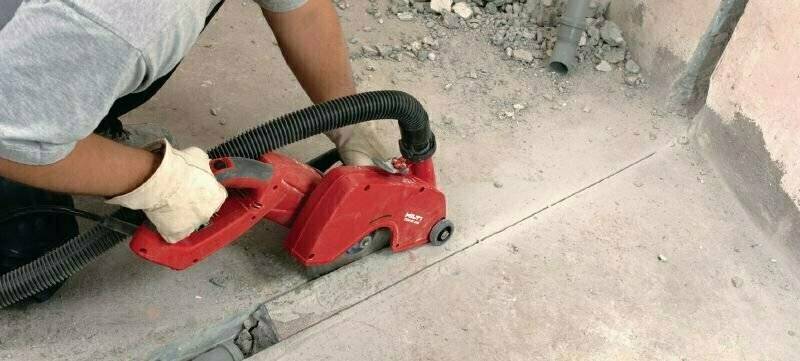

При работе со штроборезом

Выставляете на штроборезе необходимую ширину и глубину канала.
Прорезаете вдоль очерченной линии штробу.
С помощью зубила перфоратора или обычного зубила вырубываете канал необходимой формы.
Важно знать. Разбивайте широкие каналы на несколько линий, чтобы легче было вынимать лишнюю штукатурку, а сам канал получился аккуратнее.. На дно полученного канала креплениями фиксируются трубы, в которые впоследствии втягиваются провода

На дно полученного канала креплениями фиксируются трубы, в которые впоследствии втягиваются провода.

Важно знать. Для фиксации труб на дне штробы лучше использовать специальную хомут скобу с «гребенкой» – она не добавляет ширины и глубины всей конструкции

Экономия дисков

В процессе работы диски штробореза (используются только металлические диски) быстро нагреваются. Интенсивность нагрева зависит от качества самих дисков и от материала изготовления стены. При штроблении стен следует учитывать этот фактор, т.к. чрезмерный нагрев дисков приводит к излишнему расходу.

Сделайте метки с шагом по 15-20 см по всей длине будущего канала, чтобы дойдя до них давать дискам штробореза остыть. В итоге работа будет выполнена быстрее, а расходники прослужат дольше.

Прокат штроборезов как возможность сэкономить без ущерба для качества

Штроборез – аппарат дорогой, и не всегда имеет смысл его приобретать. Если необходимо перенести розетку или сделать ремонт в одной комнате, проще воспользоваться чужим инструментом. При покупке собственного существует вероятность после нескольких часов работы придать аппарат забвению.

Можно одолжить бороздодел у друзей или знакомых, но лучше взять его напрокат. Доводы в пользу аренды очень веские:

1. В прокате жестко контролируется состояние инструмента. У частного лица можно взять неисправный штроборез и долго думать, кто же виновник поломки.
2. Четко оговоренные условия и фиксированная плата дают ощущение свободы пользования. В других ситуациях обязательно присутствуют элемент зависимости и необходимость благодарности.
3. При получении инструмента в аренду специалист обязательно проведет консультирование, а клиент может уточнить все возникшие вопросы и протестировать аппарат.

Аренда штробореза с диском 125 мм будет стоить около 400 рублей в сутки

Арендная плата зависит от мощности штробореза и, как следствие, от размеров режущих элементов, то есть дисков. Прокат штробореза 125 мм будет стоить в сутки от 400 рублей. Доставка может входить в оплату, а может предлагаться как дополнительная услуга.

Штроборез 230 мм будет иметь цену за аренду выше на 25-30%, она составит 600-800 рублей в сутки.

Виды штроборезов

По типу привода все штроборезы делятся на две группы:

1. Ручные модели не имеют электродвигателя. Нарезание канавок происходит за счет усилия рук. Инструмент применяют для штробления мягких материалов, например, пенобетона. Ручным приспособлением нарезают штробы только на мягких материалах
2. Электрические штроборезы оснащены электродвигателем, приводящим в действие режущие диски. Устройство и принцип работы немного напоминает болгарку. Электроинструментом можно штробить твердые материалы: бетон, шлакоблок, кирпич, камень. Электрические модели бывают с одним, двумя и большим количеством режущих дисков

Из других различий можно выделить исполнение инструмента. Например, ручные модели бывают прямые или с изогнутой ручкой. Рукоятка бывает одна или две. Различается исполнение резца. Он может быть одиночным, стационарно приваренным к станине или двухсторонним, закрепленным с помощью болта.

Изогнутая форма штробореза, наличие двух рукояток позволяет равномерно распределить ручное усилие по всей площади нажима

Все электрические модели оснащены двумя рукоятками прямой формы, иначе во время штробления мощный инструмент невозможно удержать руками. По типу пропила, форме, устройству выделяют три вида электрических штроборезов:

1. У прямых моделей рабочие диски располагаются под прямым углом относительно поверхности, где происходит штробление. У электроинструмента прямого типа режущие диски располагаются под прямым углом к обрабатываемой поверхности
2. Угловые модели реже востребованы. Особенность в том, что они имеют механизм регулировки угла, находящегося в области между рабочими дисками и обрабатываемой поверхностью. Угловой машиной удобно штробить углы здания
3. К третьему виду относятся штроборезы, переоборудованные из угловых шлифовальных машин (УШМ или болгарка). Инструмент часто называют гибридом или бороздоделом. При использовании насадки болгарка превращается в машину для нарезки штроб

Для мелких бытовых работ лучший вариант иметь гибридный электроинструмент. Под рукой всегда есть болгарка и машина для нарезки штроб.

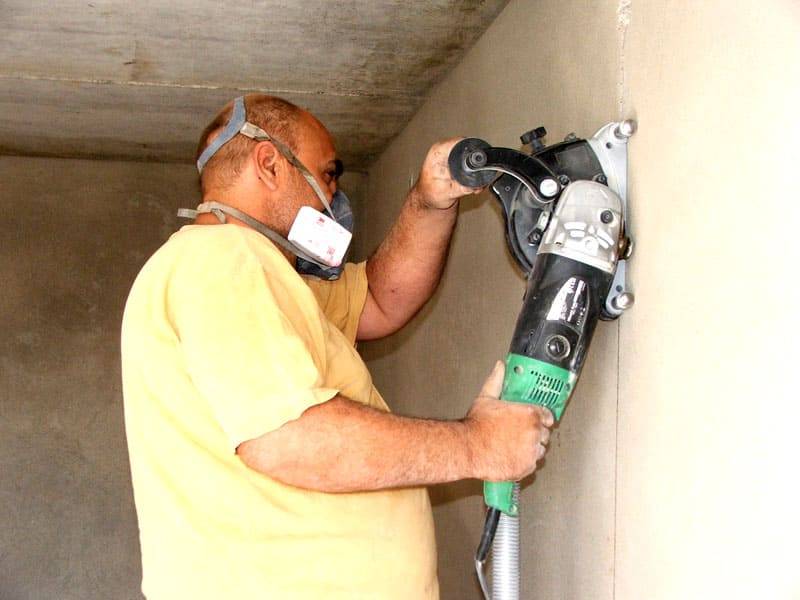

Специальная насадка позволяет быстро переоборудовать УШМ в штроборез

Это интересно: Естественный заземлитель — что можно использовать, а что нет

Техника безопасности

Во время использования штробореза следует соблюдать правила безопасности. Игнорирование данных рекомендаций зачастую приводит к получению серьёзных травм и порче устройства:

1. Можно подключать устройство к сети только с тем напряжением, которое соответствует рекомендованным данным на техническом руководстве к устройству;
2. Перед подключением инструмента к сети следует убедиться в том, что кнопка питания находится в выключенном состоянии;
3. Работать с устройством, на проводах которого нарушена двойная изоляция, запрещено. В противном случае можно получить поражение током;
4. Вентиляционные отверстия на штроборезе должны содержаться в чистоте. Перекрывать их запрещено. По окончании работы следует продуть отверстия сжатым воздухом;
5. Нельзя допускать попадание жидкостей на инструмент и использовать его во влажном состоянии;
6. Перед началом работы следует проверить надёжность закрепления всех гаек и винтов на инструменте;
7. Запрещено оставлять устройство в очень холодных или горячих помещениях. Это может привести к поломке механических или электрических элементов;
8. Во время работы посторонним людям запрещено находиться в непосредственной близости к устройству;
9. До начала штробления следует проверить стены на предмет нахождения в них водяных, электрических или газовых труб;
10. Запрещается держать штроборез во время работы только одной рукой;
11. Нельзя касаться вращающихся частей механизма во время работы;
12. Если произошла поломка диска, следует срочно отключить устройство от сети и произвести его замену;
13. Запрещено работать в помещениях с повышенной пожароопасностью;
14. Нельзя выпускать из рук штроборез до того момента, пока он полностью не выключится;
15. Класть устройство после окончания работы на диски запрещено.

Как правильно пользоваться

Техника использования ручного и электрического инструмента похожа, но имеются и некоторые различия. Поэтому изучить принцип работы каждого из них следует отдельно.

Ручным

Ручные штроборезы применяются для прорезания мягких бетонных смесей и газобетона. Для использования инструмента следует также заранее приобрести направляющую.

Вместо неё разрешается взять деревянную доску достаточной длины с ровными краями.

Для начала на поверхность материала следует нанести разметку чтобы знать, где расположить канавки. Затем по этой полосе нужно прикрутить деревянную доску или направляющую. Закрепить её можно при помощи пары саморезов. Здесь не нужна высокая надёжность крепления, поэтому никаких длинных шурупов использовать не надо.

После закрепления доски по ней следует провести лезвием штробореза. Наличие направляющей поможет избежать образования неровностей на канавке. После того, как на материале будут проделаны необходимые углубления, доску можно убирать и продолжать работу без неё.

Если у человека уже есть опыт работы с ручным штроборезом, направляющую можно не использовать, хотя с ней результат получится аккуратнее. Направлять движение реза следует сверху вниз. Пои этом стоит учитывать, что глубина штробы может отличаться на разных участках, поскольку отрегулировать её на ручном инструменте невозможно.

Электрическим

До начала работы следует определиться с материалом, который необходимо штробить. Для каждого покрытия используется собственный пильный диск.

Затем при помощи уровня на поверхность материала наносится разметка.

Линию следует вести таким образом, чтобы канавка получилась слегка в стороне, ведь проводить по отметке придётся боковую часть платформы. Если мастер будет стараться удержать центр штробореза на линии, то итоговая штроба получится крайне неровной. Во время прорезания инструмент следует двигать сверху вниз. Так нагрузка на руки значительно уменьшится.

После того, как две продольные линии на материале будут закончены, следует выбить центральное пространство между ними. Для этого удобно использовать перфоратор или простое зубило. Для более быстрого завершения работы стоит подобрать ширину зубила или насадки для перфоратора так, чтобы она соответствовала ширине пространства между линиями.

ИНТЕРСКОЛ ОМ-115/1300 – лучший универсальный станок

Удачная компоновка в виде мини-станка с опорной платформой, доступная цена и мощный двигатель предопределили место среди аналогов – проделывание борозд. Стенки паза могут располагаться под прямым или другим углом к поверхности. Последний вариант позволяет выполнить углубление без выемки материала вспомогательной оснасткой. Дополнительные функции – разрезание керамической плитки, черепицы, металла.

ПЛЮСЫ

• Универсальность, совмещает проделывание борозд и функции резания.
• Мощный двигатель.
• Удобство применения по плоским поверхностям.

МИНУСЫ

Требуется переходник под распространённый посадочный диаметр.

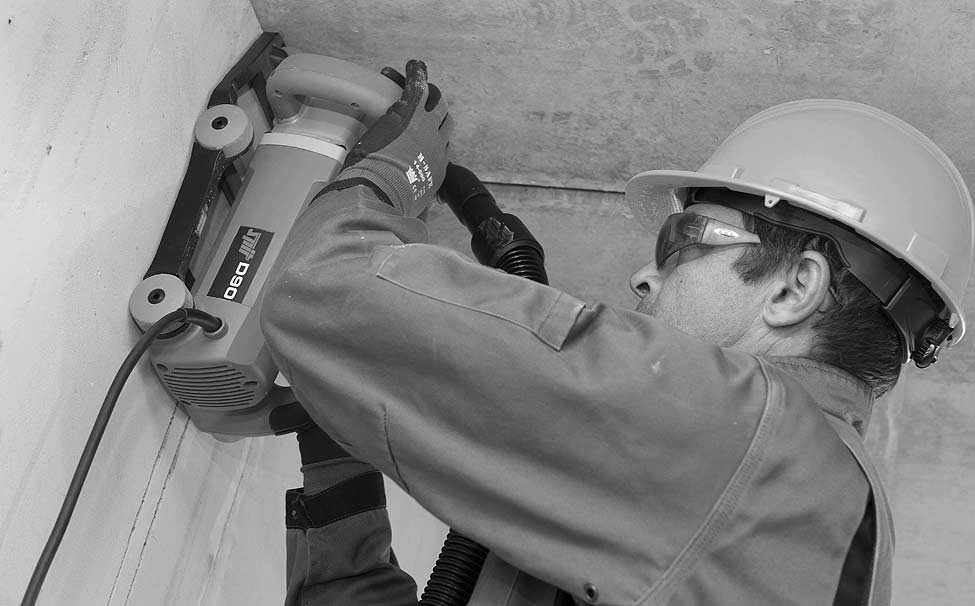

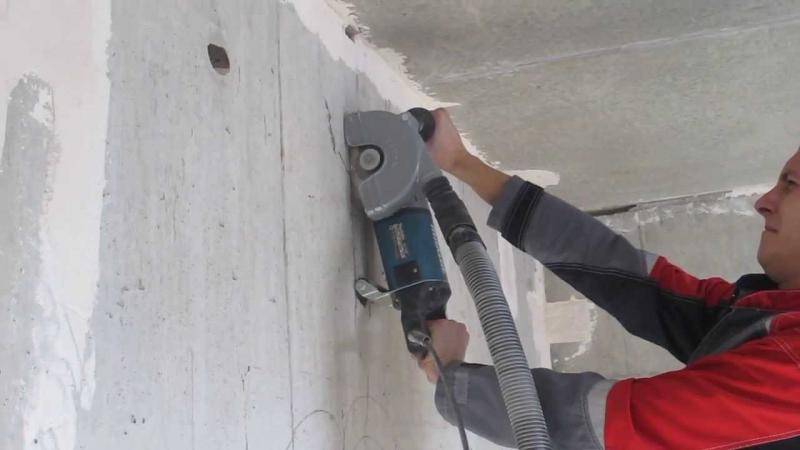

Работа со штроборезом

Это самый производительный аппарат для штробления стен под проводку своими руками. Принцип действия его схож с болгаркой. Рабочая часть снабжена двумя дисками для резки, установленными параллельно. Для изготовления штроб заданной ширины можно регулировать расстояния между дисками, а также изменять их положение для увеличения глубины обработки.

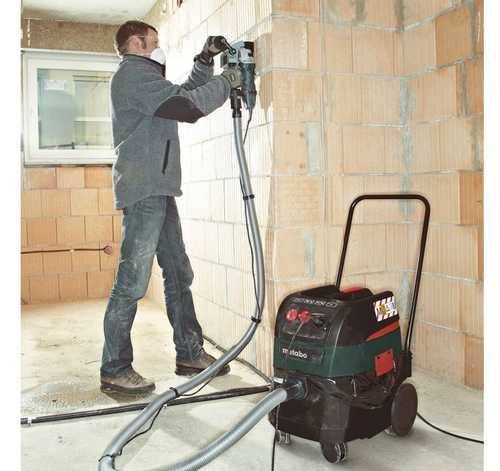

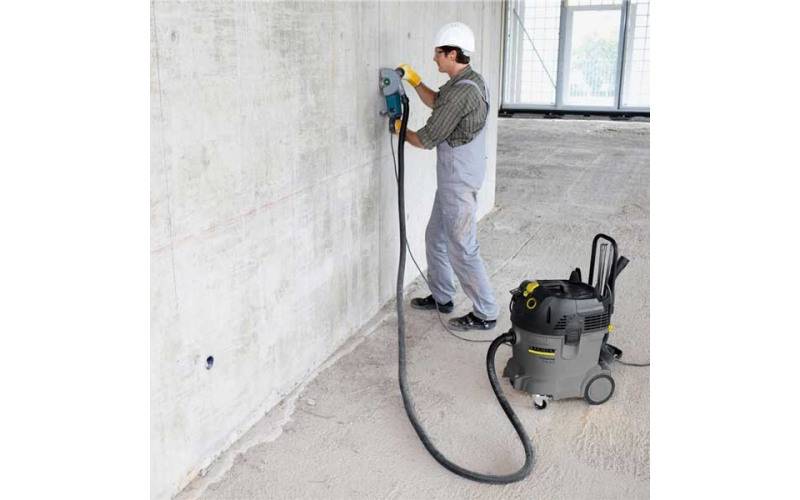

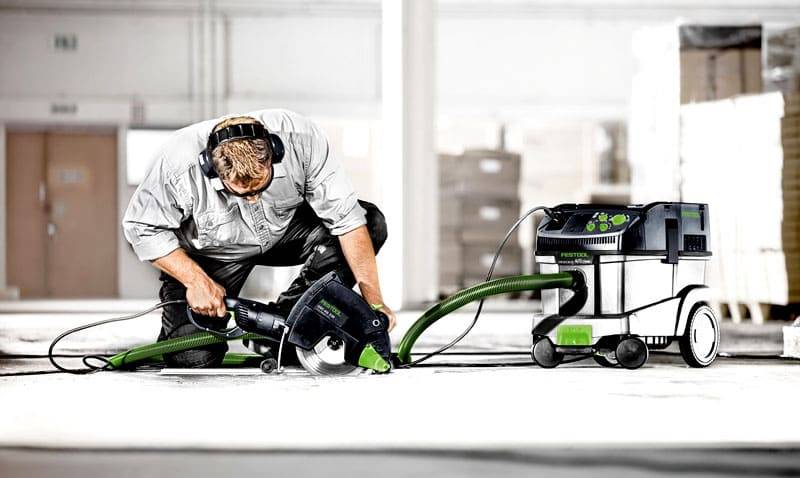

При работе штробореза производится огромное количество пыли, поэтому почти все профессиональные модели имеют защитный кожух и патрубок для подключения пылесоса. Для строителей-рабочих обязательно использование индивидуальных мер защиты — масок, респираторов, очков.

Порядок проведения работ

Подготовительные работы:

Подберите трубу ПВХ (для проводки) или гофротрубу необходимого диаметра. Для этого поместите в отрезок трубы необходимое количество кабеля. Провода должны входить свободно, т.к. всовывать вы их будете уже в смонтированную конструкцию.
Измерьте наружный Ø креплений для выбранной трубы. Диаметр крепления для гофротрубы

Сделайте разметку в необходимом месте на стене. Это лучше делать маркером, т.к. карандаш может сдуваться от работы штробореза или перфоратора. Для перфоратора необходимо чертить две линии, обозначая ширину штробы

Важно знать. Снимать обои перед штроблением стены нет необходимости, напротив бумага будет препятствовать появлению пыли.

При работе с перфоратором:

1. Вдоль всей отмеченной линии высверливаются отверстия буром Ø 8мм на глубину штробы.
2. Зубилом и канальным зубилом вырубываете канал необходимой формы и глубины.

При работе со штроборезом

Выставляете на штроборезе необходимую ширину и глубину канала.
Прорезаете вдоль очерченной линии штробу.
С помощью зубила перфоратора или обычного зубила вырубываете канал необходимой формы

Важно знать. Разбивайте широкие каналы на несколько линий, чтобы легче было вынимать лишнюю штукатурку, а сам канал получился аккуратнее.

На дно полученного канала креплениями фиксируются трубы, в которые впоследствии втягиваются провода.

Важно знать. Для фиксации труб на дне штробы лучше использовать специальную хомут скобу с «гребенкой» — она не добавляет ширины и глубины всей конструкции

Экономия дисков

В процессе работы диски штробореза (используются только металлические диски) быстро нагреваются. Интенсивность нагрева зависит от качества самих дисков и от материала изготовления стены. При штроблении стен следует учитывать этот фактор, т.к. чрезмерный нагрев дисков приводит к излишнему расходу.

Сделайте метки с шагом по 15-20 см по всей длине будущего канала, чтобы дойдя до них давать дискам штробореза остыть. В итоге работа будет выполнена быстрее, а расходники прослужат дольше.

Конструктивные особенности

Внешне инструмент чем-то похож на циркулярную пилу либо болгарку. Основное отличие заключается в том, что на нем установлены параллельно друг другу несколько алмазных дисков.

Ключевые особенности:

• для обеспечения максимальной безопасности при работе, все режущие элементы надежно защищаются кожухом, который дополнительно берет на себя функции по предотвращению сильного распространения пыли и различных мелких частиц;
• многие модели оснащены системой электронной стабилизации с целью снижения уровня вибрации во время рабочего процесса;
• для максимально эффективной и одновременно точной резки инструмент оснащен специальными роликами, направляющими и боковыми захватами;
• многие модели оснащены патрубком для подключения дополнительно пылеотсоса, к которому пыль будет поступать через канавки. Многие производители продают инструмент в комплекте с всасывающим устройством.

Из чего изготавливается

Корпус инструмента изготавливается их ударопрочного:

• пластика – применяется в качестве оболочки двигателя с наличием вентиляции;
• алюминия – применяется во время изготовления редуктора и защитного кожуха.

Рукоятка состоит из высококачественного пластика с резиновыми накладками, благодаря чему исключается вероятность скольжения и части снижает уровень вибрации.

Габариты

Габариты инструмента напрямую зависят:

• мощности двигателя;
• диаметра режущих кругов.

К примеру, при длине от 250 до 580 мм и высоте 300 мм, вес варьируется в пределах от 4 до 13 кг.

Штроборезы весом до 6 кг являются наиболее оптимальным вариантом для домашнего использования. Его возможностей достаточно для того чтобы сделать пазы с размерами 45х45 мм при дисках диаметром в 85 мм.

Мощность

От мощности зависит не только скорость вращения дисков, но и их параметры, что автоматически влияет на штробы.

По такому значению штроборез классифицируется на:

• бытовой – для нерегулярного использования с целью нарезания штроб небольших объемов. Максимальная мощь не превышает 1,3 Вт;
• полупрофессиональный – пользуется популярностью у индивидуальных мастеров при любой интенсивности. Мощность достигает 2 Вт.

Профессиональные инструменты используются в строительных компаниях, поскольку оно отличается своей дороговизной. Максимальная мощность достигает 2 кВт.

Как выбрать штраборез для электрика – необходимо учитывать объемы и интенсивность работы. Оптимальным решением при постоянной занятости станет покупка полупрофессионального инструмента.

Оснащение штроборезов

Для обеспечения комфортной и одновременно безопасной работы с инструментом, многие производители устанавливают на свои модели многочисленные дополнительные приспособления. Многие элементы являются обязательными, а некоторые только улучшают технические характеристики.

Основными из них являются:

защитный кожух – исключает вероятность свободного разлета, не только пыли, но и мелких частиц, дополнительно накрывает режущие диски для избегания случайного прикосновения мастера к ним во время выполнения работы. Дополнительно на нем отображено направление движения шпинделя

Часто идет в комплекте с пылевым кожухом;
пылесос – для установки на защитном кожухе должен быть патрубок;
блокировка включения по неосторожности – отличная опция, которая исключает вероятность травматизма. Часто имеет вид флажка, редко выступает дополнительной кнопкой;
защита двигателя от возможного перегруза и одновременно ненормального режима работы – позволяет избежать необходимости в дорогостоящем ремонте инструмента;
уменьшение вибрации

Такая система имеет вид резиновых накладок на рукоятке и специальные амортизаторы, позволяющие гасить произвольные движения корпуса. Дополнительно исключает вероятность тоннельного синдрома запястий;
направляющие ролики – гарантируют плавное перемещение инструмента с максимальной точностью вдоль намеченных линий;
регулятор глубины реза – позволяет обеспечить максимально точную настройку уровня заглубления дисков в обрабатывающую поверхность, особенно при наличие специальной шкалы. Встречаются большие диаметры дисков до 360 мм, однако модели инструмента, которые могут с ним полноценно работать, стоят на порядок дороже, из-за чего использование актуально только для крупных строительных компаний.

В большинстве случаев инструмент комплектуется исключительно дисками по бетону, которые считаются наиболее оптимальными для многих перекрытий. Однако существуют еще и по дереву, но такая работа часто выполняется с использованием фрезера, что более целесообразно.
