Как правильно выбрать
Конструктивно данный элемент представляет собой шайбу, разрезанную с одного края. Но существует разные типы стопорных колец: они могут быть с ушками для быстрой фиксации, эксцентрические, концентрические и пр.
Чтобы не ошибиться с выбором данного крепежного элемента, необходимо:
- Понять, какое сечение должно быть у элемента. Он может быть прямоугольным или круглым, изготовленным из ленты или проволоки.
- Что именно планируется фиксировать и каким образом. При креплении на вал используется стандарт DIN 471 или ГОСТ 13942, в отверстии – DIN 472 или ГОСТ 13943. Также учитывайте форму изделия: у них могут быть ушки, откосы, дополнительные отверстия и пр.
- Какой размер необходим. Обычно маркировка делается по диаметру (он соответствует диаметру посадочного места или отверстия, в которое устанавливается крепеж). Внешние устройства меряют по внутреннему диаметру, а внутренние – по внешнему. Размер самого изделия при этом немного больше, чтобы оно без проблем вставало на свое место.
- Из какого материала должно быть изготовлено стопорное кольцо на вал, какая марка стали подойдет для ваших целей. Тут все зависит от того, что именно будет фиксироваться и в каких условиях работает изделие. Большинство элементов выполняется из высокоуглеродистой стали класса 65Г, но их делают и из пружинных 60С2А или нержавейки 40х13.
- Какой тип покрытия необходим. В большинстве случаев применяется оксидирование путем промасливания, но есть и варианты исполнения с цинком или кадмием.
Данный тип крепления считается наиболее практичным и надежным. К его достоинствам относится быстрый монтаж, а также возможность беспроблемного снятия, экономия свободного пространства, низкая стоимость и высокая технологичность. Кольцо обеспечивает качественную фиксацию элементов. Его используют в автомобилестроении, в станкостроении и других отраслях производства.
Источник
Приспособление для снятия стопорных колец своими руками
У многих, наверное, бывали случаи, когда нужно открутить винтик с нестандартной головкой, снять/одеть детальку в труднодоступном месте и т.д. и т.п. В общем обзор посвящен как раз такому специфическому инструменту, необходимость в котором возникает не чаще раза в год, но когда он нужен, то лучше если он будет. Кому интересно — заглядываем под «кат»
Как-то мне понадобилось заменить косильную катушку для триммера — старая «умерла». Ну, ясное дело, отвертка и руки у меня есть. Открутил что откручивается, снял что снимается… И вот засада.
В глубине сибирских На валу сидит стопорное кольцо, снятие которого без спец-инструмента занимает довольно длительное время.
С помощью 2-х гвоздей, плоской отвертки, раза с 20-го я это колечко таки снял (одевать гораздо проще), но наткнувшись на «али» на этот товар, я решился таки на покупку, благо цена была не высокая, да и купон Welcomeback_User_Coupon_Oct_R1_2_1 на $2 пришелся как нельзя кстати.
Через 3 дня продавец предоставил мне номер отслеживания, а спустя 16 дней я получил бандерольку.
Клещи упакованы в блистер, на обратной стороне которого имеется инструкция по эксплуатации.
В комплекте идут дополнительные насадки под 45° и 90° для различных «ситуаций». Клещи универсальные — работают как на разжимание (для снятия стопорного кольца с вала), так и на сжимание (если сидит внутри трубки).
Достаточно нажать на центральный подпружиненый штырек, вытянуть «замок», вытащить его, а затем надеть насадку с другой стороны клещей на штыри и снова зафиксировать. Вуаля! Таким образом соблюден принцип «лишнего инструмента в доме не бывает» и при следующей замене катушки, когда она снова развалится, будет сэкономлено 20 минут времени и много нервов.
Ну конечно же не ради одного ремонта триммера я купил эти клещи, кольца есть во многих инструментах, которые рано или поздно придется разбирать/смазывать/чинить.
Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.
Что такое стопорное кольцо
Из-за похожего названия и формы кольца многие путают стопорное кольцо со стопорной шайбой. Несмотря на схожесть названия и внешнего вида, у них принципиально разные функции.
Стопорная шайба фиксирует резьбовое соединение, предотвращая вращательное движение гайки или головки болта.
Стопорное кольцевое крепление препятствует осевому перемещению подшипника, вала, оси вращения или другого конструктивного элемента.
На деталях механизма, которые необходимо зафиксировать от осевого перемещения, протачивают или фрезеруют узкий пал, чуть шире высоты кольца. Кольцо в сжатом или растянутом состоянии заводят в паз и отпускают. Деталь сжимается, охватывая вал, или разжимается, фиксируя подшипник в отверстии.
Чтобы снять крепление, требуется также разжать или свести ушки.
Кольцевые стопорные крепления широко используются во всех отраслях машиностроения, от часового производства до горно-обогатительной техники, от бумагоделательных машин до велосипедов, от бытовой техники до космических кораблей.
Виды стопорных колец
Существует два основных вида стопорных кольцевых соединений:
- Внутренние. Служат для фиксации деталей внутри отверстий. Используются при креплении подшипников. Ушки выступают внутрь. Для установки их нужно сжать, чтобы длина внешней окружности уменьшилась, завести деталь во внутренний паз и отпустить ушки. Деталь распрямится и частично попадет в паз, а частично будет выступать из него. Эта выступающая часть и не даст подшипнику, упирающемуся в нее, двигаться в осевом направлении. Чтобы снять крепление, ушки нужно развести.
- Внешние. Применяются для крепления деталей на валах, осях, штоках. Надеваются на вал снаружи, ушки выступают на внешнюю сторону изделия, разрез между ними минимальный. Для монтажа ушки раздвигают, длина внутренней окружности изделия увеличивается, и его можно надеть на вал или ось, подвести в проточенному пазу. После этого ушки отпускают, деталь под действием сил упругости сжимается, плотно садится в паз, оставляя снаружи кольцевой бортик. Он и не даст детали перемещаться в осевом направлении. Чтобы снять такую деталь, ушки сводят вместе.
Съемники стопорных колец и их основные характеристики
Как и все инструменты, съемники имеют свои основные характеристики, о которых будет полезно узнать тем, кто планирует приобрести эти устройства.
- Размер губок — один из важнейших параметров, который определяет способность инструмента работать с креплениями, располагающимися в углублениях и труднодоступных местах. Чем длиннее губки инструмента, тем меньшее усилие требуется прикладывать для сжатия или разжимания стопорного кольца при его снятии или установке. Размеры указываются непосредственно на самом инструменте
- Длина рукояток — чем больше размер ручек, тем удобнее пользоваться инструментом
- Форма губок — различают съемники, выпускаемые с прямыми наконечниками, а также загнутыми под углом 90 градусов. Если прямые используются для доступа к отдаленно расположенным кольцам, то загнутые применяются при работе в труднодоступных местах
- Диаметр или толщина губок — они должны быть соизмеримы с размерами отверстий на ушках деталей. Если инструмент не предназначен для демонтажа тонких или толстых разрезных шайб, то не следует пытаться им воспользоваться. Это может привести как к отламыванию одной из губок на съемнике, так и к повреждению ушек на стопорном кольце
- Функция обратного отгиба губок — такой механизм применяется на съемниках внешнего типа, предназначающиеся для работы с наружными стопорными кольцами, функционирующие в режиме разжимания
Наиболее популярными вариантами съемников являются универсальные модели. Они позволяют не только применять губки разной длины и толщины путем их замены на инструменте, но еще и работать со стопорными кольцами разных видов (внутренние и внешние). К достоинствам универсальных съемников относится их стоимость, так как один инструмент стоит дешевле, чем целый набор. Большинство моделей оснащается механизмами ограничения усилия, что исключает вероятность повреждения тонких деталей.
При использовании универсальных съемников немаловажно применять наконечники из одинаковых пар. Их отличие по длине или диаметру приведет к негативным последствиям
Во время снятия или установки деталь может выскользнуть и попасть в человека или технику.
Это интересно!Недостаток универсальных съемников в том, что для их изготовления используются не всегда качественные материалы. Если планируете приобрести универсальный инструмент, то нужно выбирать среди моделей известных марокTopTul, Jonneswayи другие.

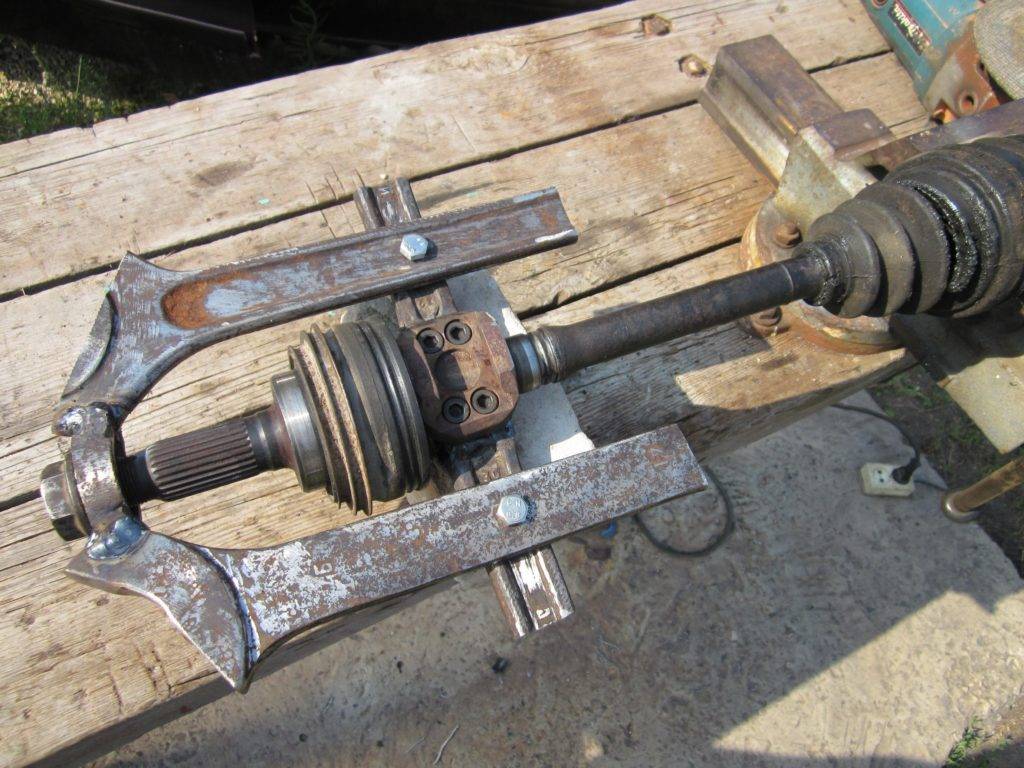

Съемник ШРУСа: разновидности и способ самостоятельно изготовления
Шарнир равных угловых скоростей выполняет функцию карданного соединения, только его конструкция намного сложнее. Фактически, это мощный шарикоподшипник с плавающим сепаратором, к обоймам которого прикреплены ступица и полуось передней подвески автомобиля. Корпус шарнира называют гранатой, по причине внешнего сходства. Конструкция создана, как неразборная.
Съемник ШРУСа: разновидности и принцип действия
Общая техника, как снять гранату с полуоси, достаточно проста – необходимо тянуть узлы в противоположные стороны с большим усилием. Руками этого не сделать, нужен механический съемник для ШРУСа.
Подобные приспособления дают возможность сэкономить на посещение автомастерской. Приобрести инструмент можно в любом авто магазине: как универсальный, так и для конкретных моделей ШРУС.
Устройство наружного ШРУСа
В корпусе шарнира расположена обойма с шариками, в которую с помощью шлицевого соединения вставлена полуось. Внутри т.н. стакана расположены механические стопоры, размер которых не позволяет извлечь обойму в сборе. Полуось зафиксирована стопорным кольцом, доступа к которому нет. Это не силовой элемент, стопор предназначен для того, чтобы граната не развалилась при транспортировке. Тем не менее, пользуясь обычными инструментами, без специальных съёмников разъединить шлицы невозможно.
Как произвести ремонт ШРУСа своими руками?
Для замены пыльников или всего наружного шарнира, применяется съемник гранаты. Приспособление преодолевает сопротивление стопорного кольца и выводит шлицевое соединение из обоймы.
Характеристики съемников стопорных колец
Для того, чтобы смотреть во всем разнообразии моделей кольцесъемников, предлагаемых отечественными и заграничными изготовителями, желательно знать важные параметры, характеризующие данные устройства. К ним относится:
- Длина губок. Такой параметр определяет способность съемника работать с креплениями, находящимися в впадинах и прочих сложнодоступных местах. Необходимо не забывать, что с удлинением губок, по закону рычага, уменьшается усилие сжатия (при равном усилии на рукоятках)
- Длина рукояток. Оказывает влияние на удобство использования и на максимальное усилие сжатия или разведения ушек.
- Форма наконечников. Применяются как прямые, так и загнутые под определенным углом (от 0 до 90°). Прямые дают возможность развивать большее усилие, загнутые удобнее во время работы в впадинах.
- Диаметр наконечников. Должен быть если есть возможность ближе к диаметру отверстий в ушках. Очень толстый наконечник просто не пройдёт в отверстие, а очень тонкий скорее всего не выдержит нагрузки и поломаться. Более того с тонких наконечников кольцо может соскользнуть.
- Обратный отгиб наконечников. Применяется на внешних съемниках, для разжимания ушек. Отгиб увеличивает надежность удержания кольца.
Такие характеристики съемников для стопорных колец актуальны для классических конструкций. На рынке предлагаются многофункциональные съемники. У них наконечники губок сделаны снимающимися, их можно быстро снять и поменять на иную, намного лучшую к такому случаю пару. Селектором переключаются режимы разжатие/сжатие, дополнительный шарнир дает возможность менять наклонный угол губок от 0 до 90°.
Многие модели снабжены ограничителем усилия. Это дает возможность настраивать максимальное усилие разжатия или сжатия, не давая повредить тонкие кольца.
Во время использования многофункциональных съемников нужно быть внимательным при подборе наконечников. Допускается применять лишь те наконечники, которые сделаны тем же производителем либо указаны им в качестве совместимых.
Решительно недопустимо совместное применение наконечников из различных пар, выделяющихся по длине, наклонному углу или обратному изгибу. Это приведет к повреждению устройства. Другое неприятно последствие- деталь крепежа может сорваться с губок и отправиться в сумасбродный полет. Потому как металл при сжатии или разжатии запасает очень много энергии, возможно повреждение оборудования мастерской или нанесение серьезные травмы людям.
Во время работы с кольцевыми креплениями и съемниками в первую очередь применение средств индивидуальной защиты — небьющихся рабочих очков (лицевого щитка) и защитных перчаток.
Двухраспорные анкерные изделия с кольцом
Такой крепежный элемент, как анкер двухраспорный с кольцом, позволяет получать соединения, отличающиеся повышенной прочностью и надежностью. Используется он в тех случаях, когда необходимо выполнить крепеж предметов, отличающихся значительной массой, в строительных конструкциях из пористых и даже пустотелых материалов. Надежность крепления анкера с кольцом обеспечивается особенностями конструкции такого крепежного изделия.
Кольцо у двухраспорного анкера проваривается с целью исключения разгиба
Основой такого анкерного болта являются две (а в некоторых случаях и три) гильзы, каждая из которых разжимается при закручивании резьбовой шпильки, воздействующей на них своим конусным наконечником. За счет такой конструкции крепежный элемент подобного типа обеспечивает высокую надежность болта, монтаж которого выполняется даже в очень рыхлых и пустотелых строительных материалах. С учетом того, что для одновременного разжатия двух распорных элементов требуются значительные усилия, в конструкции такого анкерного болта предусмотрена специальная гайка, навариваемая на резьбовой шпильке под кольцом. Большим плюсом наличия этой гайки является и то, что при ее применении не повреждается кольцо, которое не используется для закручивания крепежа.

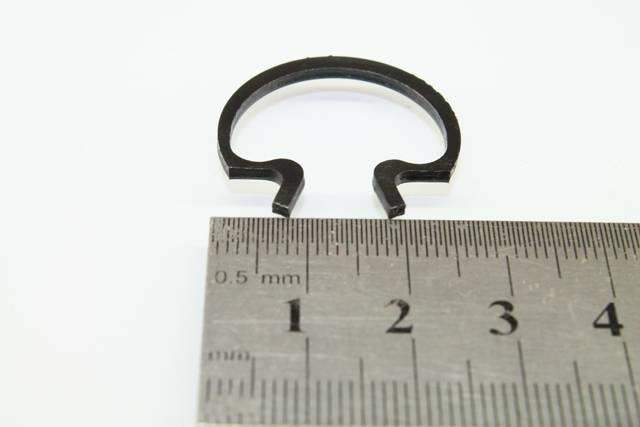

Как выглядит стопорное кольцо?
Многие по ошибке путают стопорную шайбу со стопорным кольцом из-за названия и круглой формы. Однако, на самом деле, между двумя этими изделиями существует большая разница. В первую очередь, стопорное кольцо — это незамкнутая окружность, то есть в нем имеется небольшой проём. Кроме того, на стопорном кольце имеются специальные ушки, с помощью которых деталь надежно фиксируется в конструкции, поскольку ушки выступают в качестве плеча, то есть рычага.
Производство стопорных колец
Производство стопорных колец подразумевает строгое соблюдение всех стандартов, установленных нормами ГОСТ 13940-86, ГОСТ 13942-86 или же DIN 471 для наружных, а также нормативами ГОСТ 13941-86, ГОСТ 13943-86 и европейским аналогом DIN 472 для внутренних колец. Согласно предписаниям данных стандартов, материалом для изготовления данных изделий служат углеродистая сталь 65Г, конструкционная сталь 60С2А, жаропрочная сталь 40Х13 и другие марки.
Для производства стопорных колец обычно используют листы и ленты стали, реже их создают из круглой либо овальной проволоки. Кольца изготавливаются с прямоугольным сечением по умолчанию, но в некоторых случаях, по пожеланию заказчика, их производство может выполняться по заданному чертежу. Все стальные заготовки в обязательном порядке должны пройти дополнительную термическую обработку. Их поверхность обрабатывается с помощью одного из покрытий:
- цинка
- кадмия
- фосфата
- оксида
Типы стопорных колец
Стопорные кольца подбирают под конкретный узел определенного механизма исходя из эксплуатационных условий и конструкционных особенностей изделия. Так, например, для фиксации элементов на валу применяют наружные стопорные кольца. Для фиксации разных изделий непосредственно в самом отверстии задействуют уже внутренние стопорные кольца. Типы стопорных колец различаются по направлению ушек: на внешних они направлены наружу, на внутренних — внутрь.
Применение стопорных колец
Применение стопорных колец в промышленности можно наблюдать практически во всех производственных сферах, где задействуются различные механизмы. Особенно часто их встречают в машиностроении, судостроении, авиастроении, вагоностроении, станкостроении и подобных отраслях. Устанавливать такие изделия можно в редукторах, моторах и других элементах, которые осуществляют вращение на своих собственных осях и нуждаются в очень надежной фиксации.
DIN 472 Кольцо стопорное внутреннее
Главная»Кольца DIN» DIN 472 Кольцо стопорное внутреннее продажа
DIN 472 Кольцо стопорное внутреннее
для отверстия, пружинное упорное эксцентрическое. Диаметр отверстия от 8 до 300 мм.
Материалы:
- Сталь пружинная
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: 1.4034, 1.4122, 1.4310, 1.4568
Таблица размеров внутренних стопорных колец DIN 472 для отверстий (нормальный тип) в мм
| d1 | s | d3 | а | b | d5 | d2 | m | n | d4 |
| 8 | 0.8 | 8.7 | 2.4 | 1.1 | 1 | 8.4 | 0.9 | 0.6 | 3 |
| 9 | 0.8 | 9.8 | 2.5 | 1.3 | 1 | 9.4 | 0.9 | 0.6 | 3.3 |
| 10 | 1 | 10.8 | 3.2 | 1.4 | 1.2 | 10.4 | 1.1 | 0.6 | 3.7 |
| 11 | 1 | 11.8 | 3.3 | 1.5 | 1.2 | 11.4 | 1.1 | 0.6 | 4.1 |
| 12 | 1 | 13 | 3.4 | 1.7 | 1.5 | 12.5 | 1.1 | 0.8 | 4.9 |
| 13 | 1 | 14.1 | 3.6 | 1.8 | 1.5 | 13.6 | 1.1 | 0.9 | 5.4 |
| 14 | 1 | 15.1 | 3.7 | 1.9 | 1.7 | 14.6 | 1.1 | 0.9 | 6.2 |
| 15 | 1 | 16.2 | 3.7 | 2 | 1.7 | 15.7 | 1.1 | 1.1 | 7.2 |
| 16 | 1 | 17.3 | 3.8 | 2 | 1.7 | 16.8 | 1.1 | 1.2 | 8 |
| 17 | 1 | 18.3 | 3.9 | 2.1 | 1.7 | 17.8 | 1.1 | 1.2 | 8.8 |
| 18 | 1 | 19.5 | 4.1 | 2.2 | 2 | 19 | 1.1 | 1.5 | 9.4 |
| 19 | 1 | 20.5 | 4.1 | 2.2 | 2 | 20 | 1.1 | 1.5 | 10.4 |
| 20 | 1 | 21.5 | 4.2 | 2.3 | 2 | 21 | 1.1 | 1.5 | 11.2 |
| d1 | s | d3 | а | b | d5 | d2 | m | n | d4 |
| 21 | 1 | 22.5 | 4.2 | 2.4 | 2 | 22 | 1.1 | 1.5 | 12.2 |
| 22 | 1 | 23.5 | 4.2 | 2.5 | 2 | 23 | 1.1 | 1.5 | 13.2 |
| 24 | 1.2 | 25.9 | 4.4 | 2.6 | 2 | 25.2 | 1.3 | 1.8 | 14.8 |
| 25 | 1.2 | 26.9 | 4.5 | 2.7 | 2 | 26.2 | 1.3 | 1.8 | 15.5 |
| 26 | 1.2 | 27.9 | 4.7 | 2.8 | 2 | 27.2 | 1.3 | 1.8 | 16.1 |
| 28 | 1.2 | 30.1 | 4.8 | 2.9 | 2 | 29.4 | 1.3 | 2.1 | 17.9 |
| 30 | 1.2 | 32.1 | 4.8 | 3 | 2 | 31.4 | 1.3 | 2.1 | 19.9 |
| 31 | 1.2 | 33.4 | 5.2 | 3.2 | 2.5 | 32.7 | 1.3 | 2.6 | 20 |
| 32 | 1.2 | 34.4 | 5.4 | 3.2 | 2.5 | 33.7 | 1.3 | 2.6 | 20.6 |
| 34 | 1.5 | 35.5 | 5.4 | 3.3 | 2.5 | 35.7 | 1.6 | 2.6 | 22.6 |
| 35 | 1.5 | 37.8 | 5.4 | 3.4 | 2.5 | 37 | 1.6 | 3 | 23.6 |
| 36 | 1.5 | 38.8 | 5.4 | 3.5 | 2.5 | 38 | 1.6 | 3 | 24.6 |
| 37 | 1.5 | 39.8 | 5.5 | 3.6 | 2.5 | 39 | 1.6 | 3 | 25.4 |
| 38 | 1.5 | 40.8 | 5.5 | 3.7 | 2.5 | 40 | 1.6 | 3 | 26.4 |
| 40 | 1.75 | 43.5 | 5.8 | 3.9 | 2.5 | 42.5 | 1.85 | 3.8 | 27.8 |
| 42 | 1.75 | 45.5 | 5.9 | 4.1 | 2.5 | 44.5 | 1.85 | 3.8 | 29.6 |
| 45 | 1.75 | 48.5 | 6.2 | 4.3 | 2.5 | 47.5 | 1.85 | 3.8 | 32 |
| 47 | 1.75 | 50.5 | 6.4 | 4.4 | 2.5 | 49.5 | 1.85 | 3.8 | 33.5 |
| 48 | 1.75 | 51.5 | 6.4 | 4.5 | 2.5 | 50.5 | 1.85 | 3.8 | 34.5 |
| 50 | 2 | 54.2 | 6.5 | 4.6 | 2.5 | 53 | 2.15 | 4.5 | 36.3 |
| d1 | s | d3 | а | b | d5 | d2 | m | n | d4 |
| 52 | 2 | 56.2 | 6.7 | 4.7 | 2.5 | 55 | 2.15 | 4.5 | 37.9 |
| 55 | 2 | 59.2 | 6.8 | 5 | 2.5 | 58 | 2.15 | 4.5 | 40.7 |
| 56 | 2 | 60.2 | 6.8 | 5.1 | 2.5 | 59 | 2.15 | 4.5 | 41.7 |
| 58 | 2 | 62.2 | 6.9 | 5.2 | 2.5 | 61 | 2.15 | 4.5 | 43.5 |
| 60 | 2 | 64.2 | 7.3 | 5.4 | 2.5 | 63 | 2.15 | 4.5 | 44.7 |
| 62 | 2 | 66.2 | 7.3 | 5.5 | 2.5 | 65 | 2.15 | 4.5 | 46.7 |
| 63 | 2 | 67.2 | 7.3 | 5.6 | 2.5 | 66 | 2.15 | 4.5 | 47.7 |
| 65 | 2.5 | 69.2 | 7.6 | 5.8 | 3 | 68 | 2.65 | 4.5 | 49 |
| 68 | 2.5 | 72.5 | 7.8 | 6.1 | 3 | 71 | 2.65 | 4.5 | 51.6 |
| 70 | 2.5 | 74.5 | 7.8 | 6.2 | 3 | 73 | 2.65 | 4.5 | 53.6 |
| 72 | 2.5 | 76.5 | 7.8 | 6.4 | 3 | 75 | 2.65 | 4.5 | 55.6 |
| 75 | 2.5 | 79.5 | 7.8 | 6.6 | 3 | 78 | 2.65 | 4.5 | 58.6 |
| 78 | 2.5 | 82.5 | 8.5 | 6.8 | 3 | 81 | 2.65 | 4.5 | 60.1 |
| 80 | 2.5 | 82.5 | 8.5 | 7 | 3 | 83.5 | 2.65 | 5.3 | 62.1 |
| 82 | 2.5 | 87.5 | 8.5 | 7 | 3 | 85.5 | 2.65 | 5.3 | 64.1 |
| 85 | 3 | 90.5 | 8.6 | 7.2 | 3.5 | 88.5 | 3.15 | 5.3 | 66.9 |
| 88 | 3 | 93.5 | 8.6 | 7.4 | 3.5 | 91.5 | 3.15 | 5.3 | 69.9 |
| 90 | 3 | 95.5 | 8.6 | 7.6 | 3.5 | 93.5 | 3.15 | 5.3 | 71.9 |
| 92 | 3 | 97.5 | 8.7 | 7.8 | 3.5 | 95.5 | 3.15 | 5.3 | 73.7 |
| 95 | 3 | 100.5 | 8.8 | 8.1 | 3.5 | 98.5 | 3.15 | 5.3 | 76.5 |
| 98 | 3 | 103.5 | 9 | 8.3 | 3.5 | 101.5 | 3.15 | 5.3 | 79 |
| 100 | 3 | 105.5 | 9.2 | 8.4 | 3.5 | 103.5 | 3.15 | 5.3 | 80.6 |
| d1 | s | d3 | а | b | d5 | d2 | m | n | d4 |
| 102 | 4 | 108 | 9.5 | 8.5 | 3.5 | 106 | 4.15 | 6 | 82 |
| 105 | 4 | 112 | 9.5 | 8.7 | 3.5 | 109 | 4.15 | 6 | 85 |
| 108 | 4 | 115 | 9.5 | 8.9 | 3.5 | 112 | 4.15 | 6 | 88 |
| 110 | 4 | 117 | 10.4 | 9 | 3.5 | 114 | 4.15 | 6 | 88.2 |
| 112 | 4 | 119 | 10.5 | 9.1 | 3.5 | 116 | 4.15 | 6 | 90 |
| 115 | 4 | 122 | 10.5 | 9.3 | 3.5 | 119 | 4.15 | 6 | 93 |
| 120 | 4 | 127 | 11 | 9.7 | 3.5 | 124 | 4.15 | 6 | 96.9 |
| 125 | 4 | 132 | 11 | 10 | 4 | 129 | 4.15 | 6 | 101.9 |
| 130 | 4 | 137 | 11 | 10.2 | 4 | 134 | 4.15 | 6 | 106.9 |
| 135 | 4 | 142 | 11.2 | 10.5 | 4 | 139 | 4.15 | 6 | 111.5 |
| 140 | 4 | 147 | 11.2 | 10.7 | 4 | 144 | 4.15 | 6 | 116.5 |
| 145 | 4 | 152 | 11.4 | 10.9 | 4 | 149 | 4.15 | 6 | 121 |
| 150 | 4 | 158 | 12 | 11.2 | 4 | 155 | 4.15 | 7.5 | 124.8 |
| 155 | 4 | 164 | 12 | 11.4 | 4 | 160 | 4.15 | 7.5 | 129.8 |
| 160 | 4 | 169 | 13 | 11.6 | 4 | 165 | 4.15 | 7.5 | 132.7 |
| 165 | 4 | 174.5 | 13 | 11.8 | 4 | 170 | 4.15 | 7.5 | 137.7 |
| 170 | 4 | 179.5 | 13.5 | 12.2 | 4 | 175 | 4.15 | 7.5 | 141.6 |
| 175 | 4 | 184.5 | 13.5 | 12.7 | 4 | 180 | 4.15 | 7.5 | 146.6 |
| 180 | 4 | 189.5 | 14.2 | 13.2 | 4 | 185 | 4.15 | 7.5 | 150.2 |
| 185 | 4 | 194.5 | 14.2 | 13.7 | 4 | 190 | 4.15 | 7.5 | 155.2 |
| d1 | s | d3 | а | b | d5 | d2 | m | n | d4 |
| 190 | 4 | 199.5 | 14.2 | 13.8 | 4 | 195 | 4.15 | 7.5 | 160.2 |
| 195 | 4 | 204.5 | 14.2 | 13.8 | 4 | 200 | 4.15 | 7.5 | 165.2 |
| 200 | 4 | 209.5 | 14.2 | 14 | 4 | 205 | 4.15 | 7.5 | 170.2 |
| 210 | 5 | 222 | 14.2 | 14 | 4 | 216 | 5.15 | 9 | 180.2 |
| 220 | 5 | 232 | 14.2 | 14 | 4 | 226 | 5.15 | 9 | 190.2 |
| 230 | 5 | 242 | 14.2 | 14 | 4 | 236 | 5.15 | 9 | 200.2 |
| 240 | 5 | 252 | 14.2 | 14 | 4 | 246 | 5.15 | 9 | 210.2 |
| 250 | 5 | 262 | 14.2 | 14 | 4 | 256 | 5.15 | 9 | 220.2 |
| 260 | 5 | 275 | 16.2 | 16 | 5 | 268 | 5.15 | 12 | 226 |
| 270 | 5 | 285 | 16.2 | 16 | 5 | 278 | 5.15 | 12 | 236 |
| 280 | 5 | 295 | 16.2 | 16 | 5 | 288 | 5.15 | 12 | 246 |
| 290 | 5 | 305 | 16.2 | 16 | 5 | 298 | 5.15 | 12 | 256 |
| 300 | 5 | 315 | 16.2 | 16 | 5 | 308 | 5.15 | 12 | 266 |
| d1 | s | d3 | а | b | d5 | d2 | m | n | d4 |
Обозначения: d1 — диаметр отверстия s — толщина кольца d3 — наружный диаметр кольца а — ширина ушка b — макс. ширина кольца d5 — диаметр отверстия m — ширина канавки n — высота кромки d4 — диаметр окружности
Аналог DIN 472:
ГОСТ 13943-86 — пружинные упорные плоские внутренние эксцентрические кольца классов точности А, В и С и канавки для них, предназначенные для закрепления от осевого смещения подшипников качения и других деталей в отверстиях диаметром от 8 до 320 мм.
Вы можете заказать и купить внутренние стопорные кольца DIN 472 оптом по договорным ценам.
Монтаж и демонтаж стопорных шайб
Для того чтобы установить стопорную шайбу, ее размещают между головкой резьбового крепежного элемента (болта, винта и т. п.) и той поверхностью, в которую он ввинчивается.
При затяжке соединения она сжимается, чему препятствует ее упругость.
В итоге создается сила трения, препятствующая самораскручиванию соединения.
Поскольку прочность соединения с использованием стопорных шайб достаточно высока, то их демонтаж является более сложной задачей, чем установка.
Следует заметить, что в некоторых случаях для этого приходится использовать такие инструменты, как молоток и зубило.
Основная же задача состоит в том, чтобы немного сдвинуть этот крепежный элемент с места, в результате чего соединение ослабится, и резьбовой элемент можно будет просто выкрутить.
Еще один способ состоит в использовании съемников, предназначенных специально для «устранения» из соединений стопорных шайб и колец.
Читать также: Продольная и поперечная подача
Следует, однако, иметь в виду, что их применение практически всегда ведет к повреждению этих деталей.
Тема раздела Электродвигатели, регуляторы, мотоустановки в категории Cамолёты — Электролеты
; пока ковырялся в двигателе турниги сломал стопорное кольцо (вроде это так называется) чем-то заменить можно? Диаметр вала 3 мм. Они .
Опции темы
Где применяются стопорные кольца?
Стопорные кольца – это элементы различных промышленных механизмов, предназначенные для надежного закрепления деталей и узлов в отверстии или на валу. Применение этого изделия позволяет избежать осевого смещения в процессе эксплуатации оборудования и увеличить срок службы узлов механизмов. Благодаря простой и понятной конструкции, вышедшие из строя элементы легко демонтировать и заменить.
В зависимости от назначения стопорных колец, их могут изготавливать из разных видов материалов – пружинной, углеродистой или нержавеющей стали, либо из бериллиевой меди.
Области применения стопорных колец:
Чаще всего эти детали применяются в автомобилестроении (в основном для фиксации шатунных или поршневых пальцев) и приборостроении. Также востребованы в других сферах промышленности.
Каталог компании
В каталоге «ИмпортПромПодшипник» представлены стопорные кольца в отверстие, предназначенные для фиксирования тяг, вращающихся элементов и подшипников качения. Доступны модели следующих размеров:
диаметр – от 1,4 до 18 см;
толщина – от 1 до 4 мм.
Для стопорных колец, предназначенных для закрепления осей и подшипников на валу транспортных средств и агрегатов другого назначения, размеры распределены следующим образом:
диаметр вала – от 4 до 140 мм;
толщина изделия – от 0,4 до 3 мм.
В названии каждой позиции в каталоге указаны все необходимые для выбора параметры. Для простоты поиска подходящей детали на сайте есть удобный фильтр по диаметру вала или отверстия.
Как выбрать подходящие стопорные кольца?
1. Для начала необходимо определить, какие стопорные кольца необходимы для конкретного механизма – наружные или внутренние. На этом этапе редко возникают сложности, поэтому можно сразу переходить к следующему.
2. Далее нужно понять, какое изделие подойдет в вашем случае – концентрическое или эксцентрическое. Большая часть представленных товаров – концентрические стопорные кольца, т.к. это наиболее востребованная категория деталей. Однако в некоторых случаях требуется модель, центр наружной окружности которой не совпадает с центром внутренней – в этом случае выбирают эксцентрический вариант.
3. Если заранее известно, что изделию предстоит выдерживать большие нагрузки, лучше всего комбинировать концентрические и эксцентрические модели, чтобы распределять нагрузку между ними.
Также обратите внимание на используемое антикоррозийное покрытие стопорных колец – его необходимо подбирать в зависимости от рабочей среды, в которой будет использоваться изделие. Защита может быть следующих видов:
цинковое покрытие;
кадмирование;
фосфатирование (доступен вариант с промасливанием);
химическое оксидирование промасливанием.
В любом случае, в «ИмпортПромПодшипник» готовы обменять товар на аналогичный, если по какой-либо причине заказанные изделия не подойдут.
О компании
Мы специализируемся на поставках подшипниковой продукции, резинотехнических изделий, стопорных колец и других сопутствующих товаров. Компания работает на территории Челябинска, однако возможна доставка в любой другой город с помощью транспортных компаний.
Склад компании расположен в том же месте, что и офис – это упрощает заказ товаров и логистику, снижая стоимость заказ и ускоряя его доставку. Среди других достоинств «ИмпортПромПодшипник» можно выделить следующие:
только качественные стопорные кольца от ведущих зарубежных (Европа и Азия) и отечественных производителей;
удобный сайт для выбора и заказа деталей в режиме онлайн;
быстрое обслуживание и квалифицированные специалисты, всегда готовые помочь в выборе товара и оформлении доставки в кратчайшие сроки;
несколько способов доставки подтвержденного заказа;
любая удобная заказчику форма оплаты;
возможность вернуть товары, если они не подошли или оказались ненадлежащего качества.
Оформить заказ в «ИмпортПромПодшипник» вы можете несколькими способами:
→ Выбрать подходящие стопорные кольца самостоятельно, добавить их в корзину на сайте и перейти к оформлению заказа.
→ Позвонить на многоканальный номер компании, чтобы обсудить заказ с оператором – специалисты проконсультируют вас по наличию изделий, а также подскажут оптимальный способ оплаты и доставки.
→ Оставить заявку на стопорные кольца на сайте, в разделе «Контакты», либо там же запросить обратный звонок – сотрудник компании сам перезвонит вам.
→ Отправить письмо со всеми интересующими вас вопросами на электронную почту организации.
В большинстве случаев, доставка стопорных колец осуществляется транспортной компанией – этот способ используется при сумме заказа более 1000 рублей. До терминала товары доставляются бесплатно.
Как снять стопорную шайбу с вентилятора
- Печать
- 08 Mar 2014
- Nikky
- Компьютеры и периферия
- 42206 Прочтений
- 0 Комментариев
Когда мы устанавливаем новый процессорный кулер на материнскую плату, то ощущаем почти полную тишину, за исключением шума воздуха, загребаемого лопастями вентилятора. Но по истечении определенного времени, как правило, не очень большого, шум кулера начинает заметно возрастать, и к шуму воздуха добавляются еще шумы, издаваемые этим же кулером. Обычно это монотонный, особенно уловимый в тишине «гул» (виды шумов бывают различные), который постепенно начинает действовать на наш слуховой аппарат.
Всем известно, что системный блок, это любимое место пыли, проникаемой сквозь вентиляционные щели корпуса. Пыль оседает слоями и буквально прилипает ко всему, что находится внутри корпуса, не исключение составляет и кулер. Пыль собирается как на самих лопастях, так и под ними, между радиатором и собственно вентилятором, забиваясь между алюминиевыми ребрами. Но не только пыль является причиной увеличения шума. Большинство вентиляторов охлаждения, состоят из вала, на который крепится крыльчатка (лопасти), и втулки, внутри которой крутится этот вал. Часто причиной увеличения шума является износ втулки, либо высыхание смазки между валом и втулкой. В целях профилактики желательно хотя бы два раза в год, тщательно пылесосить внутри системника, чистить и смазывать кулер. По времени, чтобы разобрать, почистить и смазать кулер, уходит примерно пол часа, зато польза от этой процедуры явно ощутимая, и не только в плане уменьшения шумов.
На небольшом примере, покажем, как устроен и как разобрать самый обычный кулер. Принцип работы подобных кулеров у всех одинаковый. Для начала снимем стенку корпуса системника и открутим четыре крепежных винта (варианты крепления к материнке могут быть разные), которые прижимают вентилятор с радиатором к процессору, перед этим не забудем отсоединить провода от разъема питания – CPU FAN.
Крепежные винты кулера
Далее нам необходимо снять стопорные кольца, которые находятся на крепежных винтах, для того чтобы можно было вытащить винты и отделить вентилятор от радиатора. На данном этапе, с помощью пылесоса и кисточки, лучше сразу избавится от всей пыли, находящейся на кулере.
Отделив вентилятор от радиатора, аккуратно снимаем небольшую круглую наклейку с обратной стороны, под которой находится резиновая заглушка. Заглушка выполняет роль защиты от проникновения пыли во внутрь втулки. В некоторых моделях такой заглушки может и не быть, и там достаточно снять наклейку, чтобы добраться до пластиковой стопорной шайбы. Заглушку можно поддеть кончиком скальпеля и она легко вытащится.
Наклейка на кулере со стороны радиатора
Снимаем наклейку и вытаскиваем резиновую заглушку
Аккуратно снимаем пластиковую стопорную шайбу, которая удерживает вал с лопастями. Чтобы снять эту шайбу, надо взяться тонким пинцетом ближе к прорези и потянуть один конец немного вверх и в сторону. Для того чтобы она не «улетела» и нам не пришлось потом ее искать, лучше прикрыть шайбу салфеткой или рукой при снятии. Перед снятием шайбы можно протереть ее, убрав старую смазку, уменьшив тем самым скольжение при захвате шайбы пинцетом.
Вытаскиваем пластиковую стопорную шайбу
В момент вытаскивания вала с лопастями, следим за тем, чтобы не повредить своего рода сальники – небольшие резиновые уплотнительные кольца, которые обжимают вал. Предназначение этих резиновых колец заключается в удержании смазки внутри втулки, и если мы случайно порвем их или потеряем, то смазочный материал просто не будет удерживаться внутри.
Резиновое кольцо удерживающее от протекания
В качестве смазочного материала мы использовали силиконовое масло (многоцелевая нейтральная смазка) производства г.Москва, сайт – http://www.pripoi.ru. Для того чтобы смазать, не нужно заливать внутрь половину флакона – как говорится «от души», достаточно двух – трех капель. На фото ниже мы показали стрелками места нанесения смазки. После того как мы все сделали, собираем кулер в обратном порядке и устанавливаем на материнскую плату. Перед установкой не забываем смазать теплоотводящей пастой место соприкосновение алюминиевого радиатора с процессором, если это необходимо.
Места нанесения смазки
В результате проделанной профилактики мы добились вполне ощутимых результатов. Таким образом можно смазать все кулеры, установленные внутри системного блока, и блока питания компьютера. Кстати внутри втулки мы не обнаружили следы заводской смазки, небольшие излишки были лишь на поверхности корпуса статора, да и то уже практически подсохшие. Надеемся, данный материал поможет и пригодится вам.
Источник
