Как смастерить столярный верстак своими руками?

Инструкция, как сделать верстак своими руками

1. Заранее проводят замеры помещения в гараже или мастерской, чтобы определить комфортные габариты будущего строения.
2. На чертеже отображают размеры, особенности конструкции, расположение всего инструментария, осветительных приборов, розеток.

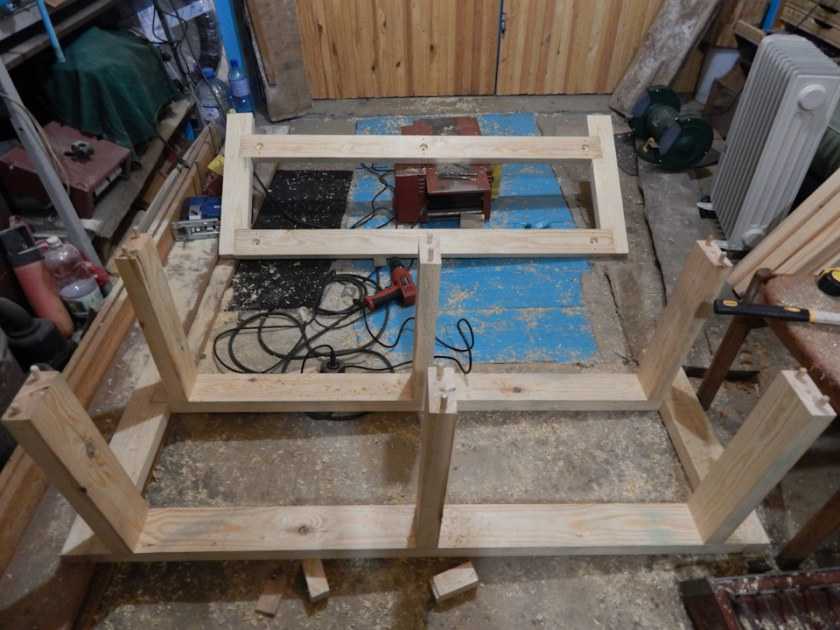

3. Первым монтируют каркас (после проведения предварительной обработки и шлифовки поверхностей).
4. Для крепления используют саморезы и металлические уголки.
5. Следующий этап работы – это изготовление столешниц. Желательно строить столешницу в виде цельной пластины, поверхность которой надежно защищена от действия химических веществ, составом, лакокрасочных изделий и возможного возгорания (от искр при резке металла или сварке).

После сборки остова приступают к внутреннему оформлению: монтируют полки, выдвижные ящики, крючки, внутренние осветительные приборы. На наружной поверхности устанавливают инструменты и струбцины для фиксации деталей, старой мебели, автомобильных запчастей.

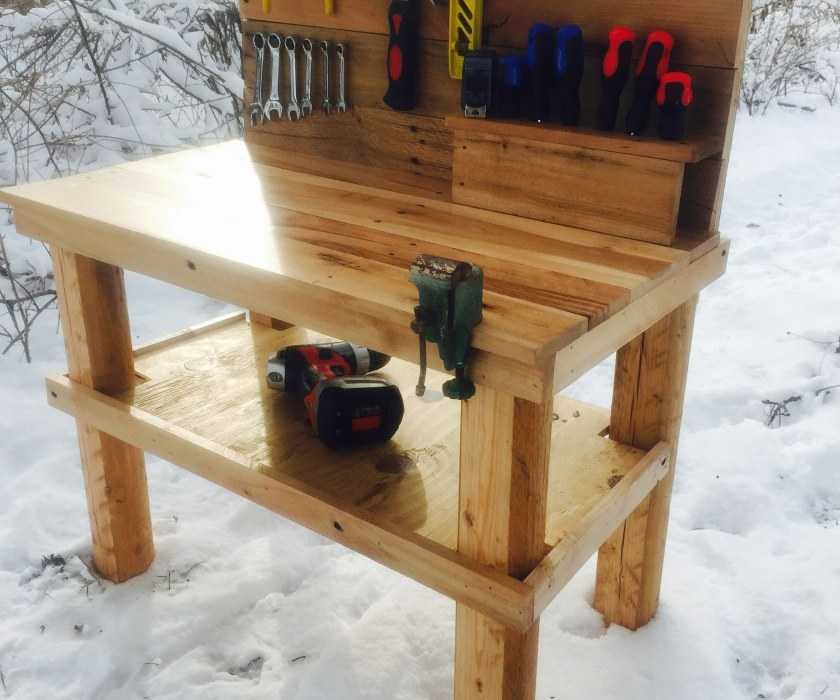

Стол в гараж из дерева своими руками

Этот простой стол для гаража является идеальной мобильной многофункциональной конструкцией для проведения ремонтных работ, хранения инструментов и выполнения различных проектов. Особенно удобна полусредняя полка, чтобы держать под рукой электроинструменты. Высота идеально подходит в качестве выхода для настольной пилы.

Этот рабочий стол размером 187 см в длину, 95 см в ширину и 86 см в высоту. К ножкам прикреплены 12 см фиксирующие ролики, которые могут выдерживать по 100 кг каждый.

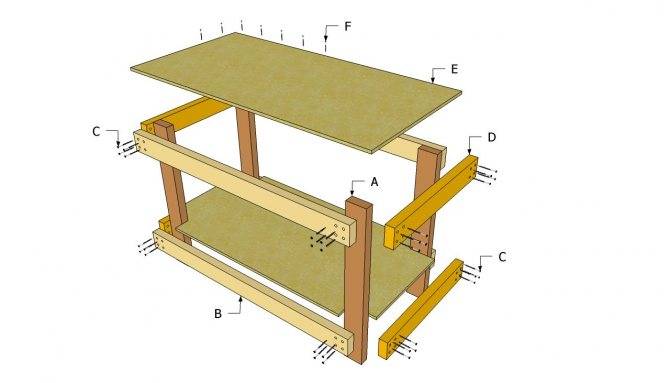

Как сделать рабочий стол в гараж

1. Сделайте верхнюю и нижнюю рамки. Если используете Kreg Jig, убедитесь, что толщина доски установлена на 38 мм. Сделайте два карманных отверстия на концах поперечных опор рам и прикрепите их к боковым опорам. Нанесите клей для дерева на все швы.
2. Просверлите три карманных отверстия во всех ножках из досок 2 х 4. Просверлите одно карманное отверстие на конце и одно смещенное от середины примерно на 5 см. Соедините доски 2 x 4 с досками 2 x 6.
3. Прикрепите ноги к внешнему углу нижней рамы и к внутреннему углу верхней рамы. Просверлите отверстия. Чтобы прикрепить ножки к раме, положить стол на бок.
4. Обрисуйте ролики для удобного размещения шурупов перед установкой четырех досок 2 x 6 нижних частей.
5. Просверлите отверстия, чтобы прикрепить четыре доски 2 x 6 к нижней части ножек. Прикрутите ролики, используя шурупы и стопорные шайбы, установите тормоза.
6. Вставьте нижнюю доску MDF и прикрепите гвоздями по периметру.
7. Для обеспечения максимальной функциональности полусредняя полка удобна для хранения небольших инструментов, но при этом позволяет хранить более крупные предметы на нижней полке.
8. Для средней рамы просверлите два карманных отверстия на концах досок 2 x 4 длиной 58 см и концах середины доски длиной 64 см. Прикрепите шурупами через карманные отверстия и клеем для дерева.
9. Когда рама будет готова, прикрепите вертикальных опоры 28 см.
10. Прикрутите скобки полки к внутренней стороне ножек на расстоянии 32 см от верха, используя клей и гвозди.
11. Чтобы прикрепить среднюю раму, установите на скобы полки и закрепите вертикальные опоры на середине поперечной опоры верхней рамы. Просверлите направляющие отверстия в вертикальных опорах и прикрепите их к средней опоре верхней рамы с помощью 6 см шурупов.
12. Для средних полок отмерьте и нарежьте МДФ и прикрепите гвоздями.
13. Установите верхнюю доску MDF на верхнюю раму.
14. Заполните щели деревянным наполнителем и немного отшлифуйте. Для дополнительной защиты нанесите четыре слоя финишного покрытия на основе полиуретана.

Источник фото: dreamdesigndiy.com/diy-garage-workbench/

Инструкция по изготовлению

Простейший верстак, не уступающий по прочности своим более функциональным собратьям, изготавливается следующим образом.

1. Разметьте (по чертежу) и распилите листы из фанеры и брус (либо доску) под требуемые детали.
2. Соберите основной короб (например, размер 190*95 см) – состыкуйте и соедините при помощи уголков и столярного клея его детали. Получится четырёхсторонняя рама.
3. Усильте раму с помощью косоугольных проставок по углам. При этом прямой угол и проставка образуют равнобедренный треугольник – со всех четырёх сторон. Длина основания такого треугольника (сама проставка), к примеру, выбирается на 30 см (средняя линия по толщине доски, из которой она изготовлена). Для закрепления проставок некоторые уголки выгибаются с 90 на 135 градусов, правильность угла проверяется обычным школьным транспортиром.
4. Прикрепите к раме ножки будущего верстака и также усильте их с помощью «треугольников», как и саму раму, во всех восьми местах. Длина (высота) ножек, к примеру, под рост мастера в 1,8 м может быть равной ровно метр. Старайтесь подобрать такую высоту верстака, чтобы вам удобно было работать, не нагибаясь.
5. Под «треугольниками», вплотную к ним или на небольшом расстоянии закрепите нижние перекладины – т. н. подверстачье. Если столешница окажется на высоте, к примеру, 105 см, то высота полки для ящиков – 75 см. Периметр подверстачья равен периметру верхней рамы. Усильте его в центре при помощи вертикальных перекладин, соединяющих горизонтальные (царги) с доской верхней рамы. В плоскости, совпадающей с вертикальными перекладинами, установите и закрепите косоугольные проставки.

Несущая конструкция готова, теперь она прочна и надёжна, не расшатается. Для завершения сборки сделайте следующее.

1. Соберите ящики. Если одна перекладина разделяет подверстачье по длине пополам, потребуются четыре ящика – по два с каждой стороны. Трёхсекторное разделение потребует шесть ящиков, и т. д. Например, при внутренних размерах рамы (короба) верстака 195*95 см ширина ящика при двух внутренних вертикальных перегородках подверстачья составит чуть больше 60 см. Глубина – расстояние, на которое ящик задвигается внутрь – порядка 45 см. Соедините боковины, дно и лицевую стенку ящиков при помощи клея и уголков, монтируемых изнутри. Для ручек подойдут ручки для дверей и шкафов.
2. Установите дно подверстачья. Проверьте работу ящиков – они должны выдвигаться и задвигаться свободно, без заметных усилий.
3. Установите столешницу. Проверьте, все ли крепления правильно смонтированы.

Верстак собран и готов к работе. Для продления срока службы дерево пропитывается синтетическими реагентами, предотвращающими образование плесени, а для предотвращения возгорания – составом «Огнебиозащита» (или похожим негорючим химическим средством).

Правильно собранный верстак способен прослужить не одно десятилетие. Некоторый уход за ним также требуется. Полноценный производственный конвейер задействовать на нём не удастся, а для небольшой мастерской конструкция вполне подойдёт.

В представленном ниже видео вы сможете наблюдать процесс изготовления деревянного верстака своими руками.

Разновидности тисков: какие выбрать приспособления для разных работ

Существует несколько типов тисков, которые классифицируют по различным параметрам. Один из главных распознавательных элементов – это тип зажимного механизма. Исходя из этого фактора, различают следующие разновидности тисков:

• винтовые;
• клинообразные;
• с установленной диафрагмой;
• эксцентричные;
• с пневматическим устройством.

В зависимости от предназначения тиски подразделяют на такие виды:

• столярные;
• слесарные;
• станочные;
• ручные.

С учетом используемого материала данные приспособления также делятся на виды. Столярные тиски для верстака чаще всего изготавливают из дерева, а слесарные – из металла.

Тиски бывают клинообразные, винтовые, эксцентричные и с пневматическим устройством

Слесарные тиски – это самый распространенный вид рассматриваемого инструмента. Данные приспособления имеют свои подвиды, они различаются размерами, а точнее – шириной губок. Этот показатель может варьироваться от 63 до 200 мм. Маленькие тиски используют в основном для домашних целей. Их крепят при помощи нижнего винта-струбцины на маленьком станке, но чаще – на столике или обычной табуретке. Более габаритные тиски устанавливают в промышленных цехах и больших мастерских с целью обработки крупных деталей.

Тиски слесарные: цена, особенности и разновидности

Тиски для слесарных работ – необходимая деталь в любом промышленном цеху. Такое оборудование обязательно присутствует в мастерской опытного, уважающего себя мастера. При этом в зависимости от формы, вида крепления и обрабатываемого материала их подразделяют на несколько видов.

Трубные тиски используют для крепления труб либо же цилиндрических деталей.

Главное преимущество поворотных тисков заключается в возможности фиксации детали в необходимой плоскости и под нужным углом для организации рабочего процесса. С их помощью можно осуществлять обработку наиболее труднодоступных деталей и их участков. В то же время на обычных тисках такое сделать практически невозможно. Как и все установки этого типа, поворотные изделия могут быть стационарными – это верстачные столярные тиски, которые крепят на столы-верстаки. Другой подтип – тиски со встроенной струбциной для крепления к столу.

Тиски для слесарных работ являются необходимым инструментом не только в промышленном цеху, но и в домашней мастерской

Гидравлические тиски предназначены для обеспечения более надёжной фиксации особо крупных деталей. Зажим в них осуществляется под давлением сжатого воздуха. В основном такие инструменты устанавливают на крупных промышленных предприятиях. Цена столярных тисков данного типа высокая, а устройство довольно сложное, поэтому инструмент не предназначен для домашних мастерских.

Самоцентрирующиеся тиски необходимы на высокоточных производствах, то есть там, где требуется точная фиксация детали в определенном положении. Обычно строение тисков такого типа предполагает наличие подшипниковой основы.

Особенности и разновидности столярных тисков

Столярные тиски используют для обработки деталей из древесины. Такой вид работ специфический, поэтому предполагает особую конструкцию самого инструмента, отличную от устройства слесарных тисков. Наиболее часто столярные тиски изготавливают из цельной древесины, а фиксацию деталей производят при помощи деревянных губок для тисков. В связи с этим они должны быть шире, чем у слесарных тисков, кроме того, предполагают значительно большую площадь зажима.

Столярные тиски наиболее часто имеют одну основу, но с двумя направляющими. С их помощью происходит удерживание подвижной губки, что позволяет не допускать перекосов. При этом направляющие могут быть неотъемлемой частью верстака либо же сниматься при необходимости.

Столярные тиски предназначены для обработки деревянных и пластиковых заготовок

Столярные тиски также классифицируют исходя из технологии, применяемой в процессе активизации винта. По этому признаку они могут быть ручными или пневматическими. Если же в классификации учитываются особенности конструкции, то тиски подразделяются на поворотные и неповоротные.

Как уже упоминалось выше, столярные модели служат для обработки деревянных и пластиковых заготовок. Поэтому на губках вмонтированы детали из дерева, что помогает избежать следов от зажима. При фронтальном креплении устройства появляется шанс работать вертикально с фиксированными деталями.

Конструкция складного верстака

Складной универсальный верстак выполнен преимущественно из металла со столешницей из МДФ. Материал характеризуется влагоустойчивостью, что делает его оптимальным вариантом для оборудования рабочей поверхности.

Столы обладают нижеуказанными характеристиками:

• состоят из фиксированной и подвижной части;
• позиция подвижной части регулируется при помощи двух вращающихся рукояток;
• для закрепления обрабатываемых деталей при работе, устройства оснащены специальными отверстиями и фиксаторами;
• наличие защитного экрана;
• высоту и плоскость стола можно регулировать под нужные параметры.

Некоторые разборные модели оборудованы выдвижными частями, чтобы в случае потребности сделать стол больше.

Столярный верстак прекрасно подходит для обработки дерева. Металлические детали могут повредить поверхность, а стальная стружка забивается в щели и ее довольно тяжело достать. Исходя из этого, использовать их лучше только для деревянных изделий.

Переносные станции преимущественно используются на объектах или местах с дефицитом рабочего пространства. Внешне мобильные конструкции напоминают ящик с рабочей поверхностью и колесной базой.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

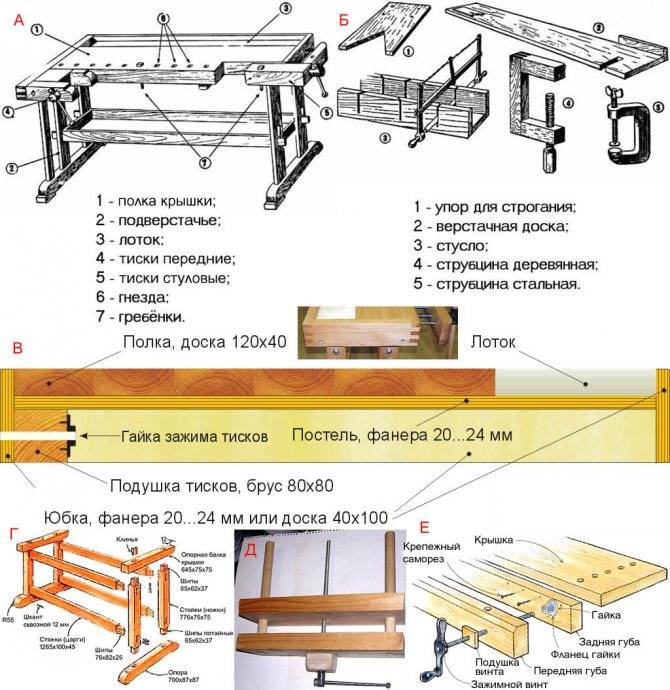

Типичная компоновка верстака:

1. Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.
2. Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.
3. На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).
4. Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

1. Простой стационарный верстак изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.
2. Мобильный рабочий стол имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.
3. Составной верстак соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

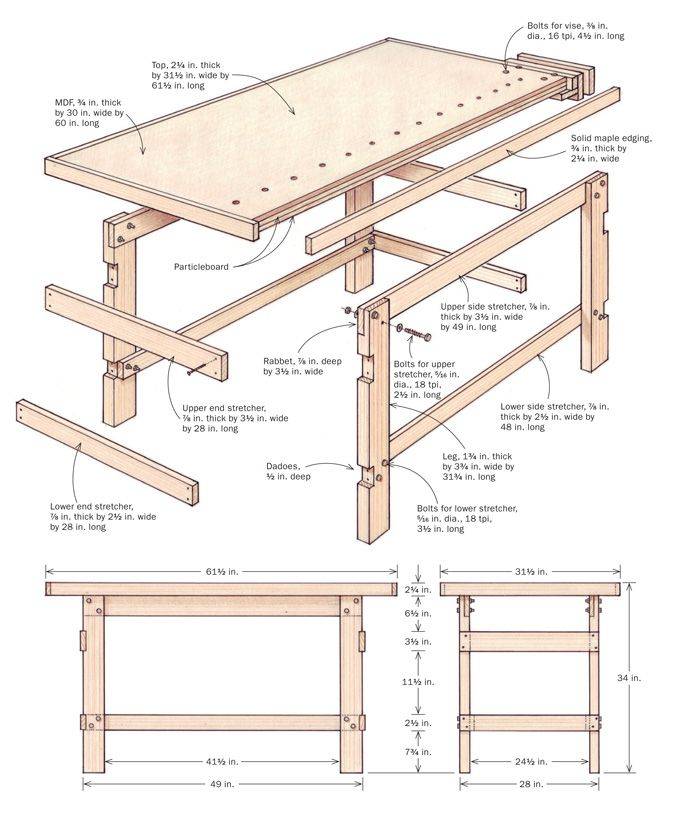

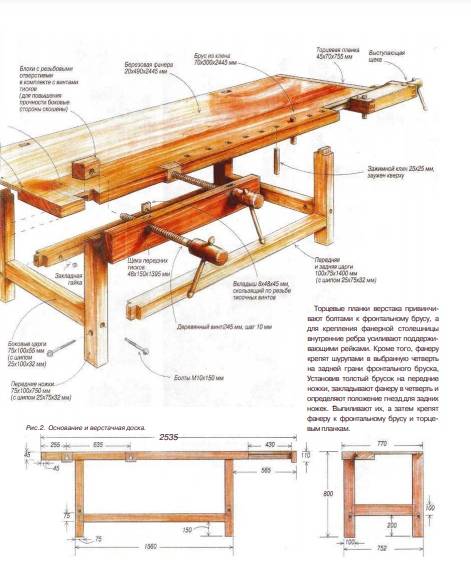

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

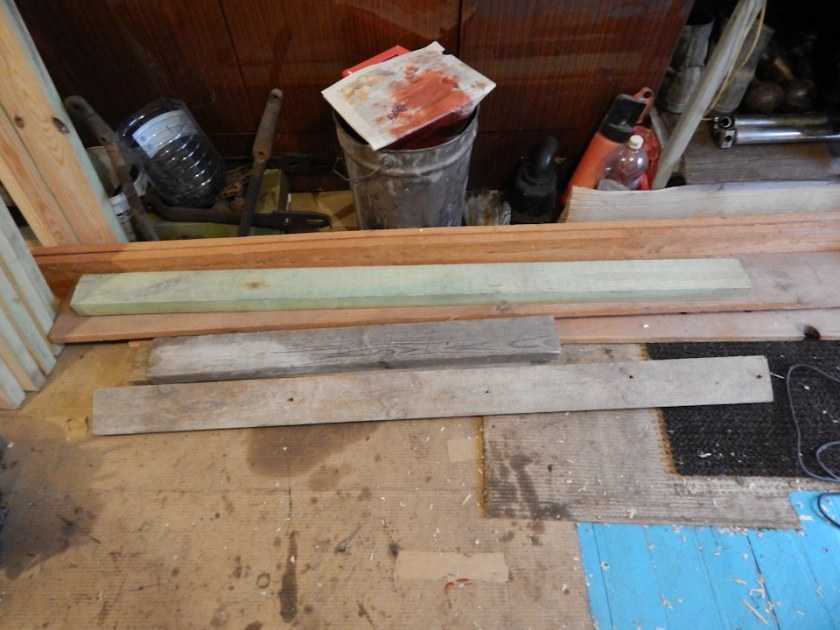

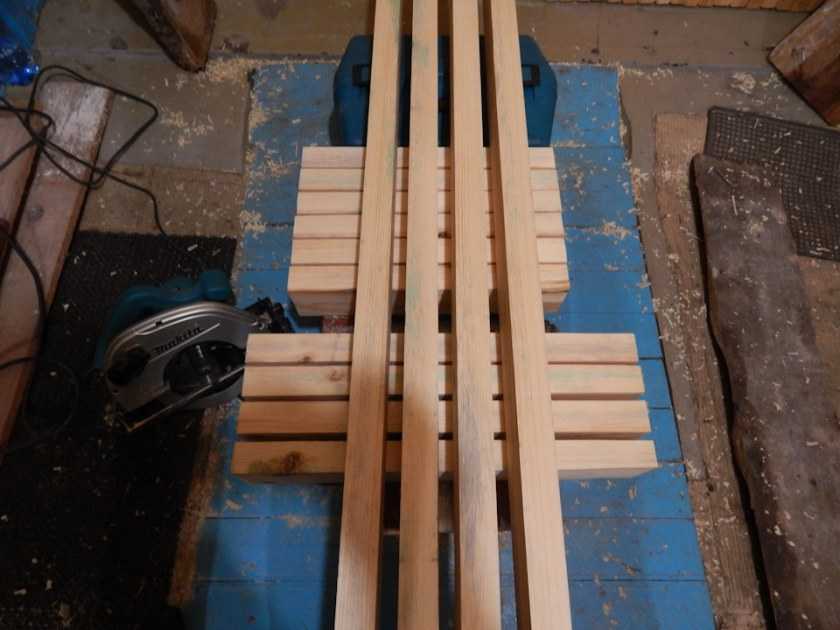

Изготовление деталей верстака

Это несложно сделать по имеющимся на чертеже размерам.
Каждый образец тщательно шлифуется.
В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
Просушка

На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться

Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

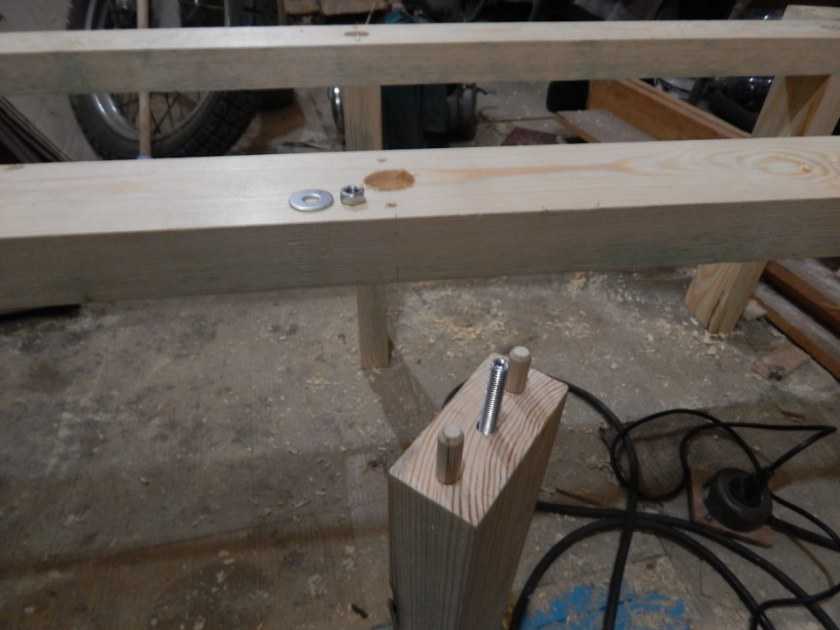

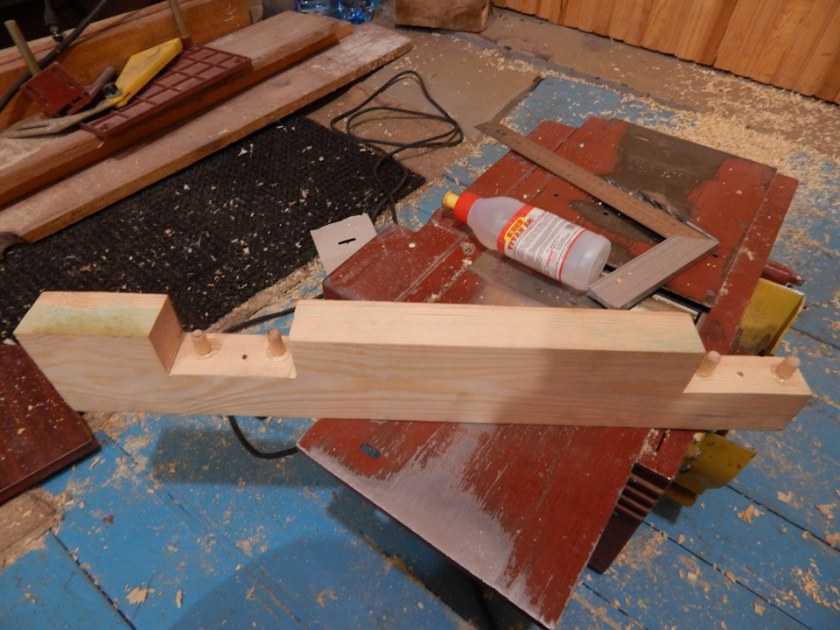

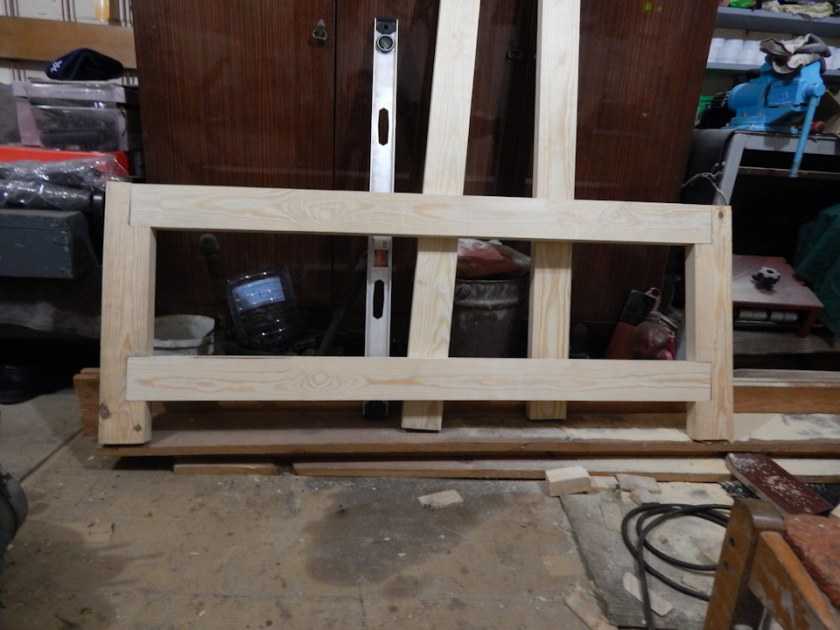

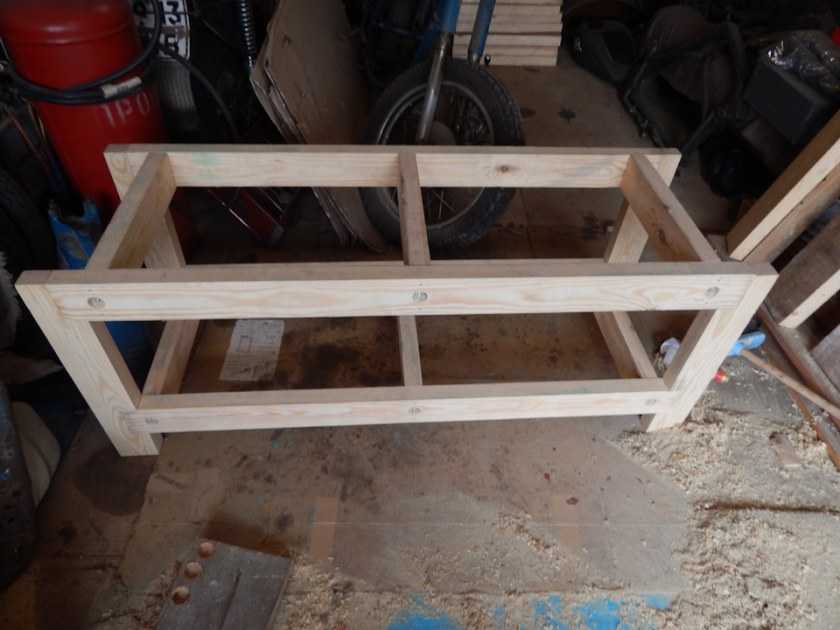

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

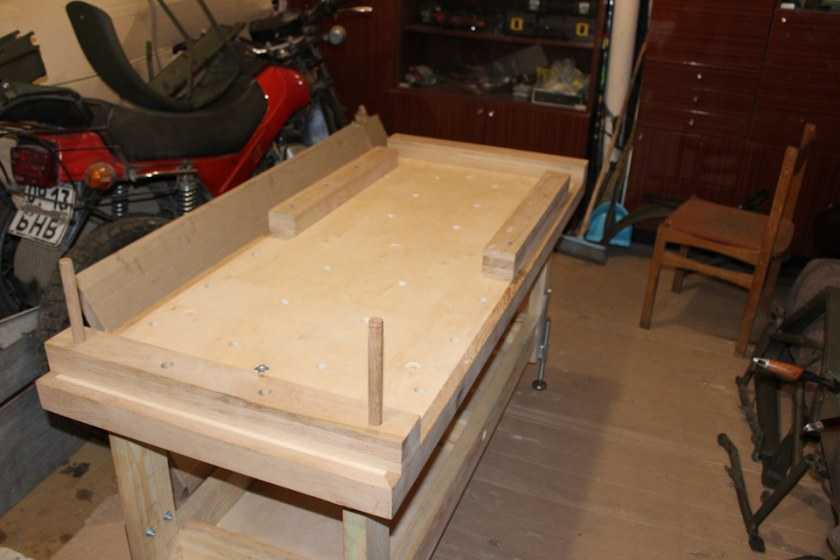

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

• Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
• Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
• Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

Советы:

• Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
• После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Назначение верстаков в мастерской

Различают столярные и слесарные верстаки, которые можно построить своими руками. Они могут быть предназначены для следующих видов работ:

1. Резка и обработка древесины, ДСП, фанеры.
2. Шлифовка поверхностей.
3. Столярные работы с инструментарием.
4. Ремонтные работы для починки бытовых приборов, аксессуаров, старой мебели, автомобиля. Для обтачивания и доработки мелких деталей используются тиски на столешнице.

Также качественно выполненный своими руками столярный верстак может использоваться для работы с химическими составами, агрессивными декорирующими растворами (лаки, краски, морилка).

Подготовка к производству

Прежде чем приступить к изготовлению складного верстака своими руками, нужно спланировать и подготовить все необходимые инструменты и материалы.

Инструмент и станки

В процессе производства потребуются следующие инструменты и приспособления:

• Циркулярная пила или распиловочный станок;
• Торцевая пила;
• Сверлильный станок;
• Шлифовальный станок;
• Дрель или шуруповерт;
• Электролобзик с пилками;
• Уровень;
• Ручной инструмент (отвертка, молоток и пр.).

Материалы и фурнитура

В процессе производства потребуются следующие материалы и комплектующие:

• Фанера толщиной 15-30мм (как вариант применить ДСП или в крайнем случае OSB);
• Брус (сосна) 80х40;
• Рояльная петля;
• Болты М10 с гайками и шайбами (как вариант можно использовать шпильку);
• Саморезы.

Особенности конструкции верстака

Многие специалисты сравнивают рабочий верстак с письменным столом, так как обе конструкции предназначены для проведения самых различных работ. Самодельный верстак может быть представлен самой различной конструкцией. Чертежи определяют наличие следующих элементов:

1. Большая часть нагрузки передается на несущую конструкцию, представленная сочетанием рамы с ножками. Изготавливается она в большинстве случаев из металла.
2. Столешница верстака представлена массивным материалом с большой толщиной, за счет чего поверхность может выдержать сильные удары молотком. При изготовлении применяется сталь или дерево большой толщины.
3. Тумба. В гараже хранятся самые различные вещи. Конструкция верстака предусматривает наличие тумбочки, которые размещены по сторонам. Они могут быть представлены полками или ящиками. Хранится в них могут запчасти и инструменты.
4. Дополнительная полка. Размеры верстака могут быть самыми различными. Как правило, в нижней части располагают полку, на которой можно хранить различные детали и механизмы больших размеров.

Конструкция настенного верстака

Высота слесарного верстака выбирается с учетом роста мастера и того, какие именно работы будут проводится. Кроме этого, не стоит забывать о том, что рабочее место должно хорошо освещаться. Для этого проводится установка стационарной лампы освещения. Лучше всего выбирать конструкцию, которая может менять свое положения, так как во время работы устройство не должно ослеплять или создавать отблески.

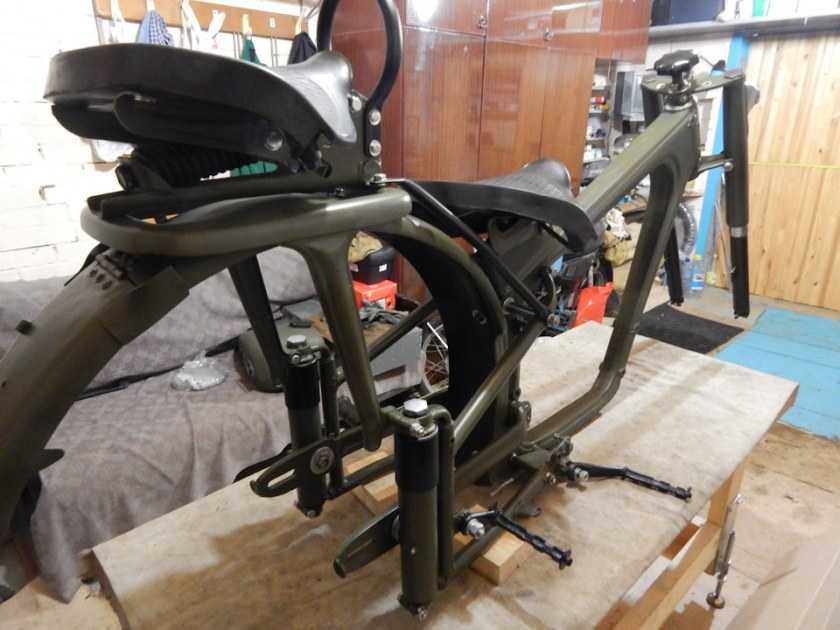

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Пристенный верстак для гаража

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Настенный верстак для гаража и мини верстак-шкаф

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Требования при изготовлении конструкции

В зависимости от предполагаемых работ, столярный стол должен обладать следующими характеристиками:

• Масса и жесткость конструкции должна быть достаточной для обеспечения целостности и устойчивости рабочего стола.
• Наличие приспособлений для закрепления и удержания обрабатываемых заготовок (упоры, винтовые струбцины, столярные тиски).
• Возможность эргономичного размещения дополнительного оборудования.
• Размеры будущего столярного верстака зависят от массы и габаритов заготовок, которые предполагается на нем обрабатывать.
• Следует учитывать свободное пространство в мастерской. Есть проекты компактных верстаков, позволяющие организовать рабочее место даже на балконе.
• Высота стола должна быть ориентирована на физиологические особенности человека, который будет за ним работать.
• Размещать дополнительные приспособления следует с учетом основной рабочей руки хозяина.
• Перед началом проектирования верстака нужно определиться, какой он будет – переносной или стационарный.

Наиболее подходящие габариты верстака, для работы с деревом:

• длина столешницы – 2 м;
• ширина – 70–100 см;
• высота стола от пола – 80–90 см.

Габариты верстака

Инструкция по изготовлению

Когда заготовки и инструмент подготовлены, а чертежи с размерами лежат под рукой, первым делом нужно изготовить губки для простых тисков. Здесь следует выбрать фанеру, брус и выпилить детали по выбранной длине и ширине. Взять угольник, авторучку или карандаш и наметить места для отверстий. Заготовки лучше закрепить в целях повышения комфорта и безопасности. Можно использовать струбцины.

На следующем этапе необходимо просверлить 2 отверстия, а в фанере отдельно – по краям торцов – просверлить дополнительно 6 отверстий. Они предназначены для саморезов. А чтобы потом утопить шляпки в материал, необходимо слегка рассверлить готовые отверстия сверлом большего диаметра.

Чтобы сделать самодельные рукояти, понадобится пара кольцевых коронок. Одна малого размера, а другая среднего. Приложить приспособления к дереву и наметить карандашом диаметры. Затем при помощи специальной насадки установить коронки и вырезать заготовки по отметкам электродрелью. После этого взять наждачную бумагу и удалить заусенцы с острых краев.

В деталях большого диаметра создать небольшие углубления. Для такой цели можно использовать перьевое сверло. В обе заготовки вбить по гайке и вкрутить в них шпильки с нарезанной резьбой. В заблаговременно просверленные отверстия в каждой шпильке вставить по куску проволоки, которые будут служить в качестве стопора. Получившиеся два круга теперь необходимо склеить, применив заранее приготовленный клей ПВА, а для лучшей надежности усилить двумя саморезами. На этом изготовление рукоятей завершено.

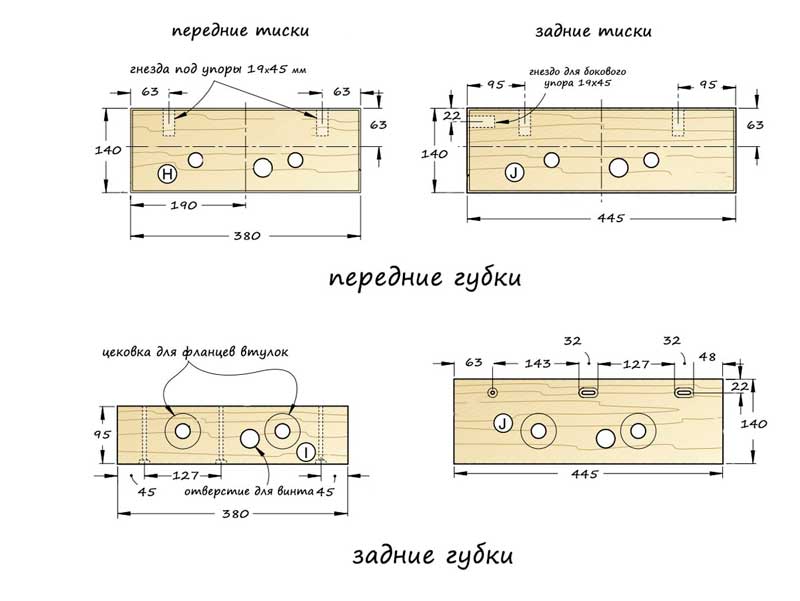

Рассмотрим, как изготовить ещё одну модель тисков для столярных работ. Инструменты понадобятся такие же, а к материалам добавить металлический уголок и сантехнический тройник необходимого размера.

Такие тиски монтируются следующим образом.

• Отрезать кусок уголка необходимого размера.
• В центре просверлить отверстие под ходовой винт, а по краям – еще по одному отверстию меньшего диаметра.
• Вырезать заготовку из подготовленного уголка. Острые края с заусенцами зачистить.
• Взять шпильку с нарезанной заблаговременно резьбой и гайкой на одном конце.
• Использовать сантехнический тройник – вкрутить его на конец шпильки с гайкой через центральное отверстие подготовленной металлической заготовки.
• Далее нужно оснастить заготовку направляющими, которые вставляются в отверстия по краям. С другой стороны заготовки вкрутить по гайке и плотно зажать.
• Взять две гайки, металлическую полоску и собрать направляющую для ходового винта.
• Полученную конструкцию целесообразно зафиксировать на обрезке толстой доски.
• В последнюю очередь выпиливаются прижимные губки из фанеры, а вороток – из деревянного черенка.

Теперь конструкцию нужно собрать и проверить работоспособность.

Чтобы изготовить столярные тиски, потребуются обычные инструменты, деревянные заготовки, уголки, болты, гайки, которые в ассортименте продаются на строительном рынке. Чтобы выполнять порядок действий и не ошибиться, этапы сборки будущего изделия необходимо обозначить на рисунке. Теперь можно сделать окончательный вывод – изготовление столярных тисков своими руками по силам каждому мужчине.

Как сделать столярные тиски своими руками, смотрите далее.

Стол верстак складной

Вот вариант, как сделать стол верстак складной, если есть подходящее помещение. Как вы видите на диаграммах, столешница будет поддерживаться тремя монтируемыми к стене опорами. Каждая опора опирается на шарниры, что позволяет повернуть их вплотную к стене. С убранными стойками, столешница (также крепится на петлях) опускается вниз, чтобы опираться на верхние части опор. Конструкция состоит из трех основных частей – столешницы, опор и настенных креплений. Подвижные детали на стыках соединяются петлями «бабочками». Столешница у этой конструкции получилась тяжелая, но крепкая, поэтому используйте самые надежные дверные петли, какие найдете в хозяйственном магазине.

Каждая опора имеет срез 45°, так убирается острый угол и места больше. Также для каждой опоры предусмотрена защелка для фиксации (как вариант, обычная оконная задвижка)

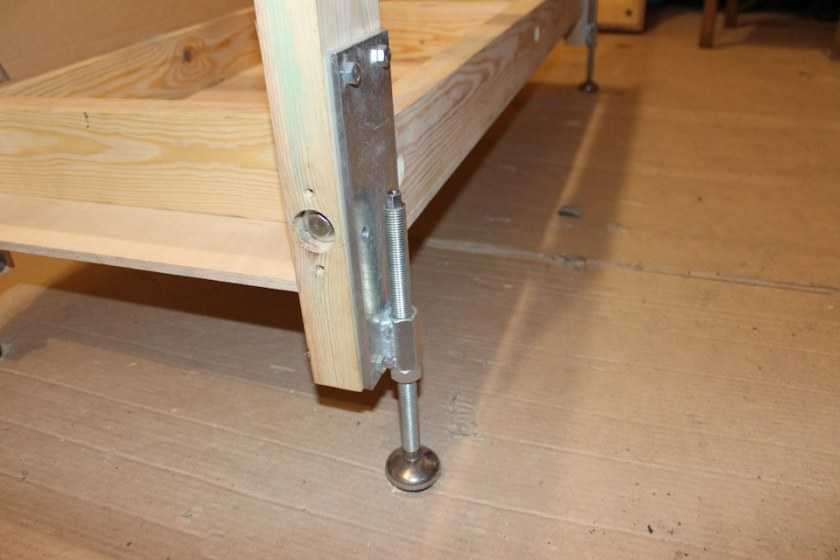

Еще обратите внимание на фотографию зазора вокруг головки болта, чтобы обеспечить место для торцового гаечного ключа. Внимательно посмотрите на пошаговые фото, там крупно показаны все соединения

Источник фото www.justmeasuringup.com/blog/building-a-folding-workbench-with-french-cleats
