Stihl ms 180 как настроить карбюратор \how to adjust carburetor Stihl chainsaw ms 180

Проверка правильности регулировки карбюратора Штиль

Осуществление проверки бензопилы 260 и других серий на правильность настройки карбюратора выполняется в два этапа, где 1 – осуществляется во время настройки данного узла, 2 – в ходе выполнения рабочих задач бензоинструмента. И так, выполняется:

1. Проверка максимального количества оборотов при регулировке карбюратора мотопилы производства штиль. При наиболее высоких оборотах будет прослеживаться перебой в зажигании, отрегулировать который можно небольшим отворотом винта против хода часов. Как только зажигание выравнивается, проверка завершена.
2. Проверка ускорения бензопилы при регулировке карбюраторного узла китайской пилы. Осуществляется плавным нажатием курка газа, при котором двигатель должен выполнить уверенный разгон до максимальных оборотов. Медленный набор оборотов требует отвода против хода часов регулятора L, начиная с 1/8 оборота.
3. Проверка точности регулировки карбюратора бензопилы ms 660 или имеющегося у вас иного китайца на холостом ходу на устойчивость работы движка, отсутствие движения цепи.
4. Выполнение минимальных манипуляций в рабочем режиме с древесиной.

Эти же действия допустимы и при обслуживании кустореза с наличиями сбоев в работе. Но если у Вас более глобальные проблемы, Вам помогут мастера «Коса Моторс», которые выполнят все действия максимально быстро. Так же, для ремонтных ситуаций интернет магазин предлагает необходимые запчасти, как китайская цепь для бензопилы или элементы поршневой группы, зажигания и многое другое.

Круг отрезной и круг шлифовальный имеют широкий спектр применения, а сами круги эффективны и просты в применении

Ножи отличаются количеством зубьев, а также материалом изготовления. карбюратор на бензопиле штиль 180, настройку холостого хода. Регулировка. Но самый главный вопрос – это трава по которой мы будем работать.

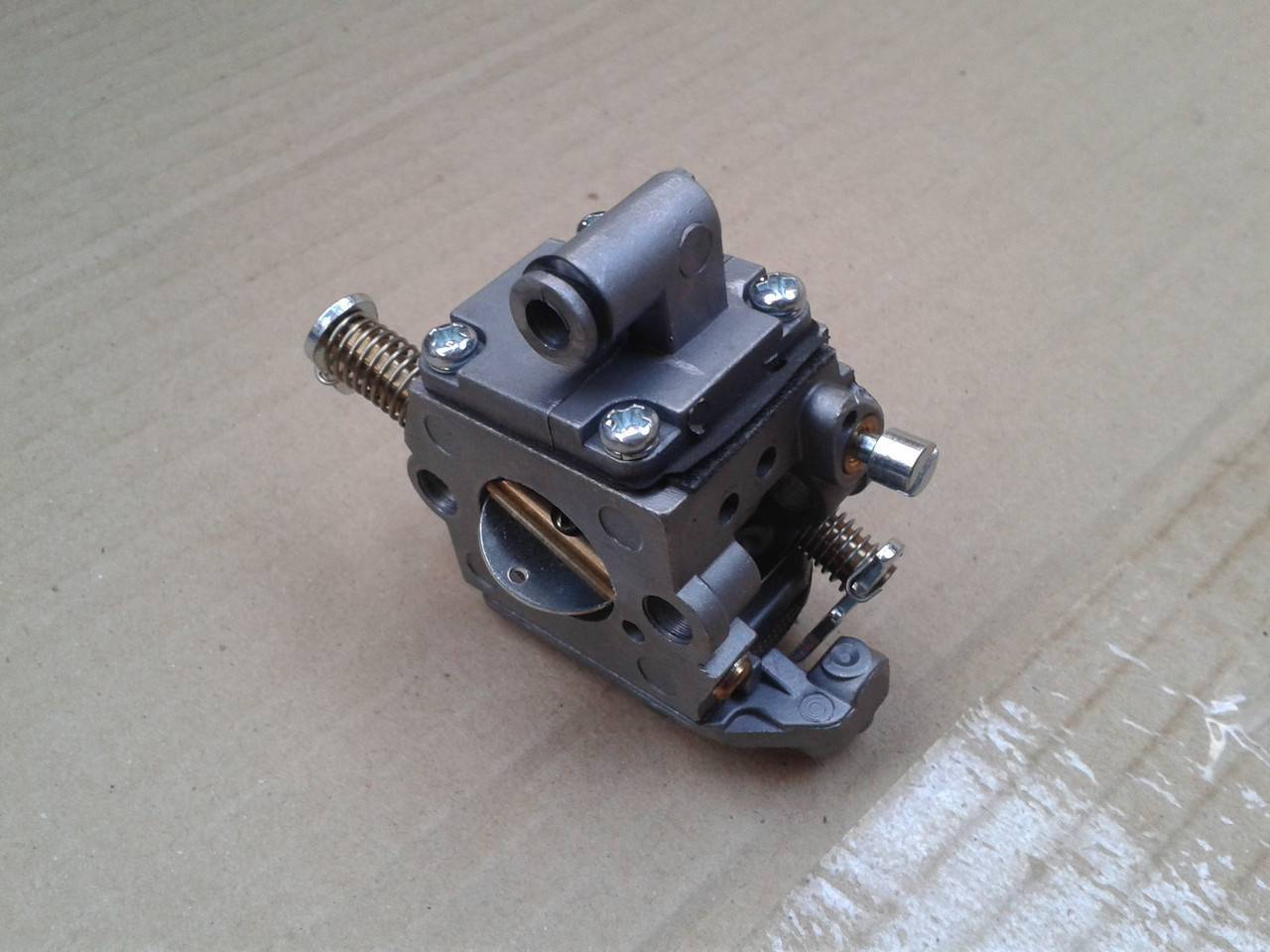

Устройство карбюратора Штиль 180

Итак, карбюратор stihl ms 180 разработан и выпускается дочерней компанией компании Stihl, под заглавием Zama. Уникальные карбюраторы, на собственном корпусе имеют логотип конторы, гарантирующий качество продукции.

Топливный насос

Конкретно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по особым каналам. В насосе установлена диафрагма, конкретно она и отвечает за перекачивание горючего под действием импульса. Меж диафрагмой и корпусом установлена прокладка, которая отвечает за плотность топливного насоса.

Распределительная камера

В камере рассредотачивания, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу горючего с помощью нажатия на особое коромысло, приподнимающее при всем этом собственный игловатый клапан.

Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор с помощью 4 винтов, меж корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.

Форсунка

Форсунка для подачи горючего встроена в корпус карбюратора таким макаром, что является соединительным звеном меж распределительной камерой и полостью, в какой установлена дроссельная заслонка. Сразу с топливом к форсунке подается воздух и появляется воздушная смесь. Форсунка имеет оборотный клапан, который перекрывает поступление воздуха в оборотной последовательности, другими словами из дроссельной камеры в камеру рассредотачивания.

Заслонка дросселя

Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за повышение подачи топливной консистенции конкретно в цилиндр мотора. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем наращивает пропускную способность канала и горючее из полости карбюратора, устремляется в цилиндр в большем объеме.

Читайте так же

Сгорание большего объема горючего, наращивает количество образовавшейся энергии, что оказывает влияние на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом размещен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно немного регулировать положение вала и установленной на него заслонки, тем наращивать либо уменьшать холостой ход, приоткрывая либо напротив прикрывая заслонку.

Как отрегулировать карбюратор штиль ms 180 какие обороты min и max? Также схожее видео о регулировке на моем.

Узнайте больше на нашем веб-сайте: Давайте дружить в соц. сетях:

Воздушная заслонка

Воздушная заслонка карбюратора установлена с обратной стороны от дроссельной и отвечает за пуск прохладного мотора, её управление осуществляется рычагом управления мотора. Для прохладного пуска воздушную заслонку стопроцентно перекрывают, для обычной работы открывают.

Очистить правильно

Для чистоты чистки бензопилы необходимы следующие инструменты:

• крестообразная и плоская отвертка,
• гаечные ключи с головками разных размеров,
• специальный чистящий состав, ткань для чистки,
• Ультразвуковой очиститель.

На фотографии можно увидеть набор инструментов.

Очистить карбюраторные цепные пилы — это создать следующий алгоритм:

1. Сначала вам нужно слить топливо из топливного бака. Снимите крышку цепной пилы, отвинтив крепежные детали. Мы вынимаем фильтр и разбираем корпус, при необходимости удаляя гайки и фиксаторы.
2. Снимите шланг подачи топлива с его фиксатора, отвинтите крепежные элементы верхней крышки карбюратора. Затем снимите верхнюю крышку и синюю прокладку — мембрану топливного насоса. Слева от корпуса находятся пружинные зажимы, снимите их, а затем винты. Желательно подписать детали и схематически зафиксировать места, из которых они были удалены, чтобы не путать что-либо во время сборки.
3. Снимите нижнюю крышку карбюратора, отвинтите винт и снимите игольчатый клапан и под ним пружину. Затем продольной силой удаляем воздушную заслонку и ее ось.
4. Снимите дроссельный клапан, рычаг управления и дроссельный вал.
5. Все снятые части карбюратора выложены на ровной поверхности, и мы проверяем целостность. Детали с высокой степенью износа должны быть заменены новыми.
6. Используя специальный очиститель, промойте детали и высушите их безворсовой тканью. Трубы необходимо продувать под давлением с помощью насоса.
7. Для достижения максимального эффекта очистите карбюратор от бензопилы. Спокойствие может быть сделано с помощью специального очистителя для ванны, который основан на кавитационном эффекте. Ванна заполнена дизельным топливом, части карбюратора погружены в нее на несколько минут. В конце высушите детали насосом.

бензопила партнер

Очистка 350Sкарбюратор Обслуживание веб-сайта Walbro. Сообщество ВКонтакте.

Не начинайте бензопилу партнер

.карбюратор за 7 баксов, недостатки, как их исправить.

Подробное видео с процессом очистки поможет правильно выполнить работу.

После того, как все продукты высушены, вам нужно собрать карбюратор

. Обычно моющее средство полностью испаряется в течение ночи. Лучше подождать один день после уборки, так как остальные моющие средства на деталях могут попасть в топливный отсек, и при сжигании они будут выделять токсичные газы.

Другим важным нюансом, связанным с демонтажем бензопилы, является то, что необходимо точно установить и отрегулировать лепесток игольчатого клапана, иначе бензопила может не запуститься. Чтобы проверить правильность установки лепестка, вы можете использовать лезвие. Установив его сверху, мы посмотрим, насколько лепесток свободно вращается. Если проблем не возникает, то все в порядке — вы можете продолжить сборку. Если проблема инсульта не возникает, то лепесток должен быть либо приколот, либо край на нем согнут.

Регулировка карбюратора бензопилы.

обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L. к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании. уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

Проверка ускорения.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр.. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу. двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Карбюратор бензопилы STIHL MS-180

имеет только один настроечный винт – винт настройки холостого хода. Разборку бензопилы Stihl 180 не рекомендуется проводить самостоятельно, лучше доверить это дело профессионалам. Жиклер полной нагрузки является неподвижным, т.е. нерегулируемым, и настройка полной нагрузки не может изменяться (карбюратор настроен на заводе так, что при всех

На бензопилах Husqvarna-137 и Partner-351 карбюратор бензопилы Stihl имеет по три настроечных винта, что требует тщательного соблюдения правильнойнастройки карбюратора.— ролики ведомой звездочки герметично расположены в корпусе шины и не требует дополнительного ухода; полностью исключена вероятность попадания грязи к роликам.

Звездочки шин Husqvarna и Partner нуждаются в периодической смазке через отверстия (зеленые стрелки)

Порядок и последовательность разборки и регулировки карбюратора бензопилы Stihl 180

Подготовительные работы

Прежде всего необходимо уяснить, что карбюратор любого двигателя — это узел, в который сходятся потоки воздуха и бензина. Поэтому для нормальной его работы эти потоки должны приходить в исправном, не забитом виде. Кроме того, продукты сгорания в двигателе должны свободно покидать камеру через глушитель. Поэтому каждый раз, перед ремонтом и настройкой карбюратора в обязательном порядке проверяем:

• Воздушный фильтр на впуске;
• Снимаем и чистим глушитель;
• Проверяем отсутствие проблем с топливной системой — шланги подачи, исправность работы бензобака (работа сапуна компенсации пониженного давления, смотри выше);

В принципе, даже не так жизненно необходимо крутить обороты холостого хода. Исправные элементы уже дадут нормальные характеристики работы.

Снятие карбюратора

Лучше всего процесс снятия показан на приложенном внизу видео. Там же продемонстрированы основные минимальные шаги для того, чтобы привести узел в рабочее состояние. Схематично этот процесс выглядит так: снять крышку, тяги, выкрутить агрегат.

Замена и проверка мембран

Значительная часть проблем с узлом связана с задубевшими или неисправными мембранами карбюратора. Проще всего их заменить, если это давно не делалось. В мастерских магазинах или на Алиэкспрессе продаются целые ремкомплекты (стоимость их около 200 рублей), содержащие все необходимые мембраны. Иногда за сумму порядка 600 рублей можно купить себе запчастей на весь срок эксплуатации бензопилы (см. рис.).

Причем конкретно в этом случае в комплект входят и коромысло с иглой, которые также подвержены износу и в некоторых случаях требуют замены. Одним словом, за цену нового узла можно ремонтировать старый практически неограниченное количество раз. Если считать что пять — это на самом деле пожизненный набор.

Вариант ремонта и прочистки карбюратора без применения ремкомплектов

В некоторых случаях отличные результаты дает следующий метод — вынимаем карбюратор, снимаем все мембраны (сверху и снизу), а затем то, что осталось, оставляем отмокать в ацетоне на несколько часов. Зачастую в жиклеры и каналы просто попадают посторонние предметы и вещества (иногда там находят, например, следы герметиков!). Поэтому простая прочистка дает отличный эффект. Без расходов и замен мембран. Хотя решение о их замене необходимо принимать по месту, руководствуясь их состоянием.

Техника работ

Этот раздел будет полезно изучить тем, кто впервые берет в руки штиль мс 180. Техника поперечного распила, реза сваленного дерева и сам процесс валки затронуты и рассмотрены максимально подробно.

Хочется отметить, что некоторые моменты раздела, касающиеся, например, спиливания деревьев в определенном направлении, невозможно встретить в инструкциях по эксплуатации других производителей бензопил, именно по этой причине инструкция 180-го уникальна по своему содержанию.

Прочитав раздел можно узнать, как правильно сделать подпил ствола дерева, как обрезать сучья и основные моменты, касающиеся безопасного проведения работ. Причем все эти рекомендации и методы оформлены при помощи многочисленных чертежей и рисунков, максимально подробно отражающих суть. Таким образом, раздел будет понятен даже людям, которые никогда не имели опыта использования пилы.

Бензопила Штиль 180 относится к бытовому инструменту и разрабатывая инструкцию производитель позаботился о малоопытных пользователях и постарался сделать её максимально подробной.

Сколько стоит новый карбюратор

Средняя цена карбюратора Zama для бензопилы Штиль 180 на алиэкспресс начинается от 400 до 900 рублей. Вопрос в том, оригинальные ли это карбюраторы. В интернет магазинах цена уже выше, от 700 до 3000 рублей.

Бензопилы Штиль 180 пользуются большим спросом в России, в первую очередь благодаря своей надежности. Карбюратор не стал исключением и также достаточно надежен и неприхотлив. Регулировка или ремонт карбюратора требуются только после длительной эксплуатации, не менее чем через 5-7 лет (при средней загруженности). Сам процесс настройки максимально упрощен инженерами Штиль, это первая бензопила в которой для регулировки предусмотрен только один винт.

Стоимость ремонтных работ и замены карбюратора

Если отсутствует опыт ремонтных работ частей бензопилы Штиль, лучше доверить это специалистам. Цена зависит от сложности ремонта и региона. Усредненные значения следующие:

• диагностика бензиновой пилы — 300 рублей;
• замена карбюратора — 300 рублей;
• комплексное обслуживание (комплекс включает в себя промывку, установку и регулировку) — 1000 рублей;
• внешняя очистка без разбора — 300 рублей;
• регулировка — 300 рублей;
• переборка карбюратора и двигателя — 2000 рублей;
• герметизация патрубка — 200 рублей.

Регулярная настройка карбюратора позволяет повысить эффективность бензопилы и уменьшить расходы на топливо. При этом рекомендуется точно соблюдать технологию или доверить работу специалистам.

Как завести бензопилу Штиль 180?

Чтобы продлить сроки эксплуатации пилы Stihl MS 180, нужно изучить особенности ее запуска. Порядок действий при начале работы с инструментом выглядит следующим образом:

1. Вначале потребуется активировать механизм цепного тормоза пилы. Для этого его штатную пластиковую рукоятку следует перевести в переднее положение;
2. Далее нужно снять защитный щиток шины, нажать кнопку декомпрессионного клапана. Это даст возможность облегчить запуск мотора, а также начало работы всех важных механизмов пилы;
3. После этого нужно несколько раз нажать на топливный насос подкачки воздуха;
4. Затем нужно перевести комбинированный переключатель в положение только холодного запуска;
5. Далее потребуется установить инструмент на ровную поверхность так, чтобы шина и цепь не касались грунта. Пилу нужно захватить обеими руками, и наступить правой ногой на площадку в задней части пилы – это обеспечит устойчивость инструмента;
6. Затем нужно медленно потянуть рукоятку стартера на себя до появления сопротивления. После этого потребуется несколько раз сильно потянуть трос;
7. При запущенном моторе потребуется несколько раз нажать на рычаг газа пилы. В это же время штатный комбинированный переключатель следует перевести в положение работы на холостом ходу;
8. Затем потребуется потянуть рычаг штатного цепного тормоза на себя до появления характерного щелчка.

Регулировка карбюратора

Если бензопила Штиль 230 заводится и глохнет или просто неустойчиво работает, то пришла пора посмотреть, как обстоят дела с системой подачи топлива, а именно на карбюратор. Скорей всего причина кроется в нем, и он требует обслуживания. Останавливаться детально на этом процессе в рамках данной статьи мы не будем, т.к. ранее рассказывали про ремонт карбюратора на бензопилах в целом и Штиль в частности. Рекомендуем почитать статьи: устройство и регулировка карбюратора на бензопиле Штиль 180 и вторая интересная статья про регулировку карбюратора на бензопилах в общем.

В статьях поднимаются вопросы основных причин, по которым пила начинает «ерундить». Даются подробные и развернутые ответы, которые помогут произвести ремонт возникших неисправностей своими руками.

Если по какой-то причине Вы не можете обратиться в специализированный сервис компании Штиль, и хотите отрегулировать карбюратор бензопилы своими руками, то Вам обязательно нужно посмотреть познавательные видео, касающиеся данного вопроса. Представляем Вашему вниманию, нашу подборку.

Регулировка карбюратора на пилах Штиль 230 и 250 ничем не отличается, поэтому посмотреть видео будет полезно обладателям и тех, и других бензопил.

Устранение неисправности карбюратора бензопилы

Карбюратор снять с бензопилы. Снять крышку бензонасоса с мембраной, выкрутив один винт по центру крышки. Дальше повернуть карбюратор к себе дроссельной заслонкой, с той стороны, где два отверстия, в одном виден штифт, вот под ним и находится ускорительный насос. Снять с наружи штифта стопорное колечко и отсоединить проволочную пружинку воздушной заслонки. Открутить винт по центру дроссельной заслонки, запомнить как стоит дроссельная заслонка (чтобы потом так и поставить) и снять дроссельную заслонку. Заткнуть пальцем отверстие со штифтом (ускоритель подпружинен и если вынуть ось дроссельной заслонки и не закрыть отверстие, то ускоритель выскочит), затем провернуть ось дроссельной заслонки и вынуть её. Вытряхнуть из отверстия ускоритель (поршенёк) с пружинкой. На поршеньке имеется резиновая манжета (колечко) – его износ и является причиной неисправности бензопилы. Надо заменить поршенёк с резиновой манжетой и пружинкой (они продаются в виде ремкомплекта). Или можно вынуть изношенный поршенёк с пружинкой, а отверстие заглушить, затолкав туда резиновую заглушку (бензопила будет без ускорительного насоса, т.е. будет разгоняться не за 3 сек., а за 4 сек., но будет хорошо работать так как не будет подсоса воздуха карбюратором).

Сборка после устранения неисправности бензопилы (после устранения неисправности карбюратора бензопилы) производится в порядке обратном разборке. При сборке дроссельной заслонки, перед затягиванием винта, саму дроссельную заслонку надо правильно выставить, чтобы она не заедала, а резьбу винта крепления дроссельной заслонки к оси следует обезжирить и намазать специальным резьбовым герметиком (продаётся в маленьких тюбиках, красный, жидкий) или расплющить пассатижами, потому что если этот болтик выкрутится во время работы, он прямиком попадает в цилиндр ) и ремонта или замены поршневой не избежать). Вот мы и рассмотрели устранение этой неисправности бензопилы.

Бензопила Штиль 180 — устройство и регулировка карбюратора

Бензопилы stihl ms 180 разработаны таким образом, чтобы максимально облегчить их эксплуатацию малоопытными пользователями. Для этого в карбюраторе пилы были упразднены некоторые настройки, доступные на более мощных моделях Stihl. Но возможность настроить все-таки есть, и ремонт, а также регулировка карбюратора бензопилы штиль 180 своими руками, возможна.
