Станок пила по дереву своими руками

Шлифовальная пила

Иногда шлифовать материалы в труднодоступных местах бывает трудно. Я решил изготовить шлифовальную «пилу», которая облегчит подобную задачу. Надеюсь, и вам моя идея поможет!

Шаг 1: Материалы и инструменты

Материалы:

доски из клена и дуба;
древесина бука (деревянный прут 380×25 мм);
кожа;
льняное масло;
наждачная бумага.

Инструменты:

карандаш и линейка;
японская пила;
хомут;
маленький угольник;
мини-напильник;
рашпиль;
плоские деревянные биты;
набор для резьбы по дереву;
торцевой рубанок;
рубанок;
инженерный угольник;
регулируемый угловой шаблон;
долото (несколько видов);
скребки;
дюбели;
полукруглая стамеска по дереву;
криволинейный струг;
поворотный резак (фреза);
молоток.

Шаг 2. Рукоять пилы и подпорка

Первое, что нужно сделать, – нарисовать контур рукоятки пилы на куске дерева. Я использовал в качестве материала белый клен, но можно использовать и другой. Прямую линию я вырезал японской пилой, а изгибы и прочее – несколькими инструментами: долото, пилкой и скребком.

Другой кусок дерева я отшлифовал и сделал его прямоугольным. По высоте он совпадал с высотой рукояти.

Первое и самое необходимое – рукоять и подпорка

Шаг 3. Создание места для деревянного стержня

Поскольку я не хотел использовать клей, я решил соединить две эти части при помощи резьбы. Для этого я использовал набор для резьбы по дереву и проделал отверстия с обеих сторон в деревянном пруте из бука.

После я отметил центральную часть кусков и просверлил их плоским сверлом по дереву. В рукоятке я просверлил сверлом на 22 мм, а в прямоугольнике — на 23 мм.

Таким образом я изготовил место под деревянный стержень

Шаг 4. Установка стержня

Теперь настала пора обрезать деревянный стержень длиной 380 мм. Перед тем, как сделать отверстия сверлами, я покрыл его льняным маслом и обернул фольгой. Так я смог обеспечить впитывание масла и облегчение установки в резьбу.

С двух сторон стержня я также сделал резьбу.

Стержень готов к установке

Шаг 5. Рукоять пилы — шлифовка

Для более приятного использования и твердой хватки ручки я использовал целый ряд инструментов: полукруглая стамеска по дереву, торцовочный рубанок, криволинейный струг и наждачная бумага с зернистостью 280.

Для внутренней части я использовал полукруглую стамеску по дереву.

Теперь по части рукояти все более-менее готово

Шаг 6. Деревянные гайки

Для гаек я решил использовать дуб. Чтобы их сделать, мне нужно было сначала взять циркуль, нарисовать круг, провести диагонали, сделать внутри круга шестиугольник. В центре всего этого мне нужно было сделать вырез и для этого я воспользовался сверлом на 22 мм и сделал резьбу.

Затем доску я вырезал под форму гайки. Так я сделал две штуки.

Гайки – достаточно надежный крепежный элемент

Шаг 7. Создание места для ремня

Как только все части сделаны, мне остается лишь одна вещь, прежде чем создать шлифовальную пилу. Для этого сначала мне нужен корпус и прямоугольник.

Я оставляю PDF-файл, в котором отмечены места сверления отверстий для наждачной бумаги.

Нужно было весьма точно высверлить место для ремня

Шаг 8. Ремень из наждачной бумаги

Чтобы избежать разрывов при шлифовании бумаги в процессе шлифования материала, я создал «ремень». Я сшил две маленькие полосы на концах, но можно их склеить клеем.

Ремень делается достаточно просто

Шаг 9. Полная сборка

Последний щаг – все соединить. Я взял все части и последовательно соединял их друг с другом до тех пор, пока у меня инструмент не был готов.

Вот такой получилась у меня шлифовальная пила

Послесловие

С такой шлифовальной «пилой» работать стало намного удобнее. Да, внутри, конечно, этим инструментом не попользуешься, но для наружных работ – в самый раз.

Развод режущих элементов ленточной пилы

Развод – это отгиб полотен ленточных пил в разные стороны. Это позволяет значительно снизить трение полотна и предотвратить его зажатие. Для обеспечения свободного передвижения полотна о стенки распиливаемого материала его ширина должна быть больше, чем толщина этого материала.

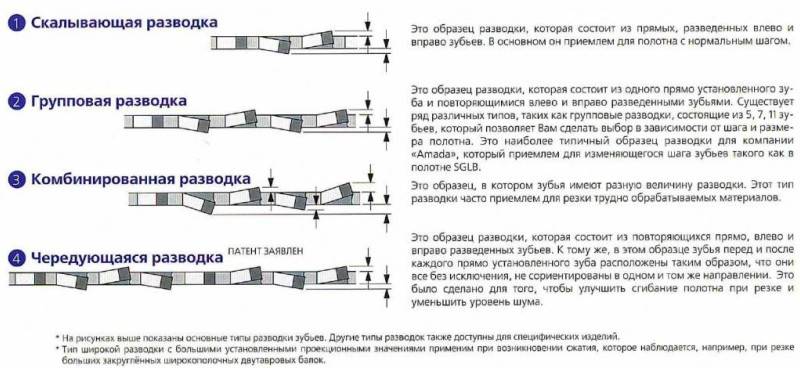

Типы разводок ленточных пил

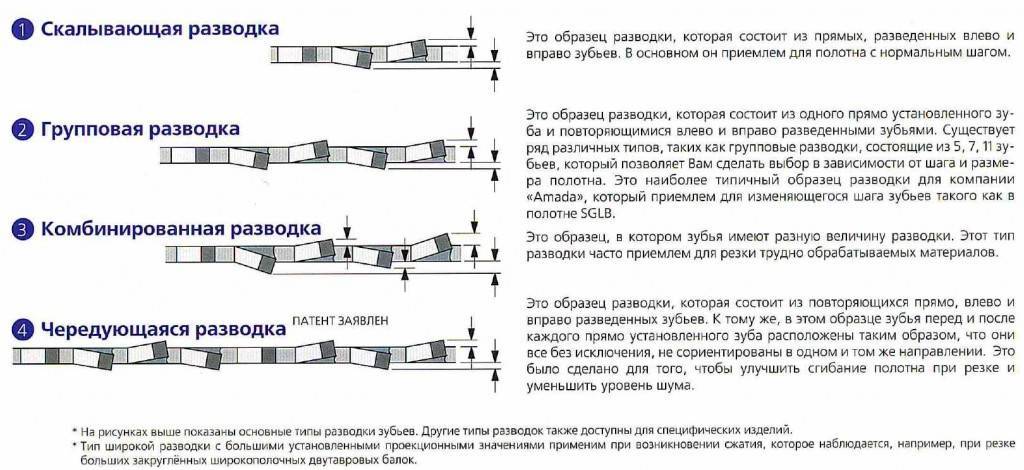

Развод может иметь несколько разновидностей. У разных производителей он может иметь различные названия. Наиболее часто может быть:

Стандартным, который характеризуется противоположным отгибанием режущих элементов в разнообразные стороны. Наиболее часто она используется для ленточных пил, которыми осуществляется распиловка твердого материала.
Волнистым, который относится к категории сложных конструкций. Развод в данном случае имеет переменное значение. При этом образовывается своеобразная волна.

Развод заключается в отгибе не всего полотна, а только определенной части его вершины. Параметры определяются строго производителями инструмента. Их диапазон составляет от 0,3 до 0,7 миллиметров.

Защищающим. Развод заключается в загибании двух зубьев. При этом третий остается на месте. Предназначается для ленточных пил по обработке особо твердого материала. По форме каждый третий зуб напоминает трапецию. Местом расположения является центр полотна. С его помощью осуществляется максимально правильное направление пильной ленты.

Станки по дереву характеризуются универсальной конструкцией пильного инструмента. Развод для обработки мягких пород должен характеризоваться большими размерами, чем в оборудовании для обработки твердых пород. Но развод не должна быть таковым, чтобы по центру располагался клин без выреза. Развод должен характеризоваться одинаковым расположением всех режущих элементов. Разводить зубья необходимо таким образом, чтобы отклонение было не более 0,1 миллиметра. Если пилы будут располагаться неравномерно, то это приведет к тому, что ленточнопильное оборудование в процессе работы будет отходить в сторону.

Стол для ручной циркулярной пилы своими руками

Большинство людей, кто профессионально работает с деревом, хотели бы иметь в своем распоряжении все необходимые станки. Но к сожалению, не всегда это возможно. Одним не позволяет площадь мастерской, другим, и я думаю, большинству – деньги. Любой, даже самый примитивный станок стоит довольно дорого.

Но ведь что мешает его просто сделать самому? Нет ничего невозможного для человека с интеллектом. Для каждого плотника циркулярная пила является главным инструментом. Но случается, что в наличии есть только ручная пила, а это не всегда удобно при больших объемах работ. Чтобы не приобретать отдельный инструмент, можно самому сделать мини пилу стационарной для удобства работы – изготовить под неё распиловочный стол (подставку).

Из опыта многих людей можно сказать, что хотя такие станки выглядят и не очень привлекательно, но при правильном и старательном подходе, они ничем не хуже фабричных, таких как фирмы Interskol, и имеют не меньший срок эксплуатации. Большим преимуществом является то, что стоимость такого станка будет в три раза ниже. Кроме того, вы сможете сделать станок «под себя», что позволит намного увеличить продуктивность труда.

Нам понадобится:

фанера толщиной 15–20 мм;
брус 5050 мм;
доски, примерно 50100 мм;
выключатель;
розетка;
саморезы;
лак;
клей ПВА;
ролики;
металлические уголки.

Ручная циркулярная пила с креплением к столу может стать отличным подспорьем для тех, кто любит работать с древесиной. Если пиломатериал вам приходится раскраивать довольно часто, то стоит потратить один день на изготовление такой конструкции, которая прослужит долго и позволит повысить производительность труда.

Конструкция

За основу приведенного здесь проекта взята разработка Матиаса Вандела – канадского изобретателя, который собрал свою пилу в основном из дерева. Можно подумать, что для такого инструмента лучше использовать металл, но все не совсем так.

Ленточная пила-станок такой сборки демонстрирует неплохие показатели, вполне сравнимые с покупными моделями. К тому же легкозаменяемый материал позволяет мгновенно проводить текущий ремонт. Забота же о заменяемых деталях отойдет на второй план.

Также важно помнить о том, что многое будет зависеть от выбранного двигателя (лучше использовать уже готовый), пилы для ленточных станков и заготовок

Советы по эксплуатации пильного станка

Для того, чтобы собрать даже самый простой ленточный агрегат для мини пилорамы, например, такой, как описан в статье, придётся выложить определённую сумму денег на самые разные детали. Даже если у вас в хозяйстве найдётся электродвигатель с подходящими параметрами от старого оборудования, то всё равно вам нужно купить стальные профили, пиломатериалы, шкивы, ремни и полотно, а это тоже обойдётся недешево. Но если соблюдать все правила эксплуатации, то вы сможете очень быстро окупить все затраты, а также заработать определённый капитал.

Проверка натяжения режущего полотна тензометром

Вот что рекомендуют специалисты:

Прежде всего, следует правильно натягивать пильную ленту – это зависит от её толщины и ширины, а также от марки стали. Но для того чтобы сделать натяжку наиболее оптимальной, нужно использовать специальный прибор, который называется «тензометр» (см. фото вверху). Скорее всего, что у вас его не окажется, но прибор можно одолжить или взять напрокат, чтобы провести хотя бы разовое тестирование, а потом уже можно будет делать это «на глаз».
Не надейтесь на то что полотно может пилить беспрерывно, например, с утра до обеда или даже до вечера – это не так. Станок лучше всего остановить через два-три часа эксплуатации, а затем, сняв пилу, подвесить её в свободном состоянии (без натяжки) на 10-12 часов. Это говорит о том, что не помешает иметь несколько полотен, особенно, если у вас много работы.
Если работать с сухими заготовками, то это не подразумевает каких-либо проблем, но вот при распиловке (роспуске) свежей древесины выделяются смолы, которые забивают зубья, лента быстро перегревается и даже может лопнуть. Чтобы как-то смягчить такой негативный фактор, используют импровизированную смазку: при плюсовой температуре это обычная вода с моющим средством, а при морозе дизтопливо с маслом.
По окончании работы нужно обязательно ослабить натяжение полотна для защиты от последствий тепловой деформации

Сталь при нагреве расширяется, следовательно, при остывании (читай сужении) в местах соприкосновения со шкивами будут оставаться отпечатки, что существенно снизит износостойкость пилы.
Соблюдайте нормы заточки, то есть, зубья всегда должны быть острыми и иметь одинаковый развод.
Не забывайте о том , что любой пилящий станок потенциально опасен для здоровья, так как неосторожное движение или потеря бдительности при усталости может привести к серьёзной травме и этому есть множество примеров. Поэтому будет гораздо безопаснее, если все подвижные детали (шкивы, полотно) будут закрыты защитным кожухом.
Для соблюдения безопасности большое значение имеет место установки станка

Ничто не должно мешать работе с длинными заготовками, так как это может привести к разрыву режущей ленты и даже к получению серьёзной травмы.
После получения травмы фраза «я не заметил» зачастую звучит в результате недостатка освещения рабочего места. Порой станки устанавливают на улице под навесом без должной мощности осветительных приборов (обходятся одной лампочкой на 60-80 Вт), следовательно, в таком случае можно работать только в светлое время суток. Но лучше всего установить какой-либо рефлектор, направив его на рабочий стол (если будет возможность регулировки, то это ещё лучше).
Позаботьтесь о заземлении электродвигателя и подключайте его через УЗО (устройство защитного отключения) или хотя бы через дифференциальный автомат – это может защитить от травмы. Дело в том, что при поражении электрическим током человек утрачивает контроль над телом и повышается вероятность попадания конечностей в зону действия пильной ленты.
Площадка для рабочего места должна быть сухой и жёсткой (бетонная стяжка, асфальт), а если агрегат находится на улице, то эту площадку следует поднять, как минимум, на 3 см выше уровня грунта, чтобы её не затапливали потоки при ливневом дожде;
При работе под ноги стелите диэлектрический резиновый коврик..

Самодельная ленточная пила – мастер объясняет устройство станка

Параметры ленточных пил

Такое оборудование приносит массу положительных моментов, если требуется обработка дерева. В домашних условиях она необходима при ведении малого бизнеса по производству мебели.

Некоторые типы пил позволяют дополнительно работать со следующими материалами:

металл;
синтетика;
камень.

Высокая плотность этих материалов требует использования аппаратуры, которая включает детали и расходные части из усиленной стали. Если использовать стандартную сталь, то при обработке металла или камня диск и зубья за короткий период деформируются, поэтому требуется подготовка к работе заранее.

Учитывают не только вид обрабатываемого материала, но и производственные масштабы. От этого зависит выносливость и мощность покупаемого оборудования. Для разового использования можно купить дешёвую ленточную пилу или сделать её из подручных средств и инструментов, но для интенсивной работы требуется серьёзный и дорогой агрегат.

Размер и шаг зубьев полотна

При выборе пилы необходимо обратить внимание на размер самого станка. Требования описаны в инструкции при покупке агрегата, но существуют некоторые нюансы, которые там не указаны

Следует учитывать следующие дополнительные рекомендации при выборе пилы:

Для продольного пиления выбирают широкие пилы, которые отличаются ровным и качественным пилением.
В тех случаях, когда обрабатывается тонкая заготовка, используют инструмент с небольшой толщиной лезвия. Это важный параметр, ведь толстая пила при работе с тонким материалом повреждает его.
Фигурная и контурная резка требует индивидуального подбора режущего элемента, но если нет возможности приобрести несколько вариантов пилы, тогда лучше выбирать средней вариант. С учётом выпускаемой ширины от 14 до 88 мм рекомендуется приобретать пилы со средним размером 35−40 мм.

При выборе следует учитывать следующие особенности работы:

Крупный шаг зубьев используют исключительно при работе с тонким листовым материалом.
Густая постановка зубьев на лезвии применяется при обработке больших полотен.
Усреднённый вариант с переменной постановкой зубьев используется при работе с синтетическими материалами. Чтобы пила не забивалась отходами, увеличивается скорость резания.

Ленточная пила своими руками

Ленточный станок выполненный из дерева

Изготовление станины

Несущая штанга — швеллер № 8, который приваривается к станине или прикручивается болтами. Он должен быть строго вертикальным и закреплен не менее чем в двух точках по длине, чтобы исключить угрозу отклонения. При закусывании пилы, например (что иногда случается) или пилении материала больших размеров нагрузки возникают довольно большие.

В рабочей площадке делаем пропил под пилу

На станине расположен горизонтальный рабочий стол с пропилами для движения ленты, линейкой, упором, зажимами и прочими приспособлениями для подачи и удержания заготовок. Высота стола от нижних упоров — 0,7-0,9 метра. Высота штанги над столом — 0,6-0,8 м.

В нижней части станины устанавливается асинхронный электродвигатель с конденсаторами запуска, соединенный ременной передачей с приводным шкивом изменяемого диаметра. При необходимости изменить скорость резания, клиновидный ремень просто перебрасывается на другой диаметр. Натяжение ремня обеспечивается пружинным натяжным механизмом.

Чертеж ленточнопильного станка

Монтаж привода

От биений ленты станок защищает специальный механизм демпфера, который расположен под рабочим столом. Чертежи этого устройства можно найти в интернете. Иногда можно увидеть ленточные пилы с двумя демпферами — снизу и сверху рабочей зоны. Это оправдано, если станок предназначен для работы с заготовками больших размеров или требуется исключительно высокая точность пиления.

Вал пильного привота

Система смазки и защита

Все рабочие узлы, где что-нибудь вращается или движется, необходимо защитить кожухами. Лучше всего, сделать их из водостойкой фанеры толщиной от 10 мм. Это обойдется недорого, а шлифованная фанера, покрашенная эмалью, выглядит очень хорошо.

Система пуска — стандартная кнопка с возможностью аварийного отключения. Нижнюю часть станка желательно выполнить в виде тумбочки с широкой дверкой, или даже двумя. Одна служит для отбора падающих опилок, вторая — для доступа к шкивам и регулировки скорости движения ленты.

Вращающиеся элементы закрываем кожухами

Сделать своими руками ленточный станок для опытного слесаря не составит особого труда. Часть необходимых деталей и узлов можно взять от списанных или демонтированных машин собственного предприятия или купить на рынке или и по интернету, часть — изготовить самому. В любом случае, сделанный самостоятельно станок обойдется раза в два дешевле заводского, при том же уровне работоспособности и точности регулировок.

Основные недостатки и преимущества ленточных станков

Ленточная пила по дереву своими руками изготавливается за небольшое количество времени. В этом процессе необходимо быть точным и выполнять требования чертежей. Вначале стоит понять, так ли подобный самодельный лобзик необходим. В этом вопросе смогут помочь недостатки и достоинства ленточной пилы.

Специалисты выделяют такие преимущества данных станков:

большая производительность;
маленькая отдача тепловой энергии;
хорошая скорость работы и точность отрезки;
возможность производства изделий по индивидуальным заказам;
для сборки ленточной пилы не нужно большого количества финансовых средств;
минимальное количество древесных отходов.

Такой станок, изготовленный в домашних условиях за пару дней, имеет некоторые недостатки. Подобным аппаратом можно сделать лишь продольные разрезы. Его конструктивные возможности не рассчитаны на иное. При работе ленточная пила способна вырабатывать большую вибрацию и шум. Также изделие имеет большие габаритные размеры. Для изготовления ленточной пилы своими руками необходимо применение дополнительного оборудования. Несмотря на все имеющиеся недостатки, подобное изделие способно принести много пользы человеку.

Ручная дисковая пила – превращение в стационарную

Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.

Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.

Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

Установка шкивов для станка

Представленная самоделка не может работать без шкивов. При сборке данного элемента конструкции необходимо придерживаться следующих правил:

самодельные шкивы подтачивают, чтобы при надевании ремня он выступал на несколько сантиметров;
изготовленная конструкция должна перемещаться, что обеспечивается наличием горизонтальных направляющих из труб;
для повышения надежности узла его дополнительно фиксируют болтами;
шкивы устанавливают под небольшим углом, что предотвратит соскальзывание ленты во время работы оборудования;
правый шкив является ведомым, поэтому к нему приделывают пружину. Во время работы она автоматически натягивает его;
левый шкив фиксируется жестко, поскольку он считается ведущим;
диаметр элемента выбирается произвольно, но чем он больше, тем дольше не нужно менять пилу;
в качестве ремня можно использовать обычную велосипедную раму;
для эффективной работы станка необходимо максимально точно разместить два шкивы в одной плоскости;
для крепления верхнего элемента в заданном положении лучше всего использовать подшипник самоцентрирующегося типа.

Шкивы

Инструкция по изготовлению и сборке аппарата

Теперь следует приступить к производству представленного агрегата. Для этого придется осуществить несколько этапов:

1. Если вы решили изготовить такой агрегат, как ленточная пила, своими руками, чертежи у вас уже должны быть. Именно они — залог успеха. Начать стоит с сооружения стола и тумбы, на котором будет фиксироваться механизм. Для этого вам понадобится мебельный щит или дерево.

2. Далее изготавливаются шкивы из фанеры, которые впоследствии оклеиваются листовой резиной. Деревянные элементы необходимо отшлифовать и покрыть эпоксидной смолой.

3. Теперь можно сделать раму для сборки всего устройства. Она может иметь С-образную форму, которая обеспечивает хорошее удержание ленты. Опорная рама изготавливается из швеллера, на который надевается стальная ось.

4. Теперь разберемся со шкивами. Они должны быть надеты на ось при помощи втулок, причем на разных ее концах. Естественно, оба шкива необходимо сбалансировать.

5. Для того чтобы лента не вибрировала, необходимо применить демпфер.

6. Все движимые детали следует подсоединить к электродвигателю.

7. Также вы можете соорудить направляющий механизм, при помощи которого будет подаваться обрабатываемый материал. Для этого используются металлические уголки.

Процесс изготовления ленточной пилы по дереву своими руками

Требования к раме и подготовка

Чертеж самодельной ленточной пилы

Для изготовления несущей рамы следует выбрать толстую балку из твёрдых пород дерева (отлично подойдёт клён). Это необходимо для того, чтобы конструкция аппарата выдержала будущие нагрузки и не вибрировала при проведении распилочных работ.

Первоначально нужно разработать чертёж будущей ленточной пилы. Он может быть схематический или подробный, с указанием размеров каждого элемента аппарата. Высота каркаса напрямую зависит от размеров помещения и особенностей планируемого использования. Необходимо продумать высоту расположения стола, его размерные характеристики, диаметр шкивов и длину несущей балки. После проведения всех расчётов, из подручного материала изготавливаются отдельные элементы.

Монтаж рамы

Рама ленточной пилы представляет собой С-образную основу, состоящую из несущей балки и двух закреплённых на ней опор для шкивов, для изготовления которых может использоваться толстая многослойная фанера. Опоры должны устанавливаться друг от друга на достаточном расстоянии, учитывающем специфику и размеры планируемых для распила на аппарате материалов.

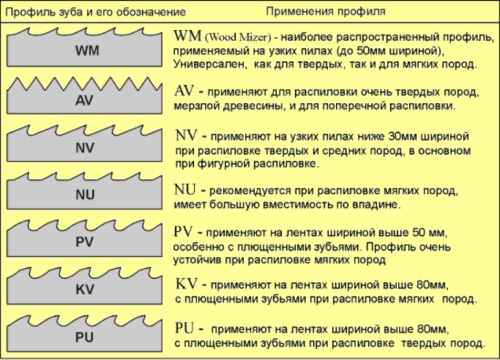

Профиль зуба и его обозначение

Сборка стола

Размеры и высота рабочего стола подбираются индивидуально для каждого мастера

Важное требование – под столом должны помещаться два шкива (ведомый и ведущий), электродвигатель и ящик для стружки. Часто рабочее место выполняют в виде закрытой тумбы, помещающей в себя все описанные детали

В столешнице обязательно должна иметься прорезь для режущей ленты.

Установка шкивов

Диаметр шкивов может быть любой, но он должен соответствовать размерам всего аппарата. Для работы с широкими полотнами следует выбирать колёса с большим диаметром и толщиной. Торцы ведомых колёс должны быть выпуклыми, что обеспечивает самоцентрирование режущего полотна, а ведущего (шкив ременного привода) – с углублением, гарантирующим надёжное крепление ремней.

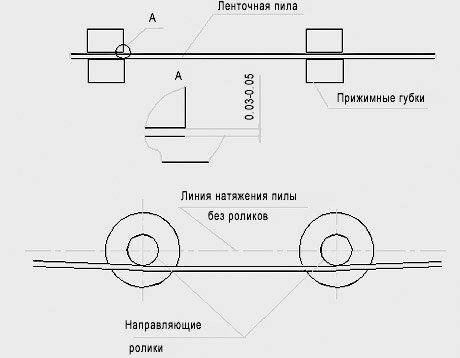

Способ установки направляющих ленточной пилы

На торцы колёс для защиты дерева необходимо натянуть велосипедные камеры либо можно обернуть их в несколько слоёв изолентой, но такой способ подойдёт только для маленьких аппаратов.

Для регулировки натяжения ленты верхний шкив должен крепиться на подвижном блоке, оснащённом ручкой, при вращении которой осуществляется подтягивание колеса вверх, а также специального винта, ослабляющего или фиксирующего конструкцию. Подъёмный механизм может быть любой, что оставляется на усмотрение мастера. Вместо бруска, ручки и винта вполне могут использоваться рычаг, очень тугая пружина и болты, предусмотренные на разных уровнях.

Нижняя часть аппарата состоит из двух колёс, установленных на одном валу. На первое колесо, расположенное параллельно верхнему, натягивается режущее полотно, а второе выполняет функцию привода и соединено ремнями с электродвигателем.

Выбор полотна

Режущую ленту можно изготовить и самостоятельно, но это лишняя и неоправданная работа. На аккуратность и эстетичность распила влияет качество заточки ленты. А потому лучше приобрести готовое ленточное полотно. Выбор их разновидностей в магазинах огромен, они отличаются количеством зубьев, разводом зубьев и их размерами (мелкие, средние или крупные).

Основные параметры полотна

Изготовление основания и устройства для закрепления бревен

Изготовление основания

На первом этапе собственноручного проведения таких работ изготавливается основание для будущего станка для превращения обычных бревен в качественные доски. В качестве материала для этого подойдут уголки из металла. Устанавливать их следует вверх стороной, при этом необходимо добиться максимальной точности регулировки колесиков, иначе они будут быстро изнашиваться.

Такие крепежные приспособления должны легко двигаться в нужные стороны. Для надежной фиксации бревна достаточно пару раз ударить по зажимам молотком, вследствие чего произойдет заклинивание механизма фиксации материала, и с ним можно будет проводить все требуемые операции.

Конструкция когтей

При собственноручной сборке пилы ленточного типа профильные трубы из твердого металла, которые устанавливаются перпендикулярно к основанию, должны быть сделаны таким образом, чтобы немного выступать за основание. Кроме того, на данных трубах следует установить перемычки: на них будут размещаться бревна перед распилкой на станке.

Процесс производства стола

Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).
