Станок для заточки цепей бензопил oregon

Виды и принцип работы инструмента для заточки цепи бензопилы

Существуют две основные разновидности станков, предназначенных для проведения заточки цепных пил: автоматические и ручные. Последние, в свою очередь, подразделяются на стационарные (устанавливаются на твёрдую поверхность) и мобильные, которые крепятся на шину бензопилы.

Они продаются в специальных наборах для заточки цепи бензопилы с дополнительными сменными насадками

Принцип работы станка заключается в последовательной обработке каждого рабочего зуба пилы. Для этого цепь фиксируется на специальной основе в тиски. Здесь же, в основании платформы находится шкала, с помощью которой можно выбрать угол заточки и необходимую глубину. Основным рабочим инструментом точильного станка является подвижная головка с диском. Для начала работы её необходимо опустить за рукоятку на рабочую поверхность, где закреплена цепь. Алгоритм работы следующий:

Оператор закрепляет цепь в тиски.
Проверяет целостность диска. Для этого его аккуратно ударяют чем-то плотным, чтобы получился характерный звук (аналогичным образом проверяют посуду на предмет трещин).
Закрепляют диск на круге для заточки цепей бензопил, закрывают защитным стеклом (во время заточки это убережёт оператора от искр).
Выставляется с помощью шкалы угол заточки.
Запускают агрегат.
Абразивный диск опускают для проведения шлифовки.

Особенности работы автоматических точильных станков для цепей бензопил

Автоматические станки работают по чётко установленным параметрам. Они используются на больших предприятиях, где необходимо заточить сразу большую массу одинаковых пил, не меняя настройки.

Оборудование это стационарное, чаще всего используются более износостойкие пильные диски. Да и сам аппарат больше напоминает промышленный станок, чем рабочее приспособление под определённый вид работ. Именно поэтому иногда такие станки имеют дополнительные функции

Мастер выставляет параметры угла заточки, остальной процесс происходит автоматически: станок самостоятельно перемещает цепь и выполняет проход наждака на нужную глубину. Среди дополнительных элементов – специальный вал со шпинделем, который передвигает цепь на нужную отметку, ориентируясь на расстояние зубьев. Такие агрегаты отличаются повышенной шумностью и немалым энергопотреблением. Среди положительных сторон – полная автоматизация процесса, среди минусов, кроме названной нами повышенной шумности, – быстрый износ расходных материалов.

Как работают ручные станки для заточки цепей бензопил

Как мы уже упоминали выше, ручные точильные станки могут быть как стационарными, так и мобильными.

Станки ручного типа от автоматических отличаются возможностью более точной настройки и более качественной заточки, так как весь процесс идёт при непосредственном участии человека. Преимущества ручных моделей:

Демократичная цена.
Высокая точность.
Компактность.
Низкий расход энергии и возможность автономной работы.

Недостатки:

Высокая трудоёмкость.
Низкая скорость.
Необходим опыт работы, так как перенастройка агрегата требует определённых знаний.

Особенности заточки на мобильных и стационарных станках

В отличие от других вариаций заточки, где необходим демонтаж цепи, для мобильных точильных станков этого делать нет необходимости. Такая «точилка» цепей для бензопил может всегда находиться рядом, она не требует подключения к электросети, однако работа с ней требует навыков и определённой сноровки.

Работать не так удобно, так как приходится удерживать во время точения и бензопилу, однако, цена такого заточного станка для цепей бензопил в разы ниже других аналогов

Фактически, вы получаете направляющую для напильника (утрированно говоря), которая обеспечивает правильный угол заточки с помощью струбцины. Однако скорость заточки − одна из самых низких среди других аналогичных устройств. Для работы на стационарном станке цепь для продольного пиления необходимо снимать. Кроме того, как в работе с мобильными устройствами для заточки цепей, так и со стационарными важнейшую роль играет опыт мастера. Ему приходится самостоятельно настраивать агрегат и контролировать полностью весь ход работ.

Цепи Oregon для бытовой эксплуатации

Кроме широкого выбора пильных цепей обычной (классической) конструкции, сегодня Oregon предлагает несколько типов новейших и более совершенных моделей.

Модель 91VXL

Это низкопрофильная цепь для бытовых бензопил. Высота режущего зуба снижена. В результате цепь захватывает меньше древесины. Это снижает скорость реза, но меньше нагружает бензопилу. Древесина пилится более плавно и мягко, уменьшается вибрация и возможность отскоков.

Модель 91VXL Multi-cut

Цепь с маркировкой Multi-cut означает, что у этой модели режущие элементы повышенной прочности. Цепь может пилить мерзлую древесину, не тупится от льда и снега. Пилит твердые породы дерева, суковатые комли, пни. При пилении обычной древесины заточка требуется примерно в 2 раза реже, чем на обычной цепи.

Модель 90PX

Модель 90PX относится к серии моделей Micro-lite. Это узкие цепи, которые обеспечивают небывалую скорость реза за счет малого сопротивления древесины. В отличие от узкопрофильных цепей, например, SpeedCut 95TXL, у Micro-lite сужена не только режущая часть, но и вся цепь. Толщина направляющих сегментов и паза шины под них — 1,1 мм.

До того минимальным общепринятым стандартом была толщина 1,3 мм. Эти цепи вполне можно ставить на многие ходовые модели бытовых бензопил, но в комплекте с шиной с толщиной паза, соответственно — 1,1 мм.

Модель 91P

Отличается универсальностью использования. Уникальная форма резца получизель — получиппер позволяет одинаково легко пилить строительную древесину и обрезать сады.

Модель 91 POWERSHARP

Система POWERSHARP — новое слово в этой области. Шины и цепи этой серии позволяют затачивать цепь в процессе работы, благодаря встроенному в шину приспособлению с абразивом.

Электрическая пила Oregon CS1500 – конструктивные особенности

Главная заводская особенность этого садового инструмента заключается в том, что он единственный на сегодняшнем рынке поставляется в комплекте с самозатачивающейся режущей гарнитурой. Для этого электропила Орегон оснащена запатентованной инновационной технологией PowerSharp, разработанной для экономии времени оператора. Чтобы воспользоваться системой самостоятельной заточки, пользователю достаточно потянуть на себя красный рычаг и удерживать его в таком положении от 3 до 5 секунд.

Эта цепная электропила Oregon оборудована мощным силовым агрегатом, который мгновенно приводится в действие при нажатии на кнопку пуска. Мотор модели дополнен 3-уровневой защитой, предотвращающей просачивание внутрь моторного отсека пыли, влаги и мелких опилок.

Цепная электрическая пила Орегон отличается повышенной эргономикой. Модель укомплектована прочными пластиковыми рукоятками, на которые вынесены все нужные для работы органы управления. Это делает электропилу максимально удобной при эксплуатации в условиях ограниченного пространства.

Натяжение режущих органов в этой электропиле регулируется без использования ключей. Для настройки пользователю достаточно медленно повернуть пластиковый винт, расположенный в боковой части пилы. За остановку вращающейся цепи в базовой конструкции модели отвечает эффективный инерционный тормоз.

Электропила Oregon в этом базовом оснащении выделяется сниженным весом и сравнительно небольшими габаритами. Это позволяет активно эксплуатировать ее в условиях ограниченного пространства, без риска повредить фасады зданий или декоративные растения.

Параметры электропилы Oregon CS1500:

мощность – 2,4 кВт;
длина шины – 45 см;
шаг цепи – 3/8″;
вес с установленной режущей гарнитурой – 5,7 кг.

Благодаря повышенной мощности силовой агрегат этой модели способен раскручивать режущую цепь до скорости 14,7 м/с. При этом звуковое давление на оператора во время воздействия максимально допустимых нагрузок на мотор не превышает 110 дБ.

Это интересно: Карбюратор бензопилы: устройство и регулировка, видео

Инструмент для заточки цепи бензопилы: виды и принцип функционирования

Существует несколько категорий заточных станков, основными из них являются: автоматические и ручные. Рассмотрим принцип работы каждого из них.

Особенности эксплуатации автоматических точильных станков для цепей бензопил

На сервисных предприятиях и лесопилках, выполняющих большие объёмы работ, применяют автоматические заточные установки. Такие приборы функционируют от электросети, позволяют с высокой точностью обрабатывать пильные ленты и обеспечивают высокую скорость обработки зубьев.

Стационарный заточной станок для цепей бензопил

Электрические станки существенно повышают эффективность работы оператора и позволяют автоматизировать процесс заточки режущих элементов. При выборе стационарного автоматического агрегата стоит учитывать такие технические характеристики, как мощность двигателя, скорость вращения шпинделя, массогабаритные показатели и уровень шума.

Принцип работы ручных станков для заточки цепей бензопил

Пильные элементы можно качественно обработать при помощи ручного станка либо набора для заточки цепи бензопилы при условии незначительной нагрузки на режущие элементы. Такое оборудование целесообразно использовать в домашних условиях либо на небольших хозяйственных предприятиях.

Ручное устройство для заточки режущей кромки цепей бензопил

Ручные станки имеют компактные габариты, которые можно легко перевозить с собой на различные расстояния. Оборудование представляет собой зажимное устройство с контуром для установки напильника под определённым углом.

Ручная обработка цепи

Приспособления позволяют быстро и точно заточить режущие кромки непосредственно на месте проведения распиловочных работ. О том, как правильно выполняется ручная заточка цепи бензопилы на станке, можно узнать из видео ниже.

Видео «Особенности применения ручного заточного станка»:

Заточка цепей на стационарных и мобильных станках

Стационарные станки располагаются неподвижно на верстаках в мастерских, и для их полноценной работы требуется подключение к электросети. Оборудование позволяет максимально точно выставить нужный угол наклона и выполнить рез. Электроустановки также можно использовать для корректировки резцов, свёрл и правок фрезы.

Мобильная заточная установка

Ручные станки являются походным вариантом автоматических агрегатов. Для заточки зубьев оператору необходимо закрепить устройство на шине бензопилы, ослабив зажим цепи. После этого выбирается определённый угол, и каждое звено затачивается поочерёдно руками при помощи напильника.

Мнение эксперта Артём Крикунов Консультант по подбору инструмента ООО “ВсеИнструменты.ру”

Совет! Чтобы максимально эффективно выполнить заточку цепи, в качестве шаблона следует взять зуб, который изношен больше остальных. Затем под него выполняется подгонка остальных пильных элементов. Благодаря такому подходу обеспечивается равномерное распределение нагрузки, а также исключается разрыв слабых звеньев.

Лучшие профессиональные автоматические станки для заточки пильной цепи

Одной из лучших профессиональных моделей для заточки цепей бензопил является станок Sthil USG. Мощность устройства равна 180 Вт. Частота вращения диска станка для заточки цепи «Штиль» составляет 2800 об/мин. При работе приспособления уровень шумового потока достигает значения 75 дБ.

Станок для заточки цепей Sthil USG является одной из лучших профессиональных моделей

Станина из ударопрочного пластика надежно фиксируется на верстаке или другой плоской поверхности. В комплектацию станка для заточки цепей «Штиль» входят поворотный суппорт и два профильных шлифовальных круга. Инструмент может использоваться в качестве точила для цепей, оснащенных твердосплавными напайками, и зубьев со шлифовальной кромкой. Цена станка «Штиль» для заточки цепей бензопил достигает 27 тыс. руб.

Другим станком для профессиональных работ является модель Oregon 519789, мощность которой составляет 214 Вт. Данный инструмент может затачивать цепи бензопилы с шагом ¼-3/4 дюйма. Благодаря улучшенной системе зажима заготовки процесс осуществляется быстро и безопасно. Станок может использовать абразивные круги толщиной 3,2, а также 4,7 и 6 мм. Вследствие наличия торсионной пружины значительно увеличивается производительность работы.

Согласно многочисленным отзывам, станком для заточки цепей бензопил очень удобно пользоваться, что возможно благодаря эргономичной ручке со стартовой кнопкой и оптимальным уровнем подсветки. В комплектацию станка входят три шлифовальных круга. Купить модель можно за 31 тыс. руб.

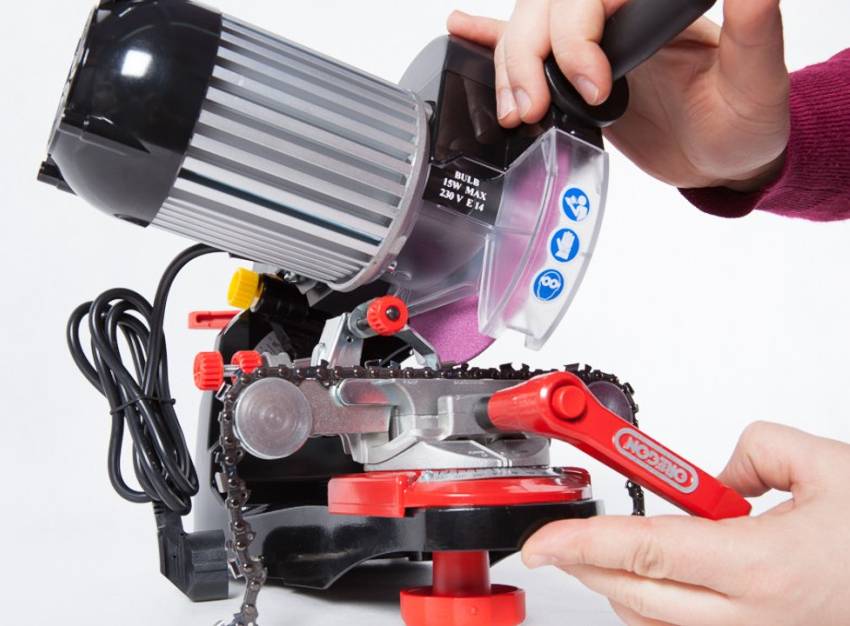

Станок для заточки цепей «Орeгон» способен заточить цепь любого вида с разным шагом звеньев

Другой профессиональной моделью данного производителя является станок Orеgon 620-230. Это усовершенствованный инструмент, для которого характерно сниженное на 50% время заточки, что стало возможным благодаря наличию гидроусилителя. Станок имеет также улучшенную геометрию заточки зубцов с углом до 55°.

Станок для заточки цепей «Орeгон» комплектуется 3 шлифовальными кругами разного диаметра. Для работы в малоосвещенном месте на устройстве установлена подсветка в виде лампочки на 15 Вт. Инструмент может развивать мощность до 214 Вт, обеспечивая частоту вращения шпинделя 6000 об/мин. Станок способен заточить цепь любого вида с разным шагом звеньев. Стоимость инструмента составляет 32,2 тыс. руб.

Пильный механизм любой модели бензопилы рано или поздно выходит из строя. Чтобы вернуть ему работоспособность, понадобится произвести заточку цепи. Для этого существует большой ассортимент инструментов. Для быстрого и качественного исполнения работ лучшим вариантом станет станок для заточки цепи

Выбирая оборудование, следует ориентироваться на его основные характеристики и принять во внимание отзывы специалистов и потребителей о популярных моделях мировых брендов

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Плюсы и минусы цепей Oregon

Основной плюс — это стабильное качество. В цепях Oregon практически не встречается заводского брака, такого как:

слишком жесткая клепка, звенья не складываются и цепь клинит;
неточное соответствие строгим параметрам по толщине, шагу звена;
неподходящие сплавы звеньев (жесткие лопаются, мягкие растягиваются), зубьев (мягкие, быстро тупятся).

Такой брак может быть на небольших производствах, но это не про Oregon.

Все цепи Oregon ровные по качеству, стандартные, с микронной точностью подгонки согласно разрешенным на производстве допускам.

К минусам относится неясность происхождения отдельных групп пильных цепей. Например, потребитель покупает пильную цепь с надписью на коробке Oregon, затем обнаруживает другую честную надпись более мелким шрифтом — Made in China. При этом неизвестно, произведена эта цепь на предприятии Oregon под контролем специалистов, из сплавов и по технологиям фирмы, или некая китайская компания выкупила патент на право выпускать свои изделия под этим брендом.

Как бы то ни было, но цепи для бытовых бензопил под брендом Oregon Made in China имеют ряд недостатков:

быстро растягиваются;
зубья быстро тупятся и требуют частой заточки, потому быстро стачиваются до негодного состояния;
зубья изнашиваются неравномерно.

Последний недостаток критичен, когда требуется заточка на станке. Станок всегда настраивают на заточку по самому маленькому зубу, иначе он останется незаточенным. В итоге все ещё почти целые зубцы стачиваются до размера одного, самого маленького. И всей цепи останется служить совсем недолго. Когда зуб при замере сверху меньше 4 мм, цепь нужно менять.

Но объективно, даже Oregon Made in China стабильнее по качеству, чем цепи от неизвестных производителей.

Устройство и технические характеристики

Бензопила Oregon оборудована карбюраторным бензиновым двигателем, работающим в двухтактном режиме. Имеет обтекаемую форму, защитный кожух, антивибрационную систему, предохранительную кнопку и легко снимающийся воздушный фильтр. Есть специальное окошко для наблюдения за уровнем масла. Цилиндр покрыт хромом, что предохраняет двигатель от порчи и быстрого износа. Хорошо сбалансирована и удобна в использовании.

Используется свечи NSHP производства BOSCH, гарантирующие высокое качество. Свеча надежно изолирована. Имеется стопорный ограничитель и защитный кожух для безопасности оператора. Цепь смазывается автоматически.

Функция быстрой остановки прекращает работу за 0,12 секунды. Активируется вручную или автоматически при повышении допустимых ударных нагрузок на цепь. Некоторые модели пил оснащены системой PowerSharp для автоматической заточки, что делает эксплуатацию инструмента проще.

В комплект входят напильник, масло.

Технические характеристики:

мощность — 2400 Вт;
напряжение — 220 В;
длина шины — 45 см;
количество звеньев — 62 шт.;
объем масляного бака — 140 мл;
ширина паза — 1,3 мм;
скорость вращения — 14,7 м/сек;
шаг цепи — 3/8 дюйма (0,375);
габариты — 950х260х290 мм;
вес — 5,7 кг;
есть бесключевая регулировка натяжения;
приспособлена как для поперечного распила, так и для продольного пиления;
отсутствие выхлопных газов;
пониженный уровень шума.

Заточка цепи

Заточка цепи бензопилы Oregon производится как вручную, при помощи напильника, так и с использованием специальных заточных станков.

Приспособление Oregon 23736A предназначено для ручной заточки пил. В отличие от напильника, специализированный станок позволяет затачивать цепь быстрее и качественнее.

Электрическая машинка 32653A сокращает время заточки инструмента и повышает качество, однако цена ее существенно выше механической, она больше подходит для промышленных целей. Качество цепи остается неизменным при любом виде заточки.

Это интересно: Бензопилы Зубр: модели их характеристики, преимущества

Заключение

Сроки написания обзора ограничены, поэтому оценить пилу в полной мере при длительном использовании не получается. Но первые впечатления от работы пилой Oregon CS1500 очень хорошие, есть свои нюансы и отличия от работы бензопилой как положительные, так и отрицательные. Если бы я второй раз делал выбор при покупке цепной пилы для домашнего хозяйства после этого тестирования, я бы все равно купил бензопилу. А вот если бюджет позволяет, то непременно взял бы себе две пилы: электрическую и бензиновую. Они дополняют друг друга и подходят для разных задач.

Что касается конкретно модели CS1500. У пилы есть свои достоинства, некоторые особенности, которые стоит учитывать при покупке, и свои минусы.

Начнем с достоинств:

• Система простой и быстрой заточки PowerSharp, доступно пользователю с любым уровнем подготовки; • Высокая мощность электродвигателя в 2400 Вт, что редкость для этой цены; • Удобное пиление и хорошая производительность; • Длина шины 45 см; • Цепь с малой отдачей и вибрацией; • Натяжение цепи без использования специальных инструментов, простой механизм натяжения; • Автоматическая смазка цепи, экономный расход масла, масляный бак с прозрачным окном и удобно расположенной крышкой; • Крышка фиксируется в горловине бака на веревочке; • Цена на расходные материалы сопоставима с ценой эксплуатации традиционных цепей; • Инерционный тормоз моментально останавливает вращение цепи; • Реализованы все виды защиты: передний рычаг блокировки, кнопка блокировки выключателя, ограничитель цепи; • Доступная цена; • Три года гарантии.

Особенности:

• Цепь делает глубокие защепы с одной стороны запила; • Большой вес пилы; • Поперечное расположение двигателя; • Средние показатели скорости вращения цепи; • Необходимость покупки удлинителя; • Выступающее сбоку кольцо натяжителя цепи.
