Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи
Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.
Технология заточки
Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.
Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.
- Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°. Задний угол верхнего лезвия — от 50 до 60°. Угол заточки верхней режущей части – от 25 до 35°.
Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции
Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости
Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.
Ручной способ
Набор для ручной заточки
При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.
Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.
Однако эта технология имеет ряд особенностей, который следует учитывать.
- Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм. Низкая скорость заточки. При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно. Небольшая стоимость набора – от 600 руб.
Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

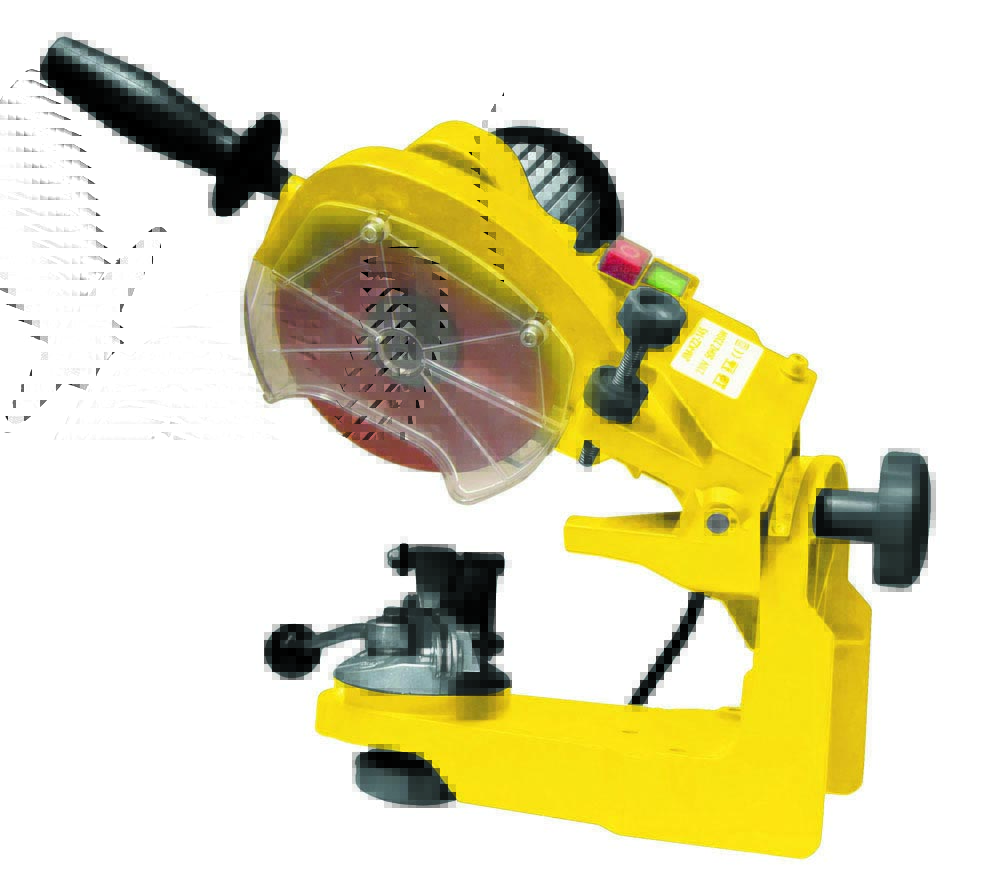

Электрический станок
Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.
Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.
Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.
Ручная заточка цепи напильником (надфилем)
Первое, о чем стоит упомянуть, это то, что ручной способ применим только в тех случаях, когда нет критичного износа зубьев. Он лишь корректирует зубья. Для сильно изношенной цепи бензопилы следует использовать электрически станки или дополнительный инструмент. Допустим, что износ звеньев не достиг того самого критического значения. Что нам понадобится для механической заточки? Всего два инструмента – круглый и плоский напильник. Плоский вид понадобится для подпиловки ограничителя глубины, а круглый – для коррекции кромок зуба. Полезный совет! Существуют специальные наборы для заточки пильных цепей, которые, как правило, продаются в специализированных магазинах. Такие инструменты эффективнее всего справляются с задачей, они удобны и гарантируют хороший результат.
Шаг цепи | Диаметр напильника, мм | Бензопила FUBAG | Электропила FUBAG |
1/4“ | 4 мм | ||
0,325“ | 4,8 мм | FPS 56 | |
3/8“ | 5,2 мм | FPS 37 ; FPS 46 | FES 1814C ; FES 2016C ; FES 2016 ; FES2216 |
0,404“ | 5,5 мм |
Подобрали инструмент? Переходим к этапу подготовки 1. Для начала следует провести очистку и внешний осмотр цепи
Обратите внимание на возможные дефекты, вроде сломанных и изогнутых зубьев.2. В качестве эталона выбирается самый тупой или поврежденный зуб
После его заточки под него будут подгоняться и все остальные элементы цепи.3. Чтобы начать работать остается ровно расположить пилу, позаботиться о ее неподвижности, а после натянуть цепь и включить тормоз цепи.Теперь перейдем непосредственно к формированию рекомендуемого угла и режущих кромок
Здесь важно освоить основной метод заточки круглым напильником: 1. Располагайте напильник выше плоскости зуба на 1/5-1/4 собственного диаметра
2. Работайте в горизонтальной плоскости перпендикулярной вертикальной плоскости шины, соблюдая рекомендации по углу заточки (например, удерживайте напильник под углом 30°, чтобы подготовить цепь к поперечной распиловке древесины).
3. Двигайте напильник в сторону боковой режущей кромки, равномерно прилагая усилия и немного проворачивая его относительно собственной оси.
Полезный совет! Совершайте одинаковое количество движений напильников и контролируйте усилие для каждого зуба. Это гарантирует равномерное стачивание и поможет соблюсти одинаковую длину зубьев.Звучит просто? На деле понадобится немного сноровки и навыка. Для тех, кто только пытается разобраться в том, как заточить цепь бензопилы напильником есть способ облегчить задачу. Воспользуйтесь дополнительными механическими устройствами: направляющими, шаблонами, оправками и т.д.
Как только все зубья были заточены, пора перейти к коррекции ограничителя глубины плоским напильником. Для удобства выполнения этих работ применяют специальный опиловочный шаблон. Полезный совет! Как убедится в правильности заточки напильником? Воспользуйтесь старым проверенным методом контроля и формирования навыка. Закрасьте режущие кромки, после чего выполните 2-3 движения напильником и посмотрите на результат. Окрашенный материал сточился равномерно? Вы на верном пути!
Как выбрать оптимальный
Приступая к выбору электрического станка для заточки, необходимо учесть, насколько часто будет использоваться устройство, а также будут ли нём затачиваться другие инструменты или оснастка.
Класс устройства
Заточные станки делятся на бытовые и профессиональные. Первые отличаются значительно меньшей мощностью и низким ресурсом. Они рассчитаны на довольно редкое, периодическое использование с небольшой нагрузкой. Во вторые заложен значительный запас прочности.
На многих предприятиях станки включаются на всю рабочую смену, поэтому электродвигатели имеют системы охлаждения, а также оснащены подшипниками соответствующего качества.
Иногда выделяют отдельную категорию полупрофессионального оборудования. Она занимает промежуточное положение и находит применение в малом бизнесе и у продвинутых частников.
Вес и размер
Чем мощнее станок, тем он больше. Для того, чтобы разместить крупное оборудование в гараже, мастерской или в кабинете, потребуется немало места. Для эпизодической заточки ножей могут быть использованы небольшие электроприборы, которые даже не предполагают стационарного размещения, а просто ставятся на любую поверхность на подставку, удерживаясь на ней за счёт нескользящих ножек и своего собственного веса.
Хорошие приборы имеют возможность закрепления на одном месте. Для этого предусмотрены отверстия или проушины под болты. Будучи установлены через резиновый коврик или уплотнительные шайбы, станок получает необходимую неподвижность при минимальной передаче вибраций на рабочую поверхность.
Мощность
Для домашних устройств, которые предназначены только для небольших предметов с малой площадью режущей кромки, резона в большой мощности нет. Многие настольные станки обходятся мощностью в 100, 160, 200 ватт. А вот для устройств, которые будут установлены в гараже на верстак и послужат не только для приведения в порядок ножей, но и топоров, а также другого садового инструмента, лучше выбирать двигатели, рассчитанные на 400 – 600 Вт.
Мнение эксперта
Левин Дмитрий Константинович
Аппараты больше киловатта в домашнем хозяйстве смысла не имеют, однако могут пригодиться в качестве штатного оборудования в небольших механических мастерских.
Число оборотов
Большинство стандартных асинхронных двигателей переменного тока – высокооборотистые. Это значит, что они будут раскручивать диск с большой скоростью. Это позволит быстро получить нужный результат, но требует большей сосредоточенности, так как на большой скорости можно легко снять «лишнего».
Главный недостаток высокооборотистых станков – это риск перегрева обрабатываемого изделия. Если сталь идёт радужными разводами – это верный признак того, что она «горит». В процессе такой заточки закалка изделия отпускается, и нож впоследствии тупится очень быстро.
Какой заточной станок для ножей выбрали бы Вы?
РучнойЭлектрический
Частота вращения шпинделя большинства бытовых станков – от 2,5 до 5 тысяч оборотов в минуту. Иногда можно встретить универсальные заточные станки на 1500 об/мин. В некоторых устройствах конструкцией предусмотрен понижающий редуктор для одного из кругов. Он не просто вращается медленнее, его кожух может наполняться водой для охлаждения.
Некоторые модели могут иметь плавную или ступенчатую регулировку числа оборотов.
Дополнительные возможности
В некоторых заточных станках есть специальные переходники, чтобы вместо круга можно было установить шлифовальную ленту. Это существенно расширяет функциональность прибора.
В других изделиях в качестве опции может быть предусмотрен гибкий вал отбора мощности. К нему подключается любое оборудование, рассчитанное на внешний привод. Чаще всего это гравер.
Обращайте внимание на дополнительную комплектацию, если только планируете пользоваться ею.
Рейтинг лучших станков для заточки цепей
| Номинация | место | наименование товара | цена |
| Рейтинг лучших станков для заточки цепей | 1 | 6 650 ₽ | |
| 2 | 5 490 ₽ | ||
| 3 | 2 350 ₽ | ||
| 4 | 2 130 ₽ |
CHAMPION C2001
Рейтинг: 4.9
Мобильным приспособлением для заточки цепей электро- и бензопил является станок CHAMPION C2001. Китайское устройство весом 5,8 кг легко транспортируется, установить его можно за считанные минуты на надежном столе или слесарном верстаке. Фиксируется станок при помощи удобной системы крепления. Благодаря абразивному диску с меняющимся углом наклона можно обрабатывать не только основные зубцы, но и упорные резцы. Для точной настройки рабочей части имеется специальная шкала. Абразивный диск настраивается и по глубине заточки. Чтобы комфортно работать в плохо освещенных помещениях, производитель оснастил аппарат подсветкой рабочей зоны.
Пользователям нравятся не только технические параметры, небольшой вес и мобильность станка. Они отмечают и безопасность оператора во время заточки цепей.
- мобильность и легкость;
- подсветка рабочей зоны;
- настройка угла и глубины заточки;
- защитный кожух.
высокая цена.
Rezer EG235-CN
Рейтинг: 4.8
Очень тихой работой отличается российско-китайский станок Rezer EG235-CN. Эксперты и пользователи отмечают отсутствие вибрации во время работы. Но попал инструмент в наш рейтинг не только за комфорт и удобство, но и за качественное изготовление. Прибор несколько уступает победителю в весе (7,6 кг), но монтируется он на верстак также просто и быстро. Не требуется для изделия и сложного техобслуживания. Рабочая зона при необходимости может подсвечиваться, направляющие механизма зажима сделаны из надежной стали.
У отечественных пользователей есть несущественные замечания по поводу конструкции станка. Так не внушает доверия пластмассовая станина, не совсем удачно крепится защитный кожух, оставляет желать лучшего яркость подсветки.
- качественное изготовление;
- тихая работа;
- простота в эксплуатации;
- надежный механизм зажима.
мелкие конструктивные недоработки.

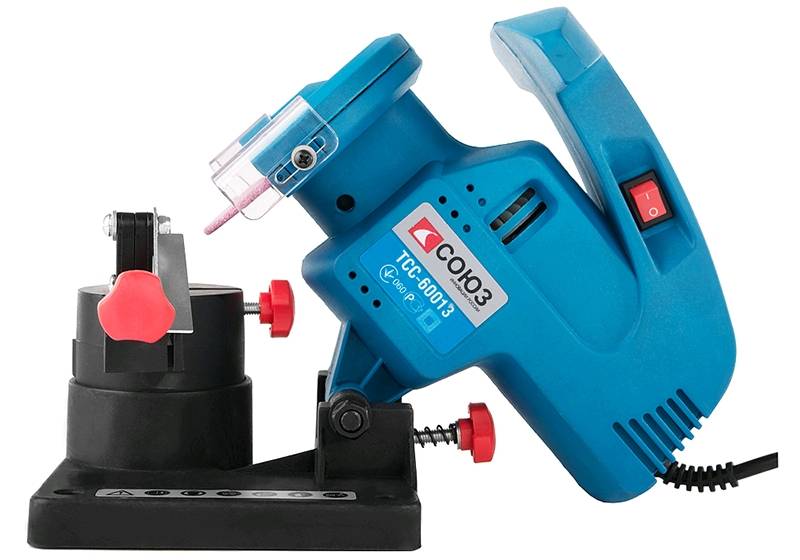

Souz TSS-60013
Рейтинг: 4.7
Легкость и компактность стали ключевыми факторами для попадания станка Souz TSS-60013 на третью строчку рейтинга. При весе 1,75 кг прибор без проблем переносится в сумке, а для фиксации его на столе есть в основании специальное отверстие. Небольшая мощность электродвигателя (160 Вт) компенсируется высокой скоростью вращения круга (7500 об/мин)
Эксперты обратили внимание на простой и удобный механизм настройки угла и глубины заточки.
Отечественным пользователям понравилась тихая работа, качественная сборка, отличный результат. Цепь удается заточить в домашних условиях всего за 5 минут. Защитный кожух из прозрачного пластика делает работу не только комфортной, но и безопасной.
- доступная цена;
- легкость и компактность;
- высокая скорость вращения диска;
- простой механизм настроек.
- нет подсветки;
- попадается бракованная продукция.
Vihr SZC-200
Рейтинг: 4.6
Еще одна отечественная разработка попала в наш рейтинг. Это станок Vihr SZC-200, который предназначен для заточки цепей электро- и бензопил. К плюсам аппарата эксперты относят ударопрочный корпус, надежно защищающий электромотор от повреждений. Кстати, на таком маленьком инструменте (вес 2,55 кг) установлен достаточно мощный (200 Вт) и оборотистый (6000 об/мин) двигатель. Надежность станка обеспечивается прочным литым основанием. Оператору не стоит волноваться по поводу безопасности, прозрачный кожух защищает глаза, руки и одежду от абразива и искр.
Владельцы бензопил отмечают доступную цену отечественного станка. С его помощью несложно заточить цепь, но не хватает подсветки рабочей зоны. А инструкция написана непонятным для обывателя языком.
Варианты выполнения работы
Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем
Можно выбрать один из доступных способов:
- Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
- Заострить зубья можно с помощью системы PowerSharp.
- С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
- С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.
Угол заточки бензопилы Штиль
Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т
к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.
Правка цепи напильником
Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.
Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.
В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.
Полезные советы
В работе пригодятся следующие рекомендации:
- Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
- Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
- В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
- Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
- Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.
О зубьях бензопилы
Зубья бензопилы имеют специфическую геометрию. Надо понимать и знать, какая их часть подлежит заточке. Вообще «логика» среза древесины напоминает рубанок.
Режущая поверхность состоит из двух кромок. Одна боковая, другая — немного скошенная. Ограничительный элемент глубины пропила регулирует габарит стружки в толщине. Рассмотрим подробнее. Элементы режуще-рабочего звена устроены так:
- Основание с отверстиями под ось;
- Лопатка зуба;
- Ограничитель глубины пропила;
- Торцевая грань лезвия (размещение – по вертикали);
- Верхняя грань лезвия (размещение – горизонтально);
Заточенная кромка Затупленная После прикосновения с грунтом
Нельзя чрезмерно стачивать или менять расположение звеньев. От идентичности их расположения зависит нормальная работа инструмента. В противном случае, вероятны повышенные нагрузки на корпус, шину и двигатель. Срез может получаться кривым. Также есть небольшая вероятность разрыва цепи.
