Сталь Ст3

Механическая обработка

Обрабатывают детали из марки стали СТ3ПС с помощью заранее подобранного оборудования и скорости. Это обеспечивает сохранение необходимых рабочих показателей, сокращает локальные напряжения и т.д.

Заточка и фрезеровка осуществляется с помощью режущего инструмента, изготовленного из ВК8 или Т5К10. Внутренняя и наружная резьба создается за счет метчиков и плашек из стали Р18 и Р6М5. При обработке на станке необходимо использовать смазочно-охлаждающие жидкости, а при ручной – касторовое масло.

Ударная вязкость стали СТ3ПС позволяет обрабатывать изделия на станочном оборудовании при постоянной вибрационной нагрузке. Скорость зависит от свойств сплава, так же выбирают и другие параметры:

• толщина 6-10 см – державка инструмента 16*25 мм;
• глубина реза 3 мм – скорость подачи 0,7-1,2 мм/об;
• частота вращения 700 об/мин.

Назначение стали ст 3

Именно благодаря преимуществам материала обработчики металла и строители стремятся купить ст3 для своей работы. Простота сварки, прочность и удобство использования делает сталь ст3 незаменимым помощником при производстве многих деталей и метизов. Из нее делают:

• Сварные и не сварные конструкции, выполняется производство используемых при положительных температурах деталей (щитки, каркасы, кожухи, рамы).
• Из проката толщиной до 10мм производятся работающие без трения малонагруженные детали, такие как корыта или крышки станков.
• Модифицированная сталь применяется для изготовления швеллеров, уголка или двутавровых балок, фасонных выгонных профилей.

Круг ст3 может использоваться для создания монтажной арматуры, сеток, хомутов, водогазопроводных труб, проволоки и других элементов.

Сталь марки 3 нефлокеночувствительна, не имеет склонности к отпускной хрупкости и обладает свариваемостью без ограничений. Свою роль играет и доступная цена на ст3.

Физические и механические свойства

Сталь Ст3, характеристики которой будут рассмотрены подробно, применяется в качестве основы при изготовлении просто огромного количества различных заготовок. Это можно связать с уникальными физическими и механическими свойствами. Механические свойства стали Ст3, которые контролируются при выпуске заготовок, следующие:

1. Временное сопротивление.
2. Предел текучести.
3. Степень изгиба под воздействием большого усилия.
4. Относительное удлинение.
5. Ударная вязкость при определенной температуре.

Наиболее важные технические характеристики углеродистой стали 3 следующие:

1. Поверхность имеет твердость 131 МПа.
2. Плотность стали неоднородная, вес также может варьироваться в большом диапазоне.
3. Свариваемость не характеризуется какими-либо ограничениями.
4. К отпускной хрупкости структура не склонна.

Стальные уголки

Рассматриваемые свойства стали 3 определяют ее широкое распространение именно в сфере строительства. Большое распространение получил и различный прокат, который применяется при механической обработке.

Сколько весит куб стали

Масса 1 кубического метра (1 м3, куба, кубометра) стали (нержавеющие, кислотоупорные, окалиностойкие и жаропрочные):

Сталь никельхромовая	ЭИ 418	8510
Сталь хромомарганцовоникелевая	Х13Н4Г9 (ЭИ100)	8500
Сталь хромистая	1Х13 (ЭЖ1)	7750
2Х13 (ЭЖ2)	7700
3Х13 (ЭЖ3)	7700
4Х14 (ЭЖ4)	7700
Х17 (ЭЖ17)	7700
Х18 (ЭИ229)	7750
Х25 (ЭИ181)	7550
Х27 (Ж27)	7550
Х28 (ЭЖ27)	7550
Сталь хромоникелевая	0Х18Н9 (ЭЯ0)	7850
1Х18Н9 (ЭЯ1)	7850
2Х18Н9 (ЭЯ2)	7850
Х17Н2 (ЭИ268)	7750
ЭИ307	7700
ЭИ334	8400
Х23Н18(ЭИ417)	7900
Сталь хромокремнемолибденовая	ЭИ107	7620
Сталь хромоникельвольфрамовая	ЭИ69	8000
Сталь хромоникельвольфрамовая с кремнием	ЭИ240	8000
Х25Н20С2 (ЭИ283)	7700
Сталь хромоникелькремнистая	ЭИ72	8000
Сталь хромоникельмолибденовая	ЭИ400	7900
Сталь хромоникельмолибденотитановая	ЭИ432	7950
Сталь хромоникелениобиевая	Х18Н11Б (ЭИ398 и ЭИ402)	7900
Я1НБ	7850-7950
Сталь хромоникелетитановая	1Х18Н9Т (ЭЯ1Т)	8000
Сталь хромомарганцовоникелевая	Х13НЧГ9 (ЭИ100)	8500
Сталь прочая особая	ЭИ401	7900
ЭИ418	8510
ЭИ434	8130
ЭИ435	8510
ЭИ437	8200
ЭИ415	7850

Масса 1 кубического метра (1 м3, куба, кубометра) стали (углеродистая, легированная):

Сталь высокоуглеродистая	70 (ВС, ОВС)	7850
Сталь среднеуглеродистая	45	7850
Сталь малоуглеродистая	10, 10А	7850
20, 20А	7850
Сталь малоуглеродистая электро-техническая (железо типа Армко)	А, Э, ЭА, ЭАА	7800
Сталь среднеуглеродистая для фасонного литья	Л45 (45-5516)	7850
Сталь для фасонных отливок	Л35ХГСА	7750
Сталь низкомарганцовистая для фасонных отливок	Л40Г2	7800
Сталь никелевая	13Н5А	7800
Сталь хромистая	15ХА	7740
Сталь хромоалюминиевомолибденовая азотируемая	38ХМЮА	7650
Сталь хромомарганцовокремнистая	25ХГСА	7850
30ХГСА	7850
Сталь хромованадиевая	20ХН3А	7850
40ХФА	7800
50ХФА	7800
Сталь хромоникельмолибденовая	40ХНМА	7850
Сталь хромоникельмолибденовая (вольфрамовая)	18ХНВА (18ХНМА)	7850
Сталь хромоникельвольфрамовая	25ХНВА	7850
Сталь хромоникельмолибденовая	ЭИ355	7800
Сталь хромомолибденовая	35ХМФА	7800

Применение Ст3

Из спокойной стали производят: лист, уголок, швеллер, арматуру, двутавровую балку и другой металлопрокат, который используют для изготовления:

• трубопроводной арматуры, труб, фасонных изделий;
• мостовых кранов, несущих железнодорожных металлоконструкций, каркасов зданий, внутрицеховых металлоконструкций, железнодорожных и автомобильных мостов;
• ёмкостей для хранения воды и нефтепродуктов, железнодорожных вагонов, цистерн для перевозки нефтепродуктов;
• кузовов автомобилей, корпусов судов;
• других ответственные конструкции, применяемых во всех отраслях промышленности, работающих при низких температурах окружающего воздуха, в условиях динамических знакопеременных нагрузок.

Полуспокойная сталь используется для тех же металлоконструкций и деталей, что и спокойная, но при условии, что эти изделия не будут работать при температурах ниже -10 0С.

Кипящая сталь. Применяется для малонагруженных, второстепенных, ненагруженных металлоконструкций, которые работают при постоянных нагрузках. Из неё изготавливают заборы, заземление, кронштейны, листовую обшивку, другие элементы зданий и металлоконструкций.

Механические свойства

Механические свойства сортового и фасонного проката из стали Ст3сп (Ст3сп5) при растяжении, ударная вязкость, а также условия испытаний на изгиб должны соответствовать требованиям табл.2 (табл. 2-3 ГОСТ 535).

Толщина,мм	Механические характеристики	Изгиб до параллель-ности сторон ( а — толщина образца, d — диаметр оправки)	Ударная вязкость KCU , Дж/см² (кгс·м/см²)	Ударная вязкость KCV , Дж/см² (кгс·м/см²)
Предел текучести σ т, МПа (кгс/мм²)	Временное сопротив-ление σв, МПа (кгс/мм²)	Относи-тельное удли-нение δ5, %	при температуре, °С	после механи-ческого старения	при температуре, °С
+20	−20	+20
не менее	не менее
Механические свойства сортового и фасонного проката
До 5 включ.	255 (26)	380-490 (39-50)	26	d = a	—
Св. 5 до 10 включ.	108 (11)	49 (5)	49 (5)	34 (3,5)
Св. 10 до 20 включ.	245 (25)	370-480 (38-49)	—
Св. 20 до 40 включ.	235 (24)	25	d = 2 a
Св. 40 до 100 включ.	225 (23)	23
Св. 100	205 (21)

1. Примечания:
2. По согласованию изготовителя с потребителем допускается снижение предела текучести на 10 Н/мм² (1 кгс/мм²) для фасонного проката толщиной свыше 20 мм.
3. По согласованию изготовителя с потребителем допускается снижение относительного удлинения на 1 % (абс.) для фасонного проката всех толщин.
4. Допускается превышение верхнего предела временного сопротивления на 49,0 Н/мм² (5 кгс/мм²), а по согласованию с потребителем — без ограничения верхнего предела временного сопротивления при условии выполнения остальных норм. По требованию потребителя превышение верхнего предела временного сопротивления не допускается.
5. Допускается снижение величины ударной вязкости на одном образце на 30 %, при этом среднее значение должно быть не ниже норм, указанных в настоящей таблице

Преимущества стали Ст3сп

Благодаря своим техническим характеристикам, данная разновидность металла имеет ряд преимуществ по сравнению с другими марками стали. Основными плюсами материала являются:

• повышенная коррозийная стойкость;
• оптимальное сочетание упругости и твердости;
• полное отсутствие флокеночувствительности (при отливке не возникает дефектов);
• отсутствие отпускной хрупкости.

Кроме того, сталь с такой маркировкой отлично сваривается без предварительной подготовки и последующей обработки (это касается материала толщиной до 3,6 см – более толстую сталь специалисты рекомендуют разогревать до 100°С и производить последующую термообработку).

При этом качества металла позволяют использовать в работе с ним дуговую сварку ручного и автоматического типа, контактно-точечный и электрошлаковый метод сварки.

Особенности производства

Свойства готового материала определяются теми веществами, которые входят в его состав и во многом зависят от того какие технологии применялись при производстве того или иного сплава.

Основу стального сплава составляет феррит. Это составляющая железоуглеродистых сплавов. Он, по сути, является твердым раствором углерода и легирующих компонентов. Для повышения его прочности расплав насыщают углеродом.

К примесям, от которых, кроме вреда, ждать нечего относят фосфор и серу, а также их производные. Фосфор, вступая в реакцию с ферритом, понижает пластичность сплава во время воздействия высоких температур и усиливает хрупкость под воздействием холода. В процессе расплава может образовываться сернистое железо, которое может привести к красноломкости. Сталь Ст3 содержит в своем составе не более 0,05% серы и фосфора 0,04%.

Для производства конструкционных сталей применяют две сталеплавильные технологии:

• мартеновскую;
• конвертерную.

Параметры марки Ст3, получаемой одним или другим методом мало чем, отличаются друг от друга, но конвертерная технология проще и дешевле.

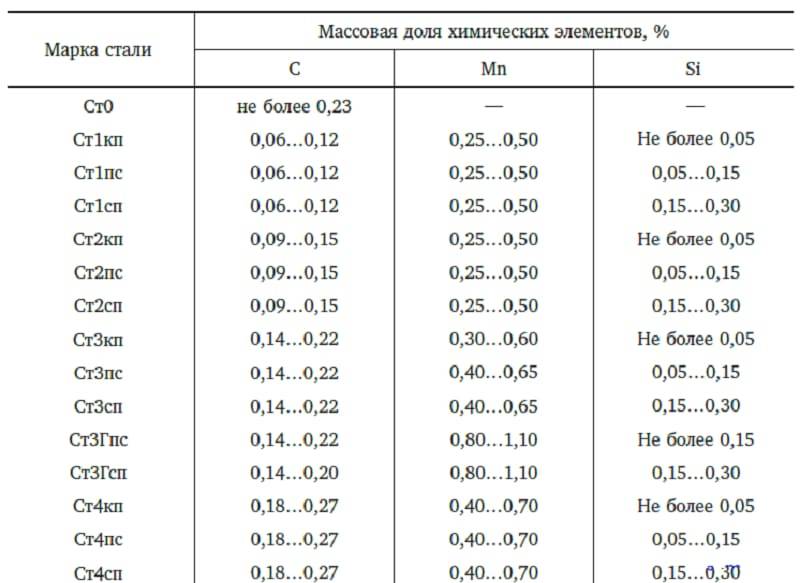

Химический состав

Расшифровка обозначения стали Ст3пс, звучит как материал с процентным содержанием углерода, не превышающим значение в 0,3%, но, несмотря на это, Ст3пс относится к разделу полуспокойных сталей. Название соответствует ГОСТу 380-2005, основной свод правил которого:

• СТ – буквы, с которых начинается название.
• Маркировочный номер обозначается цифрами в начале.
• Если содержание элементов марганца превышает 0,8% от общей массы – в названии должна присутствовать буква Г.
• Раскисление сплава обозначается сокращениями — пс, сп, кп.

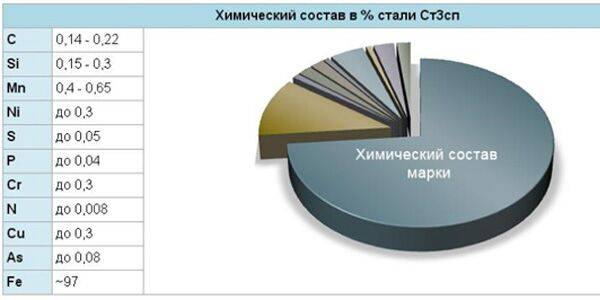

Химический состав стали Ст3ПС

И если руководствоваться этими параметрами, получится что Ст3пс — это полуспокойная сталь с химическим раскислением происходящим в реакции с титановым или алюминиевым сплавом, ферросилициалюминием и ферросилицититаном. Это довольно распространенный тип стали отличающийся усредненными особенностями характеристик и небольшой ценой, стоящей между спокойным и кипящим сплавом.

Но помимо них в состав входят также:

Элемент	Процентное содержание
Железо	98%
Углерод	0,14-0,22%
Марганец	0,4-0,65%
Никель	Не больше 0,3%
Хром	Не больше 0,3%
Медь	Не больше 0,3%
Кремний	0,05-0,15%
Мышьяк	Не больше 0,08%
Скандий	Не больше 0,05%
Фосфор	Не больше 0,04%
Азот	Не больше 0,008%

Маркировка Ст3

Классифицируются низкоуглеродистые стали по составу степени расселения. Раскисление – это процесс удаления из расплава кислорода, являющегося вредной примесью. Он ухудшает механические и другие свойства материала.

По степени раскисления сплав бывает трёх видов:

• спокойная обозначается «сп»;
• полуспокойная – маркировка «пс»;
• кипящая – «кп».

Проведём расшифровку материала Ст3Гпс. Буквы «Ст» обозначают сталь. Цифра «3» – это процентное содержание углерода, чем больше цифра, тем больший процент углерода содержится в металле. Буква Г — пишется, если процент содержания марганца в 0,8% и более. ПС – полуспокойная.

Как расшифровывается аббревиатура?

Расшифровка стали СТ3ПС осуществляется в соответствии с Госстандартом 380-2005:

• Ст – сталь с преобладание углерода;
• 3 – номер состава;
• пс – полуспокойная (уровень раскисления).

Обозначения и расшифровка букв легирующих элементов сталей

А – азот ( указывается в середине марки) Б – ниобий В – вольфрам Г – марганец Д – медь Е – селен К – кобальт М – молибден Н – никель П – фосфор Р – бор С – кремний Т – титан Ф – ванадий Х – хром Ц – цирконий Ю – алюминий Ч – редкоземельные

Легированные конструкционные стали

В начале марки указывается двухзначное число, показывающее содержание углерода в сотых долях процента. Далее перечисляются легирующие элементы. Число, следующее за условным обозначением элемента, показывает его содержание в процентах, если число не стоит, то содержание элемента не превышает 1,5 %. Сталь 30Х2М. В указанной марке стали содержится около 0,30 % углерода, 2% хрома, менее 1% молибдена.

Легированные инструментальные стали

В начале марки указывается однозначное число, показывающее содержание углерода в десятых долях процента. При содержании углерода более 1 %, число не указывается, далее перечисляются легирующие элементы, с указанием их содержания.

Технологические свойства

Сталь этой марки не имеет никаких ограничений по свариванию любым доступным способом в т.ч. газовой, электрической.

Ключевыми показателями стали можно назвать следующие:

• стойкость к воздействию коррозии;
• механические характеристики;
• свариваемость.

Эти показатели позволяют разделить стальные сплавы на такие группы, как: обычной, повышенной и высокой прочности. Для деталей, имеющих толщину или диаметр свыше 36 мм, после сварки имеет смысл выполнить термообработку, которая снимет напряжения, возникающие в зоне сварочного шва под воздействием высокой температуры сварки.

Химический состав

Расшифровка марки стали Ст3 указывает на основные компоненты в ее составе – железо (97%) и углерод (0,14-0,22%). От концентрации углерода зависит основное качество сплава – его твердость. В состав стали входят также небольшие количества:

• марганца – 0,4-0,65%;
• кремния – 0,15-0,17%;
• никеля и хрома – по 0,3%;
• мышьяка – 0,08%;
• меди – до 0,3%;
• серы – 0,05%;
• фосфора – 0,04%;
• азота – до 0,008%.

Особенностью сплава Ст3 является жесткое регламентирование содержания вредных примесей – серы и фосфора. Фосфор снижает пластичность металла при действии высоких температур, а сера при взаимодействии с железом образует сульфиды, вызывающие явление красноломкости. Следует отметить и повышенную концентрацию азота, на который приходится почти 0,1%. В соответствии с ГОСТом 380-2005 сплав маркируется с сопутствующими индексами, которые указывают на степень раскисления, например, Ст3Гсп:

• первые две буквы указывают на углеродистую сталь обыкновенного качества;
• цифра «3» означает порядковый номер марки по данному ГОСТу;
• знак «Г» свидетельствует о модификации с повышенным содержанием марганца;
• «сп», «кп», «пс» – степени раскисления.

Заменителями марки стали Ст3 могут выступать:

• С245, согласно ГОСТу 27772-88;
• С285;
• ВСт3Сп.

Зарубежные аналоги маркируются по другим правилам:

• A57036, K01804 – США;
• 40B, 722M24, HFS4 – Великобритания;
• 1.0038, DC03 – Германия;
• E24-2, E24-4 – Франция;
• SS330, SS400 – Япония;
• Fe360B, Fe360C – Италия;
• G235C – Китай;
• RSt360B – Австрия;
• Fe235D – Венгрия.

Номенклатура продукции включает:

• сортовой и фасонный прокат по ГОСТу 2591-2006;
• листы различной толщины и штамповки;
• трубы и арматуру, согласно ГОСТу 10705-80;
• ленты и полосы, которые выпускаются по ГОСТу 14918-80;
• проволоку разного сечения.

Расшифровка

Определить, какие у материала сталь СТ3 характеристики в соответствии с ГОСТ, можно благодаря расшифровке. Согласно ГОСТ 380, данный материал представлен в следующих разновидностях:

1. Сталь Ст3сп.
2. Сталь Ст3пс.
3. Сталь Ст3кп.

Эти индексы применимы в обязательном порядке при любой маркировке. При расшифровке марки материала необходимо учитывать следующие обозначения:

1. Ст — применяется для указания стандартных качеств углеродистых сталей.
2. 3 — условный номер марки сплава. Он может меняться в диапазоне от 0 до 6, в соответствии с процентным содержанием углерода в материале.
3. Г — этот символ употребляют, если в состав материала входит марганец. Так, для стали типа Ст3гпс характерно содержание 0.8% марганца.
4. Сп — обозначает степень раскисления стали. Аббревиатурой “кп” обозначают кипящие сплавы, “пс” — полуспокойные.

Таким образом, марка Ст3пс5 является полуспокойной, но характеризуется высокой степень раскисления. Специфика маркировки материала регламентирована ГОСТом 380-2005.

Если в названии марки отсутствуют буквы “пс” либо “кп”, сталь следует считать спокойной.

Внимание. Спокойная разновидность СТ3 является наиболее распространенной, и поэтому буквы “сп” иногда допустимо опускать.. Чтобы понять свойства изделий, произведенных из стали СТ3, следует ориентироваться на их ГОСТы:

Чтобы понять свойства изделий, произведенных из стали СТ3, следует ориентироваться на их ГОСТы:

• ГОСТ 107105-80 — для труб и арматуры к ним;
• ГОСТ 2591-2006 — для проката;
• ГОСТ 14918-80 — для ленточного и полосового проката;
• ГОСТ 5812-82 — для рельсов;
• ГОСТ 8479-70 — для поковок.

Химические и физические свойства

Примесей в стали данной марки не более:

• хром — 0,30 процента;
• никель — 0,30 процента;
• медь — 0,30 процента;
• сера — 0,005 процента;
• фосфор — 0,04 процента;
• азот — 0,10 процента.

Раскисление стали

Процесс раскисления стали — это химический процесс в результате которого из расплавленного сырья удаляется кислород. Он в данном случае определяется примесью, которая ухудшает механические и физические свойства сплава.

По процессу раскисления сталь марки Ст3 делят на такие виды:

1. Спокойную — раскисление происходит с применением марганца, кремния и алюминия.
2. Кипящую — раскисление с применением только марганца.
3. Полуспокойную — раскисление с применением алюминия и марганца.

Уровень раскисления указывается в маркировке стали буквами «кп», «сп» и «пс», также указывается их модификация с повышенным процентом марганца. Для примера – Ст3Гсп или Ст3Гпс.

Кипящая сталь, по химическому составу от спокойной отличается тем, что содержание в ней кремния очень мало, менее 0,05 процентов. Спокойная сталь содержит больше кремния от 0,16 до 0,30 процентов. Так как кипящая сталь в себе содержит больше кислорода, чем сталь спокойная, то она по качеству намного хуже, чем спокойная.

Сталь полуспокойная по качеству занимает среднее положение между спокойной и кипящей сталями.

Для процесса раскисления используют такие элементы, как кремний, марганец, алюминий. Сила их воздействия на сталь различается. Так, самым «сильным» является алюминий, а «слабым» — марганец.

Спокойная СтальИз этой марки стали делают:

• листовой и фасованный прокат (лист стальной Ст 3);
• заготовки арматуры и детали для трубопроводов (квадратная труба Ст 3);
• основные и второстепенные элементы для железнодорожного хозяйства, подвесных и наземных путей и др.

Стали полуспокойного вида занимают нейтральную позицию между кипящими и спокойными видами сырья. В этом виде уже присутствует процент кислорода, что дает сплаву менее выраженные характеристики пластичности и твердости.

Химический состав у этого вида стали нельзя считать однородным. Из марки этой стали изготавливают трубный и листовой прокат, такой популярный продукт, как балка Ст 3. Стали полуспокойного вида идут также на производство кругов и полос, уголков и квадратов, закладных деталей и шестигранников.

Если говорить о кипящих сталях, то — это самые популярные и доступные по стоимости конструкционные сплавы стали. Себестоимость производства невысока, но при этом заготовки из этой стали (слябы, слитки, готовые прокатные листы) прекрасно поддаются различной обработке при разных термических условиях.

Плотность стали марки 3 этой модификации совсем неоднородна, тем не менее при соблюдении правильного использования и соответствующих требований, она занимает одним из самых популярных и недорогих, практичных типов сплавов.

Согласно ГОСТу 380-2005 сказано, что производитель имеет право самостоятельно указать степень раскисления сырья, если заказчик не определил ее.

Механические показатели

Механические показатели свойств стали Ст3, которые используются при контроле свойств сырья проката:

• сопротивление, возникающее временно — все категории;
• текучесть и ее предел – все кроме первой категории;
• изгиб под посторонним воздействием в холодном состоянии — все кроме первой категории;
• относительное удлинение — здесь все существующие категории;
• KCU (ударная вязкость) при температуре окружающей среды +20 °С – третья категория;
• KCU (ударная вязкость) при температуре окружающей среды –20 °С – четвертая категория;
• KCU (ударная вязкость) после старения механически – пятая категория;
• KC V (ударная вязкость) при температуре окружающей среды +20 °С – шестая категория;
• KC V (ударная вязкость) при температуре окружающей среды –20 °С – седьмая категория.

Свариваемость стали марки Ст3

Потребителям нравится работать с этой маркой стали. Ее технические характеристики с учетом модификаций очень универсальны. Одно из самых важных преимуществ данной марки – это отличная свариваемость.

Сталь позволяет использовать автоматические дуговые и ручные способы сварки, а также контактно-точечный и электрошлаковый методы. Ст 3 применяют и для изготовления кованых деталей (ограждений, различных решеток и т.д.).

Общие сведения об изделиях

Средняя плотность стали составляет 8,0 г/см³. Плотность зависит от того, какое количество углерода содержится, какие легирующие вещества были использованы. Плотность нержавеющей стали в среднем равна 7,9 г/см³.

Почти все сплавы, о которых идет речь в этой статье, изготавливается для конструкционного материала, в широком смысле этого слова. Главные качества, необходимые для данного материала, – это прочность и пластичность. Необходимо, чтобы материал выдерживал достаточные нагрузки во время работы и не ломался.

Существует более 1500 марок, каждая из которых предназначается для определенной продукции, поэтому удельная плотность стали сильно отличается у каждой марки.

Например, для того чтобы изготовить подшипники, необходима хромистая специальная шарикоподшипниковая сталь марки ШХ15 и ШХ15СГ. Она отличается высокой твердостью, прочностью и контактной выносливостью. Плотность нержавеющей стали этой марки равна 7,65 г/см³.

Различные упругие элементы, например рессоры, пружины, должны быть изготовлены из материала, который будет хорошо выдерживать высокую деформацию детали

Марки 50ХФА, 30Х13, 03Х12Н10Д2Т обладают такой важной характеристикой, как высокая упругость, выносливость, текучесть. Плотность стали этих марок равна 7,6 г/см³. 40ХН2МА – это марка сплава, содержащая среднее количество углерода и легирующие элементы, поэтому она имеет высокую прочность и достаточно пластична

Плотность стали данной марки составляет 7,8 г/см³. Из нее делают высокопрочные конструкции

40ХН2МА – это марка сплава, содержащая среднее количество углерода и легирующие элементы, поэтому она имеет высокую прочность и достаточно пластична. Плотность стали данной марки составляет 7,8 г/см³. Из нее делают высокопрочные конструкции.

Человечество с незапамятных времен добывает железо и делает из него различные орудия труда. В настоящее время производство стали является ведущей отраслью. Практически все, что нас окружает, имеет в составе сталь: автомобили, каркасы зданий, предметы обихода, инструменты и др.

Химический состав

Расшифровка марки стали Ст3 указывает на основные компоненты в ее составе – железо (97%) и углерод (0,14-0,22%). От концентрации углерода зависит основное качество сплава – его твердость. В состав стали входят также небольшие количества:

• марганца – 0,4-0,65%;
• кремния – 0,15-0,17%;
• никеля и хрома – по 0,3%;
• мышьяка – 0,08%;
• меди – до 0,3%;
• серы – 0,05%;
• фосфора – 0,04%;
• азота – до 0,008%.

Особенностью сплава Ст3 является жесткое регламентирование содержания вредных примесей – серы и фосфора. Фосфор снижает пластичность металла при действии высоких температур, а сера при взаимодействии с железом образует сульфиды, вызывающие явление красноломкости. Следует отметить и повышенную концентрацию азота, на который приходится почти 0,1%. В соответствии с ГОСТом 380-2005 сплав маркируется с сопутствующими индексами, которые указывают на степень раскисления, например, Ст3Гсп:

• первые две буквы указывают на углеродистую сталь обыкновенного качества;
• цифра «3» означает порядковый номер марки по данному ГОСТу;
• знак «Г» свидетельствует о модификации с повышенным содержанием марганца;
• «сп», «кп», «пс» – степени раскисления.

Заменителями марки стали Ст3 могут выступать:

• С245, согласно ГОСТу 27772-88;
• С285;
• ВСт3Сп.

Зарубежные аналоги маркируются по другим правилам:

• A57036, K01804 – США;
• 40B, 722M24, HFS4 – Великобритания;
• 1.0038, DC03 – Германия;
• E24-2, E24-4 – Франция;
• SS330, SS400 – Япония;
• Fe360B, Fe360C – Италия;
• G235C – Китай;
• RSt360B – Австрия;
• Fe235D – Венгрия.

Номенклатура продукции включает:

• сортовой и фасонный прокат по ГОСТу 2591-2006;
• листы различной толщины и штамповки;
• трубы и арматуру, согласно ГОСТу 10705-80;
• ленты и полосы, которые выпускаются по ГОСТу 14918-80;
• проволоку разного сечения.

Применение стали Ст3

Технические параметры Ст3, позволяют ее использовать для производства нагруженных элементов сварных конструкций и деталей машин и механизмов, работающие при положительных температурах.

Некоторые виды проката, в частности, пятой категории используют при производстве металлоконструкций, которые могут работать при температурах от -40 до 425 градусов Цельсия при знакопеременных нагрузках.

После сооружения сложных конструкций имеет смысл провести термическую обработку, в частности, отжиг. Та операция необходима для снятия напряжений, возникающих после выполнения сварочных работ.

Кроме того, этот материал используют при производстве строительной арматуры Ат400с.

Лист, произведенный из данной стали, применяют для производства деталей, произведенной по технологии холодной штамповки. Из него производят корыта для сбора СОЖ и отработанных масел, устанавливаемых на станках, емкости различного объема и назначения, крышки для станочного оборудования, кожухи и пр.

Механическая обработка

Обрабатывают детали из марки стали СТ3ПС с помощью заранее подобранного оборудования и скорости. Это обеспечивает сохранение необходимых рабочих показателей, сокращает локальные напряжения и т.д.

Заточка и фрезеровка осуществляется с помощью режущего инструмента, изготовленного из ВК8 или Т5К10. Внутренняя и наружная резьба создается за счет метчиков и плашек из стали Р18 и Р6М5. При обработке на станке необходимо использовать смазочно-охлаждающие жидкости, а при ручной – касторовое масло.

Ударная вязкость стали СТ3ПС позволяет обрабатывать изделия на станочном оборудовании при постоянной вибрационной нагрузке. Скорость зависит от свойств сплава, так же выбирают и другие параметры:

• толщина 6-10 см – державка инструмента 16*25 мм;
• глубина реза 3 мм – скорость подачи 0,7-1,2 мм/об;
• частота вращения 700 об/мин.

Механическая обработка

Выбор режимов резания и подбор инструмента – это важная часть, необходимая для составления правильного технологического процесса обработки деталей, изготовленных из Ст3.

Для ее точения или фрезерования применяют режущий инструмент, выполненный из твердых сплавов ВК8, Т5К10. Для получения резьбы и внутренней, и наружной применяют метчики и плашки, выполненные из сталей Р18, Р6М5. При обработке на станках токарно-фрезерной группы целесообразно применять водоэмульсионные СОЖ, например, Эмульсол. Кстати, при нарезании резьбы вручную желательно использовать касторовое масло, которое существенно облегчает работу.

Выбор скорости обработки производят на основании свойств стали, технических параметров станочного оборудования и вида обработки. Например, при диаметре заготовки от 60 до 100 мм, допустимо использовать токарный резец с размером державки 16х25 мм. При глубине резания в 3 мм, скорость подачи суппорта должна равняться от 0,7 до 1,2 мм на один оборот шпинделя. При обработке на токарном станке допускается скорость вращения шпинделя в пределах 700 оборотов в минуту.

4 Горячекатаный прокат из стали Ст3

4.1 Категории проката по ГОСТ 535-2005

4.1.1 В зависимости от нормируемых показателей механических свойств прокат подразделяют на категории от 1 до 7.
4.1.2 Показатели механических свойств, которые применяются при контроле механических свойств проката:
– временное сопротивление: все категории;
– предел текучести: все категории, кроме категории1;
– относительное удлинение: все категории;
– изгиб в холодном состоянии: все категории, кроме категории 1;
– ударная вязкость KCU при температуре +20 °С: категория 3;
– ударная вязкость KCU при температуре –20 °С: категория 4;
– ударная вязкость KCU после механического старения: категория 5;
– ударная вязкость KCVпри температуре +20 °С: категория 6;
– ударная вязкость KCV при температуре –20 °С: категория 7.

Где и как применяется?

Эксплуатационные качества позволяют использовать сплав для изготовления элементов сварных конструкций, работающих под нагрузкой, деталей машин и механизмов. Рабочая температура должна быть выше 0 градусов. Пятая категория прокатных элементов может применяться в условиях отрицательных температур -40/-425 С при действии переменной нагрузки.

Сложные изделия требуют последующей термообработки, чаще всего применяется отжиг. Он снижает остаточные напряжения после сварки. Область применения СТ3ПС включает изготовление арматуры Ат-400С.

Листы используются для изготовления деталей методом холодного штампования. В результате получают поддоны для сбора смазочно-охлаждающих жидкостей на производстве, емкости разного объема и назначения, кожухи и т.д.
