ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Шплинты должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Шплинты должны изготовляться из низкоуглеродистых сталей. Допускается изготавливать шплинты из коррозионно-стойких сталей или из цветных металлов и их сплавов. Рекомендуемые марки материала и его условное обозначение — в соответствии с табл.3.
Таблица 3
| Материал | Условное обозначение материала | Вид покрытия |
| Низкоуглеродистые стали с содержанием углерода не более 0,20% по ГОСТ 1050-88 и ГОСТ 380-94 | Цинковое, хроматированное Кадмиевое, хроматированное Окисное Фосфатное с пропиткой маслом | |
| Коррозионно-стойкая сталь 12Х18Н10Т по ГОСТ 5632-72 | 2 | Окисное из кислых растворов |
| Латунь Л63 по ГОСТ 15527-2004 | 3 | Никелевое |
| АМЦ по ГОСТ 4784-97 | 4 | Окисное, наполненное в растворе бихромата калия |
(Измененная редакция, Изм. N 1, 2, 3).
2.3. Шплинты из коррозионно-стойкой стали в обоснованных случаях следует подвергать термообработке.
2.4. По требованию потребителя шплинты должны изготавливаться с покрытием.
2.5. Виды покрытий шплинтов должны соответствовать указанным в табл.3. Толщина металлического покрытия — от 6 до 12 мкм, условные обозначения покрытий — по ГОСТ 1759.0-87.
Допускается:
а) в случае изготовления шплинтов из проволоки с покрытием — отсутствие покрытия на торцах ветвей;
б) в случае готовых шплинтов — отсутствие покрытия на внутренней стороне ветвей в месте их соприкосновения. (Измененная редакция, Изм. N 2).
2.5а. Технические требования к покрытиям — по ГОСТ 9.301-86. (Введен дополнительно, Изм. N 4).
2.6. На поверхности шплинтов не допускаются заусенцы, трещины, ржавчина и в месте перехода головки к стержню — острые засечки.
2.7. На ветвях шплинтов допускаются смятие от подающего механизма и продольные царапины.
2.8. Допускается перекос ветвей, не вызывающий изменение размера шплинта за пределы условного диаметра .
2.9. Допускается зазор между ветвями шплинтов, не вызывающий изменение размера шплинта за пределы условного диаметра .
При этом диаметр шплинта со сжатыми ветвями должен соответствовать диаметру .
Преимущества использования шплинта ГОСТ 397-79
Шплинт является недорогим метизом, что снижает затраты на создание соединений поверхностей и деталей.
Его используют в конце операции крепления, после того, как другие метизы были использованы.
Для установки шплинта не требуется дополнительно подготавливать поверхность (например, сверлить отверстия)
Важно только заранее подобрать такие крепежные стандартизированные изделия, которые в своей конструкции имеют технологические отверстия.
Для установки этого метиза нужны самые простые инструменты – подойдут пассатижи или обычный стальной прут соответствующего диаметра. Также не требуется значительная сила для установки или демонтажа.
Шплинт ГОСТ 397-79 обеспечивает надежное и прочное крепление, избавляет конструкцию от самоотвинчивания соединительных элементов при воздействии различных нагрузок.
При установке метиза важно помнить, что его можно использовать в конструкции только единожды. При повторном использовании он теряет свою прочность, деформируется и не создает нужного эффекта
Приобретая шплинт, нужно не только посчитать нужное количество этих метизов, но и проанализировать сочетаемость металлов и проверить размеры соединяемых изделий.
Нужна консультация? Оставьте свой номер телефона, консультант Вам перезвонит!
Москва Россия
Мы работаем с 9.00 до 18.00 в будни
Сферы применения
Шплинты используются для защиты незакрепленных болтовых или винтовых соединений от осевого смещения.
Пружинные нашли применение в болтовых соединениях с высокой нагрузкой — в строительных машинах, кранах или дисковых тормозах велосипедов. В этом случае компоненты крепятся с помощью пружинного соединителя, так, что бы его потеря была невозможна, например, с помощью цепи. Пружинные крепления ни в коем случае не подходят для передачи сил.
Часто в машиностроении и автомобилестроении шплинты используются как заглушки и стопорный крепеж. Но и в повседневной жизни мы можем встретить их на каждом шагу, например, в тренажерном зале компоненты силовой скамьи закреплены с помощью шплинтов.
На рисунке показан способ крепления ведра. Чтобы ведро не могло быть вытолкнуто из держателя, чека служит предохранителем. При этом, в отличие от разводного, шплинт с кольцом может служить неограниченное число циклов.
Таким образом, можно приблизительно очертить сферы применения шплинтов:
- Автотранспорт, мотоциклы, велосипеды, лодки;
- Машиностроение, металлоконструкции, строительство прицепов;
- Промышленность, ремесла, сельское хозяйство;
- Предохранители для всех видов деталей, таких как винты, штифты, болты и т. д.
При использовании шплинтов следует избегать любых видов передачи энергии.
ГОСТ 397-79
Приступим анализировать размеры шплинтов, начиная с отечественного стандарта.
| d | l |
| 1 | 12 |
| 20 | |
| 1,6 | 20 |
| 2 | 20 |
| 25 | |
| 28 | |
| 12 | |
| 22 | |
| 32 | |
| 16 | |
| 2,5 | 16 |
| 18 | |
| 20 | |
| 25 | |
| 28 | |
| 32 | |
| 36 | |
| 40 | |
| 3,2 | 18 |
| 20 | |
| 22 | |
| 25 | |
| 32 | |
| 36 | |
| 45 | |
| 4 | 20 |
| 22 | |
| 24 | |
| 25 | |
| 28 | |
| 32 | |
| 40 | |
| 45 | |
| 56 | |
| 63 | |
| 71 | |
| 5 | 28 |
| 32 | |
| 36 | |
| 40 | |
| 45 | |
| 50 | |
| 56 | |
| 71 | |
| 80 | |
| 90 | |
| 100 | |
| 6,3 | 36 |
| 40 | |
| 50 | |
| 56 | |
| 63 | |
| 71 | |
| 90 | |
| 100 | |
| 8 | 50 |
| 56 | |
| 63 | |
| 80 | |
| 90 | |
| 95 | |
| 100 | |
| 110 | |
| 112 | |
| 120 | |
| 10 | 71 |
| 80 | |
| 90 | |
| 100 | |
| 110 | |
| 112 | |
| 120 |
Ведущей маркой у этого условия следует считать — конструкционную сталь 12Х18Н10Т. Помимо нее, используют Cu, Al и латунь. А вот поверхность шплинтов производят из Zn, Cr, Cd или Ni.
Шплинты по российскому условию должны иметь прямые стержни с небольшими ушками, где место округления. Само ушко позволит шплинту зафиксировать детали. Также через него получиться извлекать рассматриваемый продукт путем демонтажных работ.
Классификация
Шплинты классифицируются согласно государственным стандартам по своей конструкции и размерам.
Разводной (разгибной) или стандартный
Шплинт общего назначения стандартизирован согласно отечественному ГОСТу 397-79 (аналог немецкого стандарта DIN 94).
Обычно имеет вид проволоки с полукруглым поперечным сечением. Ножки разной длины прижаты друг к другу, так что с одной стороны образуется круглое поперечное сечение со стандартизированным диаметром, а с другой стороны, приблизительно кольцевая, также стандартизированная, головка. Она служит для ограничения глубины посадки и фиксирования самого крепежа.
Для фиксации шплинт вставляется через стандартное отверстие в скрепляемых деталях. Концы ножек разводятся, их разная длина упрощает этот процесс. Кроме того, головка необходима для извлечения изношенного крепления с помощью, например, пассатижей или тонкого прочного стержня.
Стандартные шплинты нельзя повторно использовать после разблокировки, поскольку их функции безопасности больше не гарантируются.

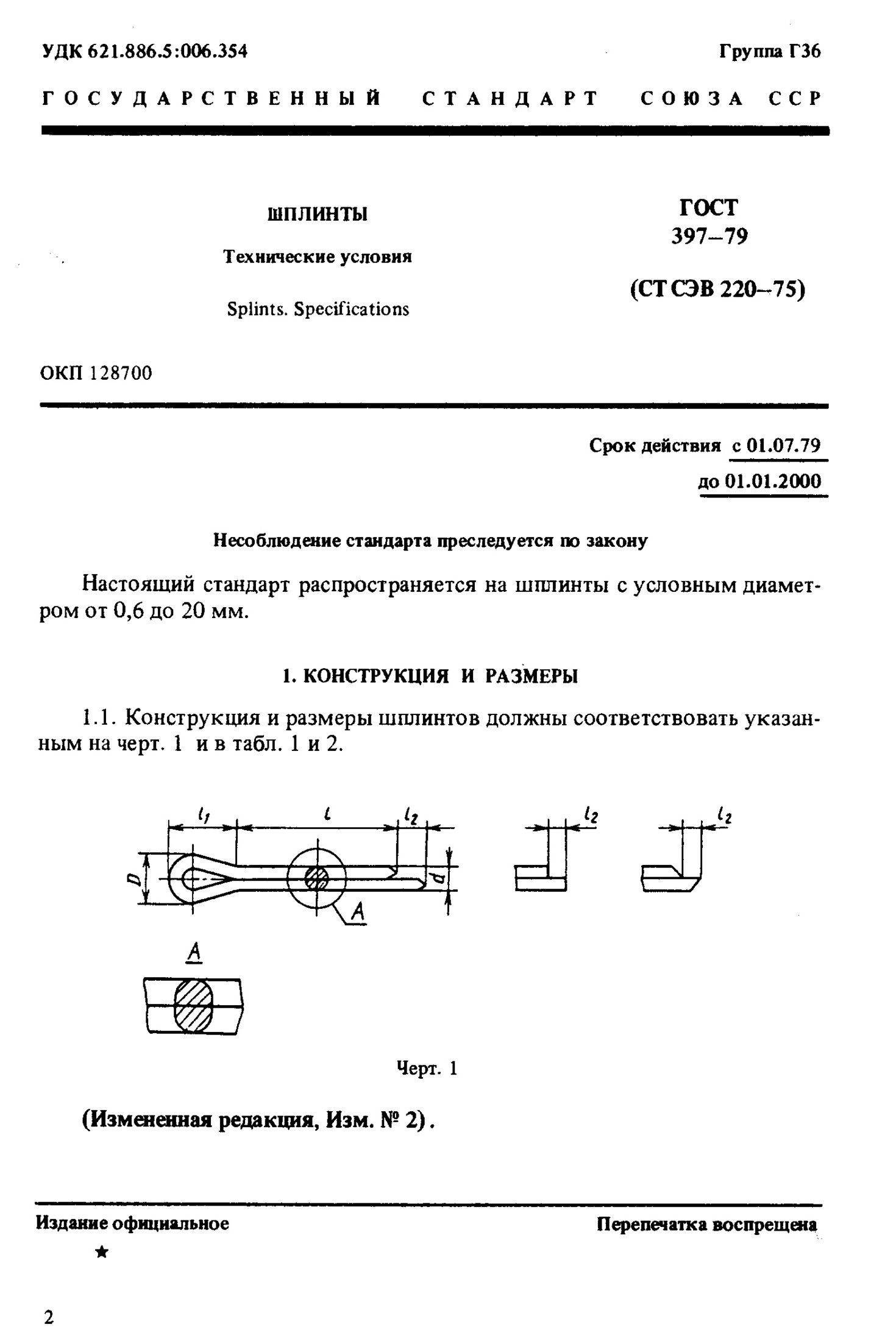

Конструкция, размеры и маркировка шплинтов по ГОСТ приведены на чертеже и в таблицах 1 и 2.
Под диаметром разводного шплинта понимается диаметр возможного для использования отверстия фиксируемых деталей. Длина измеряется от головки до конца короткой ножки. Форма концов ножек бывает разной – заостренной или срезанной под определенным углом.
Обычно в продажу поступают следующие крепления:
- по стандарту DIN 94 — с условным диаметром от 1 до 13 мм, длиной от 4 до 200 мм, размером головок от 1.6 до 24.8 мм.
- по ГОСТ 397-79 — с условным диаметром от 0.6 до 20 мм, длиной от 4 до 280 мм, размером головок от 1.6 до 24.8 мм.
Пружинный
Пружинный шплинт отличается по принципу действия от разгибного. Он блокирует детали за счет защелкивания благодаря упругому (пружинному) эффекту собственного материала. Форма его напоминает букву «R». Производятся они по международному стандарту ISO 7072 (аналог – немецкий стандарт DIN 11024).
Изображение пружинных шплинтов и способ крепления
Крепеж осуществляется следующим образом. Прямая ножка, напоминающая иголку, вставляется в отверстие необходимого размера, изогнутая – защелкивается по верху детали в нескольких точках. В результате создается пружинный эффект.
Благодаря своей иголкообразной ножке пружинные крепления часто дополнительно называют игольчатыми пружинными.
Игольчатые шплинты бывают формы E и формы D в зависимости от вида круглой части – в D она усилена дополнительным витком.
На чертежах и в таблице показаны вид и размеры крепления формы D.
| Ось или вал | d3 | d4 | l1 | l2 | l3 | h | r1 | r2 | Вес | |
| Диаметр отверстия d1 | Наружный диаметр d2 | |||||||||
| 2,5 | от 9 до 11,2 | 2,25 | 20 | 42 | 24 | 5,5 | 2,5 | 5,6 | 4 | 0,59 |
| 3,2 | от 11,2 до 14 | 2,8 | 20 | 48 | 26 | 7 | 3 | 7 | 5 | 0,99 |
| 4 | от 14 до 20 | 3,6 | 20 | 64 | 32 | 10 | 4,5 | 10 | 6,5 | 1,89 |
| 5 | от 20 до 26 | 4,5 | 25 | 80 | 39 | 12,5 | 7 | 13 | 8 | 3,54 |
| 6,3 | от 26 до 34 | 5,6 | 25 | 97 | 45 | 16 | 9 | 17 | 10 | 6,18 |
| 7 | от 34 до 45 | 6,3 | 30 | 125 | 56 | 21 | 12,5 | 22,5 | 11,5 | 9,7 |
| 8 | от 45 до 56 | 7 | 30 | 150 | 63 | 25,5 | 17,5 | 28 | 12,5 | 13,4 |
Также на рисунках и в таблице приведены вид и размеры крепления формы E.
| d | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 |
| L | 50 | 60 | 60 | 85 | 105 | 105 | 110 |
| D | 10 | 18 | 20 | 24 | 30 | 30 | 28 |
| B | 25 | 28 | 30 | 40 | 50 | 50 | 55 |
| Диаметр отверстия | 2.5 | 3.5 | 4.5 | 6.0 | 7.0 | 8.0 | 9.0 |
| Диаметр внешний | 9-14 | 10-16 | 16-20 | 20-28 | 28-40 | 28-45 | 30-45 |
Быстросъемный с кольцом
Шплинты немецкого стандарта DIN 11023 оборудованы специальным кольцом, которое делает их применение значительно удобнее в случае многократного использования детали. В отличие от предыдущих видов креплений, которые рекомендуется использовать однократно, быстросъемные шплинты (чеки) могут применяться практически неограниченное число циклов сборки и разборки различных типов соединений
Это важно, когда на детали распространяются особые требования и аспекты безопасности. Например, для прямых валов и труб, многих видов сельхозтехники
На чертежах и в таблице приведены вид и размеры шплинта-чеки.
Технология производства и материалы
Материал, из которого изготавливаются шплинты, обычно представляет собой мягкую конструкционную сталь, нержавеющую сталь, в редких случаях медь, медные или алюминиевые сплавы, латунь.
Например, пружинные заглушки DIN 11024 обычно делают из углеродистой или нержавеющей стали с цинковым защитным слоем, предохраняющим от коррозии металла.
Размеры креплений зависят от диаметров крепежных болтов или винтов. Обозначаются они по определенной условной схеме, приведенной ниже для образца, имеющего диаметр 5 мм, длину 28 мм, сделанного из латуни Л63, покрытого слоем никеля толщиной 6 мкм, по ГОСТу 397-79 (Шплинт 5 × 28.3.036 ГОСТ 397-79).
Имеющийся зазор должен быть с шероховатостью, которая не препятствует проталкиванию крепежа в отверстие. При этом нельзя использовать слишком короткое крепление – его длина должна быть как минимум вдвое больше длины самого отверстия.
По требованиям ГОСТ 397-79 поверхность крепежных изделий не должна содержать различных трещин, сколов, засечек, заусенцев и тому подобных дефектов, нарушающих допустимые стандарты шероховатости.
Среди метизных изделий существует множество разновидностей крепежных элементов, тех же контргаек. Но все они ослабевают с течением времени, особенно при наличии вибраций. Шплинт же полностью исключает вероятность ослабления крепежа. Конечно, если приложенная сила недостаточно велика, чтобы разрушить общую конструкцию.
Какой шплинт нужен вам? Выбираем подходящий размер
Сложность при выборе шплинтов обусловлена тем, что эти крепежные элементы бывают нескольких типов, причем для каждой разновидности используется определенный способ вычисления размеров. Так, например, у разводного шплинта нужно будет установить длину и диаметр. Изделие этого типа характеризуется наличием короткого и длинного конца, поэтому для установления длины нужно измерить часть изделия от дуги ушка до конца короткой стороны. Для определения диаметра разводного шплинта необходимо измерить отверстие, предназначенное для крепления детали. Нужно отметить, что действительный диаметр детали оказывается меньше условного. Разница в размерах зафиксирована в ГОСТ 397-79.
Если речь идет об игольчатых шплинтах, то длина таких изделий строго регламентирована DIN 11024, для определения этого значения нужно измерить диаметр изделия, потом соотнести показатель с таблицей. Для проверки точности полученного результата нужно измерить расстояние от начала прямого кольца до центральной оси кольца, сформированного в изгибе.
Последняя разновидность – быстросъемные шплинты, они измеряются так же, как и предыдущий тип, то есть имеют фиксированную длину изделий, для определения ее величины нужно только вычислить диаметр детали. Благодаря полученным навыкам выбор изделия нужного типа перестанет быть для вас проблемой.
DIN 94
Шплинт по DIN 94 аналогичен отечественному ГОСТ 397-79. Изделие по этому требованию используется в автомобилестроении, в производстве различной техники и бытовых приборов
Но, чтобы грамотно выбрать материал, просим вас обратить внимание на таблицу размеров
Под монтажом этой продукции понимается установка специального отверстия. Две стороны продукта могут загибать все стороны. За образец можно взять пассатижи или плоскогубцы.
Для визуализации шплинтов по ГОСТ и DIN мы подготовили специальный слайдер.
Таким образом, рассмотрев параметрическую составляющую шплинтов, можно сказать, что они производятся по четырем требованиям:ГОСТ 397-79, DIN 94, DIN 11023 и DIN 11024. В этих документах приведен большой перечень различных размеров. И теперь вопрос:”Какие бывают виды и размеры шплинтов” для вас не будет новым и не вызовет затруднений.
Источник
Государственные стандарты
Форма шплинтов соответствует ряду стандартов. Это не только позволяет легко найти правильную форму, но также является гарантией получения крепежа одинакового качества со стандартными размерами. Доступны следующие стандарты, используемые в настоящее время.
- Гост 397-79 соответствует ISO 1234 — немецкий стандарт DIN 94.
- ISO 7072 — DIN 11024.
Существует также ряд шплинтов специальной формы, предназначенных для особых требований, которые не соотнесены со стандартами. Например, как показано на рисунках, булавочные шплинты, проволочные или шпильки, круглые, направляющие пружины.
Для стандартизированных используют следующие виды маркировок:
- Стандартный (разводной, разгибной) — DIN 94;
- Пружинный (игольчатый) — пружинный зажим DIN 11024;
- Быстросъемный с кольцом (складная шина, складная заглушка (DIN 11023)).
