Виды шпильковертов и их цена
Основная проблема при работе со шпильками – надежно зафиксировать на них инструмент, а потому в конструкциях шпильковерта используют несколько способов решения данной проблемы, что привело к их разделению на несколько видов:
Роликовый шпильковерт
Один из самых эффективных и одновременно простых.
Как правило, это корпус цилиндрической формы с расположенными внутри роликами, иногда дополненными распорными вставками.
Внутренняя часть корпуса имеет довольно сложную форму, посредством которой происходит сближение и отдаление роликов относительно центра при их перекатывании.
Перед работой шпильковерт надевают на крепеж, а затем проворачивают.
С обратной стороны для этого располагается отверстие в виде квадрата, либо шестигранник под рожковый ключ или головку.
Во время поворота инструмента происходит перекатывание роликов и сближение их со шпилькой, что приводит к ее заклиниванию.
Далее уже зафиксированный крепеж отворачивается или вворачивается.
Крайне простой принцип работы не обошелся без существенного минуса – каждый шпильковерт такой конструкции рассчитан на работу со шпильками определенной размерности, например, только М10.
Так достигается надежный прижим роликов.
По этой причине для работы с крепежами различного диаметра мастеру требуется иметь целый набор «разнокалиберного» инструмента.
Профессиональные модели оснащаются роликами из мягкого металла, что позволяет избежать серьезного повреждения резьбы шпилек.
Стоимость – от 300 рублей за штуку.

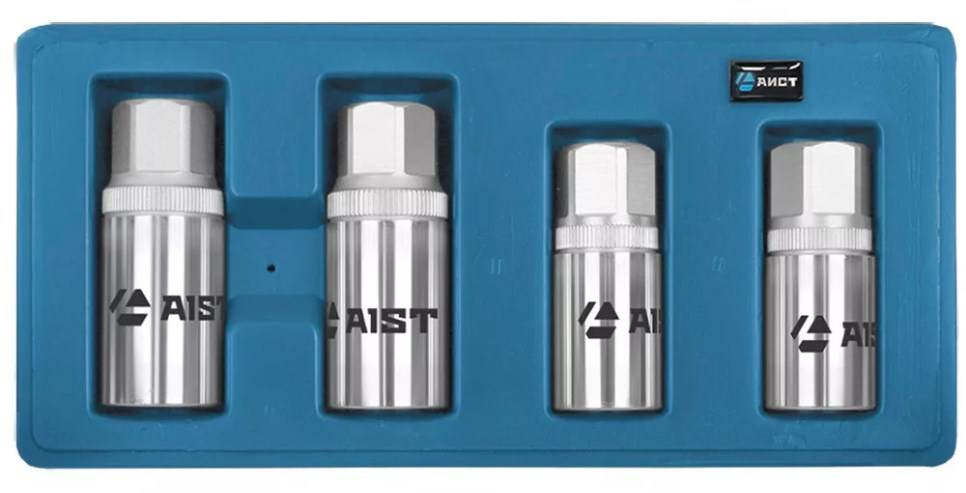

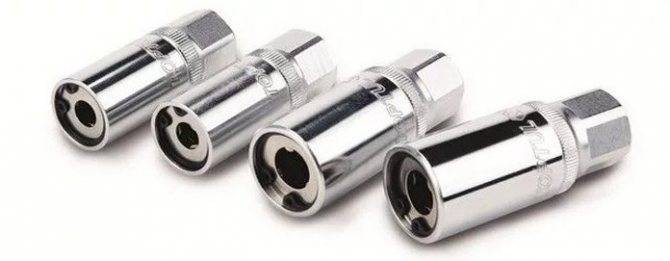

За качественный набор из 4 единиц придется отдать от 2,5 тыс. руб.
Цанговый шпильковерт
Относится к любительскому инструменту, так как зачастую не позволяет справиться с крепко засевшим крепежом.
Причина кроется в принципе работы, который схож с цанговым патроном шуруповерта или дрели.
Конструктивно состоит из корпуса с тремя кулачками, расположенными внутри, которые сходятся к центральной оси при повороте первого, обеспечивая зажим шпильки.
Плюс подобных моделей – возможность работать одним шпильковертом с крепежами разного размера.
Стоимость – от 1 тыс. рублей.

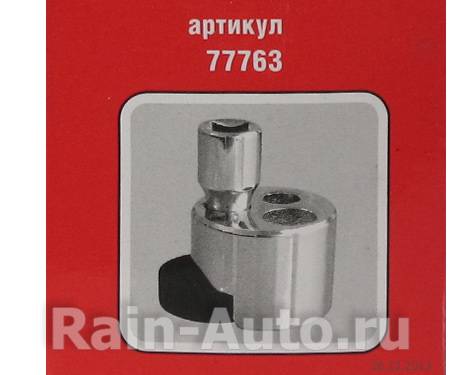

Эксцентриковый
В основе лежит корпус, в котором имеется отверстие под крепеж и установлен шарнирный эксцентрик.
Последний представляет собой диск с рифленой поверхностью ребра, который подводится к отверстию.
С противоположной стороны оси диска находится шестигранник под гаечный ключ.
Для отвинчивания или завинчивания крепежа, как было описано ранее, инструмент надевают на него, затем диск проворачивается, в следствии чего подводится к шпильке и упирается в нее.
Во время поворота эксцентриковый механизм заклинивает крепежный элемент, и передает на него приложенное к инструменту усилие.
Этот вид шпильковерта универсальный, если на корпусе имеются два отверстия разного диаметра под конкретные размеры крепежа, и «под размер», если для крепежа сделано всего одно отверстие.
Эксцентриковый шпильковерт бывает разборный и неразборный.
При этом отечественный инструмент легко отличить от зарубежного – ролик прижимается поворотом корпуса, а не наоборот.
Цена – от 1200 рублей.
Ключ-шпильковерт
Инструмент напоминающий предыдущий вариант, но имеющий удлиненный корпус в виде свечного ключа, из-за которого его называют шпильковерт с длинным приводом.
Принцип действия аналогичный при провороте колесико зажимает шпильку, так что она в итоге прокручивается в нужном направлении.
С гаечным зажимом
Устаревшая конструкция, которую, тем не менее, часто изготавливают дома из подручных средств.
Конструктивно это корпус с рукоятью и гайкой, расположенной в его нижней части, напротив которой в корпусе имеется отверстие с нарезанной резьбой под болтик.
Посредством последнего происходит фиксация гайки.
При работе гайка требуемого диаметра фиксируется болтом в корпусе и накручивается на демонтируемый крепеж.
С обратной стороны расположено отверстие с резьбой под вороток, который, вкручиваясь, упирается в торцевую часть шпильки, намертво заклинивая ее.
Шпильковерт-экстрактор
К отдельному типу относится шпильковерт-экстрактор, позволяющий извлекать обломанные шпильки и болты, которые не выступают над посадочным отверстием, то есть, за них невозможно ухватится описанным выше инструментом.
Принцип работы основан на заклинивании рабочей части инструмента в заранее просверленном по центру шпильки отверстии.
Отсюда еще одно название – внутренний шпильковерт.
Фиксация в отверстии происходит либо забиванием (для клиновидных и стержневых экстракторов), либо завинчиванием (для винтовых спиральных экстракторов).
Стоимость набора составляет в районе 3 тыс. рублей и более.
Установка шпильки и инструмент для шпилек
Шпильки очень часто используются для того, чтобы осуществить крепеж деталей. Подобные устройства не имеют специальных рабочих граней, и по этой этому для работы с ними нельзя использовать обычный слесарно-монтажный инструмент. Поэтому, используются специальный инструмент, который называется — «шпильковерт».
Простейшим шпильковертом является пара гаек, посаженных «на трение». Однако это, конечно, не профессиональный ручной инструмент . Мало того, что на их наворачивание и отворачивание уходит довольно много времени, но они еще и деформируют резьбу. При приложении больших моментов такая деформация часто настолько велика, что шпилька требует замены.
Альтернативой является применение специально разработанных для этой операции инструментов. Наиболее распространенные из них рассчитаны на захват той части шпильки, которая не имеет резьбы. При этом поверхность шпильки в некоторой степени деформируется, но рабочие свойства шпильки не страдают.
Бывает:
- Рычажный;
- С эксцентриком;
- Роликовый.
Рычажный
При наличии свободного доступа к шпильке сбоку он достаточно удобен. Такие модели выпускаются только немногими производителями.
С эксцентриком
Более универсальный и более распространенный тип шпильковертов. Две модели такой модели показаны на рисунках:
Принцип действия похож на принцип действия предшествующей модели: шпилька зажимается в отверстии шпильковерта эксцентриком с насечкой. Разница в том, что рабочим инструментом служит не рычаг, а шестигранник, в некоторых случаях даже можно использовать торцовый ключ.
Первая модель имеет два отверстия для шпилек разного диаметра и может работать со шпильками разного диаметра.
Вторая модель имеет только одно отверстие и может применяться с ограниченными диаметрами шпилек. Аналогичные модели предлагают практически все производители качественного инструмента.
Если эти модели и различаются, то только диапазонами размеров шпилек, с которыми они могут работать.
Эксцентрики могут поставляться как запасные части — на них приходятся высокие нагрузки и насечка на их поверхности должна быть достаточно острой.
Роликовый
Основным недостатком является то, что они рассчитаны на использование в качестве рабочей поверхности свободной от резьбы части шпильки. Резьбу же они заминают. В некоторых случаях это делает их применение нежелательным или просто невозможным.
Разрезные втулки
По высоте втулка разделена на две части. В нижней расширяющейся части сделаны четыре разреза и нарезана резьба, соответствующая резьбе на шпильке. Здесь требуются соответствия не только по диаметру, но и по шагу резьбы. В верхней части втулки нарезана резьба под крепежный болт и сделана выборка для фиксации хомута.
Цилиндрический хомут в нижней своей части представляет собой полый цилиндр с внутренним выступом под вышеупомянутую выборку. В верхней части он имеет шестигранный профиль, внутри которого проходит крепежный болт. При использовании разрезной втулки она сначала навинчивается на шпильку своей разрезной частью.
Затем на втулку сверху надевается хомут, выступом по выборке втулки. Заворачивая крепежный болт, хомут надвигают на коническую нижнюю часть с четырьмя разрезами, сжимая ее и заклинивая на резьбе шпильки. Затем хомут выворачивается вместе с втулкой, надетой на шпильку. Для этого используется шестигранный профиль в верхней части хомута.
После того, как шпилька вывернута, отворачивается крепежный болт и шпилька высвобождается.
Разрезные втулки могут использоваться и для заворачивания шпилек. Существуют также разрезные втулки, в которых резьба под шпильку заменена накаткой. Они применяются для выворачивания (или заворачивания) шпилек, имеющих резьбу только с одной стороны.
Логика — это вкусняшка для ума
Именно так написали на доске ученики перед началом одного из занятий нашего кружка по логике. В чём же прелесть логических задач?
- они будут одинаково интересны и увлечённым математикой детям, и «гуманитариям»;
- многие из них не требуют знаний школьной программы;
- их может решать даже дошкольник без навыков чтения (например, судоку, ребусы, головоломки со спичками, «шестерёнки» и другие задачи в картинках).
Только системный и комплексный подход создаёт благоприятные предпосылки для формирования нестандартного мышления. «Пища для ума» тоже должна быть сбалансированной и разнообразной. Попробуйте сами и предложите вашим детям решить именно такую подборку задач. Это поможет выявить те звенья в логике, над которыми стоит поработать усерднее.
Типы, конструкция и принцип работы шпильковерта
Главная проблема работы со шпильками — это обеспечить надежную фиксацию цилиндрического стержня без его повреждения и с необходимым для вворачивания или вывертывания усилием. Предложено несколько решений этой задачи, и по способу зажима шпилек шпильковерты делятся на несколько типов:
- Роликовые;
- Эксцентриковые;
- Цанговые (кулачковые);
- С гаечным зажимом и упором.
При этом все типы инструмента могут иметь исполнение одного из двух видов:
- Самостоятельный инструмент, работающий без дополнительных приспособлений;
- Оснастка для работы с обычными ключами, воротками, трещотками и прочими приспособлениями.
Инструмент первого типа удобен и прост в применении, он всегда готов к работе, однако, как правило, имеет более сложную конструкцию и высокую стоимость. Инструмент второго типа может иметь шестигранники под ключ или квадрат стандартного размера (как правило, 1/4, 1/2 и 3/4 дюйма) под вороток, трещотку и т.д. Этот инструмент более универсален, компактен и имеет доступную стоимость.
Каждый из этих инструментов имеет свои конструктивные особенности и принцип действия.
Один из наиболее простых по конструкции и надежных инструментов. В общем случае представляет собой цилиндрический корпус, внутри которого расположены три цилиндрических ролика, между которым могут дополнительно устанавливаться распорные вставки. Внутренняя поверхность корпуса имеет сложный профиль (треугольный с закругленными гранями и углами, с элементами овоида и т.д.), поэтому ролики, перекатываясь внутри корпуса, могут приближаться и отдаляться от его центральной оси.
Работает роликовый шпильковерт просто. Инструмент надевается на шпильку и проворачивается с помощью ключа или воротка. При повороте ролики перекатываются по шпильке и внутренней поверхности корпуса, что приводит к заклиниванию шпильки — теперь усилие от руки передается на нее, что позволяет ввернуть или вывернуть ее.
Ключи для шпилек этого типа просты, надежны и удобны, однако имеют существенный недостаток — каждый шпильковерт выполняется под определенный диаметр шпильки. Только в этом случае обеспечивается необходимый прижим роликов к шпильке и ее заклинивание при повороте. Поэтому для работы с различными шпильками необходимо иметь целый набор роликовых шпильковертов.
Инструмент данного типа также очень прост, при этом он более универсален, чем роликовый. Конструктивно данный эксцентриковый шпильковерт очень прост: его основу составляет корпус с одним или двумя отверстиями под шпильки, на котором располагается шарнирный эксцентрик — металлический диск с рифленым ребром и возможностью подвода к отверстиям. Также на корпусе располагается вороток или квадрат для установки воротка, трещотки или иного приспособления.
Работает эксцентриковый шпильковерт просто: инструмент надевается на шпильку, диск подводится к шпильке, и весь инструмент проворачивается — при повороте эксцентрик упирается в шпильку, заклинивает ее и позволяет передать на нее необходимое для ввертывания/выворачивания усилие.
Сегодня выпускаются эксцентриковые шпильковерты двух типов:
- Универсальные — с одним или двумя отверстиями, позволяющими использовать инструмент для работы с различными по диаметру шпильками;
- Под размер — с одним отверстием для работы со шпильками одного диаметра.
Следует заметить, что существуют инструменты, сочетающие в себе конструктивные особенности эксцентриковых и роликовых шпильковертов. В таком инструменте предусмотрено три малых эксцентрика, охватывающих шпильку, при повороте инструмента эксцентрики заклинивают шпильку в трех точках, обеспечивая максимальный прижим и передачу большого усилия.
Это универсальный инструмент, имеющий устройство, аналогичное цанговому патрону дрели и других инструментов. Основу шпильковерта этого типа составляет корпус, внутри которого расположены подвижные кулачки. При повороте корпуса кулачки сходятся к центру, зажимая шпильку, и обеспечивая передачу на нее усилия от руки.
Цанговые шпильковерты наиболее универсальны, так как позволяют работать с различными по диаметру шпильками, даже с нестандартными. Однако кулачки не всегда обеспечивают необходимую степень фиксации инструмента на шпильке, поэтому шпильковерт этого типа зачастую не может справиться с крепежом. Это недорогой любительский инструмент, который практически не используется в автомастерских.
Цена на шпильковёрты
Для бытового применения довольно удобным может быть универсальный шпильковёрт, который позволяет работать с разными диаметрами резьбовых деталей. Для автосервисов или СТО наиболее функциональным может оказаться специальный набор, включающий до десятка головок самых распространённых диаметров. Тем более что найти и купить шпильковёрт сегодня не представляет особого труда – эти устройства продаются как в обычных магазинах, так и на различных интернет-площадках. Цены довольно демократичны – для универсального эксцентрикового механизма это диапазон от 400 до 1000 рублей. Головки-шпильковёрты с тремя роликами продаются от 300 до 600 рублей за штуку, если рассматривать наиболее распространённые размеры. Наборы можно приобрести от 1,5 до 8 тыс. рублей, в зависимости от комплектации, качества и производителя. В случае профессионального применения на производителе лучше не экономить, тем более разница в цене не слишком велика.
Инструменты
При монтаже различного оборудования, шкафов, хомутов и так далее, применяются шпильки с резьбой. Одно дело если эти шпильки имеют внутри шестигранник под ключ, но если его нет, то приходиться использовать шпильковёрты.
Шпильковёрты рассчитаны под определённый диаметр резьбы: 6, 8, 10, 12, 14. Это довольно сложное приспособление, которое имеет корпус, в виде цилиндра, с гранями для ключа на конце, а внутри находятся ролики, в виде шпилек. При повороте ролики плотно прижимаются к резьбе шпильки и удерживают её при закручивании или откручивании.
Такие приспособления используются и когда обламывается болт и осталось кусок резьбы. Но стоят они не дёшево. Хоть это и вроде универсальный инструмент. Но для различной толщины резьбы, он должен быть соответствующего диаметра.
Не всегда под рукой имеется такой инструмент, поэтому многие закручивают шпильки подручными средствами, пассатижами или двумя гайками, в лучшем случае муфтами. Однако если в муфту вкрутить небольшой по длине болт, то шпилька ввёрнутая в муфту, зафиксируется встречным винтом и её можно будет не только закрутить, но и открутить.
Кроме того при закручивании и откручивании, лучше применять электродрель с соответствующими битами. Вкручивание происходит довольно не сложно, так как предварительно закрученный в резьбовую муфту болт, не только не даёт глубоко вкрутиться шпильке, но и фиксирует ей. Поэтому при необходимости вывернуть шпильку, он её удерживает.
Если же нужно снять муфту, то достаточно придержать муфту гаечным ключом или пассатижами и она скрутиться со шпильки.
Всем доброго времени. В данной статье речь пойдёт о таком инструменте как шпильковёрт. Многие сталкивались с такой задачей как выкручивание шпильки. Обычно многие делают это с помощью двух гаек, но бывает и такое что резьба на шпильки сорвана, и в таких случаях тоже есть выход, можно например приварить гайку. Но на всё это уходит время, а с помощью такого инструмента это делается в разы проще и быстрее. Вот герой нашей статьи и решил сделать себе такой инструмент. И для этого он взял кусок кругляка и для начала обработал его на токарном станке до нужных размеров (Диаметр 30 мм., длина 40 мм.)
Затем в этих местах сделает отверстия. А так как отверстия должны быть не в центре автор под заготовку с одной из сторон сделает подложки.
После того, как было сделано одно отверстие, автор решил сделать ещё два, отверстия. Одно на 10 мм., второе на 8 мм.
Так же сделал подложки и приступил к обработке.
Получилась вот такая заготовка второй детали.
Соединил её с первой деталью, и проворачивая вторую деталь в первой, сделал отметку. По которой в дальнейшем он произведёт проточку первой детали таким образом.
Всем большое спасибо! И до новой встречи.
Видео изготовления:
Сравнение конкурентов
Чтобы понять – что лучше, какой метиз нужно использовать в конкретной ситуации, необходимо разобраться во всех различиях, преимуществах и недостатках. Размеры деталей, частоту разборки/сборки конструкций тоже рекомендуется учитывать.
Ключевые характеристики
Болт – универсальный крепеж в виде стержня с наружной резьбой, принципиально отличается от конкурента граненой головкой.
Шпилька – это цилиндрический стержень, который с обоих концов или по всей длине имеет наружную резьбу. Ее применяют там, где невозможно использовать болтовое соединение – слишком широкие детали, нет места для головки болта или там, где необходимо получить компактное соединение. Шпильку используют и в том случае, если надо соединить детали так, чтобы между ними оставалось пространство.
Преимущества
У каждого типа крепежа есть преимущества и предпочтительные варианты применения.
Преимущества болтового соединения следующие:
- Разъемность, возможность многократной сборки/разборки.
- Простота, точность в изготовлении, большое разнообразие метизов – от общего назначения до специализированного.
- Небольшие усилия при соединении болта с гайкой дают прочную затяжку элементов, которая может сравниться со сваркой по надежности и сроку службы.
- Болтовое соединение используют при сравнительно небольшой толщине соединяемых деталей, или когда материал детали недостаточно прочный для резьбы.
- При самых разных вариантах расположении деталей сборка не составит труда.
Невысокая стоимость в совокупности с эффективным и надежным креплением делает болт востребованным вариантом крепежа.
Одно из главных преимуществ болтового соединения – нет необходимости в резьбе на соединяемых деталях.
Плюсы соединений шпильками:
- Этот крепеж незаменим там, где корпус деталей крупный, а сквозное отверстие для болта невозможно сделать.
- Элемент востребован, если для всей конструкции существуют ограничения по весу.
- Допустимо применение, если необходима частая сборка/разборка конструкции.
- Ее используют вместо винтов, когда прочность материала всей детали с резьбой недостаточна. Пример – алюминиевые сплавы.
- Легко устанавливается в труднодоступных местах.
Напряжение при затяжке крепежа распределяется более равномерно по сравнению с болтовым.
Недостатки
Помимо преимуществ, нужно учитывать и недостатки крепежных элементов.
Болты имеют следующие минусы:
- Обычно необходимо использовать сразу несколько штук, что значительно утяжеляет конструкцию.
- При затяжке в месте стыковки головки со стержнем возникает усиленное напряжение.
- Так как для крепления необходим идеальный тандем из болта и гайки, а также возможно применение третьего элемента – шайбы, то требуется корректный выбор метизов. При неправильном подборе крепежных элементов стыковка и крепление деталей становится невозможным. Но если фиксация деталей удается, то неидеальные размеры приводят к раннему выходу из строя всей конструкции.
- могут гнуться, а значит, терять прочность;
- срывается резьба от сверхбольших нагрузок, например, на колесных деталях автомобиля.
В обоих случаях необходимо срочно заменить поврежденные элементы на новые.
Как выбрать шпильковерт
При выборе шпильковерта необходимо учитывать характер работ, которые будут выполняться этим инструментом, и их периодичность.
Для использования в условиях гаража, когда шпильки приходится вывертывать лишь время от времени, лучшим решением станет универсальный шпильковерт эксцентрикового типа. Такой инструмент позволит работать со шпильками различных размеров (с его помощью можно вывернуть и ввернуть шпильки практически всех двигателей — от двухтактников мотороллеров до среднетоннажных грузовиков, также можно выполнять ремонт других агрегатов со шпильками), он надежен и прост в эксплуатации, и имеет доступную цену. Также можно приобрести и цанговый шпильковерт, однако он не всегда обеспечивает необходимую степень фиксации и не может работать со шпильками большого диаметра.
Для профессионального применения в автомастерских лучшим выбором станут наборы шпильковертов роликового или эксцентрикового типа. Наличие инструмента под определенный размер шпилек значительно повышает качество и скорость работ, а затраты на него окупаются в короткие сроки. Хотя и в этом случае будет не лишним иметь универсальный эксцентриковый инструмент — с его помощью можно быстро выполнять несложные работы.
При правильном подборе шпильковерта вы обеспечите себя надежным инструментом, который поможет решить самые сложные задачи по обслуживанию и ремонту транспортных средств.
Инструменты
При монтаже различного оборудования, шкафов, хомутов и так далее, применяются шпильки с резьбой. Одно дело если эти шпильки имеют внутри шестигранник под ключ, но если его нет, то приходиться использовать шпильковёрты.
Шпильковёрты рассчитаны под определённый диаметр резьбы: 6, 8, 10, 12, 14. Это довольно сложное приспособление, которое имеет корпус, в виде цилиндра, с гранями для ключа на конце, а внутри находятся ролики, в виде шпилек. При повороте ролики плотно прижимаются к резьбе шпильки и удерживают её при закручивании или откручивании.
Такие приспособления используются и когда обламывается болт и осталось кусок резьбы. Но стоят они не дёшево. Хоть это и вроде универсальный инструмент. Но для различной толщины резьбы, он должен быть соответствующего диаметра.
Не всегда под рукой имеется такой инструмент, поэтому многие закручивают шпильки подручными средствами, пассатижами или двумя гайками, в лучшем случае муфтами. Однако если в муфту вкрутить небольшой по длине болт, то шпилька ввёрнутая в муфту, зафиксируется встречным винтом и её можно будет не только закрутить, но и открутить.
Кроме того при закручивании и откручивании, лучше применять электродрель с соответствующими битами. Вкручивание происходит довольно не сложно, так как предварительно закрученный в резьбовую муфту болт, не только не даёт глубоко вкрутиться шпильке, но и фиксирует ей. Поэтому при необходимости вывернуть шпильку, он её удерживает.
Если же нужно снять муфту, то достаточно придержать муфту гаечным ключом или пассатижами и она скрутиться со шпильки.
В специализированных автомастерских, на производстве, в строительстве – везде, где приходится часто работать со шпильками, применяется шпильковёрт. Опытным мастерам, знающих своё дело, нет необходимости объяснять его назначение. Да и название говорит само за себя. Однако многим могут быть неясны особенности конструкции инструмента, его внешний вид, как он работает и сколько приблизительно стоит.
Разнообразие пил
Существуют различные чертежи циркулярной пилы для решения узких задач и обладающих широким функционалом. В качестве примера можно привести:
Переносной столярный станок небольших размеров, оборудованный круглой пилой. Он применяется для обрезки деревянных брусков небольших размеров.
Переносной станок, который комплектуется круглой пилой и рубанком. Способен производить механическую обработку деревянных брусков. Используется при изготовлении мебели и поделок из дерева.
Каждый из вышеуказанных вариантов имеет свои особенности, отличается функционалом, мощностью электромоторов и величиной круглой пилы.
Шпильковёрт. Простое решение сложной задачи
В специализированных автомастерских, на производстве, в строительстве — везде, где приходится часто работать со шпильками, применяется шпильковёрт.
Опытным мастерам, знающих своё дело, нет необходимости объяснять его назначение. Да и название говорит само за себя.
Однако многим могут быть неясны особенности конструкции инструмента, его внешний вид, как он работает и сколько приблизительно стоит.
Конструктивные особенности шпильковёрта, принцип работы
Наиболее известная конструкция этого инструмента состоит из корпуса, в котором расположены три ролика.
Благодаря сложной внутренней поверхности корпуса при вращении ролики крепко зажимают шпильку, обеспечивая её выворачивание даже в сложных случаях (крепёж автомобильных коллекторов, элементов глушителя и другие места, где резьба шпилек «прикипает» к отверстию детали, в которую они закручены).
С обратной стороны корпус, как правило, имеет квадратное отверстие под стандартный размер трещоток (воротков), а также шестигранную форму наружной поверхности, для удержания гаечным ключом.
Кроме того, встречаются конструкции, принципиальное устройство которых похоже на привычный трёхкулачковый (цанговый) патрон. Губки патрона при вращении также обеспечивают надёжное удержание шпильки, что даёт возможность вывернуть или закрутить её с минимальными усилиями.
Такой инструмент более универсальный, поскольку предполагается возможность работы со шпильками разных диаметров.
Если использование будет частым, то имеет смысл приобретать не один шпильковёрт, а набор для различных диаметров шпилек. Вращение может осуществляться как вручную, так и при помощи различного электроинструмента — шуруповёртов, пневматических гайковёртов или дрелей.
После того, как шпилька благополучно выкручена, шпильковёрт, поворачиваясь в обратном направлении, снимается с неё.
Справедливости ради следует отметить, что после применения этого устройства резьбу шпильки требуется восстанавливать при помощи плашки (резьба оказывается несколько примятой), особенно если предполагается повторное использование крепежа.
Преимущество использования шпильковёртов
Достаточно большое количество людей сегодня сталкиваются с трудностями при демонтаже крепёжных резьбовых деталей (шпилек или болтов). Если говорить об автосервисе, это чаще всего связано с ремонтом старых автомобилей, где некоторые элементы соединения не выкручивались десятилетиями. Преимущества применения специального устройства следующие:
- с его помощью в подавляющем большинстве случаев удаётся вывернуть болт с обломанной головкой, не повредив резьбу в детали;
- остаётся практически неповреждённой сама шпилька, после прогонки плашкой она годится для повторного применения;
- минимум затрат времени на работу;
- изготовленный из качественной стали, инструмент отличается прочностью и долговечностью;
- в труднодоступных местах часто удобнее применять именно шпильковёрт, а не подручные средства.
Проще говоря, инструмент облегчает и ускоряет работу. Не секрет, что сломавшийся заржавевший болт при отсутствии специального оборудования может парализовать всю работу по ремонту автомобиля.
А неудачно вывернутая шпилька может стать причиной того, что время ремонта увеличится втрое.
Поэтому, если шпилька вдруг не хочет выворачиваться из такого места, где её поломка может вызвать серьёзные проблемы, лучше использовать специально для этого разработанные инструменты.
Цена на шпильковёрты
Для бытового применения довольно удобным может быть универсальный шпильковёрт, который позволяет работать с разными диаметрами резьбовых деталей. Для автосервисов или СТО наиболее функциональным может оказаться специальный набор, включающий до десятка головок самых распространённых диаметров.
Тем более что найти и купить шпильковёрт сегодня не представляет особого труда — эти устройства продаются как в обычных магазинах, так и на различных интернет-площадках. Цены довольно демократичны — для универсального эксцентрикового механизма это диапазон от 400 до 1000 рублей.
Головки-шпильковёрты с тремя роликами продаются от 300 до 600 рублей за штуку, если рассматривать наиболее распространённые размеры. Наборы можно приобрести от 1,5 до 8 тыс. рублей, в зависимости от комплектации, качества и производителя.
В случае профессионального применения на производителе лучше не экономить, тем более разница в цене не слишком велика.
Шпильковерт с гаечным зажимом и упором

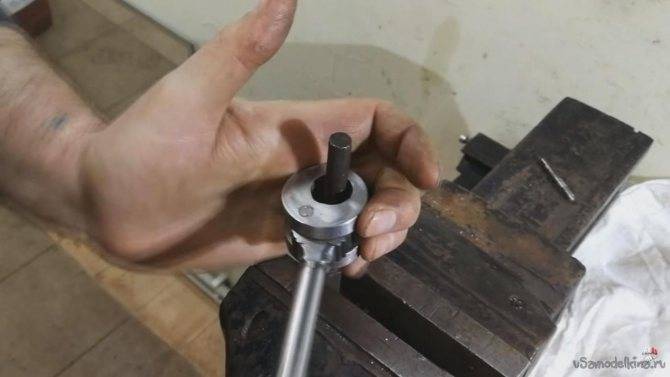

Данный инструмент достаточно прост по конструкции, поэтому его зачастую изготавливают в кустарных условиях. Основу шпильковерта составляет корпус с рукоятками, в нижней части которого располагается гайка, а в верхней предусмотрена резьба под ввинчивание воротка. В корпусе напротив гайки высверлено отверстие с резьбой под болт или винт, которым гайка фиксируется от проворачивания.
Работает такой инструмент просто. В корпус устанавливается и фиксируется болтом гайка необходимого размера, инструмент гайкой наворачивается на шпильку, затем в корпус вворачивается вороток, он упирается в торец шпильки и заклинивается. Теперь корпус проворачивается против часовой стрелки, и шпилька, зафиксированная гайкой и воротком, выворачивается.
Данный инструмент используется, как правильно, только для выворачивания шпилек. Он, несмотря на простоту конструкции, требует выполнения большого числа операций для работы с одной шпилькой, поэтому не всегда бывает удобен. Сегодня ключи для шпилек такой или схожей конструкции используются редко, они вытеснены более простыми и удобными роликовыми и эксцентриковыми шпильковертами.
Как пользоваться шпильковертом?
Работа шпильковертом не требует каких-либо особых знаний, а весь процесс вкратце выглядит следующим образом:
- Инструмент надевается на шпильку.
- Эксцентрик плотно поджимается к крепежу.
- Инструмент проворачивается рожковым или накидным ключом за шестигранник, либо же воротком, вставленным в предусмотренное под него квадратное отверстие.
Направление вращения зависит от того, необходимо вкрутить или выкрутить крепеж.
Одни модели шпильковертов односторонние, то есть только на закручивание или выкручивание, другими же можно и закручивать, и выкручивать.
В начале работы необходимо проследить, чтобы эксцентрик плотно поджал шпильку.
Нестандартные решения // «Кулачку» всё по плечу!
Сегодня кулачковые переключатели могут быть изготовлены по индивидуальному техническому заданию и применяться для решения различных задач. Например, для организации байпасной линии.
В широком понимании, байпас — это режим питания потребителей сетевым напряжением в обход чего-либо, например, в обход источника бесперебойного питания (ИБП). Главной задачей цепи байпаса является выделение конкретного участка из цепи для последующего ремонта, профилактического обслуживания или замены оборудования. При этом конструкция кулачка позволяет осуществить переключение без перерыва в работе оборудования.
Рис. 5. Байпасный кулачковый переключатель с управлением ключом
«К кулачковым переключателям применимо такое понятие, как «индивидуальный подход». Допустим, нужны дополнительные контакты, специальная синхронизация, блокировка при помощи навесного замка в различных положениях и т. д. Оперативно и точно спроектировать нужный «кулачок» может сам заказчик, — утверждает Никита Нецкин. — Например, в нашей компании разработан специальный ресурс CamWeb. Он позволяет в режиме онлайн сконфигурировать кулачковый переключатель любой сложности и также по сети отправить спецификацию заказчику. Для переключателей с двойным или тройным блоком, а также кулачковых переключателей с металлическим валом есть возможность указать до 60 контактов и 12 положений. Данный подход позволяет эффективно решать задачи любой сложности и не ограничивает проектировщика типовыми исполнениями!».
В качестве примера рассмотрим, как при помощи ресурса CamWeb спроектировать кулачковый переключатель для организации байпасной линии. Допустим, надо организовать подачу питания в обход ИБП, на ток 40 А.
В программе следует указать следующие параметры желаемого изделия:
- способ установки (на монтажную плату, на ДИН-рейку, дверной монтаж);
- тип рукоятки (ручка с защёлкой, привинчивающаяся);
- тип и число контактов;
- наличие функции пружинного возврата;
- тип исполнения рукоятки (цвет ручки и угол переключения).
Далее необходимо заполнить контактную диаграмму. Из приведённой ниже таблицы видно, что первая позиция на диаграмме — 330 (ему соответствует надпись ИБП), и при расположении рукоятки под этим углом будут замкнуты контакты переключателя 1-2, 3-4, 7-8, 9-10, 13-14, 15-16. Второе положение — 0, при нём все контакты разомкнуты. И третье положение 30 (или Байпас) — замкнуты контакты 5-6, 11-12 и 17-18.
Позиция переключателя | Текст | 1/2 | 3/4 | 5/6 | 7/8 | 9/10 | 11/12 | 13/14 | 15/16 | 17/18 | 19/20 |
|---|---|---|---|---|---|---|---|---|---|---|---|
330 | ИБП | Х | Х | Х | Х | Х | Х | ||||
30 | Байпас | Х | Х | Х |
«После заполнения контактной диаграммы можно сохранить получившуюся конфигурацию как проект или готовую спецификацию. В первом случае схему ещё можно будет корректировать, а во втором уже нет. Программа сама направляет пользователя для того, чтобы избежать несовместимых или невозможных решений, устраняя ошибки, — рассказывает Никита Нецкин
— Важно, что специальные кулачковые переключатели собираются на собственной производственной площадке в России. Это позволяет в короткие сроки – всего 1-2 рабочие недели — поставить оборудование заказчикам. Все кулачковые переключатели нашей компании соответствуют требованиям МЭК 60947.5 (ГОСТ 50030.5)
Кстати, для сравнения — сборка кулачкового переключателя и поставка из стран Европы занимает 4-5 недель. Часто у инженеров просто нет возможности ждать, и им приходится выбирать типовое оборудование, жертвуя своими решениями в угоду быстрой поставке. Наличие сборочного производства в нашей стране позволяет избежать данной проблемы»
Все кулачковые переключатели нашей компании соответствуют требованиям МЭК 60947.5 (ГОСТ 50030.5). Кстати, для сравнения — сборка кулачкового переключателя и поставка из стран Европы занимает 4-5 недель. Часто у инженеров просто нет возможности ждать, и им приходится выбирать типовое оборудование, жертвуя своими решениями в угоду быстрой поставке. Наличие сборочного производства в нашей стране позволяет избежать данной проблемы».
