Сортамент швеллеров

Некоторые особенности выбора

Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.

Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:

• вес погонного метра;
• площадь поперечного сечения;
• осевой момент инерции;
• осевой момент сопротивления;
• радиусы инерции.

Три последние параметра рассчитываются относительно центральной оси сечения швеллера.

Основные характеристики сортамента и соответствие швеллеров ГОСТу

Сортамент подразумевает разные характеристики швеллеров. В частности, учитываются:

• уклон внутренних граней;
• толщина стенок и полок;
• радиус закругления внутри швеллера;
• ширина;
• площадь поперечного сечения;
• масса швеллера и погонного метра.
• марка стали, от которой зависят практически все физико-механические качества (твердость, устойчивость к нагрузкам и коррозии).

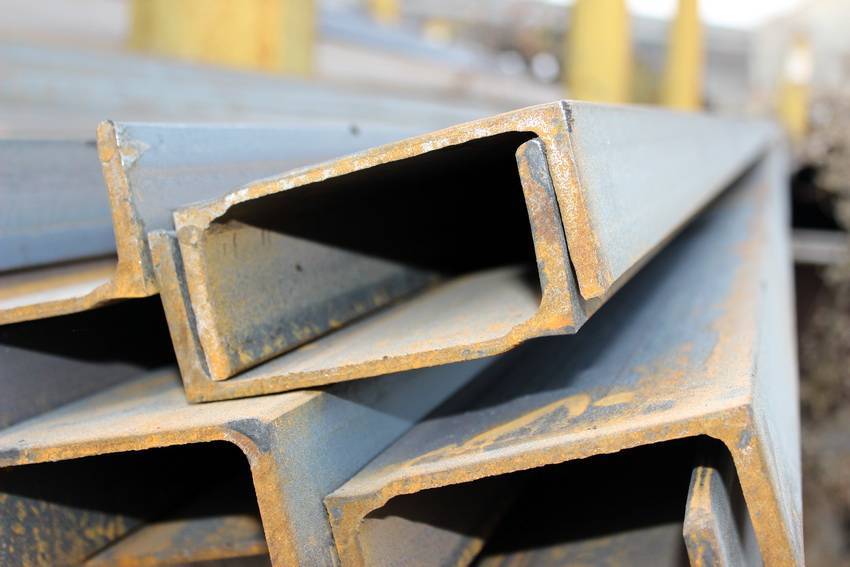

Широкое использование п-образных швеллеров в различных сферах строительства и производства привело к созданию большого количества нормативов их изготовления

Широкий ассортимент таких профилей повлек за собой разработку большого количества ГОСТов и других технических нормативов. Главным условием высокого качества является именно соответствие швеллеров этим регламентам.

Среди существующих нормативов, утвержденных Госстандартом, необходимо упомянуть следующие:

1. ГОСТ 8240-97. Ему соответствуют все швеллеры, произведенные из стали горячекатаным методом.
2. ГОСТ 19425-74. По этому регламенту производят двутавровые балки и спецшвеллеры.
3. ГОСТ 8278-83. Гнутый швеллер, сортамент включает требования к равнополочным профилям.
4. ГОСТ 8281-80. Это гнутые изделия с неравными полками.
5. ГОСТ 5422-73. Швеллеры из горячекатаной стали, производимые специально для тракторов.
6. ГОСТ 5267.0-90. Горячекатаный п-образный металлопрокат для вагоностроения.
7. ГОСТ 21026-75. Стальные профили, произведенные горячекатаным способом с отогнутой полочкой для вагонеток.

По одному ГОСТу на швеллер производят разные виды металлопроката. Например, горячекатаный профиль уклоном граней полок от 4 до 10%, изготавливается согласно ГОСТ 8240-97. Для отличия его маркируют буквой «У» и соответствующим числом, указывающим на расстояние от полки до полки. По такому же ГОСТу изготавливают и швеллер, имеющий параллельные грани.

Двутавровые швеллеры чаще всего используют для создания каркасных опорных конструкций, предполагающих усиленные нагрузки

Марка швеллера: соответствие буквенным и числовым данным

Для различия видов и подвидов швеллеров используют не только обозначения ГОСТа, но и пометку буквами и цифрами, что называется маркировкой металлопроката. Это обусловлено в первую очередь широким диапазоном размеров, различной площадью поперечного сечения и, соответственно, массой швеллера.

Статья по теме:

Профили, производимые в соответствии с ГОСТ 8240-97, имеют дополнительные и числовые, и буквенные шифры. Цифра, которая стоит первой, свидетельствует о главной характеристике, которая подчеркивает размер швеллера, определяемый расстоянием между полками.

Буква в маркировке обозначает тип п-образной продукции, указывая на особенности строения и расположения граней. Их расшифровка приведена ниже:

• «П» – указывает на параллельность;
• «У» – обозначает наличие уклона на гранях;
• «Э» – свидетельствует об экономичности;
• «Л» – подразумевает лёгкость;
• «С» – говорит о специальном назначении профиля.

Типы п-образных швеллеров и их маркировка

Для определения остальных параметров металлопроката конкретной марки можно воспользоваться специальной таблицей, где указаны ГОСТ швеллера, размеры и другие данные.

Для компактности информации в таблицах используют специальные условные обозначения:

• h – указывает на высоту стенок металлопроката (основная величина);
• b – обозначает ширину полочек;
• S – определяет не площадь, а толщину главной стенки;
• R – указывает на радиус закругленной стороны полочки;
• t – обозначает толщину полочек;
• r – определяет общий радиус закругленности полок.

Сортамент – швеллеp с паpаллельными гpанями полок

Номер сечения	Масса 1 м	Площадь сечения	Ix	Wx	Iy	Wy
кг	см2	см4	см3	см4	см3
5П	4,840	6,160	22,800	9,100	5,950	2,990
6.5П	5,900	7,510	48,800	15,000	9,350	4,060
8П	7,050	8,980	89,900	22,500	13,900	5,310
10П	8,590	10,900	175,000	34,900	22,600	7,370
12П	10,400	13,300	305,000	50,800	34,900	9,840
14П	12,300	15,600	493,000	70,400	51,500	12,900
16П	14,200	18,100	750,000	93,800	72,800	16,400
16aП	15,300	19,500	827,000	103,000	90,500	19,600
18П	16,300	20,700	1090,000	121,000	100,000	20,600
18aП	17,400	22,200	1200,000	133,000	123,000	24,300
20П	18,400	23,400	1530,000	153,000	134,000	25,200
22П	21,000	26,700	2120,000	193,000	178,000	31,000
24П	24,000	30,600	2910,000	243,000	248,000	39,500
27П	27,700	35,200	4180,000	310,000	314,000	46,700
30П	31,800	40,500	5830,000	389,000	393,000	54,800
33П	36,500	46,500	8010,800	486,000	491,000	64,600
36П	41,900	53,400	10850,001	603,000	611,000	76,300
40П	48,300	61,500	15260,001	763,000	760,000	89,900

Характеристика сортамента и классификация швеллера

Швеллер гнутый изготавливается из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.

По способу изготовления швеллеры делятся на следующие виды:

• Швеллеры стальные горячекатаные;
• Швеллеры стальные специальные;
• Швеллеры стальные гнутые равнополочные;
• Швеллеры стальные гнутые неравнополочные.

В соответствие со своим назначением швеллер подразделяется на:

• Обычный, швеллер широкого применения, сортаментом регламентируемым требованиями ГОСТ 8240-89;
• Специальный, предназначенный для автомобильной промышленности, сортамент по ГОСТ 19425-74;
• Специальный для вагоностроения сортамент ГОСТ 5267.1-90.

Горячекатаный швеллер — производится путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается согласно ГОСТ 19425-74 и специально разработан по отраслевым запросам. Чаще всего такой швеллер востребован в вагоностроении, так как обладает необходимыми измененными геометрическими характеристиками.

Например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток (производится по ГОСТ 21026-75), отогнутая вверх полка которого имеет отклонение от ширины полки 6-10%. Достоинство такого швеллера в том, что изготавливаясь из легированной стали, он не имеет ограничений по свариванию.

Швеллер стальной горячекатаный изготавливается согласно ГОСТ 535-88 в двух видах:

• Швеллер с уклоном внутренних граней полок: 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40;
• Швеллер с параллельными гранями полок П: 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П;

Швеллер с уклоном граней — изготавливается швеллер горячекатаный с уклоном граней согласно ГОСТ 8240-97 и имеет уклон противоположных полок от 4% до 10%. Маркируется такой швеллер буквой «У» и цифрой перед ней, определяющей расстояние между полками в сантиметрах.

Швеллер с параллельными гранями — отличается такой швеллер от горячекатаного с уклоном граней полок тем, что имеет параллельные грани. Изготавливается так же по ГОСТ 8240-97. Маркируется такой швеллер буквой по типу («П» — с параллельными гранями, «Э» — экономичный, «Л» — лёгкий) и цифрой, определяющей расстояние между полками в сантиметрах.

Швеллер с уклоном граней

Швеллер с параллельными гранями

В зависимости от точности прокатки, швеллер горячекатаный подразделяют:

• Высокой точности — «А»;
• Обычной точности — «В».

Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

Стальной гнутый швеллер подразделяется на:

• Гнутый равнополочный швеллер;
• Гнутый неравнополочный швеллер.

Стальные гнутые равнополочные швеллера согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного составляет от 50 до 400 мм, ширина от 32 до 115 мм.

Стальные гнутые неравнополочные швеллера изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.

Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют категории А и Б.

В зависимости от точности прокатки гнутые швеллеры подразделяются:

• Высокой точности — «А»;
• Повышенной точности — «Б»;
• Обычной точности — «В».

Гнутый равнополочный швеллер

Гнутый неравнополочный швеллер

Формы гнутого швеллера:

• «У» — швеллер с уклоном внутренних граней полок;
• «П» — швеллер с параллельными гранями полок;
• «Л» — швеллер легкой серии с параллельными гранями полок;
• «С» — швеллер специальный.

Сортамент швеллера

Несмотря на разницу в конфигурации П-образный профиль используется в сходных работах и зачастую имеет очень близкие параметры. Размеры швеллера, например, серии П или У практически совпадают. Толщина стенок в серии Л меньше, так же, как и вес изделия.

Размеры горячекатаных швеллеров:

Условные обозначения и примечания:

Размеры гнутых швеллеров:

Маркировка и расшифровка

Металлопрокат имеет буквенно-цифровое обозначение, отражающее размеры изделия, тип используемой стали, серию.

Маркировка начинается со слова «Швеллер», обозначающего вид металлопрофиля, затем указывается:

• первая цифра – обозначает высоту стенки в см;
• следующая буква обозначает серию – П, У, Л;
• через дефис ставят класс точности: В – обычная, Б – повышенная;
• между первым числом и буквой может размещаться маленькая буква «а» – она указывает на то, что здесь увеличена ширина и толщина грани;
• ГОСТ, регламентирующий продукцию этого типа.

Пример маркировки

Гнутый профиль маркируется иначе:

• первыми указываются размеры – высота стенки, ширина грани и толщина для равнополочного швеллера, и высота стенки, толщина и ширина каждой полочки для неравнополочного;
• вторая буква обозначает класс точности: А – высокая, Б- повышенная, В – обычная;
• указывается соответствующей продукции ГОСТ;
• после знака дроби приводится марка стали, из который изготовлен швеллер, и ГОСТ, регламентирующий ее характеристики.

Размеры швеллера по ГОСТу гнутого типа

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.

Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

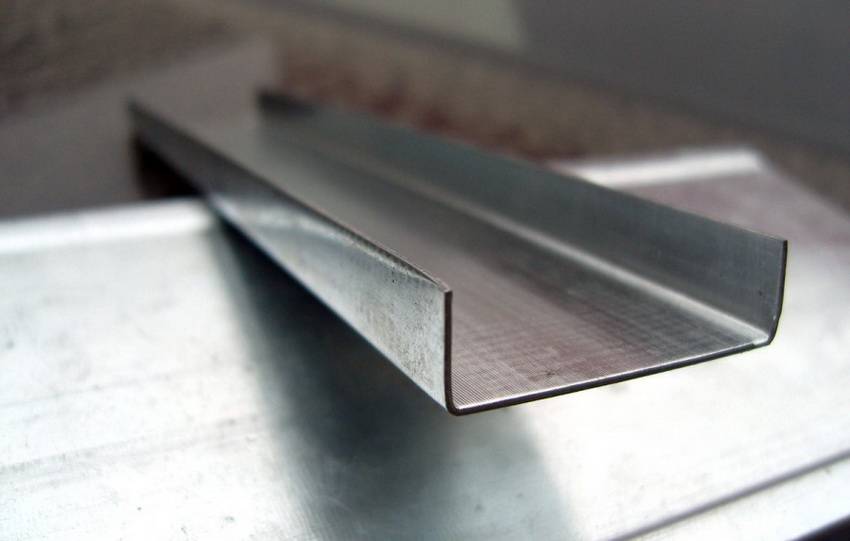

Фото гнутого швеллера

Обратите внимание на место изгиба. Оно плавное

Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

• Сталь углеродистая кипящая и полуспокойная: высота 25-410 мм,
• длина полок 26-180 мм,
• толщина 2,0 — 8,0 мм.

Сталь углеродистая спокойная и низколегированная:

• высота 25-310 мм,

длина полок 26-160 мм,
толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках

Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.

Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

• высота 32 — 300 мм;
• длина полок: длинной 22 — 160 мм,
• короткой 12 — 90 мм,

толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.

Самые популярные и постоянно заказываемые типы швеллеров

Чаще всего в фундамент высоких построек используют стальные балки для того, чтобы создать несущий каркас. Во избежание дополнительной нагрузки на основание здания стальные детали выполняются из металлопроката со сложным сечением. Это позволяет сохранить количество металла и повышает сопротивление балки на изгибы и растяжения.

Для повышения прочности конструкции преимущество отдают двум видам швеллеров:

• П-образный. Швеллеры, имеющие форму «П», считаются основными. Они также могут отличаться способами производства. Различают горячекатаный и холоднокатаный (по-другому его еще называют гнутый). Главной отличительной чертой является то, что гнутый швеллер производится с меньшей массой и размерами, нежели горячекатаный. Гнутый швеллер изготавливается без углов, а вместо них плавно перетекающие изгибы. Горячекатаные детали имеют заостренные углы и различаются по направлению расположения внутренних плоскостей полок. Выделяют 3 разновидности: высокоточные (А), повышенной точности (Б), обычные (В).
• Швеллер, имеющий сечение буквой Н. Здесь отличий нет, они изготавливаются лишь горячекатаными. Или же могут собираться путем сваривания 2-х «Т-образных» видов. Многие считают, что относить такой вид швеллеров к двутаврам – это большая ошибка, но по статистике такая классификация используется множеством производителей.
• Также имеются различия направления плоскостей полок и наличия острых углов. Материалом для изготовления служит углеродистая сталь, чугун или алюминий. По химическому составу сталь должна соответствовать ГОСТ 380.

Для того чтобы лучше ощутить разницу этих двух видов швеллеров, можно посмотреть следующее фото.

Где и какой вид швеллеров применяется на практике?

Первоначальная и главная задача – это балки для перекрытий, повышение прочности лестниц у подъезда, создание устойчивого каркаса и пояса различных зданий. Необходимость в использовании швеллера в любой из вышеперечисленной ситуации будет зависеть от природы металла, из которого была изготовлена деталь. Например, сплав из черного металла не сможет удержать сильную нагрузку, следовательно, для повышения прочности стен и перекрытий применяются стальные швеллеры. Чаще всего приоритет отдается горячекатаным изделиям, а гнутые швеллеры лучше подойдут для создания легкого каркаса или декоративного элемента.

Теперь можно задуматься о том, почему необходимо соблюдать все утвержденные правила и нормы при изготовлении швеллеров. Так как если пренебречь этим, в конечном итоге можно прийти к провалу.

«Швеллеры стальные горячекатаные. Сортамент» – ГОСТ 8240 97: описание документа

Главное отличие горячекатаного швеллера от гнутого состоит в том, что его производят методом горячего проката. Его изготавливают согласно нескольким ГОСТам, в соответствии с запросами той или иной отрасли. Сортамент швеллеров ГОСТ 8240 97 был утвержден Госстандартом еще в 1997 году и впоследствии одобрен практически всеми постсоветскими странами. 5 апреля 2001 года постановлением Госкомитета РФ по стандартизации и метрологии документ был введен в действие на территории России.

Чертеж стандартного металлического швеллера 80 мм с размерами

В качестве непосредственного Госстандарта в Российской Федерации он начал действовать с некоторыми изменениями с начала 2002 года взамен действующего до этого времени ГОСТ 8240 89 «Швеллеры стальные горячекатаные. Сортамент». Документ указывает на все качественные характеристики металлопрокатных стройматериалов, произведенных горячекатаным методом.

Действующий документ указывает на область применения изделий, устанавливает сортамент стальных горячекатаных швеллеров высотой 5-40 см и шириной полочек 32–115 мм. ГОСТ включает различные параметры форм и размеров, подразделяя изделия на разные серии:

• с уклоном граней внутри;
• с гранями полок, расположенными параллельно;
• экономичные модели с параллельными гранями;
• легкие изделия с гранями полок, расположенными параллельно.

Каждая определенная серия, в соответствии с размерами и качествами стали, из которых производится металлопрокат, предусматривает свою расширенную таблицу сортамента швеллеров ГОСТ 8240-97. Всего документ содержит 7 таблиц, благодаря которым можно выбрать наиболее подходящий материал для строительства.

Для каждого типа швеллеров существует своя таблица госстандартов, в которой указаны основные характеристики материала

Швеллеры 10П, 12П и 10У, соответствующие ГОСТ 8240‒97

В перечне продукции, отвечающей требованиям ГОСТ 8240-97, наиболее популярными являются швеллеры размерами 10 и 12 см. Все они производятся путем горячей прокатки. При этом количество прокаток зависит от первоначальных габаритов заготовки и от требуемой точности изделия. Заготовку подвергают температурной обработке, достигающей 1250 °C.

Швеллер 10П имеет следующие характеристики:

• вес погонного метра равен 8,59 кг;
• в 1 тонне помещается 116,4 м швеллера;
• высота профиля соответствует его главному размеру и равна 100 мм;
• ширина швеллера – 46 мм;
• стенки профиля имеют толщину 4,5 мм;
• толщина полок швеллера достигает 7 мм.

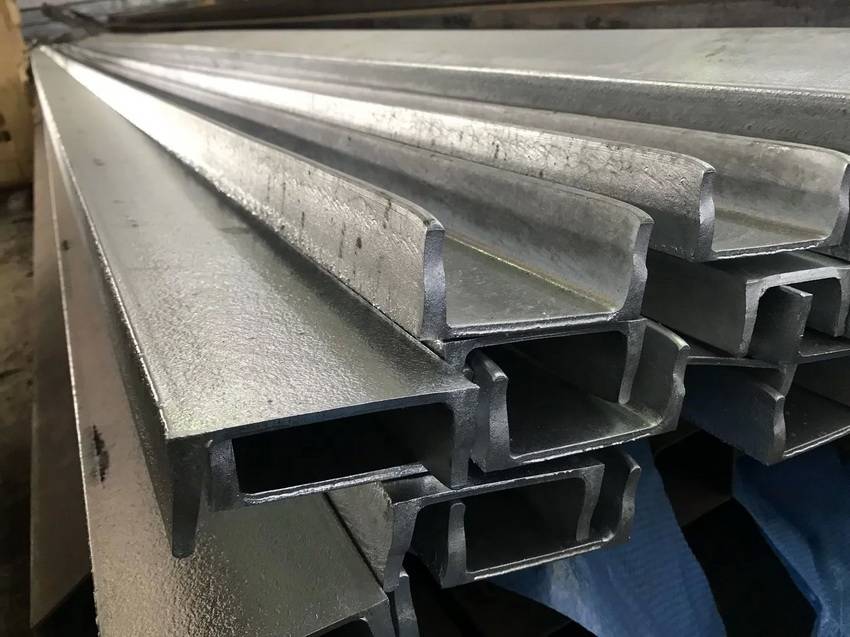

В зависимости от назначения швеллеры подразделяют на легкие и усиленные профили

Швеллер 10У, как и 10П, имеет аналогичные показатели номинальной высоты 100 мм, веса погонного метра величиной 8,59 кг, ширины 46 мм и толщины, равной 4,5 мм. В одной тонне материала содержится 116,4 м. Различия заключаются в характеристиках закругленных полок. В частности, радиус округлой стороны полочки равен 7 мм, а радиус закругленности полок – не более 3 мм.

Учитывая различия в основном размере, то есть в высоте металлопроката, швеллер 12П имеет существенные отличия в параметрах. Его характеристики следующие:

• вес погонного метра равен 10,40 кг;
• в 1 тонне помещается 96,15 м швеллера;
• высота изделия – 120 мм;
• ширина швеллера – 52 мм;
• стенки профиля имеют толщину 4,8 мм;
• толщина полок швеллера не должна превышать 7,8 мм.

Маркировка

Маркировка швеллера проводится с использованием букв и цифр:

1. П — марка швеллера с параллельным расположение полок друг относительно друга.
2. У–указывает на строительный материал с полками, расположенными под углом.
3. Л – обозначение варианта исполнения легкого типа с параллельным расположением полок.
4. С – изделия специального предназначения.
5. Э – экономичные варианты исполнения.

При расшифровке следует учитывать цифры, которые стоят перед буквой. Они предназначены для определения расстояния между боковыми частями.

На чертеже и в другой технической документации можно встретить дополнительные буквы в маркировке. Они предназначены для указания точности:

1. А – высокий.
2. Б – повышенный.
3. В – обычный.

Зарубежные производители могут применять иные стандарты по маркировке рассматриваемого строительного материала.

На момент изготовления сырье делится на несколько заготовок, длина которых может составлять от 4 до 12 метров в длину. После этого проводится деление на меньшие заготовки мерной, кратной мерной или немерной длины. При производстве может соблюдаться различная степень точности.

Характеристики швеллера 10: размеры, вес, стоимость

Ассортимент швеллера 10, как довольно популярной металлопрокатной продукции, достаточно широк. Характеристики его сортов и видов регламентирует ГОСТ №8240, разработанный еще в 1989 году. К числу свойств изделий относят параметры полок и стенки, в частности их высоту и ширину, а также в учет берутся радиусы закруглений у швеллеров с пометкой 10У.

Швеллер 10 имеет три подтипа с соответствующей маркировкой:

• У – профиль, в котором внутренние полки выполнены с уклоном;
• П – швеллер, где грани полочек имеют параллельное расположение;
• Э – экономичные изделия с параллельным размещением полок.

Полезный совет! Каждый тип швеллера имеет свое обозначение, например, 10П, 10У или 10Э. Соответствующие значения содержит отдельная таблица. Несмотря на одинаковые числовые данные, это разные виды продукции.

Самым используемым в различных отраслях является, благодаря своим размерам, швеллер 10П. Его широко применяют в индивидуальном строительстве для сооружения несущих конструкций. Число 10 в маркировке, собственно, и указывает на его высоту, равную 100 мм, а буква П – на тип профиля, при этом подчеркивая параллельное расположение полок. Данная разновидность швеллера имеет следующие параметры:

• ширина равна 46 мм;
• толщина стенки – 4,5 мм;
• толщина полки – 7,6 мм;
• радиус кривизны – 7 мм;
• радиус закругления на кромке полочки – 4 мм.

Для определения веса швеллера 10 необходимо знать площадь поперечного сечения. Этот показатель соответствует 10,9 см². Швеллер данного типа производится длиной от 4 до 12 м. Более длинные изделия выполняются под заказ. Вес 1 метра швеллера 10 при показателях плотности стали 7,85 г/см³, согласно расчетам, составляет 8,59 кг. Погрешность в указанных значениях массы может составлять 3-5%. Средняя цена швеллера 10 за метр – 356 рублей.

Сортамент швеллеров: двутавр и другие формы металлопроката

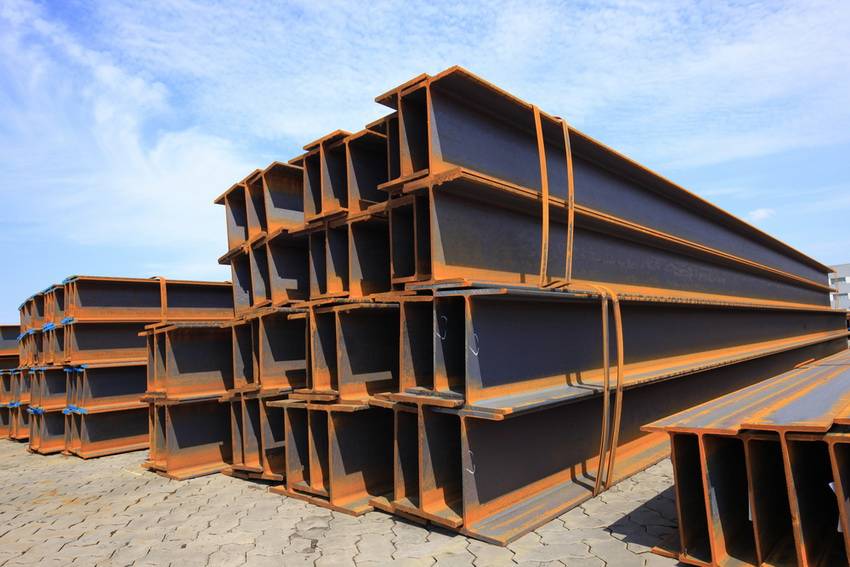

Разбирая тему сортамента металлопроката, следует упомянуть о такой его разновидности, как швеллер двутавр. Собственно, форма продукции не соответствует общей характеристике изделий, имеющих п-образную форму, так как этот профиль имеет вид двутавровой балки. В сечении изделие по форме напоминает букву «Н». Фото швеллера двутавр наглядно демонстрирует его отличие от обыкновенного профиля.

Чертеж с типовыми размерами двутавра и обычного швеллера

Такие изделия очень популярны в разных сферах строительства, так как их использование позволяет значительно снизить вес и нагрузку на конструкцию. Кроме этого, н-образная балка обладает высокой прочностью. Двутавры, как и обыкновенные швеллеры, производят горячекатаным или сварным способом. Методика гнутья в данном случае неприменима. Сварку используют в изготовлении больших деталей или с учетом индивидуальных особенностей стройки.

Для производства стальных балок применяют низколегированную (С255) или углеродистую сталь С345 (09Г2С). Их изготавливают путем горячего либо холодного проката, а сварку балок выполняют с использованием специального сварного оборудования. Контроль прочности продукции осуществляют с применением ультразвука.

Производство металлопрокатных н-образных балок происходит согласно специальному ГОСТу. Госстандарт различает отдельные типы балок. Основная классификация –разделение изделий на горячекатаные и специальные. Первый вид представляет собой двутавры с наклонными гранями полок. Они регламентированы ГОСТ 8239, где предусмотрен угол наклона с предельными значениями 6-12%.

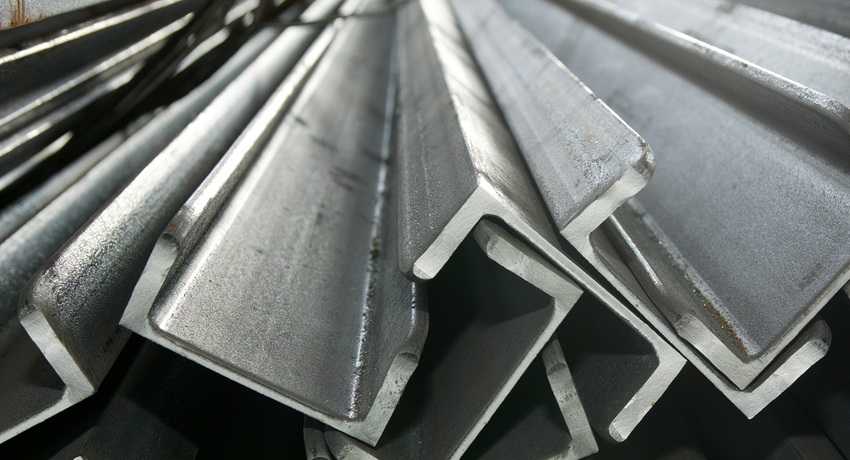

Единые стандарты изготовления швеллеров позволяют выбрать наиболее подходящий тип материала для любой конструкции

Другой вид швеллеров характеризуется параллельными гранями полочек, их изготавливают согласно ГОСТ 26020. Высота таких изделий колеблется от 100 до 1000 мм, а ширина полочек может варьировать от 55 до 400 мм. Такие н-образные балки разделяют на нормальные, колонные или изделия с широкими полками.

Выбирая материал для строительства, важно учитывать стандартные типоразмеры, которые подразумевают сортамент металлопрокатной продукции. Опираясь на требования Госстандарта, процесс проектирования значительно упрощается, так как благодаря проведению расчетов можно определить точное количество необходимых швеллеров, рассчитать допустимую нагрузку и сэкономить на приобретении лишних материалов

Швеллер: как выбрать подходящий профиль

Швеллер – популярный материал, применяемый для создания различных металлических конструкций и сооружения каркасов. Условие правильного выбора профилей– это подбор по размеру, весу и определение нужного количества. Госстандартом разработаны требования, которым должны соответствовать характеристики швеллера. Размеры, вес, плотность и их соотношение – все это включают соответствующие таблицы определенного ГОСТа. Описания наиболее ходовых размеров приведены в статье.

Сортамент швеллеров: (прочитать подробнее)

Швеллеры повсеместно используются в строительстве, промышленности, машиностроении и тому подобных сферах.

Швеллеры стальные горячекатаные (специальные) по ГОСТ 8240-97

В данной таблице представлены геометрические характеристики швеллеров стальных горячекатаных специальных (серия С)

№ швеллера (серия С)	h	b	s	t	R	r	Уклон полок, %	А	m	Ix	Wx	ix	Iy	Wy	iy	X0
8С	80	45	5,5	9,0	9,0	1,5	6	11,80	9,26	115,82	28,95	3,13	22,24	7,63	1,38	1,57
14С	140	58	6,0	9,5	9,5	4,75	—	18,51	14,53	563,70	80,50	5,52	53,20	13,01	1,70	1,71
14Са	140	60	8,0	9,5	9,5	5,0	10	21,30	16,72	609,10	87,01	5,35	61,02	14,09	1,69	1,67
16С	160	63	6,5	10,0	10,0	5,0	—	21,95	17,53	866,20	108,30	6,28	73,30	16,30	1,83	1,80
16Са	160	65	8,5	10,0	10,0	5,0	—	25,15	19,74	934,50	116,80	6,10	83,40	17,55	1,82	1,75
18С	180	68	7,0	10,5	10,5	5,3	—	25,70	20,20	1272,00	141,00	7,04	98,50	20,10	1,96	1,88
18Са	180	70	9,0	10,5	10,5	5,3	—	29,30	23,00	1370,00	152,00	6,84	111,00	21,30	1,95	1,84
18Сб	180	100	8,0	10,5	10,5	5,0	6	34,04	26,72	1791,01	199,00	7,25	305,48	43,58	3,00	2,99
20С	200	73	7,0	11,0	11,0	5,5	10	28,83	22,63	1780,37	178,04	7,86	128,04	24,19	2,11	2,02
20Са	200	75	9,0	11,0	11,0	5,5	10	32,83	25,77	1913,71	191,37	7,64	143,63	25,88	2,09	1,95
20Сб	200	100	8,0	11,0	11,0	5,5	6	36,58	28,71	2360,88	236,09	8,03	327,23	46,30	2,99	2,93
24С	240	85	9,5	14,0	14,0	7,0	—	44,46	34,90	3841,35	320,11	9,29	268,89	43,70	2,46	2,35
26С	260	65	10,0	16,0	15,0	3,0	—	44,09	34,61	4088,00	314,50	9,63	115,60	171,60	5,03	3,91
26Са	260	90	10,0	15,0	15,0	7,5	8	50,60	39,72	5130,83	394,68	10,07	343,15	52,62	2,60	2,48
30С	300	85	7,5	13,5	13,5	7,0	10	43,88	34,44	6045,43	403,03	11,74	260,74	41,41	2,44	2,20
30Са	300	87	9,5	13,5	13,5	7,0	10	49,88	39,15	6495,43	433,03	11,41	288,78	43,93	2,41	2,13
30Сб	300	89	11,5	13,5	13,5	7,0	10	55,88	43,86	6945,43	463,03	11,15	315,35	46,29	2,38	2,09
