Меры безопасности во время работы со снегоуборщиком
При работе снегоуборочной машины важно соблюдать элементарные правила безопасности:
Работа со снегоуборщиком
- Перед запуском проверяются все детали устройства. Должны отсутствовать болтающиеся детали. Шнек проворачивается вручную. Если не возникает затруднений в работе, можно включить мотор.
- Скорость начала движения — не более 2 км/ч. Увеличение скорости возможно на длинных и ровных поверхностях. Очищение территории от снега не рекомендуется проводить на крутых склонах.
- Козырек откидной трубы регулируется так, чтобы вылетающий с большой силой снег не попадал в окружающих.
- В случае попадания в шнек постороннего предмета нужно выключить двигатель и очистить механизм.
- При уборке мокрой снежной массы необходимо периодически проверять все детали снегоуборщика на наличие снега и своевременно его удалять. Твердые комки снега могут привести к поломке аппарата.
В зависимости от типа мотоблока, можно самостоятельно изготовить или купить соответствующий вариант насадки. Для долгой эксплуатации рекомендуется постоянно осуществлять технический осмотр снегоуборщика и своевременно устранять неполадки.
Инструменты для самостоятельного изготовления снегоуборочной техники
Любая работа может выполняться только при наличии инструмента, поэтому желательно иметь:
- электродрель – без нее невозможно изготовить отверстия заданного диаметра в нужных местах;
- заклепочник – поможет создать прочные неразъемные соединения в листовом материале;
- электросварочный аппарат – потребуется для сварки каркаса, а также отдельных агрегатов;
- углошлифовальная машинка – будет использована для отрезания заготовок из стали, а также зачистки сварных соединений;
- ножницы по металлу;
- мерительный инструмент – используется для разметки и контроля параметров деталей, а также всего снегоуборщика (обычно достаточно штангенциркуля, рулетки и линейки);
- ручной инструмент для фиксации деталей и временного крепежа – позволит производить работы качественно и с минимальными затратами сил;
- стапель – даже простейший, изготовленный из деревянных брусков, поможет упростить процесс сборки, конструкция снегоуборочной машины имеет пространственную конструкцию, которую нужно собирать, фиксируя отдельные детали и узлы в разных местах.
Навесной снегоуборщик для мотоблока «Нева»
Также рассмотрим на примере заводского снегоуборщика СМ-2, но другой комплектации. Чтобы установить навесной снегоуборщик для мотоблока «Нева» следует:
- — вынуть из прицепного узла мотоблока штырь для навесного оборудования и грузов-утяжелителей;
- — установить мотоблок и снегоуборщик на ровную поверхность;
- — присоединить сцепку к корпусу снегоуборщика и наживить двумя болтами не затягивая;
- — вставить сцепку в прицепную скобу мотоблока , совместив отверстия сцепки и паз сцепки с отверстиями прицепной скобы мотоблока, наживить соединение двумя болтами ;
- — снять с мотоблока защитное закрытие шкива вала отбора мощности. Надеть клиновой ремень привода снегоуборщика;
- — перемещая по балке корпуса снегоуборщика сцепку, установить взаиморасположение мотоблока со снегоуборщиком таким образом, чтобы ручьи приводного шкива мотоблока , шкива ведомого и ролика натяжки ремня лежали в одной плоскости – ремень должен находиться в зацеплении без перекосов;
- — поставить на место защитное закрытие шкива;
- — прикрепить назад и присоединить болтами защитное закрытие;
- — обеспечить необходимое натяжение ремня рычагом;
- — запустить двигатель мотоблока и начать движение.
Полезные советы, сохраняющие долговечность снегоуборщика
- 1. После первых 30 минут работы нового снегоуборщика необходимо остановить двигатель мотоблока и проверить затяжку всего крепежа снегоуборщика. Если возникла необходимость — подтянуть крепежи.
- 2. Перед каждым использованием и не более, чем через каждые 5 часов работы желательно проверять: — состояние и натяжение клинового ремня; — надежность затяжки резьбовых соединений.
- 3. Через каждые 5 часов необходимо производить регулировку натяжения цепи с помощью регулировочного болта, расположенного на корпусе снегоуборщика. Величина прогиба цепи от усилия нажатия руки должна составлять 10÷15 мм.
Виды снегоуборочных машин, какой лучше –бензиновый или электрический
Основная функция снегоуборочной машины – сбор снега и отбрасывание его в сторону на определенное расстояние. В основе конструкции лежит мотор, к которому подсоединен рабочий орган, представляющий собой шнек или ротор. В основном этими двумя узлами аппараты отличаются друг от друга.
Но есть и еще одно отличие: по способу перемещения. Снегоуборщики могут быть самоходными или с ручным управлением. Последние – это когда человек сам толкает аппарат и регулирует направление движения. Чаще всего самоходными бывают бензиновые снегоуборочные машины, потому что они мощнее. Но обо всем по порядку.
Самоходная модель
Электрический снегоуборщик
Обычно для этой конструкции используют электрический двигатель небольшой мощности, чтобы была возможность его подключения к сети переменного тока напряжением 220 В. То есть, подходить к изготовлению снегоуборочной машины для дома надо подходить с позиции удобства использования. А на загородных участках оптимальный вариант подключения – обычная розетка.
| Плюсы | Минусы |
| Компактные размеры, удобные для пользования и хранения. | Нельзя очищать участки с большим снежным покровом. Толщина снега не должна превышать 30 см. |
| Используются для ежедневной уборки снега, который только что выпал. | Нельзя очищать наледь. |
| Высокая маневренность. | Размеры участка для чистки определяются длиною питающего кабеля. |
| Не выбрасывает угарные газы. | Трудность в использовании заключается не только в том, что приходится толкать сам прибор, но и снежную массу, которая скапливается перед приемным устройством аппарата. |
Электрический тип
Бензиновые самоходные снегоуборочные машины
В основе их используется бензиновый двигатель, чаще от бензопилы или триммера.
| Плюсы | Минусы |
| Высокая мощность | Сложная комплектация |
| Возможность очищать толстый снежный покров | Большие габаритные размеры |
| Можно очищать наледь | Большой вес аппарата |
| Неограниченные возможность перемещения, неограниченные питающим кабелем | |
| Передвигаются самостоятельно, человек не испытывает нагрузок | Сложность ремонта |
| Высокая проходимость прибора, которому не страшны никакие сугробы |
Бензиновый
Снегоуборщик к мотоблоку
Третья разновидность, которую можно причислить к снегоочистителям своими руками. То есть, если в вашем хозяйстве на загородном участке есть мотоблок, которым вы пользуетесь в период весна-осень на огороде и в саду, то его можно приспособить и для очистки снега. Для этого всего лишь надо своими руками изготовить снегоотбрасыватель для мотоблока. Об этом ниже.
Итак, все разновидности снегоочистительных приборов обозначены. Остается лишь рассмотреть, как можно сделать каждый из них своими руками.
Снегоуборщик к мотоблоку, как отдельная единица
Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке
Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.
Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.
Чертеж 1
и инстуркций:
- Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
- Из трубы делается вал, толщиной не менее 5 см.
- В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
- Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
- Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
- В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.
Шнек

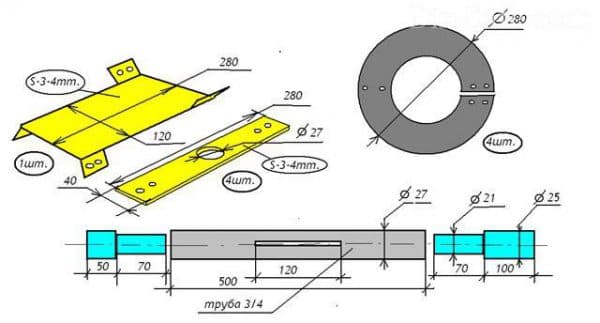

- Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
- Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
- Выбираем привод шнека.
- Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
- Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
- Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
- Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
- Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
- У короба на боках закрепить стаканы.
- Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
- Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.
Желоб
- Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
- Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
- На конце вала приваривают звёздочку для смены скоростей.
- Звёздочку и вал соединяют с мотоблоком при помощи цепи.
- Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
- Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
- Ручка машины крепится болтами на продольные уголки.
- После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.
Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.
Чертеж 2
Чертеж 3
Чертеж 4
В народном хозяйстве часто встречаются рабочие машины «Нева».
Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:
Чертеж 5
Роторный снегоуборщик для мотоблока своими руками: чертежи и фото примеров
Имея в наличии рабочий мотоблок и чертежи, роторный снегоуборщик для мотоблока своими руками – задача вполне посильная. Используя схемы сборки, вы можете изготовить недостающие элементы прибора и использовать устройство по назначению
При этом, подбирая чертеж для работы, обращайте внимание на указанные параметры изделия. Взяв в руки чертеж, вы увидите, что в обязательном порядке на нем изображены все необходимые детали с указаниями их размеров в миллиметрах
Для работы вам понадобится листовая сталь, сварочный аппарат, а также доступ к токарному станку (или возможность обратиться к мастеру).
Основная часть любого снегоуборщика – шнек. Для его изготовления используем трубу и полудиски, выполненные из листовой стали толщиной 2 мм. Диски навариваются на трубу, образуя двухстороннюю спираль в правой и левой частях
Для того чтобы конструкция получилась прочной, местам сварки нужно уделить особое внимание
Шнек для роторной снегоуборочной насадки изготовленный вручную
Следующий этап – обеспечить подвижность шнека. Для этого используют шарикоподшипники 203. Воспользовавшись болтами и гайками, их корпуса нужно прикрепить к боковым частям снегоуборщика. Таким образом шнек будет вращаться и подавать снег, который подрезает, на ротор.
В качестве основы под ротор вполне подойдет котел из алюминия, объемом в 20 л. Используя четырехмиллиметровые заклепки, он крепится к передней стенке корпуса. Так, попадая в барабан, снег будет выбрасываться лопатками на расстояние в несколько метров (обычно от 3 до 5 м).
Также стоит обратить внимание на организацию крутящего момента, который передается к снегоуборщику от мотоблока. Он передается непосредственно от самого двигателя мотоблока к его валу, который уже соединен с валом самого снегоуборщика
Для этой цели отлично подойдет ремень А-100 и соответствующий шкиф.
Схема приводного вала. 1 — ведущая звездочка; 2,4 — корпуса подшипников скольжения; 3 — вал; 5 — приводная звездочка; 6,9 — призматические шпонки; 7 — масленка; 8 — подшипниковая втулка; 10— фиксатор
Сам корпус снегоуборщика легко изготовить по схеме, используя стальные листы, толщиной 2 мм. Для скрепления отлично подойдут заклепки по 4 мм в диаметре, а также винты М4.
Снегоуборщик с отвалом
Самое лёгкое — это собрать моторизированный снегоочиститель из уже готового изделия, немного переделав его. Но можно поступить иначе и сделать его самостоятельно.
В первом случае за основу этого агрегата берётся обычный ручной очиститель промышленного образца с двумя или четырьмя колёсами. Во втором — все детали достаются или изготавливаются своими руками.
Материалы для сборки снегоуборщика
- металлические листы 2, 3 или 4 мм;
- трубы калибром 50-70 мм;
- подшипники (по месту);
- угольники для рамы;
- колёса;
- оси;
- бак стиральной машины, котёл или кастрюля;
- звёздочки или шестерни;
- цепи или ремни;
- болты, гайки;
- электроды.
Снегоочистители из промышленных образцов
Агрегат выполняется из мобильных, а не ручных устройств. Есть два варианта таких приспособлений. Первый из них со стационарной осью, а второй — с вращающейся. На обоих аппаратах (или на поворотной штанге) укреплён отвал.
Лучше выбирать вариант с одной или двумя осями, которые вращаются, а колёса жёстко закреплены на них. Тогда потребуется минимальная доработка.
Пошаговая инструкция:
- Снимается одно или два колеса (передние, если снегоочиститель двуосный).
- На освободившуюся ось наваривается (или укрепляется другим образом) звёздочка, например, от мотоцикла. Желательно установить её поближе к ступице одного из колёс.
- Конструкцию собирают обратно.
- К ручке (если вариант одноосный) или к раме привинчивается пластина. На ней закрепляется бензопила так, чтобы цепь, накинутая на приваренную звёздочку, была нормально натянута.
Если ось заварена наглухо, надо сделать следующее:
- Снять колёса.
- Подобрать к ним ось или толстый стержень.
- Выточить ступицы или стаканы, чтобы колёса «сидели» плотно.
- Приварить к раме металлические уголки с отверстиями под новую ось.
- Укрепить ведомую звёздочку (от мотоцикла, например).
- Собрать конструкцию — вставить ось в уголки (старую можно не отрезать, если она не мешает) и насадить колёса.
- На раме или ручке укрепить бензопилу.
При работе таким агрегатом не надо будет тратить много энергии. Нужное усилие создаст двигатель пилы.
Самодельный очиститель бульдозерного типа
Этот вариант повторяет два предыдущих. Разница в том, что большинство деталей и узлов выполняется самостоятельно.
Для его изготовления необходимо достать колёса. Можно позаимствовать их со старого велосипеда. Или снять одну или две полные колёсные пары с тачки или любого транспортного средства, отслужившего срок. Затем подобрать к ним ось, на которой они будут укреплены стационарно.
Вся работа заключается в следующем:
- Из обычных или профильных труб сваривается одно- или двуосная рама.
- К ней привариваются уголки с отверстиями.
- В них вставляют ось с предварительно закреплённой звёздочкой.
- Насаживают колёса.
- Приваривают стационарные трубы или поворотный механизм для отвала.
- Устанавливают пластину с бензопилой.
Изготовление самодельного отвала
Эта часть очистителя выполняется из металлических листов, бочки, трубы большого диаметра или какого-нибудь бака (от электронагревателя, например).
Основные размеры подбираются самостоятельно в зависимости от мощности бензопилы. Отвал более метра длиной делать не рекомендуется, так как двигатель может не вытянуть такой нагрузки.
Выполняя отвал из листов, их предварительно расчерчивают. Затем вырезают детали, которые сваривают друг с другом. Форма этого узла снегоочистителя может быть любой.
При изготовлении отвала из цилиндрической заготовки, её обрезают, как показано на рисунке. Если узел выполняют из трубы, то по бокам устанавливают борта. Снизу (для жёсткости) приклёпывают нож, сделанный из длинной, заострённой полосы металла.
Что понадобится?
Для сборки снегоуборщика понадобятся следующие инструменты:
- дрель для просверливания отверстий;
- ручной заклепочник по металлу;
- сварочный аппарат;
- шлифовальная машинка — ее используют для резки металла и зачистки сварных швов;
- ручные ножницы по металлу;
- рулетка для выполнения замеров;
- тиски;
- электролобзик;
- плоскогубцы;
- отвертки;
- шайбы;
- болты;
- шурупы.
Материалы, которые потребуются для изготовления снегоуборщика:
- металлические листы или основа для изготовления короба;
- трубы, которые будут служить в качестве основы вала и в качестве желоба;
- подшипники;
- транспортерная лента — из нее вырезают шнек;
- цепи или ремни для привода;
- стальные уголки для крепления рамы;
- шкивы и звездочки;
- краска.
Снегоуборщик для мотоблока Нева
Снегоуборщик для мотоблока своими руками Нева, пожалуй, один из самых популярных вариантов сегодня. Такая конструкция будет достаточно легкой в сборке, а главное – очень эффективной в работе. Достаточно лишь выбрать и установить на мотоблок Нева снегоуборочную насадку.
Снегоуборочную насадку на мотоблок Нева можно изготовить самостоятельно или приобрести уже готовую
Однако, именно цена снегоуборочной насадки на мотоблок Нева часто становится камнем преткновения. В зависимости от модели, её стоимость может составлять от 16 000 рублей. По этой причине достаточно распространенное явление – самодельные модели. Рассмотрим три самых популярных варианта:
бульдозерная насадка для снегоуборщика на мотоблоке Нева. Цена такого варианта в готовом виде будет достаточно высока, в то время как сделать всё своими руками достаточно просто, да и результат ничем не будет уступать заводскому устройству. Используя специальный адаптер, к мотоблоку прикрепляется насадка как у бульдозера. В этом случае для разбивания снежного покрова используют металлический лист с заостренным окончанием, который еще называют ножом. Снежный покров буквально срезается устройством, после чего просто отводится в сторону;
Самый простой вариант — использование отвала на мотоблок для очистки снега
- второй вариант сложнее в реализации, и для него потребуются чертежи. Однако, если подобрать подходящую схему, и иметь в своем распоряжении сварочный аппарат, то можно сделать очень удобную и производительную снегоуборочную машину. Принцип работы такого снегоуборщика для мотоблока Нева своими руками следующий: как и в готовой роторной насадке, есть короб, шнек и труба, отвечающая за выброс снега. Такая двухступенчатая система позволяет обеспечить максимальную эффективность работы устройства, но ее изготовление потребует немного больше времени и усилий;
- третий вариант – вентиляторный снегоотбрасыватель. Механизм такого устройства схож с принципом работы обычного вентилятора. Специальные лопасти подгребают снег, который тут же отбрасывается на определенное расстояние через трубу. Несмотря на кажущуюся простоту, этот вариант достаточно сложный для самостоятельной реализации и требует определенных навыков. Но если у вас есть достаточное количество свободного времени и желание – то вполне можно отдать предпочтение и этому способу.
Чертеж снегоуборщика для мотоблока Нева
Что лучше, купить снегоуборщик для мотоблока Нева или изготовить его самостоятельно?
Однозначно дать ответ на вопрос что лучше, приобрести готовый снегоуборщик или изготовить свой собственный – сложно. С одной стороны, приобретение заводской модели обходится не дешево, и часто не по карману простому пользователю. Но с другой, изготовить подобное устройство не всегда просто для тех, кто ранее не сталкивался с подобной задачей. Это требует определенных навыков и усилий. Так что перед тем как принять решение в пользу того или иного варианта, лучше здраво оценить свои возможности.
Такое устройство как навесной снегоуборщик для мотоблока Нева требует ухода. В противном случае, его эксплуатационный срок будет краток вне зависимости от того, купили вы его или сделали сами. В первую очередь, проводите регулярный техосмотр всех креплений, и при необходимости подтягивайте их. Кроме того, не помешает регулярно проверять состояние болтов и ремней, чтобы избежать поломки в процессе работы.
Готовый навесной снегоуборщик для мотоблока Нева
Необходимые расходные материалы
При создании оборудования для уборки снега своими руками понадобятся разные материалы и инструменты. Поэтому позаботьтесь об этом заранее, чтобы не отвлекаться в процессе изготовления:
- труба из профиля;
- лента транспортерная;
- болты и гайки;
- баллончик с краской;
- цепи;
- пассатижи;
- аппарат для сварочных работ;
- отвертки и молоток;
- тиски;
- напильник;
- болгарка;
- набор ключей;
- дрель;
- электрическая ножовка.
Имея все это под рукой, вы максимально быстро изготовите снегоуборщик на мотоблок своими руками. Но не стоит забывать, что нужна также правильная схема. Это станет залогом правильного самодельного отвала.
