Смазка для редуктора перфоратора: виды, особенности подбора, как смазывать

Как правильно смазывать редуктор

Определившись с выбором бренда, приступаем к регламентным работам. Жидкие масла сливаются из редуктора по аналогии с автомобилем. Если отработка выглядит слишком грязной, и насыщена абразивными вкраплениями, следует промыть редуктор специальным составом.

Также можно разобрать корпус и произвести тщательную очистку. Затем производится аккуратная сборка (при необходимости с заменой прокладок), и заливка нового состава через штатные отверстия.

Пошаговая видео инструкция по смазыванию редуктора перфоратора

Количество масла указано в документации. При ее отсутствии вы можете измерить объем слитой отработки. Правда при этом следует учитывать естественные потери.

С консистентными составами несколько проще

Редуктор однозначно разбирается, можно извлечь компоненты (осторожно, не потеряйте пружинки и стопорные кольца)

Затем производится тщательная очистка и промывка металлических деталей и корпуса редуктора. Обычно используется керосин (агрессивные моющие составы могут повредить уплотнительные втулки и прокладки).

На собранный редуктор (без крышки) наносится смазка. Она должна полностью покрывать все шестерни и движущиеся детали механизма. Толщина слоя не более 5 мм, внутренние полости заполняются полностью.

Однако не следует работать по принципу: «кашу маслом не испортишь». Лишняя смазка затруднит работу механизма и обязательно вылезет наружу, попутно повредив прокладку или сальник.

На иллюстрации показано, как не следует смазывать редуктор.

Периодичность замен зависит не от календарных дней, а от количества моточасов. Данные об этом есть в документации к инструменту. При этом следует помнить о том, что «универсалы» типа Литола служат меньше.

При правильном подборе смазки, вы можете самостоятельно обслуживать перфораторы, не оплачивая труд сервисных мастеров. Исключение составляет период нахождения инструмента на гарантии.

Как правильно смазать детали?

Когда речь заходит о смазывании перфоратора в домашних условиях, как правило, подразумевают самостоятельную замену смазки на его отдельных деталях. В первую очередь следует смазывать редуктор – этот механизм довольно просто разбирается, но имеет сложную структуру, поэтому все действия должны проводиться в строго определенном порядке.

Для начала следует подготовить необходимые материалы:

сухая чистая ткань – ветошь;
слесарные инструменты, которые необходимы для сборки редуктора;
сам смазочный состав.

В большинстве случаев производители с мировым именем, такие как Бош и Макита, в руководстве по эксплуатации указывают весь порядок разборки и сборки приборов и выдают важные рекомендации. Собственники перфораторов, которые впервые сталкиваются с такими работами, следуя этим советам, могут освоить все манипуляции довольно быстро, затратив минимум усилий.

Но если подобного руководства нет под рукой, то работать следует по определенному алгоритму.

Инструмент надо избавить от пыли и загрязнений. При разборке и последующей сборке дрели и перфоратора нужно как можно точнее запомнить порядок расположения всех функциональных деталей, чтобы не перепутать их при разборке. Лучше воспользоваться видеофиксацией. Все работы, связанные со смазкой деталей, выполняют только спустя определенное время после прекращения работы дрели. Она должна остыть, иначе охлажденная смазка может привести к перебоям в работе электроинструмента, если он попадет на раскаленные участки

После того, как достают все базовые детали, включая и редуктор, их промывают веретенным маслом либо бензином, а затем тщательно осушают от избыточной влаги Особое внимание следует уделить редуктору. Каждую деталь прибора следует осматривать как можно тщательнее

На некоторых участках смазки нет – значит, что наносить новый состав на это место не нужно

После нанесения состава, редуктор осторожно собирают в обратной последовательности Если это сделано правильно, то перфоратор сразу можно использовать в работе

Помимо редуктора, смазывать следует и бур. В этом случае хвостовая часть механизма так же, как и в первом случае, промывается бензином, очищается и просушивается и только после этого аккуратно промазывается специализированными маслами.

Одновременно имеет смысл обработать своими руками и сальник патрона, это позволит существенно увеличить период его службы, а также защитит от проникновения пыли. Однако не следует упускать из виду, что смазывают его лишь в том случае, когда на перфоратор вмонтирована система с патроном открытого типа. Если система закрыта, то надобность в смазывании отпадает.

Смазываем редуктор

Потребуется разобрать корпус инструмента. Следуйте по пунктам:

Разберите патрон. Для этого сначала снимите резиновое кольцо. Затем отверткой подденьте и снимите стопорное кольцо. Далее аккуратно снимается внешний кожух патрона, а затем вынимается прижимное кольцо, шарик и пружина.
Теперь отсоедините переключатель режимов. Делается это по-разному в зависимости от модели. В конце статьи я привел некоторое количество ссылок на видео, в которых рассказывается, как он снимается на той или иной модели. Если среди них нет вашего агрегата, то можете посмотреть любой подобный, чтобы понять принцип. И далее, думаю, вам не составит труда отсоединить его и у себя.
Освободите от щеток коллектор. Для этого открутите заднюю крышку корпуса и снимите щетки.
Выкрутите саморезы, которые продольно стягивают корпус, и разъедините его.
Выньте редуктор вместе с якорем двигателя.

Теперь тщательно промойте сам редуктор, а также внутреннюю часть его корпуса. Промывку можно осуществить, например, бензином.

После этого сначала мажутся отдельные самые ответственные части. А затем весь редуктор полностью обволакивается смазкой.

Ну и остается все собрать в обратной последовательности.

Как правильно смазать детали: алгоритм действий

Смазывание хвостовой части бура и патрона своими руками выполнить очень просто. Достаточно выполнить такие действия:

протереть тряпкой патрон и хвостовую часть бура от имеющихся на их поверхности загрязнителей (старой смазки, пыли);
нанести подходящий состав на хвостовик насадки или добавить прямо в посадочное гнездо.

Следует постоянно следить за наличием смазки, внося ее при необходимости. Пренебрежение данной рекомендацией будет приводить к перегреву бура и повышенному износу патрона. При этом хвостовик может расплющиться либо оторваться от рабочей части насадки.

Касательно смазывания редуктора, дела обстоят немного сложнее. Большинство современных моделей оснащены емкостями. В них, открыв крышечку, вливают масло либо вносят другой подходящий смазочный состав. Расположение нужного отверстия часто указывается в инструкции. Там же содержится схема снятия крышки. Весь процесс проходит так:

снимают крышечку;
сливают остатки старого смазочного состава;
продувают (например, с помощью компрессора) либо промывают картер бензином;
заливают новое масло в количестве, регламентируемом эксплуатационной инструкцией, чтобы его уровень не превышал имеющейся контрольной отметки;
ставят крышечку на место, закрывая отверстие.

Если инструмент находится на гарантии, то нужно заливать только рекомендуемое масло. Когда нет специального отверстия, чтобы его залить, то понадобится разбирать перфоратор. В случае действия гарантийного обслуживания рекомендуется обратиться по этому поводу к специалистам сервисного центра.

Последовательность смазывания редуктора с разборкой перфоратора

Если срок гарантии на перфоратор истек, то можно всю работу по смазыванию редуктора выполнить и самостоятельно. При этом понадобятся следующие инструменты и материалы:

слесарный набор (отвертки с разными насадками, шестигранные ключи, плоскогубцы и прочее);
чистые тряпки;
бензин;
подходящий по инструкции тип смазки.

Смазывают редуктор перфоратора, выполняя нужные действия по следующему алгоритму:

изучают инструкцию по эксплуатации к используемой модели устройства;
чистят корпус от пыли, а также от других имеющихся загрязнений;
затем приступают к разборке патрона: с помощью отвертки снимают резиновое и стопорное кольца (как показано на фотографиях далее);

Резиновое кольцо

Стопорное кольцо

- убирают кожух патрона;
- снимают прижимное кольцо;
- вынимают пружину, а также шарики;

снимают переключатель режимов (у различных моделей это делается разными способами);
раскрутив отверткой или шестигранником саморезы, разбирают заднюю часть корпуса, чтобы отсоединить щетки от коллектора;

разбирают переднюю часть корпуса: выкручивают саморезы, стягивающие его продольно;

вынимают вместе с валом электродвигателя редуктор;

промывают вынутые детали и корпус устройства изнутри от старой смазки с помощью пропитанной бензином ветоши;
вытирают их сухой тряпкой и дают высохнуть;
смазывают редуктор полностью, как показано на фотографиях далее;

Смазываемые элементы передаточного механизма

Полностью обмазанный редуктор

собирают перфоратор.

Дополнительные рекомендации

Выполняя самостоятельное смазывание передаточного узла, нужно учитывать такие рекомендации.

Нужно запомнить точно расположение вынимаемых деталей и крепежей, чтобы все установить при сборке на свои места и не оставить лишних запчастей.
Разбирать инструмент, чтобы промазать редуктор, следует только тогда, когда он полностью остынет после работы.
На несмазанные конструктивные элементы наносить состав не требуется.
Оптимальным вариантом является использование фирменных смазочных составов, предназначенных непосредственно для применяемой марки оборудования.
Разобранный редуктор желательно осмотреть на дефекты шестерен (их изношенность, отсутствие зубьев, наличие трещин) и прочих элементов — это поможет вовремя заменить детали и избежать больших проблем в дальнейшем.

Современные перфораторы достаточно легко обслуживать. Смазка их рабочих узлов не занимает много времени. Главное при этом — использовать рекомендуемый инструкцией либо подходящий по своему назначению (или универсальный) состав. Во время полной разборки оборудования работать нужно максимально внимательно и аккуратно, чтобы получить качественный результат. Следует также соблюдать технику безопасности, смазывая отключенный от питающей сети инструмент.

Смазываем патрон и хвостовик бура

Эта операция очень проста, поэтому описание ее будет довольно коротким.

Просто берем буровую смазку и добавляем ее прямо в патрон. Другой вариант предусматривает нанесение ее на хвостовик с последующей установкой его в гнездо патрона. Но никто не запрещает совместить два этих способа для надежности.

Необходимо следить, чтобы смазка постоянно присутствовала и по мере необходимости добавлять новую. Если пренебречь этой процедурой, то хвостовик будет перегреваться, что приведет либо к его отрыванию от остальной части бура, либо к расплющиванию. Поэтому не ленитесь и добавляйте.

Вот и все, что нужно знать по патрону и хвостовику.

Как и обещал, прилагаю в конце ссылки на видео с отсоединением переключателя:

Это вся информация, что есть у меня по вопросу смазывания перфоратора. Надеюсь было понятно и доступно. На этом прощаюсь — до новых встреч!

Как часто нужно смазывать перфоратор

Частота смазочных работ зависит от интенсивности применения инструмента. Однозначных терминов не существует, поэтому каждый мастер должен самостоятельно ориентироваться на сроки проведения профилактических работ для своего инструмента. Если он эксплуатируется ежедневно, то профилактику следует выполнять 1 раз в 3-4 месяца. Если инструмент используется несколько раз в неделю, то 1 раза в год будет более чем, достаточно.

Как смазывать редуктор перфоратора

Смазывать редуктор перфоратора следует при помощи специального материала, который так и называется, редукторная смазка. Такая смазка для редуктора перфоратора выпускается как под брендами известных марок изделий, так и под обычными названиями, например, Xado, Shell, Ravenol. Какую смазку для перфоратора применить, все зависит от финансов. Специальные смазочные материалы намного эффективнее, по сравнению с Солидолом или Литолом.

Важно знать! Главное при смазке редуктора – это чтобы процедура выполнялась регулярно, что позволит значительно продлить срок службы перфоратора. Обычно для каждой модели изделия фирма-производитель в инструкции указывает рекомендуемое смазочное средство

Смазывать редуктор перфоратора можно своими руками, так как процедура не представляет особой сложности, и не требует много времени. Замена смазки редуктора, выполняемая в домашних условиях, требует разборки аппарата, поэтому потребуется не только новый смазочный материал, но и отвертка

Обычно для каждой модели изделия фирма-производитель в инструкции указывает рекомендуемое смазочное средство. Смазывать редуктор перфоратора можно своими руками, так как процедура не представляет особой сложности, и не требует много времени. Замена смазки редуктора, выполняемая в домашних условиях, требует разборки аппарата, поэтому потребуется не только новый смазочный материал, но и отвертка.

Последовательность смазывания редуктора с разборкой перфоратора выглядит следующим образом:

Перед тем, как разбирать изделие, его следует тщательно очистить от грязи и пыли.
Если инструмент использовался недавно, то нужно подождать несколько часов, пока он остынет.
После снятия крышки корпуса перфоратора следует произвести визуальный осмотр. Отсутствие смазки на шестеренках будет говорить о том, что следует намного чаще проводить профилактику.
Извлечь все части редуктора из корпуса, после чего провести их тщательное промывание в керосине или бензине. После этого их нужно насухо вытереть. Все извлекаемые элементы необходимо запоминать, где и как они располагались.
После этого можно приступать к смазыванию конструктивных элементов редуктора. Некоторые модели перфораторов в конструкции редуктора имеют специальные емкости для масла. Наличие такой емкости указывается в инструкции, где также имеется информация о расположении люка для заливания масла. Первоначально все элементы смазываются по отдельности, а затем весь редуктор следует проверить на присутствие смазки, и где мало – добавить.
Перед установкой редуктора на место, необходимо протереть корпус сухой тканью, тем самым удаляя частички металла и пыль.

Какую смазку для редуктора выбрать, уже оговаривалось выше. В любом случае стоит понимать, что чем дороже инструмент, тем лучшего качества должно применяться смазывающее вещество. После установки редуктора на место, следует собрать инструмент и проверить его работоспособность.

Важно знать! Не рекомендуется наносить новую смазку, если не будет удалена старая, так как это только негативно отразится на работе изделия

Виды смазок для редукторов

Жидкая смазка

Похожая на обычное моторное масло для автомобиля. Она применяется в перфораторах с герметично закрытым корпусом редуктора. Вращающиеся валы в таких устройствах уплотнены сальниками, с помощью которых масло удерживается внутри.

Смазка производится через специальные отверстия, которые затем плотно закрываются. Система очень эффективная, поскольку шестерни и другие элементы, подверженные трению, равномерно покрываются антифрикционным составом.

К тому же, рабочая жидкость выполняет роль теплоотвода, и способствует охлаждению редуктора, соприкасаясь со стенками корпуса. Однако есть и недостаток: при нагреве в герметичном корпусе редуктора повышается давление.

Поскольку сапун (как в картере двигателя автомобиля) не предусмотрен, возможна потеря смазки, выдавливаемой через сальники.

Консистентная смазка

Распространена гораздо шире, по причине удобства применения. Имеет густую консистенцию, обладает хорошей адгезией. Наносится на детали редуктора в разобранном состоянии последнего.

При этом достаточно просто контролировать количество смазочного материала. В холодном состоянии смазка достаточно густая, чтобы прочно удерживаться на механизмах. После сборки, полная герметичность редуктора не требуется, достаточно качественных прокладок и уплотнительных втулок на валах.

Во время работы перфоратора, когда редуктор нагревается, вязкость смазки снижается и она равномерно растекается по поверхности деталей. После остывания смазка снова загустевает и фиксируется на шестернях.

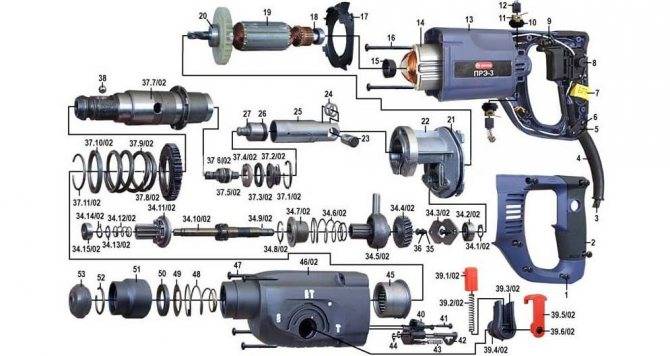

Особенности конструкции

Подобные электроинструменты бывают бочковыми и прямыми, механическими и пневматическими, а в зависимости от габаритов – легкими, средними и тяжелыми.

Главные составляющие:

сердечник;
бур;
боек;
поршень;
цилиндр;
электромагнитная катушка.

Есть различия в деталях в зависимости от вида приспособления. И это еще не все детали из списка. Так как же устроен полезный в строительстве прибор – перфоратор? Агрегаты, кроме вышеперечисленных деталей, снабжены:

Элемент	Назначение
Патрон	Используется для закрепления насадки. Бывают инструменты с патронами SDS Plus (бурение, сверление, удар) или SDS max (бурение и удар).
Система замены патрона	Скоростная замена одного вида патрона SDS на другой (кулачковый).
Редуктор	Это единый корпус со множеством шестеренок. Основная функция – изменение скорости вращения валов.
Защита от вибраций	Бывает активного (имеет противовес с пружиной) или пассивного (резиновые накладки и прорезиненная рукоять) вида. Система снижает уровень вибраций.
Предохранительная муфта	Вступает в работу, когда нужно остановить движение патрона, если насадка заклинивает при сверлении/бурении поверхности.
Электронный иммобилайзер	Остановит прибор в экстренных ситуациях, например, если случится перенапряжения в сети.
Двигатель	Бывает поперечный (вертикальное расположение) и продольный (горизонтальное расположение).

Кроме того, в подобных инструментах есть разнообразные индикаторы и регуляторы оборотов. Разобравшись с нюансами устройства этого строительного орудия, самое время переходить к смазке отдельных его элементов.
