Скачать инструкцию по ремонту бензопилы husqvarna бесплатно

Устройство бензопилы Хускварна 142

Одно из главных преимуществ 142-ой модели шведской марки Husqvarna заключается в грамотном подборе ее комплектующих и высоком качестве фирменной сборки. Основа садового инструмента состоит из 2-тактного бензинового мотора, хромированный цилиндр которого имеет объем 30 см3. Запуск штатного ДВС выполняется путем вытягивания тросика ручного стартера. За приготовление и обогащение воздухом топливной смеси в комплектации ДВС отвечает фирменный японский карбюратор марки Walbro с коваными жиклерами и улучшенной системой впрыска горючего. Производитель укомплектовал двигатель топливным и масляным баком, объемом 370 и 190 мл соответственно.

Бензопила Хускварна 142 оснащена долговечным сцеплением, отвечающим за непрерывную связь двигателя с пильной гарнитурой. Все запчасти механизма изготовлены из прочной стали, обладающей устойчивостью к повышенной температуре и коррозии.

Для мгновенного воспламенения топлива в цилиндре ДВС садового инструмента Husqvarna отвечает фирменная система конденсаторного зажигания, в комплектацию которой входит свеча Champion RCJ7Y. Расстояние между электродами маховика и магнето в рабочем состоянии системы зажигания составляет 0,5 мм.

Для спиливания древесины бензопила Husqvarna 142 комплектуется высококачественной пильной гарнитурой, изготовленной из износостойкого сплава. В ее состав входит шина, длиной 38 см, а также цепь с шагом 0,325 «. За непрерывную смазку пильной гарнитуры отвечает масляный насос, работающий в полностью автоматическом режиме. Для возможности регулировки цепи без использования ручных инструментов компания Husqvarna предусмотрела свободный доступ к звездочке-натяжителю. За безопасную работу модели отвечает встроенный инерционный тормоз, который срабатывает во время каждого попадания цепи на проволоку, гвоздь или любой другой твердый предмет.

Бензопила Husqvarna 142 выделяется хорошей балансировкой и эргономикой. Все нужные для работы переключатели и кнопки расположены в задней части корпуса инструмента. Это упрощает эксплуатацию бензопилы в условиях сильно ограниченного пространства.

Инструкция по эксплуатации

Предлагаем к рассмотрению полную версию эксплуатационной инструкции к цепной бензопиле Husqvarna 137: Ваш браузер не поддерживает фреймы

Для чего нужно руководство:

Знакомит новоявленного владельца техники со строением и основными особенностями инструмента.
Показывает мощностные характеристики инструмента.
Перечисляет полную комплектацию бензопилы “Хускварна”.
Представляет таблицу обслуживающих работ со всеми сроками.
Помогает выявить неполадки, понять причину их возникновения и позволяет самостоятельно их устранить.
Описывает способы настройки карбюратора.
Рассказывает как правильно отрегулировать подачу масла.
Учит основным принципам работы с бензопилой.
Особое внимание уделяется безопасности при работе и во время обслуживания инструмента.
Представляет этапы подготовки к запуску цепной пилы.
Знакомит с особенностями обкаточного периода.
Описывает алгоритм запуска бензопилы Husqvarna 137.
Поясняет процедуру приготовления топливной смеси для данной модели цепной бензопилы.

Устройство бензопилы Husqvarna

Меры безопасности при работе бензопилой:

• Не разбирать пилу с включенным двигателем и подсоединенным высоковольтным проводом.
• Запрещено приступать к распиловочным или обслуживающим работам, не изучив устройство бензопилы “Хускварна” 137 (где находится сапун, поршневая группа, редуктор и т. д., а также какую функции, какие они выполняют).
• Запрещается работать с бензопилой без использования средств индивидуальной защиты (роба, перчатки, защитные очки, беруши, спецобувь).
• Запрещается заводить пилу и с ней работать в закрытом помещении.
• Запрещается курить вблизи работающей пилы.
• Запрещено производить заправку бензопилы непосредственно в месте проведения распиловочных работ.
• Не приступать к работе, не изучив методы и приемы пиления бензоинструментом.
• Запрещено пилить концом шины — это неминуемо приводит к возникновению отдачи.
• Необходимо обеспечить полное отсутствие посторонних вблизи участка, где ведутся распиловочные работы.

Проверка искры на свече зажигания и зазора между катушкой и магнето

Свеча зажигания — это важнейшая деталь, которая отвечает за воспламенение топливной смеси, подающейся в камеру цилиндра. Если свеча отслужила свое, то она будет выдавать слабую искру или вовсе ее не выдавать. Проверить это можно следующим способом:

1. Выкрутить свечу зажигания
2. Положить ее на цилиндр, подключив к подсвечнику
3. Включить зажигание
4. Дергать ручку стартера

Если искра возникает постоянно, то это говорит об исправности свечи. Причем исправна не только свеча, но и система зажигания — катушка и высоковольтный провод. Если искра на свече возникает, но с перебоями (прерывисто), то такая деталь подлежит замене. Предварительно надо проверить зазор между контактами. Величина зазора должна составлять от 0,5 до 1 мм.

Для каждой модели бензопилы производители указывают рекомендуемую величину зазора, поэтому нужно воспользоваться справочником. Измерить зазор можно специальным щупом или листом бумаги, сложенным в несколько раз.

Отсутствие искры на свече говорит о неисправности системы зажигания, поэтому перед тем, как заменить деталь, следует убедиться в исправности катушки зажигания и высоковольтного провода. Не заводиться бензопила может по причине засорения электродов свечи. Наличие черного нагара на свече или мокрые электроды — все это может говорить о следующих неисправностях:

1. Черный нагар — карбюратор бензопилы отрегулирован неправильно. В составе поступающей смеси в цилиндр присутствует много топлива и мало воздуха. Устранить неисправность можно путем очистки нагара на электродах свечи с последующей регулировкой карбюратора
2. Если свеча мокрая (ее заливает), то это может свидетельствовать о следующем — либо неисправна система зажигания (в том числе и сама свеча), либо же в цилиндр поступает избыточное количество топлива, тем самым заливается свеча. Для начала нужно убедиться в том, что свеча дает хорошую искру, и только после этого произвести регулировку карбюратора. Мокрую свечу методом прокаливания сушить не рекомендуется, поэтому ее следует насухо вытереть, а затем дать ей подсохнуть на солнце
3. Если свеча имеет красный или розовый нагар на электродах, то это говорит о том, что используемый бензин содержит большое количество присадок. Обычно такой эффект дает бензин марки АИ-95 и выше, увеличение октанового числа в котором достигается за счет добавления присадок

Когда свеча имеет коричневый цвет (кирпичный), то это говорит не только о правильно отрегулированном карбюраторе бензопилы, но еще и об исправности системы зажигания. Если используется новая свеча зажигания, которая при проверке выдает слабую искру (или искра вовсе отсутствует), то это признак неисправности катушки зажигания. Катушку необходимо заменить вместе с высоковольтным проводом.

Это интересно! Проверить необходимо величину зазора между катушкой зажигания и магнитом. Разные производители бензопил указывают рекомендуемую величину зазора (обычно величина составляет 0,25 мм), если это значение выше нормы, то его следует откорректировать, воспользовавшись щупом.

Преимущества и недостатки

Несмотря на статус китайской подделки, пила Хускварна модели 365 ХР успешно конкурирует с официальной бюджетной бензопильной продукцией известных торговых марок Патриот, Партнер, Карвер и Калибр.

Стабильности спроса способствует более чем оптимальное соотношение стоимости и эксплуатационных возможностей, ремонтопригодности и экономичности содержания.

Владельцами этой модели ценится:

• простая конструкция и отсутствие сложных для обслуживания и дорогостоящих в ремонте эксплуатационных систем;
• взаимозаменяемость большого количества унифицированных деталей и целых узлов;
• стабильность тяговых характеристик;
• умеренная чувствительность двигателя к качеству топлива и моторных масел.

Серьезным недостатком считается отсутствие прав на бесплатный гарантийный ремонт, нерегулярные поставки в регионы запасных частей и расходных комплектующих. Оставляет желать лучшей подачи информации входящая в комплект инструкция по эксплуатации и обслуживанию.

Особенности бензопилы Хускварна

Несмотря на то, что идеальных бензопил не создано и вряд ли кому-либо это удастся, эта шведская компания стремится к совершенству конструкции и увеличению мощности своих моделей. Для всей линейки пил husqvarna характерны приятные усовершенствования, существенно облегчающие труд своего владельца.

Общий вид бензопилы husqvarna

К таким положительным опциям можно отнести:

• использование кнопки «подсоса» топлива (праймера) для удобства запуска ДВС;
• автоматическая регулировка карбюратора системой Auto Tune;
• расположенный сбоку механизм натяжения цепи;
• экологически чистый и мощный двигатель X-Torg;
• система снижения вибрации;
• механизм принудительной смазки цепи посредством отверстия в ведомой звездочке;
• центробежная очистка воздуха Air Injection, позволяющая реже менять фильтр;
• универсальный ключ для обслуживания и ремонта.

Инструкция по ремонту карбюратора бензопилы своими руками

Бензопила нужна и в строительстве, и в садоводстве, и в благоустройстве территорий — её наличие значительно упрощает выполнение целого ряда задач по обработке дерева. Главным узлом этого инструмента является двигатель, работа которого во многом зависит от состояния и настроек карбюратора. Именно здесь готовится топливная смесь. А значит, если пила не заводится, глохнет или не обеспечивает положенную мощность, вполне вероятно, что причиной этому является неправильная работа карбюратора. К счастью, с этим во многих случаях можно справиться самостоятельно. Только для этого нужно знать и понимать устройство и принцип работы данного узла и, конечно же, самой бензопилы.

Ремонт стартера

Стартер отвечает за пуск агрегата. Сбои в работе свидетельствуют о наличии таких неисправностей:

• лопнула пружина;
• повредился шкив;
• повредился трос запуска.

Последовательность действий по замене изношенного шнура стартера:

• выполняется разборка стартера, механизм снимается, предварительно открутив винты крепления корпуса к картеру мотора;
• шнур вытягивается на расстоянии 30 см через отверстие в шкиве;
• возвратная пружина устанавливается в нейтральное положение;
• отворачивается центральный винт, снимается сам шкив;
• вставляется новый шнур, натягивается, при этом наматывается 3 оборота на механизм и закрепляется винтом;
• затем шнур протягивается через паз в корпусе и рукоятке стартера.

Натяжение возвратной пружины осуществляют вращением на 2 оборота по часовой стрелке, при этом учитывают, что она сжата. При замене сломанной детали пружина должна выскочить после оттягивания внутренней ее части вниз.

Пильная гарнитура

Направляющая шина длиной 450 мм в полной мере пригодна для распиловки древесных топливных и строительных материалов диаметром до 400 мм. Для промышленной валки деревьев возможности этой модели ограничены, тем не менее, при наличии специальных навыков, работа может быть выполнена без особых проблем.

Отсутствие двухконтурной очистки воздуха, автоматической смазки гарнитуры и подогрева карбюратора компенсируется доступом к пробкам заправочных горловин, фильтрующему элементу воздухозаборника, уверенным запуском двигателя при минусовых температурах.

Шина и цепь не лучшего качества, что вынуждает владельцев комплектовать свои пилы более долговечными в работе гарнитурами Штиль и Хускварна.

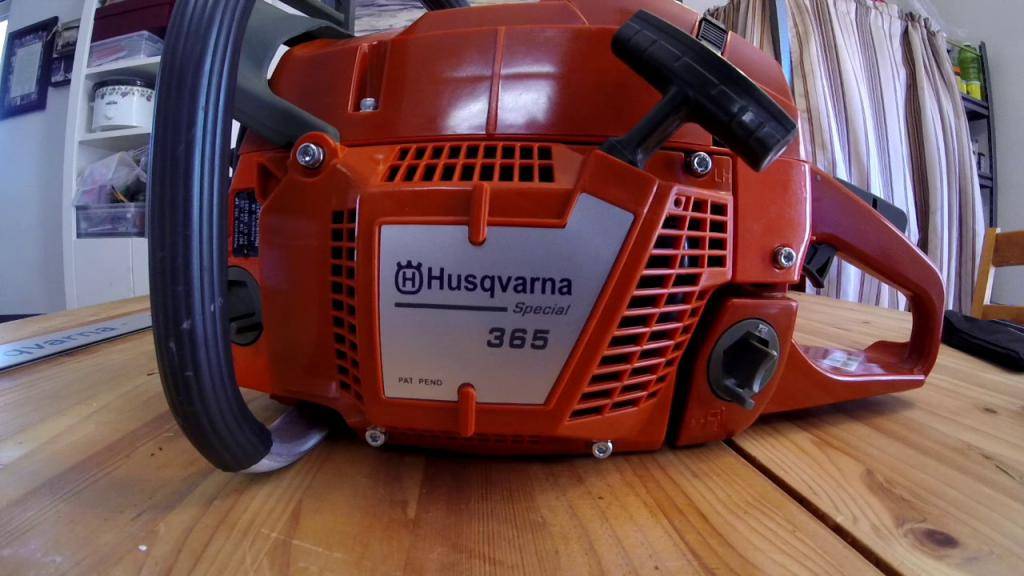

Фото: оригинальная Husqvarna 365

Регулировка карбюратора бензопилы Хускварна 142 своими руками

Настройка карбюратора бензопилы Хускварна 142 дает возможность избавиться от ряда проблем.

В их перечень входит:

• медленный разгон двигателя;
• неспособность достичь максимального крутящего момента;
• частое отключение двигателя;
• появления громких стуков при работе инструмента;
• увеличение количества потребляемого горючего.

Если вовремя не настроить карбюратор пилы, то это приведет к более серьезным поломкам, от которых пострадает двигатель и система зажигания.

Как указывает инструкция по эксплуатации, настройка карбюратора Хускварна 142 должна выполняться в следующем порядке:

1. Сначала нужно завести пилу и дать ее двигателю прогреться;
2. Далее винт L потребуется повернуть до достижения самых высоких оборотов мотора в режиме холостого хода;
3. Как только максимальные обороты будут достигнуты, винт L потребуется повернуть на 1/4 оборота в обратном направлении. Если во время этого цепь пилы начинает вращаться, то винт T следует повернуть против хода стрелки часов до момента полной остановки цепи:
4. Регулировка винта H проводится на 10-секундном интервале работы мотора на максимальных оборотах. При этом винт следует постепенно повернуть на 1/4 оборота по ходу стрелки часов. Если во время этого мотор пилы не набирает максимальные обороты, то винт потребуется повернуть снова на 1/4 поворота. Слишком малые обороты будут сопровождаться громким визжанием инструмента, а слишком высокие – увеличением количества выхлопных газов;
5. Для регулировки винта T нужно поворачивать его по ходу стрелки часов до момента, пока цепь не начнет вращаться. Сразу после этого винт нужно повернуть в обратном направлении, пока цепь не остановиться.

Выполнив все эти действия, владелец Хускварна 142 сможет стабилизировать работу инструмента, сократить расход горючего, а также уберечь важные детали пилы от повышенной нагрузки.

Вариант альтернативного топлива

Для заправки бытовых и профессиональных бензопил рекомендуется использовать не содержащей спиртовых компонентов и дополнительных присадок — автомобильный бензин типа АИ-92.

Вопрос о том, можно ли заливать 95 бензин в бензопилу до настоящего времени остается спорным. Теоретически, противодетонационные свойства бензина АИ-95 выше, чем у стандартного топлива АИ-92, но на практике лучше отдать предпочтение второму варианту.

Проблема заключается в том, что для повышения противодетонационных характеристик в состав 95-го бензина производителями и реализаторами вводятся присадки, качество и эффективность которых у специалистов вызывает обоснованные сомнения.

Такое топливо не полностью отвечает требуемым характеристикам, не обладает должной стабильностью при длительном хранении. После 3-4-х месячной выдержки его рабочие свойства ухудшаются на 25-30%.

Этапы диагностики

Когда бензопила отказывается заводиться, необходимо провести диагностику всех узлов. Правильная последовательность проверки – залог своевременного устранения проблемы.

Качество и правильная подача топлива

Если бензин находится на дне бака, проверяют, опущен ли в него топливо-привод. На некоторых моделях «болезнью» является отсоединение подающего шланга, поэтому сначала проверяют его.

Немаловажное значение имеет качество топлива. Производители рекомендуют использовать бензин АИ – 92 и специальное двухтактное масло

Противопоказано заливать в моторное масло или отработку.

Соотношение масла и бензина производитель указывает в инструкции. Нарушение пропорций сокращает ресурс работы и преждевременно выводит бензопилу из строя.

Бензиново-масляную смесь для заправки инструмента можно хранить не более 15 дней. Потом масло выпадает в осадок и происходит закупорка каналов и жиклёров.

Искра на свече

Воспламенение топлива невозможно без подачи качественной искры, поэтому второй этап диагностики запуска – проверка зажигания. Выработавшие свой ресурс комплектующие дают слабую искру, поэтому пила заводится плохо.

Порядок проверки узла:

1. Свечу выкручивают, кладут на цилиндр и подключают к подсвечнику.
2. Включают зажигание и дёргают стартер.
3. Если высечение искры непрерывное, свеча исправна.
4. Если высечение с перебоями или его нет совсем, деталь необходимо заменить.

Одновременно проверяют зазор между контактами. Его величина должна быть б от 0,5 — 1 мм. При этом конкретный размер зазора указывается в инструкции.

Основную информацию о состоянии свечи получают по её внешнему виду:

1. Чёрный нагар – неправильная регулировка карбюратора. Причина – нехватка воздуха и переизбыток топлива в цилиндрах.
2. Свеча влажная – неисправна вся система зажигания или в цилиндр поступает слишком много топлива.
3. Красный нагар – в бензине переизбыток присадок.

Состояние фильтров

Чистые фильтры залог долгой службы бензопилы

Распространённая проблема в работе бензопилы – засорение воздушного фильтра. Чистить этот узел производители рекомендуют регулярно, используя компрессор. Засорённый фильтр препятствует подаче в карбюратор воздуха. В результате избыток топлива приводит к тому, что свеча заливается и перестаёт давать искру.

Засориться может также топливный фильтр в бензобаке. При поломке он подлежит замене. Срок службы топливного фильтра зависит от многих факторов. Но главный – качество топлива и масла.

Как влияет на завод пилы сапун

Одной из важных деталей бензопилы является регулятор давления в топливном баке – сапун. Он представляет собой пропускающий воздух в одном направлении клапан. Когда выпускное отверстие детали забивается, воздух не поступает в бак и внутри увеличивается давление.

Диагностику сапуна поводят в следующей последовательности:

1. Откручивают крышку бензобака. Если происходит выход воздуха, регулятор давления неисправен.
2. Закручивают крышку и заводят пилу. Если мотор заводится и тут же глохнет, сапун нужно прочистить.

Один из вариантов проверки работы узла – контроль поступления топлива из отсоединённого шланга. Если бензин вытекает непрерывно, значит, деталь исправна. Слабая, прерывистая струйка говорит о засорении.

Небольшой засор устраняют иголкой без демонтажа. Если сапун забит основательно, придётся его снять и провести основательную очистку.

Засор глушителя или выпускного канала

На этих узлов систематически откладывается нагар. Чистить его нужно регулярно, но большинство владельцев забывают это делать. В результате во время работы инструмента продуктам горения некуда деваться, и двигатель не заводится либо внезапно глохнет.

Повышенному отложению нагара способствуют следующие факторы:

• Некачественное топливо.
• Нарушение пропорций масла и бензина.

Если не заводится только что приобретённая пила при использовании качественного топлива, инструмент стоит сразу вернуть продавцу. Скорее всего, в пиле присутствует заводской брак, и самостоятельная диагностика приведёт к потере гарантии.

Почему бензопила не набирает обороты и глохнет

Если бензопила через минуту после пуска не способен набирать обороты или глохнет при нажатии на курок газа, вероятнее всего, карбюратор или картер двигателя негерметичны. Как и в предыдущем случае проблему можно решить проверкой на герметичность и регулировкой карбюратора.

Если бензопила не набирает обороты и глохнет после того, как он нормально работал около пять минут, причина может заключаться в дефектном сапуне топливного бака. Вакуум, создающийся в топливном баке за время работы инструмента, не позволяет двигателю получать необходимое количество топлива для нормальной его работы, и по этой причине он будет неспособен набирать обороты или глохнуть. При этом, если остановить инструмент, открыть и закрыть крышку топливного бака и запустить бензопилу снова, инструмент будет опять нормально работать в течение примерно пяти минут, после чего престанет набирать обороты или заглохнет.

Причиной того что бензопила не набирает обороты, может стать и чрезмерный нагар в глушителе, который затрудняет выпуск отработанных газов, тем самым снижая мощность и обороты двигателя.

Читайте так же

При желании необходимости проверить герметичность картера, но отсутствие специального инструмента, можно воспользоваться следующей методикой проверки.

Особенности бензопилы Хускварна

Несмотря на то, что идеальных бензопил не создано и вряд ли кому-либо это удастся, эта шведская компания стремится к совершенству конструкции и увеличению мощности своих моделей. Для всей линейки пил husqvarna характерны приятные усовершенствования, существенно облегчающие труд своего владельца.

Общий вид бензопилы husqvarna

К таким положительным опциям можно отнести:

• использование кнопки «подсоса» топлива (праймера) для удобства запуска ДВС;
• автоматическая регулировка карбюратора системой Auto Tune;
• расположенный сбоку механизм натяжения цепи;
• экологически чистый и мощный двигатель X-Torg;
• система снижения вибрации;
• механизм принудительной смазки цепи посредством отверстия в ведомой звездочке;
• центробежная очистка воздуха Air Injection, позволяющая реже менять фильтр;
• универсальный ключ для обслуживания и ремонта.

Регулировка карбюратора бензопилы Хускварна 142 своими руками

Для того, чтобы 142-ая модель марки Husqvarna исправно работала, ее владелец должен своевременно настраивать карбюратор бензопилы.

Делать это нужно в таких случаях:

• если не заводиться бензопила Хускварна 142;
• если мотор заводиться, но работает с перебоями;
• если двигатель заводиться и глохнет при нажатии на курок газа;
• если резко увеличился расход горючего.

Все эти неисправности грозят более серьезными поломками, справиться с которыми самостоятельно и без нужного опыта будет довольно сложно. Чтобы не допустить этого, нужно настроить элемент, отвечающий за обогащение топливной смеси воздухом. Настройка карбюратора бензопилы Хускварна 142 должна выполняться в такой последовательности:

1. Сначала необходимо установить заводские настройки карбюратора бензопилы Husqvarna. Для этого, при холодном двигателе, нужно повернуть регулировочные винты так, как это указано в руководстве по эксплуатации модели;
2. После этого нужно завести мотор пилы и дать ему 5 минут для полного прогрева. После этого нужно медленно повернуть винт «L» до того момента, пока мотор не начнет работать на максимальных оборотах холостого хода. Сразу после этого винт «L» нужно вывернуть на 1/4 оборота в обратном направлении;
3. Если после этого цепь на шине вращается, то оператору потребуется начать поочередно поворачивать болт «T» до тех пор, пока цепь не остановится;
4. Далее нужно найти максимальные обороты двигателя. Для этого необходимо зажать курок газа и начать поворачивать болт «H» до того момента, пока двигатель не начнет стабильно работать на высоких оборотах. После этого винт «H» необходимо вывернуть на 1/4 оборота в обратном направлении.

После настройки карбюратора нужно заглушить мотор бензопилы Husqvarna и снова завести его. Чтобы проверить работу двигателя, оператор должен несколько раз резко нажать на курок газа. Если во время нажатия курка мотор быстро набирает обороты, и теряет их при отпускании курка, значит регулировка штатного карбюратора была выполнена оператором успешно.

Как снять сцепление на бензопиле Хускварна – самостоятельный ремонт узла

Для ремонта этой части пилы Husqvarna потребуется специальный комплект из поршневого стопора, универсального ключа и съемника сцепления. Он поможет быстро заменить ведущую звездочку и другие неисправные детали пилы.

Дальнейший порядок работ выглядит следующим образом:

1. 1. Вначале демонтируйте гарнитуру инструмента, вытащите цепь и шину;
   2. Отсоедините воздушный фильтр;
   3. Отверните свечу, а на ее место вставьте поршневой стопор;

1. Установите съемник сцепления в разъем ключа и выверните муфту сцепления;
2. Перед тем, как снять звездочку с бензопилы Хускварна, осмотрите детали рядом и освободите проход к неисправным запчастям;
3. Снимите старые детали и замените их новыми;
4. После этого соберите конструкцию в обратном порядке.

Замена звездочки выполняется достаточно просто, однако при этом следует быть крайне внимательным, чтобы не повредить катушку и мелкие запасные части внутри инструмента.

Инструкция по ремонту бензопилы Husqvarna 365 XP

Одной из наиболее частых головных болей владельцев модели являются случаи, когда бензопила Husqvarna 365 XP не заводится. Как правило, причина этому кроется в использовании не подходящего моторного масла. Первое, что следует сделать в такой ситуации – это осмотреть свечу и устройство карбюратора на наличие следов моторного масла.

Алгоритм дальнейших действий выглядит следующим образом:

• Снимите верхнюю крышку корпуса, отвернув удерживающие ее болты;
• Аккуратно извлеките свечу, и внимательно осмотрите ее;
• При необходимости, проведите очистку детали, удалив с нее засохшие пятна моторного масла;
• Отложите свечу в сторону и снимите остальные части корпуса, защищающие карбюратора бензопилы Husqvarna 365 XP. Тщательно промойте и просушите детали;
• Выверните винты и снимите карбюратор;
• Разберите узел и удалите масляные пятна;
• Обработайте стенки карбюратора бытовым обезжиривателем;
• Дождитесь полного высыхания элементов и соберите бензопилу Хускварна в обратном порядке.

В каких случаях нужен ремонт бензопилы Хускварна?

Вам следует подумать о посещении нашего официального сервисного центра Husqvarna, если:

• пила глохнет во время работы, мотор выключается при отпускании газа или на холостом ходу;
• двигатель трудно заводится либо не заводится вовсе;
• после запуска слышны посторонние шумы, наблюдается дым;
• протекает масло или топливная смесь;
• мотор работает, но цепь не крутится;
• пропадает мощность;
• оборудование сильно перегревается и т. п.

Вышеописанные проблемы возникают по причине:

• засорения воздушного и топливного фильтров;
• неправильной работы карбюратора;
• износ мембраны карбюратора;
• заедания курка газа, повреждения возвратной пружины;
• износа дроссельной заслонки, плеча рычага в регулирующей системе, иглы (наконечника иглы) и т. п.

Разборка Бензопилы Husqvarna 142

БензоИнструмент. ЛИКБЕЗ

Разборка. сборка бензопилы HUSQVARNA 142 (137). Бензопила STIHL MS180. Диагностика системы смазки цепи. Разборка бензопилы PARTNER 352. Разборка. сборка бензопилы STIHL MS180. Разборка бензопилы PRO WORK PBK 35. Компрессия в бензопилах STIHL MS180 и POULAN 2250. Принцип деяния двухтактного мотора. Бензопила PARTNER 352. Разборка карбюратора.

Разборка. сборка бензопилы HUSQVARNA 142 (137).

РАЗБОРКА БЕНЗОПИЛЫ HUSQVARNA 142 (137).

СБОРКА БЕНЗОПИЛЫ HUSQVARNA 142 (137).

Хомячковый рай. Уйти и потеряться:

Бензопила STIHL MS180. Диагностика системы смазки цепи.

Дополнительно выкладываю две фото (потому что в видео было не очень отлично видно).

На этом фото красноватой стрелкой показан буртик.

На втором фото показано правильное положение масляного насоса (вид снизу бензопилы). Красноватая стрелка показывает на проточку (канал) в корпусе насоса, голубая стрелка указывает как размещен этот канал. Вспять (в сторону задней ручки бензопилы).

Хомячковый рай. Уйти и потеряться:

Разборка бензопилы PARTNER 352.

Хомячковый рай. Уйти и потеряться:

Разборка. сборка бензопилы STIHL MS180.

Разборка бензопилы STIHL MS180.

Сборка бензопилы STIHL MS180.

Хомячковый рай. Уйти и потеряться:

Разборка бензопилы PRO WORK PBK 35.

Почетаемые гости моего блога! Если для вас приглянулись, а самое главное принесли пользу, просмотренные мои видео и фотоматериалы по ремонту бензоинструмента, то прошу вас внести посильную вещественную помощь на электрические кошельки:

Средства пойдут на оплату серверов, хостинга, доменного имени и на развитие веб-сайта. С Почтением к Для вас, Евгений Кравченко.

Итак Бензопила PRO WORK PBK 35. Как я в курсе. создание Италии. Горизонтальное размещение цилиндро-поршневой группы.

В ремонт поступила с неисправностью «не заводится» и со слов обладателя типо предпосылкой этому стали «забияки на поршне».

Бензопилы этой модели мне в руки никогда не попадали, но забегая вперёд, скажу, что пила мне приглянулась. Конструкция очень, я бы произнес, лаконичная, «сбитая», ничего излишнего. Одним словом. всё изготовлено «по разуму»

Обзор бензопилы

Вышеупомянутая модель оборудования представляет собой пилу для профессионального использования. Разработка конструкции велась специалистами с учетом нюансов работ в тяжелых условиях. Устройство снабжено двигателем высокого давления, что удачно дополняется высокой прочностью. Это делает пилу универсальной, поэтому с ее помощью вы сможете выполнять самые разные задачи.

Рассмотрев характеристики «Хускварна 365», вы сможете понять, что она оснащена системой Smart Start, которая обеспечивает беспроблемное и быстрое начало работы. Для быстрого запуска производитель предусмотрел еще и наличие декомпрессионного клапана.

Устройство бензопилы Хускварна 137

Модель Husqvarna 137 выделяется отличным качеством комплектующих, что делает ее одной из наиболее популярных на современном рынке. В ее заводскую основу вложен фирменный двигатель с кованым поршнем, чей ход был увеличен для большего запаса крутящего момента, а также хромированным цилиндром, чей объем составляет 36,3 см3. Пуск мотора выполняется путем вытягивания тросика ручного стартера. Для заправки топливной смесью в устройстве двигателя предусмотрен топливный бак, объемом 370 мл, а для заливки масла – резервуар, емкостью 190 мл.

За обогащение топливной смеси и ее непрерывную подачу в цилиндр мотора пилы в ее фирменным устройстве производителем предусмотрен качественный японский карбюратор марки Walbro. Для более плавного запуска холодного ДВС компания Husqvarna укомплектовала пилу насосом для предварительной подкачки горючего.

Бензопила Husqvarna 137 оснащена инновационной системой подавления вибрации и шума. Шесть равномерно расположенных демпферов гасят колебания работающего мотора, а толстостенный глушитель снижает шум при эксплуатации садового инструмента. Благодаря этой особенности уровень звукового воздействия при работе двигателя под максимальными нагрузками составляет всего 108 дБ.

Для связи двигателя с рабочими органами в комплектации бензопилы предусмотрено высококачественной фирменное сцепление, все запчасти которого изготовлены из более легкого и, при этом, износостойкого алюминиевого сплава.

Рабочие органы 137-ой модели бренда Husqvarna представлены пильной гарнитурой, за эффективную и безопасную работу которой отвечает масляный насос с автоматической подачей смазки. Фирменная 38-сантиметровая шина садового инструмента изготовлена из закаленной стали, защищенной от коррозии и выдерживающий интенсивный нагрев. Фирменная цепь бензопилы имеет стандартный шаг 0,325 » и, при нажатии курка газа, вращается на шине со скоростью 16 м/с. В случае попадания цепи на гвоздь, проволоку или любой другой твердый посторонний предмет, в устройстве пилы срабатывает инерционный тормоз, защищающий оператора от обратного удара.

Чтобы выполнить ремонт неисправных деталей пильной гарнитуры и системы ее смазки, производитель предусмотрел в устройстве пилы свободный доступ к расходным элементам механизма. Благодаря этому замена звездочки и других деталей может выполняться без использования ручных инструментов.

Все внутренние детали и механизмы бензопилы Husqvarna защищены надежным корпусом, изготовленным из ударопрочного пластика. В задней его части расположены все нужные для работы кнопки и переключатели, что значительно упрощает эксплуатацию садового инструмента в условиях ограниченного пространства.
