Основные элементы унитаза
Вне зависимости от внешнего решения базовые составляющие у всех моделей практически идентичные, поэтому рассматриваться будут компактные системы, имеющие стандартизированную структуру.
Сливной бачок из нескольких компонентов:
- запорная арматура;
- отверстие спускное;
- переливная трубка;
- сливной механизм;
- крышка клапана, снабженная резинкой.
Арматура для бачка с боковой подводкой воды
Подбирая способы для правильной установки, важно определить тип подвода воды в бачок (боковой или нижний). В первом случае емкость снабжена двумя отверстиями
Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом
Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан
Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом. Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан.
Чаша подбирается под конкретные условия. В основном предлагаются две ее модификации, различающиеся косой или прямой ориентацией канализационного отвода. Керамический бачок фиксируется болтами непосредственно к горизонтальной полке чаши, между ними предусмотрена резиновая прокладка.
Система слива или сливная арматура для бачка унитаза представлена двумя базовыми элементами:
- спускной рычаг;
- сливной сифон, основное предназначение которого герметично перекрывать отверстие после завершения процесса слива воды. Сифоны выпускаются нескольких моделей, самые простые из них напоминают резиновый цилиндр.
Последовательность операций по установке конструкционных элементов
Унитаз ставится на отведенное ему место и присоединяется к канализационной системе. После этого начинается этап монтажа такой ответственной части как арматура для сливного бачка унитаза, которая в значительной степени обеспечивает безупречное функционирование оборудования.
Сливная арматура бачка
- Установить в емкость сливной механизм, закрутить пластмассовую гайку, обеспечив плотность резиновой прокладкой.
- Болты снабдить шайбами и прокладками из комплекта, вставить их ровно по оси в отверстия. С обратной стороны на них надевается шайба, затем гайка, которая аккуратно, но плотно закручивается.
- Для лучшей герметизации надевается уплотнительное резиновое кольцо на гайку, если она выполнена из пластмассы. Если кольцо уже использовалось, то следует дополнительно соединения покрыть герметизирующим составом. Для нового кольца эти приемы применять не придется.
Остается закрепить бачок. Алгоритм будет идентичен последовательности операций сообразно рекомендациям, как поменять бачок унитаза, даваемый специалистами. На полке крепится прокладка из резины. Для более надежной фиксации целесообразно подыскать самоклеящиеся образцы.
Ставится бачок, учитывая, что острые наконечники конусообразных прокладок, которыми оснащены крепежные болты, должны направляться в отверстия. Такая форма уже доказала свою надежность, защищая от протеканий. Болты вводятся строго по оси в отверстия. Завинчиванием гаек завершается установка.
Установка арматуры в сливном бачке
Шланг присоединяется к трубопроводам, ориентируясь на системы холодной воды. Герметичность создается при помощи шайбы-прокладки. При надевании гибкого рукава не нужно пытаться самостоятельно усилить степень прочности будущего соединения и наматывать на резьбу вспомогательные материалы в виде нитей или лент. Главное в этой операции исключить перекос монтируемого механизма. Это поможет ровно закрутить гайки без срыва резьбы и добиться полноценной эксплуатационной готовности сливного механизма.
Аккуратно поставить крышку на место и прикрутить сливную кнопку. Затем открываются вентили, и проводится контрольное наполнение бачка и слив. Отсутствие выступающего конденсата на соединениях свидетельствует о качественном монтаже.
Настройка устройства сливного бачка унитаза с двойным выпуском воды
Арматура бака с двухрежимным выбросом ценного ресурса состоит из следующих частей:
- отверстие для смыва (размещается под определенным углом);
- переливная трубка;
- поплавок;
- крышка клапана с уплотнителем;
- ручная регулировка малого и большого объема смыва;
- клавиши для слива.
Внимание! Благодаря такому устройству сантехнический прибор расходует минимальное количества жидкости
Регулировка смывной арматуры с двумя кнопками
Отличие регулирующего механизма арматуры двойного выпуска от однокнопочного устройства заключается в наличии двух бегунков. Один из них отвечает за подачу влаги для малой клавиши на баке, другой — за подачу для большой.
Регулятор заполнения, который находится с боковой стороны возле подачи жидкости, настраивается идентично тому, что стоит в конструкции с одной клавишей.
Важно! Чаще всего завод-изготовитель самостоятельно настраивает режимы двойного опорожнения бака и в продажу поступают уже готовые для монтажа конструкции
Как правильно настроить механизм смыва
В первую очередь устанавливается положение бегунка на боковой стороне переливной трубки. Он размещен вертикально. Взаимодействует с малой клавишей.
Когда регулирующий элемент находится в самом верху, при нажатии на малую клавишу бака будет сливаться столько, сколько потребуется до тех пор, пока она не будет отпущена. При однократном быстром нажатии обеспечивается короткий выпуск.

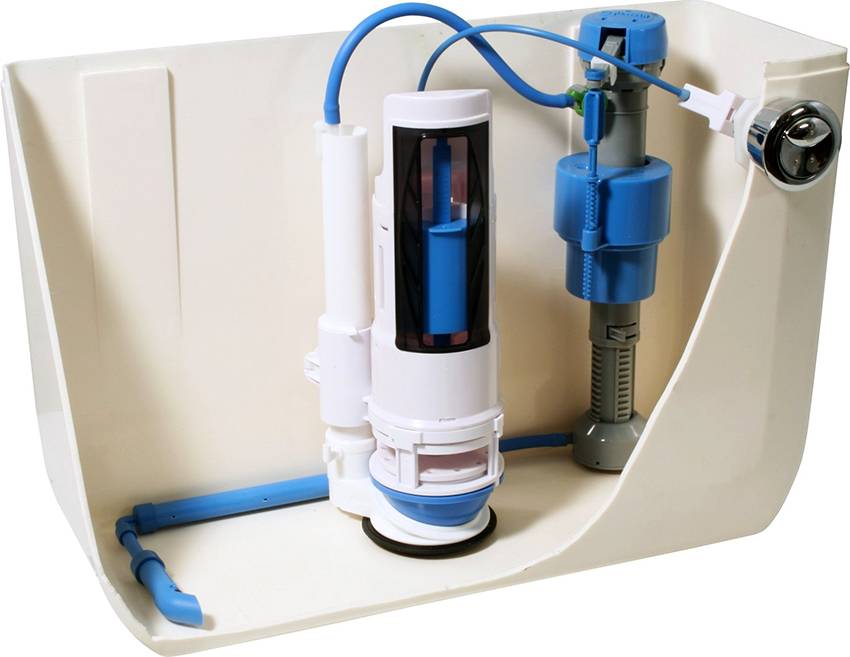

Фото 1. Арматура с двухрежимным механизмом слива, деталь справа позволяет регулировать объем выпускаемой жидкости.
Если же бегунок расположить в самом низу, то объем опорожнения резервуара при однократном нажатии увеличится.
У самого дна резервуара, на арматуре находится еще один регулирующий элемент смыва, но уже для большой клавиши. Он имеет горизонтальное положение и шесть делений, отмеченных цифрами от 1 до 6.
С помощью него регулируется остаточный объем в баке после полного слива.
При установке бегунка на «1», в баке остается минимальный объем воды. А при установке на «6» наоборот, используется наименьшее количество для смыва.
Сравнение преимуществ и недостатков обоих вариантов
наиболее популярных
Гидросистема «малого слива» незаслуженно недооценивается. Однако, современные виды бачков оснащаются особым элементом – шнеком, заставляющим воду при падении вниз интенсивно и мощно вращаться. что положительно влияет на чистоту унитаза.
При желании есть необходимость приобрести экономные однокнопочные сливные бачки, в которых контроль водного расхода осуществляется при помощи конструкции «аква-стоп». Экономичность обусловлена чередованием нажимов: первое нажатие способствует сливу, а второе – останавливает этот процесс.
Смывные бачки, функционирующие в двухрежимном сливе позволяют экономить почти двадцать кубометров воды в год, что ощутимо сказывается на расходах по оплате. Правда, стоит учитывать, что современные двухкнопочные механизмы стоят дороже, чем классический однокнопочный вариант. но все затраты достаточно быстро окупаются.
Основным недостатком двухкнопочных изделий является необходимость в процессе установки выполнять ряд довольно сложных работ регулировочно-доводочного характера, что делает самостоятельный монтаж довольно затруднительным.
Как устроен бачок унитаза: внутреннее наполнение устройства
Нормальная работа сливной системы обеспечивается благодаря взаимодействию отдельных ее компонентов. Подача воды в емкость выполняется благодаря наливному или впускному клапану для унитаза. Он представлен патрубком с резьбой, который вставляется в отверстие в боковой стенке или днище бачка. Наличие резьбы позволяет прижать элемент к стенке резервуара посредством гаек, что обеспечит герметичность соединения. Контроль над открыванием и закрыванием отверстия, через которое поступает вода, осуществляет запорный механизм, соединенный с коромыслом.
Принцип работы сливного механизма в бачке унитаза
Коромысло представляет собой рычаг, который приводит в движение выпускной клапан. Свободный конец элемента прикреплен к поплавку или контрольному клапану. Поплавок – это пластиковая герметичная емкость, внутри которой находится воздух. В момент, когда поплавок всплывает или срабатывает запорное устройство, коромысло приподнимается, что способствует перекрыванию просвета в наливном клапане либо наоборот.
В обычном состоянии сливное отверстие перекрыто сливным клапаном. Это плоская или полусферическая эластичная прокладка, которая соединяет несущую часть с шарнирным креплением.
Управление работой сливного механизма для бачка осуществляется благодаря кнопочному или рычажковому механизму, который располагается в верхней части емкости. При воздействии на него происходит подъем его несущей части, открывающей отверстие для поступления воды с большой скоростью в чашу унитаза.
Все составные элементы механизма могут компоноваться по-разному. В старых моделях бачков механизмы смыва и контроля перелива воды монтировались отдельно. В современных моделях запорная арматура представлена единым комплексом, что способствует легкой установке и настройке, одновременно усложняя ремонт.
Вода подается в емкость бачка за счет наливного или впускного клапана
Как работает
При нажатии большой кнопки сливается весь запас в бачке, 6–8 л, а во время малого режима расходуется в два раза меньше, 2-4 л.
Есть предположение, что экономный режим менее эффективен, но современные модели туалетов готовы опровергнуть это суждение. Дело в том, что производители используют систему закручивания потоков воды, в отличие от однорежимных моделей, когда кнопка слива просто сбрасывает запас воды.
«Стоп-режим»
При однократном нажатии вода высвобождается из бачка, а при последующем нажатии происходит блокирование, и вода прекращает сливаться.
Использовать эту систему просто, а итог может положительно сказаться на счете за воду. Установка таких моделей не отличается особой сложностью, поэтому переход на экономичную версию прост.
Принцип действия
Несмотря на большое разнообразие новых сантехнических изделий, предлагаемых к покупке производителями различных стран, устройство механизма для слива при помощи кнопки в каждой из них имеет практически идентичную конструкцию. Это позволяет упростить сервисное обслуживание. А при возникновении неисправности поврежденный механизм для слива можно найти практически в любом магазине.
Сливной механизм с применением кнопки представляет собой конструкцию, состоящую из ряда деталей. Видимые элементы этой сливной системы включают в себя:
- сливной бачок, ёмкостью до 8 л;
- крышку сливного бачка, расположенную на верхней части бачка (в неё встраивается кнопочный механизм слива);
- кнопки (их количество зависит от разновидности сливного кнопочного механизма, включающего обычно либо один, либо два этих элемента).
Помимо наружных деталей, механизм слива бачка компакт-унитаза оснащен следующими внутренними деталями:
- наливным (впускным) клапаном;
- выпускной арматурой (выпускным штоковым клапаном);
- поплавочной грушей (или просто – поплавком);
- трубкой для перелива.
Механизм действия кнопочной сливной системы заключается в том, что первоначально вода затекает в бак с помощью клапана, отвечающего за налив. Поплавок внутри бачка в это время находится внизу. Когда уровень воды в бачке начнёт повышаться, поплавок также будет подниматься.
При достижении уровеня воды определенной отметки поплавок посредством специального рычага на хомуте перекроет наливной клапан, подача воды прекратиться.
Для приведения механизма слива в рабочее состояние необходимо нажать на кнопку, находящуюся на крышке сливного бачка. При этом открывается сливной клапан и жидкость поступает в чашу унитаза, осуществляя функцию смыва. Поплавочный механизм опускается вниз, приоткрывая клапан, предназначенный для впуска воды. Именно таким образом осуществляется работа однокнопочного механизма для слива воды.
Схема работы двухкнопочного механизма выглядит несколько иначе. Бачок при такой конструкции имеет не одно, а два сливных отверстия. При надавливании на кнопку (клавишу) меньшего размера поднимается уплотнитель первого сливного канала. Жидкость из бачка при работе этой схемы сливается лишь наполовину. При нажатии второй кнопки, обычно имеющей больший размер, нежели первая, открывается клапан на втором сливном отверстии.
Регулировка арматуры в сливных бачках
Вначале разберем, как настроить объем воды в системе смыва с одной кнопкой.
- Сначала перекрываем подачу воды краном.
- Спускаем жидкость из емкости.
- Изымаем из посадочного места кнопку, для чего ее просто выкручиваем как болт.
- Снимаем крышку сливного резервуара.
- Регулируем поплавок, который находится справа в бачке. Он сопряжен с небольшой лапкой, которая меняет подачу жидкости. На этом мембранном клапане находится винт, регулирующий положение рейки для изменения уровня жидкости. Если этот болт открутить, то повысится уровень воды в баке и, наоборот, в случае закручивания регулировочного винта на несколько оборотов – воды в бачке будет накапливаться меньше.
- После настройки нужно не забыть подтянуть гайку крепления. А также регулировку можно производить посредством пластиковой гайки, смонтированной на некоторых моделях сливных бачков. Оптимальным и экономичным вариантом будет считаться настройка механизма, когда жидкость не будет доходить до переливного отверстия на 2-3 см.
После регулировки нужно проверить уровень наполнения бачка, для чего открыть воду и дождаться, пока не прекратится ее подача за счет клапана, при этом не допуская перелива воды.
Убедившись в правильности регулировки, поставить крышку на место и установить обратно кнопку, закрутив ее от руки.
Регулировка двухуровневого слива
Такие системы нуждаются в настройке максимального и минимального объема воды для необходимого слива.
- выкручиваем кнопку для сброса жидкости (вывинчивается за ободок кнопки);
- снимаем крышку с бачка;
- для подачи нужного количества воды в устройстве поплавка нужно открутить или закрутить винт, и переместить его вверх или вниз по отношению к трубе перелива — соответственно, уровень воды в бачке будет больше или меньше.
Регулировка полного сброса воды достигается за счет заслонки: чтобы увеличить объем воды в баке, заслонку нужно опустить, и наоборот, для того чтобы понизить уровень жидкости – заслонку нужно поднять. Таким образом, повышается или понижается разовый сброс воды в унитаз.
Регулировка старых моделей
В итоге стоит сказать о настройке традиционных механизмов с подачей воды сбоку бачка. Конструкция сливного резервуара старого типа предусматривает только регулировку запорного клапана. Его работа напрямую зависит от места расположения поплавка, который приподнимают либо опускают.
Этой цели легко достичь посредством подгибания в нужное положение латунной или стальной тяги. Если же коромысло пластмассовое, то уровень воды в бачке унитаза регулируется за счет передвижения поплавка по направляющей тяги, тем самым изменяя геометрию рычага.
Настройка перелива в изделиях старого образца не была предусмотрена и при возникновении такой проблемы, нужно было менять весь механизм, но это случалось очень редко.
Стоит отдать должное таким сливным бачкам – они отличались большой надежностью, ведь некоторые изделия служили по полувеку.
Внутреннее устройство
Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.
Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом, система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.
Устройство сливного бачка старой конструкции
Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.
При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.
Устройство поплавкового механизма в унитазном бачке
Система проста и довольно эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.
Теперь рассмотрим как работает слив воды в бачке. В данном варианте сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимая на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.
Современные модели с рычажным сливом
Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

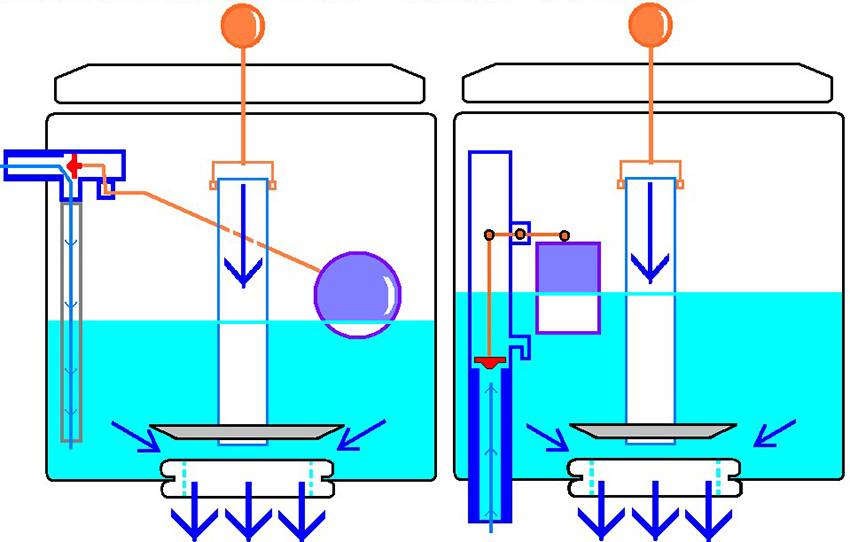

Устройство сливного бачка с подачей воды снизу
Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений — тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды — это тоже трубка, но выведена она в тот же слив.
Наглядно работу сливного бачка такой системы можете увидеть в видео.
https://youtube.com/watch?v=-uy8Jp3qt5A
Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней) и сливную арматуру другого типа.
Устройство бачка с кнопочным сливом
Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и вполне надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).
Импортная арматура для сливного бачка
Такие системы есть разные:
- с одной кнопкой, вода сливается пока кнопка нажата;
- с одной кнопкой, слив начинается при нажатии, прекращается при повторном нажатии;
- с двумя кнопками, выпускающими разное количество воды.
Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив, стойка при этом остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.
Дальше регулируем объем слива.
Не важно, как выглядит набор рычагов и толкателей, ведущих от кнопки к клапану. Кинематика может быть весьма разнообразной. Но важно найти стакан с регулируемой высотой на внешней стороне узла — это и есть узел, отвечающий за объем слива
Но важно найти стакан с регулируемой высотой на внешней стороне узла — это и есть узел, отвечающий за объем слива. Для его регулировки в большинстве случаев требуется отсоединить пластиковую тягу от кнопки к сливному клапану, а затем отжать пластиковые лепестки фиксатора или снять защелку стакана, регулирующего объем сливной воды
Держа стакан вертикально, его перемещают до нужного уровня и там фиксируют пружинными лепестками или защелкой. Затем присоединяют тягу выпускного клапана
Для его регулировки в большинстве случаев требуется отсоединить пластиковую тягу от кнопки к сливному клапану, а затем отжать пластиковые лепестки фиксатора или снять защелку стакана, регулирующего объем сливной воды. Держа стакан вертикально, его перемещают до нужного уровня и там фиксируют пружинными лепестками или защелкой. Затем присоединяют тягу выпускного клапана.
Наиболее продвинутая система может иметь двухрежимный выпуск. Конструктивно узел выполнен в виде двух отдельных, независимых клапанов спуска, расположенных симметрично по двум сторонам от переливного предохранительного сифона. Их регулировка абсолютно такая же. Только один клапан настраивают на максимальный слив, а второй — на половину первого.
Статья по теме: Устройство поплавка сливного бачка с нижней подводкой
При установке крышки бачка и выставлении высоты кнопок следует следить, чтобы кнопки управления на крышке бачка имели небольшой люфт — он необходим для нормальной работы всего механизма.
Если регулировка требуется для арматуры, уже проработавшей какое-то время, то могут возникнуть затруднения из-за отложений — ржавого или известкового налета. Избавиться от них несложно при помощи обычного уксуса или химических составов для борьбы с накипью — просто добавьте в заполненный водой бачок и подождите несколько часов. И внутренняя поверхность бачка станет заметно чище.
В качестве бонуса, предлагаем посмотреть официальное видео от Geberit, которое поможет разобраться, как устроена арматура, как её устанавливать и настраивать.
Основные типы конструкций сливного оборудования
Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.
Рычажные
Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.
Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.
Кнопочные
Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.
Автоматические
На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.
Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.
Поплавки, перекрывающие подачу воды через систему рычагов.
Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.
