Сделать направляющие для циркулярной пилы

Простая каретка для самодельной циркулярки

Данный вариант я буду рассматривать на примере изготовления каретки для настольного минициркулярного станка J1F-DS100, который ранее был переоборудован. Об этом в этой статье

Учитывая, что большинство мастеров будут изготавливать подобные приспособления для иных пил, в данном случае интерес представляет сам процесс изготовления и конструкция устройства (она типичная и распространенная), а не размеры, проставленные в прилагаемом чертеже.

Последовательность изготовления

Итак, в изготовленном станке мы имеем столешницу, выполненную из обычной фанеры.

(Пусть вас не смущает некая разница в размерах столешницы на дальнейших фото — я просто заменил фанерку на чуть большую, ибо понял, что размеры этой несколько маловаты)

Разметка направляющих

Чтобы в дальнейшем получить более-менее годный инструмент, необходимо максимально точно выполнить разметку и фрезерование параллельных пазов, в которые будут установлены полозки каретки. Первым необходимым условием здесь является их параллельность плоскости пильного диска. Для этого нужно как можно точнее «отбить эту линию» на поверхности столешнице. Если у посадки диска отсутствуют люфты и биение, то достаточно плотно приложить металлическую линейку к диску и провести искомую линию.

Фрезерование пазов под полозки

Теперь параллельно этой линии необходимо выфрезеровать два паза по обе стороны от пильного диска.

Чтобы обеспечить более-менее устойчивое положение каретки, я приблизительно поделил столешницу на три равные части и провел искомые две линии. Параллельность здесь является самым важным условием. Фрезеровать нужно по упору любым фрезером. Для этого микро-станка я использовал кромочный фрезер.

Изготовление полозков

Полозки можно изготовить из древесины твердых пород, например из клена. У меня под рукой оказался дуб и я напилил рейки из него. Вообще, если в пазы вставлен алюминиевый п-образный профиль, то износ полозков будет гораздо меньше. Я обошелся без профиля в силу того, что планирую купить станок Проксон и ресурса этой самоделки при условии нечастого ее использования мне будет достаточно. Те же, кто делает самоделку «всерьез и надолго» имейте этот аспект ввиду.

Рейки должны плотно сидеть в пазах, но иметь свободное скольжение и не болтаться в них. В противном случае будет болтаться и сама каретка. Рейки должны быть заподлицо с поверхность столешницы для простоты установки на них площадки каретки.

Монтаж основания каретки на полозки

Следующим этапом производится установка основания каретки на полозки. Для этого станка я беру лист МДФ толщиной 7 мм. Так как для установки основания я использую ПВА, то предварительно с каждого края полозка наклеиваю малярный скотч для предохранения поверхностей от попадания излишков выдавившегося клея.

Далее на полозки можно нанести клей

и поверх полозков положить заготовку основания, зафиксировав его струбцинами по местам склейки

После того, как клей высох, каретку извлекают, удаляют скотч и проверяют ее скольжение в пазах

Разметка углов каретки

Каретка устанавливается в пазы, включается пила, и делается пропил в передней части основания.

И вот относительно линии этого пропила и отбивают искомые 45 градусов по обеим сторонам. Это позволяет вести отсчет измерений от фактического положения пильного диска в пропиле каретки.

Далее спиливаем углы и получаем максимально близкий к итогу результат

Коррекция углов каретки

Устанавливаем упор на любое произвольное расстояние от диска и запиливаем 4 черновые заготовки

Складывая их в рамку, проверяем точность соединения на ус

При малейших отклонениях от правильного угла, подрезаем с нужной стороны край каретки, и снова производим пробную усовку, доводя таким образом до точного угла в 45 градусов.

После этого можно установить борта каретки заподлицо со срезом основания. С задней стороны выводим кромку каретки под прямым углом к диску пилы, обеспечивая тем самым возможность торцовки деталей под 90 градусов.

Приспособление для раскроя брусьев

Для раскроя большого количества одинаковых брусьев имеет смысл изготовить приспособление, называемое седлом. Оно представляет собой три детали, соединенные в виде буквы “П” (спинка и две боковины). Ширина спинки должна соответствовать ширине распиливаемого бруса. Ширина боковин подбирается такой длины, чтобы они могли обеспечить достаточную опору для края подошвы циркулярной пилы до момента вхождения пильного диска в материал заготовки. Также в боковинах необходимо предусмотреть пазы или отверстия для надежного крепления приспособления на обрабатываемом брусе при помощи струбцин.

Схема сборки верстака.

Работа с данным приспособлением осуществляется следующим образом:

• размечается линия отреза;
• на расстоянии, равном рабочему расстоянию от линии отреза, выставляется и фиксируется приспособление;
• осуществляется рез бруса перемещением циркулярки вдоль боковой поверхности приспособления.

Достоинством данного устройства является отсутствие необходимости в перенастройке при разрезании бруса, превосходящего по толщине вылет пильного диска. Для этого осуществляются два прохода пилы с противоположных сторон.

Конструкцию приспособления для работы с брусьями можно слегка улучшить по аналогии с модернизированным бруском-направляющей. Для этого на одну или обе боковины на расстоянии, равном рабочему, крепятся бруски, служащие упором для подошвы циркулярки. Таким образом, край боковой детали будет совпадать с требуемой линией распила.

Как сделать своими руками

Если брать за основу проект приспособления для самостоятельного изготовления из интернета, то направляющая для циркулярной пилы своими руками может быть собрана из доступных материалов – алюминиевого профиля, строительного правила или обычного ламината.

Наиболее простой и удобный вариант направляющей — это линейка из алюминиевого профиля или ламината. Алюминиевый профиль обладает большой жесткостью, он не гнется и его легко зафиксировать на разных поверхностях. Для перемещения циркулярной пилы можно его использовать как упор, зафиксировав его струбцинами на заготовке. При работе достаточно плотно прижимать циркулярную пилу к нему, чтобы получить правильный ровный рез. Если использовать пазы в алюминиевом профиле в качестве направляющих необходимо оснастить подошву двумя штифтами, которые будут входить в паз и при движении не давать инструменту уйти в сторону.

Из правила шина получается более функциональной. Если профиль имеет большое сечение, то строительное правило имеет плоскую форму, это облегчает обращение с ним.  Да и изготавливается такая линейка своими руками намного быстрее. В качестве фиксаторов можно использовать обычные столярные струбцины, а на сам направляющий профиль можно прикрепить стальную линейку со шкалой. Так же как и с алюминиевым профилем, правило можно использовать и как упор для циркулярной пилы и как рельсовую направляющую. Для лучшего скольжения можно приспособить пластину из жесткого пластика нужной толщины, так, чтобы подошва была параллельна плоскости обрабатываемой заготовки. В качестве направляющей в этой конструкции будет использован паз в профиле правила. Именно по нему и будут перемещаться упоры, зафиксированные на подошве циркулярной пилы. В качестве упоров можно использовать небольшого размера отрезки пластика, зафиксированные на болтах. Они вставляются в паз, и циркулярка перемещается строго по этой направляющей.

Еще одним доступным вариантом бюджетной направляющей для циркулярной пилы может быть отрезок ламината. Такая шина в отличие от правила и профиля будет небольшой, но для ее изготовления достаточно всего двух дощечек материала и П-образного алюминиевого профиля. Ламинат, в отличие от других материалов представляет собой спрессованную целлюлозу, которая не подвержена короблению подобно натуральному дереву или фанере. Это дает возможность получить легкую, прочную и главное ровную шину для работы циркулярной пилой. Для этого достаточно распустить одну планку по длине на равные части. После этого строго посередине целого отрезка ламината нужно прикрутить саморезами П-образный профиль. После этого с обеих сторон к планке прикрепить половинки профиля и обработать края получившейся шины.

Циркулярка, как и в случае с правилом будет передвигаться по поверхности шины. Придерживать направление можно будет при помощи выступов из пластмассы, прикрепленных к подошве.

Применение циркуляционных ручных пил

Ручная дисковая электропила относится к категории ручных инструментов.

Схема устройства циркулярной пилы.

От данного параметра зависит требуемая мощность и диаметры пильных дисков. По глубине распила инструмент принято делить на категории::

1. До 45 мм – мощность от 0,8-1,2 кВт, диаметр диска 130-160 мм;
2. До 60 мм – мощность около 1,8 кВт, диаметр диска до 200 мм;
3. Более 60 мм – мощность более 2 кВт, диск диаметром до 350 мм.

Приобретая пилу, целесообразно поинтересоваться ее возможностями. Например, можно ли перемещать диск в вертикальной плоскости, что позволяет начинать резать материал необязательно с края. Хорошо, если имеется регулировка скорости вращения и быстрое торможение диска после выключения инструмента. Важным для домашней электросети является и плавность пуска, что существенно уменьшает бросок тока в сети.

Рисунок 1. Электрическая пила – такой вид пил хорошо подходит для работ по дереву.

Мощная ручная циркулярная пила может быть закреплена снизу стола и использована как стационарная пилорама с ограниченной глубиной распила. Стационарные пилорамы обязательно имеют направляющую, с помощью которой можно выполнить распил, например, доски, так, чтобы ее продольные грани были параллельны, а углы в поперечном сечении были прямыми.

Разрезать большие листы даже на стационарной пилораме одному неудобно. Такая проблема возникает при самостоятельном изготовлении мебели, когда необходимо резать фанеру или другой материал в виде больших листов. При пользовании ручной циркуляционной пилой в обычном варианте разрезать ровно лист по всей длине и с перпендикулярными гранями является невозможным.

Поэтому, покупая ручную циркулярную пилу, мастер приобретает к ней и специальное приспособление, каким является шина направляющая (направляющая линейка), позволяющая ровно разрезать лист по всей длине. На изображении 1 показан один из вариантов направляющей линейки.

Инструкция для производства

Разные материалы для производства направляющих требует такого же отношения. Когда на создание идет ламинат:

• отрезают 2 части по размерным отметкам;
• фрезеруют кромку;
• фиксируют на основу саморезом;
• листом бумаги отмеряют паз по ширине, прикручивают к устройству;
• на подошву пилы крепят шину, она будет служить боковым упором;
• направляющую выдвигают по максимуму, чтобы подошва на нее заступала;
• от ламината отпиливают по разметке края.

Циркулярку можно оборудовать выносной кареткой

Направляющая своими руками

Такое приспособление создать не сложно, но оно поглощает глубину пропила.

 Из малярного правила тоже делают ограничители. Для этого подойдет конструкция с желобками и ручками:

• со строительной модели снимают рукоятки для установки на эти места пружинных струбцинов, после их снятия зажим фиксируют на правиле;
• для переходников используют пропилен, вырезают детали по специальной форме, чтобы вставить в пазы ручек;
• по основанию переходника вырезают полые выемки для прикручивания винтов;
• укладывают упор на поверхность, крепко фиксируют крепежным элементом.

Фиксацию проводят к листу пазами, расположенными снизу, чтобы не создавать препятствий для скольжения пилы, ограничить работу смогут только размеры правила.

Производство рельсового стусло позволит разрезать:

• доски;
• бруски;
• мелкие заготовки.

Нужно подготовить:

• металлический уголок;
• дощатое или фанерное основание;
• метизы.

Делают разметку по длине шины с местами фиксаций. Для размеров нужно предусмотреть условия:

• свободное перемещение доски под шиной;
• не высокое расположение дисков пилы.

Крепят конструкцию болтами с параллельным расположением углов, чтобы подошва циркулярки свободно скользила. Этого достигают наклейкой фторопластовых полос, которые снижают трение и уменьшают силу, действующую на пилу.

Создают устройство из готового алюминиевого профиля

Металл служит намного дольше в отличие от деревянных изделий. Кроме этого он устойчиво держится без перекосов. Для монтажа потребуется:

• профильный фрагмент;
• крепежные элементы;
• фанерный лист.

В качестве дополнительных инструментов понадобится подготовка:

• электродрели, сверла для металла;
• гаечного ключа;
• измерительных предметов.

В процессе производства:

• берут 2 профиля;
• к фанере крепят с обеих сторон алюминий для жесткости используют ДСП;
• лишнее отрезают.

При совмещении всех проведенных работ проводят настройку:

• в рельсе устанавливают профиль меньший по сечению, высота которого не должна поглощать основной профиль;
• фиксируют конструкцию барашковыми винтами на подошву циркулярки параллельно к кругу диска;
• пила должна находится сверху направляющей;
• края шины направляют на линию разметки, закрепляют.

Подобные ограничители обеспечивают плавность скольжения режущего устройства, создают легкость в управлении пилой.

Самое простое приспособление можно изготовить из фанеры

Для правильного производства нужно сделать разметку и строго следовать размерам без отклонений. Для этого:

• измеряют промежуток между внутренним краем пилы и направляющим пазом в продольном резе, он находится на опорном основании механизма;
• обрезают фанерную полосу по ширине меньшей измеренного расстояния с расположением волокон на материале в продольном направлении;
• саморезами крепят полученный отрезок к основанию с совмещением торцов для образования рабочего края направляющей;
• берут штангенциркуль для определения ширины в продольном срезе, сюда должна поместиться оставшаяся полоса, параллельная первой пластине с обеспечением зазора между 2 листами.

На готовые шины приклеивают мягкую ткань, предохраняющую от повреждений рабочий материал.

Какая польза от упоров

Направляющая для циркулярной пилы, созданная своими руками, избавит мастера от многих проблем при эксплуатации сложным и опасным инструментом. Работа с диском не всегда выполняется точно по отмеченной линии и без сколов. Какой бы ни была причина брака – отсутствие слесарных навыков или опыта обращения с пилой, всем нужен результат без испорченных материалов. Доводы, доказывающие пользу самодельных устройств:

1. Бывает, что достаточно прикрепить пластины струбцинами, но не всегда. Пила будет задевать зажимы.
2. Если нужно выполнить единичный распил можно приложить малярное правило, но его придется постоянно проверять для корректировки положения.
3. Фирменной направляющей устанавливают с точностью направление по линии распила, после совмещения полос сразу приступают к операции. У качественных шин есть наклеенная лента, которая защищает от сколов. Но заводские шины выполнены под ограниченные размеры.

Направляющая

Направляющая своим названием указывает на её предназначение – беспрепятственно продвигать пилу по заданному положению.

Вне зависимости из каких материалов будет производство:

• швеллера;
• прямоугольной трубы;
• ламината – необходимо геометрически правильно создать конструкцию.

Прессованные и деревянные упоры имеют существенный недостаток:

• впитывают влагу;
• разбухают;
• теряют форму.

Если кладут незакрепленный упор, создают неудобные условия с одновременным пропилом и контролем за положением рейки. Нужно следить за силой нажатия на правило, чтобы не испортить основу.

Сколько видов шин у циркулярки

Направляющая для циркулярной пилы не только служит элементом безопасности, она позволяет увеличить производительность труда. Разработаны разные по конструкции устройства, они бывают:

• двусторонними;
• односторонними;
• симметричные;
• асимметричные.

Универсальным приспособлением обрабатывают заготовку нестандартную по форме. С такой направляющей можно работать дисковой и ручной пилой.

Шины для циркулярки

Специализированные шины используют при выполнении профессиональных заданий.

Когда режут поперечины под углом, устанавливают текстолитовое или фанерное ограничение из брусков. Перед установкой опор проводят проверку:

• надежности зажимов;
• поверхностей шин на деформацию;
• на соответствие материалов заготовки с направляющей.

Упорные рейки делают металлические или деревянные

Важно, чтобы они были устойчивы под механическим воздействием. Не изменяли своих форм и размеров

На производство идут изделия из:

• профиля;
• рельс;
• уголков;
• брусков.

Конструкцию крепят на основание:

• саморезами;
• шурупами;
• болтами.

Линейка

Существует еще один упорный инструмент – линейка.

Сделать её довольно просто из фанерной полоски. По ширине фрагмент берут больше на 20 см. от рабочей площади. А основание фиксируют крепежным метизом. Перед работой нужно проверить пробными надрезами:

• поведение инструмента;
• вибрацию;
• уровень физических усилий для выполнения операции.

Надежное безопасное выполнение действий зависит от креплений:

• струбцин;
• зажимов;
• подвижной каретки;
• фиксаторов.

Этими элементами фиксируется в необходимом положении обрабатываемая деталь. Установленный ограничитель не дает отклоняться острой режущей части от перпендикулярного расположения волокон древесины.

Направляющие шины своими руками

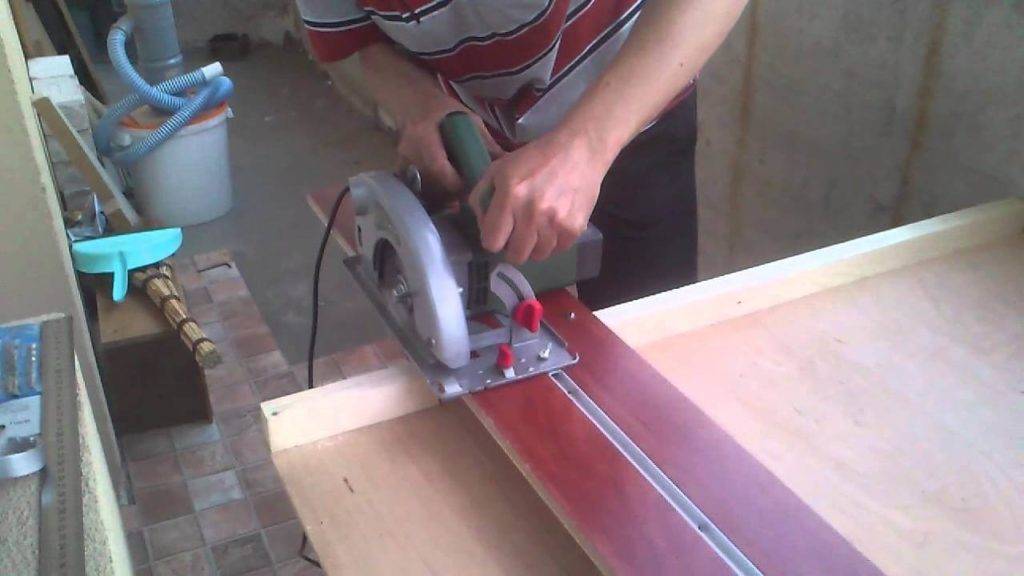

Одним из самых распространенных, дешевых и простых вариантов – направляющая шина из алюминиевого правила, которое используется для выравнивания поверхностей после нанесения шпаклевки или стяжки.

Рекомендуется покупать самое длинное правило (длиной три метра), поскольку в дальнейшем может понадобиться распиливать длинные заготовки.

Необходимо приобрести правило, которое имеет на своей обратной стороне паз для ручек. Кроме того, понадобятся две струбцины со съемной верхней частью.

Видео:

Ручки с правила нужно будет снять, как и верхнюю часть струбцин. Затем из полипропилена или фторопласта с помощью ножовки по металлу и напильника или фрезерного станка изготавливаются бегунки, напоминающие по форме букву Т.

Свой выбор именно этого материала специалисты поясняют тем, что такие бегунки не будут скользить в пазу и в то же время являются довольно прочными.

Изделия необходимо вставить в струбцины вместо снятой верхней части и завести в паз правила. После этого можно смело использовать получившиеся изделие в качестве направляющей шины.

Благодаря удаленному от пропила расположению струбцин нет опасности соприкосновения циркулярной пилы с металлом.

Такая направляющая шина обходится в несколько раз дешевле, чем уже готовая. Еще одним преимуществом является то, что в дальнейшем все изделие можно будет разобрать, и использовать правило и струбцины по своему прямому назначению.

Более дорогим вариантом будет направляющая шина, сделанная при помощи металлических уголков.

Для ее изготовления нужно прикрепить на основание пилы маленький П-образный профиль при помощи винтов.

Затем нужно соорудить саму направляющую при помощи большего П-образного металлического профиля и листов ДСП с фанерой.

На фанерное основание прикрепляется большой профиль (его размеры подбираются так, чтобы маленький на основании циркулярной пилы плотно в него входил) и обнимается с обеих сторон полосками ДСП.

Затем на другой стороне подошвы циркулярной пилы устанавливается брусок или металлический профиль такой же высоты, как и вся направляющая (это необходимо, чтобы основание инструмента при пропиле располагалось строго параллельно деревянному изделию).

Такая направляющая шина обеспечивает ровный пропил и плавный ход циркулярной пилы без болтания.

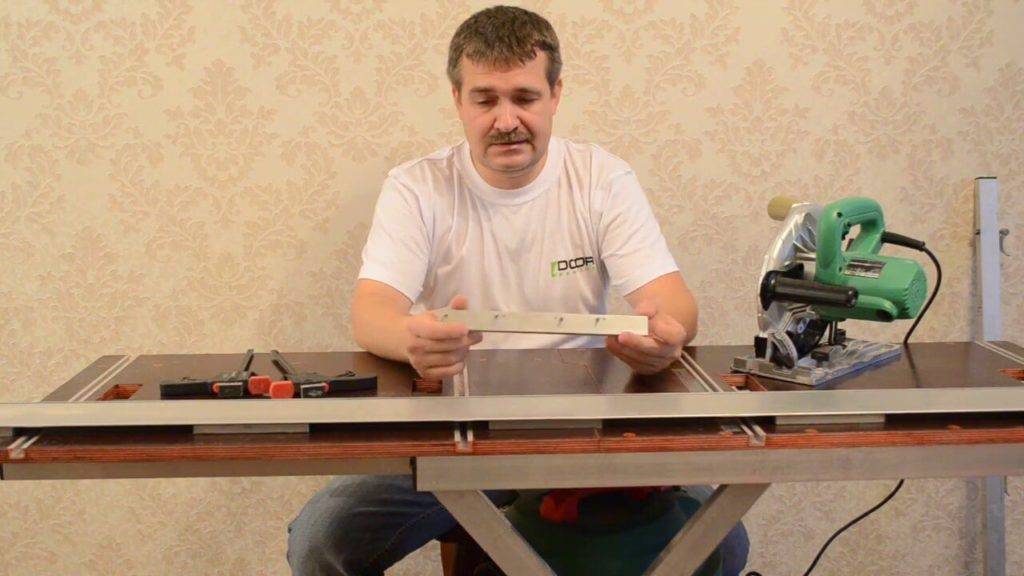

Существует и более дорогой вариант изготовления направляющей шины своими руками, подходящий для мастеров, использующих циркулярную пилу для работы регулярно и часто.

На основании из ДСП крепится металлический П-образный профиль основанием вверх. К подошве циркулярной пилы прикрепляется уголок с кареткой на подшипниках.

Ролики ходят по направляющей, закрепленной струбцинами, тем самым обеспечивая ровность пропила и плавность движения инструмента.

Видео:

Направляющая шина для циркулярной пилы – вещь зачастую необходимая для всех тех, кто часто пользуются этим инструментов.

Сделать ее своими руками довольно просто, для этого не нужно специальных навыков или дорогостоящих материалов.

Однако нужно помнить, что циркулярная пила вместе с самодельными приспособлениями может нанести серьезные травмы, поэтому нужно работать аккуратно, соблюдая правила техники безопасности, и ни в коем случае не пить алкогольных напитков во время работы с таким опасным инструментом.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Изготовление упора для циркулярной ножовки

Упор для распила 2 видов: параллельный и угловой. Каждый вариант имеет свои особенности, о которых нужно знать перед изготовлением.

Угловой

Угловой упор для станка используется довольно часто. С его помощью распиловка досок проходят точно и быстро под прямым углом. Также он применяется для торцевания досок, из которых изготавливают упор. Приспособление для пиления под углом можно с легкостью сделать своими руками.

• Взять для основания лист, изготовленный из фанеры. Его толщине не должна превышать 1 см.
• Закрепить на основе направляющий брусок, высота которого составляет не более 2 см.
• Внизу рекомендуется закрепить упор, находящийся перпендикулярно направляющей. Он должен быть сделан из такого же куска материала.
• Отделить неиспользуемые части бруска. Промежуток от направляющей до пильного диска каждый раз рассчитывается в индивидуальном порядке, поэтому к обрабатываемому материалу ее рекомендуют крепить с угла струбцинами.
• Применить крепежные устройства из деревянных шайб.
• Осуществить прижим барашковой гайкой на винте.

Параллельный

Осуществить параллельный упор для циркулярки своими руками можно следующим образом:

1. Просверлить 6 размеченных отверстий диаметром 0,8 см.
2. Обработать наждачной бумагой заусенцы, которые создаются от сверления.
3. Запрессовать в крайние отверстия каждой тройки по два штифта размером 0,8х1,8 см.
4. Положить полученную конструкцию на стол так, чтобы штифты вошли в пазы, предусмотренные для циркулярной пилы.
5. Вставить болты снизу рабочей поверхности в пазы и средние отверстия между ними. Резьбовая часть должна войти в отверстия рейки и прорезь стола.
6. Навинтить обычную гайку с каждой стороны поверх рейки.
7. Опустить обе гайки.
8. Переместить рейку до нужного расстояния от диска и зафиксировать ее гайками.

Что это такое?

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

• направляющая из фанеры;
• рельсовое стусло из уголка;
• шина из алюминиевого профиля;
• линейка из строительного правила;
• выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Последние проверки

Выполненные предыдущие операции повысят качество работы на циркулярном станке, но стоит также позаботиться и о безопасности. Взгляните на расклинивающий нож, который должен стоять посередине диска и под прямым углом к плоскости стола. Проверяется это ровной планкой и тем же чертежным угольником.

Принцип регулировки расклинивающего ножа сходен для большинства пильных станков: ослабляются гайки или винты, изменяется наклон стойки и выход уголка, затем крепеж затягивается.

Остается проверить боковые крылья-расширения и при необходимости выровнять детали на уровне стола. Старайтесь проводить такое обслуживание хотя бы раз в году и ваша «циркулярка» всегда будет исправна. А для дешевых станков подобная проверка рекомендуется сразу после покупки оборудования.

Дополнительные приспособления

Сборка ножек для верстака.

1. Заготовка-шаблон. При необходимости изготовления однотипных деталей можно использовать одну из них в качестве шаблона-направляющей. Для этого отрезается заготовка требуемой длины и на один ее конец закрепляется упорная рейка. По ширине рейка должна совпадать с рабочим расстоянием. При работе с этим приспособлением упорная рейка должна плотно прилегать к торцу обрабатываемой детали. Так можно получить большое количество деталей абсолютно одинаковой длины без затрат времени на разметку линии реза.
2. Отрезной угольник. Для постоянного использования можно изготовить отрезной угольник. Он представляет собой две массивные деревянные или фанерные рейки, скрепленные саморезами внахлест в форме буквы “Т”. Длина выступающих концов перекладины буквы “Т”выравнивается до соответствия рабочему расстоянию циркулярной пилы. Установка выравненного конца перекладины напротив линии разметки позволит получить точный перпендикулярный разрез.
3. Кромочный упор. В состав стандартной комплектации циркулярной пилы входит угловой (кромочный) упор. Он позволяет делать распил параллельно кромке обрабатываемого материала. Используя самостоятельно изготовленный кромочный упор, за счет расширенной и более длинной базы можно получить более чистый и точный рез.

Для изготовления кромочного упора из фанеры толщиной 15 мм вырезается упорная рейка и основание для циркулярной пилы. В основании и упорной рейке при помощи ручного фрезера выбираются шпоночные пазы. Сами шпонки изготавливаются из обрезков твердого дерева или из той же фанеры и крепятся в пазы упорной рейки. Для усиления упора под углом в 90° к упорной рейке закрепляется еще одна рейка достаточной ширины, которая будет опираться на обрабатываемую деталь. Регулировка расстояния пропила от края заготовки осуществляется перемещением упорной рейки по направляющим с последующей фиксацией при помощи стопорного винта.

Сборка передней части верстака.

Для установки винта в основании пропиливается сквозной паз. Для увеличения точности распила и повышения безопасности работ рекомендуется использовать два винта. В пластине основания делается отверстие под пильный диск и устанавливается система крепления циркулярной пилы. Конструкция системы крепления может быть самой разнообразной и будет зависеть от конкретной марки пилы. Общим моментом для всех вариантов должна быть надежная фиксация циркулярки и возможность ее демонтажа с приспособления после окончания работы. Для удобства выставления требуемой ширины отреза материала на лицевой поверхности основания приспособления закрепляется измерительная лента.

Самый простой вариант – упор для резки

Приспособление активно используется при распиле электролобзиком.

Работает достаточно эффективно, однако для ручной циркулярной пилы подходит ограниченно. Шина прижимается к заготовке при помощи струбцины. Скоба выступает над рабочей поверхностью как снизу, так и сверху.

В результате мы получаем ограничения по длине распила. В струбцину упирается двигатель циркулярки, и приходится делать рез в два приема. При этом качество кромки ухудшается, может образоваться ступенька.

Любой мастер вам скажет – качественный распил получается в том случае, когда пила движется непрерывно от начала до конца заготовки. В промышленных образцах крепеж вынесен за пределы линейки, и не мешает свободному прохождению инструмента.

Самодельная направляющая изготавливается из готового инструмента иного профиля, который имеет невысокую стоимость. Покупаем длинное алюминиевое правило (ударение на и) для штукатурки или стяжки.

Его стоимость 3-4 сотни рублей. Инструмент представляет собой профиль сложной формы с ровным пазом на оборотной стороне, для регулировки положения рукояток. Крепление зажимное, на шестигранных гайках. Для наших задач не подходит.

Популярное: Циркулярная пила своими руками – надежно, практично, дешево!

В качестве донора для потайных струбцин можно использовать безвинтовые быстросъемные зажимы, которые также имеют разумную стоимость. Главное их преимущество для нашей конструкции – съемная верхняя лапа.

Удаляем ее. При этом – инструменту в любой момент можно вернуть комплектность, и использовать его по назначению. Вместо лап изготавливаем и закрепляем бегунки из куска фторопласта или полипропилена. Главный критерий при выборе материала – прочность и малый коэффициент трения.

Обработать заготовку можно при помощи фрезера или ножовки по металлу с мелкозубчатым полотном. Во втором случае придется, как говорят «доработать напильником».

Подгоняем бегунки к пазу. Скольжение должно быть без прихватывания, в то же время сильный люфт тоже не нужен. Особо стараться незачем, во время работы этот узел будет зафиксирован.

Прикручиваем ползунки к верхней части шины струбцин. Соединение должно быть прочным, поскольку во время распила не должно быть самопроизвольного расфиксирования, это может привести к травме или порче заготовки.

Проверяем работоспособность конструкции. Самодельная направляющая линейка держится надежно, нет никаких люфтов.

Такой конструкцией можно обрабатывать плоские заготовки любого размера, насколько хватит длины линейки. В нашем случае это 2 метра. С учетом запаса по краям для фиксации струбцин – рабочая длина 1,5 метра. Для большинства домашних работ более чем достаточно.

Если ваши запросы длиннее – можно использовать правило размером 2,5 или 3 метра. Самый разумный комплект – трехметровая линейка. От нее можно отпилить кусок 50 см длиной, и у вас будет две линейки – для заготовок большой площади и нешироких досок.

Проводим испытания. Линия распила идеально ровная, свободному прохождению циркулярной пилы ничего не мешает.

И самое главное – купленный инструмент не испорчен при изготовлении приспособления. И струбцины, и правило в любой момент возвращаются в исходное состояние и применяются по назначению. Трудозатраты минимальны – изготовлены фактически только ползунки.
