Где применяются насадки
Рассматриваемые устройства нашли свое применения не только в сфере обработки металла, но еще и в строительстве, автомобильном и машинном строении, а также горнодобывающей промышленности. Кроме того, шарошки применяются в медицине, где с их помощью выполняется просверливание зубов. В ювелирном деле борфрезы используются для обточки и изготовления украшений из золота и серебра.
Кроме специализированных направлений, борфрезы применяются и в хозяйстве. Выполняя работы, которые связаны с обработкой металла, купить шарошки понадобится, чтобы произвести обточку, отделку или высверливание соответствующей формы заготовки. Кроме подготовки металла, насадки можно использовать также для обработки дерева, пластика и стекла.
Применение шарошек дает возможность получения ровных и аккуратных поверхностей в металлических заготовках. О точности обработки шарошками в патроне дрели говорить не приходится, однако произвести черновую обработку материала вполне возможно. Если необходимо получить максимально-качественный, точный и аккуратный способ обработки, то для этого насадки нужно применять совместно со специальным оборудованием — бормашинки. Только цена таких бормашин очень высокая, и покупать их рационально в одном случае, если заниматься обработкой металла на профессиональном уровне.
Это интересно!Борфреза является модернизированным аналогом напильника. Если напильник требует ручного воздействия, то шарошки применяются в паре с электроинструментами. Это позволяет увеличить скорость достижения результата, а также физически облегчить процесс обработки материалов.
Шарошки по металлу — какие и для чего лучше
Очень часто при обработке металла необходимо тщательно доработать края заготовки. Конечно, в большинстве случаев можно просто обойтись обычным шлифовальным кругом по металлу и болгаркой, с их помощью получится шлифануть кромку металла и убрать лишнее. Но что делать, когда болгаркой не подлезть или нужно обработать фигурное отверстие. Для этой цели применяются шарошки.
Шарошки, их еще называют бор фрезы — это специальные насадки для шлифования металла и других материалов, применяются при работе дрелью, поэтому имеют шпильку для зажима в патроне дрели. Продаются чаще всего в комплекте, поскольку для точной обработки фигурных отверстий бывает недостаточно какой-либо одной шарошки, нужны разные размеры и форма. В комплекте будет 5-6 штук: конусные, цилиндрические разной длины и диаметра, круглые. Такое разнообразие позволит подобрать оптимальную для работы.

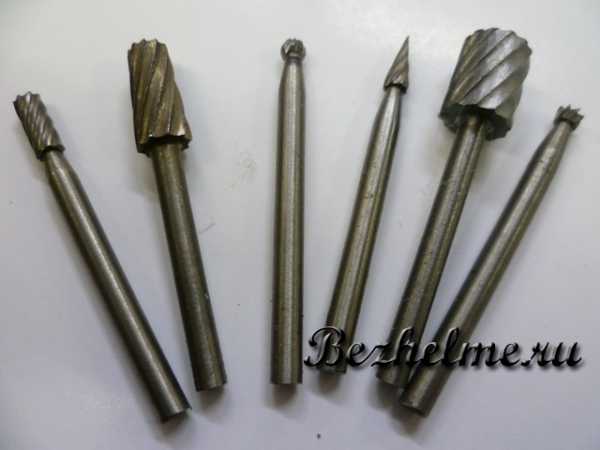

Бывают из металла
Сделаны такие из высокоуглеродистой стали, с их помощью удобно доводить фигурные отверстия, раззенковывать их, снимать металлическую стружку, оставшуюся после отрезки металла, делать края заготовки ровными и гладкими. Такие фрезы бывают 2 видов — с острыми режущими краями и выполненными в виде насечек (как у напильника) — рисунок вверху статьи.
Металлические фрезы бывают для дрели (когда размеры обрабатываемой детали немаленькие и точность не требуется) и для микро-дрели(гравера) — для точных работ, где размер детали невелик. Маленькими можно не только обрабатывать края заготовки, а также можно гравировать по поверхности металла(выгравировать номер чего-либо или сделать надпись).
Также бывают варианты, которые сделаны из твердого сплава ВК8 — для обработки твердых сталей. Они служат очень долго и практически не изнашиваются. Однако и стоимость их достаточно велика, в разы больше обычных бытовых комплектов бор фрез. Применяют их в основном на производстве, для дома такие шарошки ни к чему. Вот они. У нас такие заказывает завод обработки цветных металлов.

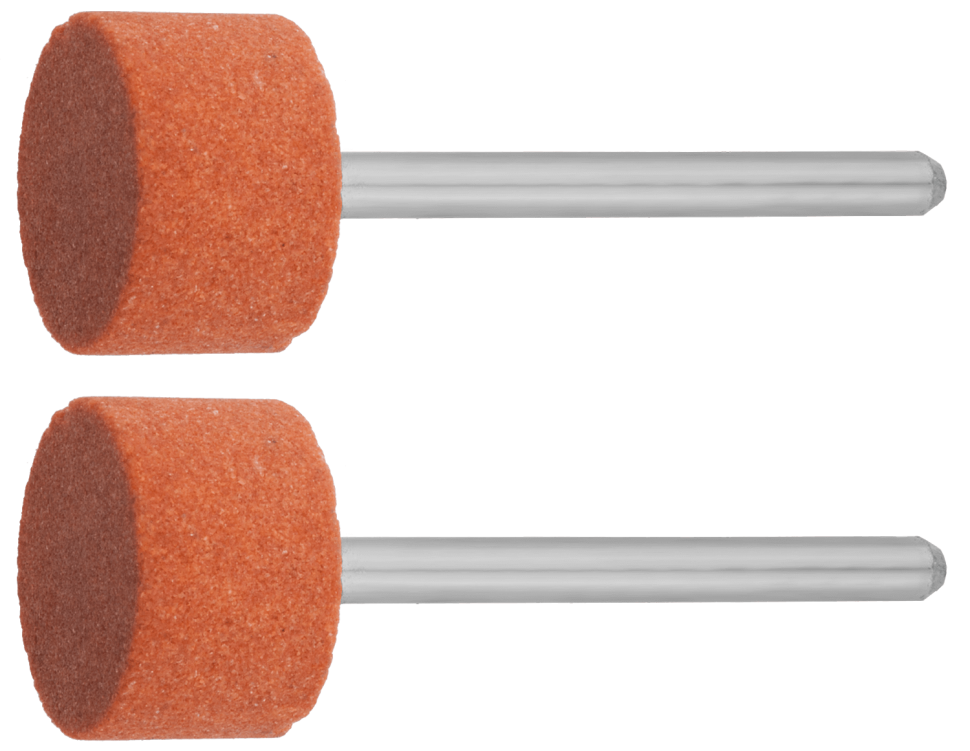

Абразивные
Бор-фрезы из абразива предназначены для обработки не только металла, а также пластика и любого вида камня (керамическая плитка, керамогранит, мрамор, кирпич, бетон и даже стекло). Работают данными шарошками дрелью, в комплекте идет 5 насадок разной формы, материал — абразив (электрокорунд).
Не так давно пришли к нам в магазин еще необычные варианты из стали Р6М5, советского производства — так их разобрали моментально. А я то думал, что они никому не нужны, оказывается, много народу у нас занимается обработкой металла ))
Шарошка абразивная по металлу назначение
Абразивные шарошки служат непосредственно для обработки металлических материалов, но также они отлично справляются с пластиком, стеклом, керамикой, кирпичом и даже гранитом. Изготавливаются они при помощи метода напыления, поэтому имеют одинаковые параметры шероховатости с алмазными борфрезами.
Головки абразивных насадок имеют разные формы, и изготавливаются двумя способами: напылением на металлическое основание, а также путем применения целого абразива, в качестве которого служит зачастую электрокорунд. Достоинство таковых насадок в том, что они стоят недорого, а также отлично справляются с поставленными задачами по обработке разного рода материалов.
Где можно использовать шарошку
Шарошка применяется во многих отраслях – строительстве, ювелирном деле, горнодобывающей промышленности, автомобильной, медицинской и прочих отраслях. Разнообразию этих насадок нет предела.
Подобным инструментом можно обрабатывать металл и камень, пластик и дерево. И если где- то для более тщательной зачистки можно использовать напильники или другие подобные ему инструменты, то например, для расточки головки блока цилиндров в любом автомобиле используются только шарошки. Поэтому в гараже каждого автолюбителя должен быть набор такого инструмента.
При изготовлении пластиковых окон также не обойтись без борфрезы, чтобы максимально чисто сделать сварные соединение пластикового профиля. Шарошки используются при производстве стеклянных изделий – бутылок банок и прочего.
В горнодобывающей промышленности используются фрезы большого диаметра и с зубьями высокой прочности, с помощью которых мощные установки с легкостью дробят камень. Для производства работ в быту применяются шарошки малого диаметра, которые устанавливаются на электрическую дрель или другой подобный инструмент.
Возможно, многие видели, как работаете гравер, нанося памятные надписи на различные предметы и сувениры, материалом которых является стекло и камень, золото и серебро, металл, дерево и прочие материалы. Но мало кто задумывался, чем так искусно мастер делает подобные памятные надписи.
А это все та же шарошка, но уже более маленького размера и различной формы. В стоматологическом кабинете так же используются фрезы, благодаря которым врач имеет возможность качественно лечить и протезировать зубы.
В быту любой мужчина, не на словах знакомый со слесарным делом, скажет, что без шарошки, которая является насадкой на дрель невозможно сделать фаску, установить дверной замок или снять его, и произвести еще массу нужных операций.
С помощью шарошки можно сделать чистое отверстие в стекле и керамической плитке, кирпиче и камне, фанере и ДСП, зачистить сварочные швы в труднодоступном для напильника месте. При установке оконных петель, ручек так же потребуется шарошка. Для работ с разным материалом используются такие приспособления, которые отличаются своей формой и материалом изготовления.
Разновидности борфрез
Борфрезы могут обладать разной конструкцией и включать в свой состав различные материалы. Различают следующие строения шарашек по металлу:
- одноконусное;
- двухконусное;
- трехконусное.
Различается и форма рабочих элементов. Так, существуют приспособления с овальной, шаровидной, цилиндрической или конусной головкой. Выбор подходящей шарошки находится в зависимости от конфигурации обрабатываемого изделия и поставленных перед инструментом задач.
Шарошки различаются и материалом, который использовался для их производства. Тут следует выделить:
- приспособления из углеродистого стального сплава;
- шарошки с алмазным напылением;
- абразивные борфрезы;
- шарошки из твердого сплава.
Из углеродистой стали
Инструмент, сделанный из углеродистого стального сплава, применяется в комбинации с шуруповертом или электродрелью. Его основное преимущество — небольшая стоимость.
Воспользовавшись этим инструментом, можно создавать сложные углубления, удалять острые края с изделий, создавать аккуратные и качественные отверстия, а также расширять диаметр уже созданных.
С алмазным напылением
Эти приспособления относятся к профессиональным. Такие шарошки позволяют выполнять тонкую расточку и шлифовку просверленных отверстий. Данная разновидность инструмента эффективна и при обработке керамики и стекла, и при работе с материалами высокой прочности.
Шарошками алмазного типа оснащается гравировальное оборудование, которое позволяет производить тончайшую обработку, наносить на различные покрытия надписи и узоры.
Абразивный инструмент
Такие приспособления похожи на алмазные шарошки. Благодаря повышенной твердости рабочего элемента абразивная борфреза используется для обработки стекла, керамика, пластмассы, камня, металла и т. д.
Эти шарошки обладают абразивным рабочим элементом, который полностью изготавливается из абразивного материала или делается посредством напыления. Абразивное шарошечное долото характеризуется небольшой ценой, однако отличается гораздо меньшей долговечностью, нежели инструмент из металла.
С твердосплавной головкой
Такой инструмент зачастую применяется на производстве. Шарошки твердосплавного типа используются для обработки таких высокотвердых материалов, как чугуна, стали, титана и т. д.
Этот тип приспособлений также прекрасно подходит для обработки сварочных швов.
Классификация насадок
Существует большое количество разновидностей оснастки для работы с мини-дрелью. Широкий ассортимент на рынке позволяет подобрать насадки по дереву и многим другим материалам, с которыми способно работать гравировальное оборудование. Также отдельные мастера делают их самостоятельно.
Конструктивно насадки (боры) состоят из двух частей;
- хвостовой, зажимаемой в патроне инструмента(диаметр от 0,8 до 8 мм);
- рабочей, которой обрабатываются материалы.
Оснастка классифицируется по двум основным критериям:
- по виду материала, из которого они изготовлены;
- по области использования (назначению).
По типу обрабатываемого материала
По материалу фрезы для гравера бывают следующих типов.
- Из твердых сплавов (твердосплавные) с маленькими и крупными рабочими частями. Насечка на них бывает разного типа. Предназначены для первоначальной либо промежуточной обработки разных по твердости заготовок.
- Стальные с алмазным напылением, применяемые для проведения основных рабочих операций с различными материалами.
- Держатели дисков, которые можно оснастить войлочными, отрезными, резиновыми кругами в зависимости от свойств обрабатываемой детали и характера выполняемых работ.
- Резиновые с добавлением корунда, используемые при обработке металлических заготовок.
- Абразивные, которые используются для выполнения работ по камню, металлу, стеклу, керамике.
- Войлочные, предназначенные для полировки деревянных поверхностей.
Твердосплавная оснастка является качественной, долговечной и относится к ряду дорогих расходных материалов для дремелей. Форма наконечников определяет особенности ее применения. С помощью таких боров-пик хорошо обрабатывать кость, пластик, делать трассировку (обозначать контуры рисунка). Алмазные насадки тоже отличаются качественностью, даже если комплект, в состав которого они входят, относится к разряду дешевых расходников.
На рынке можно встретить набор борфрез, все элементы которого промаркированы каким-либо цветом – он указывает уровень заточки. Помеченные черным – это наиболее производительные боры, а острота зеленых или синих уже похуже. Промаркированные желтым цветом насадки – это оптимальный выбор при выполнении финишной обработки заготовок.
По назначению
Пользоваться гравером с насадками можно не только для гравировки, но и для выполнения других рабочих операций. Разделение расходников, используемых при эксплуатации прямошлифовальных машин, представлено в таблице ниже.
| Выполняемые работы | Применяемые насадки |
| гравирование | подходят рассмотренные выше разновидности |
| сверление | выполняется с помощью стальных или твердосплавных сверл |
| полирование | круги из фетра, хлопка, войлока, наждачной бумаги, кожи, а также специальные приспособления (держатели), которые можно самостоятельно обматывать (например, фетром) |
| шлифование | шлифовальные камни (различной формы и из разного материала) и круги (из наждачной бумаги), кольца алмазные, резиновые цилиндры |
| шпунтование | боры с шарообразной рабочей частью |
| резка | отрезные диски |
| фрезерование | фрезы |
| очистка поверхностей (например, от ржавчины, окалины) | проволочные (стальные), нитяные, тканевые щетки |
| конечная обработка отверстий или полостей | алмазные шарошки |
| создание пазов | конусообразные боры |
Расходники из каждой группы могут использоваться при обработке различных материалов. При этом оснастка для фрезеровки применяется в основном профессионалами.
Конструкция насадки для дрели
Уже много лет при обрабатывании труднодоступных мест детали мастера пользуются такой оснасткой. Это приспособление состоит из нескольких деталей:
- Хвостовик.
- Рабочая часть.
Специальные насадки для дрели по металлу фиксируются в патроне благодаря длинному хвостовику. Его рабочая головка выполняет основную работу — шлифует нужную поверхность. При работе шарошка вращается со скоростью 60 000 об/мин.
Заводы выпускают специальный набор шарошек по металлу. Он состоит из специального инструмента, рабочая головка которого отличается своими габаритами и разнообразной формой. Большой разнообразный конусный ряд помогает подобрать нужную оснастку для выполнения конкретной технологической задачи. Выбирая насадки для гравёра по металлу, учитывают характеристику материала детали, а также её размеры.
Шарошки довольно часто называют борфрезами. Основной деталью таких приспособлений является штифт-хвостовик, который крепится в приводе электрической машинки. Борфреза по металлу для дрели работает на очень высокой скорости — 50−60 тыс. об. мин.
Специальная головка изготовлена из очень твёрдого сплава. В зависимости от поверхности обрабатываемой заготовки, подбирается форма головки борфрезы. Чтобы работа была более эффективной, предварительно изучают возможности детали, её технологические характеристики.
Довольно часто шарошки по металлу для дрели применяют для зачистки сварочных швов. Универсальность этого инструмента позволила применять его в различных отраслях промышленности:
- Изготовление ювелирных украшений.
- Стоматология.
- Медицина.
Для таких работ используются специальные боры, относящиеся к группе твёрдосплавных деталей. Важным отличием борфрезы от других приспособлений считается возможность обработки труднодоступных мест. Длинный хвостовик шарошки, закреплённый в патроне дрели, позволяет проводить обработку поверхности с любой стороны, даже той, к которой очень сложно подступиться.
Такая особенность даёт возможность проводить операцию намного быстрее, не прилагая больших физических усилий. Сегодня промышленность занимается производством нескольких типов шарошек, предназначенных для обработки металлических поверхностей. Они отличаются только материалом изготовления:
- Сталь углеродистая.
- Алмазное напыление.
- Твёрдые сплавы.
Виды шарошек
На рынке присутствует широкий ассортимент борфрез, которые отличаются размерами или своей конфигурацией. Такое многообразие позволяет выбрать нужное приспособление в зависимости от цели использования и структуры обрабатываемого материала.
Цилиндрические шарошки бывают с гладким, зубчатым или сферическим торцом. Они используются для увеличения отверстий под определенным углом. Ими удобно также затачивать инструмент, например, отвертки.
Формы рабочих головок шарошек
Сферическая насадка позволяет отшлифовать сварной шов изнутри с углом в 90 градусов и меньше. С ее помощью можно также зачистить небольшие дефекты металла на детали или убрать подтеки краски, особенно при ограниченном доступе к поверхности.
Овальная форма шарошки по металлу представляет нечто среднее между цилиндрической и сферической. Она предназначена для зачистки торца заготовки и внутренних полостей определенной формы.
Параболическая головка борфрезы бывает скругленной или заостренной. Скругленная головка удобна при формировании канавок или зачистки углублений. Ее пользуются, когда надо прочистить, например, маслопровод. Острая парабола зачищает кромки шестеренок от заусениц, а также внутренние сварные швы в узких местах.
Шарошка для дрели в форме язычка пламени наиболее универсальна, так как соединяет в себе преимущества параболы и бочкообразного овала. Она эффективна при обработке самых сложных поверхностей.
Зенкер — особый борфрез по металлу, применяющийся в обработке цилиндрического или конического отверстия. Он незаменим для формирования внутренней резьбы или снятия ровной фаски с кромки конусного отверстия.
Как выбрать
При подборе учитывают:
- характер выполняемой работы;
- свойства обрабатываемого материала;
- размеры и форму изделия;
- технические характеристики инструмента, с которым комплектуется насадка.

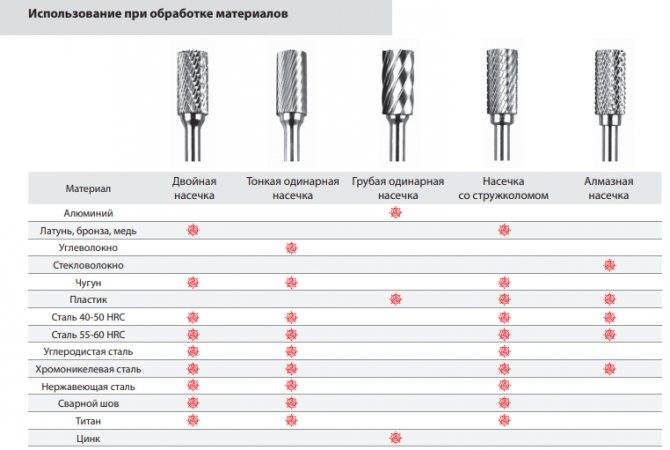

Важными характеристиками насадок является нарезка зубьев:
- стандартная – применяется для зачистки заусенцев и снятия фасок;
- редкие зубья – такой шарошкой обрабатывают детали из алюминия и меди;
- твердосплавные зубья – используются для работ с чугуном и нержавеющей сталью;
- ультратонкая нарезка – обеспечивает высокий уровень шлифовки.
Наибольшую производительность демонстрирует шарошка с двойной заточкой головки.
При подборе следует принимать во внимание параметры электроинструмента, на который она будет устанавливаться: мощность и количество оборотов. Еще одним параметром выбора является скорость вращения электроинструмента
Для электродрели не подойдет шарошка из твердых сплавов: при фрезеровке металлов она не сможет работать на паспортных режимах резания, и приобретение будет невыгодно
Еще одним параметром выбора является скорость вращения электроинструмента. Для электродрели не подойдет шарошка из твердых сплавов: при фрезеровке металлов она не сможет работать на паспортных режимах резания, и приобретение будет невыгодно.
Мнение эксперта
Торсунов Павел Максимович
Лучший вариант для обработки металлов дрелью — модель из быстрорежущей стали.
Важными параметрами любой борфрезы являются диаметр и длина хвостовика. Масса металла хвостовика гасит возможную вибрацию, и по возможности нужно выбирать максимально доступный диаметр.
Длина же является фактором, способствующим вибрации, что особенно проявляется на металле с неравномерной структурой. Поэтому она должна точно соответствовать предполагаемым видам обработки.
Виды инструмента и особенности его конструкции
Шарошки производятся в различном конструктивном исполнении, а для их изготовления, как уже говорилось выше, могут использоваться разные материалы.
По строению борфрезы могут быть:
- одноконусной конструкции;
- двухконусными;
- трехконусными.
Разнообразными могут быть и формы головки такого инструмента. Так, встречаются шарошки с головкой конусной, цилиндрической, шаровидной, овальной или полуовальной формы. Выбор того или иного типа инструмента зависит как от характера технологических задач, так и от геометрических параметров изделия, которое предстоит обрабатывать.
Формы рабочих головок шарошек
Различаются шарошки и по материалу изготовления. В зависимости от данного параметра это могут быть:
- инструменты, изготовленные из углеродистой стали;
- алмазные шарошки, на рабочую часть которых нанесено напыление алмазной крошки;
- абразивные шарошки, которые также могут выполняться с напылением на рабочую часть или полностью изготавливаться из абразивного материала;
- твердосплавные шарошки, на металлический хвостовик которых напаяна рабочая головка из твердого сплава.
Борфрезы из углеродистой стали Шарошки, для изготовления которых применяется углеродистая сталь, чаще всех остальных используются для работы в комплекте с электрической дрелью или шуруповертом. Это могут быть как шарошки по дереву для дрели, так и инструмент, предназначенный для обработки металлических изделий. Одним из главных достоинств такой борфрезы является ее невысокая цена.
Зубья шарошек из углеродистой стали сильно изнашиваются при работе с твердыми металлами
Используя этот металлический инструмент, даже в бытовых условиях можно выполнять обработку углублений сложной конфигурации, устранять на изделиях острые края, создавать ровные и аккуратные отверстия и увеличивать диаметр уже имеющихся.

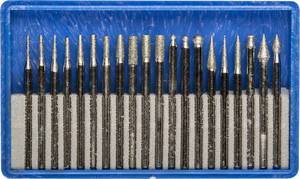

Шарошки с алмазным напылением
Шарошки алмазные, которые также могут использоваться в комплекте с ручным электроинструментом, – это уже профессиональный инструмент. С его помощью можно выполнять тонкую шлифовку и расточку отверстий. Такие инструменты демонстрируют свою эффективность не только при обработке хрупких материалов, таких как стекло или керамика, но и при выполнении работ с высокопрочными материалами, где металлические шарошки просто бессильны.
Профессиональные насадки с алмазным напылением
Алмазная шарошка – это именно тот инструмент, которым оснащаются гравировальные установки, позволяющие обрабатывать мельчайшие детали, наносить на поверхность изделий различные узоры и надписи. Обработанная при помощи алмазной шарошки поверхность отличается минимальной степенью шероховатости.
Абразивные шарошки
С точки зрения применения шарошка абразивная, изготовленная методом напыления, мало чем отличается от инструмента алмазного типа. За счет высокой твердости своей рабочей части шарошка абразивная может успешно применяться для обработки таких материалов, как металл, пластик, керамика и стекло, бетон, искусственный и натуральный камень, кирпич и др. Как и инструменты двух предыдущих категорий, шарошка абразивная может выполняться в любых формах и размерах, а также использоваться в комплекте с дрелью и шуруповертом.
Корундовые шарошки
Рабочая часть, которой оснащена шарошка абразивная, изготавливается методом напыления или целиком выполняется из абразивного материала, в качестве которого чаще всего используют электрокорунд. Шарошечное долото из абразива отличается низкой стоимостью, но и служит значительно меньше, чем даже металлический инструмент.
Шарошки с головкой из твердого сплава
Шарошки, рабочая часть которых выполнена из твердого сплава, используются преимущественно в производственных условиях. Твердосплавные шарошки, которыми оснащаются мощные и высокооборотистые электроинструменты, применяются для обработки материалов, отличающихся высокой твердостью, – чугуна, жаропрочной и нержавеющей стали, титановых сплавов и др.
Шарошки по металлу с твердосплавной головкой
Шарошки именно данного типа являются оптимальным выбором в тех случаях, когда необходимо качественно обработать сварные швы. Твердосплавные инструменты, рабочая часть которых также может иметь различную конфигурацию, отличаются исключительно длительным сроком эксплуатации.
Шарошки что такое для чего применяются
Шарошки еще называют борфрезами и бурами шарового, конусного, цилиндрического и других типов, в зависимости от формы насадки. Конструктивно насадка состоит из двух частей — это хвостовая часть цилиндрической формы для фиксации в патроне дрели, а также рабочая область или головка. Если с хвостовиком насадки все просто, то с рабочей частью нужно разобраться подробно, так как форма головок бывает разной, от чего зависят способности инструмента по достижению конечного результата.
Это интересно!Аналогом шарошек являются фрезы по дереву на дрель, служащие для проделывания соответствующих вырезов и форм в деревообрабатывающих материалах. Шарошки служат для применения совместно со специализированными электроинструментами, которые способны развивать скорость вращения шпинделя до 60 тысяч оборотов в минуту. К таковым инструментам относятся станки ЧПУ. Дрель развивает скорость до 7-8 тысяч оборотов в минуту, поэтому применение борфрез в этом инструменте является неправильным, но возможным. Если необходимо обработать металлическую заготовку, то в единичных случаях применение дрели допустимо.
Шарошки по металлу для дрелей имеют упрощенные формы головок, что позволяет обеспечить их функциональность в патроне маломощных инструментов. Для изготовления борфрез используются разные материалы, обладающие высокой прочностью. Это легированные и инструментальные сорта стали, которые положительно влияют на функциональность, а также имеют продолжительный срок службы.
