Садовый измельчитель из циркулярки своими руками

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Основные узлы измельчителя

Конструкция измельчителя состоит из нескольких элементов:

• Измельчительный механизм;
• Бункер;
• Привод;
• Рама с кожухом (корпусом).

Некоторые образцы измельчителей имеют дополнительные узлы:

• Механизм для продвижения материала;
• Сито для первичной сортировки измельчённой массы;
• Приёмный бункер для измельчённого мусора.

Основными элементами конструкции являются измельчительный механизм и привод. Именно они выполняют поставленную задачу, а остальные узлы служат для повышения эффективности или выполняют дополнительные функции. Задача, выполняемая приводом, проста и однообразна — он обеспечивает вращение рабочего вала. Функции, которые осуществляет измельчитель, несколько сложнее и зависят от его конструкции. Рассмотрим их внимательнее:

Измельчительный механизм

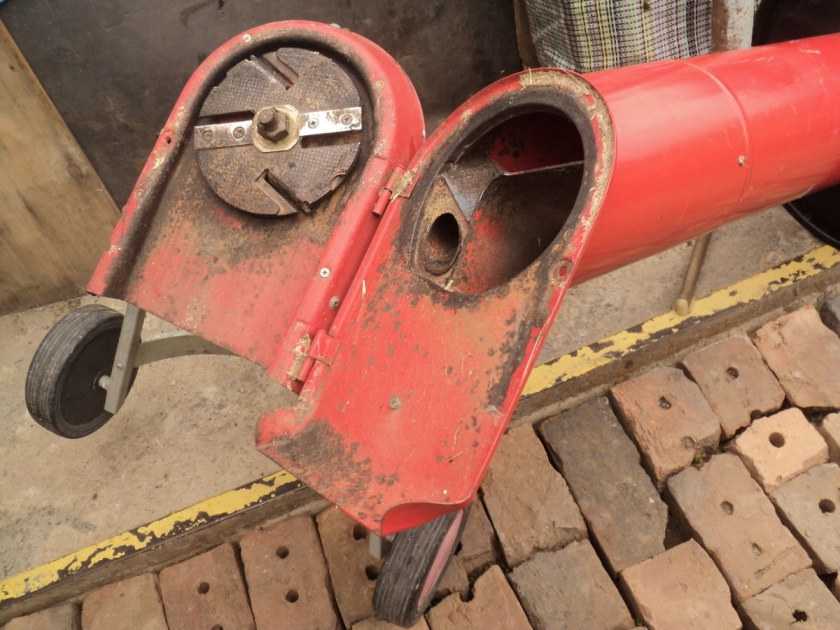

Этот узел производит разрушение зелёной массы при помощи режущего инструмента, установленного на вращающемся валу. Существует несколько заводских вариантов конструкции измельчительных механизмов:

• Ножевой дисковый. Напоминает принцип действия овощерезки в кухонном комбайне. Ножи установлены на плоском диске по направлению от центра к краям диска, подача измельчаемого материала производится под углом около 30° к поверхности. Предназначен для переработки относительно тонких веток и стеблей диаметром до 2 см.

• Фрезерная конструкция. Режущий орган представляет собой ножевой вал от электрорубанка, набор фрез или дисковых пил, установленных на общем валу и разделённых шайбами. Существует ещё одна разновидность конструкции подобного типа, состоящая из двух одинаковых ножевых валов, вращающихся синхронно. Валы настраиваются таким образом, чтобы ножи встречались в одной точке на фронтальной поверхности вращения, что способствует проталкиванию материала внутрь установки. Конструкция способна обрабатывать материал до 8 см в диаметре, но работать с сырыми ветками или стволами деревьев не рекомендуется, так как щепа от них эластична и быстро забивает проходы шредера.

• Фрезерно-турбинная ножевая конструкция. Представляет собой некое подобие ножевого вала, но имеющее конусообразную форму. Ножи крепятся на двух обручах, расположенных по краям режущей поверхности, что облегчает изготовление рабочего органа и снижает расход металла. Установка способна работать с сухим или сырым материалом, разного размера или твёрдости — в зависимости от размера режущего органа.

Для самостоятельного изготовления наиболее удобны:

• Двухвалковые конструкции, состоящие из рабочих вальцов фуганочного типа с 4 ножами каждый.
• Дисковая конструкция.
• Пакет из дисковых пил (как вариант, из фрез по дереву, установленных тем же способом — на общем валу).

Выбор того или иного варианта производится исходя из собственных возможностей и предпочтений. Кроме того, большую роль играет оснащённость оборудованием, станками, позволяющими изготовить и собрать определённый вариант режущего органа. Если собственных станков не имеется, необходимые детали следует заказать у токаря, что обойдётся в некоторую сумму денег, но результат будет вполне профессионально выполнен.

Тип и мощность двигателя

Для вращения рабочего вала используются электрические или бензиновые (дизельные) двигатели. Выбор привода обусловлен его наличием, степенью мощности, возможностями участка. Для работы электродвигателя надо иметь подключение к сети (а если двигатель трёхфазный, то ситуация несколько усложняется), тогда как бензиновые моторы способны действовать более автономно. Имеется ещё одно преимущество бензиновых двигателей — они позволяют регулировать скорость вращения рабочего вала путём изменения подачи горючего, тогда как электрические устройства работают в единственном скоростном режиме. Кроме того, мощность бензиновых устройств обычно намного выше, хотя существуют и электродвигатели с высокой мощностью. Для создания универсальной установки, способной работать с материалом разного размера и прочности, рекомендуется использовать мотор, способный развивать мощность около 4 кВт. Эта величина определена опытным путём и делает возможной переработку в домашних условиях практически любого типа материала.

Изготовление дискового измельчителя

Сделать такой агрегат несложно. Чтобы сделать самодельный дисковый измельчитель веток понадобится следующий набор материалов:

• Листовой металлопрокат толщиной 4 мм для изготовления бункера и защитного кожуха.
• Крепежные метизы.
• Полоса толщиной из крепкой, закаленной стали на изготовление ножей. Можно использовать рессору из грузового автомобиля.
• Металлопрокат для изготовления рамы. Идеально подойдет профильная или круглая труба, также можно подобрать готовый остов.
• Маховик или материал для его изготовления.
• Вал диаметром 20 мм. Можно приобрести готовый или заказать токарю.
• Два 307 подшипника.
• Обоймы подшипников, которые в последующем будут приварены к раме.

В домашних условиях выполнить такую работу невозможно, понадобится помощь токаря-фрезеровщика. Из рессоры или полосы вырезаются ножи и прикрепляются к маховику с углом наклона в 30 градусов. Затем изготавливается рама и загрузочный бункер. Собирается воедино конструкция из ножей, маховика, вала, подшипников, их обойм и рамы.

Устанавливается защитный кожух и загрузочный бункер. Финальный аккорд — установка двигателя и соединение его с рабочим органом посредством ременной или прямой передачи. В случае выбора ременной передачи необходимо предусмотреть механизм регулировки натяжения ремня. После покраски работы по изготовлению самодельного измельчителя веток дискового типа можно считать законченными.

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

• бункера;
• привода;
• измельчительного механизма;
• металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

• бункером для измельченного органического мусора;
• проталкивателем;
• ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

• фрезерный, для переработки твердой древесины;
• ножевой универсальный;
• валковый, для перемалывания тонких веток деревьев и кустарников;
• с вращающимися турбинами для измельчения толстых веток;
• молотковый, для утилизации тонких веток;
• триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Создание измельчителя с наборным пакетом дисковых пил

Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.

Чертеж измельчителя с наборным пакетом дисковых пил

Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший зазор, это будет способствовать застреванию мелких веток.

Лучше воспользоваться электродвигателем, который при работе практически бесшумный и не выделяет в атмосферу вредные вещества. Для дробления грубого материала можно использовать мотоблок, который обладает большой мощностью. Двигатель следует размещать на движимой опоре, чтобы была возможность регулировать натяжение привода.

Раму под шредер можно сварить с помощью швеллеров, уголков или профилированных труб из металла. К основанию конструкции можно приварить упорный брус из металлопрофиля, который станет опорой для стеблей и веток при дроблении

При создании постаментов для подшипников важно не сделать перекос. Оси двигателя и вала должны быть в параллельных плоскостях. Пакет из 15 наборных пил на шпильке М20

Пакет из 15 наборных пил на шпильке М20

Особое внимание заслуживает конструкция бункера. Его можно выполнить из листового металла. Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей

С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа

Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей. С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа.

Размер приемного раструба должен быть больше длины рук, чтобы защитить их от повреждения. Эта также способствует возможности направлять ветки в измельчитель под удобным углом.

Такой садовый измельчитель веток и травы своими руками способен справиться как с мягкими отходами, так и с твердой толстой древесиной. Однако главной его проблемой является засорение пространства между пилами, которое нуждается в регулярной чистке.

Садовый измельчитель из стиральной машины

Старая стиральная машина советского производства с металлическим корпусом – это техника, содержащая в себе практически все необходимые детали для сборки садового шредера. Потребуются только ножи с крепежом, а также провод на удлинитель.

Чтобы изготовить режущую насадку, можно воспользоваться старой пилой по дереву.

Из инструментов понадобятся:

• угловая шлифовальная машина;

• плоскогубцы;

• гаечные ключи;

• отвертка;

• электродрель;

• молоток;

• рулетка с маркером.

Двигатель стиральной машины имеет небольшую мощность (у разных моделей разную), указываемую в инструкции к бытовой технике либо на табличке электромотора. Из-за того, что обычно ее значение не превышает 500 ватт, с помощью создаваемого агрегата можно будет перемалывать только солому или траву.

Шредер из стиральной машины изготавливают так.

• Обрезают корпус машинки по высоте, чтобы было удобно работать с агрегатом.

• Сбоку внизу вырезают в нем прямоугольное отверстие болгаркой шириной 20 см, а высотой – 7 см, предназначенное для выброса перемолотых растений.

• Вокруг прорези делают из жести подобие кожуха, который будет направлять травяную массу в емкость для сбора, предотвращая при этом ее разлетание по сторонам.

• Делают ножки.

• Прикрепляют корпус к подставке.

• На валу электродвигателя сверлят 2 отверстия диаметром по 7 мм. Затем на него насаживают втулку с резьбой, а также отверстиями на конце длиной более 5 см, фиксируя ее болтами.

• Под дном короба крепят электромотор с помощью шпилек с гайками.

• Внутри кожуха закрепляют на втулке ножи, располагая их выше отверстия для выброса травы или на одном уровне с ним.

• Короб прикрепляют сваркой либо болтами к подставке.

В результате получится техника, подобная показанной на фото ниже.

Пусковая кнопка подойдет от переделанной стиральной машинки. Нужно только позаботиться о том, чтобы подсоединить достаточной длины удлинитель.

Устройство и работа траворезки из стиральной машинки современного образца показаны в видео

Материалы и инструменты

Большую часть составляющих шредера можно подобрать из запасов, имеющихся в домашнем хозяйстве. К примеру, рама прекрасно собирается из металлических уголков, швеллера и труб. Электродвигатель, как правило, покупается либо берется у мини-трактора. Используемая фреза должна быть обязательно с крупными зубцами, а дисковые пилы – обладать диаметром от 100 до 200 миллиметров. Если работа происходит с валом, то шестерни приобретаются в количестве пары штук, то же относится и к шкиву, а также к самому валу – их должно быть два. Ножи можно будет сделать из рессор автомобиля при наличии фрезерного станка.

Из инструментов стоит подготовить перфоратор, гаечные ключи, болгарку, а также прибор для сварки и набор креплений.

Правила эксплуатации

При работе с любым электрическим прибором следует соблюдать технику безопасности. Траворезка не исключение! Чтобы устройство не испортилось, нужно знать основные правила эксплуатации:

1. Механизм заклинит, если в устройство положить сырые ветки или траву.
2. Нельзя делать закладку сырья большим объемом. Все должно быть в меру.
3. Включенное устройство всегда должно быть под присмотром.
4. Механизм имеет колющие и режущие элементы, поэтому нельзя к устройству подпускать детей.
5. Чтобы устройство не намокло под дождем, его устанавливают под навесом.
6. Внутрь аппарата не должны попадать посторонние предметы, такие как стекло или металл.
7. Если что-то застряло внутри, аппарат отключают от сети и только потом достают застрявшую деталь.
8. Электрические провода должны быть изолированы.

Первый запуск аппарата делают очень осторожно, так как он является самым опасным

Сучкодробилка

Материалом для изготовления мотоблочного измельчителя будет служить швеллер 250. Дополнительно потребуется шкив сечением 87 миллиметров, и ножи длиной 100 миллиметров от электрорубанка. Необходимо соорудить приемный бункер, в который и будут загружаться разнообразные ветки. Бункер оснащается неподвижным острым дисковым ножом, который и будет измельчать ветки. Лучше брать диски диаметром примерно 80 мм. Диск крепится на болты М8. Таким образом, ножи не будут постоянно забиваться мелкой трухой при переработке дерева.

Главное, правильно выбрать угол наклона при установке ножа. Тогда ветки будут измельчаться буквально в мгновение.

Измельчитель веток электрический своими руками

Можно сделать садовый измельчитель с электродвигателем, тогда и возни с измельчением будет меньше, но должно быть место для подключения, что проблематично в разных местах участка. В принципе, он нисколько не отличается от вышеописанного. Для такого измельчителя потребуется диск диаметром 20 миллиметров с тремя овальными отверстиями для последующего крепления ножек. Оптимальным будет двигатель в 3 кВт, но можно взять и помощнее. Диск можно разместить горизонтально, по желанию, можно установить и вертикально. Его еще называют измельчитель щепы.

Следует продумать установку пары подшипников, верхний будет опорным, а нижний – обычным.

В принципе, такой садовый измельчитель имеет небольшой недостаток – он довольно шумно работает, это все исправляется проверкой балансировки диска. Так же можно, слегка наклонить рукав, подающий ветки, будет рубить по лучше.

Материалы и инструменты для работы

Много компонентов для шредера можно выбрать из валяющихся дома в хозяйстве деталей. Если взять раму, то она отлично образуется из железных уголков, труб и швеллера.

Электрический двигатель часто приобретается или снимается у небольшого трактора. Применяемая фреза должна обладать большими зубчиками, а циркулярные пилы иметь d: 100-200 мм.

Когда работа связана с валом, тогда покупается по паре штук шестерён, валов, а ещё шкивов. Ножи возможно смастерить из рессор автомашины на фрезерном станке.

В качестве инструментария нужно взять: болгарку, перфоратор, ключи для гаек, сварной аппарат и комплект крепежа.

Как самостоятельно собрать режущий элемент

Для изготовления фрезерного ножа вам понадобятся:

• дисковые пилы (10-12 шт.). Их количество может отличаться от указанного, как в меньшую, так и в большую сторону. Чем больше установлено дисков, тем более мелкая щепа получится на выходе;
• штанга резьбовая М20;
• подшипники (внутренний Ø 20 мм);
• плотный мягкий пластик для изготовления шайб-прокладок;
• шайбы и гайки для крепежа.

1. На шпильку (её диаметр 20 мм совпадает с отверстием пил) надеть диск.
2. Между соседними дисками следует установить вырезанную из пластика шайбу. Она необходима, чтобы режущие кромки соседних пил (они шире, чем полотно диска) не цеплялись одна о другую.
3. Крайние диски фиксируют шайбами и гайками. В результате у вас получится вал, с расположенными на нём дисковыми пилами. Осталось установить штангу с пилами на раму, при помощи подшипников, втулок и хомутов.

Способы утилизации древесины

Есть несколько способов утилизации древесных отходов. В настоящее время можно воспользоваться как сторонними услугами, так и избавиться от них подручными средствами:

1. Можно использовать ветки как отопление для дачи или дома.
2. Сервисные компании за отдельную плату прибудут на место и проведут полный комплекс технологических работ по утилизации, выдав соответствующую бумагу.
3. Также можно развести костер на своем участке. Сжигать отходы нужно порциями, чтобы пламя было небольшим.
4. Ветки можно переработать в садовый компост. Для этого можно воспользоваться щеподробилкой.

Щеподробилка — специальное оборудование для измельчения веток, которое можно приобрести в специализированных магазинах, а можно сделать самостоятельно. Конструкция очень простая: внутри корпуса крутится фреза, которая перемалывает ветки. Привод осуществляется за счет электрического или бензинового двигателя. Также есть ручные модели, но они менее эффективны.

Для начала потребуется изучить чертежи веткоизмельчителя, и своими руками тогда сделать его будет не так сложно. Можно использовать схему, где в качестве привода используется стандартная болгарка, так как ее мощности вполне хватает для перемалывания веток.
