Гудронатор — спецтехника для перевозки и распределения битума, которая используется для нанесения на дорожное покрытие специальной пленки из вяжущего вещества (битума или битумной эмульсии). С помощью такой техники можно наносить гидроизоляционные слои, выполнять подготовку дороги для укладки асфальтобетона и выполнения иных операций.
Как устроен гудронатор для битума
Конструкционно гудронатор включает такие компоненты:
- емкость, где хранится вяжущее вещество (контейнер, цистерна);
- система отопления (подогревательная установка);
- система распределения вяжущего вещества (распределительно-циркуляционная система);
- насосная установка.
Контейнер — основа, одно из главных устройств гудронатора. Он теплоизолирован, имеет горловину, датчики уровня и температуры вяжущего вещества, клапан для подключения насосного оборудования и вспомогательные устройства (зависит от устройства гудронатора конкретного типа). Насосный клапан находится внизу гудронатора — с его помощью осуществляется подача битума в распределительно-циркуляционную систему.
Внутри контейнера гудронатора находятся трубы с циркулирующим в них теплоносителем, которые подключены к специальной горелке. Горячий воздух проходит через эти трубы и разогревает вяжущее вещество, постоянно поддерживая оптимальную для него температуру. Продукты сгорания выходят через вытяжную трубу контейнера (находится в верхней части).
Около контейнера расположена распределительно-циркуляционная система и части системы битумной коммуникации:
- трубы распределения;
- клапаны;
- трубопровод;
- насосное оборудование
- и т. д.
Как работает гудронатор
Максимально просто принцип работы гудронатора можно описать следующим образом:
- Насос выполняет забор битума из контейнера.
- Под давлением подает вещество к трубам распределения.
- Битум наносится на дорожное покрытие при помощи форсунок.
Система распределения гудронатора обычно объединена с циркуляционной битумной системой. Вместе эти системы обеспечивают постоянное перемешивание вяжущего вещества в контейнере, чтобы оно нагревалось равномерно. Трубы могут складываться по мере выполнения работы и заменяться на трубопровод нужной длины.
Все вышеописанные конструкционные элементы установлены на шасси, а насосный привод работает либо от своего силового агрегата, либо от коробки отбора мощности спецмашины.
Классы гудронаторов
Спецтехника подразделяется на 3 основных класса:

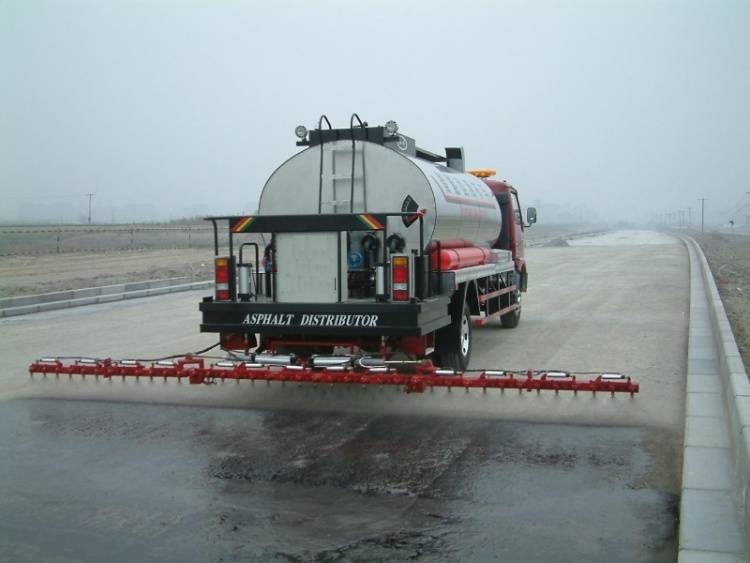

- Самоходная (автономный гудронатор).

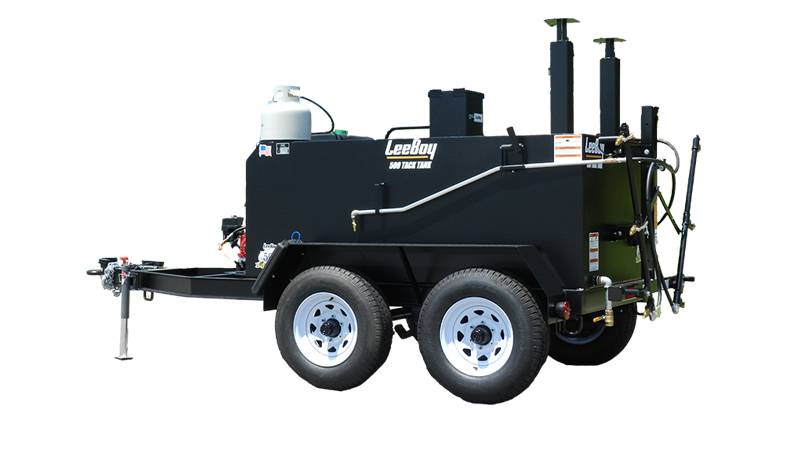

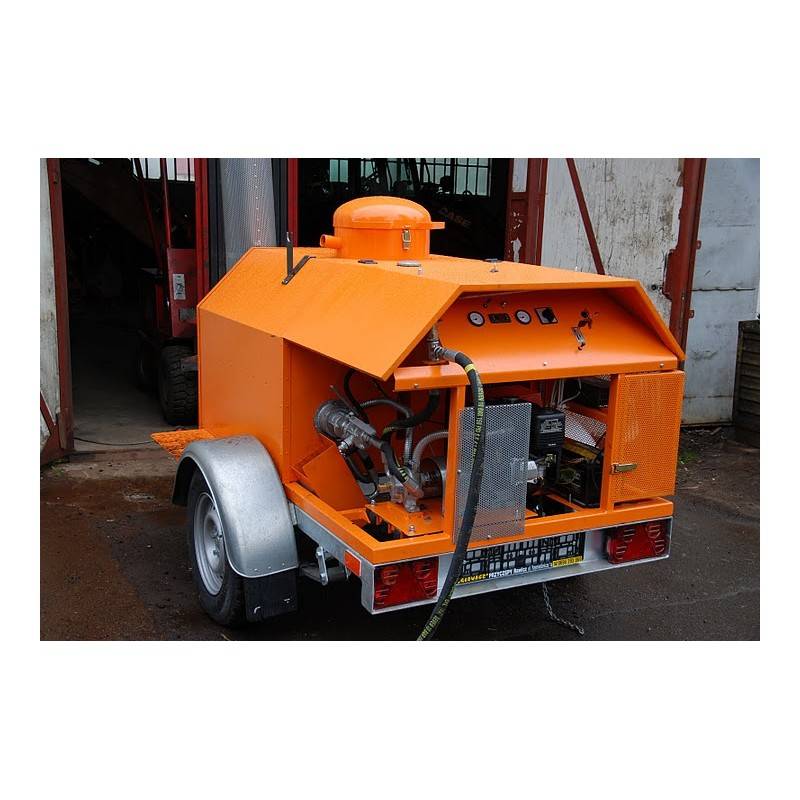

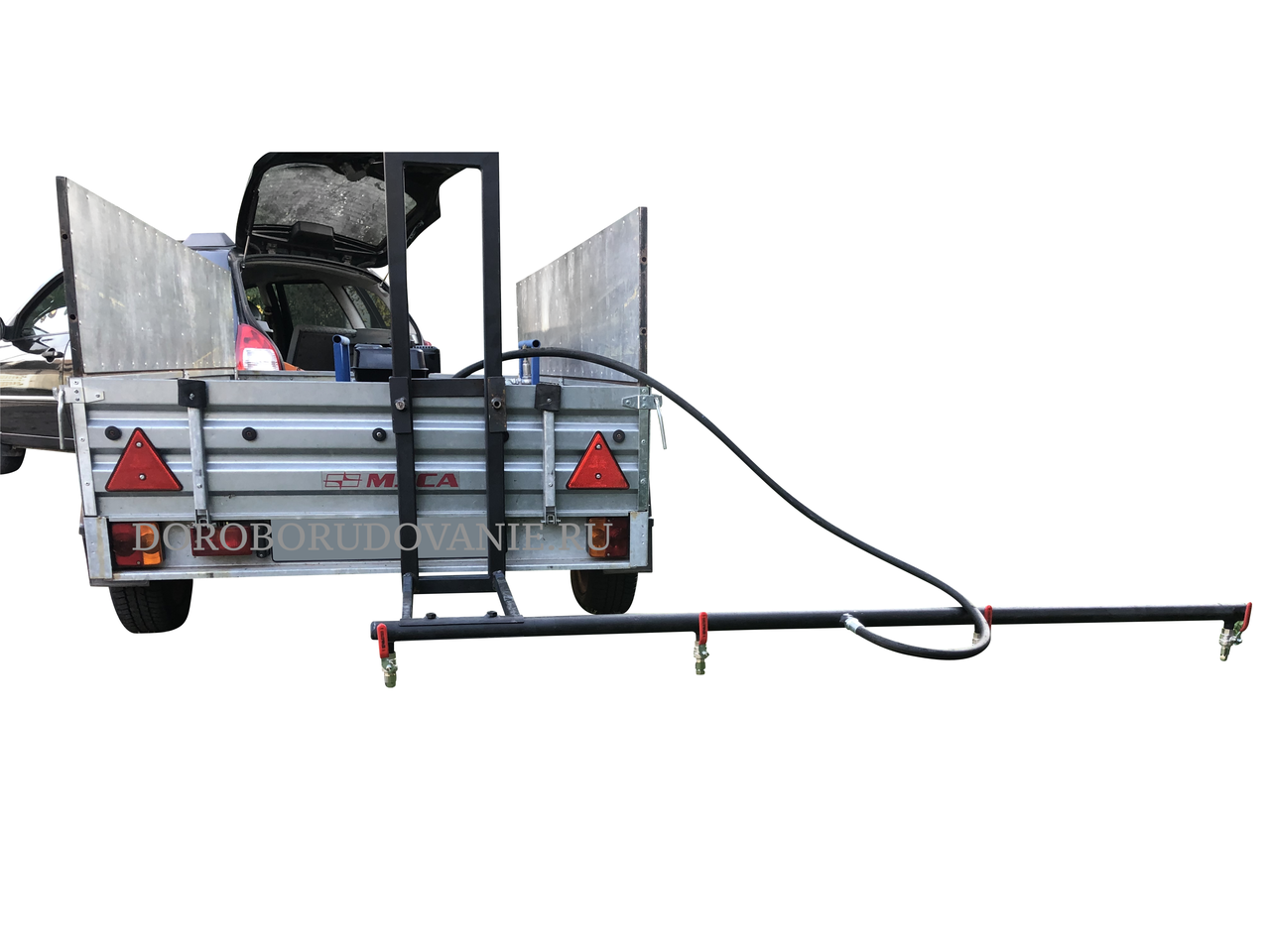

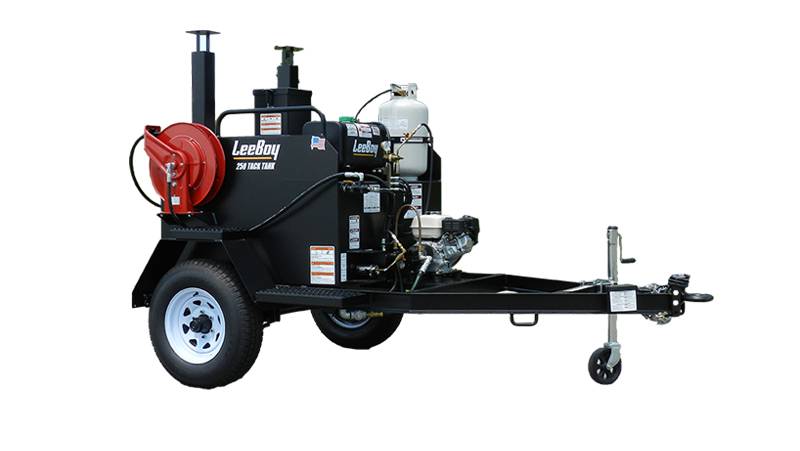

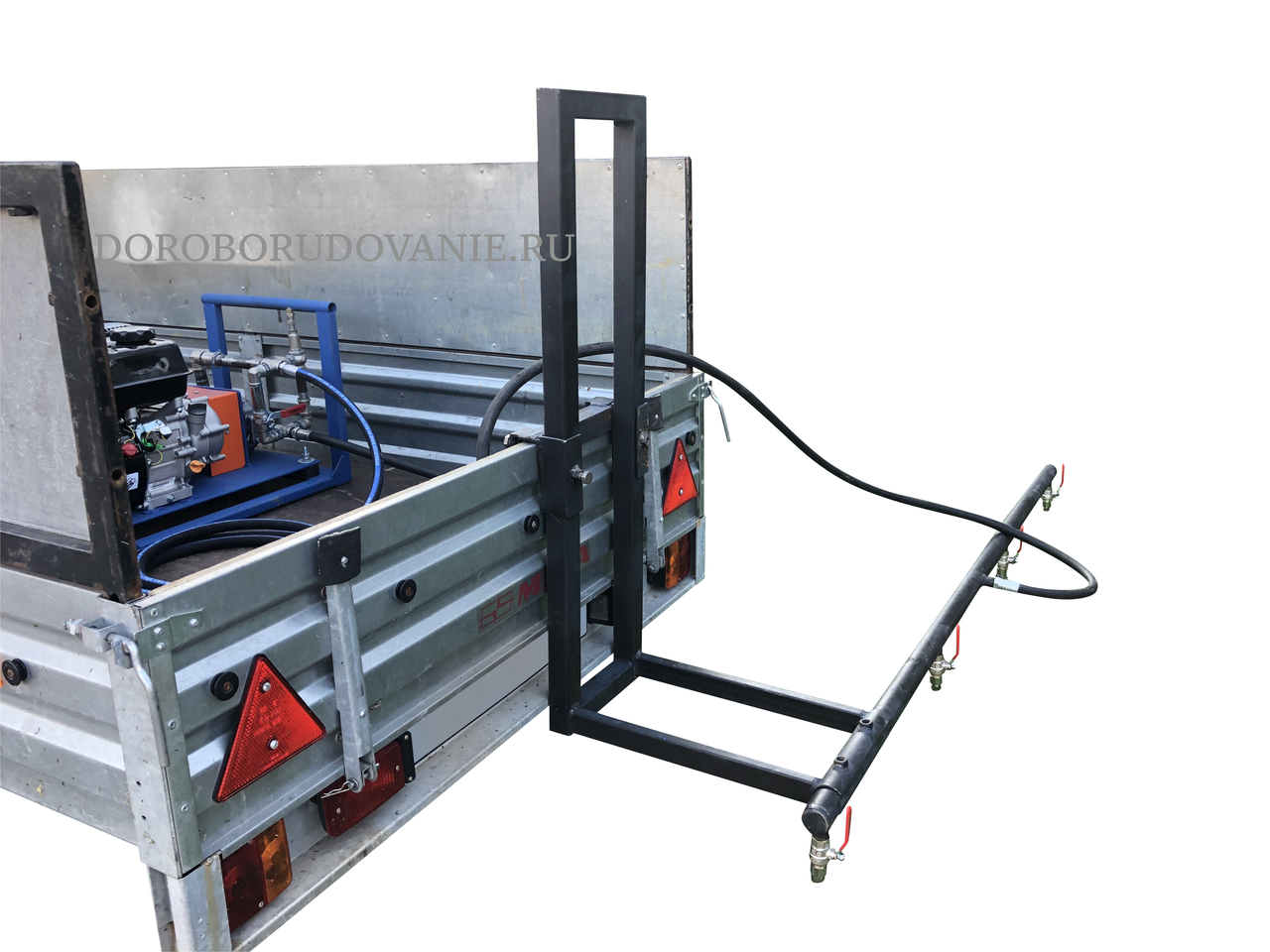

- Полу- или прицепная (прицепной гудронатор).
- Съемная.
Автономные гудронаторы монтируются на шасси серийных грузовиков. На прицепные спецмашины устанавливают собственные моторы, которые могут агрегатироваться с различными транспортными средствами. Съемная спецтехника монтируется на платформы самосвалов или бортовых авто.
Также гудронаторы могут отличаться друг от друга по типу емкости, в которой находится вяжущее вещество (цистерна чемоданного, круглого или эллиптического сечения), виду используемой горелки (газовая, жидкостная) и прочим параметрам — все зависит от модели и конкретного производителя гудронатора.
Ключевые параметры гудронаторов
Среди главных технических характеристик гудронаторов:
- объем емкости для битума;
- скорость подогрева вяжущего вещества;
- нормы розлива;
- ширина розлива;
- масса;
- габариты.
К примеру, скорость подогрева вяжущего вещества может варьироваться от 2 до 10 градусов в час, норма розлива — 0.2–5 литров на квадратный метр, а ширина розлива составлять порядка 0.1–500 см. Прицепные гудронаторы обычно имеют емкости объемом от 1 до 3 кубических метров (кубометров), автономные гудронаторы оснащаются цистернами 8–15 кубометров.
Устройство поверхностных обработок из белого щебня
9. Данный способ устройства поверхностных обработок заключается в приклейке зерен щебня к покрытию битумной эмульсией.
. Для устройства щебеночных поверхностных обработок используют быстро- и среднераспадающиеся катионные эмульсии, отвечающие требованиям «Технических указаний по приготовлению и применению дорожных эмульсий» ВСН 115-75.
11. Составы эмульгаторов, рекомендуемые для приготовления катионных эмульсий, приведены в табл. .
Наименование вещества | Количество вещества, вводимого | |
в воду, % массы воды | в битум, % массы битума | |
БП-3 | – | 2 |
Соляная кислота | 1 | – |
БП-3 | – | 1 |
ОП-1- | 1 | – |
Уксусная кислота | 0,7 | – |
Амины C17 – C21 | – | 1 – 2 |
Соляная кислота | 1 | – |
. Для приготовления катионных эмульсий, используемых для устройства поверхностных обработок на дорогах с движением преимущественно легковых автомобилей, следует применять битумы марок БНД-60/90, БНД-90/130, БН-60/90, БН-90/130 (ГОСТ 22245-76 «Битумы нефтяные дорожные вязкие»).
13. Для приготовления катионных эмульсий, используемых для устройства поверхностных обработок на дорогах с большой грузонапряженностью, с движением преимущественно грузовых автомобилей, а также в районах с резко континентальным климатом, рекомендуется применять полимерно-битумное вяжущее (ПБВ). ПБВ приготавливают на эмульсионной базе путем введения в битум марки БНД-60/90 или БНД-90/130 дивинилстирольного термоэластопласта (ДСТ) (ТУ 38-40374) в количестве 2 – 2,5 % к массе битума. Технология приготовления ПБВ приведена в «Методических рекомендациях по строительству асфальтобетонных покрытий с применением полимерно-битумного вяжущего» (Союздорнии. М., 1975).
14. Технология приготовления катионных эмульсий из битумов и ПБВ и их свойства должны соответствовать ВСН 115-75.
15. Концентрация вяжущего в эмульсиях, используемых для поверхностных обработок, должна быть не менее 50 %.
16. Температура нагрева эмульсии при производстве работ в сухую и жаркую (свыше +20 °С) погоду не ограничивается. Во влажную погоду при температуре воздуха ниже 20 °С эмульсия должна иметь температуру 40 – 50 °С. Если с эмульсионной базы получена холодная эмульсия, ее следует подогреть в автогудронаторе при транспортировании к месту работ.
17. Для устройства поверхностных обработок с применением катионных эмульсий рекомендуется использовать щебень из трудношлифуемых изверженных горных пород марки не ниже 1000 фракций 5 – 10, 10 – 15 или 15 – 20 мм с преимущественно кубовидной формой зерен. В щебне не допускаются примеси пыли и глины, поэтому загрязненный щебень перед использованием необходимо промыть.
18. Прочность приклейки щебня битумной эмульсией предварительно проверяют испытанием по методике, приведенной в приложении .
19. Нормы расхода щебня и эмульсии назначают в соответствии с табл. .
20. Покрытие, на котором устраивают поверхностную обработку, непосредственно перед распределением эмульсии тщательно очищают от пыли и грязи механическими щетками, а при сухой жаркой погоде смачивают водой.
Фракция щебня, мм | Расход щебня, м3 на 1000 м2 уложенного покрытия | Расход эмульсии при концентрации вяжущего 50 %, л на 1 м2 уложенного покрытия |
5 – 10 | 9 – 11 | 1,6 – 1,8 |
10 – 15 | 11 – 12 | 1,8 – 2,0 |
15 – 20 | 12 – 14 | 2,0 – 2,4 |
21. Эмульсии в количестве 0,5 – 0,7 л/м2 (примерно 30 % нормы) разливают автогудронатором. Для их равномерного розлива необходима бесперебойная работа сопел и насоса, а также постоянная скорость перемещения автогудронатора.
Щебень в количестве 6 – 9 м3 на 1000 м2 покрытия (примерно 60 – 70 % нормы) равномерно распределяют по слою эмульсии самоходным распределителем Д-708А, автомобилем-самосвалом с навесным приспособлением (рис. ) или другим механизмом, обеспечивающим равномерное распределение щебня. Названный механизм должен двигаться на расстоянии не более 20 м от автогудронатора и рассыпать щебень перед собой, не допуская наезда на слой эмульсии.
Сразу после распределения щебня разливают эмульсию в количестве 1,0 – 1,4 л на 1 м2 покрытия (примерно 70 % нормы), затем распределяют щебень в количестве 2,7 – 3,5 м3 на 1000 м2 покрытия (примерно 30 – 40 % нормы).
. Прикатывают слой поверхностной обработки за 3 – 4 прохода легкого (5 т) катка с металлическими вальцами или катка на пневматических шинах с давлением в них не более 5 атм.
Операцию прикатки следует производить в момент начала распада эмульсии.
Рис. 1. Принципиальная схема распределителя щебня:
а – кузов автомобиля с распределителем; б – конструкпия распределителя; 1 – распределитель; 2 – цепь; 3 – гофрированное кровельное железо
. После окончания работ по устройству поверхностной обработки в течение 1 – 2 суток скорость движения автомобильного транспорта ограничивают до 40 – 60 км/час.

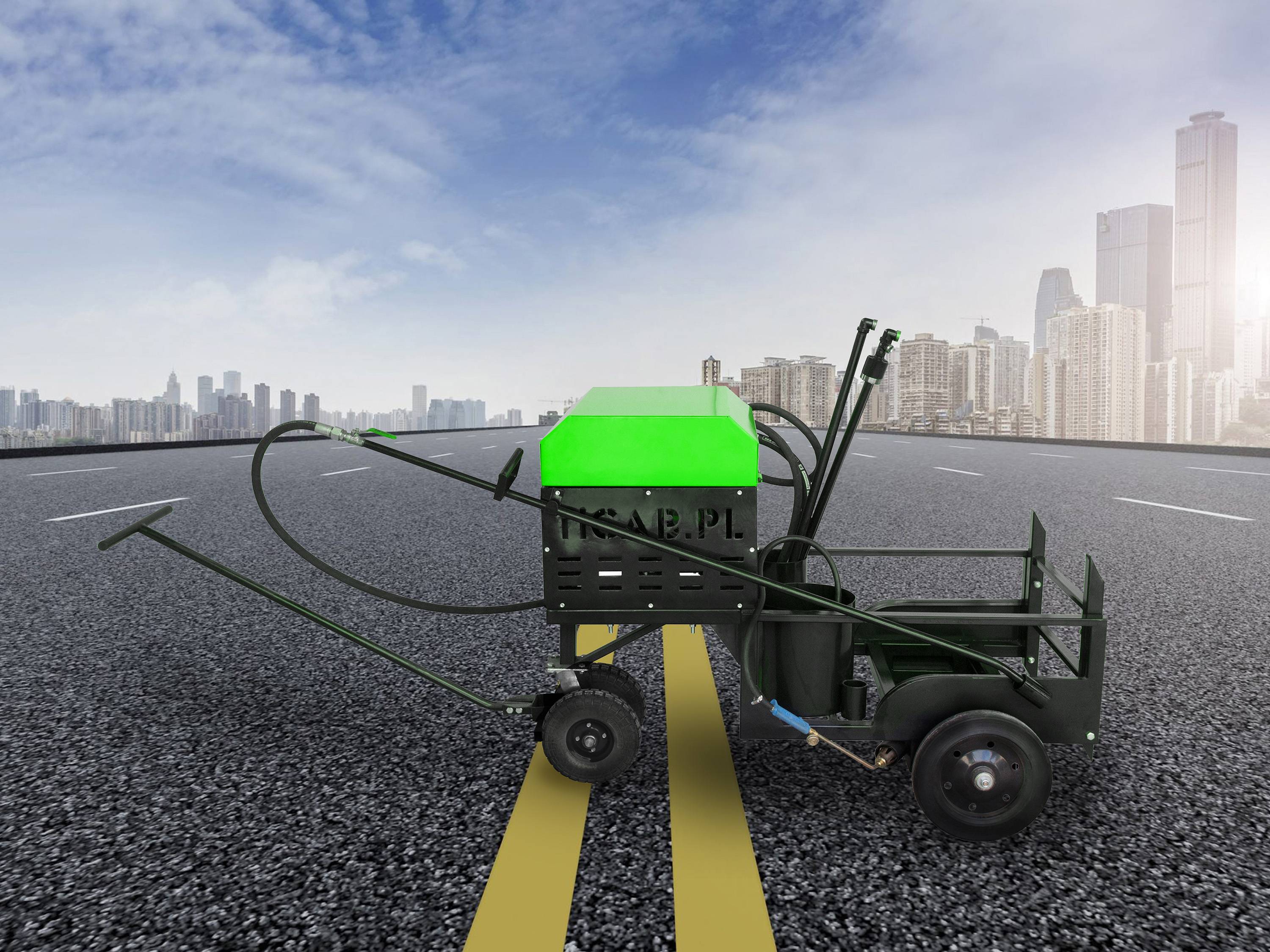

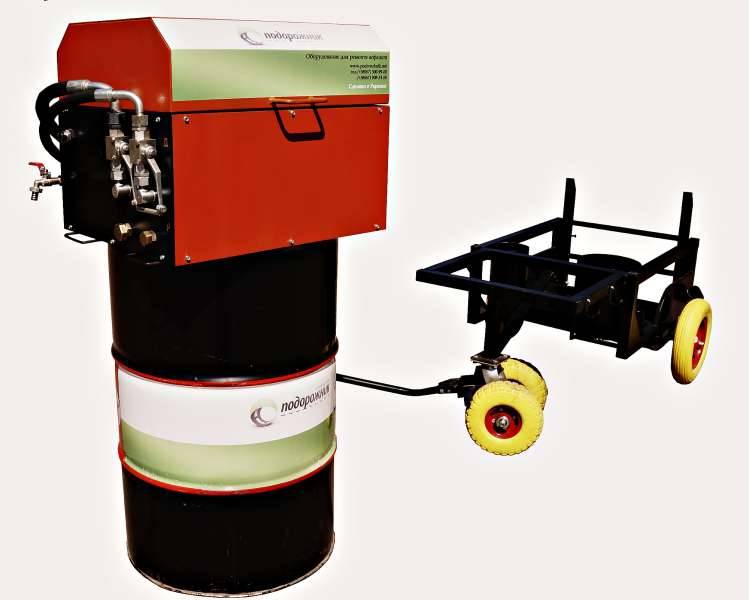

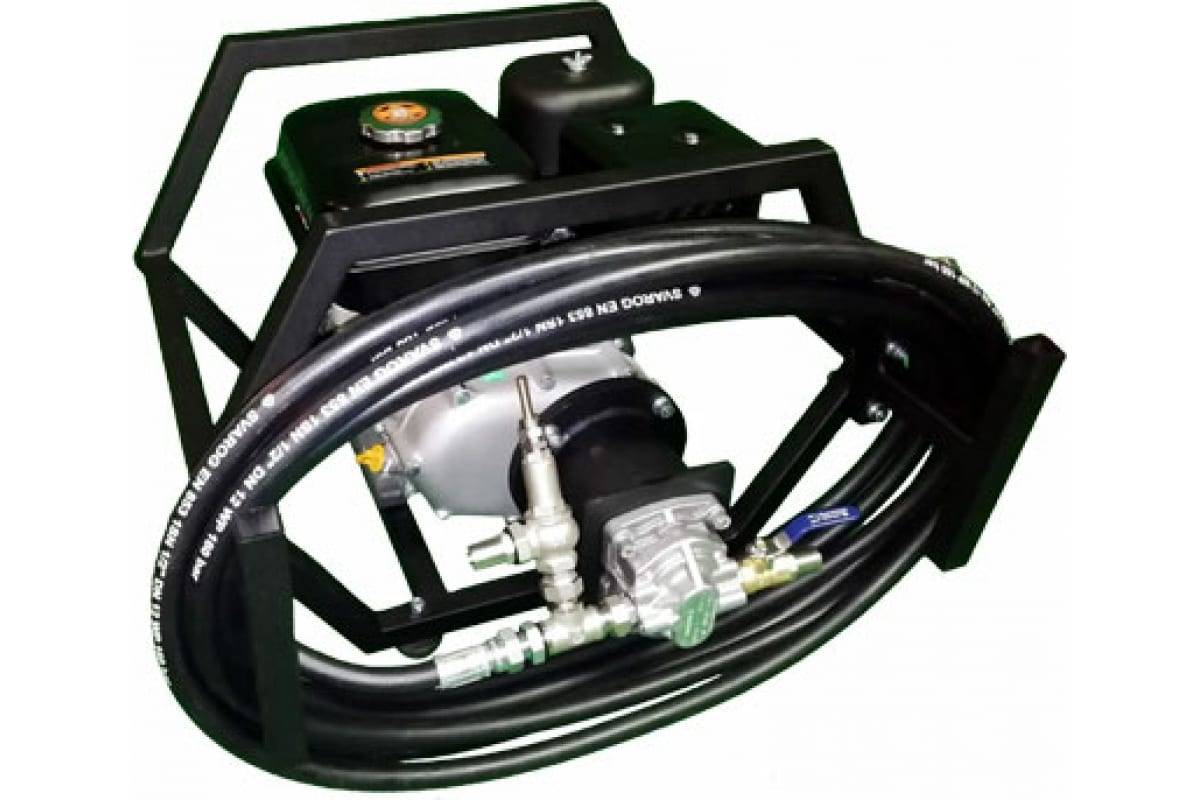

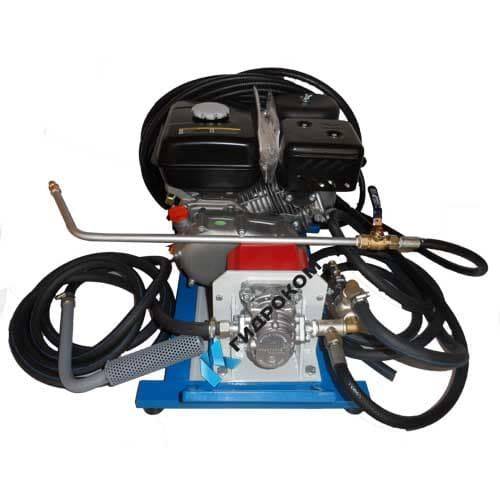

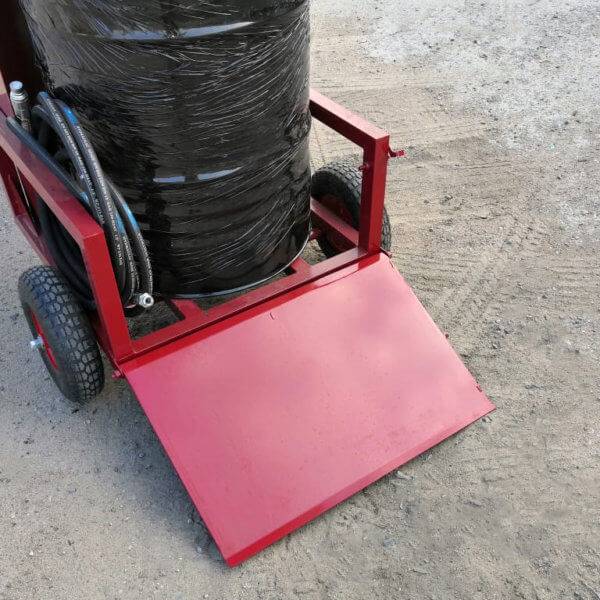

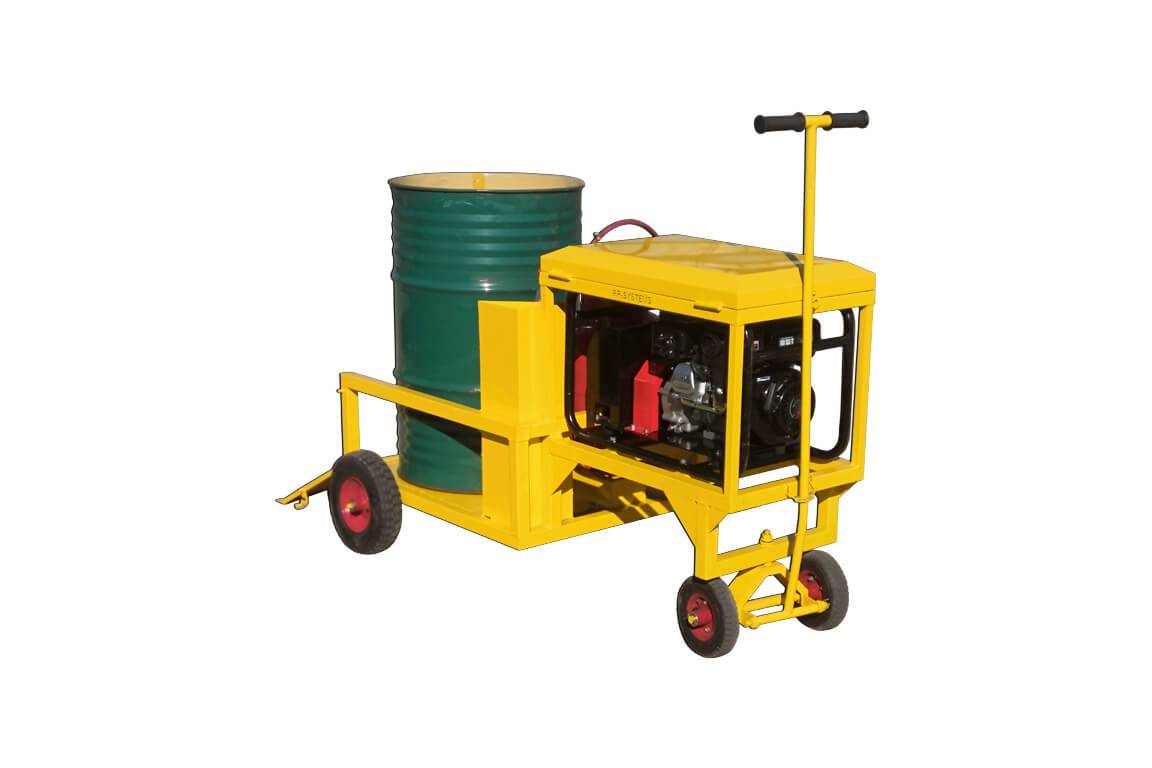

гудронатор ручной характеристики .
| Ручной гудронатор ГОССАМЕР |
Нажми для просмотра |
| ||||||||||
| Ручной гудронатор ГОССАМЕР |
Нажми для просмотра |
| ||||||||||
| Как работает малогабаритний гудронатор КДМ 3391 |
Нажми для просмотра |
| ||||||||||
| Гудронатор MADROG, part 3 |
Нажми для просмотра |
| ||||||||||
| Мини гудронатор ГОССАМЕР |
Нажми для просмотра |
| ||||||||||
| СИСТЕМА ТОЧНОГО ДОЗИРОВАНИЯ завода дорожной техники “Регион 45” |
Нажми для просмотра |
| ||||||||||
| АВТОГУДРОНАТОР АC C41R на базе ГАЗ NEXT |
Нажми для просмотра |
| ||||||||||
| Насос Битумный для Автогудронатора |
Нажми для просмотра |
| ||||||||||
| Распылитель битумной эмульсии ГОССАМЕР |
Нажми для просмотра |
| ||||||||||
| Новый автогудронатор АС-43253М |
Нажми для просмотра |
| ||||||||||
| Мини гудронатор ГОССАМЕР |
Нажми для просмотра |
| ||||||||||
| Madrog TV Термос бункер кохер для литого асфальта Madrog MK4500 |
Нажми для просмотра |
| ||||||||||
| Автогудронаторы MASSENZA (HD) |
Нажми для просмотра |
| ||||||||||
| Гудронатор |
Нажми для просмотра |
| ||||||||||
| Ручной гудронатор для подгрунтовки под асфальт |
Нажми для просмотра |
| ||||||||||
| UniTrans in action |
Нажми для просмотра |
| ||||||||||
| АВТОГУДРОНАТОР АС 4000, отзыв, УФА, Стройгарант, завод дорожной техники “Регион 45” |
Нажми для просмотра |
| ||||||||||
| Комбинированная машина на базе автогудронатора MASSENZA |
Нажми для просмотра |
| ||||||||||
| Битумозаливщик прицепной Р-45.БЗ 1500П, испытание |
Нажми для просмотра |
| ||||||||||
| Управление форсунками автогудронатора |
Нажми для просмотра |
| ||||||||||
| Битумный насос – ДС 125 (устройство и принцип работы) | Bitumen pump – DS 125 |
Нажми для просмотра |
| ||||||||||
| Динамическое управление форсунками автогудронатора |
Нажми для просмотра |
| ||||||||||
| Madrog TV: Автогудронатор SMB, part 1 |
Нажми для просмотра
Важное значение в процессе дорожного строительс тва имеет качественн ое и точное распределе ние битумных…
Тэги:
| Madpatcher.wmv |
Гудронатор – описание распылителя
Специальный гудронатор, который по своему принципу работы является распылительным устройством, используется в строительной и ремонтно-дорожной сфере. В системе имеется несколько различных распылителей, с помощью которых на голое дорожное полотно наноситься слой гудрона и прочих разогретых битумов. Специальная насадка регулирует плавную подачу вещества, а также ширину полос нанесения и количество материала. Управление осуществляется с помощью автоматики, либо вручную. Устройство гудронатор может быть оборудовано непосредственно на базе самого грузового автомобиля, либо на любом прицепном механизме.
Основные требования, предъявляеме к автогудронаторам
Основными требованиями, предъявляемыми к автогудронаторам, являются: – равномерность распределения битумных материалов с точным дозированием норм розлива на единицу поверхности; – возможность розлива под давлением; – обеспечение сохранения температуры материала при транспортировании его без подогрева и возможность подогрева битума в процессе транспортирования до рабочей температуры 160-180 °С; – возможность забора материалов на битумной базе из битумохранилищ и битумоплавильных котлов; – возможность транспортирования битумных материалов на значительные расстояния и с требуемыми скоростями; Автогудронаторы предназначены для перевозки и распределения под давлением горячих или холодных битуминозных материалов (битумов, дегтей, эмульсий) при постройке и ремонте черных, гравийных и щебеночных дорог способом пропитки, полупропитки или поверхностной обработки, для промасливания и стабилизации грунта при постройке улучшенных грунтовых дорог и аэродромов методом смешения. Автогудронаторы монтируются на автомобильных шасси или компонуются на полуприцепах и автомобильных седельных тягачах. Конструкция автогудронаторов предусматривает выполнение следующих операций с битумными материалами: равномерное их распределение, согласно установленным нормам розлива, распределение ручным распределителем, сохранение температуры в цистерне при транспортировании материалов без подогрева, подогрев в цистерне до рабочей температуры, забор из битумоплавильных котлов и битумохранилищ, перекачивание минуя цистерну, транспортирование к месту работ.
Автогудронаторы состоят из цистерны, автошасси или тягача, системы обогрева, систем перекачки и распределения битума. Машины классифицируют по емкости цистерны и по типу привода битумного насоса на моторные и безмоторные (с приводом от двигателя автомобиля). ГОСТ 27911—2019 предусматривает автогудронаторы двух видов — с цистернами емкостью 3500 и 7000 л.
Цистерна — сварная, изготовлена из листовой стали, в поперечном сечении имеет форму овала, большая ось которого расположена горизонтально. Полость цистерны разделена волнорезом (установленным для смягчения гидравлических ударов) на два сообщающихся отсека. Наверху переднего отсека имеется обечайка горловины, которая служит для наполнения цистерны битумом при установленном сетчатом фильтре, а также является лазом для осмотра, очистки и ремонта цистерны. Обечайка горловины закрывается крышкой с прокладкой при помощи рычага, шарнирно прикрепленного к кронштейну, и откидного болта с гайкой.
В переднем отсеке установлена труба, которая верхней частью входит в колпак и сообщается с атмосферой. Труба служит для слива излишка подогреваемых битумных материалов и уравнивания давления в цистерне с атмосферным. В заднем отсеке сверху и снизу обечайки приварены фланцы для установки клапана. Тарелка клапана открывает или закрывает отверстие во фланце, сообщая или разобщая полость цистерны с большим краном. В транспортном положении клапан закрыт.
Через заднее днище в полость цистерны проходят две U-образные жаровые трубы, предназначенные для подогрева битумного материала стационарными горелками. Для сохранения его температуры цистерна термоизолирована слоем стеклянного волокна и облицована листовой сталью. Внутри цистерны проходит труба, соединяющая полость цистерны с трубопроводом циркуляции. В цистерне установлен указатель уровня битумного материала. При наполнении или опорожнении цистерны поплавок указателя своими стойками двигается по направляющей цистерны, поворачивает валик и установленный на нем зубчатый сектор, который находится в зацеплении с конической шестерней, расположенной на оси стрелки, указывающей количество материала в цистерне. Ось стрелки установлена в кронштейне, прикрепленном к заднему днищу цистерны, и выходит наружу через сальник, предотвращающий вытекание битумного материала из цистерны.
Цистерну устанавливают опорами на деревянные брусья, которые ставят на раму шасси и крепят к ней хомутами. Коммуникация цистерны состоит из большого крана, шестеренного насоса, малых кранов и трубопроводов: циркуляции, приемного, выдачи, напорного, возврата и промывки коммуникации.
Битумовоз
Битумовозы, как и гудронаторы созданы для доставки битума на место проведения работ. Но, битумовозы еще и могут распределять битум по дорожному полотну, а также имеют такие особенности:
- объем битумовоза — емкости для битума может составлять 15–40 кубометров;
- емкость для битума обычно имеет круглое или эллиптическое сечение;
- распределительная рейка — отсутствует;
- битумовоз с подогревом — заданный температурный режим может сохраняться внутри цистерны при движении на сотни км.
- Генераторная.
- Электрическая.
- Дизельная (горелка).
Также емкость для битума может иметь 2 (или больше) отсеков с горловинами.
Устройство битумовоза
Конструкционно устройство битумовоза выглядит так:
- ходовая часть;
- самонесущая колба с термоизоляционным слоем;
- датчики температуры и уровня битума;
- система подогрева вещества (жаровые трубы);
- система погрузки/разгрузки.
Ходовая битумовоза — база грузового автотягача. Есть масса модификаций таких баз с различными габаритами, методами крепления и монтажа самонесущей колбы (емкости). Все зависит от конкретного грузового автомобиля, на шасси котором выполнен битумовоз.
Самонесущая колба — термос. Она имеет толстый термоизоляционный слой из листовой стали 4–5 мм. Внутри него находится 12-15-сантиметровый утеплитель с армированной сеткой из металла. Именно сетка не позволяет перемещаться вяжущему веществу в битумовозе.
Емкость битумовоза оснащена системой регуляции циркуляции перевозимого вещества, благодаря которой битум не расслаивается даже при транспортировках на довольно длительные расстояния.
По бокам спецмашины монтируются специальные волнорезы торосферической формы и донышки. Сзади расположен разгрузочный клапан для слива вещества из емкости. Нагревание битума осуществляется специальным устройством с жаровыми трубами, насосным оборудованием и горелкой, как и в гудронаторах.
Согласно технологическим спецификациям и нормативным актам загружать жидкий битум можно при поддержании температуры 230 градусов. В процессе транспортировки эта температура сохраняется, а ее контроль обеспечивают специальные датчики. Заливка выполняется сверху, слив — самотеком (иногда прибегают к помощи насосного оборудования для ускорения процесса).
Преимущества битумовозов
Очевидно, что, к примеру автономные гудронаторы и битумовозы с подогревом — разные машины. Поэтому если вам необходимо перевезти битум на дальнее расстояние — обязательно выбирайте битумовоз в нашей компании, ведь он:
- специально предназначен для этой цели;
- гарантирует максимально жесткую сцепку с автомобильным тягачом;
- имеет систему предотвращения розлива битума;
- гарантирует невоспламеняемость вещества;
- оснащен надежными прочными клапанами;
- может передвигаться в самых разнообразных климатических условиях.
Просто свяжитесь с менеджером и сообщите ему, сколько жидкого битума нужно перевезти в битумовозе. Он подберет наиболее оптимальный вариант конкретно для вашей ситуации.

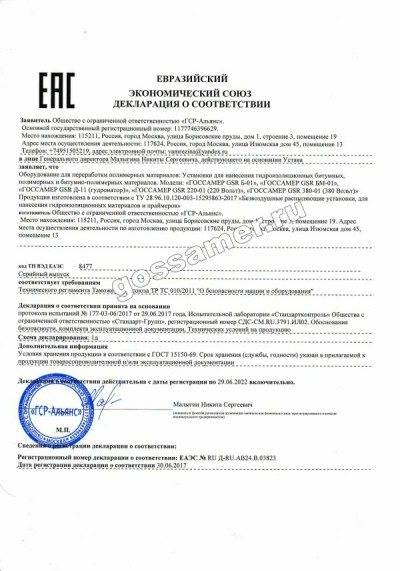

Сертификат соответствия и Декларация EAC на Ручной Гудронатор Москва
ЗАКАЗАТЬ ПОДРОБНУЮ ИНФОРМАЦИЮ
Желающие могут получить практические навыки применения и нанесения дорожных и гидроизоляционных материалов жидкая резина, посетив ООО «ГСР-АЛЬЯНС».
Для правильного выбора и применения материалов и оборудования представленных на сайте gossamer.ru необходимо получить, внимательно прочитать и понять
этикетки, паспорта, технические инструкции и технологические карты на приобретаемую продукцию. Производитель гарантирует высокое качество и потребительские свойства продукта при использовании его потребителем по назначению и при соблюдении рекомендованных правил перевозки, хранения и применения продукта. Изготовитель и продавец не несут ответственности за не правильное использование материала, а также за его применение в целях и условиях, не предусмотренных инструкцией.

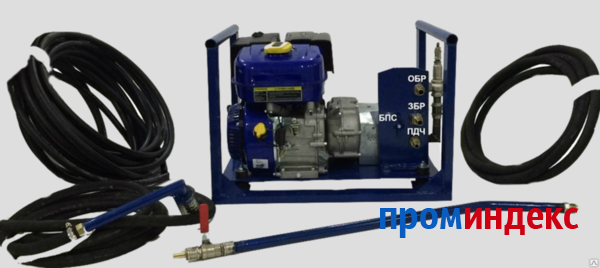

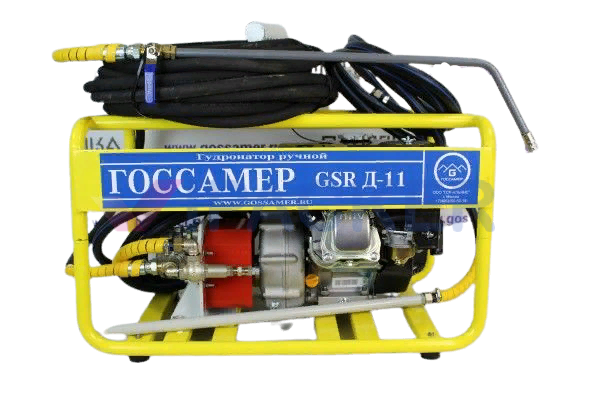

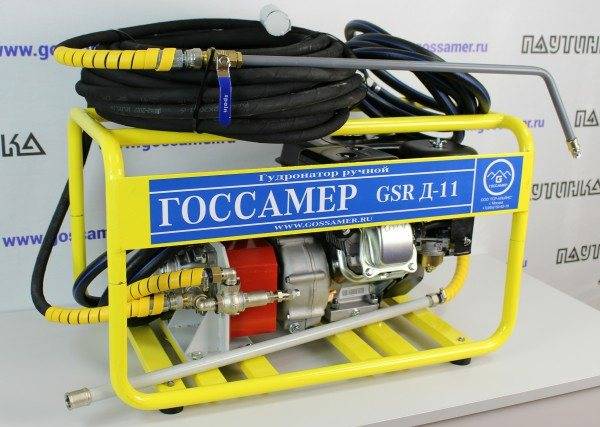

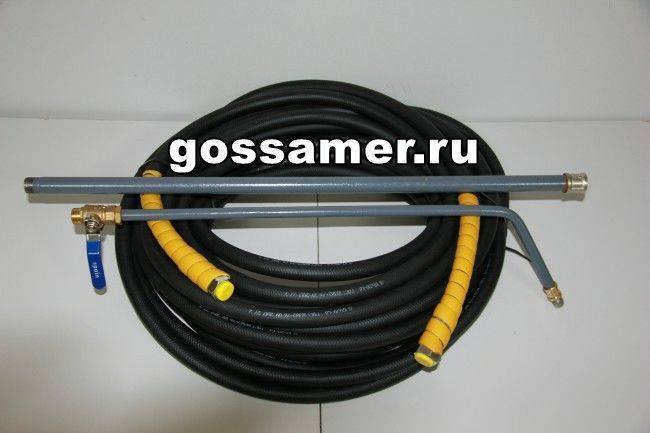

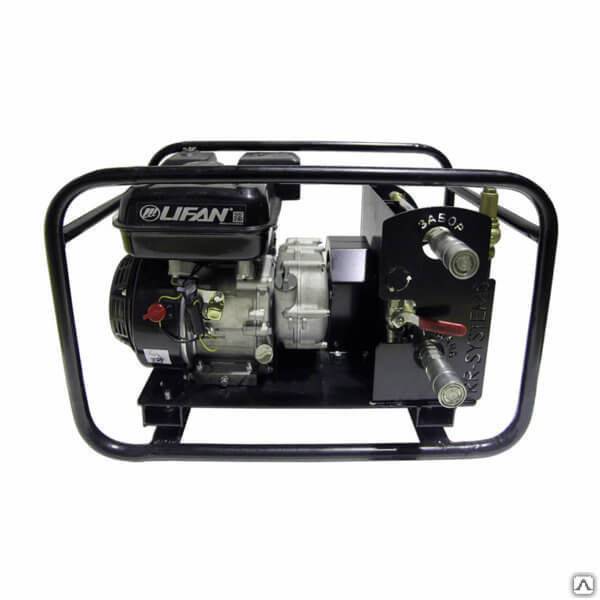

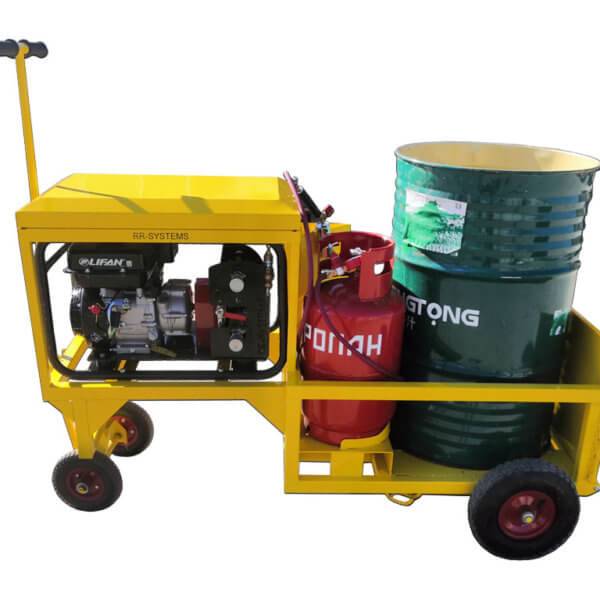

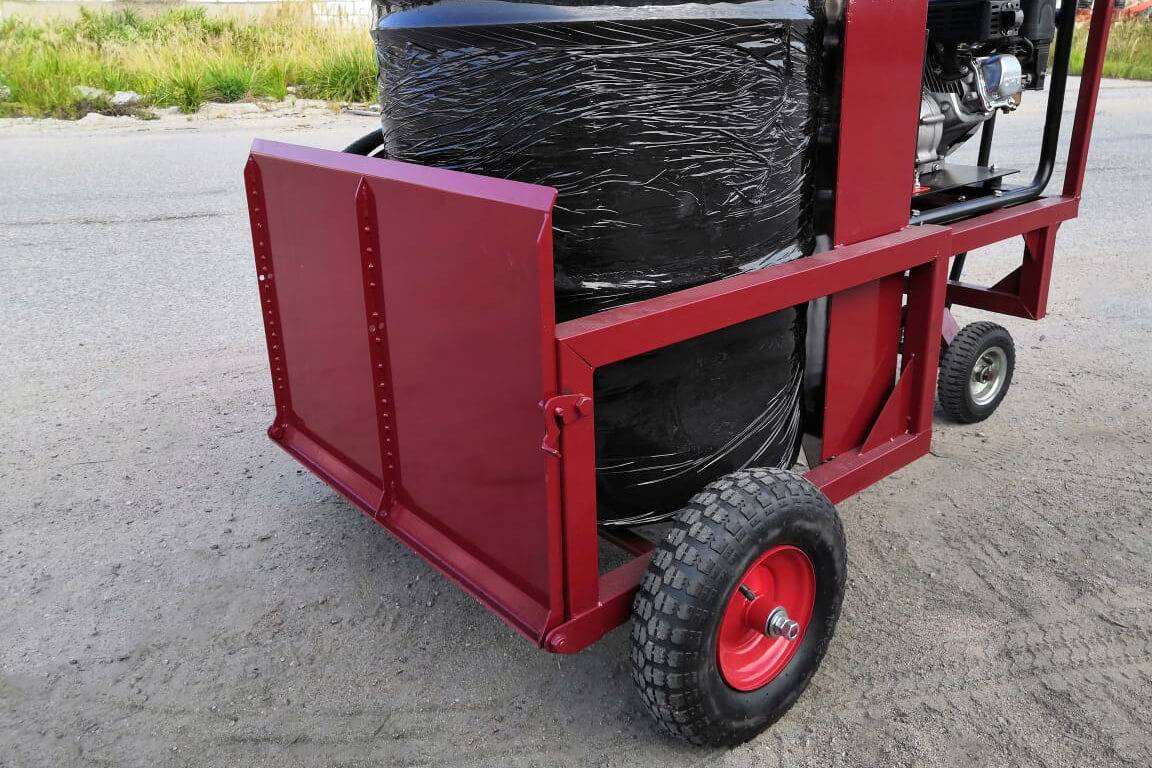

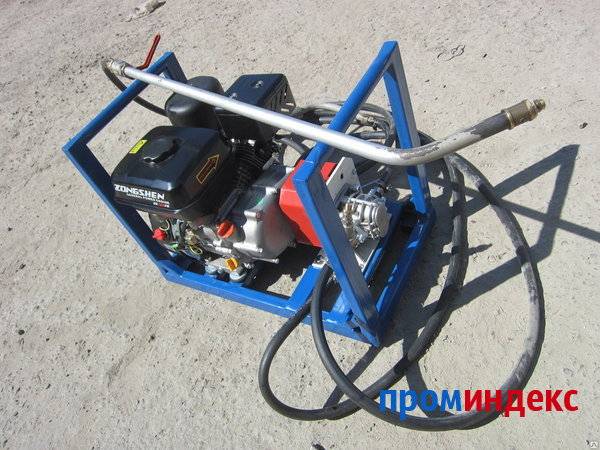

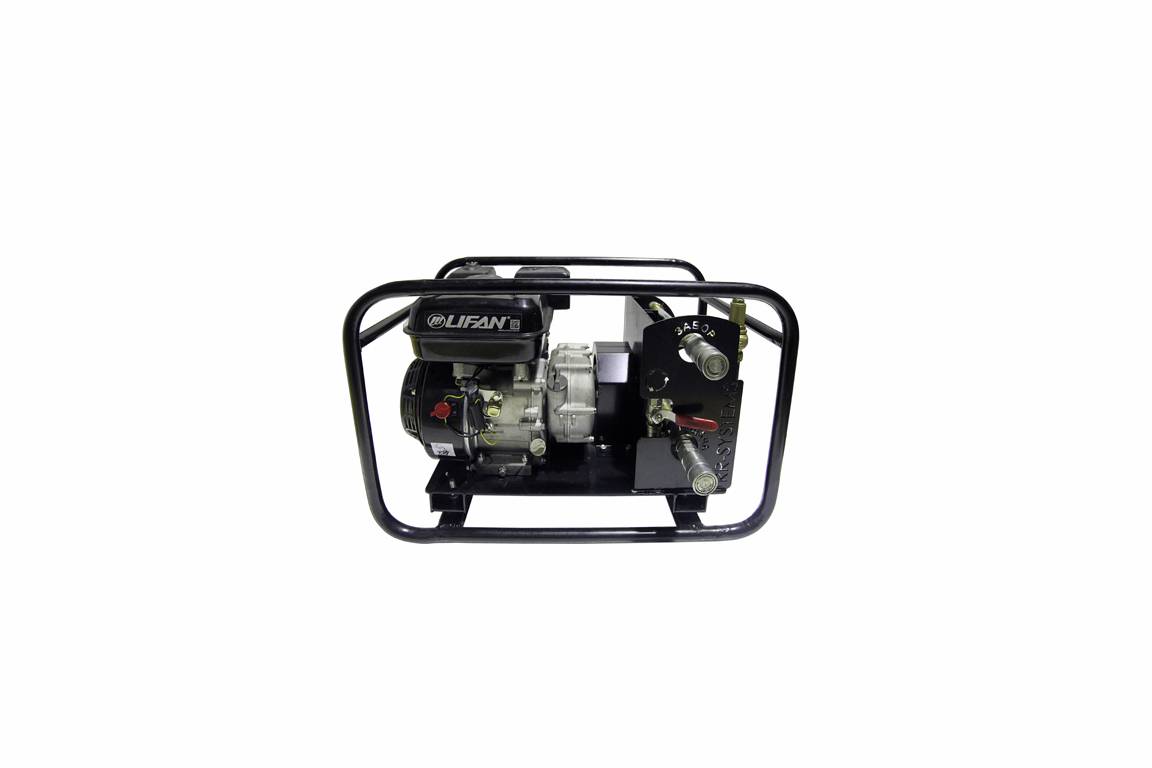

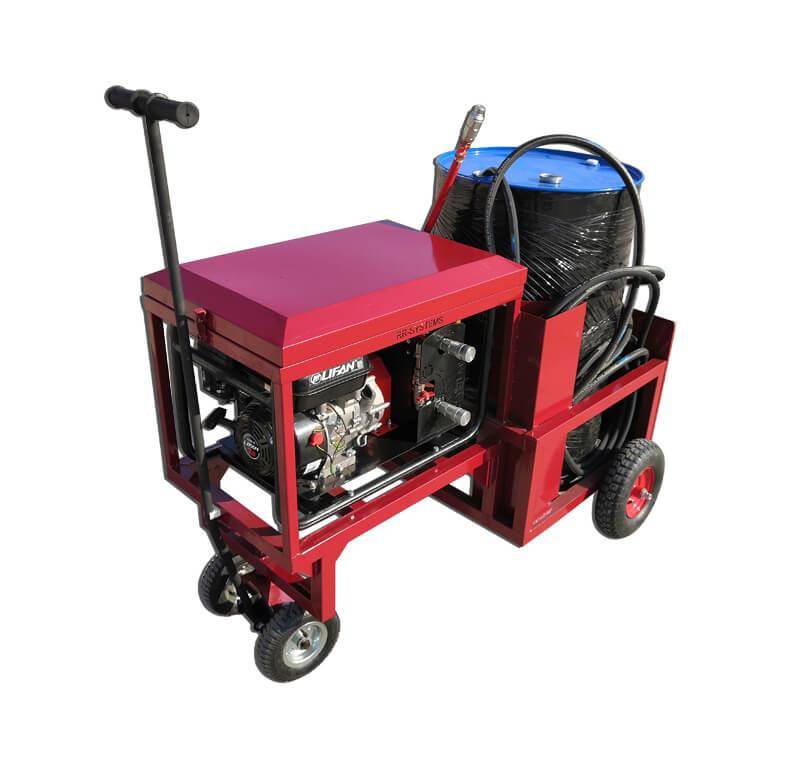

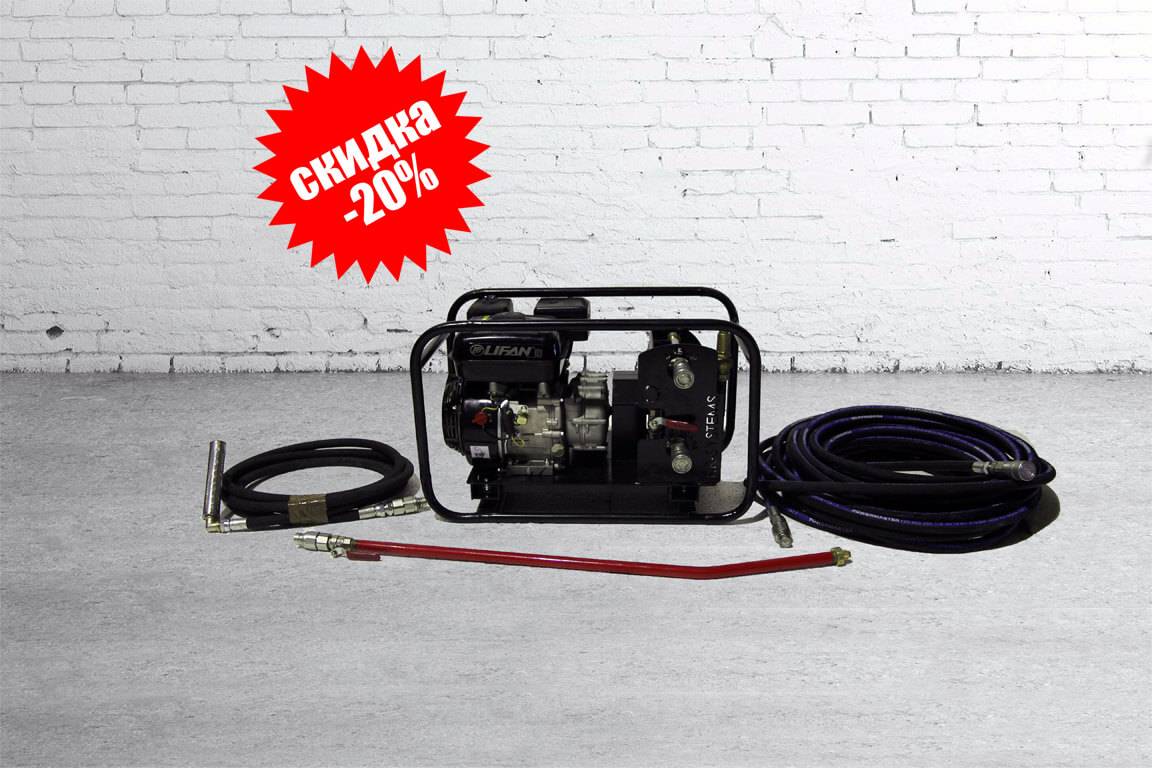

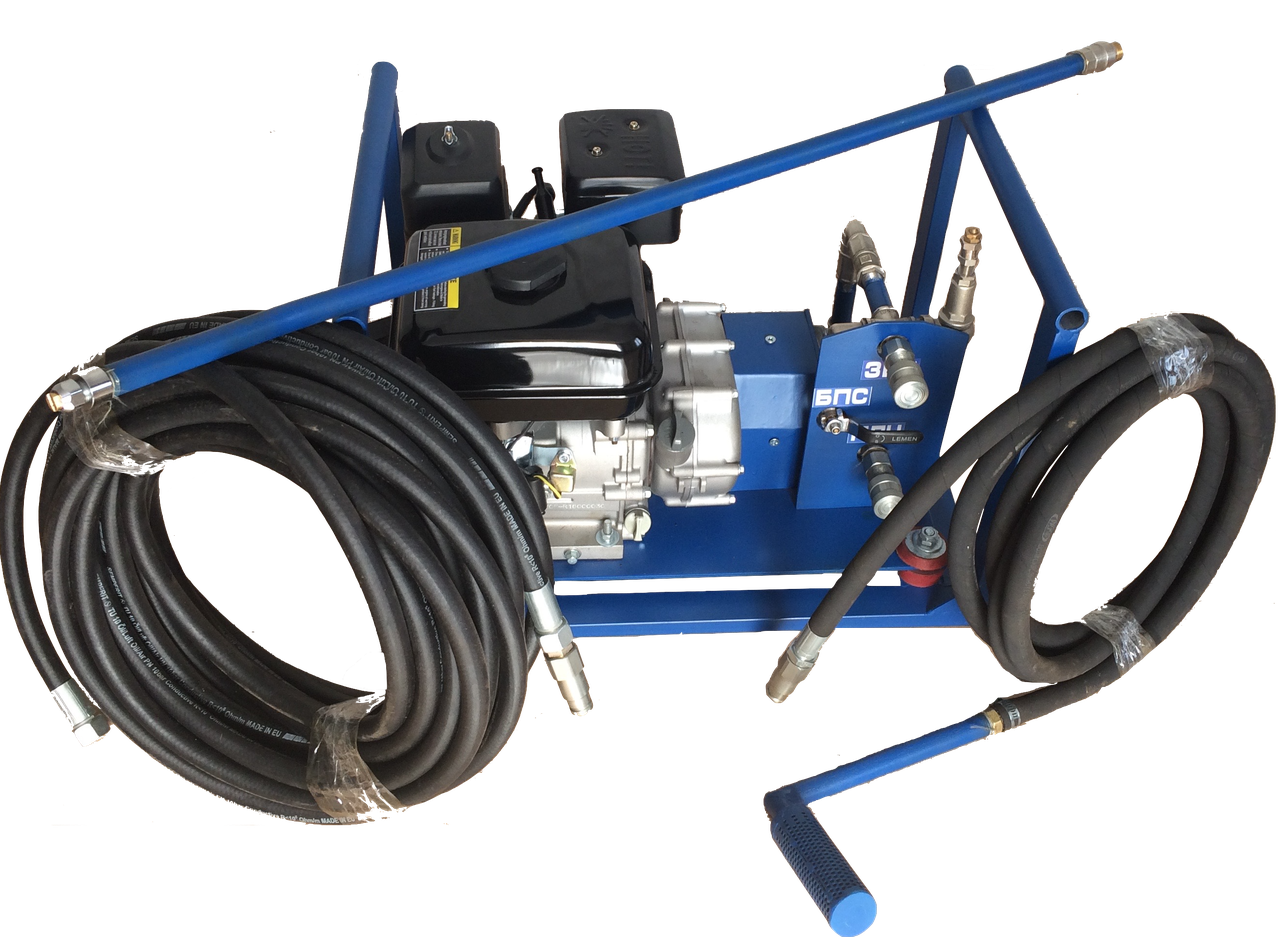

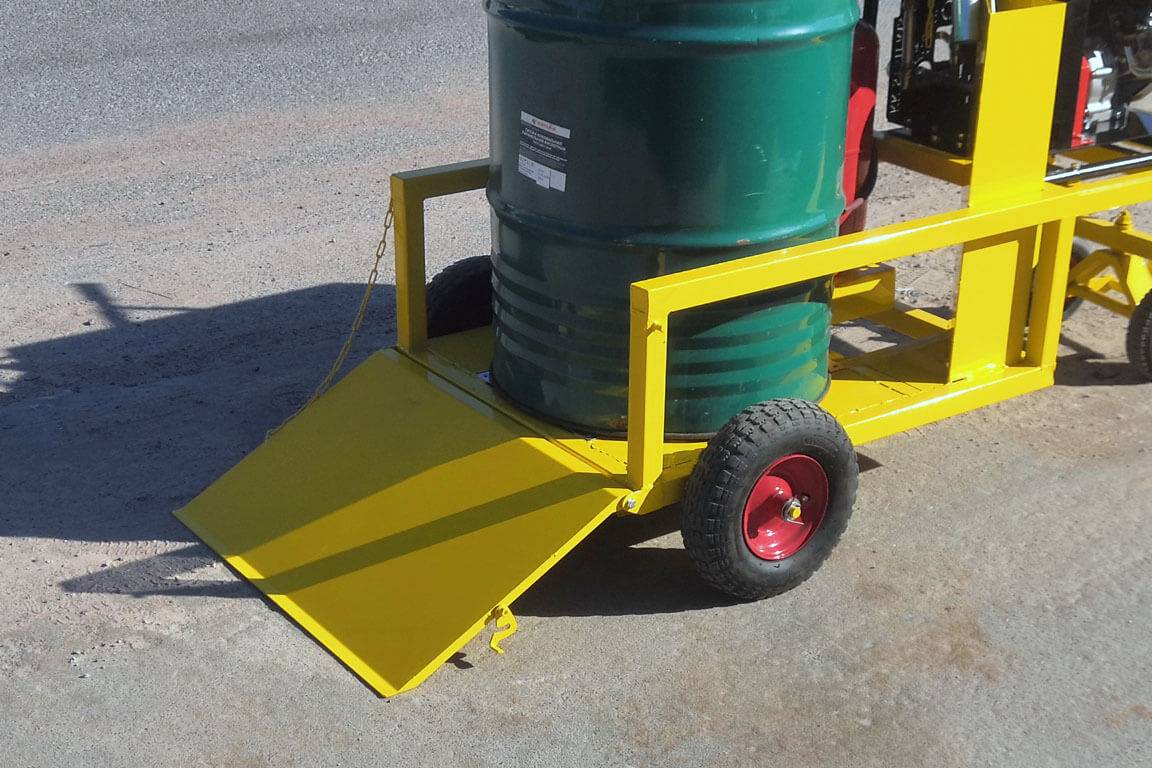

Мини гудронатор ГОССАМЕР GSR Д-11 Распылитель битумной эмульсии
Автономный ручной гудронатор ГОССАМЕР GSR Д-11 простое в эксплуатации устройство. Мини гудронатор закачивает битумный материал из любой емкости и по рукаву (до 100 метров) под давлением подает его в одноканальную «удочку»- распылитель, оснащенный на выходе специальной форсункой для образования плоского распыляющего факела. Оператор плавно перемещая «удочку» над поверхностью быстро распыляет битумную дорожную или гидроизоляционную эмульсию на любое основание с минимальным расходом. Ручной гудронатор купить всего за 98 000р с бесплатной доставкой по РФ, Вы можете в компании ГСР-АЛЬЯНС. Вес мини гудронатора 43 кг, — легко помещается в багажник легкового автомобиля. Приобретая распылитель в ООО «ГСР-АЛЬЯНС», Вы получаете в подарок БЕСПЛАТНУЮ ДОСТАВКУ!
Бригада из двух рабочих применяя автономный ручной гудронатор ГОССАМЕР GSR Д-11, может обработать прогрунтовать более 3000 м2 за одну смену. После выполнения работ распылитель битумной эмульсии промывается обычным дизтопливом.
Узнай мнение наших клиентов!
Устройство подгрунтовки

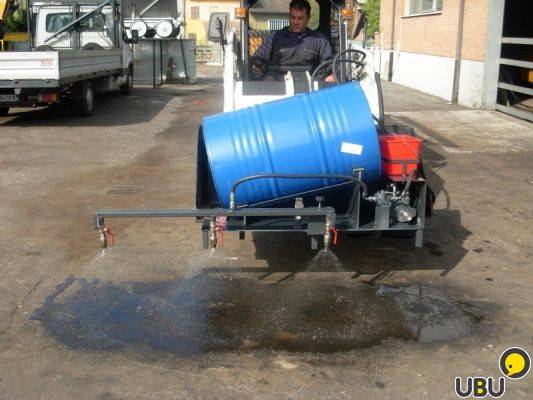

Эмульсия наносится разбрызгиванием равномерным слоем на очищенную поверхность основания (покрытия) с помощью гудронатора из расчета 0‚20–0‚30 л/м2 в зависимости от состояния обрабатываемой поверхности. По подгрунтованной полосе нельзя открывать движение‚ так как это может привести к авариям. Однако движение построечного транспорта при устройстве слоя покрытия не вызывает опасений.
После распада эмульсии и испарения воды на поверхности остается равномерная тонкая пленка битума‚ исключающая явление сдвига при уплотнении уложенной по ней асфальтобетонной или подобной ей смеси и обеспечивающая хорошее сцепление между слоями дорожной одежды.
Для подгрунтовки используется быстрораспадающаяся эмульсия 50-процентной концентрации следующего ориентированного состава:
- Битум марки БНД 90/130 – 50% масс.
- Эмульгатор марки «Амдор-М» – 0‚25% масс.
- Хлористый кальций –0‚2% масс.
- Технический керосин – 1‚0%
- Соляная кислота – 0‚2–0‚3% масс.
- Вода – остальное
Подгрунтовка наносится за 1–3 часа до начала устройства слоя покрытия из условия времени распада эмульсии и испарения воды. Следует избегать того‚ чтобы обработанная поверхность длительное время оставалась открытой‚ так как из-за пыли и загрязнения связующая роль подгрунтовки ухудшится.
При относительно небольшой скорости технологического потока устройства асфальтобетонного слоя целесообразно иметь в наличии высокоманевренный минигудронатор небольшой прозводительности.
В прохладную и влажную погоду эмульсии целесообразно подогревать до 40–50°С.
