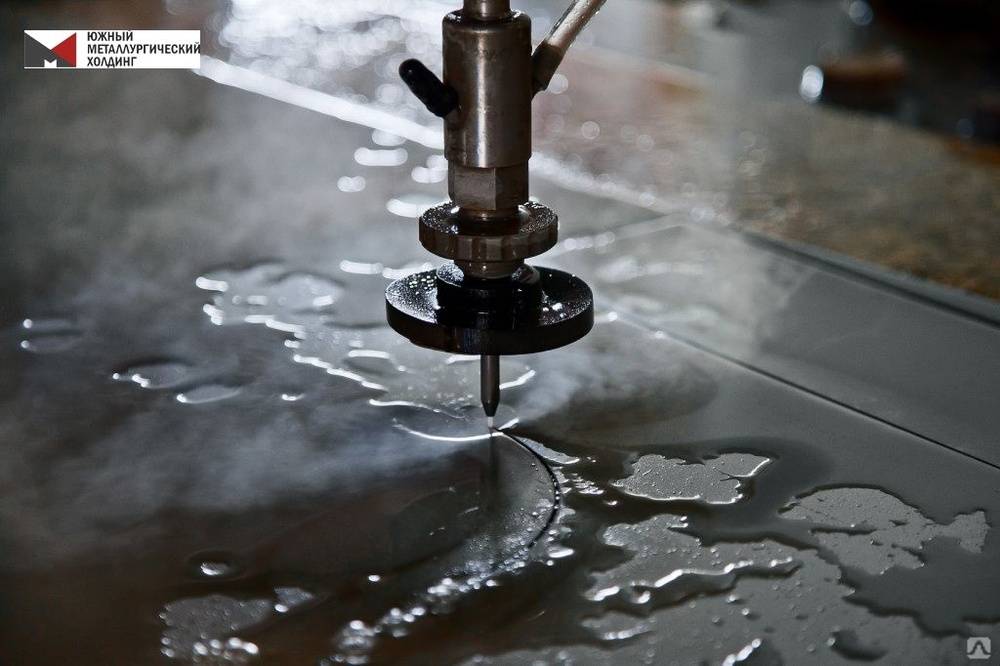

Резка металла водой

Оборудование для гидроабразивной резки

По сути, в аппаратах для гидроабразивной резки использована способность воды разрушать различные материалы, замеченная еще в древности. Для того чтобы такое разрушение было более точным, быстрым и эффективным, необходимо увеличить давление, с помощью которого вода с абразивом воздействует на материал, а также придать полученной струе требуемую направленность. В современных станках для гидроабразивной резки такие задачи решаются при помощи следующих элементов и способов.

Гидрообразивная резка позволяет разрезать материалы значительной толшины Насос высокого давления Насос в таких аппаратах аккумулирует жидкость с абразивом и подает эту смесь на поверхность обрабатываемой детали. Производительность таких станков и толщина детали, которую они могут разрезать, зависят от мощности используемого насоса.

Регулятор мощности

Гидроабразивные станки с таким регулятором могут резать с использованием рабочих смесей различного состава, подаваемых под регулируемым давлением, что дает возможность обрабатывать с их помощью материалы разной толщины и структуры. Так, для резки более твердых материалов используют трехкомпонентные гидроабразивные смеси, а для более вязких – состоящие из двух компонентов.

Смена сопла аппарата

Такая методика предполагает подбор для материалов разной толщины, состава и плотности сопла определенной конструкции.

Использование смесителей

Именно данный элемент, которым оснащен каждый современный гидроабразивный станок, отвечает за качество и равномерный состав рабочей смести и, соответственно, за точность и скорость резки, а также за возможность устройства обрабатывать детали большой толщины.

Автоматизация процесса резки

При резке металла из-за инерционности струи рабочей жидкости обязательно формируется конусность кромки, которая прямо пропорциональна скорости процесса обработки. Чтобы минимизировать этот нежелательный эффект, на современных гидроабразивных аппаратах используются автоматические системы, которые в зависимости от плотности обрабатываемого материала корректируют угол наклона сопла.

Подготовка воды перед ее использованием для резки

Качество используемой воды может оказывать серьезное влияние на результаты и скорость выполнения резки. Именно поэтому на всех современных станках используются системы для предварительной очистки воды от посторонних примесей.

Кроме основных систем и комплектующих, аппараты для гидроабразивной резки могут оснащаться дополнительным оборудованием, которое значительно расширяет их функционал (речь идет, в частности, о выполнение фигурных резов).

Современное оборудование, выполняющее резку материалов гидроабразивным способом, позволяет:

• выполнять точную и качественную резку под различными углами;
• резать даже самые сложные детали без участия человека – при помощи программного управления;
• работать с металлическими деталями даже значительной толщины (сталь – до 20 мм, титан – до 17 мм, высокопрочные сплавы – до 12 мм, медь и ее сплавы – до 5 мм);
• получать фигурные резы, что очень актуально при производстве изделий декоративного назначения;
• выполнять резку труб (это возможно на отдельных моделях гидроабразивных аппаратов).

Станок для гидрообразивной резки труб

Процесс гидроабразивной резки

Собственно процесс гидроабразивной резки состоит из четырех фаз.

• Фаза № 1. Образования изогнутой фронтальной поверхности резания. Сфокусированный гидроабразивный струя прорезает в заготовке узкую щель – струя постепенно вводится в заготовку и с постоянной скоростью резания движется по ней.
• Фаза № 2. Начало образования ступеньки (обрыва). Угол между струей и поверхностью резания постепенно увеличивается.
• Фаза № 3. Завершение образования ступеньки (обрыва), смещение ее вниз. Снятие слоя материала происходит лишь на небольшом отрезке фронтальной поверхности резания.
• Фаза № 4. Восстановление исходного состояния. Ступенька довольно быстро «вдавливается» в заготовку. По мере смещения ступеньки вниз снова образуется ровная поверхность резания – начальное состояние резки восстанавливается.

Описанный выше процесс имеет циклический характер.

В процессе резки гидроабразивной струей вода выполняет лишь функцию носителя. Резки обусловлено съемом (скалыванием) определенного количества слоев материала, которое вызвано ударами твердых частиц абразива. Наличие абразива в струе увеличивает его технологические возможности, позволяет резать металл.

Наиболее распространенными абразивами являются кварцевый песок, гранатовый абразив, оливин, карбид кремния и электрокорунд. Широкое применение указанных выше абразивных материалов объясняется их относительной дешевизной, твердостью и высокими режущими свойствами. Например, гранатовый абразив является твердым и тяжелым; благодаря этому он является фактически устойчивым в течение всего цикла использования. Это дает возможность получать высокое качество среза с определенной глубиной шероховатости, в зависимости от размера зерна и скорости резки. На основе высокой вязкости такой абразив неоднократно может быть использован повторно. Отечественные предприятия в основном используют кварцевый песок.

Как и при любом виде обработки материалов, наиболее благоприятные условия для освоения процесса гидроабразивной резки могут быть достигнуты за счет выбора его оптимальных технологических параметров: давления рабочей жидкости, формы и диаметра отверстия водяного и абразивного сопел, количества абразива, подаваемого расстоянии от сопла к разрезающей поверхности, скорости подачи, качества поверхности резки. Анализ этих параметров требует детального изучения и имеет существенное значение при исследовании данной технологии.

Принцип работы и описание технологии

В основе лежит принцип эрозионной обработки. Заключается он в том, что на обрабатываемый металл подается струя воды под высоким давлением с абразивными частицами. В результате этого происходит отрыв частиц обрабатываемого металла. Различные параметры, такие как скорость и глубина, регулируются с помощью диаметра струи и размера, а также расхода абразива.

Основной компонент системы – насос высокого давления (4 000 бар). Он сжимает воду и подает на специальное водяное сопло, за которым находится смесительная камера. Там происходит смешивание гранатового песка и воды. Дальше смесь поступает в алмазное или же твердосплавное сопло, которое имеет диаметр до 1,2 мм. Из него со скоростью более 1 000 м/с гидроабразив попадает непосредственно на обрабатываемый металл. Так и происходит резка металла водой, а сейчас идем дальше.

Выбор подходящего материала для гидроабразивной резки

Будет неправильно, если вы поспешно купите какую-нибудь водоструйную машину. Избегайте скидок и подумайте об определенных элементах, которые могут побудить вас приобрести подходящее оборудование. Давайте внимательно рассмотрим некоторые из этих требований:

Материалы для резки

Есть два обычно доступных типа режущих материалов. Это могут быть как мягкие, так и твердые материалы. Чтобы правильно резать более твердый материал, вам нужно добавить в струю воды мелкую крупу.

Вам нужно будет выбрать подходящую модель водоструйной машины с ЧПУ, которая сможет правильно обрабатывать более твердые материалы.

С другой стороны, для резки мягких материалов вам потребуется только чистая вода. Эти материалы представляют собой более тонкий пластик или дерево. Кроме того, идеальный станок использует меньшее давление по сравнению с станком, который режет стальные металлы.

Осложнение кроя

Для выполнения нескольких работ требуется водоструйная машина

Вам жизненно важно понимать сложность некоторых ситуаций резки. Если машина решает очень сложные задачи, для струи воды потребуется какой-то новый механизм

Новый механизм является синонимом пятой оси. Это поможет вам точнее вырезать сложные углы. Еще одним преимуществом станков с пятой осью является то, что они отлично справляются с подготовительными работами к сварке.

Если ваши стрижки в основном простые, то вы можете довольствоваться обычной водоструйной машиной. Вам нужно провести тщательное исследование, чтобы не тратить лишние деньги на дорогую машину.

Рассмотрите возможность покупки подержанной машины

Иногда бюджетный набор может не позволить вам купить новое устройство. Имея это в виду, будет разумным найти отремонтированное устройство, которое может выполнять ту же работу. На рынке полно таких устройств.

На этом этапе вам нужно следовать советам экспертов, чтобы не упасть в канаву. В качестве альтернативы используйте некоторые авторитетные сайты, которые продают эти машины по доступным ценам. Проверьте все параметры, чтобы убедиться, что устройство вас не скоро разочарует.

Обычно водоструйные машины дороги. Вы можете не убить свою мечту о том, чтобы иметь такой, поискав альтернативу на рынке.

Внимательно осмотрите его перед покупкой.

Где применяется

Сначала применения технологии, гидроабразивная резка применялась для раскроя металла в листах, но в данное время она востребована для обработки других материалов:

• мрамор, гранит, другие натуральные камни, отличающиеся повышенной твердостью;
• нержавеющие, углеродистые стали, титан;
• плитка из керамики, стекло в листах;
• конструкции из железобетона;
• полимеры, каучук.

Практически на любом современном производстве, где есть необходимость раскроя, есть станки для резки гидроабразивным методом.

Водно-абразивная резка металлов особенно важна на предприятиях, где есть угроза взрывоопасности, пожароопасности.

Гидроабразивная обработка дает возможность получить безупречную точность раскроя, а вредные факторы при проведении работ отсутствуют. Это негативное влияние на здоровье рабочих задымленностью или повышенным содержанием пыли.

Ручной метод

Гидроабразивная резка своими руками – станки, контролируемые пользователем. Также работы могут корректироваться, внося по мере выполнения. Выполнять водно-абразивный рез самостоятельно таким методом несколько неудобно, в сравнении с ЧПУ, но у этого метода есть и преимущества.

1. Оператор, обслуживающий процесс, может не иметь профильной подготовки, потому что каждая операция проста, не требует специальных знаний.
2. На ручных станках можно выполнять качественную обработку деталей, которые имеют простые формы по геометрии.
3. Цена на ручной станок в полтора раза ниже, чем на числовой станок.

Нужно учитывать, что сложные формы недоступны для ручных станков.

Нюансы ручной резки

Для получения эффективности резки вручную, нужно подавать заготовку и следить за их перемещением самостоятельно

Также нужно уделять внимание на регулировку охладительной системы. Поэтому оператор должен нажимать технологические кнопки, менять параметры, которые были заданы ранее: изменение позиционирования по координатам или другие изменения

При обработке вручную могут быть полуавтоматические системы, которые при внесении ошибочных данных, блокируют их и возвращают к прежним настройкам.

Плюсы ручной резки:

• четкость раскройной линии;
• поддержка реза металлов вне зависимости от их твердости;
• рез других материалов, в том числе и каучука.

Ручная водно-абразивная резка позволяет решить производственное задание для подготовки исходного материала для работ по монтажу. Тем более, нужно учитывать, что некоторые строительные материалы не могут обрабатываться другой технологией. Это сэндвич-панели, ячеистые стройматериалы, сотовые листы. А для повышения производительности обработки таких материалов, изготовители используют пакетный рез, который значительно экономит время.

Большая Энциклопедия Нефти и Газа

Подводная резка — металл

Подводная резка металла разрешается лишь после того, как разрезаемая конструкция будет надежно закреплена и падение разрезанных частей будет исключено. Запрещается сваривать и резать конструкции, находящиеся под нагрузкой или давлением.

Подводная резка металла разрешается лишь после того, как разрезаемая конструкция будет надежно закреплена и падение разрезанных частей будет исключено. Запрещается сваривать и резать конструкции, находящиеся под нагрузкой или давлением.

Подводная резка металлов необходима при ремонте судов, подводной части металлических конструкций портовых гидротехнических и других сооружений. Находясь под водой, рабочий-резчик стеснен в своих движениях, так как кроме сопротивления воды и состояния невесомости он одет в специальное водолазное снаряжение. Видимость ограничена, особенно во время резки, когда выделяется значительное количество оксидов железа, образующих бурый раствор в воде, мешающий ориентированию резчика и обзору разрезаемой конструкции.

Подводная резка металла разрешается лишь после того, как разрезаемая конструкция будет надежно закреплена и падение разрезанных частей будет исключено. Запрещается сваривать и разрезать конструкции, находящиеся под нагрузкой или давлением.

Существуют три вида подводной резки металла : газопламенная, дуговая и кислородно-дуговая. При любом способе резка выполняется в газовой среде, которая создается искусственно или возникает естественно в процессе резки. Нагрев металла при резке под водой обеспечивается созданием газового пузыря, который оттесняет воду как от пламени, так и от нагреваемого участка разрезаемого металла.

К работам по подводной резке металла могут допускаться только лица, достигшие 18-летнего возраста, прошедшие медицинское освидетельствование, знающие водолазное дело, специально обученные, хорошо знакомые с устройством и правилами эксплуатации оборудования для резки, а также с техникой и особенностями резки под водой и имеющие специальные удостоверения на право производства этих работ.

При использовании тонкой электродной проволоки а высоких плотностей тока в углекислом газе можно эффективно осуществлять подводную резку металла .

При использовании тонкой электродной проволоки и высоких плотностей тока в углекислом газе можно эффективно осуществлять подводную резку металла .

Для работ на воздухе электрокислородная резка не нашла серьезного производственного применения, что же касается подводных работ, то существенные усовершенствования электрокислородной резки выдвинули ее на первое место среди существующих способов подводной резки металла .

Резку металлическим электродом производят без подачи кислорода. Для подводной резки металла толщиной не выше 20 мм применяют электроды диаметром 5 или 6 мм с обмазкой того же состава, что и для сварки, пропитанной парафином.

Подводную резку применяют при судоремонтных, судоподъемных, аварийно-спасательных, восстановительных и спасательных работах. Существует три вида подводной резки металла : газопламенная, электродуговая и кислородно-дуговая. Наибольшее распространение при газопламенном процессе получили резаки, работающие на жидком горючем, так как не требуется создания вокруг мундштука оболочки из сжатого воздуха.

После окончания ПТУ и получения квалификации сварщика ручной дуговой сварки, работая на заводе строительных материалов или на строительстве, сварщику предстоит выполнять разнообразную работу по ручной дуговой сварке элементов строительных конструкций — колонн, ферм, резервуаров, опор, сосудов, арматуры железобетона и множество других конструкций из стали, цветных металлов и их сплавов. Сварщик должен знать физическую сущность отдельных видов сварки, технологию и технику их выполнения для образования сварных соединений требуемого качества. Он должен также знать аппаратуру и технологию плазменной и воздушно-дуговой и подводной резки металлов и уметь применять ее на практике после сдачи соответствующих испытаний. Поэтому программой подготовки сварщиков предусмотрен, помимо практических занятий, па проведение которых отводится большая часть учебного времени, также курс теоретических занятий по основам сварочного дела.

Область применения

Распространенность метода объясняется большими возможностями аппарата. Его можно использовать фактически для любых природных и синтетических материалов. Не распространяется это только на алмаз и каленое стекло. Особенность (а вместе с тем и востребованность) – можно проводить обработку таких вещества, которые нельзя нагревать – они теряют, меняют свои физико-химические свойств или подвержены легкому воспламенению. А резка струёй воды происходит без изменения температурного режима. Таким образом, значительно расширяется спектр возможных работ. Чаще всего металлообработке подвергают:

• нержавейку;
• инструментальную сталь;
• алюминий;
• титан;
• латунь.

Также разрезают указанным методом гранит, мрамор и прочие натуральные и искусственные камни. Применение станка возможно только в условиях цеха, налаженного производства. Видео покажет, где его применяют:

Резка металла водой своими руками

Вполне логично, что для единичного использования промышленное оборудование с ЧПУ никто закупать не будет. В этом случае очень выручают так называемые ручные станки. Они не имеют программного управления, поэтому все параметры резки задает оператор. Собственно, качество среза полностью зависит от квалификации специалиста. При должном подходе можно добиться не худшего результата, нежели на профессиональном оборудовании. Ручные станки все же имеют свои преимущества. Они заключаются в низкой стоимости оборудования и возможности изготовить заготовку нужной геометрической формы под определённым углом своими силами. Но для этого желательно полностью разобраться с управлением, и тогда резка водой металла будет вполне простым занятием.

Плюсы резки металла гидроабразивной струей воды

Оборудование, которое применяется для резки металла с помощью гидроабразива, незаменимо в обработке толстостенных изделий. Только эти станки могут обеспечить высочайшее качество линии среза. После резки рабочей зоны 200-мм стального листа, на поверхности линии среза не появляется ни заусениц, ни окалин. Идеальный срез в сочетании со щадящим режимом температур — это еще не все преимущества, который имеет водно-абразивный способ. Высокая цена оборудования с лихвой компенсируется экономией на крепежных узлах и элементах, которые не требуются даже во время работы с тонкостенными изделиями.

Отсутствие пыли и дымовой завесы, а также иных неблагоприятных факторов – еще одно из многих преимуществ гидроабразивной резки. Кроме этого, нет необходимости делать замену изношенных режущих частей и следить остроту резака, потому что его, по сути, нет. Вместо него роль режущей части играет струя воды вместе с абразивными частичками.

Процедура гидроабразивной обработки среза происходит за один этап. Причем скорость работы проходит без задержек, показатель скорости порезки не снижается, даже когда необходимо обрабатывать толстостенные изделия.

Универсальные показатели станков для порезки металла дают возможность на одном устройстве одновременно проводить обработку различных материалов — это резина, стекло, пластик или многослойный материал.

Гидроабразивные станки для резки металла характеризуются безопасностью эксплуатации, поэтому могут устанавливаться на предприятиях с большим риском взрывоопасности.

Техника безопасности

Процесс гидроабразивной резки не представляет особой опасности. Расстояние от трубки, из которой выходит струя, до обрабатываемой поверхности — всего 2,5 мм. Это исключает воздействие струи на руку. При превышении давления воды выше допустимого открывается сбросной клапан, который снижает давление до рабочего. Тем не менее при работе на станках следует соблюдать определенные меры безопасности.

• Ни в коем случае не допускайте воздействия струи на тело. Такая струя способна разрезать металл толщиной 150 мм, что уж говорить про руку. Во время работы руки держите на максимально возможном расстоянии от зоны резки. Перед включением станка убедитесь в отсутствии посторонних предметов на пути резки.
• Защищайте глаза и органы слуха. Обязательно используйте защитные очки и беруши (или наушники).
• Не кладите руки на рабочий стол.

Обработка металлических изделий с помощью струи воды и абразива все больше применяется в современной промышленности (в основном, в машиностроении и металлургии). Технология и оборудование постоянно совершенствуются, чтобы избежать существующих недостатков или минимизировать их.

Лидерами в производстве аппаратов для гидроабразивной резки являются американские компании Jet Edge, Flow, OMAX, итальянские WaterJet Corp Inc. и Caretta Technology, голландская Resato, чешская PTV, шведская Waterjet Sweden, финская ALICO, швейцарская Bystronic.

Republished by Blog Post Promoter

Использование гидроабразивных станков и принцип работы

Устройства для резки металла гидроабразивом универсальны в использовании, так как их возможности не завершаются на раскрое металлических изделий. Технология основывается на специально созданной системе подачи воды под большим давлением на обрабатываемую плоскость.

Дополнительным элементом жидкости является абразив, добавляющийся в воду. Как правило, в роли абразивной добавки применяют микрочастицы песка. Вода и песок одновременно попадают в смеситель из отдельных емкостей, в котором тщательно смешиваются. Затем полученная смесь под высоким давлением подается в сопло станка.

После, рабочий водно-абразивный резак, в виде сильной струи с определенными характеристиками, подается на деталь и разрезает его.

В этом случае скорость гидроабразивной резки можно сравнить только что со скоростью плазмореза, но вот качество выполненного этим способом среза соответствует только качеству резки лазером.

Быстрое развитие современных технологий дало возможность усовершенствовать станки благодаря расширению их рабочих возможностей. За счет чего их сфера использования значительно увеличилась.

Сегодня водно-абразивные станки позволяют:

• Вырезать изделия любых геометрических форм с помощью числового программирования. В этом случае обработка происходит полностью в автоматизированном режиме и не требует наличия оператора. Станок управляется специально установленной компьютерной программой. Гидроабразивная порезка труб дает возможность сделать необходимую окружность без каких-либо погрешностей;
• Делать нестандартный рез любого материала, причем изменяющийся наклон разреза не сказывается негативно на качестве. Процесс работы, который выполняется под любым наклоном, позволяет на выходе получить абсолютно готовое изделие и не подвергать его финишной обработке;
• Гидроабразивный способ нашел свое применение и в области искусства. Оборудование дает возможность изготавливать различные украшения и предметы дизайна, как правило, обработка фигур делается с помощью ЧПУ;
• Установки для обработки гидроабразивом, применяемые в металлопрокате, позволяют делать разрезание максимальной толщины любого металла, это можно увидеть на видео. Так, обработка изделия из среднеуглеродистого металла может происходить с использованием материала, у которого максимальная толщина – 20 см. Наибольшая толщина титанового сплава составляет 16-18 мм; высокопрочные металлы могут быть толщиной 11 мм. Но вот толщина медного изделия достигает только 6 мм.

Расходное сырье для гидроабразивных устройств

Всё, что может понадобиться для продуктивной и качественной работы гидроабразивных станков — периодическая замена изношенных деталей и расходный материалов. Даже модели с ЧПУ обладают высокими показателями расхода абразива, которые нередко превышают отметки в 350 гр. в 1 минуту. Связано это с тем, что при работе с толстостенным материалом, эти показатели стремительно растут.

В качестве абразивных частиц может использоваться мелкозернистый песок, обеспечивающий эффективную резку тугоплавких или тягучих материалов. Физические размеры микропесчинки могут составлять около 650 микрон. Кроме абразива, в процессе обработки используется и вода, которая предварительно фильтруется и подготавливается для дальнейшей работы.

Выполнение гидроабразивной резки ручным способом

Ручные станки для гидроабразивной резки отличаются от автоматизированных тем, что все параметры обработки в них выставляются, контролируются и корректируются оператором. Несмотря на некоторые неудобства эксплуатации, по сравнению с оборудованием с ЧПУ, такие станки обладают целым рядом преимуществ.

• Для обслуживания таких станков, отличающихся простотой в управлении и минимумом функциональных возможностей, не требуется профильное образование.
• Функциональные возможности, которыми обладают ручные установки гидроабразивной резки, позволяют изготавливать качественные и точные детали простых геометрических форм.
• Ручной станок для гидроабразивной резки отличается доступной стоимостью (в среднем в 1,5 раза дешевле аппаратов с ЧПУ).

Резка сложных форм

Вспомогательные элементы

Насос высокого давления с фильтром для воды. Как уже говорилось, давление на входе составляет тысячи атмосфер. Такие параметры требуют непрерывной подачи жидкости в соответствующих объемах.

Для минимизации затрат, вода и абразивный гранатовый песок используются повторно. Проходя через систему фильтров, жидкость очищается от грязи и масляных образований. Часто станки оснащаются отдельным резервуаром для воды.

Гранатовый песок для гидрообразивной резки — видео

Абразив просушивается и отделяется от кусочков материала, особенно если это пластик или металл. Для отделения металла используются магнитные сепараторы. Так же, как и вода, песок хранится в отдельных емкостях.

Управление

Управление может осуществляться через интерфейс самого станка, либо путем загрузки в систему подготовленных файлов-заданий в виде чертежей и технологических параметров, подготовленных в формате любого графического редактора, совместимого с ПО станка (CAD. COREL-DRAW или подобных).

Оператор, используя сервис интерфейса, может задавать координаты начала и окончания движения, корректировать скорость резки и направление.

Задание передается в систему автоматизированного управления для выполнения операций.

После этого надо установить режущую головку в начальную точку и запустить станок в работу. ПО станка преобразует данные файла-задания в команды управления насосом, дозатором абразива и двигателями привода головки.

Обратная связь САУ считывает показания датчиков, корректирует подачу воды и скорость движения головки, следит за выполнением задачи, обеспечивает плановое или аварийное отключение станка.

Кроме того, у оператора есть возможность в любой момент остановить работу устройства, отключить насос и сбросить давление в системе.

Преимущества, недостатки и сравнительная характеристика

С помощью гидроабразивной или водной струи можно разрезать практически любые материалы. При этом не возникают ни механические деформации заготовки (так как сила воздействия струи составляет лишь 1–100 Н), ни ее термические деформации, поскольку температура в зоне реза составляет около 60–90°С. Таким образом, по сравнению с технологиями термической обработки (кислородной, плазменной, лазерной и др.) гидроабразивная резка обладает следующими отличительными преимуществами:

• более высокое качество реза из-за минимального термического влияния на заготовку (без плавления, оплавления или пригорания кромок);
• возможность резки термочувствительных материалов (ряда пожаро- и взрывоопасных, ламинированных, композитных и др.);
• экологическая чистота процесса, полное отсутствие вредных газовых выделений;
• взрыво- и пожаробезопасность процесса.

Гидроабразивная струя способна разрезать материалы толщиной до 300 мм и больше. Резка может выполняться по сложному контуру с высокой точностью (до 0,025–0,1 мм), в том числе для обработки объемных изделий. С ее помощью можно делать скосы. Она эффективна по отношению к алюминиевым сплавам, меди и латуни, из-за высокой теплопроводности которых при термических способах резки требуются более мощные источники нагрева. Кроме того, эти металлы труднее разрезать лазером из-за их низкой способности поглощать лазерное излучение.

К недостаткам водно-абразивной резки относятся:

• существенно меньшая скорость разрезания стали малой толщины по сравнению с плазменной и лазерной резкой;
• высокая стоимость оборудования и высокие эксплуатационные затраты (характерно и для лазерной резки), обусловленные расходом абразива, электроэнергии, воды, заменами смесительных трубок, водяных сопел и уплотнителей, выдерживающих высокое давление, а также издержками по утилизации отходов;
• повышенный шум из-за истечения струи со сверхзвуковой скоростью (характерно и для плазменной резки).

Цена гидроабразивной резки

Есть как минимум пять компонентов, которые определяют высокую цену оборудования:

• насос и система трубопроводов высокого давления;
• высокоточные приводы управления движения головкой;
• интеллектуальная система управления;
• сопло из драгоценных камней (пусть и искусственного происхождения);
• смесительная трубка из композита с высокой твердостью.

А если учесть, что последних два компонента относятся к расходным деталям и добавить высокую цену абразива, то стоимость гидроабразивного раскроя получится самой дорогой среди всех видов. Но достоинства этого способа и качество обработки детали стоят этого.

Подробно о расходных материалах для гидроабразивных станков

Все, что требуется для восстановления полноценной работы гидроабразивных установок для резки металла — это регулярно проводить обновление расходных материалов и изношенных элементов, ведь станки со временем выходят из строя.

Расход абразива, даже на станках с программным обеспечением, иногда превышает 300 г в 1 минуту, так как при работе с материалом, имеющим максимальную толщину, показатель возрастает.

Видео:

В качестве абразива применяют микрочастицы природного гранатового песка, который способен обеспечить резку тягучих и тугоплавких заготовок. Величина микропесчинки может составлять до 600 микрон.

Помимо абразива, гидроабразивная технология не обходится без воды, которая предварительно подготавливается и проходит фильтры.

Из деталей гидроабразивного оборудования чаще всего подлежат замене: система подачи абразивной взвеси, сопло и направляющие трубки.

А также уплотнительные элементы насосной станции, без которых не будет нужного давления в системе.

Дополнить вышеизложенную информацию позволит тематическое видео в нашей статье.

Видео:

2 Установка гидроабразивной резки металла – особенности конструкции

Установка гидроабразивной резки настолько же уникальна, как и сама технология, несопоставима по конструкции ни с одним известным оборудованием для подобного вида обработки изделий. Первая ее особенность – наличие рабочей ванны, в которой происходит резка, имеющей следующие элементы:

• Несущие опоры из нержавеющей стали, приспособленные для простой, быстрой замены при наступлении износа.
• Быстросъемные ребра для поддержки разрезаемого материала. Устанавливаются на несущие опоры и обеспечивают их защиту от гидроабразивной струи.
• Система быстрого набора, выпуска воды, обеспечивающая обработку заготовок, полностью погруженных в водную среду – рабочая зона защищена от образующейся пыли (остается в воде) и шума, уровень которого снижается до 65 Дб.

Следующая особенность – бак для абразива, обеспечивающий простоту работы с оборудованием:

• конструкция позволяет пополнять запас абразивного материала даже в процессе работы установки – существенная экономия времени;
• оборудован датчиками контроля объема абразива.

Имеет свои особенности и система перемещения:

• У станка консольная конструкция, оснащенная ременным приводом, осуществляющем перемещение по осям.
• Ременной привод наиболее приспособлен для использования на гидроабразивных станках, так как практически не боится, когда в него попадает абразивный материал. Привод прост в эксплуатации, а в случае износа легко заменяем.
• Высокая точность позиционирования (±0,025 мм) обеспечивается индуктивными линейными датчиками.
• Осевое перемещение осуществляется по линейным направляющим, благодаря чему обеспечивается плавность скорости и хода, точность позиционирования.

Самый важный узел гидроабразивной установки – насос высокого давления, осуществляющий сжатие и доставку воды в рабочую зону. Автоматическое управление всеми параметрами процесса резки производится системой ЧПУ. Для удобства быстрой и точной настройки или привязки все станки оснащены переносным пультом с маховичком.

Система поддержания постоянного зазора представляет собой особый контактный механизм, перемещающийся по листу и обеспечивающий поддержание оптимального расстояния между поверхностью изделия и фокусирующей трубкой. Это способствует качеству и точности реза, а также не допускает опасности столкновения трубки с заготовкой.

Особая конструкция станков – угловая голова:

• обеспечивает подвижность режущей головки в 2 плоскостях с поворотом на углы наклона до 60° включительно – это позволяет обрабатывать криволинейные поверхности, фаски, компенсировать конусность в процессе обработки;
• конструкцией предусмотрено, что при выполнении фаски или компенсации конусности перемещение происходит только по 1 поворотной оси – это обеспечивает неизменность угла и высокую точность;
• сложные поверхности могут обрабатываться одновременно по 5 координатам.

Станок для гидроабразивной резки металла оборудован системой загрузки обрабатываемого материала. Наибольшее распространение получили:

• Кран-балки, оснащенные механическими или вакуумными захватами. В качестве силовой установки используется тельфер.
• Подъемники гидравлические, пневматические с регулируемыми рычагами, которые поддерживают материал в самых важных местах – получили широкое применение при работах с хрупкими материалами.

Датчик, контролирующий подачу абразивного состава:

• Проверяет количество поступающего абразива во время обработки – рез может выполняться без присутствия оператора.
• Обеспечивает остановку работы станка при попадании посторонних материалов (не предусмотренных фракций или остатков мешковины) в режущую головку. Допустимый диапазон задается со стойки оператора (можно изменить в процессе обработки).

На станок, при необходимости, можно установить ультразвуковую или лазерную систему сканирования поверхности заготовки. Устройство выявляет неровности поверхности заготовки и тем самым обеспечивает поддержание требуемого зазора, а также максимальную точность резки.

Гидроабразивное оборудование может быть оснащено устройством удаления отработанного абразива:

• состоит из насоса и бака отстойника;
• отличительная особенность – использование насоса мембранного типа, который прост в обслуживании и максимально приспособлен для эксплуатации в агрессивных средах;
• удобство работы обеспечивается тем, что бак для абразива оборудован быстросъемными разъемами для легкого подсоединения шлангов, а также приспособлен к транспортировке погрузчиком или кран-балкой.
