Назначение и применение резиновых уплотнительных колец

Параметры

Уплотнительные кольца в целом рассчитаны на воздействие соленой и пресной воды, топлива, смазки и некоторых прочих химически активных веществ. Предельное давление значительно различается для вариантов для подвижных и стационарных соединений. К тому же в первом случае важна скорость движения. Диапазон рабочих температур – от -50 до 130 °C. Отдельные варианты уплотнительных колец характеризуются специфическими значениями названных параметров в зависимости от назначения.

Среди названных материалов полиуретан в 2-3 раза по износостойкости превосходит резину. Поэтому уплотнительными кольцами из него нередко заменяют стандартные резиновые элементы. Силикон и фторсодержащая резина также превосходят по долговечности резину.

При этом любой материал для уплотнительных колец должен соответствовать ряду требований.

Во-первых, данные элементы должны обладать стойкостью к влиянию химически активных сред.
Во-вторых, в некоторых случаях требуется термостойкость.
В-третьих, нередко необходима морозостойкость, определяющая сохранение уплотнительными кольцами эластичности до определенного термического порога.
В-четвертых, необходимо учитывать воздействие их самих на изделия, с которыми они контактируют, то есть коррозионную активность.
В-пятых, данные изделия существенно различаются по твердости в зависимости от назначения.
В-шестых, важна износостойкость.

Жесткостью называют возможность сопротивления деформации. Она определяется на основе соотношения остаточной деформации к силе удара. С ней связана способность к возврату в начальное состояние после устранения напряжений.

Особый тип условий проявляется при использовании уплотнительных колец на границе вакуума и воздуха. В данном случае существенно ускоряются окислительные процессы. Для предохранения изделий от них в состав включают дополнительные компоненты.

Кроме того, при давлении более 10 МПа проявляется кессонный эффект, способный привести к разрушению. Ему хорошо противостоят уплотнительные кольца из плотного и твердого материала.

Выбор уплотнительных колец осуществляют на основе их параметров с учетом условий применения. Так, значение имеют температура и давление. К тому же ввиду того, что рассматриваемые детали подвергаются сжатию и растяжению, важна их способность к возврату в начальное состояние. Также при выборе уплотнительных колец имеет значение размер. Требуемое значение определяется на основе параметров соединения.

Для отображения основных характеристик уплотнительных колец разработана система маркировки. Полное обозначение представлено пятизначной цифровой комбинацией. Первые три числа отражают диаметр: первое – штока, второе – цилиндра (диаметр изделия, на который рассчитан уплотнитель, при этом для плотного прилегания диаметр его самого немного меньше), третье –сечения (*10). Четвертое число означает группу точности, пятое – группу материала (0-3 – бутадиен-нитрильный каучук, 4-6 — фторкаучук).

Нужно учитывать, что вид маркировки определяется типом уплотнительного кольца. Полные маркировки применяются редко.

Кольца прямоугольного сечения

Уплотнительные кольца прямоугольного сечения предназначены для воспрепятствования утечкам рабочей среды, а также для защиты от различных загрязнителей и жидкости. Наиболее часто их применяют для герметизации фланцевых соединений. Как правило, уплотнения данного вида используются в неподвижных узлах и агрегатах, однако они могут функционировать и в подвижных. В магазинах компании Вы можете приобрести как данный вид уплотнений, так и кольца круглого сечения ГОСТ 9833-73. Кроме этого, у нас Вы сможете найти кольца круглого сечения импортные и многие другие.

Кольца прямоугольного сечения – основные характеристики и свойства

Конкретные размеры колец данного вида определяются так: d x D x h, где d – это диаметр штока (в миллиметрах); D – это диаметр цилиндра (в миллиметрах); h – это высота кольца прямоугольного сечения (в миллиметрах). К примеру, обозначение: 25х35х10 говорит о том, что диаметр штока составляет 25 миллиметров, диаметр цилиндра равняется 35 миллиметров, а высота кольца – 10 миллиметров.

Диапазон температурных показателей, в котором допустимо функционирование колец прямоугольного сечения, зависит от материала уплотнительного элемента и может составлять от минус 60°С до плюс 200°С.

Уплотнительные кольца прямоугольного сечения изготавливаются из акрилонитрил-бутадиеновых каучуков, фторопласта, полиуретана, фторкаучука, силиконового каучука и других материалов. В зависимости от того, из какого материала изготовлено уплотнение, оно может работать в следующих рабочих средах: спирты, растворы солей, кислотная и щелочная среда, воздух, различные растворители, водяной пар.

Данный вид колец применяется в различном оборудовании, работающем в нефтегазовой отрасли, химической промышленности, в автомобилестроении и других сферах. В торговых точках нашей компании кроме колец прямоугольного сечения, Вы можете заказать и купить кольца нажимные ГОСТ 22704-77.

Условия эксплуатации

Для обеспечения герметичности узла с помощью кольца прямоугольного сечения за счет сжатия уплотнения в процессе сборки, необходимо чтобы радиальное сжатие кольца равнялось 0,1-0,2 миллиметра. При небольших давлениях герметизация происходит из-за смещения уплотнительного элемента под давлением среды. При сборке выбор размера уплотнений и канавок для их установки осуществляется с учетом бокового зазора в границах 0,2-0,25 миллиметра.

Необходимо отметить, что кольца прямоугольного сечения широко используются в качестве опорных колец. Главным образом они применяются для функционирования в подвижных соединениях, защищая при этом уплотнительные элементы. В этом случае кольца прямоугольного сечения фактически сами не являются уплотнениями – они просто препятствуют продавливанию уплотнительных элементов в зазор шток/цилиндр. Для данных целей производятся эти изделия из материалов, наделенных высокой прочностью и твердостью, к примеру, из тефлона.

Для некоторых применений могут использоваться разрезные кольца прямоугольного сечения (прямой разрез или под углом). В агрегатах с двухсторонним давлением уплотнительные элементы могут предохранять два защитных кольца. Для устройств, работающих в условиях высоких давлений, данный вид колец станет эффективным элементом усиления.

Выбор колец прямоугольного сечения следует выполнять в соответствии с химическими и физическими свойствами рабочей среды, которая непосредственно контактирует с уплотнением. Кроме этого, необходимо учитывать технические параметры работы устройств. Наша компания готова осуществить производство изделий любых размеров по эскизам и чертежам.

6 Размеры и допуски

6.1 На размеры метут оказывать влияние деформации, обусловленные условиями хранения или транслортирования. а также колебания температуры и влажности. Перед измерением размеров изделия его распаковывают и кондиционируют в ненапряженном состоянии в течение 24 ч при температуре (23 ± 2) °С ((73 ± 4) *F] и относительной влажности (50 ± 5) %.

6.2 Допустимые отклонения размеров поперечного сечения должны соответствовать значениям, указанным в таблице 3, если другое не согласовано между потребителем и изготовителем.

Таблица 3 — Допуски на размеры поперечного сечения

Ассоциация производителей резиновых изделий*^
Класс ЯМА — 2. прецизиоинмый	Класс ЯМА — 2. прецизионнный
Условное обозначение чертежа — Е2	Условное обозначение чертежа — Е2
Значение размера, дюймы	Допуе*	Значение размера, мм	Допуск
от	ДО оключ.	от	ДО 0КПЮЧ.
0.06	±0,010	1.5	±0,25
0.06	0.10	± 0,014	1.5	2.5	±0.35
0.10	0.16	±0.016	2.5	4.0	±0,40
0.16	0.25	± 0.020	4.0	6.3	±0.50
0.25	0.39	±0,027	6.3	10.0	±0.70
0.39	0.63	± 0,031	10,0	16.0	±0.80
0.63	0.98	± 0.039	16,0	25.0	± 1.00
0.98	1.57	± 0,051	25,0	40.0	± 1.30
1.57	2.48	±0,063	40.0	63.0	± 1.60
2.48	3.94	± 0.079	63,0	100.0	±2.00
А* На основе Справочника Ассоциации изготовителей резиновых изделий, пятое издание. 1992 г. (таблица 13).
Примечание 1 — Приведены допуски на внешние диаметры, внутренние диаметры, толщину стенки, ширину, высоту и общие размеры поперечного сечения для изделий, изготовленных методом экструзии.

6.3 Допуски на прямоугольность и плоскостность в настоящий стандарт не включены е связи с трудностью установления значимых пределов, удовлетворяющих разнообразным областям применения изделий. Такие допуски должны быть согласованы между потребителем и изготовителем.

Параметры

Уплотнительные кольца в целом рассчитаны на воздействие соленой и пресной воды, топлива, смазки и некоторых прочих химически активных веществ. Предельное давление значительно различается для вариантов для подвижных и стационарных соединений. К тому же в первом случае важна скорость движения. Диапазон рабочих температур – от -50 до 130 °C. Отдельные варианты уплотнительных колец характеризуются специфическими значениями названных параметров в зависимости от назначения.

Среди названных материалов полиуретан в 2-3 раза по износостойкости превосходит резину. Поэтому уплотнительными кольцами из него нередко заменяют стандартные резиновые элементы. Силикон и фторсодержащая резина также превосходят по долговечности резину.

При этом любой материал для уплотнительных колец должен соответствовать ряду требований.

Во-первых, данные элементы должны обладать стойкостью к влиянию химически активных сред.
Во-вторых, в некоторых случаях требуется термостойкость.
В-третьих, нередко необходима морозостойкость, определяющая сохранение уплотнительными кольцами эластичности до определенного термического порога.
В-четвертых, необходимо учитывать воздействие их самих на изделия, с которыми они контактируют, то есть коррозионную активность.
В-пятых, данные изделия существенно различаются по твердости в зависимости от назначения.
В-шестых, важна износостойкость.

Жесткостью называют возможность сопротивления деформации. Она определяется на основе соотношения остаточной деформации к силе удара. С ней связана способность к возврату в начальное состояние после устранения напряжений.

Особый тип условий проявляется при использовании уплотнительных колец на границе вакуума и воздуха. В данном случае существенно ускоряются окислительные процессы. Для предохранения изделий от них в состав включают дополнительные компоненты.

Кроме того, при давлении более 10 МПа проявляется кессонный эффект, способный привести к разрушению. Ему хорошо противостоят уплотнительные кольца из плотного и твердого материала.

Выбор уплотнительных колец осуществляют на основе их параметров с учетом условий применения. Так, значение имеют температура и давление. К тому же ввиду того, что рассматриваемые детали подвергаются сжатию и растяжению, важна их способность к возврату в начальное состояние. Также при выборе уплотнительных колец имеет значение размер. Требуемое значение определяется на основе параметров соединения.

Для отображения основных характеристик уплотнительных колец разработана система маркировки. Полное обозначение представлено пятизначной цифровой комбинацией. Первые три числа отражают диаметр: первое – штока, второе – цилиндра (диаметр изделия, на который рассчитан уплотнитель, при этом для плотного прилегания диаметр его самого немного меньше), третье –сечения (*10). Четвертое число означает группу точности, пятое – группу материала (0-3 – бутадиен-нитрильный каучук, 4-6 — фторкаучук).

Нужно учитывать, что вид маркировки определяется типом уплотнительного кольца. Полные маркировки применяются редко.

Форма сечения и размеры

Подбирать диаметр уплотнительного кольца следует строго исходя из размера трубы. Обычно непосредственно на корпусе кольца указывается две или три цифры. Первые две цифры обозначают внутренний и наружный диаметр, третья – высоту. Измеряются данные значения в миллиметрах. Кроме того, дополнительно может указываться уровень выдерживаемого давления.

Сами уплотнители могут быть следующих видов:

Герметизирующие, то есть применяемые для стыковки труб и фитингов с одинаковым рабочим диаметром. Могут быть наружного или внутреннего исполнения. Наружные уплотнители одевают прямо на конец трубопровода, внутренние вставляются в специальную установочную канавку внутри трубы;
Уплотнители-переходники. Предназначены для соединения элементов разного диаметра.

При этом внутри полиэтиленовых и полимерных труб обычно уже предусмотрен уплотнитель. Дополнительно он приобретается, обычно, для установки фасонных изделий, к примеру, крестовин.

По форме резиновые кольца могут быть:

Круглые в сечении. Обеспечивают надежное и герметичное соединение. Однако, пользоваться такими изделиями не всегда удобно. Требуется использование смазки. Кроме того, зачастую приходится снимать фаску с гладкого участка трубы, вставляемого в раструб. Нередко вставляемый конец просто выталкивал кольцо из канавки, в этом случае ни о какой герметичности соединения не может быть и речи;
Одно- и двулепестковые обеспечивают высокий уровень герметичности и надежности соединения. Отличаются простотой монтажа;
Плоские и квадратные в сечении.

Особая разновидность резинового уплотнителя – манжета. Она обычно применяется для соединения чугунной канализации или для перехода с пластикового трубопровода на чугун. Представляет собой такое изделие гофрированную насадку из резины.

Монтаж уплотнительных колец

Технология монтажа уплотнительного кольца зависит от его разновидности и области использования. Если производится стыковка труб в раструб, то при монтаже рекомендуется руководствоваться следующей схемой:

Концы соединяемых труб очищаются от загрязнений, ржавчины и так далее. При необходимости для очистки труб можно воспользоваться различными растворителями, но для выполнения дальнейшей работы требуется полное высыхание химической жидкости.
Уплотнительное кольцо надевается на место соединения в специально отведенную канавку. Для облегчения выполнения работы кольцо и отрез трубы можно смазать мыльным раствором.
Производится стыковка труб. Ввод трубы производится до стопорных колец.

Технология установки уплотнителя при раструбном соединении труб

Если производится сборка трубопровода компрессионными фитингами, то уплотнительные кольца устанавливаются на оба отреза соединяемых труб непосредственно перед затяжкой фиксирующих гаек.

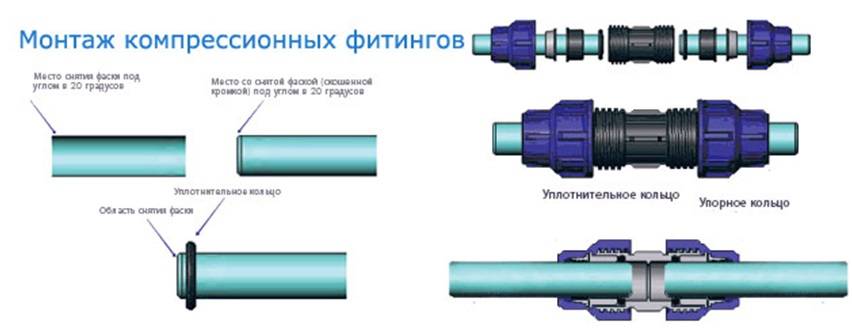

Схема установки уплотнителей фитинга компрессионного типа

При использовании обжимных фитингов уплотнительные кольца надеваются не на трубу, а на корпус соединительного элемента.

Место расположения уплотнительных колец на фитинге обжимного типа

Как произвести замену уплотнительного кольца на фитинге обжимного вида, смотрите на видео.

Таким образом, подбор уплотнительных колец из резины, силикона или каучука должен производиться в соответствии с основными характеристиками сооружаемого трубопровода, а монтаж – в соответствии с выбранным способом соединения труб.

Кольца прямоугольного сечения

Уплотнительные кольца прямоугольного сечения предназначены для воспрепятствования утечкам рабочей среды, а также для защиты от различных загрязнителей и жидкости. Наиболее часто их применяют для герметизации фланцевых соединений. Как правило, уплотнения данного вида используются в неподвижных узлах и агрегатах, однако они могут функционировать и в подвижных. В магазинах компании Вы можете приобрести как данный вид уплотнений, так и кольца круглого сечения ГОСТ 9833-73. Кроме этого, у нас Вы сможете найти кольца круглого сечения импортные и многие другие.

Кольца прямоугольного сечения – основные характеристики и свойства

Конкретные размеры колец данного вида определяются так: d x D x h, где d – это диаметр штока (в миллиметрах); D – это диаметр цилиндра (в миллиметрах); h – это высота кольца прямоугольного сечения (в миллиметрах). К примеру, обозначение: 25х35х10 говорит о том, что диаметр штока составляет 25 миллиметров, диаметр цилиндра равняется 35 миллиметров, а высота кольца – 10 миллиметров.

Диапазон температурных показателей, в котором допустимо функционирование колец прямоугольного сечения, зависит от материала уплотнительного элемента и может составлять от минус 60°С до плюс 200°С.

Уплотнительные кольца прямоугольного сечения изготавливаются из акрилонитрил-бутадиеновых каучуков, фторопласта, полиуретана, фторкаучука, силиконового каучука и других материалов. В зависимости от того, из какого материала изготовлено уплотнение, оно может работать в следующих рабочих средах: спирты, растворы солей, кислотная и щелочная среда, воздух, различные растворители, водяной пар.

Данный вид колец применяется в различном оборудовании, работающем в нефтегазовой отрасли, химической промышленности, в автомобилестроении и других сферах. В торговых точках нашей компании кроме колец прямоугольного сечения, Вы можете заказать и купить кольца нажимные ГОСТ 22704-77.

Условия эксплуатации

Для обеспечения герметичности узла с помощью кольца прямоугольного сечения за счет сжатия уплотнения в процессе сборки, необходимо чтобы радиальное сжатие кольца равнялось 0,1-0,2 миллиметра. При небольших давлениях герметизация происходит из-за смещения уплотнительного элемента под давлением среды. При сборке выбор размера уплотнений и канавок для их установки осуществляется с учетом бокового зазора в границах 0,2-0,25 миллиметра.

Необходимо отметить, что кольца прямоугольного сечения широко используются в качестве опорных колец. Главным образом они применяются для функционирования в подвижных соединениях, защищая при этом уплотнительные элементы. В этом случае кольца прямоугольного сечения фактически сами не являются уплотнениями – они просто препятствуют продавливанию уплотнительных элементов в зазор шток/цилиндр. Для данных целей производятся эти изделия из материалов, наделенных высокой прочностью и твердостью, к примеру, из тефлона.

Для некоторых применений могут использоваться разрезные кольца прямоугольного сечения (прямой разрез или под углом). В агрегатах с двухсторонним давлением уплотнительные элементы могут предохранять два защитных кольца. Для устройств, работающих в условиях высоких давлений, данный вид колец станет эффективным элементом усиления.

Выбор колец прямоугольного сечения следует выполнять в соответствии с химическими и физическими свойствами рабочей среды, которая непосредственно контактирует с уплотнением. Кроме этого, необходимо учитывать технические параметры работы устройств. Наша компания готова осуществить производство изделий любых размеров по эскизам и чертежам.

Уплотнение резиновыми кольцами

Уплотнения с резиновыми кольцами, вводимыми в канавки вала или промежуточной втулки, имеют ограниченное применение.

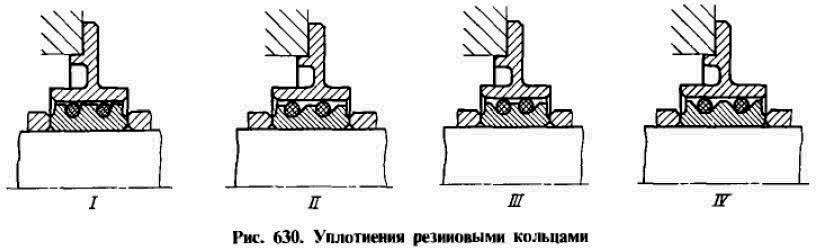

В конструкции на рис. 630, I уплотнение обеспечивают натягом между наружной поверхностью колец и втулкой. В конструкции на рис. 630, II использован манжетный эффект. Кольца расположены в канавках со скосом. Под действием давления в уплотняемой полости кольца, находя на скос, прижимаются наружной поверхностью к втулке. Уплотнение одностороннего действия. При необходимости обеспечить двустороннее уплотнение кольца устанавливают в канавках с попеременным чередованием наклона днищ (рис 630, III) или применяют канавки с двусторонним скосом (рис. 630, IV).

На рис. 631 изображено уплотнение, в котором использован центробежный эффект: резиновое кольцо имеет несколько наклонных гребешков, которые под действием центробежной сипы прижимаются к гильзе, создавая давление, пропорциональное квадрату частоты вращения. Кольца выполняют из мягких сортов маслостойкой и термостойкой синтетической резины.

Недостатки уплотнений резиновыми кольцами — ненадежность работы, быстрый износ резины в процессе эксплуатации, неопределенность сил прижатия.

Чаще применяют резиновые кольца в установках с возвратно-поступательным движением вала.

Источник

Выбор уплотнительных колец

Уплотнительное кольцо из резины применяется при сооружении:

канализационных трубопроводов с использованием раструбных соединений;
водопроводов бытового назначения. Как правило, резиновые кольца для уплотнения стыков уже имеются в различных видах соединительных фитингов (компрессионные, обжимные и так далее);
промышленных водопроводов, которые собираются при помощи фланцев;
газопроводов разного назначения.

При выборе уплотнителя необходимо руководствоваться следующими параметрами:

видом материала, использованного для изготовления кольца;
формой и размерами прокладки.

Разновидности материалов изготовления

Уплотняющие кольца могут быть изготовлены из следующих видов материалов:

Резины. Такие виды колец отличаются невысокой стоимостью, разнообразием форм и размеров, возможностью использования при прохождении среды с низкой или высокой температурой, а также для трубопроводов, проводящих химически активные вещества, например, нефтепродукты. Уплотнители из резины устанавливаются на различные виды труб: пластиковые, стальные, чугунные и так далее и могут применяться при сооружении канализационных систем, систем водоснабжения, в том числе и питьевого водоснабжения, газоснабжения и так далее.
Силикона. Силиконовые уплотнители преимущественно используются в трубопроводах, проводящих питьевую воду. В отличие от резинового кольца силиконовое никак не влияет на качество питьевой воды, что и обуславливает область его применения. Однако стоимость таких уплотнителей выше, чем у колец из резины.

Уплотнительные кольца, изготовленные из силиконa

Каучук. Основным преимуществом каучуковых колец для уплотнения является низкая стоимость, но такие изделия нельзя устанавливать на канализацию и трубопроводы с активными средами, так как при воздействии химических составов каучук разрушается, что приводит к разгерметизации соединения.

Наибольшей популярностью как на бытовом, так и на промышленном уровне пользуются резиновые уплотнители, так как они являются наиболее универсальными.

Формы и размеры уплотнительных колец

После подбора материала уплотнительного кольца рекомендуется уделить внимание таким параметрам, как форма и диаметр герметизирующего изделия, которые должны полностью соответствовать параметрам трубы. Резиновые уплотнители бывают:

Резиновые уплотнители бывают:

круглого сечения (рисунки выше). Кольца такой формы преимущественно применяются при сооружении безнапорных и напорных водопроводов, а также газопроводов. Кольца именно такой формы устанавливаются в большинство соединительных фитингов;
квадратного или прямоугольного сечения. Такие герметизирующие кольца используются при сооружении фланцевых соединений.

Уплотнители прямоугольной и квадратной формы

Кроме формы кольца уплотнения могут отличаться по толщине. Бывают плоские и объемные уплотнители с разным значением данного параметра. Плоское кольцо надевается на трубу с раструбом в заводских условиях, поэтому приобрести такие уплотнители отдельно, как правило, практически невозможно.

Уплотнитель для раструбного соединения

Отдельным видом уплотнительных колец является резиновая манжета, которая преимущественно применяется для чугунных труб канализационной сети. Манжета представляет собой резиновую насадку и может быть любой формы и любых размеров.

Специальный уплотнитель для канализации

При помощи манжет также можно соединять трубы, изготовленные из разных материалов, и присоединять к канализации сантехнические приборы.

Уплотнение неподвижных соединений

Наиболее распространенным средством уплотнения неподвижных соединений деталей являются прокладки из легко деформируемых материалов: свинца, меди, алюминия, технического картона, плотной бумаги, паронита, асбеста, резины сплошной или с тканевой прослойкой и различных пластмасс (хлорвинила, фторопласта, кожи, фибры) (табл. 1).

Таблица 1. Материалы, применяемые для изготовления прокладок

Материал	Рабочая среда	Температура среды, °С	Рабочее давление среды, кГс/см2
Свинец	Кислоты	–	2
Резина сплошная	Вода, воздух, вакуум	30	3
Картон технический промасленный	Вода, нефть, масло	40	10
Паронит	Воздух	60	50
Резина с парусиновой прослойкой	Вода, воздух	60	6
Резина с металлической сеткой	Вода, воздух	90	10
Полотно армированное	Вода, воздух	150	–
Медь	Пар	250	35
Асбометалл с медной оболочкой	Пар	250	35
Алюминий	Пар	300	20
Алюминий	Нефть, масло	300 – 400	30 – 60
Мягкое железо	Вода, пар	470	100
Нержавеющая сталь	Пар	500	120
Полихлорвинил	Кислоты, бензин	60	40
Паронит УВ	Бензин, керосин, масло	100	75
Паронит Л и ЛВ	Вода, пар	375	40
Асбест	Отработанный пар, горячие газы	450	1,5

При ремонте устройств пневматических и гидравлических систем необходимо следить за тем, чтобы форма прокладок соответствовала прилегающим поверхностям обеих деталей. Выбор толщины и материала прокладки имеет большое значение для герметичности соединения. Необходимо учитывать возможность сжатия материала прокладки (с учетом ее толщины) с тем, чтобы компенсировать отклонение от параллельности уплотняемых плоскостей соединяемых деталей.

Картонные и бумажные прокладки не должны иметь вырванных мест и разрывов. Поверхность прокладки должна быть ровной, чистой, без морщин и складок. Неравномерность толщины прокладок допускается не более 0,1–0,15 мм по всей поверхности. Для предохранения от размокания картонные и бумажные прокладки предварительно пропитывают олифой или машинным маслом. Перед пропитыванием прокладки рекомендуется смочить горячей водой и высушить. При этом прокладка набухает, пористость ее увеличивается и она лучше пропитывается горячим маслом (20–30 мин). Картонные и бумажные прокладки применяют для уплотнения стыков деталей, по которым перемещается вода или масло и др. под давлением.

Уплотняемые поверхности должны быть чистыми, без забоин и заусенцев. Отверстия на прокладках и на соединяемых стыках должны совпадать, возможное перекрытие должно быть не более 0,1 диаметра отверстия.

Замкнутые кольцевые канавки на уплотняемых поверхностях деталей улучшают уплотнение, а поперечные резко ухудшают его. Картонные и бумажные прокладки ставят на нитролаке или маслостойком клее.

1.1. Резиновые кольца

Более совершенными уплотнениями подвижных и неподвижных соединений являются резиновые кольца из маслостойкой резины (рис. 1). Начальное уплотнение соединений с круглыми кольцами обеспечивают деформацией кольца в канавке, так как глубину канавки под кольцо делают меньше его диаметра.

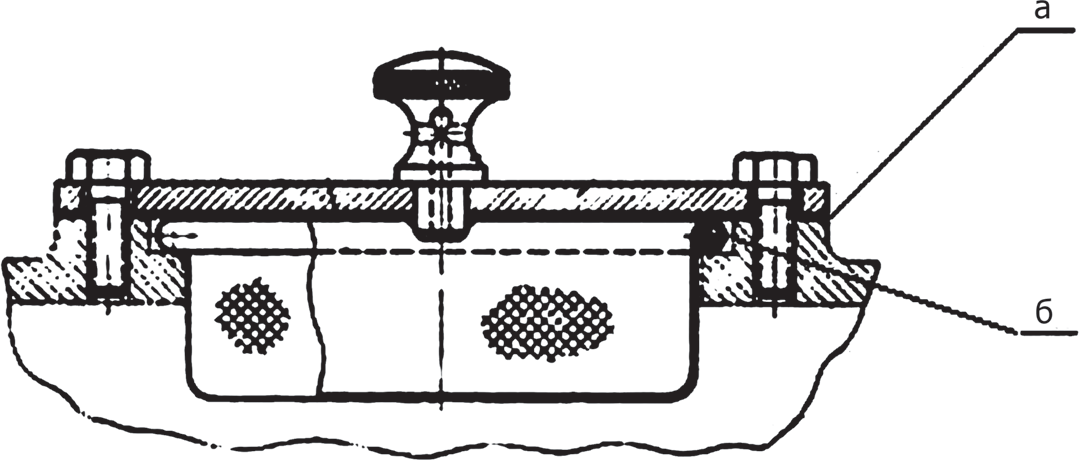

Рис. 1. Уплотнение неподвижных соединений деталей: а — прокладка; б — резиновое кольцо или шнур

Ширину канавки делают такой, чтобы кольцо в ней свободно размещалось в сжатом состоянии (при отсутствии начальной деформации кольцо уплотнять не будет). При воздействии давления кольцо расширяется и дополнительно уплотняет зазор. Резиновые кольца применяются для герметизации подвижных и неподвижных соединений, работающих при давлениях до 25 МПа, при давлениях свыше 10 МПа под кольца ставят защитные шайбы из фторопласта. Кольца круглого сечения могут работать при температуре от –50 до +100° С в зоне уплотнения. При монтаже кольца закладываются в прямоугольные канавки с обжатием по поперечному сечению в пределах 5–6%. Срок службы колец круглого сечения зависит от качества обработки поверхностей трения металла детали о резину (обычно не менее 1,25 Ra), сорта, твердости, упругости (эластичности) резины.

Достоинствами колец круглого сечения являются компактность, надежность работы, небольшие потери на трение и нетребовательность в уходе при эксплуатации.

В каких случаях необходимы уплотнители

Кольцо резиновое используется для раструбных и муфтовых соединений труб. При этом оно обжимается примерно на половину от своего начального диаметра. Уплотнители из резины необходимы для установки таких труб:

Полиэтиленовых (ПВП);
Поливинилхлоридных (ПВХ);
Полипропиленовых (ПП);
Чугунных;
Стальных;
Железобетонных.

Уплотнительные кольца для соединения труб

Монтаж напорных чугунных труб ранее требовал использование пеньковой пряди в месте стыковки трубопровода. Использование уплотнителей из резины позволяет упростить установку узлов до минимума: необходимо только вставить в раструб уплотнение и можно соединять свободный конец трубы.

Разновидности уплотнительных колец

Такие кольца могут иметь прямоугольное, круглое и х-образное сечение и их характеристики должны соответствовать определенным стандартам, к примеру, кольца резиновые уплотнительные круглого сечения выпускаются в соответствии с ГОСТ 9833-73.

В зависимости от того, для каких именно целей планируется использовать набор уплотнительных изделий, варьируются их физические характеристики. Они могут быть жесткими или эластичными устойчивыми к низким и высоким температурам, а также к воздействию агрессивной среде и различным химическим соединениям.

Материалы, используемые для изготовления уплотнителей

Выбор определенной разновидности зависит от того, какие свойства имеет рабочая жидкость, которая находится в непосредственном контакте с уплотнительным кольцом. Уплотнительные кольца бывают:

Резиновые.
Силиконовые.
Каучуковые.
Кожаные.

Если рабочая жидкость может негативно повлиять на материал, из которого изготовлено уплотнительное изделие, как это, к примеру, может быть с каучуковыми уплотнителями и нефтепродуктами, необходимо устанавливать уплотнитель из резины, которая не разрушается от контакта с нефтью.

В свою очередь форма изделий бывает овальной и прямоугольной, круглой и шевронной, все зависит от того, для чего они предназначены. Основными преимуществами использования уплотнительных колец является простота монтажа, высокая функциональность и долговечность, что для той же канализации играет большую роль.

Кроме того, такие изделия не теряют своих лучших качеств даже после большого количества сборок и разборок конструкции. В свою очередь изделия, имеющие круглое сечение имеют специальное посадочное место и те же силиконовые, или резиновые кольца устанавливаются очень быстро.

Характеристики и сферы применения уплотнительных манжет

В тех соединениях, которые используют подвижную конструкцию из осей и штоков, совершающую поступательные или вращательные движения используются так называемые манжеты. Манжета имеет внутренний и внешний диаметры, а для увеличения ее прочности применяется специальное армирование.

Резиновые манжеты могут иметь различные сферы применения и конструктивные особенности. По этим признакам могут быть разделены на соответствующие группы:

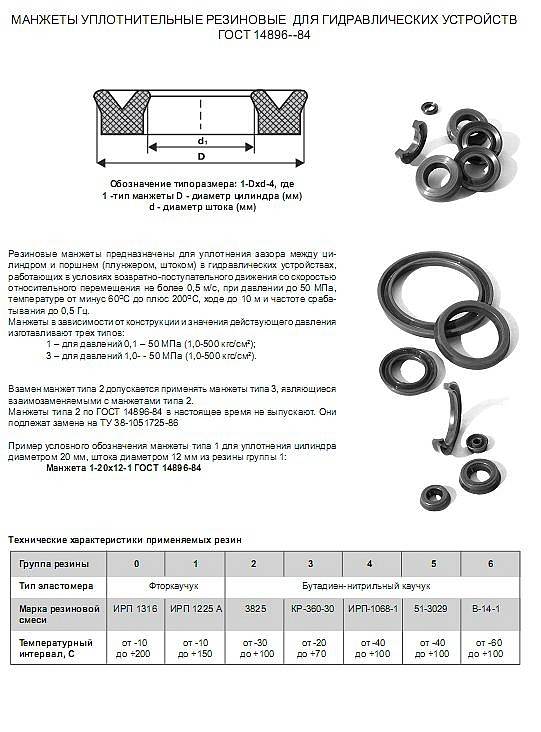

Манжеты армированные, которые соответствуют ГОСТ 8752-79, могут использоваться в тех случаях, когда в качестве рабочей среды выступают дизельное топливо, минеральное масло, а также вода.Манжеты неармированные, соответствующие ГОСТ 6678-72 используются в пневмоагрегатах, компрессорах и других приспособлениях.Неармированные манжеты, соответствующие ГОСТ 14896-84 могут применяться в гидравлических устройствах.Манжеты соответствующие ТУ 38-1051725-86 применяются для герметизации поступательно перемещающихся узлов.Кольцо уплотнительное на форсунки

Этапы изготовления уплотнительных колец

Прежде всего технология создания резиновых изделий представляет собой несколько сложных процессов:

подготовление начального продукта;
путь к формированию;
вулканизирование.

Подготовление произвольных изделий включает смешивание разных компонентов. Помимо каучука, резина содержит: вулканизаторы, ускорители вулканизации, наполнители, антиоксиданты, пластификаторы и красители. Вулканизатор это обычно сера, которая определяет эластичность резины. В мягкой покрышке очень часто изготавливаются уплотнительные кольца, содержащие до 8 %. серы.

Наполнитель, в основном технический углерод и SiO₂, который увеличивает твердость и делает прочными кольца. Вещества, вводимые в состав полимерных материалов, а именно вазелин и парафин делают резину эластичной и морозостойкой.

Антиоксиданты препятствуют окислению каучука, делая каучук не таким ломким и,замедляя, образование щелей в кольце. Вещества, такие как парафин, воск, альдоль, используются в виде антиоксидантов.

Стоит также отметить, что пигменты – охра и ультрамарин, выполняют эстетическую функцию, задерживают старение, а также могут допустить, чтобы поглощался световой спектр.

Итак, чтобы иметь представление в изготовлении и характеристике резиновых уплотнительных колец прежде всего необходимо разбираться в терминологии, в ГОСТах и уметь правильно применять продукцию в деле.

30.07.2020501

Комментарии (0)

Каталог резиновых армированных манжет по размерам

500 20.07.18

Формы стальных шпонок

76 14.01.21

Проекция на лобовое стекло автомобиля

3157 20.07.18

Размеры и типы стопорных колец – Таблица ГОСТов и DINов

987 19.08.20

Что такое РВД и как его делают

633 20.07.18

Приложения для девушек

809 20.07.18

Назначение и применение резиновых уплотнительных колец

Параметры

Кольца прямоугольного сечения

Кольца прямоугольного сечения – основные характеристики и свойства

6 Размеры и допуски

Параметры

Форма сечения и размеры

Монтаж уплотнительных колец

Кольца прямоугольного сечения

Кольца прямоугольного сечения – основные характеристики и свойства

Уплотнение резиновыми кольцами
