Ремонт гидравлического домкрата

Ремонт клапанов в конструкции гидродомкрата

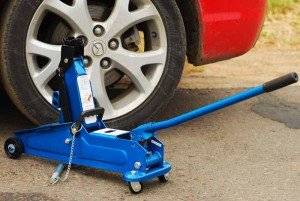

Принцип работы гидравлического подкатного домкрата.

Осуществляя ремонтные работы по восстановлению работоспособности клапана, пропускающего масло, следует открутить клапан и проверить его на наличие скопившихся загрязнений. Помимо этого, при осмотре конструкции клапана следует проверить его на наличие или отсутствие деформирования. В случае если выявлена мехдеформация устройства его следует заменить. В случае если в клапане выявлены загрязнения, то в процессе работы масло будет протекать из-за того, что не происходит плотного прилегания шарика к гнезду. Для удаления загрязнений проводится промывка устройства, перед промывкой осуществляется слив старой жидкости в специально подготовленную емкость. В процессе слива следует прокачать систему с помощью рабочего рычага путем поднятия и опускания.

После прокачки и разборки устройства все детали подвергаются промывке от загрязнения и остатков старой рабочей жидкости. В процессе ремонта следует заменить все манжеты и уплотняющие прокладки. При попадании загрязняющих элементов в рабочую полость требуется для проведения очистки отвернуть головку корпуса.

В резервуар заливается специальная промывочная жидкость или керосин и производится прокачивание. Запорная игла при проведении этой процедуры должна быть снята. После проведения процедуры керосин или промывочная спецжидкость сливается, а рабочая полость заполняется чистой рабочей жидкостью.

Ремонт и обслуживание.

Гидравлические бутылочные домкраты

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло. Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

Типы и виды домкратов: выбираем лучший

Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.

• Самым известным является механический, главным плюсом которого считается низкая стоимость. Дополнительными достоинствами являются: небольшой вес, высокий уровень подъема и быстрый рабочий ход. Среди недостатков отмечают маленькую площадь опоры, что приводит к небольшой устойчивости.
• Следующий тип – электрическое оборудование, работает от электропроводки машины, а управляют домкратом с помощью небольшого блока. Грузоподъемность устройства достигает 2-х тонн, а вот к минусам относят большую массу устройства и ручное опускание, что требует немало времени.
• Есть еще и пневматический домкрат, который работает от сжатого воздуха либо компрессора. К преимуществам стоит отнести малый вес, снижение затрат на проведение работ, большую площадь опоры.
• Но больше внимания мы уделим гидравлическому домкрату, ведь именно эту модель чаще всего используют не только при ремонте автомобиля, но и во время проведения строительных работ, включая работу с железобетоном и арматурными конструкциями. Они способны демонстрировать максимально высокие показатели, ведь КПД устройства достигает 80 %, а грузоподъемность составляет около 200 тонн, в зависимости от модели. К сожалению, не обойтись и без сложностей. Например, нельзя точно отрегулировать высоту отпускания, а потому следует заранее изучить инструкцию по эксплуатации инструмента. При работе, чтобы не довести домкрат до поломки, желательно следить за состоянием сальника, клапанов и наличием масла. Да и транспортировать инструмент нужно с умом – только в вертикальном положении, чтобы топливо просто не вытекло через клапан.

Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!

Это интересно: Поверка манометров — сроки, методика, правила — периодичность, методика, требования

Протечки масла

Чтобы сделать ремонт гидравлического домкрата своими руками, следует иметь готовый комплект для ремонта. Но перед тем, как приступать к такой работе, следует ознакомиться со схемой оборудования и принципом его работы.

Наиболее частым ремонтом, который требуется проводить при эксплуатации такого типа домкрата, является устранение протечек масла. Почему это происходит? Причиной этому обычно бывают механические повреждения определенных частей оборудования или же их износ.

Ремонт домкрата

Начиная ремонт гидравлического домкрата своими руками, следует наперед приготовить емкость, куда можно будет слить старое масло, а также подготовить новую жидкость, которая будет заливаться в устройство.

В первую очередь снимаются поршни, которые проверяются на наличие следов коррозии. Ее, как и любые загрязнения, необходимо тщательно удалять. При этом также проверяется на предмет деформаций шток. Если они обнаружены, потребуется замена детали.

Далее нужно проверить клапан, который пропускает масло. Для этого устройство снимается, его проверяют наличие любых деформаций или попадание грязи. Если причиной пропускания масла из цилиндра является деформация клапана, его попросту заменяют. Если же причиной того, что шарик клапана не полностью стает в седло является попадания загрязнений, его просто очищают, что предотвращает протекание рабочей жидкости домкрата.

После этого все детали устройства тщательно промываются керосином, очищая их от остатков старого масла и любых загрязнений. Кроме того, нелишним будет провести замену уплотнительных прокладок и манжет.

Места установки домкрата на ниссан кашкай

1. Включите I передачу в механической коробке передач или переведите рычаг селек­тора управления вариатором в положение «Р» (стоянка), затормозите автомобиль стояночным тормозом. Попросите пассажиров выйти из автомобиля. Если вы буксировали прицеп, отсоедините его от автомобиля. Для предотвращения случайного пуска дви­гателя выньте ключ из замка зажигания. 2. Подложите упоры под колеса с противоположной стороны.

4. Возьмитесь за крышку пола багажного отделения.

5. . поднимите крышку и снимите ее или зафиксируйте в открытом положении.

6. Возьмите из вещевого ящика багажного отделения домкрат.

9. Установите лапу домкрата в специально предусмотренные места, расположенные на порогах кузова вблизи каждого колеса.

Место установки домкрата под порог кузова обозначено насечками. Ребро порога должно находиться над пазом лапы домкрата.

На домкрат наклеена табличка с указаниями для установки его под автомобиль.

При пользовании домкратом на мягком грун­те подкладывайте под основание домкрата брус или доску.

10. Вставьте хвостовик воротка в прямо­угольное отверстие ключа для гаек колес..

11. . а его изогнутый конец в проушину силового винта домкрата.

Так выглядит подготовленный к работе домкрат.

12. Вращая вороток домкрата по часовой стрелке, раздвиньте домкрат таким образом, чтобы ребро порога вошло в паз лапы домкрата, установленного перпендикулярно опорной поверхности.

13. Если вы поднимаете автомобиль для замены колеса, то перед началом подъема ослабьте на пол-оборота затяжку гаек крепления колеса. Выньте из багажника за­пасное колесо. После подъема автомобиля извлекать его будет небезопасно.

14. Вращая вороток домкрата по часовой стрелке, приподнимите кузов.

15. Прежде чем окончательно поднять автомобиль домкратом на требуемую высоту, еще раз проверьте, не накренился ли домкрат в какую-либо сторону.

По возможности не работайте под автомобилем, поднятым на домкрате, но если без это­го не обойтись, установите под кузов допол­нительные опоры.

Дополнительные опоры следует устанавли­вать только под специально предназначен­ные для подъема автомобиля места.

Между опорой и кузовом автомобиля подло­жите резиновую или деревянную прокладку. Устанавливайте треногую опору таким образом, чтобы две ее ножки были со стороны кузова автомобиля, а одна — снаружи.

16. После использования уложите домкрат, инструменты и крышку пола багажного отделения.

источник

Ремонт гидравлического домкрата

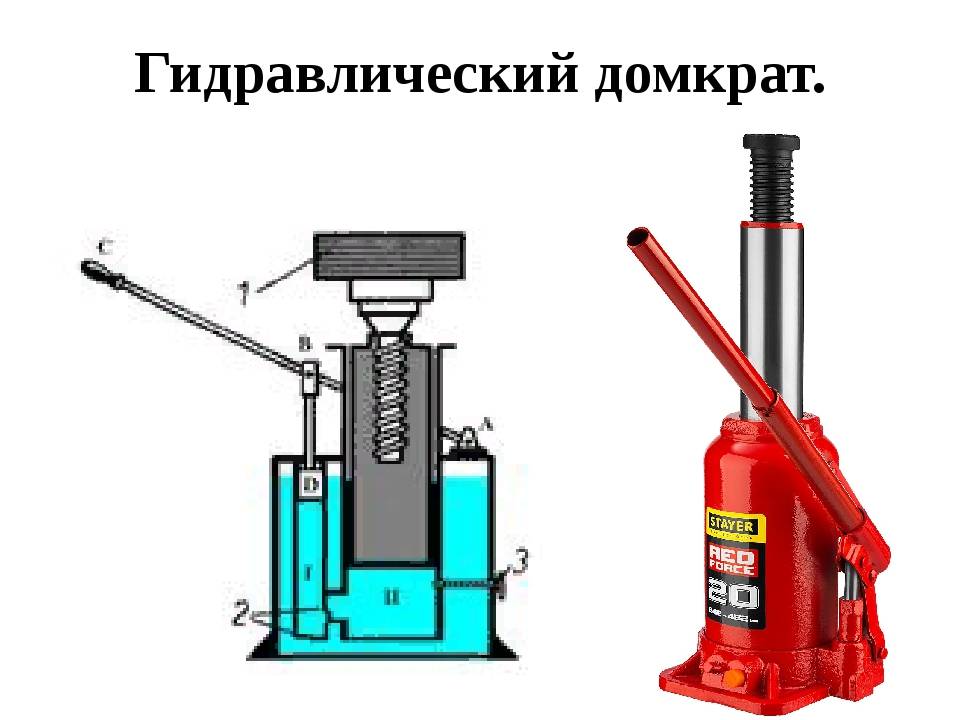

Конструкция гидравлического домкрата бутылочного типа.

Перед тем как приступать к ремонту, нужно точно установить причину поломки. Для этого домкрат нужно разобрать. Так как все детали скреплены резьбовым соединением разного диаметра, придется использовать набор ключей различного размера

После того как устройство было полностью разобрано, нужно осторожно слить из него масло и хорошо осмотреть клапан и поршни

Если на деталях скопилась ржавчина, ее необходимо очистить. Шток нужно тщательно проверить, есть ли изгиб. Защитные прокладки и кольца стоит заменить на новые, ведь их деформация и износ могут быть не видны, а качество стоит проверять при высоком давлении. После проверки все детали нужно хорошо промыть специальной жидкостью, желательно не один раз. Домкрат остается прокачать, чтобы удалить лишний воздух и залить в него новое масло. Для заливки рабочей жидкости предусмотрена горловина с закручивающейся пробкой.

По виду привода различают гидравлические домкраты:

• с ручным приводом;
• с электрическим приводом.

Несмотря на то, что существуют разные виды этого инструмента, принцип работы одинаков для всех моделей.

После этого конструкция вновь собирается, а процесс ремонта домкрата считается завершенным. Остается только проверить качество работы инструмента. Если гидравлический домкрат работает нормально, значит ремонт завершен успешно. Если нет, придется продолжать искать неисправность. Чаще всего нормальному функционированию устройства может мешать некачественное или неправильно залитое масло.

Разновидности гидродомкратов, их достоинства и недостатки

Первые из упомянутых, наиболее распространенные и известные – домкраты бутылочного типа, их часто (по наиболее классическому применению) называют автомобильными гидродомкратами.

Их линейка у большинства производителей начинается от полуторатонных и достигает 15 – 20-тонных модификаций. Они просты по конструкции, компактны в укладке и неприхотливы в обслуживании, они способны долгие годы верой и правдой прослужить рачительному автовладельцу.

Собственно, техническое обслуживание, в большинстве случаев, сводится к проверке уровня масла, его доливке при необходимости, и периодической холостой прогонке домкрата, чтобы во время работы могли смазаться все его детали, сработать пружинки и провернуться шарики перепускного клапана, что предупредит их залипание из-за редкой эксплуатации и не приведет к неработоспособности устройства в критической ситуации.

Как раз из-за возможности утечки масла, хранить бутылочные гидродомкраты лучше все же в вертикальном положении.

Ремонт таких домкратов производится крайне редко, но если домкрат работает на износ – к примеру, на станции техобслуживания или на другом производстве, то он чаще всего сводится к замене манжет поршня и плунжера, резиновых уплотнителей, реже – пружин и шариков перепускного клапана.

Рекомендуем: Пластиковые декоративные уголки для отделки арок (видео)

Достоинства бутылочного гидравлического домкрата:

компактность; устойчивость; долговечность; малое прилагаемое усилие; универсальность использования – кроме автотранспорта такие домкраты используются в строительстве, на жд транспорте, в качестве силового узла для трубогибов и труборезов; простота ремонта.

Именно такие домкраты являются основными и практически безальтернативными на грузовом автотранспорте.

К их недостаткам относят:

большую начальную высоту; незначительную высоту подъема; невозможность работы в невертикальном положении.

Сейчас автомобильные гидродомкраты выпускаются в удобной компактной упаковке, делающей их укладку и хранение в автомобиле, особенно при дальних поездках, весьма удобной и аккуратной, предотвращающей порчу вещей, перевозимых в багажном отделении возможным попаданием масла.

Gidravlicheskii-dzhomkrat-1

Gidravlicheskii-dzhomkrat-2

Gidravlicheskii-dzhomkrat-3

Кстати, форма ящичков и расположение ручек прозрачно намекает на вертикальное хранение домкратов бутылочного типа. А вот подкатной гидравлический домкрат лишен этих недостатков, правда он и подороже, и менее компактен, но в качестве именно автомобильного домкрата не уступает бутылочному, а в некоторых случаях и превосходит его, в частности:

при работе на площадках, имеющих уклон; имеет значительно меньшую высоту подхвата; проще передвигается и устанавливается под автомобилем благодаря колесам; обладает большей высотой подъема (от 300 до 400 мм).

Мы бы рекомендовали автомобили, управляемые женщинами, комплектовать именно такими домкратами.

Еще одна, на наш взгляд, интересная модель автомобильного домкрата создана на соединении двух видов этого устройства: ромбического винтового и гидравлического. Это, безусловно, домкрат гидравлический, но его усилие при помощи рычагов передается на ромбическое подъемное устройство, обладающее неоспоримыми преимуществами:

низкой высотой подхвата; отсутствием отклонений в вертикальной плоскости при подъеме; большой высотой подъема.

Мы будем не правы, если не упомянем о некоторых менее известных, но от этого не менее полезных представителях гидродомкратов.

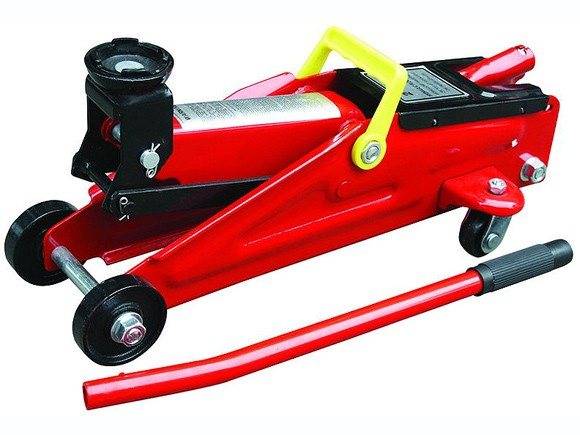

Конструкция и принцип действия подкатного домкрата

Конструкция подкатного подъемника несколько схожа с тележкой на колесах, которая позволяет подогнать и использовать механизм для ремонта любого автомобиля. Данная модель подъемника отличается наличием дополнительных насадок, которые в несколько раз увеличивают возможности его использования.

Для изготовления корпуса подъемника используется металл, после чего его монтируют на две пары колес. В корпус домкрата предварительно встраиваются механизмы, с помощью которых осуществляется подъем транспортного средства, а также гидроцилиндр, в выдвижном положении обеспечивающий опор и подъем рабочей площадки. За счет того, что площадка поднимается, будет осуществляться подъем груза на определенный уровень высоты.

С помощью рычага конструкцию гидравлического подкатного домкрата можно с легкостью приводить в движение. Чтобы опустить площадку, с помощью рукоятки необходимо повернуть винт, который откроет запасной образец специального клапана. В результате того, что в рабочем цилиндре происходит сброс давления масла, транспортное средство будет опускаться на нужный уровень.

Профессиональное и промышленное использование подразумевает эксплуатацию различных моделей подкатных механизмов, способных поднимать и фиксировать груз, масса которых превышает 20 тонн.

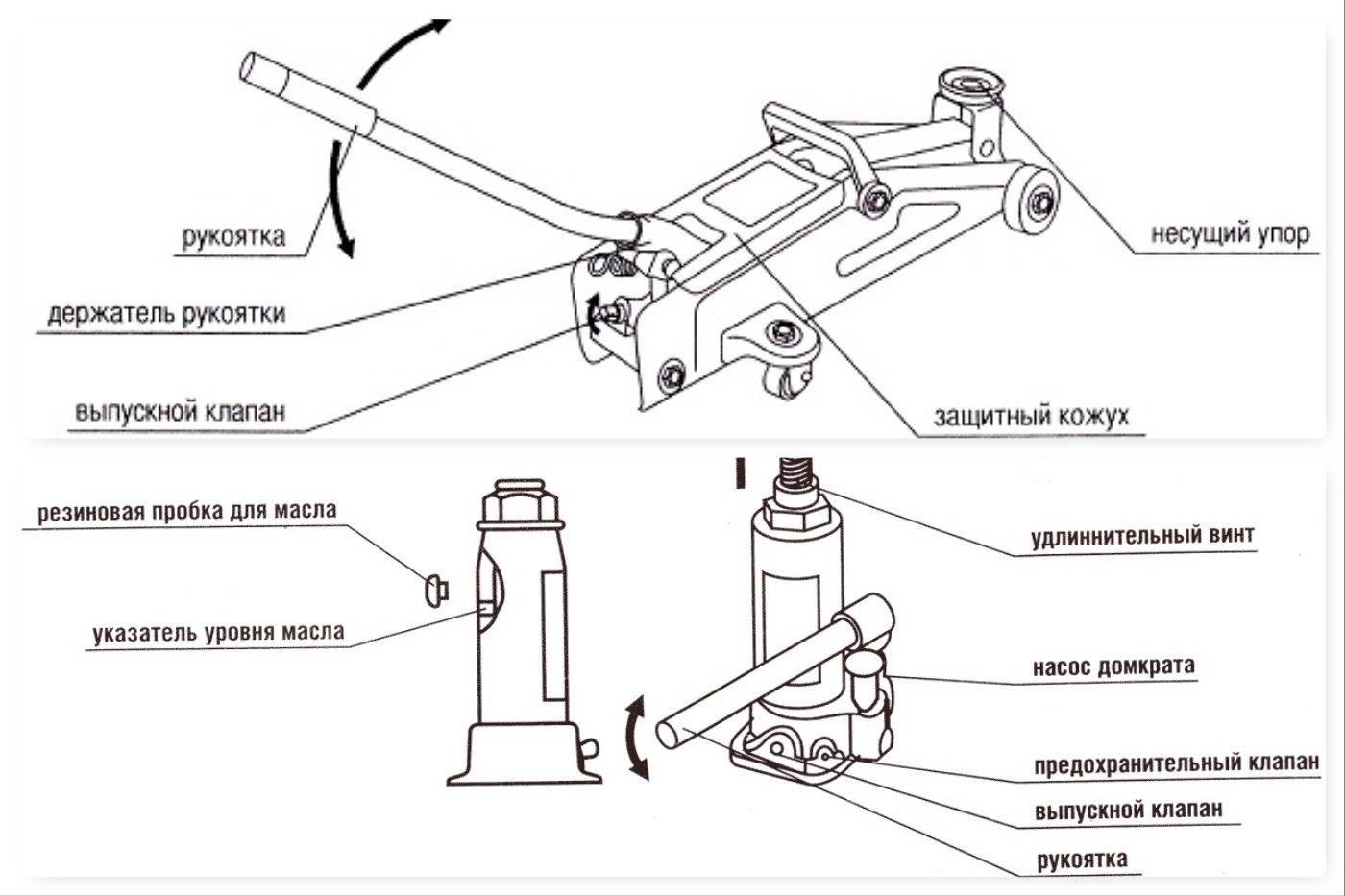

Конструкция подкатного домкрата

Ремонт гидравлического домкрата

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Бутылочный домкрат

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

Промывка очищающей жидкостью

Открываем отверстие для заливки. Сливаем все масло в заранее подготовленную тару. Далее залить очищающую жидкость. Эта процедура убирает из системы оставшееся масло, и прочую грязь. Далее идем по следующему алгоритму действий:

• Заливаем очищающую жидкость.
• Двигаем рычагом, жидкость распространяется по системе.
• Доливаем жидкость, качаем рычаг, пока шток не поднимется в верхнее положение.
• Далее открываем обратный клапан, шток возвращается в начальное положение, часть очищающей жидкости выдавится из системы.
• Если выдавливаемая жидкость грязная, то повторить алгоритм несколько раз.

Устройство, особенности применения домкрата бутылочного типа

На иллюстрации видно, из каких компонентов состоит гидравлический подъемник.

Вся конструкция умещается внутри резервуара с рабочей жидкостью. Подъемный шток в нижнем положении полностью утоплен в корпусе. Рукоятка-рычаг съемная, и в транспортном положении не занимает много места. Поэтому домкраты такого типа легко умещаются в багажнике автомобиля.

ВАЖНО! Хранить гидравлические домкраты бутылочного типа следует в вертикальном положении. В противном случае возможно вытекание рабочей жидкости.. Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра

Управиться с таким домкратом может один человек

Приспособление, способное поднять солидный внедорожник (усилие 5 тонн) – имеет размеры (с учетом отстегнутой рукоятки) не больше бутылки вина объемом 0,7 литра. Управиться с таким домкратом может один человек.

Преимущества:

• Простота в эксплуатации и обслуживании;
• Высокий КПД – до 80%;
• Малое усилие на рабочей рукояти;
• Плавная работа за счет применения жидкости;
• Возможность контролировать высоту подъема с высокой точностью;
• Высокая надежность по причине отсутствия вращающихся и трущихся с усилием деталей;
• Продолжительность срока эксплуатации – кроме уплотнительных колец, в бутылочном домкрате нечему изнашиваться;
• Хороший показатель безопасности в работе – при поломке исключено резкое падение поднимаемого предмета или отбрасывание в сторону части инструмента;
• Широкие возможности применения, не ограниченные эксплуатацией лишь в автомобилях.

Недостатки:

• Высота корпуса домкрата практически равна высоте подъема. Это характерно для одноштоковых конструкций, телескопические (многоштоковые) варианты лишены этого недостатка. Частично эта особенность компенсируется выкручивающимся из штока винтом – удлинителем.Из-за подобного недостатка, начальная высота подъема начинается от 20-25 см. Это ограничивает габариты применения устройства;
• Медлительность. Один цикл работы нагнетательного насоса обеспечивает подъем на незначительную высоту. Чем выше грузоподъемность – тем больше движений рукояткой надо сделать для подъема;
• Невозможность точно контролировать высоту опускания груза;
• Работа только в вертикальном положении. В наклоненном или горизонтальном состоянии, в гидросистему попадет воздух, и ее придется прокачать;
• Большая масса приспособления, с учетом рабочей жидкости;
• Высокая стоимость изделия.

Для работы с малыми начальными высотами (например, легковые автомобили с низкой посадкой) применяют подкатной домкрат. Он работает по рычажной схеме, а в качестве движущей силы применяется гидроцилиндр, как в обычном бутылочном домкрате.

Советы по замене жидкости и эксплуатации устройства

Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.

• Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
• Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
• Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
• Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
• Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!

Время на чтение: 7 минут

Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому

Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками
