Ремонт цепной электропилы вкт 1841 своими руками

Почему электропила по дереву выходит из строя?

Специалисты, которые специализируются на ремонте электропил, говорят о том, что этот инструмент чаще всего на ремонт владельцы приносят в весенний период. Основная причина выхода из строя этого предмета заключается в обмотках двигателя. За зиму в них скапливается конденсат, который при включении электрической пилы приводит к возникновению короткого замыкания. Избежать этого вполне возможно. Для этого необходимо перед началом эксплуатации в весенний период на некоторое время подержать пилу в тёплом помещении. Желательно, чтобы она находилась в тепле не менее суток. После этого можно запускать её и использовать по прямому назначению. В электрических сетях нашей страны в праздничные дни напряжение может существенно падать. Если человек использует для выполнения работ электропилу, то недостаточное напряжение приводит к тому, что двигатель не развивает номинальной мощности. Это приводит к быстрому перегреву. Интенсивное выделение тепла может стать причиной замыкания якоря или расплавления изоляции. В этом случае может возникнуть необходимость ремонта, причем стоимость его проведения будет сравнима с ценой покупки нового инструмента.

Поэтому, чтобы избежать таких неприятностей, необходимо постоянно контролировать стабильность тока

Особенное внимание необходимо обращать на этот момент, если для работ используется электропила, имеющая небольшую мощность. Также нужно помнить о том, что все электропилы не в состоянии работать постоянно без перерывов

Поэтому необходимо периодически отключать пилу для отдыха.

Когда рабочий день завершён, необходимо провести правку, а если в этом есть необходимость, то выполнить подтачивание цепи электропилы. У многих может возникнуть вопрос, зачем это делать так часто.

Например, в случаях, когда используется бензопила, при работе на холостом ходу у неё цепь не вращается. При использовании такого инструмента все нагрузку на себя возьмет сцепление, поэтому бензиновый двигатель не пострадает от опасного воздействия. В случае с цепными электропилами у них с электродвигателем связан редуктор. Поэтому, когда цепь тупая, то воздействие на двигателе существенно возрастает, что приводит к сокращению ресурса. Также может возникнуть его поломка. Помимо этого, когда цепь хорошо заточена, ею приятно работать, так как не приходится прилагать серьезных физических усилий для выполнения работы. Применяя такой инструмент, можно без каких-либо проблем распилить необходимый материал.

Основные характеристики

Несмотря на свою небольшую стоимость, цепь играет важнейшую роль при эксплуатации бензопилы. От того насколько она правильно наточена и натянута во многом зависит не только ее производительность, но и сохранность других узлов.

Классифицируют цепи по следующим параметрам:

Шаг. Под этим термином принято подразумевать расстояние (измеряется в дюймах) между первой и третьей соединительными заклепками, разделенное пополам. Фактически все существующие пильные цепи подразделяются на пять групп: ¼», 0,325″, 3/8″, 0,404″ и ¾». При выборе следует учитывать: чем больший шаг – тем большая производительность, но при этом значительно возрастают нагрузки на движок;
Толщина хвостовика ведущего звена. Речь идет о глубине посадки на паз шины, по которому она движется в процессе пиления. Чем глубже посадка, тем меньшая вероятность, что цепь может слететь с шины.

Производители предлагают следующие модификации:

1,1 мм — для миниатюрных инструментов;
1,3 мм – оборудовано большинство бензо и электропил бытового класса;
1,5 мм – полупрофессиональные модели;

1,6 мм – применяется на бензопилах профессионального назначения;
2,0 мм – промышленные цепные бензопилы;

Другие параметры цепи:

Профиль. Имеется в виду высота режущей кромки цепи над шиной. По этому показателю пильные цепи распределяются на два типа: низкопрофильные и высокопрофильные. Цепи с низким профилем более безопасны в использовании, тогда как высокий профиль обеспечивает высокую производительность работы. Кроме того, цепи распределяются по профилю режущих зубьев: полудолотообразные , долотообразные, закругленные и зубья с победитовой напайкой.

Глубина резки. Другими словами зазор между пильным зубом и ограничителем. В бензопилах бытового уровня правильно использовать цепи с зазором 0,025″ и 0,03″. Цепи с зазором до 0,07″ устанавливаются на профессиональных и промышленных моделях.
Количество звеньев. Выбирая цепь для бензопилы, ориентируйтесь на длину шины. Например, если у вас бытовая китайская пила с шиной на 14″, скорее всего, вам необходима цепь на 52 звена.

Важно! Правильный подбор цепи на бензопилу осуществляется в соответствии с параметрами, указанными в руководстве по эксплуатации. Если вы не имеете такой возможности, советуем воспользоваться таблицами подбора на сайте производителя или здесь: Ваш браузер не поддерживает фреймы Таблицы размеров пильных цепей и шин для бензопил по моделям. Если вы не имеете такой возможности, советуем воспользоваться таблицами подбора на сайте производителя или здесь: Ваш браузер не поддерживает фреймы Таблицы размеров пильных цепей и шин для бензопил по моделям

Если вы не имеете такой возможности, советуем воспользоваться таблицами подбора на сайте производителя или здесь: Ваш браузер не поддерживает фреймы Таблицы размеров пильных цепей и шин для бензопил по моделям

Износ подшипников на лобзике как заменить

Подшипники относятся к расходным материалам, поэтому при их износе, требуется замена. Они не подлежат ремонту, а чтобы продлить срок их службы, следует регулярно не только вносить смазку, но еще и производить предварительную очистку.

Если изношены подшипники, то для их замены понадобится разобрать инструмент, и заменить на аналогичные по маркировке. Выпрессовывание и запрессовывание подшипников на вал ротора осуществляется вручную или специальным инструментом. Перед установкой новых подшипников, рекомендуется внести дополнительную смазку.

Это интересно! Чтобы определить износ подшипников, следует проверить наличие люфта наружной обоймы относительно внутренней.

Монтаж пильной гарнитуры электропилы Интерскол

Как мы уже отмечали, цепные электрические пилы Интерскол поставляются в двух модификациях. Рассмотрим монтаж каждой модели подробнее.

Монтаж Интерскол

Стандартный натяжитель цепи

Отвинтите крепежные гайки и снимите защитный кожух с корпуса пилы;
Установите пильную шину на шлицы, наденьте цепь на ведущую звездочку и в пазы шины;
Установите защитную крышку, зафиксируйте ее крепежными гайками;
При помощи отвертки, натяжительным винтом установите правильное натяжение цепи;
Затяните крепежные гайки на шлицах до упора.

Бесключевой натяжитель цепи

Проворачивая внутреннюю гайку натяжителя против часовой стрелки, снимите защитный кожух;
Смонтируйте шину на шлицы, вставьте цепь в пазы шины и наденьте ее на ведущую звезду;
Наденьте защитную крышку, при помощи внешней гайки отрегулируйте натяжение цепи;
Затяните внутреннюю гайку до упора.

Параметры зубьев цепи

Элементы цепи – зубья – имеют различия, которые важно учитывать, приобретая цепь для тех или иных работ. Каждая часть зуба имеет свое назначение. Например, верхняя грань зуба, которую часто называют лопаткой, сужается в задней части и образует угол торцевого лезвия

Он необходим, чтобы обрезать стружку

Например, верхняя грань зуба, которую часто называют лопаткой, сужается в задней части и образует угол торцевого лезвия. Он необходим, чтобы обрезать стружку

Каждая часть зуба имеет свое назначение. Например, верхняя грань зуба, которую часто называют лопаткой, сужается в задней части и образует угол торцевого лезвия. Он необходим, чтобы обрезать стружку

Поверхность скольжения и наклон торцевого лезвия образуют передний угол, имеющий различный варианты – от 60º до 85º. Корректируют угол верхнего лезвия, как и передний угол, в процессе заточки. Каждый из элементов, в частности, его величина и степень остроты, влияют на режущую способность электропилы.

Подгонять углы наклона под произвольные параметры нельзя, существуют проверенные стандарты, которым необходимо следовать в зависимости от типа цепи и ее функционального назначения.

Угол наклона лопатки формирует оптимальные режущие свойства при врезании цепи в древесный слой. С внутренней стороны находится угол заточки – 10º или 30º, который при необходимости можно изменить

Значения заднего угла – 50º или 60º. Это наиболее важный угол, но измерить его довольно сложно, а также сложно подогнать, если не соблюсти остальные величины.

Расстояние ограничителя глубины влияет на то, какой толщины будет стружка. Оно зависит от типа и назначения цепи и равняется 0,6-0,8 мм. Ограничитель также требует регулировки и стачивается, но гораздо реже – через 5-8 заточек

Устройство и схема подключения коллекторного двигателя переменного тока

Коллекторные двигатели переменного тока достаточно широко применяются как силовые агрегаты бытовой техники, ручного электроинструмента, электрооборудования автомобилей, систем автоматики. Схема подключения двигателя, а также его устройство напоминают схему и устройство электродвигателя постоянного тока с последовательным возбуждением. Область применения таких моторов обусловлена их компактностью, малым весом, легкостью управления, сравнительно невысокой стоимостью. Наиболее востребованы в этом производственном сегменте электродвигатели малой мощности с высокой частотой вращения.

Как уберечься от подделок

Чем популярнее техника, тем резвее наводнят рынок изделия непонятного свойства с соответствующими брендовыми логотипами. Распознать подделку не обязательно удается перед совершением покупки. Последующие деяния посодействуют выявить фальсификат:

Высококачественная колоритная упаковка подтверждает подлинность инструмента, мерклые краски, дешевенький картон свидетельствует об оборотном.
На страницах сайта производителя представлен каталог уникальных продуктов с надлежащими описаниями, чертами и фото, загляните на веб-сайт и сопоставить предлагаемую цепную электрическую пилу Parma с оригиналом.
Проверяем зрительно качество литья, сборки, прилегания деталей — пористая структура, мерклые краски и зазоры меж деталями обязаны быть вызвать подозрения.
Читаем штришок код, он даст информацию об инструменте, изготовителе и стране производства.

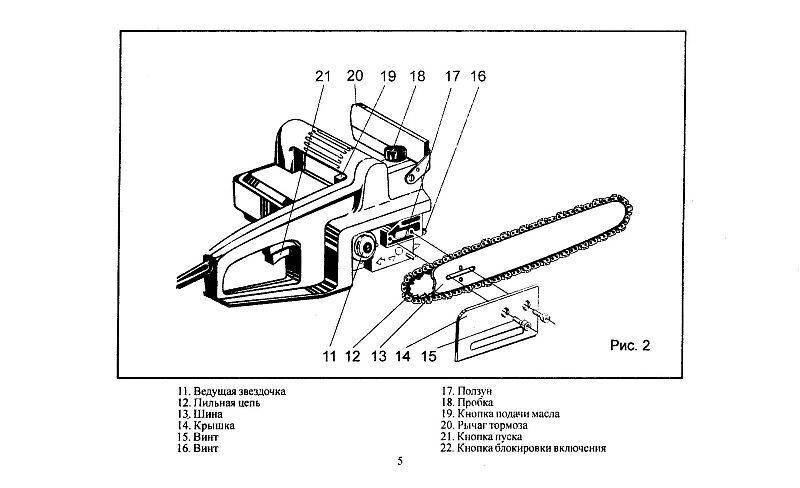

Устройство и принцип работы цепной электропилы

Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотора вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.

Электропилы могут быть как с поперечным расположением двигателя (показано на рисунке выше), так и с продольным (см. фото ниже).

Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент не заклинивает в материале, а процесс пиления происходит быстро.

Для уменьшения износа пильной цепи и шины на электропилах установлена система смазки, подающая масло на пильную гарнитуру.

В систему смазки входят масляный бачок объемом около 500 мл и масляный насос. Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.

Типичные неисправности

Наибольшего внимания к себе требует щеточно-коллекторный механизм, в котором наблюдается искрение даже при работе нового двигателя. Сработанные щетки следует заменить для предотвращения более серьезных неисправностей: перегрева ламелей коллектора, их деформации и отслаивания. Кроме того, может произойти межвитковое замыкание обмоток якоря или статора, в результате которого происходит значительное падение магнитного поля или сильное искрение коллекторно-щеточного перехода.

Избежать преждевременного выхода из строя универсального коллекторного двигателя может грамотная эксплуатация устройства и профессионализм изготовителя в процессе сборки изделия.

Источник

Домашний ремонт при стандартных поломках

Несмотря на то, что сегодня на рынке представлено несколько десятков моделей цепных пил разных производителей ремонт основных стандартных поломок проводится одним единственным методом – заменой сломавшейся детали. Это касается буквально всех основных узлов и механизмов.

Теоретически можно что-то подточить или подправить напильником, но это будет только временное решение и отсрочит в лучшем случае большой ремонт на несколько дней, а в худшем случае повлечет за собой более дорогостоящий ремонт.

Ремонт цепной электропилы, если это не критично и не влияет на ее работоспособность можно сделать и самому. Это, прежде всего, касается корпуса инструмента. Падения, механические повреждения при работе часто деформируют пластиковый корпус, особенно это касается места расположения двигателя. Отремонтировать это место можно, поставив заплатку или наложив бандаж, применив для этого эпоксидный клей и стеклоткань. Эпоксидный клей сам по себе очень хрупкий, поэтому необходимо соблюдать пропорции при смешивании смолы и отвердителя

Его также можно использовать и для восстановления пластиковых шестерен, правда опять, стоит акцентировать внимание на то, что это только временная мера

А вот для восстановления масляного бачка ни эпоксидный, ни какой бы то ни было другой клей не подойдет. Пластик, из которого сделан резервуар не поддается ни склеиванию клеем, ни пайке, так что менять его необходимо полностью.

При замене шестерен стоит внимательно присмотреться к металлическим частям корпуса редуктора – на нем видны все проблемные места, особенно это касается точек установки шестерен и валов. Сколы, следы выработки и заметная деформация говорит о том, что в этом случае кроме всего прочего придется поменять и основание редуктора.

Самое простое, что можно сделать своими руками без больших усилий, так это заменить резиновые уплотнители и прокладки. Это довольно важная и ответственная работа. Если сильно затянутые болты корпуса и крышки редуктора позволяют обеспечить надежность соединения, то резиновые уплотнители дают возможность погасить вибрацию

Особенно важно применять уплотнители именно изготовленные для этого. Так для узла смазки цепи используется специальная маслостойкая резина, она не теряет своих свойств при контакте с маслом и способна выдерживать большие нагрузки при высокой температуре

Проводя сборку корпуса, в местах установки винтов в пластик при сборке рекомендуется из шприца выдавить буквально 1-2 капли эпоксидного клея, это позволит усилить место посадки винта.

При установке на инструмент новой шины и цепи рекомендуется осмотреть шину и соединения звеньев цепи и дополнительно смазать ведущую и ведомую звездочку моторным маслом или маслом для редукторов.

Правила безопасного использования цепной электропилы

Действия следует начинать с внимательного изучения инструкции по работе с электропилой. Перед включением прибора тщательно проверяют исправность проводки, кабеля, розеток. Любой обнаруженный дефект необходимо устранить.
Подключают электропилу к розетке непосредственно перед началом работы. По завершении вилку кабеля нужно отсоединить. Категорически запрещено оставлять инструмент в подключенном состоянии без присмотра (к нему может добраться ребенок).
Работать электропилой с деревом необходимо в одиночку, крепко удерживая ее двумя руками. Чтобы избежать непроизвольного выскальзывания рукоятки, следите, чтобы руки были сухими. Настоятельно рекомендуется использовать защитную одежду, очки, каску, перчатки и специальную обувь. При этом нужно обязательно стоять на устойчивом основании (никаких приставных лестниц!).
Во избежание перегрузки электродвигателя, рекомендуется регулярно подтачивать цепь. Еще одной причиной возрастания нагрузки на мотор является понижение напряжения в сети: из-за этого даже случаются короткие замыкания. Работать при нестабильной подаче электричества разрешается только инструментами со специальной термозащитой.
Во избежание травм от острой цепи при транспортировке инструмента, на нее надевают специальный кожух. Это легко сделать, используя нажатие пальцами с обеих сторон.
Для аварийного прекращения работы на рукоятке сбоку имеется специальный блокиратор. Еще один способ быстро остановить вращение цепи – надавить на защитную планку.
Смена рабочей позиции проводится с обязательным выключением двигателя. При переноске пилы шина с цепью направляется назад: при этом глушитель должен оказаться на обратной стороне.

Управление работой двигателя

На практике используются двигатели с различными способами регулирования работы. Управление коллекторным мотором может осуществляться с помощью электронной схемы, в которой роль регулирующего элемента выполняет симистор, «пропускающий» заданное напряжение на мотор. Симистор работает, как быстросрабатывающий ключ, на затвор которого приходят управляющие импульсы и открывают его в заданный момент.

В схемах с использованием симистора реализован принцип действия, основанный на двухполупериодном фазовом регулировании, при котором величина подаваемого на мотор напряжения привязана к импульсам, поступающим на управляющий электрод. Частота вращения якоря при этом прямо пропорциональна приложенному к обмоткам напряжению. Принцип работы схемы управления коллекторным двигателем упрощенно описывается следующими пунктами:

Помимо симисторной существует фазоимпульсная тиристорная схема управления.

Основные этапы работ

Первым делом вырезаем корпус, к которому будет крепиться электродвигатель. Затем на токарном станке вытачиваем стальной шкив на ведущий вал двигателя. Для изготовления самодельной аккумуляторной электропилы потребуется шина небольших размеров и отрезок цепи подходящей длины.

Затем необходимо изготовить деревянную рукоятку, в которой надо будет просверлить отверстие и установить кнопку включения/выключения питания.

На следующем этапе из аккумуляторных батарей 18650 делаем целый аккумуляторный блок 24V. Контактные пластины привариваем с помощью контактной сварки. Полного заряда аккумулятора хватит на один час непрерывной работы электропилы.

Устройство электропилы

Пила цепная электрическая работает даже от бытовой сети номиналом 220V, при этом, если вы выбираете достаточно мощную модель, стоит использовать стабилизатор напряжения, чтобы избежать преждевременного выхода оборудования из строя. Конструкция электропилы универсальной состоит из таких компонентов:

Корпусная часть с кнопками для запуска работы и блокировки.
Удобная рукоять (может быть две – основная и задняя).
Электродвигатель (мотор).
Цепь.
Направляющая шины.
Отсек для масляного бачка.
Масляный насос.
Щетки для электропилы.
Защитный кожух.
Рукоятка для управления натяжения цепи.

Принцип работы

После того как стартует двигатель электропилы для дачи, сада и прочего, передается импульс вращения на редуктор, звездочку и цепь. Шина цепи имеет кромки выше, нежели неподвижная часть, это позволяет выполнять заклинивание в материале, подвергающемся обработке.

Какие проблемы могут возникнуть?

При правильной эксплуатации проблем с пилой не возникает. Но если игнорировать основные правила, то пила может быстро выйти из строя, а владелец будет считать, что ему достался некачественный инструмент.

Основные неисправности возникают по следующим причинам:

Скачки напряжения. Самая распространенная проблема, из-за которой возникают поломки – это плохая проводка и нестабильное напряжение в сети.
С электропилой нельзя работать долго без перерыва. Основная проблема владельцев, это желание «еще немного допилить», что влияет на перегрев двигателя и, как следствие, выход из строя инструмента. Придерживайтесь правила 30 минут работы, 15 минут перерыв.
Отсутствие смазки в бачке влечет за собой выход мотора из строя. За частую, в современным пилах автоматическая подача смазки, но если ее нет, то надо смазывать самостоятельно приблизительно через 4 часа.
Не осуществлять перегрузки. Это относится к распиливанию бревен той толщины, на которую рассчитана определенная модель. А желание распилить дерево большей толщины, чем рекомендовано в инструкции, ведет к поломке пилы.
Распространенной ошибкой производителя является жесткая сцепка редуктора с якорем. Из-за этого редуктор может заклинить. Если крепкое дерево, то шестерни начинают изнашиваться быстрее/, поэтому избегайте нагрузки.

Дополнительные аспекты

Инструменты и материалы:

Устройство стола для пилы.

уголок металлической;
сварочный аппарат;
рулетка.

При установке необходимо пристально глядеть и за направлением вращения фрезы, т.к. верхняя толика всегда должна быть ориентирована от рабочего, нижняя — к ногам. О том, как с болгарки сделать электропилу на данный момент сказано немало. Мы же коснемся самого распространенного способа, для которого у вас обязательно должны быть такие исходные. Как из бензопилы сделать лодочный мотор мы остановимся на том, как сделать приставку с гребным винтом, в этом нам поможет t.alex69. Если сделать по другому, то при работе не выручат даже наилучшие защитные очки, но при правильном подходе ничто не помешает обмести щеткой ноги. Для переделок обычно употребляются 3-зубые фрезы.

Часто гнуть листовую сталь по любым причинам не выходит (время, лень, отсутствие нужной подготовки либо плоскогубцев), потому можно пользоваться железным уголком. Отрезается 35 см уголка, после этого приваривается к рабочей поверхности таким макаром, чтоб фреза при разрыве не имела способности задеть мастера. Но здесь необходимо соблюсти четкий расчет, который дозволит избежать соприкосновения защитной конструкции и обрабатываемой древесной породы.

Post Views: 0

Циркулярные электропилы – крайне необходимые инструменты для домашнего хозяйства. Благодаря своим техническим и функциональным свойствам без них сегодня не обходится ни одно мебельное производство или столярный цех. Да и в частных домовладениях найдется множество задач, которые целесообразнее будет решить с их участием. Единственное, чем сегодня ограничивается их эксплуатация, это стоимость, которая с каждым годом растет, как и потребность в них человека. Одним из способов преодолеть этот барьер и обзавестись таким универсальным помощников считается сборка самодельной дисковой пилы,

Учитывая нагрузку и продолжительность рабочего цикла электропил, для их домашнего производства потребуется не менее надежный базовый электроприбор. Народные умельцы советуют в качестве него использовать болгарку или углошлифовальную машинку, которая есть практически у каждого. Ее тягового потенциала будет достаточно для распиловки леса, распускания брусьев на рейки и других задач, которые ставит перед ней большинство пользователей. Рассмотрим несколько способов, как из болгарки сделать электропилу в домашних условиях.

Что нужно знать перед ремонтом

«Золотое» правило самостоятельного ремонта — использовать только оригинальные детали и запчасти. Если попытаетесь установить несоответствующие элементы, другой марки и конфигурации, то это 100%-ная гарантия будущей поломки и выхода из строя электрической пилы. Перед тем, как починить инструмент, создайте себе необходимую базу. Вам потребуются: 1. Оригинальные заводские детали от того же производителя. 2. Плоскогубцы, гаечные ключи 3. Электрический тестер, вольтметр. 4. Паяльник. 5. Круглые и овальные напильники, оправка и калибр для заточки. 6. Станок для заточки цепи (это в идеале, можно точить и вручную).

#2

Отправлено 19 Май 2016 18:28
