Регулировка карбюратора хускварна 340

Страница 29: Точная настройка, условия, винт низкой скорости вращения l, точная регулировка скорости холостого хода t, винт низкой скорости n, обслуживание, винт низкой скорости

Предупреждение! Текст в этом документе был распознан автоматически. Вы можете использовать режим для просмотра исходной страницы “оригинал”,

Работа, пресет,

ПРЕДУПРЕЖДЕНИЕ! Не начинайте пыль без складывания крышка пилы, цепь и крышка сцепления (цепные тормоза). В противном случае это может Есть качели сцепления приведет к серьезным травмам.

Карбюратор регулирует частоту вращения двигателя с

Корпус дроссельной заслонки. Воздух образуется в карбюраторетопливная смесь, состав которой можно регулировать. Для максимизировать производительность пилы

Карбюратор должен быть правильно отрегулирован.

Регулировка карбона означает регулировку двигателя

Работать в определенных условиях, таких как климат, высота над уровнем моря

Уровень моря, бензин и масло, используемые в топливной смеси для двухтактных двигателей

Есть три карбюратора

Возможные области коррекция:

L = низкоскоростная струя.H = высокоскоростная струя.

T = винт регулировки холостого хода ход дроссельной заслонки.

Качество воздуха важно

Нагревательная смесь в зависимости от регулируемого воздушного потока дроссель, регулируемый поворотом винтов

Подача топлива L и H. Поверните их по часовой стрелке

(шнек), качество рабочей смеси (воздух /

Топлива) позже (меньше топлива) и если вы их вернете

Против часовой стрелки (откручиваем) качество рабочей смеси

Обогащенный (больше топлива). Истощение рабочей смеси дает

Увеличение оборотов двигателя, а обогащение. уменьшение.

Винт T регулирует скорость холостого хода. Регулировка положения

Дроссель это увеличивает или уменьшает запас

Воздушная, столовая или обогащающая рабочая смесь. Поверните винт T по часовой стрелке увеличивает скорость холостого хода, повернуть против часовой стрелки по часовой стрелке уменьшает скорость холостого хода.

Установите основные параметры и запустите

Основная регулировка карбюратора производится на заводе.Производитель во время испытания бензопилой.Ниже приведены основные настройка: H = 1 оборот, соответственно L = 1 оборот.

Обеспечить правильную смазку механизмов двигателя (во время

Время работы) карбюратора в первые 3,4 часа работы

Следует отрегулировать до более богатой рабочей смеси. Для Для обеспечения этого режима необходимо отрегулировать винт N

Максимальная скорость 6. 700 об / мин ниже рекомендуемой в максимальном режиме (полный газ без нагрузки). Если вы не можете проверить скорость с тахометром, то винт регулирование H должно быть возвращено для обогащения работников

Смесь относительно установленной предыдущей позиции.

Не превышайте рекомендуемые максимальные скорости. Это приводит к перегреву и повреждению двигателя пилы.

После “Бег” бензопилы должны быть аккуратными

Тонкая коррекция должна

В исполнении специалиста. Вам нужно сначала настроить

Сопло L, затем винт холостого хода T, а затем сопло H.

Обороты двигателя:

Максимальная скорость холостого хода

Очистите воздух перед регулировкой карбюратора

Отфильтруйте и установите головку цилиндров. Регулирование углерода с

Грязный воздушный фильтр вызовет после Очистка рабочей смеси будет исчерпана. Это может привести к серьезное повреждение двигателя.

Аккуратно вращайте форсунки L и H по часовой стрелке до тех пор

Потерпеть поражение. Теперь поверните их на один оборот против часовой стрелки стрелы. Теперь карбюратор установлен на H = 1 и L = 1.

Теперь запустите пилу в соответствии с инструкциями по запуску.

И дайте ему прогреться в течение 10 минут.

Цепь останавливается, затем поворачивая винт T против часовой стрелки, вам нужно заполнить его Стоп.

Положите бензопилу на ровную поверхность с помощью пилы

Лезвие от вас, чтобы пила и цепь не коснулся поверхности или каких-либо предметов.

Регулировочный винт низкой скорости

Холостой ход

L по часовой стрелке или

Соответственно против часовой стрелки стрелы. Когда

Скорость холостого хода

Вращение против часовой стрелки стрелы. НОТА! Если

Цепь холостого хода, поверните винт холостого хода

Против часовой стрелки, пока пила не остановится.

Точная скорость холостого хода T

Отрегулируйте скорость холостого хода с помощью винта Т. Затем поверните его против часовой стрелки, пока цепь не остановится. В чтобы отрегулировать, сначала поверните винт T по часовой стрелке

Стрелка, прежде чем начать вращение пильной цепи. Когда правильно режим холостого хода регулируется, двигатель начинает работать

Плавно из любой позиции. Также должно быть понятно пороговое значение оборотов в начале вращения цепи.

Если на холостом ходу. нет регулируется до остановки цепи Свяжитесь с вашим дилером. Нет используйте бензопилу, пока не станет правильно настроен или отремонтирован.

Как устроен бензопильный карбюратор?

Основное предназначение карбюратора – соединять горючее с воздухом в нужных пропорциях. Если последние нарушаются, это фактически одномоментно отражается на работе мотора.

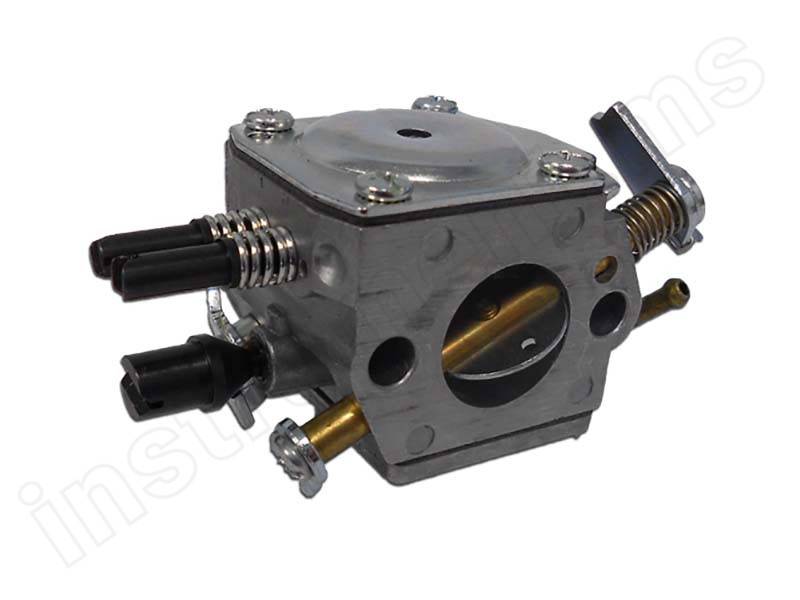

Карбюратор бензопилы STIHL MS 181 C BE

Бензопильные карбюраторы могут отличаться конструкцией. Но базисные их элементы и механизм работы остаются приблизительно схожими.

Это аэродинамическая трубка, поперёк которой размещается воздушная заслонка – с её помощью регулируется интенсивность подачи воздуха.

Эта часть находится там, где трубка базы ссужается – тут скорость воздушного потока увеличивается, т.е. воздух всегда подаётся в карбюратор под неким давлением.

На этом участке происходит контакт горючего с потоком воздуха. В распылитель горючее попадает из поплавковой камеры через жиклёр (дозатор).

Это ёмкость, позволяющая задерживать топливную смесь в размеренном состоянии.

Конструктивная схема карбюратора бензопилы

Работает бензопильный карбюратор по последующему принципу:

• при запуске мотора основная заслонка раскрывается и в воздушный канал с определённой скоростью подаётся струя воздуха;
• скорость воздушного потока, равно как и уровень поплавка в камере регулируются положением заслонки, а конкретно за счёт различия давления в поплавковой камере и воздушном канале;
• горючее из поплавковой камеры всасывается в жиклёр, а оттуда – в диффузор;
• проходя через диффузор, воздух захватывает поступающее туда горючее;
• образовавшаяся смесь подаётся в полости цилиндров по впускным каналам.

Как правильно отрегулировать карбюратор на бензопиле Husqvarna

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора на бензопиле с помощу 3-х винтов THL.

• Бензопила очень копотливо разгоняется;
• Инвентарем не достигается большая мощность, а при нагрузке она быстро падает;
• Мотор часто глохнет;
• В работе цепной пилы слышен сильный шум;
• Бензопилой освобождается не характерное количество дыма, увеличивающееся при каждом шаге нагрузки.

Как Вы узрели какие-либо из перечисленных отклонений, карбюратор косы 435 или незначительно усиленной его копии пилы Husqvarna 55 должен быть срочно отрегулирован. Своевременное сервис так же предвещает отсутствие растрат на полную замену запчастей и блоков приводной и топливной системы мотора бензопилы. Потому, при трудностях в работе карбюраторной системы Husqvarna 340 и всех других линеек функции выручат и бензопилу, и рабочие процессы, и средства владельцев. Регулировка карбюратора Husqvarna как Husqvarna 240 либо 260 как цепь на бензопилу либо. При необходимости, в компании «Коса-моторс» можно заказать настаивание устройств, замену запчастей, а так же приобрести леску для триммера с консультацией по её самостоятельной установке.

Как установить ремкомплект?

Если проблема коснулась карбюраторной форсунки, можно попробовать своими руками устранить серьезную неисправность. Однако завод-производитель рекомендует с данной неприятностью бороться только заменой узла.

Чтобы снять карбюратор, нужно полностью очистить пилу от опилок и стружки. Для этого необходимо применять компрессор и пистолет с сжатым воздухом. Далее откручивается крышка фильтра и снимается фильтрующий элемент. После этого отсоединяются все привода и тяги дросселя от карбюратора husqvarna. Теперь можно снять карбюратор с пилы.

Далее нужно полностью разобрать карбюратор и заменить все элементы, который предлагает ремкомплект. А именно, запчасти и прокладки. Это убережет в будущем от поломок.

Теперь вы знаете, как выполняется регулировка карбюратора известной бензопилы хускварна 137.

источник

Установка зажигания на бензопиле хускварна 142

Установка зажигания на бензопиле хаммер

Популярные записи

Установка дефлектора капота шевроле ланос

Установка есть а загрузки нет

Установка дверных замков на тимирязевской

Нормы установки сантехнических приборов снип

Установка болтов на госномер

Установка жилок что это

Когда необходима регулировка

Необходимость в настройке карбюратора бензопилы возникает редко. Чаще появляются проблемы с поступлением топлива, воздуха либо износом деталей. Но иногда регулировка все же требуется:

• заведенный двигатель глохнет через несколько секунд, либо не заводится — причина этому слишком богатая смесь;
• избыточный выхлоп, высокие обороты, увеличившийся расход — в этом случае, напротив, смесь слишком бедная, т. е. не хватает воздуха;
• обороты держатся на одном уровне после их снижения или повышения оператором — причиной может быть залипший игольчатый клапан.

Факторы, приводящие к таким изменениям, могут быть следующими:

1. Сильная вибрация повреждает защитную крышку, и регулировочные жиклеры выкручиваются, изменяя настройку. В этом случае возможно отрегулировать карбюратор на бензопиле.
2. Износ элементов поршневой системы. Настройка карбюратора в такой ситуации может оказать временную помощь. Рекомендуется замена изношенных компонентов.
3. Некачественное топливо, неисправный фильтр либо долгое хранение может стать причиной засоров. В этой ситуации карбюратор необходимо снять, промыть специальной жидкостью либо чистым бензином, собрать и вновь отрегулировать.

Начинать настраивать работу пилы лучше всего с проверки жиклеров, подачи топлива и воздуха. После этого переходить к демонтажу карбюратора, а потом — к проверке поршневой системы.

Регулировка карбюратора бензопилы Хускварна 142 своими руками

Для того, чтобы 142-ая модель марки Husqvarna исправно работала, ее владелец должен своевременно настраивать карбюратор бензопилы.

Делать это нужно в таких случаях:

• если не заводиться бензопила Хускварна 142;
• если мотор заводиться, но работает с перебоями;
• если двигатель заводиться и глохнет при нажатии на курок газа;
• если резко увеличился расход горючего.

Все эти неисправности грозят более серьезными поломками, справиться с которыми самостоятельно и без нужного опыта будет довольно сложно. Чтобы не допустить этого, нужно настроить элемент, отвечающий за обогащение топливной смеси воздухом. Настройка карбюратора бензопилы Хускварна 142 должна выполняться в такой последовательности:

1. Сначала необходимо установить заводские настройки карбюратора бензопилы Husqvarna. Для этого, при холодном двигателе, нужно повернуть регулировочные винты так, как это указано в руководстве по эксплуатации модели;
2. После этого нужно завести мотор пилы и дать ему 5 минут для полного прогрева. После этого нужно медленно повернуть винт «L» до того момента, пока мотор не начнет работать на максимальных оборотах холостого хода. Сразу после этого винт «L» нужно вывернуть на 1/4 оборота в обратном направлении;
3. Если после этого цепь на шине вращается, то оператору потребуется начать поочередно поворачивать болт «T» до тех пор, пока цепь не остановится;
4. Далее нужно найти максимальные обороты двигателя. Для этого необходимо зажать курок газа и начать поворачивать болт «H» до того момента, пока двигатель не начнет стабильно работать на высоких оборотах. После этого винт «H» необходимо вывернуть на 1/4 оборота в обратном направлении.

После настройки карбюратора нужно заглушить мотор бензопилы Husqvarna и снова завести его. Чтобы проверить работу двигателя, оператор должен несколько раз резко нажать на курок газа. Если во время нажатия курка мотор быстро набирает обороты, и теряет их при отпускании курка, значит регулировка штатного карбюратора была выполнена оператором успешно.

Александр Трофименко, 33 года, Черниговская область

«Ребята, у меня бензопила Сич 270. Работаю с ней уже два года, но с некоторых пор начались траблы и поломки. Долго не мог понять, в чем дело, потом оказалось, что слетели настройки карбюратора. Снял я его, разобрал, прочистил, промыл, собрал, выставил зазоры, произвел регулировку вручную. Затем пошел к соседу, одолжил у того тахометр и оказалось, что ошибся на 1 500 оборотов. Так что слух – это хорошо, а прибор лучше в таких делах.»

Алексей Иванов, 47 лет, Тверь

«После зимы бензопила стала плохо заводится, движок неровно работает. Сменил свечу на Чемпион, залил свежее топливо – не помогло ни грамма. Долго ломал голову, почему так происходит, потом понял – вся причина в подаче топлива. Замусорился мой карб. Пришлось продувать его и регулировки по новой выставлять. Потратил я на это дело три дня и два бачка бензина. Может вам и смешно, но опыт получил и таки настроил я свою бензопилу – не нарадуюсь.»

Сергей Акимов, 51 год, Приморский край

«Расскажу и я свою грустную историю. Почему грустную, да потому не стоит без дела лезть в заводские регулировки, если ничего в этом не смыслишь. Короче, купил бензопилу, завелась, отлично работает – все путем. Решил дуб распилить, сантиметров 50 – 55 в диаметре. И показалось мне, что мощи маловато. Ну, раз мало, то надо добавить и полез я к винтам. Крутил их крутил, а бензопила все хуже и хуже работает, а потом и вовсе не завелась. Потратил кучу нервов, времени, а затем и денег. Регулировку мне потом в мастерской сделали и посоветовали своими кривыми руками больше к винтам не прикасаться. Бревно то так и лежит не распиленное.»

голоса

Рейтинг статьи

Устройство бензопилы Husqvarna 135

Устройство и комплектация бензопилы является типовой для большинства видов пил, в том числе и других производителей. Детали агрегата являются на 99% взаимозаменяемыми, при выборе и заказе можно использовать запасные части многих других бензопил Husqvarna, в частности подходящие к моделям 140, 435, 440. В большинстве случаев, если не оговорено обратное, детали, подходящие для этих пил, можно будет использовать и на модели 135.

Некоторые изменения и особенности устройства возможно уточнить по маркировке. Буква «E», идущая после цифр в названии модели означает стартер с дополнительной пружиной и с 4-мя «лапами» вместо двух у базовых модификаций моделей. Кроме того, у этих моделей для натяжения цепи не требуется использовать специальный инструмент, без инструмента можно заменить цепь. Все базовые модели отличаются от модифицированных тем, что для замены и натяжения цепи необходимо использовать идущую в комплекте шлицевую отвертку.

«1» в названии модели — используемая пильная гарнитура на 3/8″ х 1,3 мм. «4» — цепи и шины на 0,325″ х 1,3 мм.

Конструктивно бензопила состоит из:

• Рукоятки (передняя, задняя и рукоятка стартёра);
• Крышки (цилиндра, сцепления и стартёра);
• Ручки тормоза цепи;
• Резервуара для топлива и масла цепи;
• Рычагов управления газом, воздушной заслонки, блокировки дросселя;
• Выключателя зажигания;
• Глушителя;
• Шины с её направляющей и концевой звёздочкой;
• Цепи с винтом её натяжения;
• Защитного щитка для правой руки.

Фотография запасных частей бензопилы Husqvarna 135 визуально схожа со многими другими фото родственных моделей, в частности с фото модели 137:

Устройство бензопилы Хускварна 340

Цепная переносная пила Husqvarna 340 обладает сбалансированной заводской конструкцией, хорошим подбором комплектующих и отличным качеством фирменной сборки. Основа инструмента представлена долговечным бензиновым ДВС, состоящего из кованой ЦПГ, внутренние стенки которой покрыты защитным хромированным сплавом, усиленного металлического поршня и доработанной системы выхлопа. Использование фирменных технологий при разработке двигателя позволило компании Husqvarna добиться снижения объемов потребляемого мотором горючего и уменьшения количества выбрасываемых отработанных газов.

Для запуска двигателя бензопила Husqvarna 340 комплектуется крепким ручным стартером, состоящим из катушки, возвратной пружины, троса и пластиковой рукоятки. Детали пускового механизма пилы защищены отдельной накладкой ее корпуса. Для возможности безопасного запуска ДВС зимой производитель оборудовал ее ручным насосом подкачки горючего в цилиндр.

В штатное оснащение бензопилы Husqvarna входит эффективная антивибрационная система, подавляющая колебания от коленвала на рукоятки инструмента. Она состоит из 6 демпферов, равномерно расположенных под боковыми и торцевыми частями мотора.

Для спиливания древесины бензопила Хускварна 340 оборудована прочной пильной гарнитурой, адаптированной под эксплуатацию с высокими нагрузками. Шина и цепь модели выдерживают повышенное трение и высокий нагрев без риска образования трещин или разрыва. За смазку цепи бензопилы отвечает качественный масляный насос, который выделяется простотой в обслуживании и высокой пригодностью к ремонту. Инерционный тормоз используемой цепи мгновенно срабатывает при обратном ударе, защищая оператора и окружающих от травмы.

Цепная пила Husqvarna 340 выделяется удачным расположением органов управления. Включатели и регулировочные тумблеры вынесены на заднюю часть корпуса модели, в то время как рукоятка включения тормоза расположена в средней его части. Это позволяет оператору быстро переключаться между режимами без необходимости остановки двигателя.

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

Порядок действий:

• снять глушитель;
• разобрать (есть и неразборные модели);
• очистить от нагара, используя моющие средства;
• высушить феном;
• установить на место.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

В каких случаях карбюратор бензопилы Хускварна требует регулировки

Проблем, решением которых может стать регулировка карбюратора, достаточно много. Регулировка карбюратора бензопилы Хускварна необходима при появлении таких неисправностей, как:

• повышенные обороты холостого хода;
• сильное дымление при работе инструмента;
• затруднённый запуск холодного или горячего двигателя;
• отсутствие тяги и пониженные максимальные обороты.

Это отнюдь не полный список проблем, решением которых может стать настройка карбюратора Хускварны. В ряде случаев, настройка качества и количества топливной смеси проводится после проведения капитального ремонта двигателя или в процессе планового ТО бензопилы.

Как снять карбюратор и нужно ли это делать перед настройкой

В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.

Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:

1. Открутив удерживающие крепления, снимаем верхний кожух пилы.
2. Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
3. Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
4. Снимаем карбюратор с удерживающих его креплений.

Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией

При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке

Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.

Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.
