Бензопила Штиль 180 — устройство и регулировка карбюратора

chapel.ucoz.com

?Ремонт бензопилы Штиль МС-180 своими руками. Полезные с.

Ремонт бензопилы Штиль МС-180 своими руками. Полезные статьи о бензопилах. Ленточная пилорама

Ремонт бензопилы Штиль МС-180 своими руками. Полезные статьи о бензопилах.

STIHL MS 180 КАК НАСТРОИТЬ КАРБЮРАТОР How to adjust carburetor STIHL chainsaw MS 180

Как отрегулировать карбюратор штиль ms 180 какие обороты min и max? А также похожее видео о регулировке на моем.

Регулировка карбюратора STIHL Штиль MS 180

Узнайте больше на нашем сайте: Давайте дружить в соц. сетях: .

емонт МС-180 своими руками. Полезные статьи о бензопилах.

Читайте так же

емонт бензопилы Штиль МС-180 своими руками. Полезные статьи о бензопилах.

В последнее время участились случаи обращения после самостоятелного ремонта. триммеров stihl (штиль мс 180 ), husqvarna (хускварна 142, 137), partner (партнер 350, 351, 352, 372), homelite (хомелайт 3314, 4016), jonsered, echo, poulan, efco и т.д. В сети Интернет размещено много материала по самостоятельному ремонту бензоинструмента. Пожалуйтста, не пытайтесь отремонтировать бензопилы, триммера и т.д. своими руками

Задача: Купил пилу husgwarna. Может кто поможет советом, как её правильно обкатать.

ешение: На пилах Хускварна изначально карбюратор настроен на чуть более обогащенную смесь, при этом с топливом поступает больше смазки, это делается для того, чтобы пила работала на пониженых (по отношению к норме!)оборотах! На холостых все это сгорать не будет. Цилиндр и поршень не надо натирать, они покрыты тонким слоями хрома и готовы к работе.

Обкатка — это работа без перегрузок! Но не на ХХ. nо: Когда обкатывают двигатель автомобиля, его же не гоняют на холостых!

После такой обкатки Хускварна рекомендует отрегулировать обороты в сервисе. Там смесь немного обедняют до нормы, тем самым увеличивая макс. обороты пилы и повышая производительность. Эта процедура не обязательна, но желательна. После нее пила станет экономичнее и производительнее.

Бытует мнение, что эта процедура — маркетинговый ход компании, завлекающий клиентов в свои сервисцентры, но объективно, такие заводские настройки могут уменьшить риск перегрева пилы в

период обкатки, а если не отрегулировать в дальнейшем — то увеличивают ресурс, правда в ущерб экономии топлива и производительности.

Проверка функционирования всех элементов для обеспечения безопасности бензопилы:

Проверяйте цепной тормоз при максимальном ускорении (один раз в день)

Проверяйте функционирование рычага установки и запуска

Цепь должна быть натянута, но при этом свободно двигаться рукой.

Не проливайте топливо и масло во время заправки. Предотвращайте попадание грязи в баки при заправке.

Затачивайте цепь после замены и всегда когда это необходимо.

Определившись с типом бензопилы, обратите внимание на ее характеристики, которые нужно учитывать, чтобы сделать правильный выбор. есурс работы бензопилы мастера и любители определяют по-разному

Непрофессионалы считают концом ресурса работы полный выход

есурс работы бензопилы мастера и любители определяют по-разному. Непрофессионалы считают концом ресурса работы полный выход

инструмента из строя, специалисты – первый капитальный двигателя (или уменьшение компрессии на 40%).

Максимально продлить срок службы бензопилы поможет бережное отношение к инструменту. Всегда выбирайте для работы оптимальный режим бензопилы и не допускайте значительных перегрузок.

На скорость реза напрямую влияет состояние пильной гарнитуры. Если цепь будет тупой, эффективность работы существенно снизится, а риск выхода инструмента из строя, наоборот, повысится. Так происходит из-за увеличения нагрузки на двигатель. По этой причине рекомендуется регулярно править цепь

Также нужно уделять внимание проверке соответствия норме формы режущего зуба и

Регулировка карбюратора бензопилы штиль 250

Рис. 2. Регулировка карбюратора бензопилы Штиль 250.

Пошаговая регулировка карбюратора Штиль МС 250 со счетчиком оборотов осуществляется в следующей последовательности:

1. Заглушить двигатель, винты H и L следует закрутить до упора, затем вывернуть оба на один оборот.
2. Двигатель завести, прогреть. На максимальных оборотах винтом Н добиться максимальной частоты коленчатого вала 14000 об/мин, зафиксированной тахометром либо счетчиком оборотов двигателя. Удерживать максимальные обороты двигателя не более 10 секунд.
3. Болтом LA упора холостого хода добиться начала движения цепи. После этого повернуть болт LA на ¼ оборота против часовой стрелки.
4. Проверить разгон механизма бензопилы Штиль 250. Регулировка карбюратора продолжается, если обороты холостого хода неустойчивы или бензопила разгоняется недостаточно. Винт L необходимо слегка повернуть против часовой стрелки. Пила при этом должна быстро набрать обороты, устойчиво функционировать на холостом ходу. Окончательно подкорректировать работу винтом LA. По тахометру холостой ход должен соответствовать каталожному значению 2800 об/мин.

Читать также: Насадка на перфоратор для забивания штырей

Аналогично производится регулировка карбюратора бензопилы Штиль 211 своими руками.

В своей статье автор максимально подробно осветил все детали регулировки всем знакомого механизма производства Германии под названием пила Штиль 250. Регулировка карбюратора несложная и доступная каждому домашнему мастеру. Выполняя рекомендации, изложенные автором статьи, каждый может настроить свою бензопилу Штиль 250 и наслаждаться ее безупречной работой.

Соотношение топливной смеси

Моторное масло для двухтактных двигателей STIHL 1:50 :

1:50 = 1 часть масла + 50 частей бензина

другие марочные моторные масла для двухтактных двигателей классификации ТС:

1:25 = 1 часть масла + 25 частей бензина

Примеры соотношений топливной смеси:

Количество бензина

STIHL — масло для двухтактных двигателей

1:50

Другие моторные масла спецификации 2Т-ТС

1:25

литры
литры
(см³)
литры
(см³)

1
0.02
(20)
0.04
(40)

5
0.10
(100)
0.20
(200)

10
0.20
(200)
0.40
(400)

15
0.30
(300)
0.60
(600)

20
0.40
(400)
0.80
(800)

25
0.50
(500)
1.00
(1000)

Если остались вопросы, по регулировке, посмотрите видеоинструкцию по регулировке карбюратора на бензопиле Штиль 230 и 250:

Карбюратор Sthil MS180 (Штиль 180). Регулировка — не, не слышал….

На бензопилы Штиль

МС 180 выпускаемые на данный момент и в последние короткий промежуток времени инсталлируются карбюраторы китайского производства, имеющие только один винт регулировки. Такие карбюраторы мембранного типа фактически не предназначены к разборке, так как он весь запаен и залит. Так сказать:»Регулировка — не, не слышал….» В данном случае проще приобрести карбюратор бензопилы Штиль 180 , при этом продаются карбюраторы как уникальные(тоже произведенные в КНР, но на заводе принадлежащем STIHL), так и от посторониих (тоже китайских) производителей.

Нужно отметить, что не глядя на китайское создание, уникальные карбюраторы Штиль 180 очень надежны и изредка подводят хозяев. Стоимость на уникальный карбюратор для Stihl 180 и даже не уникальный различается очень значительно. Например, если неоригинальный карбюратор в вебе стоит от 700 рублей, то уникальный 2500 рублей, другими словами практически в 4 раза дороже.

Для бензопил выпускаемых 5 и поболее лет может быть приобрести ремкомплекты. Стоимость на ремкомплект для карбюратора Штиль 180 колеблется от 200 до 400 рублей.

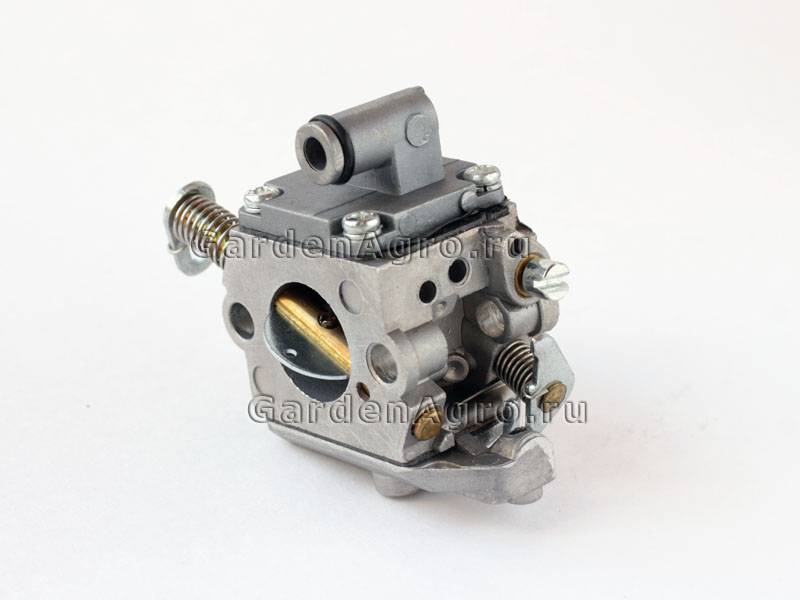

Устройство карбюратора Штиль 180

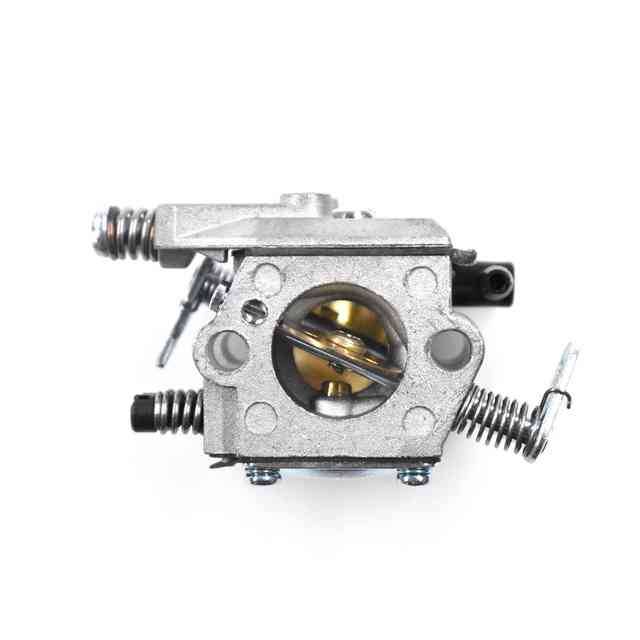

Итак, карбюратор stihl ms 180 разработан и выпускается дочерней компанией фирмы Stihl, под названием Zama. Оригинальные карбюраторы, на своем корпусе имеют логотип фирмы, гарантирующий качество продукции.

Топливный насос

Непосредственно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по специальным каналам. В насосе установлена диафрагма, именно она и отвечает за перекачивание топлива под действием импульса. Между диафрагмой и корпусом установлена прокладка, которая отвечает за герметичность топливного насоса.

Распределительная камера

В камере распределения, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу топлива при помощи нажатия на специальное коромысло, приподнимающее при этом свой игольчатый клапан.

Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор при помощи четырех винтов, между корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.

Форсунка

Форсунка для подачи топлива вмонтирована в корпус карбюратора таким образом, что является соединительным звеном между распределительной камерой и полостью, в которой установлена дроссельная заслонка. Одновременно с топливом к форсунке подается воздух и образуется воздушная смесь. Форсунка имеет обратный клапан, который блокирует поступление воздуха в обратной последовательности, то есть из дроссельной камеры в камеру распределения.

Заслонка дросселя

Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр двигателя. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем самым увеличивает пропускную способность канала и топливо из полости карбюратора, устремляется в цилиндр в большем объеме.

Сгорание большего объема топлива, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно слегка регулировать положение вала и установленной на него заслонки, тем самым увеличивать или уменьшать холостой ход, приоткрывая или наоборот прикрывая заслонку.

Воздушная заслонка

Воздушная заслонка карбюратора установлена с противоположной стороны от дроссельной и отвечает за запуск холодного двигателя, её управление осуществляется рычагом управления двигателя. Для холодного запуска воздушную заслонку полностью перекрывают, для нормальной работы открывают.

Регулировка карбюратора бензопилы

Регулировку карбюратора бензопилы мы рекомендуем делать в сервисном центре. так как этот процесс требует определенных знаний и опыта. Кроме того необходимы специальные инструменты: регулировочный ключ и тахометр. Мы крайне не советуем регулировать карбюратор самостоятельно, но понимаем, что бывают ситуации, когда сервисный центр находиться очень далеко от вас, и нет возможности до него добраться, а работа стоит!

Если бензопила не заводиться, то прочитайте нашу статью Не заводится бензопила. Что делать?. и спокойно и последовательно пройдите все пункты по порядку. Если бензопила заводиться, но не набирает обороты или работает неустойчиво, или глохнет на холостых оборотах, то в этом случае самостоятельно можно попытаться это исправить.

Первое: подготовка к регулировке карбюратора

Перед тем как регулировать карбюратор бензопилы нужно убедиться в чистоте воздушного и топливного фильтров. Если вы беретесь за регулировку карбюратора, то, разумеется, вы знаете где находятся эти фильтры и как проверить их состояние. Далее осмотрите регулировочные винты карбюратора. Бывает, что регулировочный винт один, как на бензопиле Stihl MS 180. Или их нет совсем, как на бензопилах Husqvarna с системой AutoTune. Но, как правило, винтов три.

Второе. регулировка холостого хода винтом T

Винт Т отвечает за холостые обороты, регулируется обычной отверткой и, главное, его можно регулировать без опаски что либо испортить. Но перед тем, как его регулировать, заводим и прогреваем двигатель. После того как двигатель прогреется пробуем аккуратно регулировать винт Т на холостых оборотах. Если его закручивать по часовой стрелке, то холостые обороты должны увеличиваться. При выкручивании — уменьшатся. Обязательно разблокируйте ручной тормоз и регулировкой этого винта добейтесь устойчивой работы двигателя, но если цепь начинает прокручиваться, то немного выкрутите винт, чтобы цепь на холостых оборотах оставалась неподвижной.

Третье. для чего нужны винты L и H

Переходим к следующим винтам, регулируют их также на прогретом двигателе

Они обозначаются L и H , их регулировать нужно крайне осторожно, и вот почему. Эти винты отвечают за качество и количество смеси при работе двигателя

А так как вместе с бензином в двигатель поступает смазка, растворенная в смеси, то есть риск нарушить процесс смазки или превысить максимально допустимые обороты двигателя. Если у вас нет тахометра, то проверить это вы не сможете. К тому же у вас нет специального ключа и придется подбирать вместо него полою трубку. А она может прокручиваться и ввести вас в заблуждение относительно положения винтов, когда вы захотите вернуть все обратно.

Перед регулировкой этих винтов сделайте метки или запомните их расположение. Лучше всего поискать правильное положение винтов по справочным таблицам. В таблицах указывается количество оборотов, на которые нужно выкрутить винт относительно закрученного до упора состояния. Эта информация необходима, если кто-то до вас или вы сами произвольно вращали винты. Если их положение ранее никто не нарушал, то можно обойтись и без этих данных.

Четвертое. устранение провалов в наборе оборотов

Если бензопила заводиться, но при нажатии на курок газа ощущается провал в наборе оборотов, то попробуйте регулировать винт L Проворачивайте его на четверть оборота в разные стороны и при этом пробуйте реакцию двигателя на нажатие газа. Постарайтесь найти такое положение винта при котором разгон двигателя будет равномерным и быстрым. Поворачивать на больший угол нет смысла, самостоятельно раскрутится винт на столько не может, поэтому четверти оборота должно хватить.

Пятое: регулировка максимальных оборотов

Винт H вообще самостоятельно регулировать не желательно. Он отвечает за качество смеси, которые влияют на максимальные обороты двигателя. Самостоятельно он тоже сбиться не может. Поэтому будет достаточно, если вы покрутите его на 1/8 оборота в ту и другую сторону и добьетесь оптимальной на ваш взгляд работы двигателя на максимальном газу. Но, повторяю, что лучше самостоятельно этого не делать. Для точной регулировки максимальных оборотов необходимо применять тахометр.

Есть причины, не связанные с карбюратором, по которым бензопила будет плохо заводиться или неустойчиво работать. Наиболее часто встречающиеся — это износ поршневой и подсос воздуха через сальники или уплотнители. В этих случаях регулировка карбюратора и даже его замена не поможет. Определить эти причины можно с помощью замера компрессии или опрессовки двигателя. А для этого уже нужно специальное оборудование. Оно есть в нашем сервисном центре. мы можем сделать диагностику и установить причину неисправности.

Советы по эксплуатации

Самое важно при эксплуатации любой бензопилы вовремя менять фильтрующие элементы. Не нужно менять раз в год или пол года, меняйте чаше

Лучше подстраховаться и потратить 100 рублей, чем угробить инструмент и заплатить тысячи.

Второе, следите за натяжкой цепи и обязательно ослабляйте после работы, особенно в зимнее время.

Третье, работайте только острой цепью. Если цепь затупилась, опилки становятся как пыль, быстро забивают воздушный фильтр,, проникают туда где им быть совсем не нужно, в результате страдает система вентиляции, двигатель перегревается. Так же по причине отсутствия необходимо сопротивления, двигатель может развивать повышенные обороты, что тоже не хорошо.

Сливайте остатки топлива из бака и делайте дожигание остатков из карбюратора, если не планируете работать в течении месяца. При длительном хранении бензин из карбюратора испаряется, а масло остается в топливных каналах забивая их.

И последнее, используйте правильно приготовленную топливную смесь. Про то в какой пропорции смешивать бензин с масло я обязательно сделаю отдельную публикацию, поэтому подписывайтесь на канал чтобы не пропустить.

В заключение хочу сказать, что если соблюдать рекомендации, относится к своему инструменту бережно, то Штиль 180 будет служить очень долго. Это действительно классная бензопила — легенда.

Спасибо что дочитали до конца, ставьте палец вверх, подписывайтесь на канал, чтобы не пропустить новые публикации.

Определение необходимости настройки карбюратора на бензопиле

Перед тем, как начать регулировку карбюратора на бензопиле, необходимо убедиться, что она вообще требуется. Казалось бы, абсурдная фраза. Однако в 90% случаев, когда неопытный мастер считает необходимым подобное действие, нестабильная работа инструмента связана с иными причинами, среди которых:

• проблемы в топливных магистралях и фильтре – засоры, разгерметизация;
• неисправность выхлопной системы;
• засор или повреждение воздушного фильтра;
• нестабильная работа системы зажигания;
• нарушение герметичности картера ДВС.

Только в том случае, если эти проблемы исключены, а двигатель работает нестабильно, можно с уверенностью сказать, что требуется регулировка карбюратора.

ФОТО: mfmpsu.ru Похожие «симптомы» могут быть при различных неисправностях – их следует исключить

Статья по теме:

Как заточить цепь бензопилы: конфигурация зуба и угол заточки, шаблоны и приспособления для заточки, периодичность процедуры; как наточить цепь бензопилы в домашних условиях напильником, с помощью болгарки, на станке, дополнительные рекомендации.

Об устройстве карбюратора

Карбюратор служит для смешения горючей смеси с воздухом при соблюдении заранее установленных пропорций. Если точные дозы не соблюдаются, исправность работы двигателя оказывается под угрозой. Когда во время смешивания компонентов поступает большое количество воздуха, а топлива недостаточно, то такая смесь считается “бедной”.

Нельзя допускать и перенасыщения, так как при большом количестве топлива по сравнению с воздухом также возможны сбои в работе или износ двигателя. Регулировка карбюратора нужна не только перед первоначальным использованием, но и когда выявляются любые отклонения в его работе. Перед началом работы с бензопилой, не забудьте провести его обкатку.

Конструкция карбюратора содержит стандартный набор элементов, однако может немного меняться в зависимости от производителя. Составные части:

1. Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
2. Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
3. Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
4. Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства. Или же изучите зарубежных производителей бензопил, таких как Штиль

Или же изучите зарубежных производителей бензопил, таких как Штиль.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
   Под мембраной должно быть все чисто
   На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Поплавковые карбюраторы

Принцип работы мембранных и поплавковых карбюраторов одинаков. Отличие в том, что в старых карбюраторах вместо мембраны использовали поплавок. Это герметичная легкая ёмкость из медного сплава со стальной осью по центру. Нижняя часть оси входит во втулку на дне камеры и служит для удержания поплавка. Верхняя сделана в виде иглы.

Поплавки выходили из строя из-за потери герметичности и окислов в канале, когда игла в нем начинала застревать.

Мембранный карбюратор подходит для бензопил наилучшим образом. Сам принцип работы остается неизменным более полувека, но качество этих устройств постоянно улучшается. Они становятся легче, компактнее, образуют более качественную топливную смесь. В итоге ДВС бензопил с современными карбюраторами потребляют меньше топлива и выбрасывают меньше вредных выхлопных газов в атмосферу.

«>

Разборка бензопилы

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.

2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Сам двигатель разбирается несложно. Вначале откручиваются четыре винта и извлекается кратер. Далее вынимается коленчатый вал вместе с сальниками и другими элементами. Снятие поршня с шатуна происходит после извлечения стопорного кольца и выдавливания поршневого пальца.

Устройство и принцип работы

Перед тем как начинать регулировку рекомендуется заранее изучить устройство карбюратора бензопилы. Чаще всего оно не зависит от модели, исключением могут являются лишь бензопилы китайского производства. Но всегда можно подсмотреть в инструкцию.

Карбюратор является частью двигателя бензопилы, отвечающей за смешивание кислорода и топлива в правильных пропорциях и подачу смеси непосредственно в двигатель.

Важно, чтобы при этом были соблюдены пропорции, иначе есть риск выхода из строя двигателя, что может проявляться перерасходом топлива или полной остановкой устройства

Основными частями карбюратора бензиновой пилы являются:

• трубка — выполняет функцию передачи воздуха, порционная подача возможна благодаря наличию заслонки;
• диффузор — данная деталь находится непосредственно у входного отверстия, через которое и подается топливо, способна ускорить поток воздуха;
• распылитель способен впрыскивать бензин в созданный поток воздуха;
• поплавковая камера представляет собой полость, служит для поддержания топлива на одном уровне, из нее бензин через жиклер подается в распылитель.

Принцип работы карбюратора бензопилы прост. Его строение позволяет воздуху проходить через трубку, при этом скорость можно регулировать заслонкой. После того как трубка будет открыта, активируется поплавок. Это приводит к тому, что воздух проходит через диффузор и смешивается с горючим. Дальше эта смесь двигается в цилиндр. Из-за разницы давления (в камере с поплавком оно практически равно атмосферному, а в трубке — разреженное) топливо всасывается в трубку, при этом чем его больше, тем больше будет оборотов двигателя мотопилы.

Заключение

В заключение хотелось бы еще раз отметить, что карбюраторы Штиль, которые производит её дочерняя организация Zama, являются очень надежными. При правильной эксплуатации и хранении, способны прослужить весь срок отведенный бензопиле без ремонта.

Регулировка карбюратора бензопилы германского производства

В строении каждой бензопилы существует таковой элемент как карбюратор, роль которого заключается в организации топливной консистенции для подачи её движку. Но иногда, когда в работе инструмента случаются проблемы, требуется регулировка карбюратора бензопилы немецкого производства с позиционированием количества топливной и воздушной массы. Правильная регулировка карбюратора бензопилы 180, винт холостого хода на бензопиле. Проводя регулировку данного узла в бензиновых моделях серии 230 либо 180, следует чётко осознавать причину сбоев, где выделяют:

• дефицитность бензина в системе, сопровождаемое перебоями в работе мотора;
• избытки бензина, выражаемые огромным количеством выхлопного дыма и высочайшим шумом;
• прокручивание цепи бензопилы в холостом ходу.

Сейчас корректность проведения регулировки карбюратора показано на видео от многих умельцев, где представлены варианты ремонта карбюратора марки 250 бензопилы и других подрядных моделей. В базе таких операций лежит управление винтами, отвечающими за уровень подачи воздушно-топливной смеси пилы и за количество оборотов в холостом вращении движка. Самостоятельная регулировка холостого хода на практике — видео. В «Коса Моторс» мастера посодействуют стремительно решить данную делему. Так же у нас есть всё нужное для работы с бензоинструментом, где можно приобрести леску для триммера либо приобрести новейшую цепь для пилы.
