Карбюратор бензопилы Чемпион: и его регулировка
Карбюраторы бензопил Чемпион имеет три винта для регулировки:
L – винт жиклера для регулировки низких оборотов
H – винт жиклера для регулировки высоких оборотов
Винт – Т у Партнёра и Хускварны (у Штиля LA) – регулировка холостого хода бензопилы
Карбюратор бензопилы чемпион
Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно растут, при закручивании смесь обедняется – обороты падают.
Винт Т(LA) предназначен для регулировки оборотов холостого хода. Основная “настройка” бензопилы производится на заводе-изготовителе при конечном испытании. Карбюратор, как правило, отрегулирован на подачу более богатой (чем оптимальная) топливной смеси. Заводскую регулировку необходимо сохраняться первые часы работы пилы. Затем (необязательно) производится более точная регулировка карбюратора.
Регулировочные винты карбюратора бензопилы
Регулировку начинаем с настройки холостого хода, для этого вращаем винт T (LA) против часовой стрелки, добиваясь полной остановки цепи при устойчивых оборотах двигателя.
Устройство карбюратора бензопилы чемпион
Деталировка карбюратора бензопилы
Для дальнейшей точной регулировки понадобиться тахометр и её лучше доверить специалистам, тем более что в большинстве случаев она может и не понадобиться.
Регулировка карбюратора бензопилы патриот 4518
Настройку инструмента начинаем с винта L, затем используем винт H и в конце винт Т (LA).
Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т следует поворачивать простив часовой стрелки, пока она не остановится.
Винтом Н регулируется мощность и частота оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам, перегреву двигателя и выходу из строя поршневой бензопилы.
Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и поворачиваем винт Н на 1/4 оборота против часовой стрелки. Даём двигателю поработать около 10 сек., затем проверяем максимальные обороты двигателя тахометром. В случае несоответствия максимальных оборотов паспортным, операцию следует повторить. При подаче слишком богатой смеси глушитель начинает дымить, при слишком бедной пила визжит и перегревается.
Заканчиваем регулировку настройкой оборотов холостого хода, как уже было описано выше. Число оборотов холостого хода установлено правильно, если двигатель работает без сбоев при минимальных оборотах и цепь при этом не вращается.
Карбюратор можно считать отрегулированным, если двигатель быстро разгоняется и по звуку напоминает работу четырехтактного на полном газу.
Бензопила Чемпион 137 – устройство модели
Бензопила Champion в 137-ой модификации выделяется хорошим запасом тяги и крутящего момента. Основа комплектации садового инструмента состоит из 2-тактного бензинового 1-цилиндрового двигателя с кованым поршнем, получившим увеличенный диапазон хода, а также хромированным цилиндром, объемом 37,2 см3. Для быстрого запуска двигателя в устройстве модели предусмотрен ручной стартер и долговечное сцепление. Топливный бак, вместительностью 310 мл, имеет широкую горловину для возможности очистки резервуара от мелкого мусора.
Бензопила Champion 137 комплектуется увеличенным карбюратором японской марки Walbro с металлическими жиклерами и улучшенным поплавком, позволяющим точно регулировать количество подаваемого в мотор горючего. Для упрощенного запуска встроенного холодного ДВС модель оборудована прозрачным пластиковым насосом для подкачки топлива в цилиндр.
Производитель Champion включил в базовое оснащение 137-ой модели доработанную антивибрационную систему, состоящую из 6 металлических пружин. Во время работы мотора на максимально допустимых оборотах, пружины принимают колебания коленчатого вала на себя. Благодаря этому вибрация на рукоятках модели практически не ощущается.
Пильная гарнитура пилы Champion включает в себя металлическую шину и цепь. Для самостоятельного натяжения цепи оператором производитель включил в комплектацию садового инструмента боковую звездочку. Смазка цепи выполняется в полностью автоматическом режиме при помощи масляного насоса. Для внесения масла, требуемого для работы гарнитуры, в устройство бензопилы входит отдельный бак, емкостью 210 мл.
Для защиты внутренних деталей от пыли, опилок и ударов компания Champion оборудовала 137-ую модель долговечным корпусом из усиленного пластика. Отдельные его части можно снять, что позволяет выполнить самостоятельный ремонт и быстро заменить расходные запчасти.
В задней части корпуса пилы производителем предусмотрены все нужные для работы органы управления. Это позволяет оператору настроить работу садового инструмента непосредственно во время распила древесины без необходимости отключения двигателя бензопилы.
Устройство стартера бензопилы
Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).
Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.
С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.
Облегчение запуска бензопилы реализуется следующими способами:
- Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
- Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
- Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
- Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.
Что важно знать при разборке бензопилы?
Разобранная бензопила позволит вам быстро диагностировать и устранить неисправность
Но при разборке каждого рабочего блока устройства важно соблюдать основные правила
- Открутите муфту в направлении пильного набора.
- Для снятия маховика используйте 13 головок (почти на всех моделях гайка маховика имеет стандартную резьбу). Надо крутить против часовой стрелки.
- Обязательно снимите масляный насос (снимите, как только снимите сцепление).
- Последний этап — откручивание винтов двигателя. Это позволяет вам свободно отделять его от тела.
Важно! Иногда требуется специальный съемник, чтобы разобрать маховик. Также подходит мягкий молоток, который ускорит разборку бензопилы. Откручивайте гайку, пока она не выровняется с валом
Тогда используйте молоток и молоток. Одно резкое движение (удар) необходимо для безопасного снятия маховика. Многим эта техника покажется варварской, но она используется практически всеми мастерами, поскольку этот метод надежен и проверен. Маховик отскакивает от вала, после чего он снимается вручную, без использования специальных инструментов
Откручивайте гайку, пока она не выровняется с валом. Тогда используйте молоток и молоток. Одно резкое движение (удар) необходимо для безопасного снятия маховика. Многим эта техника покажется варварской, но она используется практически всеми мастерами, поскольку этот метод надежен и проверен. Маховик отскакивает от вала, после чего он снимается вручную, без использования специальных инструментов.
READ Сколько Звеньев Цепи В Бензопиле Рохтер Рх450
Увидел гид
Озадаченные тем, как разобрать бензопилу Stihl, многие забывают о стандартном шпаргалке, с которой процедура займет минимум времени.
- На этапе подготовки снимите все крышки, включая боковые крышки, шины, цепь. Чистим компрессором, при необходимости используем щетку, чтобы избавиться от капель масла и грязи. Аккуратно обращайтесь со звездочкой, наиболее загрязненной частью инструмента. Чистый бензин иногда используется для удаления излишков масла.
- Снимите ручку, которая соединена с корпусом тремя резиновыми амортизаторами. Чтобы удалить их, сначала удалите пластиковые заглушки во внутренней полости с помощью отвертки. Верхний амортизатор может быть самым прочным, поэтому иногда используют мощную отвертку. Открутите пару винтов, чтобы снять катанку.
- Снимите стартер. Как только верхняя крышка снята, выкрутите винты стартера, а затем снимите крышку бака и масла. Этот шаг прост, занимает минимум времени.
- Снимите маховик, который зафиксирован наиболее надежно. Следуйте рекомендациям профессионалов и ни в коем случае не фиксируйте маховик, стараясь не поворачивать его (в противном случае он может быть поврежден, поскольку его лопасти не справляются с высоким давлением).
- Снимите масляный насос (его привод) и муфту. Прежде чем достичь этой стадии, не забудьте убрать звездочку (ведущий удален). Это можно сделать, сняв стопорную шайбу с канавки вала. Используйте звездочку, чтобы снять игольчатый подшипник. После этого с помощью головки на 19 отвинтите (влево, в направлении шины) сцепление. Выполнив этот шаг точно в соответствии с инструкциями, вы можете легко снять привод масляного насоса и отражательную пластину, которые не соединены с креплениями вала.
- Разберите катушку зажигания вместе с глушителем и карбюратором. Главным помощником будет голова в 8 (также не обойтись без удлинителя). Отвинчивание креплений воздушного фильтра и карбюратора не займет много времени. Не забудьте устранить привод зажигания вместе с воздушной заслонкой и его тягу. Эти элементы должны быть отсоединены от рычага на двигателе. Глушитель снимается одним движением после снятия двух гаек. Катушка зажигания закреплена по тому же принципу.
- Разборка двигателя. Обычно для крепления двигателя используются 4 винта, которые расположены в нижней части рабочего инструмента. Для аккуратного демонтажа двигатель снимается с сиденья (там же резиновая трубка). Сняв винты, снимите вал коробки, поршневые кольца и подшипники. Никаких специальных инструментов для этого не требуется. Однако иногда требуется съемник (в случае, если подшипники прямо прижаты к валу).
Поршень снимается путем снятия поршневого пальца. Это делается после снятия стопорного кольца с тонкой отверткой.
Как и любой тип оборудования, бензопила, какой бы надежной она ни казалась, нуждается в периодическом ремонте, который можно выполнить при правильной разборке инструмента. Ориентируясь на правила разборки основных компонентов бензопилы, у вас не возникнет проблем и риска повреждения важных деталей устройства, разберите для дальнейшего ремонта.
Источник
Инструкция по эксплуатации
Все инструкции по эксплуатации к бензопилам можно посмотреть на официальном сайте компании. Модели одной серии незначительно отличаются по условиям использования, как правило, этот параметр стандартен для всех бензопил. При этом, производитель может вносить некоторые изменение в мануал. Именно поэтому, перед и во время приобретения продукции Чемпион необходимо просматривать характеристики и инструкцию по эксплуатации.
Все бензопилы этого бренда имеют в инструкции стандартные указания относительно техники безопасности и правил использования. Кроме того, на последних страницах руководства производитель размещает таблицу, в которой указана периодичность и правила проведения технического обслуживания. В некоторых моделях эти таблицы совпадают.
Основные правила эксплуатации:
Приступать к выполнению работ с помощью бензопилы необходимо только после прочтения инструкции и прохождения инструктажа (для новичков) с продавцом-консультантом.
Особое внимание стоит уделить сборке и настройке пилы. Все действия следует выполнять, опираясь на рекомендации в инструкции
Перед использованием рекомендуется убедиться в том, что все детали хорошо закреплены и пила функционирует без сбоев.
Обращаться с инструментом следует аккуратно. Запрещается ставить пилу на землю с включенным двигателем
Оставляя технику на длительное время, необходимо слить топливную жидкость и масло.
При выборе масла стоит обращать внимание на рекомендации производителя. Как правило, это масло производителя Чемпион для двухтактных двигателей и бензин АИ 95 или 92.
Если пила используется редко, оптимальная периодичность замены топливной жидкости — раз в 3-4 недели.
Длительная работа может привести к перегреванию или выходу из строя двигателя и комплектующих
Через каждые 30-40, а иногда 50 минут работы (в зависимости от модели) рекомендуется приостанавливать работу и давать двигателю остыть. В более мощных моделях это время совмещают с дозаправкой.
Особое внимание нужно уделить собственной безопасности. Плотная и прочная одежда, перчатки, защитные наушники и очки позволят избежать возможных травм.
- Своевременное выполнение технического обслуживания позволит продлить срок службы бензопилы Чемпион.
- Хранение и транспортировка бензопилы должна осуществляться в соответствии с рекомендациями производителя. Хранить в сухом месте, а транспортировать при слитом топливе и масле в защитном чехле.
Регулировка карбюратора
Если после приобретения пила плохо работает, часто глохнет или вовсе не запускается, причиной может быть неправильно отрегулированный карбюратор. Самостоятельно выполнять эту задачу производитель не рекомендует. При этом, если придерживаться инструкциям специалистов, то отрегулировать карбюратор можно самостоятельно. Видео по выполнению этой задачи представлено ниже.
Первый запуск
Первый запуск бензопилы, как правило, осуществляется на холостом ходу и начинается с обкатки. Для проведения обкатки двигателя разводится топливная смесь в соотношении 1:25 (масло:топливо). Далее необходимо заполнить бачок системы автоматической смазки цепи и отрегулировать интенсивность подачи масла. Если этого не сделать, масло будет вытекать и ухудшать качество распиливания или вовсе не поступать на цепь.
После выполнения всех действий по сборке, настройке и заправке пилу необходимо запустить сначала на малых оборотах и постепенно повышать мощность. Следующие 7-9 бачков рекомендуется проработать в щадящем режиме, на средних мощностях. Соотношение топливной смеси в этот период составляет 1:50.
Как правило, в комплектацию Чемпион входит емкость для смешивания топлива и масла, что упростит задачу.
Что касается натяжения цепи, то на многих моделях есть специальная функция. При этом, производитель в руководстве указывает, как выполнять это действие самостоятельно.
Особенности регулировки карбюратора
Настраивают карбюратор еще на производственном конвейере, но это не означает, что оператору не нужно производить настройку после приобретения силового агрегата
Важно не ждать, когда проявятся первые проблемы в работы узла устройства (или некоторых других, на которых будет оказано большое давление), а корректировать обороты регулярно, чтобы эффективной эксплуатации инструмента ничего не мешало
Учтите, что тратить время на поездку к мастерам в сервисные центры необязательно, откорректировать винты можно и самостоятельно. Достаточно обратиться к инструкции к вашей модели бензиновой цепной пилы компании Чемпион. В этой инструкции вы найдете такие данные:
- как разобрать инструмент, чтобы получить доступ к регулировочным винтам (на некоторых моделях есть возможность доступа без необходимости использования дополнительных инструментов, что удобно);
- как отличить винты и разобраться, какой отвечает за вращения в определенном режиме работы прибора;
- как провести первичный осмотр пилы, идентифицировать проблему и узнать, какой винт нуждается в коррекции;
- как настроить карбюратор, учитывая определенный сбой в работе устройства.
Увы, инструкция к определенной модели пилы Чемпион есть не у всех операторов, тогда на помощь приходит универсальная инструкция, в которой указаны главные правила настройки карбюратора.
Предпосылки к настройке карбюратора
В теории все просто, достаточно регулярно контролировать качество воздушно-топливной смеси при помощи винтов на карбюраторе. Тем не менее даже при частом обслуживании данного узла, могут возникать проблемы:
- пильная гарнитура работает даже тогда, когда оператор не дает «газу»;
- устройство глохнет, как только его удается завести;
- прибор начинает «реветь» на холостом ходу;
- пила вовсе не заводится;
- резной инструмент быстро (или просто неравномерно) изнашивается;
- в разных режимах работы агрегата не удается достичь оптимальных оборотов.
Учитывайте, что некоторые проблемы карбюратора могут касаться только косвенно, но настройка узла будет необходима.
Основные принципы настройки
Прежде чем пытаться настроить карбюратор, рассмотрите основные принципы коррекции его работы.
- Отличать винты легко благодаря маркировке. Регулируйте тот или иной винт, когда вы уверены в том, что предварительно правильно идентифицировали причину проблематичной работы устройства.
- Разные винты нужно вращать при разных режимах работы прибора.
- Приступайте к эксплуатации агрегата только тогда, когда вы убедились в том, что винты карбюратора настроены верно.
- Сверяйтесь с показателями оптимальный оборотов, указанные в инструкции к вашей модели пилы Чемпион.
Особенности устройства карбюратора китайской бензопилы
Их конструкция и параметры отличаются, в зависимости от того, для бензопилы какой мощности и модели они предназначены. Все они практически идентичны оригинальным карбюраторам по конструкции, но не всегда по качеству. Сегодня нельзя считать все китайские изделия 100% хламом. В свою очередь по качеству их условно можно разделить на три группы:
- Некачественные. Используются неподходящие сплавы, которые окисляются, крошатся и ломаются. Нет точности подгонки, калиброванные отверстия не соответствуют требуемым величинам, что ведет к перерасходу или нехватке топлива в камере сгорания. Ответственные детали быстро выходят из строя. Пластиковые детали быстро грубеют или наоборот, размягчаются от бензина и перестают работать. Оси и проволочные тяги гнутся, резьбы креплений срываются. Такие изделия стоят дешевле всех. Их делают на полукустарных производствах, на приспособленном оборудовании. Как правило, они не имеют названия и маркировки.
- Карбюраторы среднего качества. Это изделия заводской сборки. Здесь не экономят на сплавах, налажено поточное производство с контролем качества. Это вполне работоспособные карбюраторы, которые могут иметь срок службы даже больший, чем у всей бензопилы.
- Качественные карбюраторы. В первую очередь, это изделия мировых производителей, чьи мощности расположены на территории КНР. По географии их можно считать китайскими, но делают их по технологиям фирмы – владельца бренда, дорожащей своей репутацией. Например, в КНР выпускаются японские карбюраторы Walbro.
К тому же среди китайских производителей появились те, которые делают ставку на высокое качество. Они вкладывают большие средства в мощные производства, регистрируют свой собственный бренд и работают на его репутацию.
Двигатель
В большинстве случаев в работе двигателя встречаются следующие проблемы:
- двигатель перестал заводиться;
- двигатель заводится, но спустя некоторое время глохнет;
- двигатель не способен развить необходимую мощность;
- двигатель работает крайне неустойчиво.
Как проверить сальники коленвала
Наличие течи сальников можно проверить, лишь добравшись до самого коленвала, и тщательно рассмотрев его на предмет подтеков. О том, как правильно это сделать, вы можете ознакомиться на видео:
Как проверить компрессию на бензопиле
При уровне компрессии ниже 8 атмосфер двигателю будет недостаточно имеющей мощности, а значит и бензопила не сможет полноценно функционировать.
Для замера компрессии необходимо:
- Снять защитную крышку и выкрутить свечу.
- Вставить наконечник компрессометра в отверстие, где должна находится свеча.
- При помощи стартового шнура предать поршню вращение и запомнить максимальные показания измеряющего прибора.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕНЗОПИЛЫ ХУСКВАРНА 137
Сервис и ремонт бензопилы требуют специальной подготовки. Производитель рекомендует обращаться в специализированный сервисный центр для профессионального ремонта.
Мотор на бензопиле не запускается. Причины:
- Зажигание
- Двигатель залит
- Топливный резервуар пуст или топливо не достигает карбюратора
- Свеча зажигания не зажигает
Мотор плохо работает на холостом ходу. Причины:
- Карбюратор нуждается в регулировке
- Износилась изоляция коленчатого вала
Мотор не набирает обороты, теряет мощность или останавливается, не выдержав нагрузки. Причины:
- Воздушный фильтр загрязнился
- Свеча зажигания загрязнилась
- Карбюратор нуждается в регулировке
От мотора идет дым. Причины:
Слишком много масла смешали с бензином
Воздушный фильтр бензопилы Хускварна 137
Грязный воздушный фильтр снижает мощность двигателя и повышает потребление топлива и выделение вредных испарений. Необходимо очищать его после каждых 5 часов работы.
Уход за шиной
Шине необходимо техническое обслуживание либо замена, если
- Пилите только одной стороной пилы
- Работаете на несоответствующем рекомендациям количестве смазочного масла
Необходимо заменить шину, если она деформировалась или внутренние канавки шины износились Обязательно нужно очищать отверстия для подачи масла каждые 5 часов работы. Регулярно и аккуратно убирайте загрязнения из канавки шины проволокой или ножом для шпатлевки.
Свеча зажигания
Меняйте свечу зажигания каждый год, используя Champion RCJ7Y. Правильный зазор составляет 0,5 мм.
Компания «Прямые руки» проводит плановый и срочный ремонт, а также техническое обслуживание бензопил в соответствии с рекомендациями производителей техники.
Описание
Бензопила Champion 137-16 — это ручная, бытовая модель, которая предназначена для использования в хозяйственных целях. В 2015 году она стала одной из наиболее продаваемых среди модельного ряда Чемпион. Это средняя по мощности, техническим и конструкционным характеристикам пила. Мощность двигателя составляет 1,55 кВт. Вес устройства — 4,6 кг, что позволяет проводить работы на небольшой высоте или в труднодоступных местах. Длина шины — 40 см. При холостом ходе цепная бензопила совершает 3 тыс. оборотов в минуту, что приближено к стандартам западных производителей. Главными ее особенностями можно выделить:
- Наличие системы «легкий запуск».
- Эргономичный дизайн и система гашения вибрации.
- Хромированное покрытие поршневой системы.
Среди преимуществ пользователи также выделяют хорошие рабочие характеристики. При высоких нагрузках бензопила не теряет оборотов, качество распиливания не изменяется. Несмотря на большой всплеск популярности, сегодня модель является морально устаревшей. Рынок садовых инструментов предлагает большой ассортимент более мощных и современных моделей. Пила была снята с производства.
Проверка глушителя
Не стоит недооценивать поломку этого узла бензопилы. Если забьется глушитель, пила потеряет мощность и конечно же не заведется. Если глушитель разборный, то мы его разбираем, проводим осмотр и удаляем весь нагар. В некоторых моделях глушитель придется открутить, после мойки неразборный глушитель следует высушить феном.
Обратите внимание: нагар содержит канцерогены, которые опасны для здоровья человека, сухая чистка недопустима, поскольку она может привести к вдыханию этих вредных веществ. Когда мы снимаем глушитель, выпускное отверстие мотора затыкаем чистой тряпкой
Причинами, по которым может забиться глушитель являются:
Когда мы снимаем глушитель, выпускное отверстие мотора затыкаем чистой тряпкой. Причинами, по которым может забиться глушитель являются:
- Использование неправильной топливной смеси (слишком много масла)
- Использование неправильного масла (масло, не для двухтактных двигателей или некачественное масло)
Александр. 45 лет. Белоярск.
Уже более полутора лет я являюсь владельцем Чемпион 137. Пила мне очень нравиться, хотя работаю ей редко, только когда необходимо наготовить дровишек для мангала и бани. За все время, что я владею этой пилой она подвела всего один раз. Как потом оказалось, я сам нарушил алгоритм запуска и залил свечу. Почитав инструкцию, я выяснил как нужно продувать двигатель после неудачной попытки пуска и самостоятельно завел пилу, правда она некоторое время сильно дымила, но потом выхлоп пришел в норму. Пилой доволен рекомендую.
Иван. 56 лет. Курск.
Купил Чемпион 137 после того как у меня сломался Штиль 180, а стоимость ремонта оказалась равнозначна покупке Чемпион 137. Сейчас немного жалею. Как только берешь Чемпион в руки, сразу чувствуется разниц со Штилем. Пила хуже заводится на горячую, хуже пилит, но я успокаиваю себя тем, что заплатил за нее практически в два раза меньше, чем стоит новый Штиль 180. Скорее всего эта пила устроит тех, кто ранее не имел дело с бензопилами.
Назначение, конструкция и принцип действия карбюратора.
Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.
В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу. Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь. Полученная смесь поступает в двигатель.
Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха. Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.
Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы. Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов. О правильной настройке карбюратора свидетельствуют такие признаки:
- Цепь не движется на холостом ходу.
- Двигатель разгоняется плавно и быстро.
- Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.
К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.
Модельный ряд бензопил Efco

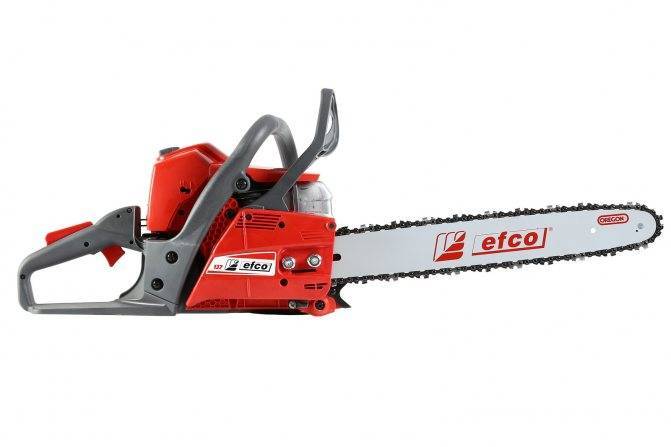

Бензопила Efco 137
Efco 137. Современная универсальная бензопила, при помощи которой можно выполнить любые строительные или ремонтные работы, кронировать деревья в саду или заготовить дрова. Модель оснащена двигателем, мощностью 2,21 л.с, комплектуется 350 миллиметровой шиной и фирменной пильной цепью. Детали поршневой группы имеют никелевое покрытие, что значительно удлиняет срок службы мотора. Модель Efco 137 оснащена экономичной системой автоматической смазки, имеет надежную защиту от вибрации и электронную систему зажигания. Отметим также небольшой вес инструмента – 4,1 килограмма в снаряженном состоянии.
Бензопила Efco 141Efco 141. Еще одна популярная пила, которая может использоваться для различного вида работ в домашнем хозяйстве и промышленности. Агрегат приводится в движение одноцилиндровым двухтактным двигателем с объемом 39 см3 и мощностью в 2,5 л.с. Бензопила комплектуется пильной гарнитурой, включающей 400 миллиметровую направляющую шину и пильную цепь с шагом в 3/8 дюйма.
Бензопила Efco MT 350
Efco MT 350. Один из самых популярных инструментов в модельном ряду этого производителя. Бензопила принадлежит к бытовому классу инструментов (Home Plus по классификации производителя) и может использоваться для выполнения различного вида строительных и ремонтных работ, продольной и поперечной распиловки древесины, кронирования деревьев и заготовки дров. Агрегат приводится в движение одноцилиндровым двигателем, мощностью 2,0 л.с, и комплектуется 350 миллиметровой направляющей шиной со стандартной пильной цепью. Эргономичный, хорошо сбалансированный корпус пилы сделан качественного ударопрочного пластика, эффективная система виброгашения снижает нагрузку на руки и спину оператора.
Бензопила Efco 136
Efco 136. Модель предназначена для выполнения различного вида работ по хозяйству, в том числе заготовки и распиловки дров. Пила имеет вполне приемлемый вес – 4 килограмма (без режущего оборудования), она оснащена надежным высокооборотистым двигателем, мощностью 2,18 л.с. Пильная гарнитура состоит из 400 миллиметровой направляющей шины и фирменной цепи с шагом 3/8″. Модель оснащена всеми современными системами, обеспечивающими комфорт и безопасность оператора.
Бензопила Efco 152
Efco 152. Полупрофессиональная модель отличается повышенной надежностью и продуктивностью. Бензопила может использоваться как для индивидуального пользования, так и в промышленных целях. Мощный двигатель (3,4 л.с.). изготовленный по технологии Burn Right гарантирует высокую скорость вращения цепи. Агрегат оснащен 400 миллиметровой направляющей шиной, декомпрессионным клапаном и эффективной антивибрационной системой. При этом бензопила Эфко 152 имеет относительно небольшой вес (5 килограмм) и эргономичный, хорошо сбалансированный корпус из качественного ударостойкого пластика.
Бензопила Efco MT 7200
Efco MT 7200. Бензопила профессионального класса, при помощи которой вы сможете проводить работы любого уровня сложности. Агрегат приводится в движение двигателем с объемом в 70,8 см3, мощностью 5,4 лошадиных силы и при этом комплектуется направляющей шиной на 510 – 760 миллиметров. Такая конфигурация позволяет выполнять работы любой сложности, в том числе валку деревьев, с диаметром до 90 сантиметров. Бесперебойная работа инструмента обеспечивается современной системой охлаждения с видоизмененным профилем ребер маховика. Модель оснащена всеми современными системами, обеспечивающими комфорт и безопасность оператора.
Обслуживание
Новая пила нуждается в обкатке. Для этого приготовьте смесь: масло для двухтактных двигателей + бензин в соотношении 1:25. После выработки на холостом ходу одного бачка, измените пропорцию смеси на 1:50. Последующие 8-10 бачков работайте в щадящем режиме. Не допускайте перегрева двигателя.
Не забудьте заправить систему автоматической смазки цепи. Используйте фирменные масла Champion или обычное автомобильное масло. Не заливайте в бачок переработанную жидкость.
Регулировка карбюратора
После обкатки, некоторые владельцы бензопилы Champion 254-18 проводят регулировку карбюратора.
Для этого:
- Заведите пилу, проверните регулировочные винты высоких и низких оборотов до упора. Отверните обратно на 1,5 оборота.
- Прогрейте пилу около 10 минут. Выставьте холостой ход винтом холостого хода.
- Проверьте работу пилы на ускорение.
