Редукционный клапан давления

Как разобрать устройство — пошаговые действия

Многие владельцы РДВ сталкиваются со сложностью при ремонте или техническом обслуживании. Разобрать и собрать редуктор можно своими руками, большинство приборов имеют простой внутренний механизм и поставляются с понятной инструкцией.

Чаще всего редукторы разбирают для снижения или повышения пропускной способности и очистки от скопившегося мусора.

Разбирать РДВ для технического обслуживания рекомендуется раз в полгода, либо по мере загрязнения. Промывать внутренние механизмы необходимо специальными растворителями для водопроводных труб. Клапан перед сборкой обязательно смазывают, если есть такая возможность.

Инструменты

Для разборки и очистки редуктора водяного давления необходим гаечный ключ или набор отверток. Выбор инструмента зависит от типа и модели прибора. Практически все устройства регулируются вручную, разбираются редукторы обычной широкой отверткой.

Процесс разбора

При разборе важно запоминать порядок внутренних частей, особенно если это поршневой или электронный редуктор. Сам процесс разбора состоит из нескольких шагов:

Сам процесс разбора состоит из нескольких шагов:

• с помощью отвертки отвинтить крышку корпуса;
• разобрать внутреннее соединение, состоящее из штока и поршней;
• удалить уплотнительное кольцо и внутреннюю пружину;
• очистить и смазать корпус и его внутренние элементы;
• заменить уплотнительный материал.

Инструкция по проверке

Итак:

• Сначала проверьте исправность электрической цепи, идущей от датчика к панели приборов. Киньте провод, идущий от датчика к двигателю на массу, лампочка погаснет при исправной цепи.
• Второй причиной может стать фильтр масла. Определяется такая поломка, выкручиванием датчика давления масла.
  Он должен быть смочен маслом, сухой датчик означает, что забился фильтр, либо заел его клапан.
• Когда не дает эффекта, вскрывайте поддон, и проверяйте сам маслоприемник и состояние его резинового уплотнительного кольца.
• После этих проверок остается одна причина — это поломка самого агрегата.

К сведению:

• На двигателе модели ВАЗ 2110 установлена комбинированная система смазки. На машинах этой модели присутствует шестереночный масляный насос, который располагается в переднем торце блока цилиндров.
• Специальные шестерни, имеющие трохоидальное внутреннее зацепление, уменьшают при вращении механические потери.
• Сам масляный насос, оснащен полно — поточным не разборным фильтром. С перепускным и противодренажным и клапанами.
  Это устройство обеспечивает хорошую циркуляцию масла, смазку через все узлы ДВС (Двигателя внутреннего сгорания).
• Работает он за счет вращения коленчатого вала. Метод соединения с коленчатым валом происходит напрямую, что характерно для всех автомобилей ВАЗ, имеющих передний привод.
• На полноприводных и классических моделях система дополняется специальными передаточными частями: цепью ГРМ, промежуточным валом, набором шестерней, осуществляющих передачу вращающего момента от коленчатого вала.
• Срок эксплуатации этого насоса от 120 тыс. км, он исправно работает, когда двигатель уже двигатель прошел капитальный ремонт. Однако в процессе эксплуатации не исключены поломки.

Если все же требуется замена, масляный насос ваз 2110 вам лучше выбрать из числа надежных фирм производителей.

Порядок работы

Итак:

• Отсоединяем минусовой провод от клеммы аккумуляторной батареи.
• Сливаем масло с двигателя (через сливную пробку в поддоне картера).
• Вынимаем ремень привода распредвала.

• Теперь снимаем масляный картер.
• На двигателях, имеющих систему впрыска топлива, отсоединяем колодку с проводками от датчика, считающего обороты коленвала.
• При помощи двух отверток, снимаем шкив с коленвала.

• Если в пазу коленвала шпонка сидит не плотно, достаем ее, чтобы не потерялась.
• Отворачиваем болты, крепящие маслоприемник (болтов три, под болтами находятся плоские шайбы) и снимаем маслоприемник.
• Очищаем от грязи и промываем уайтспиритом сетку маслоприемника. Когда сетка не отмывается либо повреждена, производим замену маслоприемника.
• Заменяем потерявшее упругость либо порванное уплотнительное колечко маслоприемника.
• Откручиваем болты, крепящие масляный насос к блоку цилиндров (их шесть) и снимаем насос вместе с прокладкой. Будьте внимательны – под болтами расположены плоские шайбы.

• Поворачиваем ведущую шестерню насоса для правильной постановки на коленвал: выступы на шестерне должны совпадать с лысками на коленвалу.
• Прежде чем установить насос на место, смазываем кромку сальника маслом.
• При постановке насоса на место, аккуратно заправляем рабочую кромку его сальника на шейку коленвала при помощи деревянной палочки.
• Только после этого закручиваем болты, крепящие насос.
• Затем устанавливаем все детали назад в обратной последовательности.
• Регулируем натяжку ремня привода распредвала.

Для ваз 2110 замена масляного насоса завершена. Остается в двигатель.
А так же рекомендуем посмотреть видео по замене масляного насоса.

Виды регулировочных клапанов

Устройства разделяют на две подгруппы. Они различаются конструкцией и принципом действия. Это:

• Редукторы прямого действия. Давление в магистрали непосредственно действует на чувствительные элементы, управляющие регулировкой. Работает за счет энергии напора в магистрали.
• Редукторы непрямого действия. Давление воспринимается чувствительным элементом и предается на механизм, сравнивающий значение с заданным и управляющий исполнительными органами. Этот механизм может использовать электронные компоненты и требовать дополнительного питания.

Читать также: Как подключить домофон самостоятельно в частном доме

Редукторы разделяются также по виду рабочей среды:

• Воздух.
• Газ (углекислый, ацетилен, аргон, кислород и т.п.).
• Масло в системах смазки и гидравлики.
• Вода в сетях водоснабжения и канализации.
• Теплоноситель в системах отопления.

Рабочая среда влияет на выбор конструкции, материалов, диапазонов регулировки.

Гидравлические редукторы, в свою очередь, бывают поршневые и мембранные. Поршневые отличаются тем, что изменения входного давления не влияет на стабильность параметров на выходе. Однако устройства такого типа намного более чувствительны к загрязнениям и посторонним включениям в потоке рабочей среды и требую установки фильтров. В мембранных редукторах перепады на входе сказываются на постоянстве напора на выходе, они неприхотливы и допускают значительные загрязнения жидкости. Для срабатывания им не требуется существенный перепад входного давления.

Клапан редукционный пружинного типа применяется для управления напором при подаче газов, воды, пара, растворов теплоносителей.

Ремонт и неисправности масляного клапана

Конструкция редуктора достаточно простая, это обуславливает его высокую отказоустойчивость и долгий срок эксплуатации. Обычно это бывает связано с износом деталей устройства.

Специалисты выделяют следующие основные неисправности редукторов:

• Не создается необходимое давление на выходе. Чаще всего причиной неисправности служит пружина. По мере использования и естественного старения пружина теряет упругость. Из-за меньшей силы сжатия клапан никогда до конца не закрывается, и заданный напор не достигается. То же самое может произойти, если при ремонте или обслуживании поставить похожую по размерам пружину, обладающую меньшей упругостью. Неопытные или недобросовестные мастера часто допускают такую оплошность.
• На выходе получается слишком высокое давление. Это бывает вызвано наличием посторонних предметов внутри механизма, мешающих ему своевременно отсекать подачу. Это могут быть частицы стружки, других механических загрязнений или отложения отработавшего свой срок и загустевшего масла. Такие загрязнения могут привести к заклиниванию деталей клапана и к полному выходу механизма из строя.

Ремонт и обслуживание можно проводить только при полностью отключенных насосах, двигателях и сбрасывании давления в магистрали до нуля. Нарушение этого правила может привести к выбросу масла и деталей клапана, травмированию персонала и повреждению оборудования.

Все детали, включая корпус, надо тщательно промыть в растворителе от остатков масла и других загрязнений и осмотреть. Поврежденные детали следует заменить. Если нет уверенности в упругости пружины, лучше заменить и ее, не дожидаясь сбоев в работе.

Такое обслуживание обычно приурочивают к плановому ремонту двигателя, связанному с частичной разборкой. Если на внутренних поверхностях корпуса или на поверхности золотника обнаружены царапины или задиры, лучше заменить весь клапан.

Каковы наиболее частые поломки регулятора?

Их можно определить с помощью следующих признаков:

• давление до и после арматуры одинаково или постепенно растет;
• невозможность регулировки оборудования;
• малая пропускная способность сети – плохой напор воды;
• присутствие постороннего шума;
• наличие течи устройства.

В большинстве случаев причина кроется в нарушении герметизации, которая может быть вызвана износом уплотнительных колец. Также плотно прилегать золотнику к корпусу мешает известняковая накипь.

Более редки ситуации, при которых происходит механические разрушения конструкции. К ним можно отнести: лопнувшую пружину или её истончение, отсоединение нижнего поршня от штока золотника или разрыв мембраны.

Обслуживание и ремонт

Обслуживание редукторов требуется минимальное. Если изготовитель указал периодичность осмотра, то лучше соблюдать ее и в указанное время разбирать клапан проверять состояние его деталей и при необходимости заменять изношенные. Если на водопроводном редукторе стоят два манометра- до и после, то по их показаниям можно точнее определить время внепланового обслуживания устройства. Своевременное плановое обслуживание позволяет избежать внепланового, экстренного ремонта, вызванного поломкой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

8.1. Редукционные клапаны

Давление пара в котле очень часто выше давления, требуемого для теплообменного процесса. Экономичным решением данной проблемы является редуцирование давления пара с помощью редукционного клапана. Использование в теплообменных аппаратах пара более низкого давления имеет ряд преимуществ: сам теплообменный аппарат, рассчитанный на более низкое давление пара, стоит дешевле; пар низкого давления имеет более высокую скрытую теплоту парообразования; сокращается количество пара вторичного вскипания, образующегося после конденсатоотводчика.

8.1.1. В большинстве случаев точность регулирования пропорциональных регуляторов давления прямого действия (показан на рис. 85) вполне приемлема и достаточна для технологических процессов. Это сбалансированный по давлению односедельный клапан прямого действия. Импульс от паропровода низкого давления передается через охладитель импульса и далее по импульсной трубке на нижнюю часть диафрагмы. Сила пружины действует в противоположном направлении. Сила пружины настраивается вручную с помощью маховика и определяет величину редуцированного давления

8.1.2. Правильный монтаж редукционного клапана очень важен для нормальной работы данного клапана. рис. 86.

Редукционные клапаны прямого действия работают большую часть времени в положении дросселирования. Даже небольшие частицы грязи могут самым негативным образом влиять на нормальную работу этих клапанов. Поэтому перед каждым редукционным клапаном прямого действия рекомендуется установить сетчатый фильтр. Частицы воды во влажном паре, пролетая на высокой скорости через клапан, приводят к кавитации и эрозии и, как результат, заметно ускоряют износ клапана и седла. При остановах системы в результате конденсации пара в паропроводах остается конденсат. Этот конденсат скапливается, в том числе, и в самой нижней точке перед редукционным клапаном При запусках пар проходит над поверхностью холодного конденсата, в результате чего могут возникать гидроудары, которые приводят к преждевременному выходу из строя диафрагмы и сильфона редукционного клапана. Поэтому паропроводы перед редукционными клапанами необходимо дренировать с помощью конденсатоотводчиков. Если паропровод после редукционного клапана поднимается наверх, то после редукционного клапана в точке подъема паропрово¬да надо предусмотреть ещё один дренаж. Если редукционный клапан установлен на вертикальном паропроводе с потоком снизу вверх, то дренаж непосредственно перед редукционным клапаном можно не предусматривать. Примеры правильного монтажа редукционных клапанов прямого действия показаны на Рис. 86. Точка отбора импульса из паропровода низкого давления должна находиться на расстоянии не менее 1 метра после редукционного клапана прямого действия. Это расстояние необходимо для стабилизации потока пара после редуцирования.

8.1.3. Если необходимо редуцировать достаточно высокое давление пара до очень низких значений, то, скорее всего, одного клапана будет уже недостаточно. В таких случаях можно использовать два редукционных клапана, установленных последовательно (см. рис. 87). Если перепад давления достаточно большой (P2

Назначение редукционного клапана прямого действия

Редукционный клапан давления предназначен для поддержания в некоторой части гидросистемы пониженного давления относительно давления в основной нагнетательной магистрали и независящего от него.Так же, как и предохранительные клапаны, редукционные клапаны подразделяются на клапаны прямого и непрямого действия, а по количеству линий присоединений клапана – на двухлинейные и трехлинейные.

Устройство двухлинейного редукционного клапана прямого действия

Схема двухлинейного редукционного клапана прямого действия приведена на рис.1. В корпусе 1 размещается регулирующий золотник 2, который под действием пружины 3 стремится занять крайнее нижнее положение и находится в нем до тех пор, пока давление Р₁ в канале “б”, действующее на нижний торец золотника, не в состоянии преодолеть усилие пружины редукционного клапана (рис.1 а). На котором показано состояние клапана, когда усилие от давления Р₁ из-за малой величины давления на входе в клапан, в канале “а” меньше усилия пружины.

Принцип работы двухлинейного редукционного клапана прямого действия

Принцип работы двухлинейного редукционного клапана заключается в следующем, по мере роста давления Р наступает момент , когда усилие от давления Р , превысит начальное усилие пружины, регулируемое с помощью винта 4 и золотника 2 начнет смещаться вверх, частично перекрывая канал “б” на выходе клапана. С этого момента давление на выходе клапана будет поддерживаться постоянным, независимо от дальнейшего нарастания давления на входе в клапана в канале “а”.

Принцип работы трехлинейного редукционного клапана прямого действия

Принцип работы трехлинейного редукционного клапана давления прямого действия отличается от двухлинейного тем, что у него, помимо, канала “а” подводящего жидкость и отводящего канала “б”, имеется и канал “в” сообщенный со сливной магистралью. На рис.2 показана схема такого клапана, в котором, в отличие от описанного ранее, поддержание редуцированного давления достигается путем частичного перекрытия подводящего канала “а”, что не принципиально. Благодаря наличию сливного канала “в”, редуцированное давление в канале “б” будет поддерживаться постоянным даже в том случае, когда полностью перекрытом канале “а” давление на выходе клапана будет стремиться возрастать по какой-либо причине, например из-за обратного тока жидкости из системы. На рис.2 а показан клапан в режиме нормального редуцирования, а на рис.2 б – в режиме перелива жидкости из-за обратного тока в канал “б”.

Устройство трехлинейного редукционного клапана прямого действия

Устройство трехлинейного редукционного клапана давления модульного исполнения приведена на рис. 3. В корпусе 1 установлена втулка 3 с каналами “а” и “б”, связанными магистралями подвода жидкости Р и редуцированного давления Р!. Канал “в”, в свою очередь, связан с каналом “б” и установленным в нем демпфером , с помощью которого жидкость подводиться в полость, образованную втулкой 3 и пробкой 4. В расточке втулки размещен золотник 2, который пружинами 5 и 6 в исходном состоянии прижат к пробке 4, так что каналы “а” и “в”, а значит и магистрали Р и Р₁оказываются сообщенными друг с другом.

При возникновении усилия от давления Р₁, действующего на торец золотника 2, большего суммарного усилия двух пружин, определяемого положением регулировочного винта 8 относительно резьбового стакана 7, золотник 2 начинает смещаться влево, частично перекрывая канал “а”. Тем самым поддерживается постоянное давление Р1 в канале “в”. Если почему-либо давление Р₁будет стремиться возрастать, золотник 2 еще больше сместиться влево так, что его первый поясок выйдет в полость “с” и через канавки на втором пояске жидкость из канала “в” начнет поступать на слив через сверление из полости “с” в магистраль “Т”.

Классификация перепускных клапанов дизельных систем

На данный момент существует несколько типов перепускных клапанов, применяемых при сборке автомобилей. Как и было сказано, они могут применяться не только в топливных, но и в масляных системах. Если речь идет именно о клапанах для дизельных топливных систем, то они могут быть следующими:

• Клапаны для многосекционных насосов;
• Перепускные клапаны ТНВД распределительного типа;
• Клапаны дросселирования, располагаемые на входе в насосные секции подкачивающих насосов (аналогично применяются в ТНВД распределительных типов).

Различия в этих клапанах есть, причем весьма серьезные. Давайте начнем с клапанов для многосекционных насосов. Они устанавливаются на передних стенках корпусов насосов и имеют связь с каналами подачи, от которых топливо идет на нагнетательные секции. Такие клапаны можно считать наиболее простыми, т.к. они состоят из корпуса и подпружиненного запорного элементы (шарик или диск). Они же, впрочем, делятся на подтипы:

1. Клапан-болт. Как несложно догадаться из названия, клапан выполняется в виде болта с подпружиненной «начинкой». Как правило, на стенках такого болта свыше двух отверстий для отвода топлива. Сам клапан ввернут в корпус насоса, а обратная магистраль присоединена к ниппелю;
2. Клапан-штуцер. Как и болт, он вворачивается в корпус насоса, однако обратная магистраль присоединяется к наружной резьбе.

Принцип работы перепускных клапанов для многосекционных насосов довольно прост. Если давления в подводящей топливной магистрали не очень высокое, диск или шарик усилием пружины закрывает клапан. Топливо при этом попадает на нагнетательные секции. Когда давление в системе возрастает и устанавливаются условия, при которых работа нагнетательных секций может быть затруднена, клапан открывается – давление вжимает пружину и излишек топлива попадает обратно в топливный бак по обратной магистрали. Как только давление падает ниже порогового значения, клапан снова закрывается. Сразу же отметим, что данное устройство отвечает скорее за сброс давление, чем за удаление воздуха из топливной системы – данную задачу берет на себя клапан-жиклер, располагающийся на фильтре тонкой очистки.

В распределительных ТНВД могут устанавливаться клапаны, которые почти аналогичны предыдущим. Они монтируются за топливоподкачивающим насосом. Варианты исполнения: болт или штуцер. Интереснее и несколько сложнее клапаны дросселирования в системах с распределительными насосами высокого давления. Они объединяют в себе жиклер, отвечающий за слив топлива, и перепускной клапан. Жиклер постоянно сливает топливо в обратную магистраль, тем самым обеспечивая его циркуляцию. В отдельных моделях клапанов дросселирования жиклер является не вынесенным элементом, а вмонтированным в само устройство. Конструкция при этом не сильно усложнена – в ней просто предусмотрено отверстие небольшого диаметра, выходящее в обратную магистраль. Основное отверстие клапана открывается исключительно при сильном росте давления. Клапан дросселирования обычно реализован в виде болта, вворачиваемого в корпус ТНВД и соединенного с обратной магистралью посредством ниппеля.

Функции редукционного клапана масляного насоса

Для любого автомобильного двигателя жизненно важным фактором является постоянная смазка всех движущихся деталей. В смазке нуждаются поршни, коленчатый вал, газораспределительный вал. Постоянная циркуляция масла в двигателе обеспечивается масляным насосом – без его помощи масло просто постепенно стекло бы вниз – в картер двигателя (что и происходит каждый раз, когда вы выключаете автомобиль). Масляный насос обеспечивает, кроме циркуляции, еще один очень важный параметр – рабочее давление масла. Недостаточное давление масла в моторе приведет к его «масляному голоданию», перегреву и быстрому износу. Избыточное давление масла также крайне негативно скажется на работе двигателя – масло будет просачиваться через уплотнения, соединения и сальники, и может попасть в другие системы двигателя – топливную и охлаждающую.

Если дефицита моторного масла можно избежать, просто залив его в двигатель в достаточном количестве, то как бороться с его избыточным давлением? Этим как раз и занимается редукционный (от слова редукция – понижение, ослабление) клапан масляного насоса. Он обычно находится на корпусе самого насоса, хотя иногда может быть и частью масляного фильтра. По конструкции он может быть как съемной деталью, так и частью крышки маслонасоса.

РЕДУКЦИОННЫЙ КЛАПАН ТОПЛИВНОЙ СИСТЕМЫ

Еще одним важным местом, где используется подобный клапан, является топливная система

Особенно это важно для дизельных двигателей, где установлен ТНВД. Так как рабочее тело в нем подвергается высоким нагрузкам, поэтому их незначительные колебания могут разрушить важные компоненты

Основная задача редукционного элемента – дозировка топлива на пути к форсункам.

Интересно!ТНВД не может регулировать объем топлива, которое он подает. Поэтому подобный элемент крайне важен для нормальной работы автомобиля.

Данный элемент регулирует объем поступающего дизеля. Зачастую ТНВД подает гораздо большее количество топлива, что негативно сказывается на двигателе. Редукционный клапан стравливает излишки, отправляя их обратно в бак. Такой проблемой страдает большинство топливных насосов, поэтому данный элемент крайне важен вне зависимости от марки и модели компонента.

Регулятор давления воды в системе водоснабжения: схема работы, монтаж и настройка в квартирных условиях

Как работает редукционный клапан?

Принцип его работы довольно прост. Он основывается на выравнивании усилий, то есть пружина с клапаном противодействует диафрагме. Таким образом, если в помещении включили воду, выходной напор, соответственно, падает и клапан открывается, а давление нарастает до тех пор, пока усилия диафрагмы и пружины не станут одинаковыми.

Регулятор работает за счет выравнивания усилий рабочей и исполнительной части

Как установить редуктор в квартире?

Сейчас мы разберем основные правила установки регулятора давления воды в системе водоснабжения:

• Установка редукционного клапана должна проводиться исключительно в теплом, отапливаемом помещении с возможностью своевременного обслуживания устройства;
• Корпус регулятора не должен подвергаться деформации;
• Направление водного потока должно соответствовать стрелке на конструкции;
• Перед монтажом редуктора в обязательном порядке прочищают трубы, удаляя из них различного рода загрязнения и отложения;
• Для дальнейшего обслуживания необходим вентиль.

Важно придерживаться правил установки – это обеспечит долгосрочную и надежную эксплуатацию устройства

Редуктор давления воды в системе водоснабжения: пошаговая монтаж

Первым делом вы должны убедиться, что вода в системе перекрыта, во избежание затопления.

Убедитесь, что вы перекрыли систему водоснабжения

1. Откройте все выходы, чтобы вышел весь воздух, и можно было промыть систему.
2. Произведите установку вентилей до и после редуктора для дальнейшего обслуживания.
3. Сверьтесь с направлением потока и стрелки на корпусе.
4. Произведите регулировку редуктора давления воды в системе водоснабжения.

Придерживайтесь последовательности установки

Регулятор давления воды в квартире. Как настроить давление?

Как правило, редукторы идут с установленным производителем номинальным значением давления. Однако часто бывает, что стандартные настройки не подходят, и необходимо самостоятельно изменить показатели напора.

Номинальное значение составляет 3 бар

Если устройство изначально было оборудовано манометром, то корректировка значений не составит никакого труда. Необходимо будет всего лишь повернуть вентиль до достижения необходимого показателя.

С помощью манометра легко отрегулировать напор воды

Если же манометра по какой-то причине не предусмотрено, его так или иначе все равно устанавливают на трассу. Это делается для того, чтобы можно было визуально проследить изменения давления при настройке, так как даже небольшая погрешность может иметь значительные неблагоприятные последствия для бытовой гидравлической техники.

Без манометра правильная настройка давления невозможна

При настройке редуктора соблюдают следующий порядок действий:

• Первым делом открывают вентиль, расположенный на врезке у входа в квартиру.
• Закрывают все точки, куда может поступать вода, например, стиральную и посудомоечную машину, бойлер, различные фильтры и так далее.
• Выставляют необходимое значение, руководствуясь показателями манометра.
• Открывают вентили в точках, где поступает вода, проверяют значения, выставленные на регуляторе.

Соблюдайте порядок установки для предотвращения различного рода аварийных ситуаций

Статья по теме:

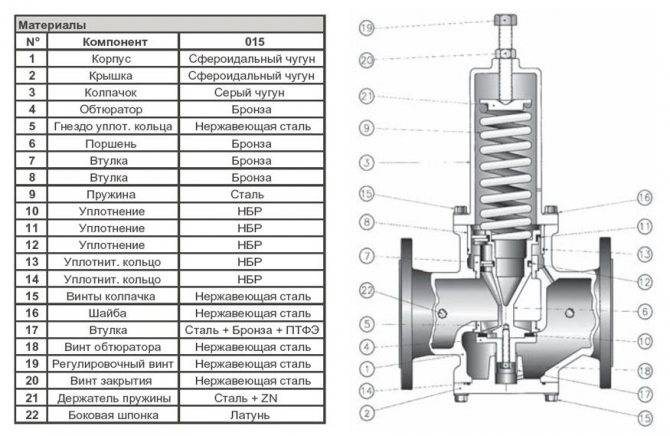

Редукционные клапаны: устройство

Данный механизм состоит из следующих деталей:

• тарированная пружина;
• шарик;
• золотник;
• демпфер;
• подвод высокого давления;
• внутренние полости в корпусе для управления золотником.

Жидкость, которая подается от основной магистрали, поступает во внутреннюю полость управления и через специальную кольцевую щель между золотником и корпусом подается в отверстие, связанное со всей системой механизма.

В случае когда давление в магистрали поднимается, шарик внутри механизма также поднимается, и напор в полости управления уменьшается до нормы. Данное отверстие пополняется рабочей жидкостью с иных полостей, а также с отверстия малого сечения демпфера. Золотник может регулировать давление только в двух магистралях, перекрывая канал подвода рабочей жидкости с основной системы. Таким образом, данная деталь увеличивает сопротивление прохода жидкости, вследствие чего возрастает напор в полости, который определяется усилием тарированной пружины.

Когда давление в системе уменьшается, золотник под воздействием пружины перемещается, тем самым увеличивая кольцевую щель между двумя полостями. Редукционные клапаны в данном случае меняют напор подачи жидкости в одном из отверстий.

На выходе уровень давления остается неизменным и поддерживается устройством на оптимальном уровне, вне зависимости от напора гидролинии и расхода рабочей жидкости.

Источник

Наиболее частые поломки редукционного клапана

Как показывает опыт эксплуатации, неисправность редукционного клапана может проявиться в следующем:

1. Неспособность поддерживать нормальное давление. Как правило, это вызвано механическими поломками узла. Самый слабый элемент системы – пружинка.

В процессе эксплуатации она может растянуться и открывать клапан даже при незначительном росте давления. Как следствие, масло не попадает ко многим узлам двигателя, они изнашиваются и выходят из строя.

Причины неисправности пружины – ее износ из-за длительной работы, установка неправильной пружины при капитальном ремонте (бракованной или чрезмерно мягкой), ошибки в монтаже.

2. Проблемами с открытием клапана при достижении пикового давления. В процессе эксплуатации просвет клапана может засориться. В итоге РКМН подклинивает и не открывается даже при высоком давлении.

Итог – разрушение многих важных узлов двигателя и необходимость капитального ремонта. Основная причина неисправности – несвоевременная замена масла.

Объяснить это просто. Частички грязи откладываются на поверхности, и постоянно увеличивают размеры нароста. Низкое качество промывки приводит к накоплению в каналах различного мусора и стружки.
