Оборудование для плавления и подогрева битума
При выполнении небольших объемов ремонтных работ с использованием жидких битумных составов используется такое оборудование, как ручной заливщик швов. Это оборудование компактно и мобильно и состоит из стальной рамы на колесной базе с размещенным на ней бункером для материала и газовым баллоном, непосредственно обеспечивающим функции нагрева.

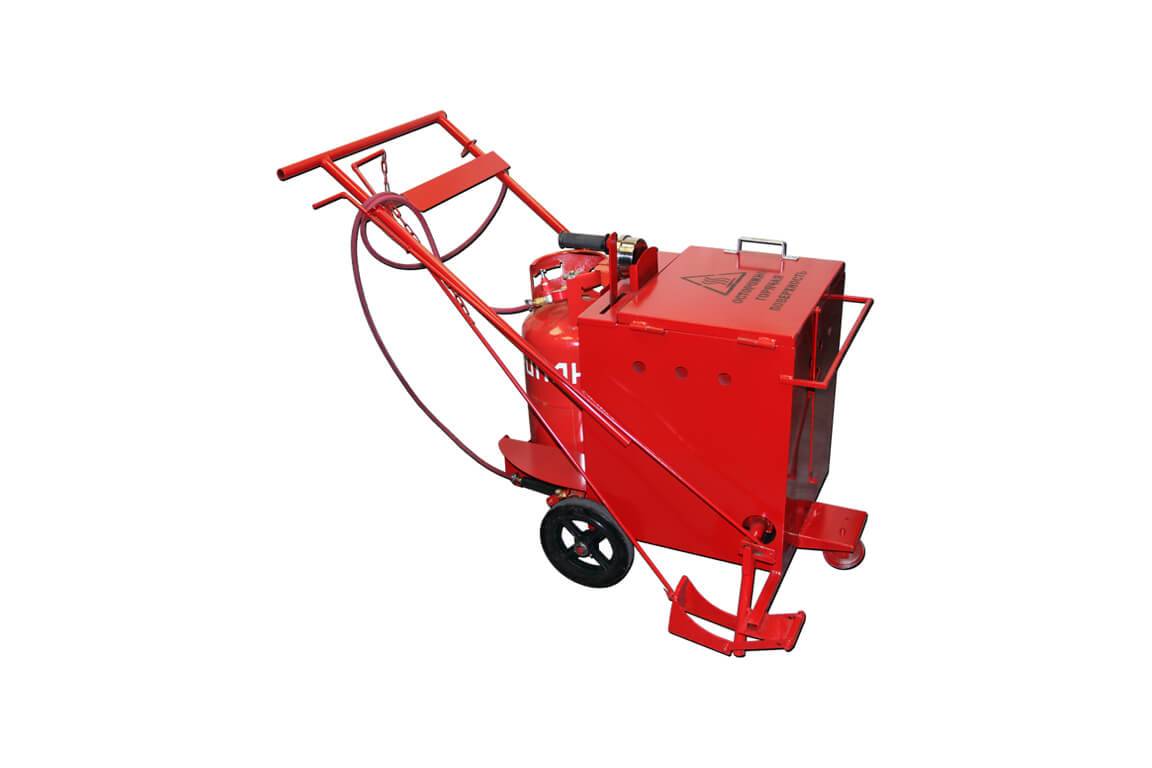

Используя функционал портативных заливщиков швов, можно решить следующие задачи:
Плавление битума и сохранение его в жидком состоянии и при необходимой температуре.
Заполнение швов битумными составами.
Точное дозирование материалов, позволяющее регулировать их расход.
При необходимости плавления большего количества битума вместо заливщиков швов можно использовать битумоварки. Они отличаются внушительными размерами бункера, который имеет термоизолированный корпус, что позволяет не только плавить достаточно большие объемы битумных и мастичных составов, но и поддерживать установленную температуру материалов в течение длительного времени. Термоизолированные котлы для битума предназначены именно для подготовки материала, а для его подачи и дозирования применяются заливщики швов или ручные лейки для битума.
Самоходные, средние, большие и устанавливаемые на грузовых автомобилях разметочные машины
Широкое распространение в Украине и странахх СНГ приобрели разметочные машины второй группы. Эти машины не имеют собственного шасси и предназначены для установки на шасси автомобилей (ГАЗ, BAW, Hundai и другие). Конструкция машин предусматривает размещение до трех пар форсунок для нанесения краски, пластика или стеклошариков, подключение ручных распылителей для краски и стеклошариков. Форсунки располагаются на подъемной каретке. Подъем, опускания (прижатия) каретки выполняется с помощью пнемо – или гидропривода. Кинематическая схема каретки позволяет обеспечивать постоянство ширины линии при движении по неровностям.
Варианты размещения каретки могут быть следующими:
– боковое расположение – каретка расположена с левой стороны автомобиля, в средней части кузова; в транспортном положении каретка находится в кузове; в рабочем положении боковой борт открывается, каретка опускается до контакта колеса с дорогой и фиксируется;- заднее расположение – каретка стационарно установленная позади заднего колеса под кузовом; в транспортном положении колесо поднимается и фиксируется в верхнем положении, форсунки снимаются с каретки и фиксируются в кузове автомобиля; в рабочем положении колесо опускается; для опускания и подъема колеса используется пневмо – или гидропривод;- дополнительная каретка – в каждом из вариантов возможна установка дополнительной каретки, которая позволяет выполнять краевую разметку, двигаясь по ходу движения; используя дополнительную каретку в паре с выдвижным кронштейном можно проводить одновременно разметку линий справа и слева, на расстоянии до 3,75 м (краевую и разделительную линию) или выполнять одновременно разметку и предварительную разметку.
Привод оборудования покраски может осуществляться от автономных автомобильных двигателей или от штатного двигателя автомобиля через коробку отбора мощности.
Взаимодействие оператора и водителя происходит с помощью переговорного устройства. У оператора – микрофон и наушники, у водителя – громкая связь (микрофон, динамик); в кабине водителя устанавливается дополнительный цифровой спидометр.
Машины этой группы, выпускаемые в настоящее время, оборудуются блоками управления и видеосистемами контроля.
Скорость движения разметочной машины при нанесении разметки выбирается водителем исходя из конкретных условий (состояние дороги, транспортная загруженность и т.п.). При благоприятных дорожных условиях можно проводить разметку со скоростью до 15-17 км/час. Движение с более высокой скоростью может негативно сказываться на ровности и качестве линии. Максимальная производительность оборудования – 26 л/мин. (краски).
Областью применения машин этой группы является нанесение дорожной разметки на городских и сельскохозяйственных дорогах, а также на автомагистралях и в аэропортах.
Примерами машин этой группы могут служить разметочные машины Виннер А622 (ООО “Тау-С”, Россия); СДТ-220В, СДТ-230 (ТП) (ООО “САГА-С”, Россия); “Шмель-1”, “Шмель-11А” (УПП “СТиМ”, Беларусь); РДТ-220 (“Коминвест-АКМТ”, Россия) и другие.
Технология нанесения разметки
Любые работы по нанесению маркировки начинаются после разработки проекта
Проект необходим для того, чтобы покрытие соответствовало актуальным нормам и требованиям. Документ должен быть разработан в специальных организациях после полного аудита помещения, когда определены участки размещения разметки с учетом опасных зон. Типичный проект содержит три части: пояснительную записку, графическую часть и спецификацию со всеми пояснениями.
Опираясь на изложенные технические решения, рекомендации приступают к нанесению разметки. Помимо стандартных горизонтальных обозначений применяются нумерация, текст, стрелки, символы.
Дополнительная маркировка включает:
- монтаж табличек, указателей – такие знаки несут дополнительную информационную нагрузку, что помогает ориентироваться в просторных производственных, складских помещениях, на паркингах и стоянках;
- покраска колонн – это решение весьма востребовано в серых одноцветных промышленных помещениях и работает на минимизацию рисков столкновений и аварий.
Если в помещении находится старая разметка, ее следует удалить при помощи специального оборудования. Допустимо применять механическую, термическую и химическую обработку.
Особенности монтажа разметочных лент
Для разметки пола применяют ленту толщиной 150-180 мкр. Нанесение может производиться одним рабочим без приостановки производственного процесса. Поверхность очищается строительными пылесосами, обезжиривается, просушивается. По неровным основаниям наносят грунт. Если работы ведутся при низких температурах, поверхность прогревается техническим феном, как и готовый слой.
Порядок монтажа:
- пол обеспыливается и обезжиривается любым подходящим препаратом. Как правило, применяют ацетон, бензин или любой универсальный растворитель. Для внутренних работ можно задействовать поломоечные машины с обезжиривающим моющим средством;
- основание тщательно просушивается сжатым воздухом компрессоров. Пористые поверхности грунтуют, используя валики, кисти, в 1-2 рабочих подхода;
- наклейку ленты начинают, отрезав лист требуемой длины от общего рулона. Постепенно освобождая его от защитной пленки, плотно фиксируют на поверхности. Готовую разметку прикатывают резиновым валиком;
- при механизированном способе нанесения применяют специальные аппараты (диспенсеры для разметочных лент).
Особенности монтажа маркировочных красок
Краски для нанесения разметки могут работать только на сухих, очищенных от грязи основаниях. В большинстве случаев требуется положительная температура воздуха – от +5 до +30 градусов. Некоторые производители требуют, чтобы относительная влажность воздуха не превышала 85%, а при наружных работах не было сильного ветра. Недопустимо наличие открытых источников огня.
Краски доводят до однородной консистенции строительным миксером в течение нескольких минут. При замесе можно использовать специальные световозвращающие материалы, что делает маркировку видимой как при тусклом, ярком свете, так и в темноте. Шарики добавляют в краску в объеме 20% от общего количества. Допустимо наносить материал на свеженанесенную разметку методом посыпки.
В зависимости от объемов работ применяют специальное оборудование либо кисти, валики, краскопульты.
Особенности нанесения холодных и горячих пластиков
Холодный пластик следует наносить на чистое и тщательно просушенное покрытие. Выбор технологии выполняется с учетом способа внесения отвердителя либо метода перемешивания компонентов.
Некоторые марки пластика могут работать по влажным основаниям
Если применяются самоходные разметочные машины, используют экструдерное, гравитационное либо спрей-нанесение. Символьную маркировку наносят вручную, применяя трафареты. В этом случае перемешивание холодного пластика и введение отвердителя проводится вручную, порционно, в чистой емкости.
При нанесении линии или символа маркировки предварительно фиксируют на основании ключевые точки. По ним проводят клейку контура, применяя малярную ленту. Когда смесь готова, ее выливают на пол в пределах трафарета. Пластик выравнивают шпателем, соблюдая небольшой нахлест на малярную ленту. Далее слой посыпают стеклошариками и аккуратно снимают ленту.
Горячие пластики более дорогие и применяются преимущественно в местах с высокой степенью изнашивания. Тут возможен только механизированный метод нанесения. При работе следует сконцентрироваться на работе термометров, контролирующих нагрев в котлах разметочного оборудования.
7.2. Состав бригад, расстановка звеньев, оснащенность
7.2.1. При устройстве дорожной разметки рекомендуется выполнять следующие виды работ:
– нанесение линии предварительной разметки;
– очистка покрытия от грязи и пыли;
– нанесение линий разметки: по оси дороги, краевых линий и линий, разделяющих полосы движения на многополосных дорогах;
– нанесение разметки по шаблонам (пешеходные переходы, направляющие стрелы и т.п.).
7.2.2. Исходя из технической категории дороги, на которой будет наноситься разметка, в разметочной бригаде можно формировать звенья:
– предварительной разметки осевой линии численностью 5 человек;
– предварительной разметки краевой линии и вспомогательного обеспечения численностью 2 человека;
– очистки покрытия;
– разметки осевой и краевой линии численностью 4 человека;
– разметки по шаблонам численностью 3 человека.
7.2.3. Длина сменной захватки и расстановка звеньев определяется рабочей скоростью движения разметочной машины. Выполненные за смену разметочные работы должны полностью соответствовать схеме дислокации линий разметки. Это обусловлено требованиями обеспечения безопасности движения на автомобильных дорогах.
7.2.4. Рекомендуется, чтобы звено предварительной разметки осевой линии находилось впереди на расстоянии, равном сменной производительности разметочной машины. Скорость движения звена предварительной разметки должна быть такой же, что и у разметочной машины. В противном случае рекомендуется формировать несколько звеньев предварительной разметки. Примерный перечень инвентаря для выполнения предварительной разметки содержит: мерную ленту (10-20 м); мерное колесо (курвиметр); вешки для створения на длинных прямых участках; мел для обозначения засечек на покрытии дороги; капроновый шнур длиной не менее 100 м и толщиной 10-15 мм; маркер – капроновая канистра емкостью 2-5 л с пробкой, в которую вставлена металлическая трубка диаметром 5-6 мм и длиной 500-700 мм для нанесения линии предварительной разметки; два комплекта передвижного ограждения. Ограждение представляет собой складной или неразборный забор 1000´900 мм на колесах. На ограждения навешиваются дорожные знаки “Дорожные работы”, “Ограничение скорости”, “Направление объезда” или “Сужение дороги”.
7.2.5. Также при разметке дорог применяется:
– машина для перевозки разметочного материала (краски, стеклошариков);
– прицеп для транспортировки разметочной машины;
– машина обеспечения для транспортировки разметочной бригады, оборудования для предварительной разметки. Машина может использоваться также для прикрытия при нанесении линий разметки.
7.2.6. Звену предварительной разметки краевых линий рекомендуется работать между звеньями предварительной разметки осевой линии и звеном разметки. Звено оснащается аналогично звену предварительной разметки осевой линии.
7.2.7. Звено очистки покрытия работает перед звеном разметки. Оно оснащено машиной для очистки покрытия от пыли и грязи с набором чистящих щеток и сменными насадками для розлива воды (машина типа КДМ).
7.2.8. Звено разметки осевой и краевой линии работает за звеном очистки покрытия дороги. Это звено должно быть оснащено разметочной машиной, грузовым мотороллером или машиной с кузовом типа “пикап”, грузовым автомобилем.
В состав звена разметки входит машинист разметочной машины, вспомогательный рабочий, обеспечивающий расстановку конусов для ограждения свеженанесенной линии разметки, водитель грузового мотороллера или машины с кузовом типа “пикап”, который собирает конуса и устанавливает ограждения участка дорожной разметки, а также водитель грузового автомобиля, подвозящий краску и микростеклошарики.
7.2.9. Звено разметки по шаблонам выполняет работы на пересечениях, примыканиях дорог, в населенных пунктах. Оно оснащено ручной разметочной машиной, дорожными знаками и ограждающими устройствами, шаблонами для нанесения разметки. Шаблоны для разметки могут изготавливаться из листовой стали (алюминия), толщиной 1,5-2 мм, в которой вырубается элемент разметки. Для придания жесткости шаблон по краям окаймляют металлическим уголком 15´15 мм. Возможно изготовление шаблона из полосок стали шириной 15-20 см, сваренных между собой, а также шаблонов, изготовленных из мягкого листового материала (типа линолеум, пленка и т.п.) толщиной 5-8 мм.
Конструкции разметочных машин
Распыление краски производится пневматическим или механическим способом. В первом случае используется воздушный поток высокого давления, в котором красящее вещество диспергируется, получает необходимую энергию, и с силой осаждается на подготовленном дорожном покрытии. При механическом способе окраска происходит вследствие непосредственного контакта инструмента с поверхностью. Производительность дорожно-разметочных машин, реализующий пневматический способ, выше, но конструктивно они сложнее, и требуют наличие компрессора.
При малом объёме дорожно-разметочных работ используют ручные разметочные машины, перемещение которых производится трактором или вручную. Высокопроизводительное маркировочное оборудование оснащается устройствами программного управления и работает в автоматическом режиме.
Пневматические разметочные машины имеют в своей конструкции распылительное сопло, к которому прилагается ряд насадок, позволяющих изменять ширину разметки и интенсивность распыления. Конструктивно сопло оформляется в виде пневмопистолета, который снабжён пусковой рукояткой. Пистолетов может быть несколько, в этом случае они монтируются на специальную стойку.
Система программного управления, которой оснащаются машины, допускает выполнять следующие виды разметки:
- одиночную сплошную линию;
- пунктирную линию;
- двойную сплошную линию;
- разметку переходов, иногда называемую «вафельной».
В памяти контроллера имеются шаблоны, при помощи которых регулируется ширина и длина разметки, а также интенсивность нанесения краски. При интеллектуальном управлении система преобразует скорость движения в электрический сигнал, а затем вводит его в контроллер. Длины маркировочных линии для запроса задаются в виде оптико-электрического сигнала, который управляет работой разметочной машины, в результате чего готовая разметка полностью соответствует требованиям.
7.5. Подготовка покрытия дороги
Перед проведением работ по нанесению линий разметки покрытие дороги очищают механической щеткой и водой. Для этого используют поливомоечную машину со стандартным набором рабочих инструментов. При подготовке покрытия сначала очищают и промывают покрытие по оси, затем правую кромку и левую кромку. Подготовку покрытия можно проводить по разным технологиям:
– Очистка покрытия за один проход. Применяется при нанесении осевых и разделительных линий на “чистых” покрытиях. При этом поливомоечная машина промывает покрытие водой и одновременно чистит щеткой;
– Очистка покрытия за два прохода. Первым проходом покрытие промывают водой и одновременно чистят щеткой. Вторым проходом покрытие только промывают водой с использованием специальной насадки. При большой удаленности от источника воды можно первым проходом покрытие очищать щеткой, а вторым проходом промывать водой с использованием специальных насадок, ограничивающих ширину струи воды до 20-25 см.;
– Очистка за три прохода. Применяется для краевых линий или на “грязных” покрытиях. Первым и вторым проходом покрытие очищают щеткой, а третьим проходом очищают и промывают водой.
Для очистки покрытия дороги возможно применение металлических или синтетических щеток.
Особое внимание следует обращать на проезжую часть у кромки покрытия. Как правило, на ней находится больше пыли и грязи, особенно, если обочина дороги не укреплена
При сильной загрязненности покрытия (комья, налипшая грязь) предварительно используется автогрейдер, а затем поливомоечная машина.
Какую технику выбрать
Успехов в выпуске разметочной техники с этим принципом нанесения покрытия добилась известная американская фирма GRACO. Уже почти два десятка лет инженеры компании постоянно модернизируют и усовершенствуют, используя самые последние технологии, установки для нанесения разметки.
Оборудование под торговой маркой LineLazer хорошо известно в России. Линейка из 4 машин предназначена для того, чтобы полностью решить любые задачи по нанесению разметки в ходе ремонтных работ, при оформлении автостоянок и школьных дворов, стадионов и т. д. Масса самой малой модели LineLazer 3400 всего 65 кг, поэтому перемещение вручную при наличии трех колес проблем не вызывает. Самая высокая производительность у модели LineLazer IV 200HS, ее используют для интенсивных работ по разметке не только футбольных полей и ангаров, но и для выполнения небольших объемов разметки на городских дорогах, а также взлетно-посадочных полос аэропортов. С помощью самоходной установки LineDriver, оборудованной сиденьем оператора и органами управления, в том числе задней передачей, все установки LineLazer, такие как IV 3900, IV 5900, IV 200HS, можно легко перемещать на небольшие расстояния независимо от рельефа местности, экономя физическую энергию оператора и рабочее время. Кроме этого появляется возможность возить запас краски, что также сокращает время на подготовку к работе.
Американская компания Titan Tool поставляет в нашу страну маркировочные бескомпрессорные машины семи типоразмеров серии PowrLiner. У самой компактной модели PowrLiner 800 масса всего 30 кг и максимальная скорость нанесения покрытия 1,9 км/ч. Замыкает линейку модель PowrLiner 9900 массой 169 кг, работающая со скоростью нанесения разметки 16 км/ч.
Компания Larius (Италия) также является известным производителем легких установок для нанесения разметки бескомпрессорным способом. Самая простая из них – установка Lariette Liner 4220 массой 65 кг. Она укомплектована двигателем мощностью 2,2 кВт, который создает с помощью мембранной помпы давление краски в 210 бар, а максимальная подача краски – 2,8 л/мин. У каждой из восьми моделей, реализуемых в России, есть свои конструктивные преимущества. Так, самая мощная модель Viking рассчитана на средние объемы работ, предназначена для разметки пришкольных территорий, производственных площадей, автостоянок, складов, имеет две системы забора краски и соответственно два краскораспылителя высокого давления и реверсивные сопла, т. е. система работает с двумя цветами краски. Двигатель мощностью 4,5 кВт создает давление краски 200 бар, обеспечивая подачу на каждый краскопульт со скоростью 3 л/мин. Две модели – Everest и К2 установлены на самоходное шасси, это позволяет использовать их для выполнения больших объемов по разметке дорог, аэродромов, паркингов. В модели Storm 4000 установлена поршневая помпа, обеспечивающая при работе от двигателя установки мощностью 4,5 кВт подачу краски до 4 л/мин.
Немецкая компания J. Wagner GmbH около 30 лет поставляет в нашу страну относительно недорогие, простые в использовании, но очень надежные маркировочные машины. Серия машин LineCoat для нанесения дорожной разметки краской состоит из пяти моделей. В наиболее мощных машинах LineCoat 840, 860 и 880 предусмотрен гидравлический привод на задние колеса, есть сиденье для оператора. По желанию заказчика в комплект поставки может быть включено устройство для нанесения стеклошариков на дорожную разметку.
Удивительно, но китайские производители, похоже, обошли вниманием эту нишу в области дорожно-строительной техники. Компания «Амур-Импорт» предлагает всего одну модель ручной разметочной машины для холодного безвоздушного распыления North Traffic KF-CP-150. Впрочем, зная, что выпуском этих машин занимается такая крупная компания, как Shenyang North Traffic, следует ожидать скорого появления подобной китайской техники на наших дорогах
Впрочем, зная, что выпуском этих машин занимается такая крупная компания, как Shenyang North Traffic, следует ожидать скорого появления подобной китайской техники на наших дорогах.
Использование разметочной техники в России
Бытует мнение, что краска с российских дорог быстро смывается из-за климатических условий и применения агрессивных веществ для борьбы с гололедицей. На самом деле ее уничтожает не вода, а трение покрышек, которые нагрелись во время езды.
Возможно, со временем отечественные дорожники и у нас внедрят распространенное в развитых европейских государствах безвоздушное автоматизированное нанесение густых красящих составов с помощью специальной техники. Высыхают такие материалы моментально, а на полотне они сохраняются намного дольше, демонстрируя высокую устойчивость перед погодными условиями и прочими негативными воздействиями.
Уже сейчас активно внедряется использование устойчивых к истиранию пластика и термопластика, однако не теряет своих позиций и краска, которая остается актуальной, когда надо быстро и дешево обновить разметку на дорогах после зимы или проливных дождей.
Классификация машин для нанесения дорожной разметки
Оборудование, ставшее темой нашего разговора, классифицируется по целому ряду признаков. Поговорим об этом более подробно.
По материалу разметки
С точки зрения материала, который используется для нанесения разметки, машины делятся на следующие виды:
- для краски;
- для холодного пластика;
- для спрейпластика (может быть как горячим, так и холодным);
- для полимерной ленты;
- для термопластика.
Также на современном рынке при желании можно отыскать комбинированные модели, предназначенные для использования нескольких (обычно – двух) материалов.
По способу управления
Именно он следит за потоком краски и за соблюдением требуемых параметров.
Более современные устройства оснащаются специальным оборудованием с компьютерным управлением, которое автоматизирует процесс, сводя к минимуму участие в нем человека. Также есть полуавтоматические варианты, которые позволяют наносить, например, прерывистую линию разметки по заранее заданному шаблону.
По сфере применения
Согласно следующей классификации, разметочное оборудование принято подразделять на несколько разновидностей, в частности, на устройства, предназначенные для небольших объемов.
Иимеется в виду обустройство разметки во время выполнения ремонтных работ на мостах и дорогах, а также размежевание небольших территорий ограниченной площади, в частности, парковок, дворов, спортивных площадок и т.д.. Также есть машины городские и магистральные.
По размерам оборудования и шасси
Важнейшим параметром выбора и ключевым фактором, влияющим на цену разметочной машины, является ее размер и тип шасси. В этой связи следует выделить три группы:
- Ручные малогабаритные, которые фактически представляют собой небольшие тележки с установленным на них окрасочным оборудованием.
- Средние, в них уже имеются собственные шасси – автономные либо прицепные.
- Крупная техника, которая базируется на шасси грузовых авто, выпускается серийно и применяется в ходе выполнения масштабных работ (нанесение разметки на автомобильных магистралях федерального либо международного значения и на прочих крупных объектах).
Эта разновидность спецтехники тоже бывает разной, в том числе различия состоят и в плане массы. Вес таких машин может варьироваться в пределах от 3,5 до 26-ти тонн.
Неоспоримым преимуществом малогабаритного оборудования является его компактность, которая оптимальным образом сочетается с широким функционалом. Такие модели оснащены достаточно мощным бензиновым мотором, насосом и довольно вместительным баком для краски.
Для работы в ручном режиме используется распылитель на длинном шланге, а когда следует автоматизировать процесс и нанести длинную прямую или прерывистую линию, привлекают пистолет, установленный на регулируемой рампе. Оператор устройства может регулировать интенсивность подачи красящего состава путем изменения скорости качения. Такое решение повышает удобство использования тележек и исключает риск образования брака.
Стандартной практикой является присоединение к обычной разметочной тележке самоходного шасси, оснащенного креслом оператора. В таком виде техника прекрасно справляется с нанесением разметки даже на междугородних трассах.
Самоходные разметочные машины эксплуатируются преимущественно на автомагистралях большой протяжности или на внушительном отдалении от населенных пунктов. Ключевым условием применения этой разновидности спецтехники является качественное асфальтированное или железобетонное покрытие.
Подобные модели представляют собой автомобили с высокопроизводительным оборудованием для нанесения краски и прочих материалов на дорожное полотно. Их конструкция включает в себя мощный насос, трансмиссию, а также установку для распыления краски и прочие детали.
Каким материалом наносится дорожная разметка
До конца прошлого века вся дорожная разметка в стране производилась красками и эмалью на органических растворителях. «Минусами» такого разметочного материала является повышенное содержание в нем растворителя, изменяющего цвет нанесенной маркировки из белого на серый или бурый. Краски не соответствуют требованиям по экологии и быстро истираются.
Современными красящими веществами для разметки являются термо-, спрей- и холодные пластики, термопластичные ленты, фарфоровая крошка, устойчивые специальные водостойкие краски и пр.
Разметка дорожного полотна, наносящаяся магистральными разметочными машинами, отлично заметная днем, ночью и в туманную погоду просматривается плохо. Световозвращающие свойства дорожной разметки позволяют видеть маркировочное изображение в любое время и в любую пору года. Это свойство разметке сообщают стеклянные микросферы, застывшие в отвердевшей краске дорожной разметки.
Для получения световозвращающего эффекта микрошариками посыпают свеженанесенное изображение фигур и полос. Под действием своего веса стеклошарики погружаются в покрасочный слой примерно на 0,75 своего диаметра и так застывают. Свечение разметки достигается отражением света фар авто от полусфер и возвращением его органу зрения водителя.
