Пружина стартера бензопилы husqvarna

Ремонт Хускварна 142 Своими Руками Видео

Ремонт бензопилов Husqvarna 142 собственными руками

Почему вам нужно настроить карбюратор Husqvarna

Карбюратор является одним из важных механических компонентов, из которых состоит бензопила. В его задачах. смешивать топливо с воздухом и подавать полученную композицию в двигатель. Но в процессе работы бензопилы возникают ситуации, когда регулировка карбюратора Husqvarna становится необходимым. В зависимости от причин, настройка карбюратора бензопилы 142 и других серий выполняется для предотвращения следующих ситуаций:

наличие перебоев в работе двигателя, сопровождаемое его отключением;
чрезмерное потребление топлива при работе.

Поскольку карбюратор влияет на качество топлива, в первом случае потребность в настройках карбюратора пилы 137 или других профессиональных серий, таких как Huskvarna 240 или 260, предполагает влияние на достаточное количество горючего сырья, поступающего в карбюратор, для смешивания с масса воздуха. Известно, что максимальная производительность возможна только при определенном соотношении этих веществ. Второй момент регулировки бензопилы карбюраторного миксера обусловлен отсутствием входящего воздуха, что вызывает недогрев впрыскиваемого бензина с его выходом в виде густого дыма. Своевременное изменение параметров собственными руками для уменьшения количества вводимого топлива значительно снизит потребление этого продукта.

Ремонт сам по себе сохранит не только бюджет, но и время, затрачиваемое на транспортировку, и очередь в мастерской. То же самое относится к замене различных запасных частей в бензиновом инструменте, таком как цепь на бензопиле или универсальная головка триммера на моторном насосе или масла для электроприводов.

Когда вам нужно отрегулировать бензопилу карбюратора Husqvarna

Пренебрежение отклонениями в нормальной работе бензинового инструмента чревато тем, что даже при сильном желании регулировка карбюратора бензопилы Husqvarna может быть бесполезным, и необходимо будет заменить либо этот узел, либо уже компоненты двигателя, подверженные длительным тепловым или механическим нагрузкам. Поэтому, как только пила показала первые отклонения, необходимо произвести немедленный ремонт в виде простых корректирующих действий. Среди таких изменений в работе мы отмечаем:

Бензопила замедляется слишком медленно;
Инструмент не достигает максимальной мощности, и при загрузке он быстро падает;
Мотор часто останавливается;
При работе цепной пилы слышен сильный шум;
Бензопила освобождает не характерное количество дыма, увеличиваясь на каждом этапе нагрузки.

Где искать причину или с чего начать проверку

Все бензопилы имеют одинаковую конструкцию, и работают по одному принципу. С устройством бензопилы можно ознакомиться в этом материале. Не играет большого значения, какой марки инструмент — Штиль, Хускварна, ЭХО, Чемпион, Партнер, Штурм и прочие. Неисправность, проявляющаяся в виде когда бензопила глохнет при нажатии на газ, может возникнуть одинаково как на дорогих и качественных инструментах, так и на бюджетных китайских устройствах. Если проблема возникла, то ее нужно решать.

Бензопила представляет собой систему механизмов, состоящие из деталей. Любая деталь в механизме может дать сбой, что приведет к частичному или полному выходу из строя инструмента. Если двигатель инструмента запускается, то это еще не означает, что бензопила полностью исправна. Когда при повышении оборотов происходит прекращение работы двигателя, значит на то имеются соответствующие причины

При этой неисправности обратить внимание нужно первоначально на ряд следующих механизмов инструмента:

Бензобак — убедиться в наличии топлива. Если топливо имеется в достаточном количестве, следует также проверить исправность топливного фильтра, наличие соединения подающего шланга с карбюратором, а также убедиться в работоспособности сапуна
Свеча зажигания — если с системой подачи топлива все в порядке, тогда следует произвести проверку исправности свечи зажигания. По цвету нагара на электродах свечи зажигания можно определить причину поломки. Если нагар имеет коричневый цвет, то свеча, система зажигания и подачи топлива работает в правильном режиме. Наличие черного нагара свидетельствует о неисправности зажигания, а если электроды мокрые, тогда следует проверить карбюратор
Глушитель — со временем в устройстве отвода выхлопных газов накапливается нагар, который способствует снижению пропускной способности механизма. Если выхлопным газам некуда деваться, то они будут создавать препятствие нормальной работе мотора. Кроме снижения мощности, при неисправном глушителе, будет наблюдаться прекращение работы мотора при увеличении оборотов

Это основные детали и механизмы, которые следует проверить в первую очередь, если возникает неисправность, когда глохнет бензопила при нажатии акселератора. Есть и другие причины, почему глохнет двигатель бензопилы при нажатии курка газа. Что еще может способствовать возникновению этой неисправности, а также особенности устранения поломок, выясним далее.

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

обрыв шнура (веревки);

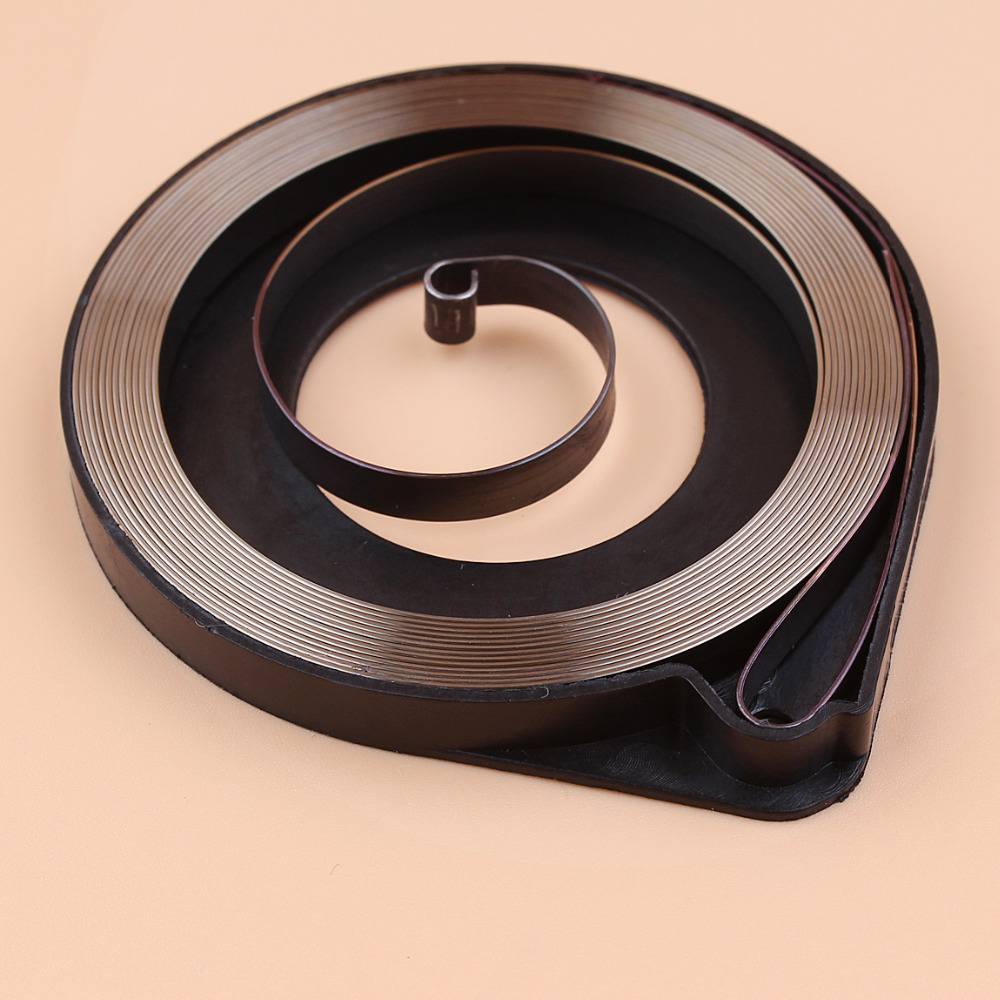

когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Устройство и принцип работы стартера бензопилы

Большинство известных производителей бензопил оборудуют свою продукцию стартерами, работающими практически по одинаковому принципу. Его суть состоит в следующем: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан, который находится в храповом механизме. Посредством этого в действие приводится барабан со шпицами, который располагается на валу. Во время этого коленчатый вал делает пару оборотов, что приводит к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

Читать также: Какой посадочный диаметр у болгарки

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью. Для облегчения запуска бензопилы ведущие бренды используют и другие методы:

Предварительное обогащение топливной смеси при помощи отдельной заслонки;
Монтаж автоматического клапана декомпрессии, который обеспечивает понижение давления внутри цилиндра бензопилы;
Установка праймера, предназначенного для подкачки топлива перед запуском двигателя.

Применение одной из этих технологий существенно облегчает запуск и продлевает сроки эксплуатации стартера, что особенно хорошо заметно при низких температурах.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Устройство стартера бензопилы

Облегчение запуска бензопилы реализуется следующими способами:

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

вывернуть свечу и оценить ее внешний вид;
уточнить расстояние между магнитами и катушкой (до 0,2 мм);
проверить искру.

Заливает свечу

Если вы заметили, что заливает свечу на бензопиле STIHL, то возможно неисправность возникла в топливной системе. Двигатель должен работать на смеси бензина и масла. Если смесь бедная, то происходит снижение мощности, перегревается цилинд и изнашиваются системы пилы. Мокрая свеча на бензопиле STIHL бывает вследствие диспропорции топливной смеси. Недостаток воздуха в смеси препятствует правильному сгоранию эмульсии.

Использование некачественного бензина может привести к износу двигателя.

Замасливание свечи вызывает также использование масла для 4-тактных двигателей, износ поршней. Если возникла такая неисправность, надо снять крышку бензобака и отрегулировать подачу топлива. Следует привести в исправное состояние воздухозаборник. Засорившийся фильтр надо продуть воздухом, а лучше его заменить. Каким образом можно очистить фильтры, описывается в инструкции по эксплуатации бензопилы.

Определить качество смеси удастся при помощи изолятора свечи. Если на нем появился коричневый цвет, то это значит, что качество смеси нормальное. Белый цвет или копоть говорит о бедном или переобогащенном составе смеси.

Причиной замасливания бывает свеча. Перебои в образовании искры наблюдаются при неправильной установке зазора. В инструкции по ремонту и эксплуатации аппарата дается расстояние между контактами свечи. Если у вас нет таких данных, то можно установить 0,7-1 мм.

Если зазор меньше, то уменьшается эффективность поджига смеси, если больше, то возникают перебои в образовании искры. Чтобы устранить переобогащение смеси, делают продувку мотора. При этом надо вынуть свечу и повернуть несколько раз ручным стартером коленвал.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Стартер на бензопиле — конструкция и принцип работы

Бензопилы хотя и имеют разные названия, однако конструктивно они похожи. Сходство имеют и пусковые механизмы бензоагрегатов, при помощи которых запускается двигатель. Механизмы для запуска ДВС подходят для бензопил разных марок Штиль, Хускварна, Долмар, Макита и другие. Конструктивно стартер для бензопилы состоит из следующих элементов:

Барабан, на котором намотан тросик
Тросик, при помощи которого в движение приводится коленвал инструмента
Ручка для удобства использования механизма
Каркас с пружиной, благодаря которому тросик наматывается на барабан (возвращается в исходное положение), когда пильщик запускает мотор

Конструктивные особенности устройства

Принцип работы такого устройства простой. При резком поднятии ручки механизма, происходит вытягивание тросика. Трос вводит в зацепление с храповиком, передавая движение барабану со шлицами. Так происходит перемещение коленчатого вала, который совершает несколько оборотов. В этот момент в цилиндре сжимается рабочая смесь. Как только ручка возвращается в исходное положение, соединение храповика со шлицами разъединяется, и вал перестает вращаться.

С каждым последующим рывком тросика увеличивается количество-топливно-воздушной смеси в цилиндре. Чтобы тросик возвращался в исходное положение, используются в конструкции пускового механизма возвратные пружины. Они изготавливаются из упругих сталей. Именно эта пружина часто становится причиной неисправности стартера агрегата, которую можно отремонтировать.

Эксплуатационные особенности

При эксплуатации бензопилы Хускварна 142 нужно учитывать ее особенности. Это упрощенная полупрофессиональная модель, не предназначенная для каждодневного длительного использования. Основная сфера применения бензопилы Husqvarna — садово-дачные работы и сфера ЖКХ — подрезка крупных сучьев, валка высохших деревьев и т. п.

Устройство бензопилы Хускварна 142

Силовая установка — двухтактный карбюраторный двигатель рабочим объемом 40 см3 и мощностью 2,58 л. с., с воздушным охлаждением. Работает на бензо-масляной смеси в соотношении бензина к маслу как 50:1.

При эксплуатации требуется фирменное масло Husqvarna, но при отсутствии такового, изготовитель разрешает применение любого качественного машинного масла, но в другом соотношении — 33:1.

Бензопила Husqvarna отличается минимумом органов управления — есть только выключатель, рычаг положения воздушной заслонки и комбинированный рычаг управления дросселем. Праймер, т. е. кнопка подсоса топлива, у этой модели отсутствует, что усложняет запуск, но облегчает устранение неисправностей.

Особенностью бензопилы Husqvarna является рекомендуемый режим ее работы — на высоких, а не на низких оборотах.

Эксплуатационные качества позволяют пилить сухое и сырое дерево различных пород, включая такие твердые, как дуб и бук. В целом бензопила Husqvarna 142 характеризуется высоким качеством сборки, неприхотливостью и надежностью. Неисправности в работе возникают редко и в основном связаны с неправильной регулировкой карбюратора или выходом из строя расходников.

Преимущества бензопил Хускварна

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

Неисправность масляного насоса;
Засор фильтрующего элемента, установленного в баке;
Неисправность сапуна масляного бака;
Разрыв масляного шланга;
Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
Засор масляного канала в корпусе пилы;
Засор канала подачи масла в шине;
Неисправность шестерни привода масляного насоса.

Ремонт бензопилы Хускварна 137. Неисправности бензопилы Хускварна 137

Вопрос: С бензопилой Husqvarna 137 случилась стандартная проблема (уплотнитель импульсного канала). После замены у пилы появилась неведомая неисправность.

Заводится хорошо, на холостом ходу работает стабильно, но после 5 минут работы падает мощность, пила начинает работать на повышенных оборотах и захлебываться. Предполагаю, что проблема в настройке карбюратора, но что именно регулировать не знаю.Ответ: возможно подсос воздуха через тот же импульсник. В принципе после замены рекомендуется отрегулировать карбюратор.

Самому регулировать не стоит, для этого манометр нужен, если обедните смесь, то выкинете поршневую. Смотрите крепление карбюратора, при нагреве пилы, где то начинает подсасывать воздух.Вопрос: У меня вопрос по бензопиле Хускварна 137. Сначала (когда начались проблемы) пила работала на холостом ходу нормально, а на высоких оборотах несколько секунд работала и падали обороты до остановки двигателя, потом на средних оборотах стала резко останавливаться и завести было невозможно, пока не открутил свечу и не ввернул ее обратно.

Снял карбюратор, разобрал, промыл-продул – результатов 0.

Разобрал пилу полностью обнаружил что протерлась резиновая трубка, которая соединяет карбюратор и гильзу (маленькая), группа нормальная, зазор в кольце тоже, есть люфт в подшипниках (более заметен со стороны зажигания так как на маховику отломан 1 лепесток, думаю от этого и люфт) собрал, заводиться только на подсосе, работает 3-5 сек и глохнет.

Открывая заслонку, стает сразу, после нескольких попыток свеча и поршень становятся мокрыми. В чем может быть причина? может быть подсос воздуха из-под сальников? переливает карбюратор?Ответ: Нужно разобрать бензопилу. Резиновая трубка соединяет полость под поршнем с диафрагмой бензонасоса в карбюраторе. Если трубка рваная, то грязь будет засасывать под поршень, а насос в карбюраторе работать не будет.

Надеюсь, трубку заменили. Была разборка карбюратора, выворачивались ли винты холостого хода и качества смеси? Если сосут сальники, то будет обеднение смеси, и свечу по идее заливать не должно. То что лепесток на крыльчатке сломан, крайне плохо. Дисбаланс при 11000 оборотов жуткий будет, подшипник будет разносить прилично.Вопрос: Есть бензиновая пила Хускварна 137. Пиле уже лет не помню сколько. Пилила много. С недавних пор стала терять в мощности, а несколько дней назад заглохла и перестала заводиться.

Что сделано: Заменили свечу на новую Bosch. Результат – ноль. Сняли топливный фильтр – ноль. Поставили обратно. Разобрали – собрали карбюратор. (Винты ни разу не трогали). Мембраны целые. Скоро придет комплект мембран, хотим заменить на всякий случай. Меняли топливо.

Переставили катушку зажигания со 142-й пилы. Результат – заводится, но перед заводкой нужно много раз качнуть гашеткой. И если завелась, что двигатель работает, только если дергать гашеткой. Т. е. прерывисто. На полном газу не работает, на холостом ходу – тоже. Что еще проверить?Ответ: Попробуйте ещё проверить глушитель (не забит ли он нагаром), состояние шланга импульсного канала, а также наличие достаточной компрессии в цилиндре.Вопрос: Бензопила Husqvarna 137, есть такие симптомы: При заводе пилы, начинает вращаться цепь, даешь газ, цепь останавливается. После того как перестаю пилить, цепь не останавливается, медленно вращается. Её можно остановить, если без газа дотронуться до деревяшки, цепь останавливается, но есть проскоки после этого на холостом ходу.Ответ: Возможно, ослабшие пружины сцепления, а может быть, просто банальная грязь в чашке. А винтом холостого хода нужно убавить обороты так, чтобы останавливалась цепь.Вопрос: У меня проблема со смазкой цепи. Я снял маслонасос, и не пойму, почему он не качает масло. Раньше когда я снимал насос, то из бачка вытекало масло, а сейчас не хочет.

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Читать также: Самодельный снегоход на гусеницах своими руками чертежи

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

В конструкции бензопилы стартер отвечает за исправный запуск двигателя инструмента

С течением времени владельцы бензопил сталкиваются с необходимостью ремонта этого важного узла. И, чем раньше удастся устранить неисправность, тем меньше будут поддаваться износу другие важные детали и механизмы инструмента

Ремонт стартера бензопилы

Читать также: Антикоррозионный состав для металла

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

В конструкции бензопилы стартер отвечает за исправный запуск двигателя инструмента
