Проверка катушки зажигания бензопилы мультиметром

Как выставить зажигание на бензопиле?

Довольно часто владельцы бензопил сталкиваются с проблемой, при которой двигатель инструмента не запускается. Одной из основных причин этой поломки служит неисправность системы зажигания, а именно – сбой заводских настроек узла.

В первую очередь владельцу пилы потребуется отвернуть защитный резиновый колпачок и проверить свечу под ним. Вполне возможно, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях проблема кроется не в системе зажигания, а в топливной системе, а именно – в разгерметизации каналов.

Однако, если свеча полностью сухая, значит, может потребоваться установка зажигания на бензопиле. Для этого нужно открутить свечу и демонтировать защитную крышку. После этого необходимо измерить зазор между маховиком и катушкой зажигания. В инструкции к каждой из моделей бензопил указан оптимальный зазор между этими элементами. В большинстве случаев он составляет от 0,2 до 0,4 мм. Так как маховик инструмента имеет круглую форму, то применить автомобильный щуп для регулировки зазора не удастся. Лучше всего использовать для этой цели специальный шаблон в виде прокладки. Однако найти его не так просто. Поэтому многие специалисты советуют использовать в качестве шаблона вырезанную полоску от пластиковой бутылки.

Регулировка зажигания бензопилы выполняется достаточно просто;

Для начала ослабьте болты, фиксирующие элементы системы зажигания;
Установите пластину от пластиковой бутылки между катушкой и маховиком;
Затяните болты до конца.

Чтобы не прибегать к частой регулировке системы зажигания, следует обращаться с бензопилой как можно аккуратней. Постарайтесь исключить удары инструмента о дерево, особенно, той стороной инструмента, где расположены элементы узла. Особенно, если в конструкцию вашей бензопилы входит электронное зажигание.

Хитрый способ выставить зазор между маховиком и катушкой зажигания на бензопиле

Принесли в ремонт бензопилу, маховик которой задевает за катушку зажигания. Человек мог исправить все самостоятельно, но не знал какой выставить зазор.

Добрый день уважаемые подписчики и гости канала.

Причин тому, что маховик начинает шоркать контакт катушки зажигания всего две. Первая — неправильно отрегулированный зазор или ослабление винтов крепления катушки. Вторая — износ подшипников коленчатого вала в следствии которого возникает чрезмерный люфт и маховик будет задевать за катушку. В таком случае регулировка зазора не поможет, нужно разбирать двигатель и менять подшипники.

Заметить неисправность можно по характерным полоскам на маховике (в районе магнитов) которые остаются от контакта к катушкой зажигания. Ниже на фото они хорошо видны.

Первым делом после обнаружения характерных полосок необходимо проверить люфт на подшипниках коленвала. Для этого снимаем стартер, проворачиваем маховик таким образом, чтобы магниты смотрели от катушки зажигания в противоположную сторону, и пытаемся пошатать маховик вместе с коленвалом.

Если люфт есть, даже не большой, то нужно снимать и разбирать двигатель, если люфта нет, то достаточно провести регулировку и проблема отпадет.

Зазор между катушкой и маховиком должен находиться в диапазоне от 0,25 до 0,35 мм. Меньше можно, в этом ничего страшного не будет, если, конечно, маховик не будет задевать. Больше не желательно, т.к. это скажется на качестве искры, что в свою очередь отразиться на работе двигателя. Как видно на фото в моем случае зазора нет совсем.

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного мотора не находится в зависимости от модели инструмента. Потому можно гласить о стандартной системе зажигания бензопилы. Состоит она из последующих частей:

Магнето. Является генератором переменного тока. Нужен для снабжения свечки зажигания электронным током. Снаружи данная деталь смотрится как недвижная обмотка катушки индуктивности и неизменного магнита, который зафиксирован на маховике. Последний крутится сразу с коленвалом мотора.
Свечки зажигания.
Электронного кабеля, который соединяет 2 прошлых элемента.
Кнопки отключения устройства.

Схема зажигания бензопилы ординарна. После старта инструмента благодаря движению маховика и коленвала появляется крутящееся магнитное поле. Оно в имеющейся обмотке делает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Отличия у разных моделей бензопилы могут заключаться только в том, контактной либо бесконтактное магнето употребляется. В первом случае один вывод обмотки идет к свече, а 2-ой — поначалу на кнопку отключения, а потом через нее на землю. Во 2-м случае в устройстве имеется конденсатор, который при разряжении образует ток.

Основные неисправности и их устранение

Если запустить пилу с первого раза не удается, обстоятельств может быть несколько. В большинстве случаев неувязка связана со свечой зажигания:

износ электрода либо повреждения глиняного изолятора;
неплотное прилегание съемного колпака (если он имеется);
гуляние искры вдоль глиняной обмотки, признаком чего является карий остаток на наружной оболочке;
трещинкы в колпачке свечки (пила с таковой неувязкой и далее будет работать, но может причинять боль юзеру при касании).

Если со свечой никаких заморочек не было найдено, рекомендуется оглядеть провода, идущие от катушки. Они могут быть оборваны или иметь другие механические повреждения. Вероятны разрывы проводов снутри изоляции, потому время от времени найти эти нарушения при зрительном осмотре нельзя.

Причина поломки может крыться в переключателях выключения. Проверить их нетрудно. Для этого нужно отсоединить провода от модуля, а потом проверить зажигание. Если после отключения искра возникает, то выключатель необходимо поменять.

Проверка катушки зажигания.

Чтобы исключить возможные неисправности со стороны проводки и кнопок выключения, возможно на время проведения проверки отсоединить управляющие провода от катушки.

Измерение сопротивлений катушки. Данный способ не всегда применим: во-первых, необходимо знать параметры сопротивлений обмоток катушки. Во-вторых, зажигание помимо катушки индуктивности содержит полупроводниковые элементы для формирования нужного высоковольтного импульса. Поэтому при попытке прозвонить магнето через высоковольтный и минусовой провод получим либо показание «Разрыв цепи» либо огромное сопротивление. Если цепь все же прозванивается, то скорее всего, это признак неисправности.
При помощи прибора, проверяющего наличие искры. Он монтируется в разрыв цепи между свечей и высоковольтным проводом катушки зажигания. Прибор дорогой и применяется в основном в серьезных сервисных центрах.
При помощи свечи. Выверните свечу и приложите ее корпус к цилиндру. Потяните за стартер и наблюдайте за искрой между ее контактами. Этот медтод примерный и не дает полного представления о состоянии катушки зажигания, так как свеча находится не «под давлением» и маховик будет вращаться быстрее из-за отсутсвия компрессии в двигателе (свеча вывернута)
«Варварский» способ. Его используют на свой страх и риск в безвыходных ситуациях.

снять колпачек со свечи и вставить в него гвоздь

Осторожно, не повредите внутренности колпачка — его потом одевать обратно на свечу и эксплуатировать. Шляпку в гвозде лучше откусить

Иначе могут возникнуть сложности с его извлечением. расположите гвоздь в 6-7мм от цилиндра. «заводите» двигатель, то есть совершайте обычные действия при заводе инструмента

Этим вы заставите работать систему зажигания Обратите внимание на то, что свеча должна быть ввернута в свечное отверстие. смотрите на наличие и цвет искры

В идеале искра должна быть «сильная» и яркого синего цвета Все остальное — признак неисправности. Важные моменты:

Читать также: Цветок похожий на монстеру

— свечу выкручивать нельзя: отсутствие компрессии приведет к более быстрому вращению маховика, что не будет соответствовать реальным режимам работы

Ремонт бензопилы «Штиль» своими руками

Бензопила Stihl, а конкретно модель MS 180, употребляется в большей степени для заготовки древесной породы и выполнения разных строй работ. Штиль 180. Регулировка зажигания бензопилы штиль 180. Штиль 180, видео. Схожее оборудование применяется очень нередко благодаря большенному перечню функций и способностей. Главной особенностью таковой модели является сниженная вибрация, что очень животрепещуще. Естественно, в процессе использования бензопила может выйти из строя, а означает, придется заняться ее ремонтом.

Проблемы с карбюратором

Особенностью карбюратора бензопилы Штиль является наличие 1-го винта, отвечающего за настройку холостого хода

В процессе эксплуатации оборудования всегда необходимо уделять свое внимание на частоту вращения при холостом ходе. Отрегулировать это поможет несколько простых действий: проверка воздушного фильтра, а также искразащитной решетки. Стоит отметить, что ремонт карбюратора бензопилы Штиль считается трудоемким процессом

В статье подробно рассмотрена регулировка свечу зажигания для бензопилы штиль 180. Если по каким-то причинам она перестала заводиться, необходимо выполнить следующее:

Стоит отметить, что ремонт карбюратора бензопилы Штиль считается трудоемким процессом. В статье подробно рассмотрена регулировка свечу зажигания для бензопилы штиль 180. Если по каким-то причинам она перестала заводиться, необходимо выполнить следующее:

Регулировка Карбюратора Бензопилы Штиль Мс 180
Регулировка Карбюратора Бензопилы Штиль 290
Регулировка Карбюратора Бензопилы Штиль 361
Бензопила Штиль 250 Регулировка Карбюратора
Бензопила Штиль 180 Регулировка Карбюратора
Регулировка Карбюратора Бензопилы Штиль 180

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется осмотреть провода, которые связны с катушкой. Так вы можете обнаружить:

Важно! Повреждение внутренней изоляции при осмотре нельзя идентифицировать. Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

Не знаете, как проверить зажигание на бензопиле? Для начала:

Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

оценивают состояние электрода (он может выйти из строя из-за износа), проверяют целостность изолятора из керамики;
осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
коричневый налет на керамике обмотки указывает на гуляющую искру;
ищут трещину в свече (трескается иногда колпачок).

Внимательно осмотрите катушку на наличие следов топлива. Свеча должна быть сухой (присутствующие следы отложений должны иметь светлый цвет). Если вы найдете излишки топлива, то проблема может быть в карбюраторе, который, подавая большое количество бензина, заливает свечу. Кроме того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Тщательная проверка

Если предварительная оценка состояния катушки результатов не дала, нужно провести тщательную диагностику.

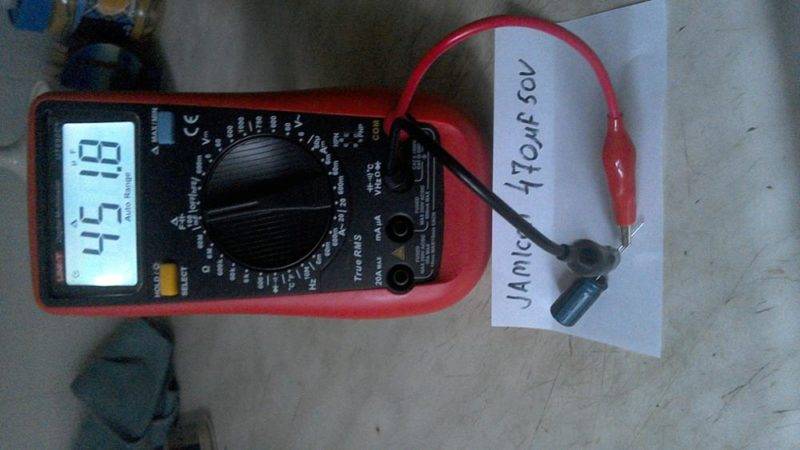

Специалисты рекомендуют взять мультиметр и проверить уровень сопротивления катушки. Изучите оптимальные показатели вашей модели (эта информация есть в инструкции к бензопиле). Учтите, что иногда «прозвон» заканчивается показанием «разрыв цепи», паниковать не стоит, так как во многих пилах используют полупроводниковые детали. Положительный результат проверки указывает на наличие неисправности.Проверка исправности электрической схемы. Кабель прислоняют к зазору между цилиндром и катушкой. При отсутствии искры пробоя, можно сделать вывод о неисправности высоковольтного кабеля, повреждениях внутренней изоляции.Проверка наличия искры (также используется специальный прибор). Устройство для тестирования размещают между выводом катушки и колбой свечи (это место называется разрывом цепи)

Обратите внимание на данные, отображенные на экране измерительного прибора, сравните их с оптимальными для вашей бензопилы. Этот метод проверки могут позволить в «домашних условиях» не все, так как специальное оборудование стоит дорого.Выполнение самодельного зажигания. Этот тест предполагает использование свечи

Ее достают и прислоняют к корпусу цилиндра, одновременно запуская стартер. Следите за искрой. Способ не самый надежный из-за нестандартной скорости вращения маховика (так как положение свечи неестественное), но ею активно пользуются многие мастера

Этот тест предполагает использование свечи. Ее достают и прислоняют к корпусу цилиндра, одновременно запуская стартер. Следите за искрой. Способ не самый надежный из-за нестандартной скорости вращения маховика (так как положение свечи неестественное), но ею активно пользуются многие мастера.

В полевых условиях, когда вышеперечисленные методы проверки зажигания недоступны, прибегают к такому способу.

Для метод понадобится гвоздик без шляпы, который помещают близко с цилиндром – в 7 миллиметрах от него

Соблюдайте осторожность, чтобы не повредить деталь.Тяните стартер и следите за искрой. Если она появится и будет яркой, неисправностей нет

Способ полезен при условии отсутствия электронных узлов. Кроме этого, придется придерживаться таких правил.

Не выкручивайте свечу полностью, чтобы не ускорить вращение маховика. Это негативно скажется на работе двигателя.
Свечу размещают так, чтобы расстояние между ней и цилиндром было не менее того, которое рекомендовано с учетом модели компрессии пили и диэлектрических свойств используемой топливной смеси (в среднем размещают на расстоянии 7 миллиметров).

Конструктивные особенности заводской системы зажигания

Система зажигания бензопилы бытового или профессионального назначения изначально состоит из:

магнето, или заводской катушки зажигания;
свечи с предустановленным колпачком;
электрической высоковольтной проводки, предварительно соединяющей свечу с катушкой;
клавиш, мгновенно отключающих работающий силовой агрегат бензопилы.

В устройстве хозяйственного бензоинструмента магнето – это своеобразный генератор, отвечающий за непрерывное образование переменного тока с последующей передачей энергии на встроенную свечу. Конструкция магнето изначально состоит непосредственно из штатной неподвижной обмотки индуктивной катушки, а также постоянно работающего магнита, предустановленного на встроенном маховике.

Магнето, предусмотренные в штатном устройстве встроенного зажигания бытовых и профессиональных бензиновых пил, делятся производителями техники на:

контактные – в конструкции этих узлов первый вывод встроенной заводской высоковольтной обмотки соединен со свечей зажигания. В базовой конструкции контактного магнето изначально предусмотрен конденсатор, который предотвращает перегрев и постепенное окисление контактов штатного прерывателя;
бесконтактные – принцип действия узлов этого типа основан на работе встроенной управляющей заводской катушки, которая, одновременно, играет роль элемента, регулирующего подачу напряжения. Во время регулярного открытия тиристора штатный конденсатор начинает активно разряжаться. В результате этого в витках высоковольтной заводской первичной обмотки непрерывно образуется достаточно высокий ток, индуктируемый в высоковольтное напряжение. Оно приводит к мгновенному пробою на строенной свече зажигания, расположенной в цилиндре силового агрегата. Электросеть бесконтактного магнето стабильно работает в режиме непрерывно образуемых кратковременно создаваемых импульсов, формируемых в такт с каждым поступательным движением заводского цилиндра и соответствующим поворотом коленвала двигателя.

Производители цепной садовой техники используют в комплектации бензопил разные типы заводских магнето. Основная разница между ними заключается только в принципе действия. При этом контактный и бесконтактный магнето обладают примерно одинаковой рабочей эффективностью.

Основные неисправности и их устранение

Если запустить пилу с первого раза не удается, причин может быть несколько. Чаще всего проблема связана со свечой зажигания:

износ электрода или повреждения керамического изолятора;
неплотное прилегание съемного колпака (если он имеется);
гуляние искры вдоль керамической обмотки, признаком чего является коричневый остаток на внешней оболочке;
трещины в колпачке свечи (пила с такой проблемой и дальше будет работать, но может причинять боль пользователю при касании).

Если со свечой никаких проблем не было обнаружено, рекомендуется осмотреть провода, идущие от катушки. Они могут быть оборваны либо иметь другие механические повреждения. Возможны разрывы проводов внутри изоляции, поэтому иногда обнаружить эти нарушения при визуальном осмотре нельзя.

Причина поломки может крыться в тумблерах выключения. Проверить их несложно. Для этого надо отсоединить провода от модуля, а затем проверить зажигание. Если после отключения искра появляется, то выключатель нужно заменить.

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется осмотреть провода, которые связны с катушкой. Так вы можете обнаружить:

механическое повреждение;
обрыв.

Если при первичной оценке катушки все в порядке, нужно искать причину поломки в тумблере (нужно отсоединить модуль от проводов). Не знаете, как проверить зажигание на бензопиле? Для начала:

оценивают состояние электрода (он может выйти из строя из-за износа), проверяют целостность изолятора из керамики;
осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
коричневый налет на керамике обмотки указывает на гуляющую искру;
ищут трещину в свече (трескается иногда колпачок).

Зажигание советской бензопилы Внимательно осмотрите катушку на наличие следов топлива. Свеча должна быть сухой (присутствующие следы отложений должны иметь светлый цвет). Если вы найдете излишки топлива, то проблема может быть в карбюраторе, который, подавая большое количество бензина, заливает свечу. Кроме того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Тщательная проверка

Если предварительная оценка состояния катушки результатов не дала, нужно провести тщательную диагностику.

Специалисты рекомендуют взять мультиметр и проверить уровень сопротивления катушки. Изучите оптимальные показатели вашей модели (эта информация есть в инструкции к бензопиле). Учтите, что иногда «прозвон» заканчивается показанием «разрыв цепи», паниковать не стоит, так как во многих пилах используют полупроводниковые детали. Положительный результат проверки указывает на наличие неисправности. Проверка исправности электрической схемы. Кабель прислоняют к зазору между цилиндром и катушкой. При отсутствии искры пробоя, можно сделать вывод о неисправности высоковольтного кабеля, повреждениях внутренней изоляции. Проверка наличия искры (также используется специальный прибор). Устройство для тестирования размещают между выводом катушки и колбой свечи (это место называется разрывом цепи)

Обратите внимание на данные, отображенные на экране измерительного прибора, сравните их с оптимальными для вашей бензопилы. Этот метод проверки могут позволить в «домашних условиях» не все, так как специальное оборудование стоит дорого

Выполнение самодельного зажигания

Этот тест предполагает использование свечи. Ее достают и прислоняют к корпусу цилиндра, одновременно запуская стартер. Следите за искрой. Способ не самый надежный из-за нестандартной скорости вращения маховика (так как положение свечи неестественное), но ею активно пользуются многие мастера.

В полевых условиях, когда вышеперечисленные методы проверки зажигания недоступны, прибегают к такому способу.

Для метод понадобится гвоздик без шляпы, который помещают близко с цилиндром – в 7 миллиметрах от него

Соблюдайте осторожность, чтобы не повредить деталь. Тяните стартер и следите за искрой

Если она появится и будет яркой, неисправностей нет.

Способ полезен при условии отсутствия электронных узлов. Кроме этого, придется придерживаться таких правил.

Не выкручивайте свечу полностью, чтобы не ускорить вращение маховика. Это негативно скажется на работе двигателя.
Свечу размещают так, чтобы расстояние между ней и цилиндром было не менее того, которое рекомендовано с учетом модели компрессии пили и диэлектрических свойств используемой топливной смеси (в среднем размещают на расстоянии 7 миллиметров).

Замена деталей системы зажигания бензопилы

Некоторые ранние системы электронного зажигания состояли из двух частей — модуля запуска и катушки. Сегодня они объединены в одной части. На пилах с двойными системами зажигания, модуль триггер может быть заменен без замены катушки. Это легкая работа, как триггер обычно устанавливается с парой винтов. При замене этой части, просто удалите старый модуль и установите новый на его место. Просто убедитесь, что новый модуль имеет хорошую основу. Если вы заметили какие-либо коррозии на монтажных соединениях или если винты не были плотно затянуты, это может быть вашей проблемой зажигания. Модули должны быть хорошо соединены.

Замена катушки является немного более трудным. Катушка зажигания монтируется в корпусе вентилятора рядом с маховиком. Модуль соприкасаясь с магнитным полем магнето маховика, производит энергию для искры и содержит ссылку на опережения зажигания. При замене катушки, удалите старую катушку и осмотрите её. Ищите повреждения от соприкосновения с маховиком. Контакт между катушкой и маховика может быть вызван ослаблением винтов крепления или износа главного подшипника коленчатого вала.

Даже если вы не видите никаких повреждений, проверьте подшипник коленчатого вала. Если вы чувствуете движение и люфт в этом подшипнике, замените подшипник. Также осмотрите маховик. Если все выглядит хорошо, установите новую катушку. Основание катушки должны быть установлено около 1 — 1.5 мм над магнитами на маховике. Если у вас нет лепестков, попробуйте использовать визитную карточку или кусок пачки сигарет в качестве проставки. Поверните маховик, чтобы магниты встали напротив катушки. С прокладкой на месте, затяните крепежные винты катушки удалите прокладку.

При замене катушки зазор должен быть установлен идеально, чтобы гарантировать, что маховик не касается катушки в любой месте его вращения

Также не допустимо использовать толстый картон и толстую бумагу, зазор должен быть соответствующий, уделите этому особое внимание

Как Проверить Катушку Зажигания Газонокосилки

Как проверить катушку зажигания газонокосилки

Запчасти для бензопил и триммеров с доставкой почтой Рф по всей стране наложенным платежом. СДЭК, ПЭК, Деловые полосы по предоплате

Запчасти для бензопил
Цилиндро-поршневые группы бензопил
Карбюраторы бензопилы
Стартеры для бензопил
Катушки зажигания бензопил
Крышки тормоза цепи бензопил
Натяжители цепей
Сцепление бензопил
Маслонасосы
Коленвалы бензопил
Маховики бензопил
Подшипники бензопил
Сальники и прокладки бензопил
Рессоры бензопил
Остальные узлы и детали бензопил
Пробки (крышки) баков бензопил
Глушители бензопил
Запчасти для триммеров
Цилиндро-поршневые группы триммеров
Карбюраторы для триммеров (бензокос)
Стартеры для триммеров (бензокос)
Катушки зажигания триммеров (бензокос)
Сцепление триммеров (бензокос)
Маховики триммеров (бензокос)
Редукторы триммеров (бензокос)
Коленвалы триммеров (бензокос)
Элементы штанги и ручки
Сальники и прокладки триммеров
Глушители триммеров (бензокос)

Отбор по моделям

Бензопилы
Запчасти на китайские бензопилы 45, 52 куб.см
Запчасти на китайские бензопилы 38 куб.см
Запчасти на китайские бензопилы 25 куб.см
Запчасти на китайский Штиль 660
Запчасти на Партнер 350, 351, 352, 371
Запчасти на Партнер 340S, 350S, 360S
Запчасти на Хускварна 137, 142
Запчасти на Хускварна 230, 235, 236, 240
Запчасти на Хускварна 365, 372
Запчасти на Штиль 180
Запчасти на Штиль 210, 230, 250
Запчасти на Штиль 290
Запчасти на Штиль 361
Триммеры
Запчасти на китайский триммер 33, 43, 52 куб.см
Запчасти на китайский триммер 26 куб.см
Запчасти на Хускварна 125, 128
Запчасти на Фаворит Т283, Т284

Катушка зажигания (магнето). Проверка исправности и выставление зазора.

Нередко сталкиваемся с ситуациями, когда юзеры инструмента приходят с неисправным зажиганием. Часто оно вправду оказываются неисправными, но нередко катушка зажигания к поломке инструмента дела не имеет. Ниже описаны деяния по проверке исправности катушки зажигания.

Оценка текущего состояния катушки.

Перед тем как заняться катушкой зажигания стоит проверить исправность всей цепи. Сделать последующее:

зрительно оценить отсутствие трещинок и видимых изъянов на корпусе катушки
загрязенность токопроводящих частей и узлов
исправность и изолированность высоковольтных проводов, контакты проводов, надежность их крепления, отсутствие ржавчины в местах крепления
проверить состояние свечного колпачка: нередко его отрывают от высоковольтного провода и пробуют вернуть «подручными» способами. Помните: любые «сопли» в этом месте понижают качество электронной дуги свечки
проверьте исправность свечки. Качество нашего бензина не позволяет свече «длительно жить»
проверьте исправность выключателя цепи. В особенности животрепещуще для китайских пил и триммеров.

Смысл данных действий заключается в том, чтоб исключить из списка вероятных дефектов все элементы цепи, не считая катушки. Если все в порядке движемся далее.
