Как выбрать бытовой пропановый редуктор
Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:
Образец паспорта на газовую плиту
Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

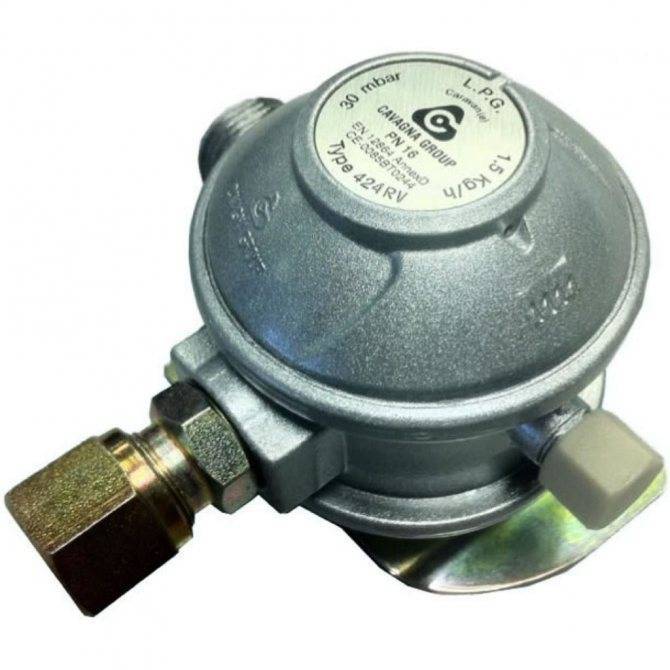

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar
30 mbar, 1.5 кг/ч (kg/h)
Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется
То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.
0,45 м3 (для пропан — бутана)
1000 Па — 1 кПа — 10 mbar
30 mbar — 0,03 bar
Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.
Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке
Правила установки и эксплуатации газового редуктора
Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.
Подключение через штуцер
Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:
- Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
- Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
- К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
- Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.
Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.
Пример подключения пропанового редуктора в групповой баллонной установке
Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.
Газовый редуктор предназначен для стабилизации работы системы газообеспечения. Его основная задача — обеспечить подачу газа, величина давления которого оптимальна для нормальной работы оборудования газопроводной сети. В обязанности редуктора входит автоматическая поддержка значения рабочего давления в должном состоянии.
Классификация в зависимости от сферы применения
В зависимости от сферы применения редукторы под газовый баллон разделяются на несколько видов:
- Бытовые нерегулируемые.
- Универсальные регулируемые
- Профессиональные.

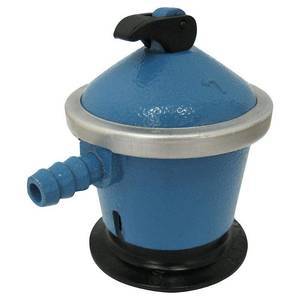

Бытовые нерегулируемые
К этому виду относятся самые простые редукторы, применяемые в бытовом газоснабжении домовладений и в походных условиях. Вместе с бытовыми газовыми баллонами устанавливают редукторы РДСГ. Они имеют простейшую конструкцию, позволяющую использовать газ только в бытовых плитах и отличаются дешевизной и надежностью. Редуктор лягушка для газового баллона, или РДСГ-1 используется вместе с емкостями от 12 до -50 литров.

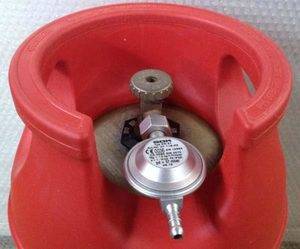

Для пятилитровых газовых баллонов, популярных у дачников, туристов и охотников, используют модель РДСГ-2 Балтика. Редуктор Балтика надевается на ниппель газового баллона сверху и фиксируется в резиновом уплотнении специальным зажимом. Редукторы настроены на рабочее давление 0,3 МПа и пропускную способность 1,2 м 3 /час
Универсальные регулируемые
Этот класс редукторов отличается более сложной конструкцией и более широкими возможностями. Их уже можно применять как для бытового газоснабжения, так и для производства работ в домашней мастерской. Эти редукторы имеют обязательно резьбовое присоединение к газовому баллону, надежно фиксирующее устройство.

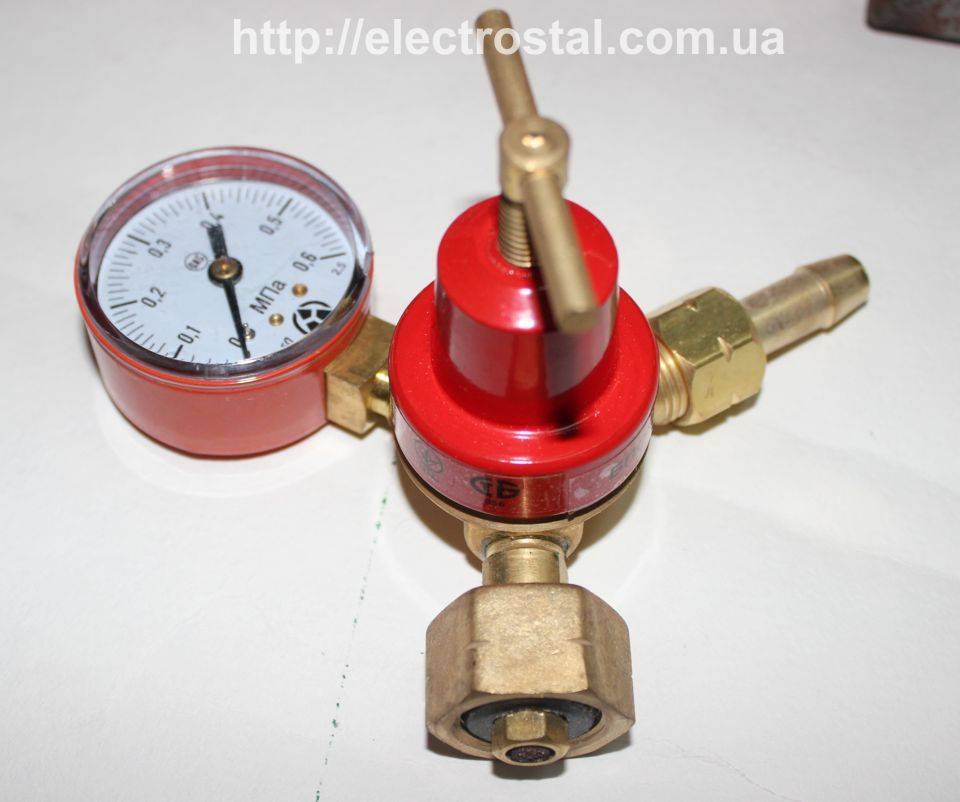

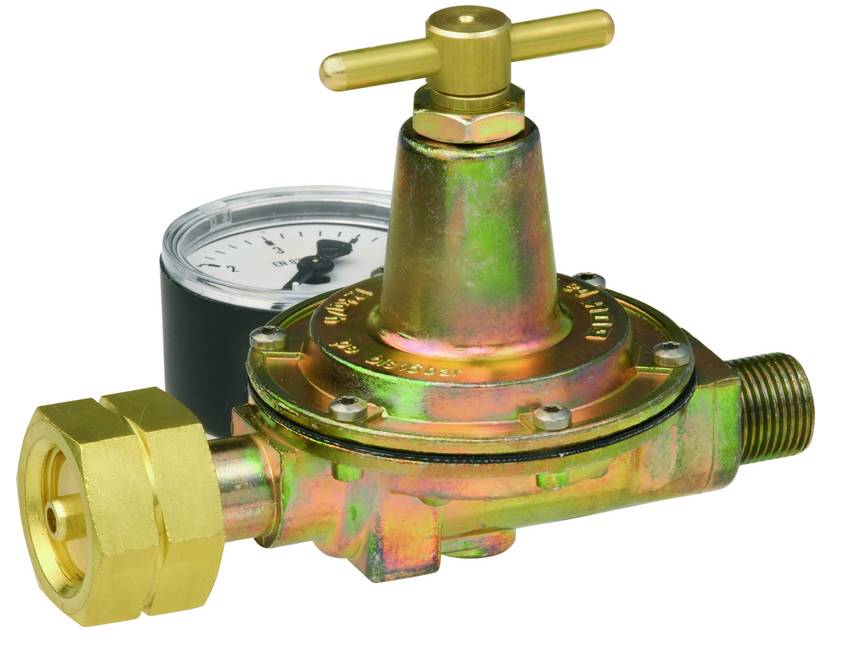

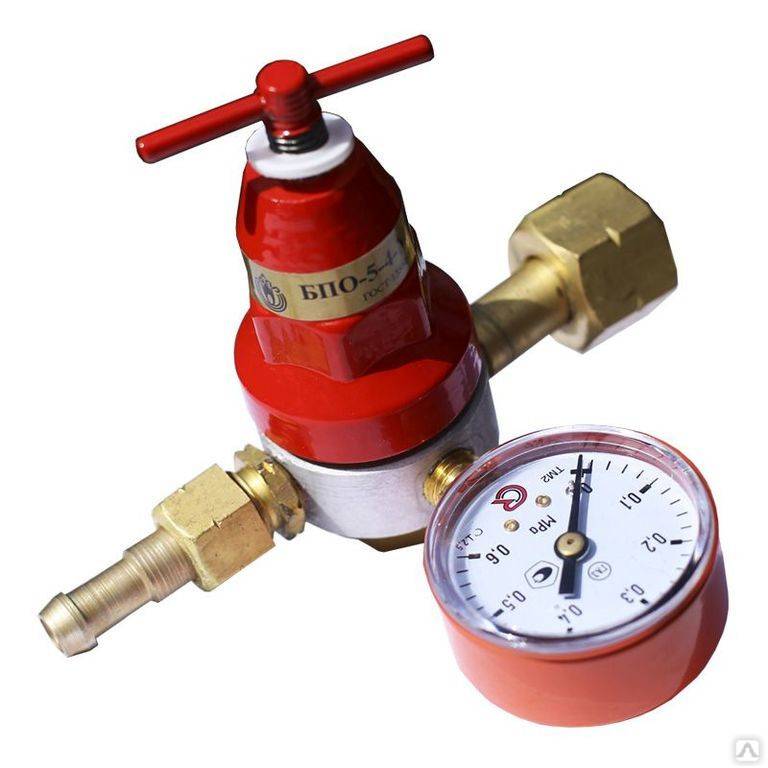

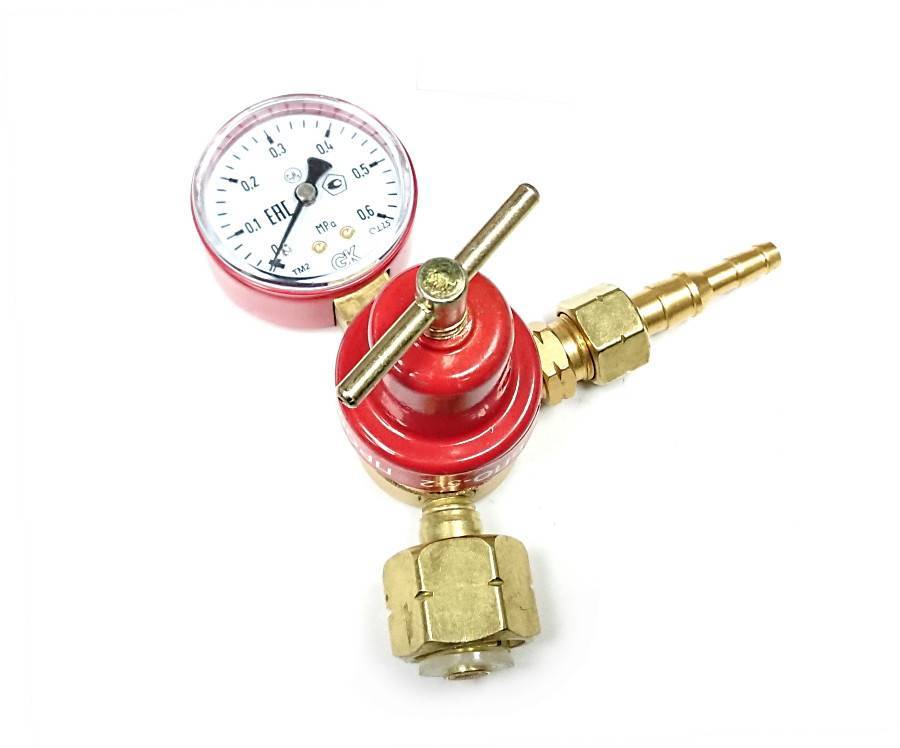

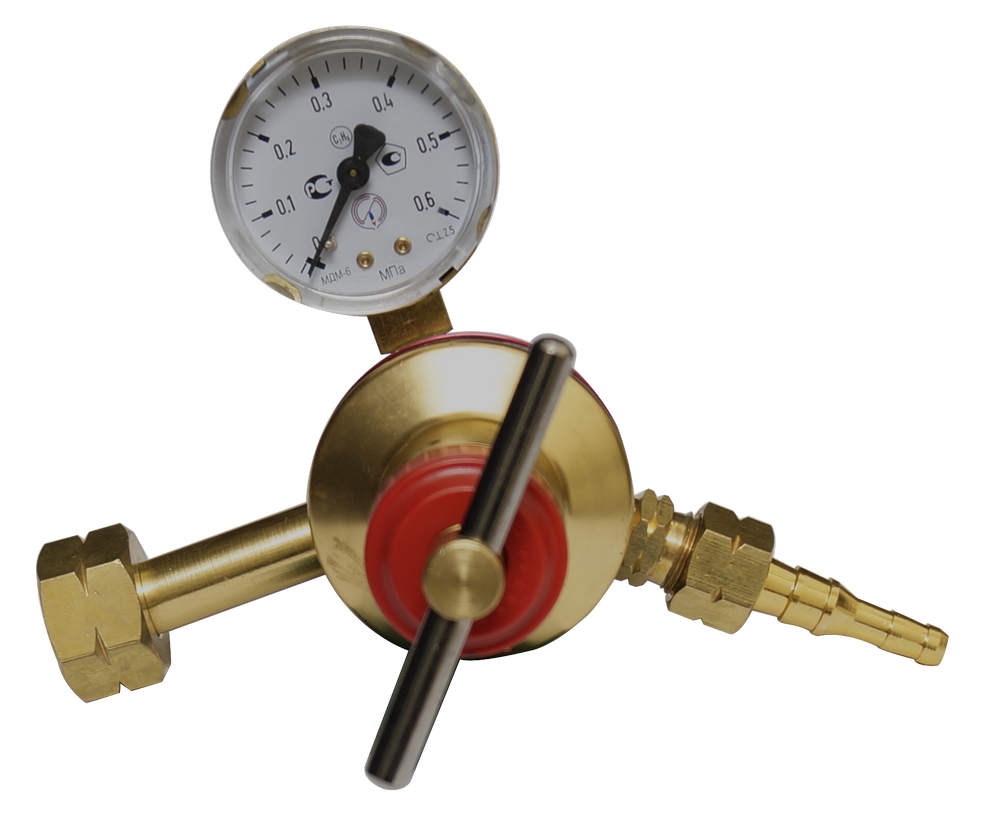

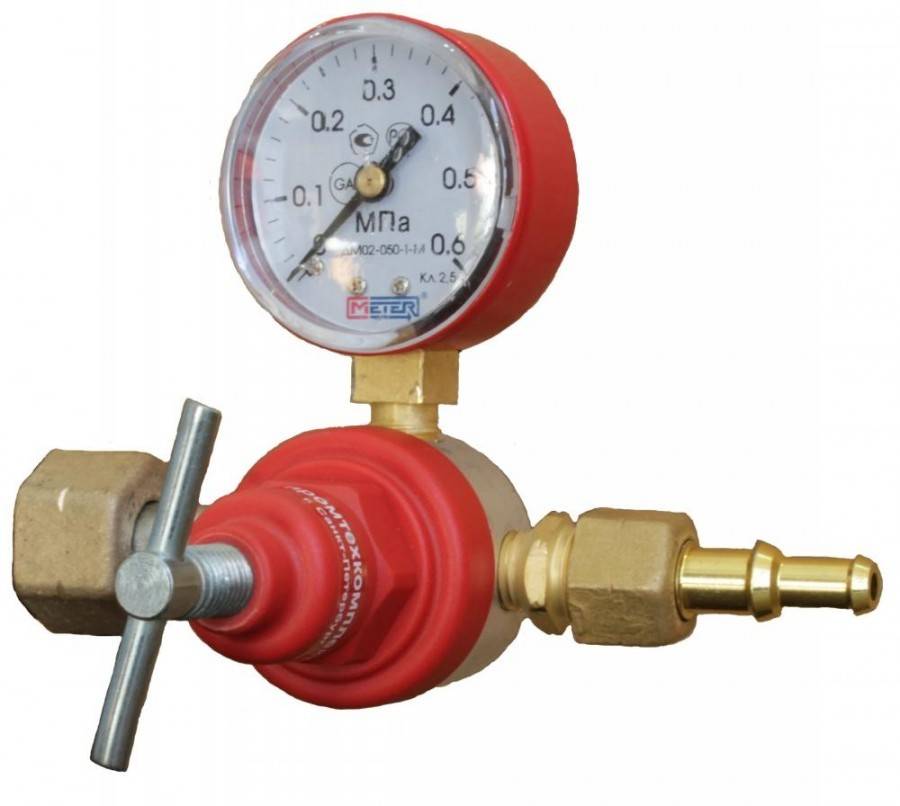

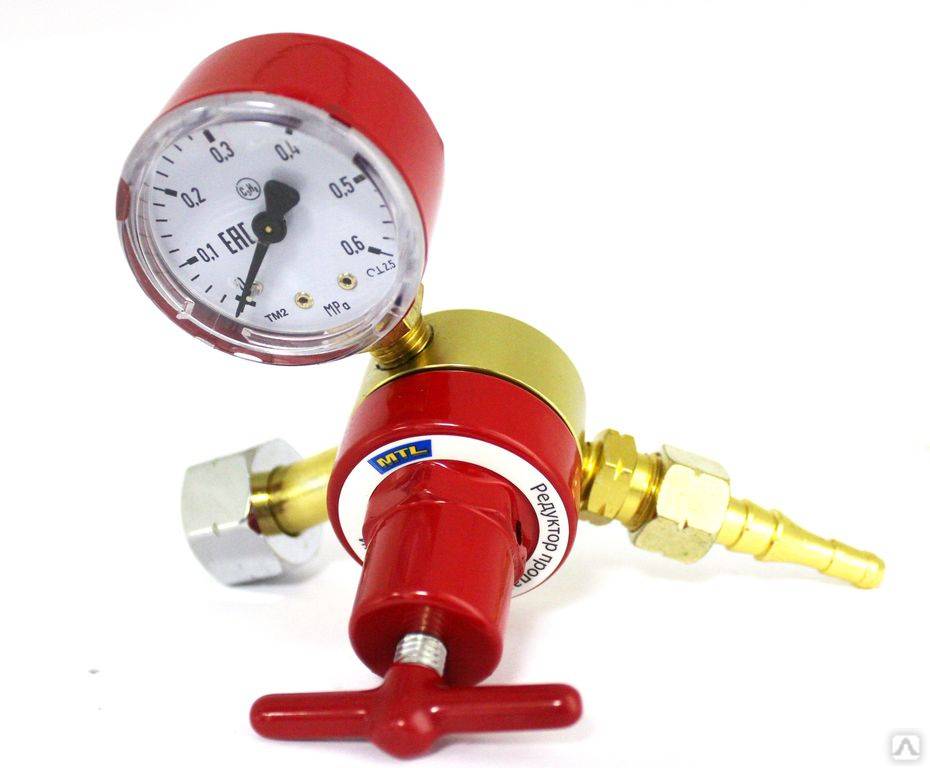

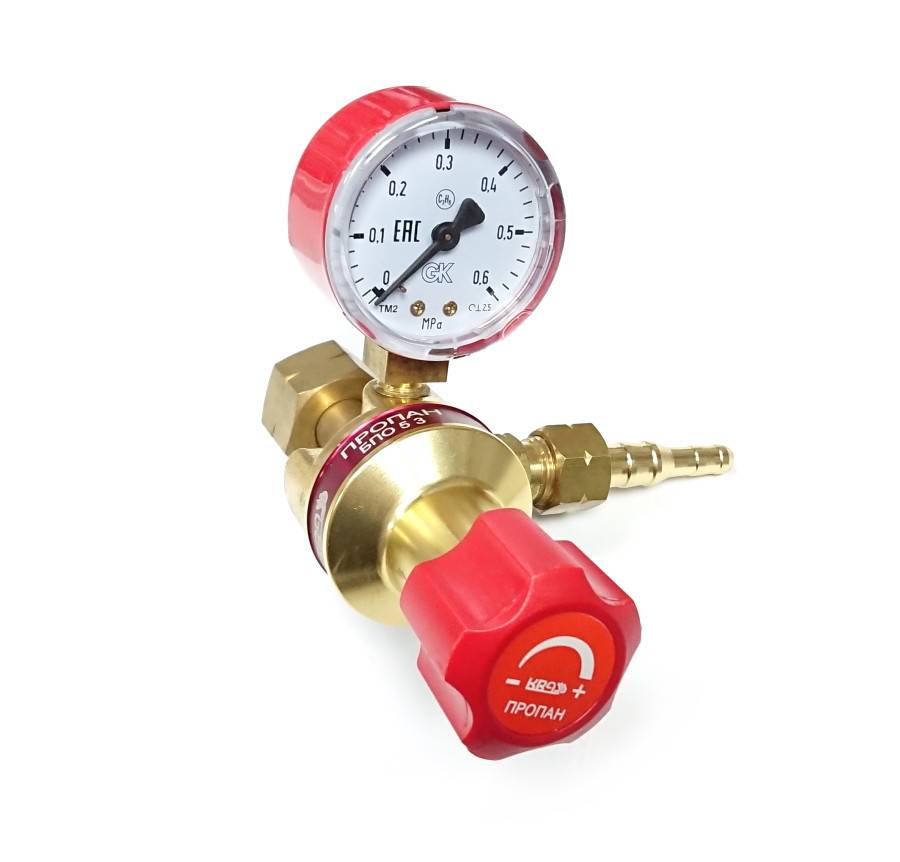

Универсальный регулируемый для пропана с манометром
Они также снабжены манометром и регулировочным винтом, позволяющим менять рабочее давление от 0 до 0,3 МПа, в зависимости от потребностей подключенного к ним устройства–потребителя газа. Эти устройства также имеют большую, чем у бытовых, пропускную способность — до 5 м 3 /час
Профессиональные
Этот класс характеризуется применением более износостойких материалов и лучшее качество сборки и регулировки. Также шире и параметры регулировок рабочего давления – от 0,4 до 1,6 МПа.

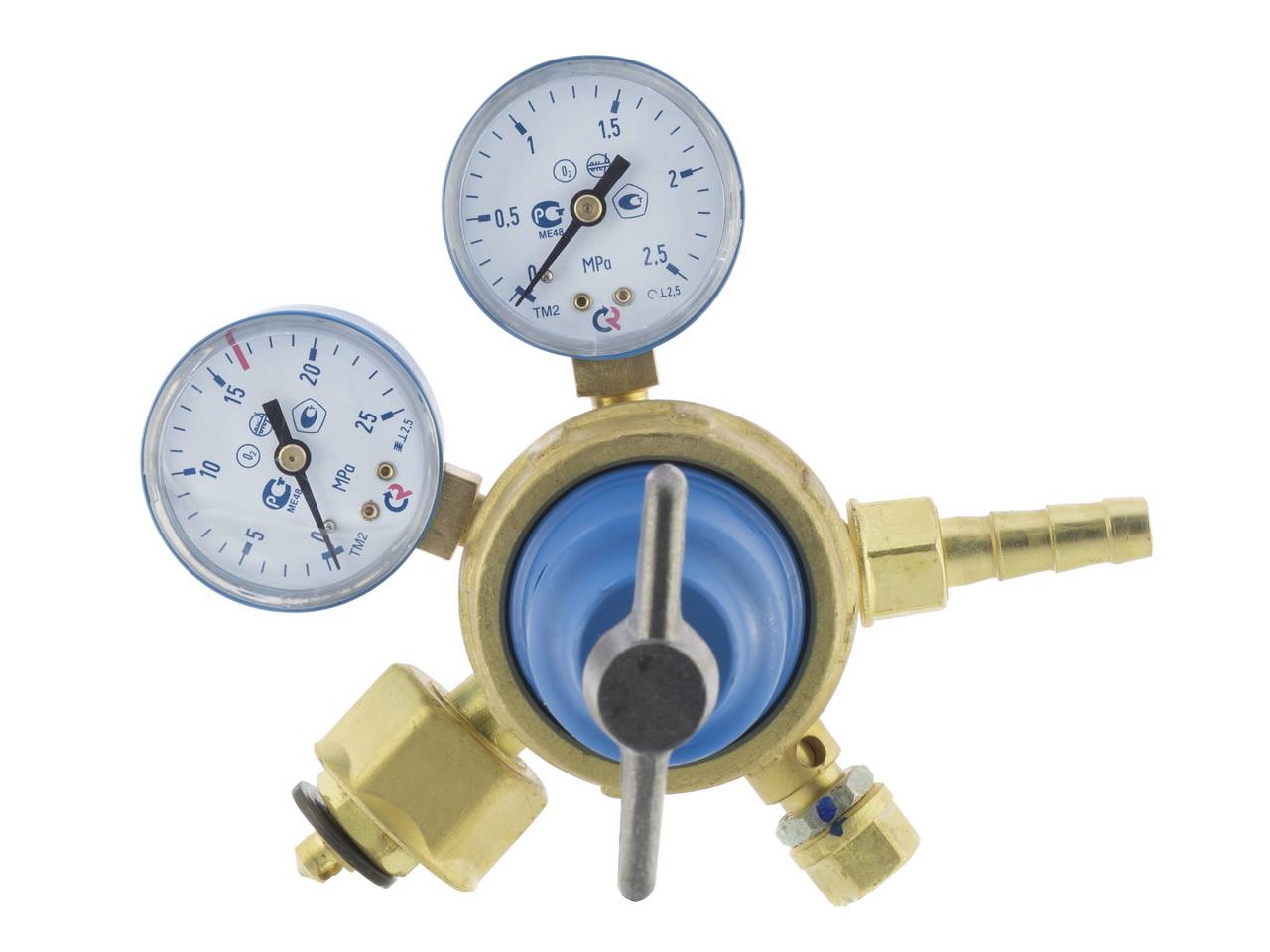

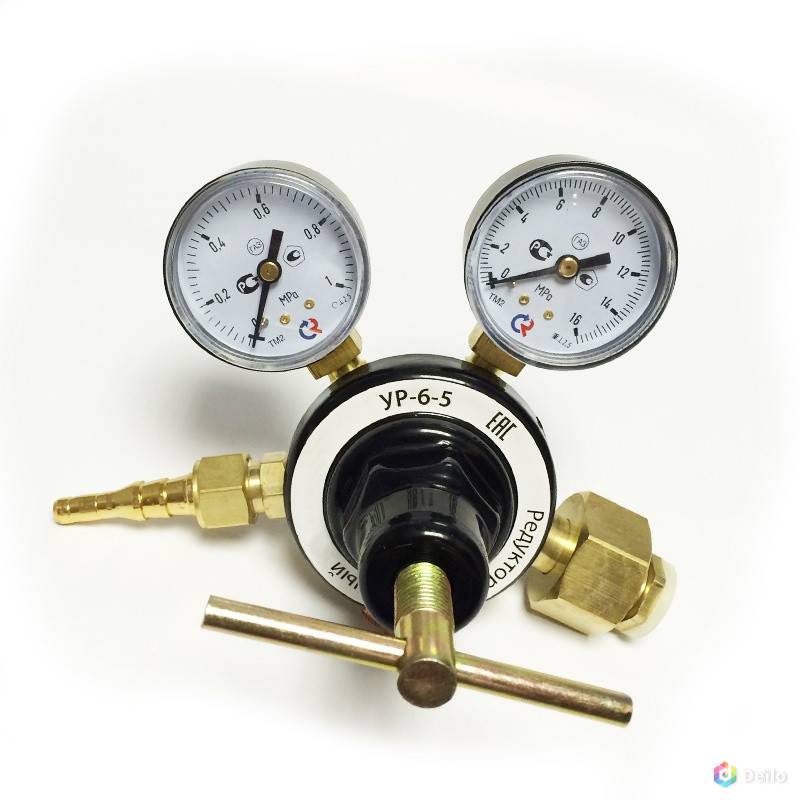

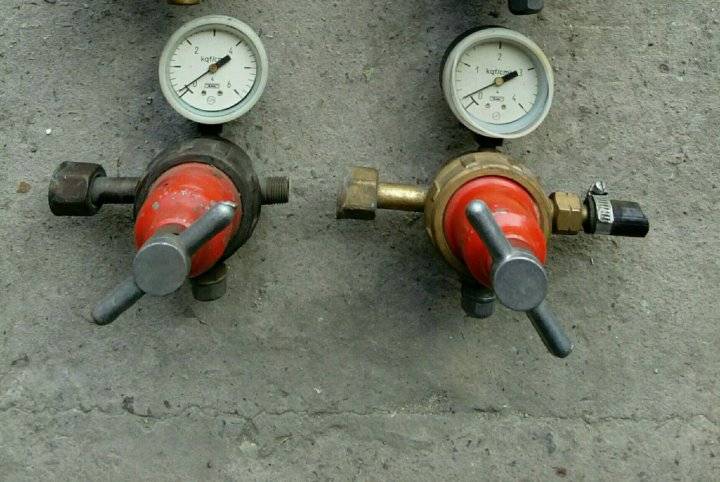

Профессиональный редуктор с двумя манометрами
Некоторые модели снабжены двумя манометрами — для входного и рабочего давления соответственно.
Типы газовых редукторов
Из школьного курса в сознании всплывает понятие негорючий – инертный газ. К этой обширной группе относятся азот, аргон, гелий, неон и т.д. они не поддерживают горение и не горят. Широкое распространение нашли в качестве защитного газа при сварочных работах. С другой стороны есть горючие газы (бутан, водород, метан, пропан, пропилен и т.д.), которые или сжижают или сжимают с последующим перемещением их баллоны. Так вот, чтобы не допустить путаницы, инженеры еще на этапе производства, предложили нарезать разностороннюю резьбу.
Таким образом, газовый редуктор предназначенный для использования в группе горючих газов изготавливается с левой резьбой. Противоположной резьбой заворачивающейся направо обеспечивают газовый редуктор для инертных газов. Среди прочего, производители применяют цветное окрашивание, способствующее более яркому выделению.
Прежде чем купить газовый редуктор для баллона, советуем вам обращать внимание на пропускную способность устройства. Оптимальным решением будет купить газовый редуктор 2 поколения
Прежде чем совершить покупку, необходимо убедиться, что выбранная модель удовлетворяет параметрам расхода газа, достаточным для потребляющего прибора.
Применение
Газовый редуктор широко распространен в домашнем и частном хозяйстве. Эксплуатируются они на всех видах газа, находят применение в самых разнообразных отраслях промышленности. Газовый редуктор можно встретить в сельском хозяйстве, в строительном комплексе, в медицинских учреждениях, да и просто на загородной даче.
К примеру, кислородный редуктор применяется как при сварочных работах, так и при оказании медицинской помощи. Что касается ацетиленовых газовых редукторов, то найти их можно в любой слесарной мастерской.
Пропановые редукторы незаменимы во время строительных работ, не обойтись без них в мероприятиях связанных с настилом кровельных и битумных материалов. Газовый редуктор на пропановый баллон стал не роскошью, а необходимость, с его помощью миллионы домохозяек регулируют давление поступающее от баллонов к газовым плитам. Пропановый редуктор часто носит смешное название, и если вы поинтересуетесь в магазине, можно ли у вас купить редуктор лягушка для газового баллона, то не сомневайтесь, продавец прекрасно поймет ваш запрос.
Какую горелку, баллон и редуктор купить для ремонта крыши?
Чтобы пригодилось потом еще для чего
Ну горелку на ваш вкус . Можно попроще .У меня штук шесть разных (раньше работал на кровле ) .И самоделки и покупные . Самопал нравится больше . Под себя делал Баллон можно 40 литровый .если потом на дачу увезёте попользоваться .Или на время у кого нить возьмите Редуктор лягушка .Я вообще никогда редуктор не ставил . Жарил на полную .Но это опыт нужен .на . Материал берите со стеклотканью минимум .На стеклохолсте не берите . Непрочный он на разрыв . Катайте рулоном к себе .Тогда видите на сколько проплавляете основание и рулон . Перед наклейкой я перематывал рулон на 100 трубу ПНД . Тогда он не сплющивается и равномерно катится .К себе подтягиваете своебразной клюшкой .Палка с крючком на конце .Будут вопросы отвечу .
Микаэл Спасибо что поделились такими тонкостями СТЕКЛОТКАНЬ И СТЕКЛОХОЛСТ для меня даже на слух практически разницы не было. Тогда логичный вопрос что есть СТЕКЛОТКАНЬ Читал про Технониколь- это оно?) Дальше читаю про всякие безопасные пластиковые баллоны, типа не взрываются и легкие. Может имели опыт? И сколько надо обычно объема баллона чтобы поклеить стеклоткани на площади порядка 25 наверное квадратов крыши гаража. А то у меня из транспорта один велик
если не трудно марку горелки и балллона да и редуктора озвучте пожалуйста)
Неисправности. Ремонт.
Если Вы решите самостоятельно выполнять ремонт или настройку, убедитесь, что обладаете нужной квалификацией. Некачественный ремонт газового оборудования может стать причиной пожара, взрыва или отравления. После выполнения работ и сборки убедитесь в герметичности и правильной работе прибора. Герметичность проверяется нанесением мыльного раствора на все места соединений. Отсутствие пузырения показывает, что утечки нет. Но обольщаться не стоит. Герметичность нужно будет проверить еще несколько раз (через сутки, трое, неделю эксплуатации), а потом проверять регулярно, так как утечка может возникнуть через некоторое время после начала эксплуатации.
Основные неисправности: давление газа на выходе не соответствует номиналу (причина: сломалась или деформировалась пружина), утечка газа (причины: повреждена мембрана, нарушена герметичность соединения мембраны и корпуса, пропускает поплавковый клапан)
Вашему вниманию подборка материалов:
Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование
Если пропускает поплавковый перепускной клапан, то утечка может возникнуть не в самом редукторе, а где-то дальше, например, в газовой плите, так как в этом случае в режиме нулевого потребления (когда плита или какой-то другой потребитель выключены), на выходе редуктора и в газовых трубках давление может достигать входного. Газ постепенно просачивается через клапан, а уходить ему некуда. Если на входе стоит газовый баллон, то давление может достигнуть 15 бар, что в 500 раз выше номинального. Такое давление обязательно приведет к утечке. При этом обнаружить эту неисправность тяжело, так как при включении плиты давление нормализуется. Нет никаких признаков избыточного давления (отрыва пламени). Выявить неисправность можно только измерив давление на выходе в режиме нулевого потребления. Оно может быть не более чем на 20% больше номинального.
Для ремонта редуктор нужно разобрать. Отремонтировать можно только разборный редуктор с пружиной. Герметичные редукторы для ремонта непригодны.
на картинке мембрана лежит нижней стороной кверху.
Осмотр покажет, если есть дефекты мембраны или сломалась пружина. Порванную мембрану можно заменить. Но оно того не стоит, лучше купить новый редуктор, так как герметично соединить новую мембрану с шайбами довольно тяжело. Сломанную пружину можно поменять. Чаще всего пружина не ломается, а просто немного сжимается от времени. В результате давление на выходе становится ниже номинального. Эту неисправность легко исправить, подложив прокладку между корпусом и пружиной. Об этом читайте ниже в разделе о переводе на другое давление.
Мембрана — вид сверху.
Если Вы диагностировали проблемы с перепускным клапаном, то нужно его осмотреть. Он представляет собой трубку с тонким отверстием. К торцу трубки прижимается кусочек твердого каучука, установленный на коромысле. Клапан может не закрываться по следующим причинам: Во-первых, нарушена подвижность коромысла. Подвигайте его руками, убедитесь, что оно ходит свободно. Если есть проблемы, то подшлифуйте или замените шарниры. Во-вторых, износился и порвался кусочек каучука. Его можно удалить острым ножом и заменить, приклеив на его место другой, соответствующего размера. В-третьих, торец впускной трубки может быть негладким, с повреждениями и шероховатостями. Это препятствует плотному прилеганию. Торец можно отшлифовать мелкой наждачной бумагой.
Очень часто утечка возникает из-за нарушения герметичности между мембраной и нижней частью корпуса. Устранить неисправность легко. Нужно силиконовым герметиком смазать край нижней части корпуса, куда прилегает мембрана, дать немного подсохнуть (10 минут), установить мембрану, собрать редуктор и дать еще немного посохнуть (2 часа).
При разборе и последующей сборке довольно легко нарушить герметичность прилегания мембраны. Если Вы разобрали редуктор, то при сборке в любом случае, даже если утечки не было, воспользуйтесь силиконовым герметиком. Это повысит надежность.
Последовательность установки и использования
Пропановый редуктор любого типа и исполнения считается техникой повышенной опасности, поэтому при его установке необходимо соблюдать ряд обязательных требований:
- Помещение (если редуктор монтируется к внутреннему потребителю) тщательно проветривается. Причём окно/форточка должно оставаться открытым в течение всей продолжительности первичного пуска.
- Верная последовательность пользования устройством такова: вначале плавно открывается вентиль на баллоне с пропаном. Затем открывается вентиль редуктора и лишь потом – газопотребляющей техники. Вращением маховичка регулировочного винта устанавливается необходимый уровень рабочего давления. Отключение производится в обратном порядке. При появлении посторонних звуков – щелчков, шипения и пр. – техника незамедлительно отключается.
- После установки стабильного прохождения газа через редуктор следят за показаниями стрелки манометра, которая не должна отклоняться больше тех значений колебания давления, которые указаны в паспорте. В противном случае использование техники прекращают. Особенно опасным считается медленное увеличение давления газа.
- Раз в 2…3 месяца герметичность всех соединений проверяют, а при необходимости – подтягивают резьбовые крепления.
- При необходимости регламентного обслуживания пропанового редуктора – продувки клапана – устройство отсоединяют от газовой магистрали, после чего выпускают остаток газа из всех рабочих полостей устройства. Все последующие операции выполняются только в специальных мастерских, которые располагают испытательными стендами.
- После окончания применения входной вентиль на редукторе закрывают до упора. В этом случае заневоливание пружины исключается, а её работоспособность увеличивается.
- Для соблюдения правил противопожарной безопасности между редуктором и газопотребляющей установкой желательно предусматривать устройство пламягасительных приспособлений.
https://youtube.com/watch?v=lspIr9UNH7E
Трансформатор для прогрева бетона. Выбираем лучший
Керосинорез. Разделка толстолистового металла
Схема устройств прямого и обратного действия
Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

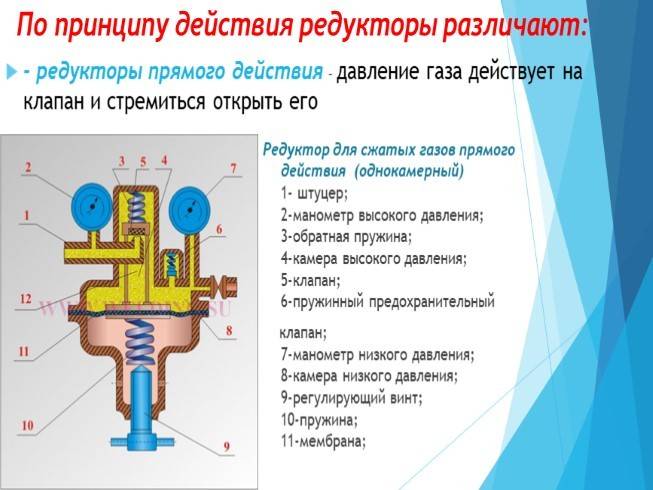

Схема редуктора прямого действия
В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

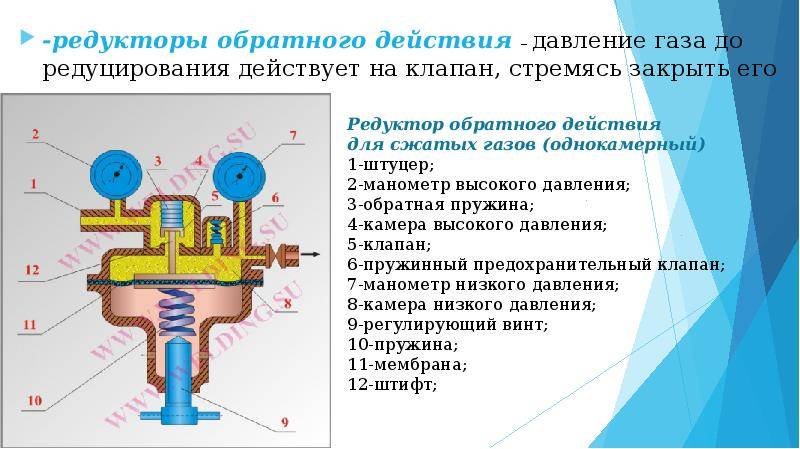

Схема редуктора обратного действия
Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

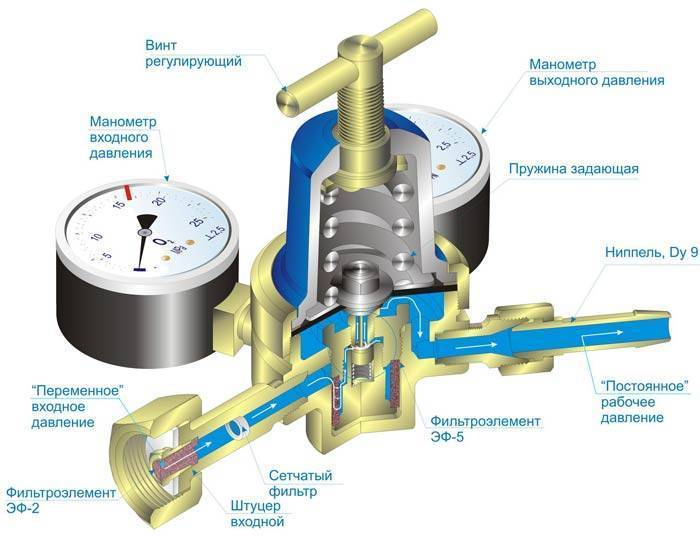

Устройство и принцип работы
Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:
- запорная пружина;
- мембрана, реагирующая на давление смеси;
- редуцирующий клапан.
Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.
По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.
Прямой
Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:
- штуцер, обеспечивающий подачу газовой смеси;
- манометр – указывает на давление в емкости;
- обратная пружина, перекрывающая клапан;
- ячейка для сжиженного газа;
- клапан – от его смещения зависит объем выходящего газа;
- предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
- выходной манометр – указывает на рабочее давление;
- ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
- регулирующий винт – он регламентирует смещение мембраны;
- запорная пружина;
- мембрана – гибкая пластинка, отворяющая клапан;
- штифт между пружиной и клапаном.
Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.
В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.
Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.
Обратный
Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.
Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.
Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.
Вопрос эксперту
Какой редуктор безопаснее?
Редуктор обратного действия считается более безопасным.
Типы редукторов
Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:
- редукторы для горючих газов – водорода, метана, пропана, смесей;
- для инертных газов – гелия, азота, аргона.

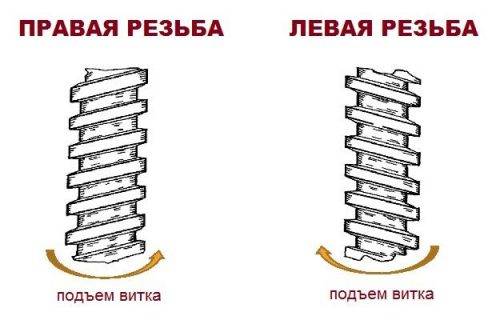

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.
Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.
Критерии выбора
Чтобы правильно подобрать устройство, необходим оценить несколько параметров.
- Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
- Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
- Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
- Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.
Классификация регуляторов газа
Прежде чем использовать редуктор давления, следует ознакомиться с его разновидностями и основными параметрами, по которым классифицируют данные приборы.
Принцип работы
По принципу работы газовые приборы бывают прямого и обратного вида.
В редукторах прямого вида газ, проходящий через штуцер, с помощью пружины действует на клапан прижимая его к седлу, тем самым блокируя попадание в камеру газа высокого давления. После выдавливания мембраной клапана от седла происходит постепенное снижение давления до рабочего уровня газового прибора.
Принцип работы прибора обратного вида устроен на сжатии клапана и блокировании дальнейшей подачи газа. При помощи специального регулируемого винта происходит сжатие нажимной пружины, при этом выгибается мембрана, а передаточный диск действует на обратную пружину. Поднимается рабочий клапан, и движение газа к оборудованию возобновляется.
При повышении давления системы (баллон, редуктор, рабочее оборудование) в редукторе с помощью пружины происходит выпрямление мембраны. Передаточный диск, опускаясь вниз, воздействует на обратную пружину и придвигает клапан к седлу.
Следует отметить, что бытовые редукторы для газового баллона обратного вида действия являются более безопасными.
Особенности монтажа
По позиционированию и особенностям монтажа устройства разделяют на рамповые, сетевые и баллонные.
Рамповые газовые регуляторы необходимы для понижения и стабилизации уровня давления газа, поставляемого одним источником. Устройства имеют свойство понижать рабочее давление газа подающегося из центральной магистрали или ряда источников. Применяются при больших объемах сварочных работ. Сетевые стабилизаторы удерживают значение низкого давления газа, поставляемого от коллектора распределения.
Виды рабочего газа
Специфика работы, а также метод подсоединения регулятора давления к источнику целиком зависят от свойств рабочего газа. Согласно используемому материалу устройства бывают такие:
Устройства, работающие с ацетиленом, фиксируются при помощи хомута и упорного винта, тогда как для других используют накидную гайку с резьбой, идентичной резьбе штуцера у вентиля.
https://youtube.com/watch?v=jRuGH9JFa0M
Цвет корпуса и тип регулятора

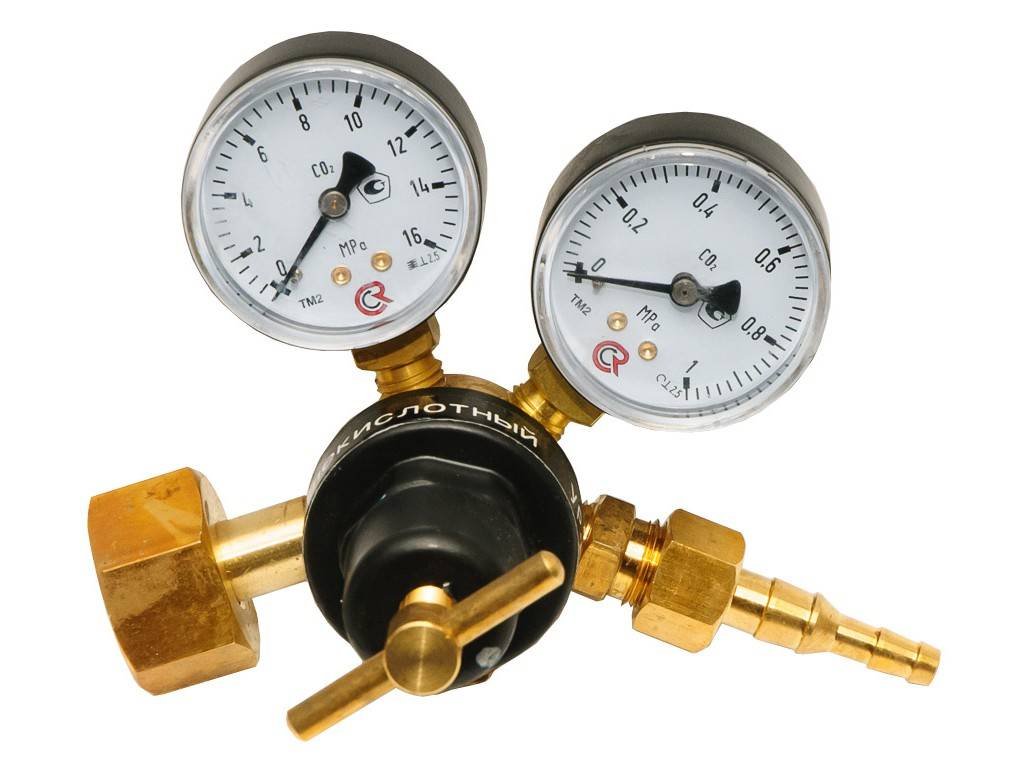

Пропановые редукторы окрашены в красный, ацетиленовые — в белый, кислородные — в синий, углекислотные — в черный. Цвет корпуса соответствует типу рабочей газовой среды.
Устройства стабилизации давления бывают для работы с горючими и негорючими носителями. Отличие между ними заключается в направлении резьбы на баллоне: у первых она левосторонняя, у вторых — правосторонняя.
