Предохранительная муфта

Предохранительная муфта

Муфты этого типа служат для безопасного соединения или разъединения валов в том случае, если механизм работает под высокими нагрузками. Такие элементы способны автоматически восстанавливать функциональность агрегата после того, как пиковая перегрузка завершилась

Но важно иметь в виду, что из-за различий в коэффициентах трения дисков тонность работы предохранительной муфты достаточно невелика. Поэтому ее чаще используют при регулярных, но кратковременных перегрузках, когда работа механизма выходит за рамки нормативной частоты крутящего момента

Компенсация поглощаемой энергии обеспечивается пружиной, демпферными элементами устройства или теплоотводящими материалами, из которых может быть выполнена и основа конструкции.

Что может делать инструмент

Муфта зубчатая гост 5006-94

Выделяют следующие основные режимы работы перфоратора:

• удар с вращением – позволяет просверлить бетонную стену;
• удар без вращения – чтобы долбить бетон;
• вращение без удара – с насадкой под сверла позволяет сверлить как дрелью.

Те, кто часто работает с перфоратором, знают, что кроме сверления и долбления стен, таким инструментом можно штробить стены под проводку. Сделать штробу в бетоне при помощи этого инструмента довольно просто. Сначала по размеченным линиям сверлят ряд отверстий. Затем пикой или лопаткой разбивают перемычки между отверстиями. Такое использование перфоратора нетипично, но позволяет отказаться от покупки дополнительных инструментов.

Штробление перфоратором позволяет получить не такой идеальный результат, как после штробореза, но все дефекты скрывает последующая штукатурка.

Принцип работы

Как уже отмечалось, муфты могут иметь разные задачи, но в целом принцип их работы остается одним – осуществление сопряжения и разъединения двух рабочих агрегатов. В процессе подключения к движению фрикционной муфты на управляемом валу постепенно нарастает сила прижатия. То есть фрикционная сторона осуществляет поступательное сцепление с ведомым валом. В этот момент важна не столько сама сцепка, сколько схождение двух сил прижатия на фоне совершаемой работы со стороны основного вала.

Муфта для предохранения рассчитана на функцию безопасного разобщения валов при выходе пиковой величины крутящего момента за рамки стандартных значений. Подключаемый вал в дальнейшем будет продолжать стабильную плавную работу. Впрочем, это определит характер движения механизмов, которые обслуживает фрикционная муфта. Принцип работы дисков при осуществлении прямолинейного движения предполагает, что большое значение в качестве сопряжения будут иметь вспомогательные узлы и агрегаты, через которые также транслируется передача. Например, к таким могут относиться бортовые редукторы, сервомеханизм (при поворотах), а также вилка отключения муфты.

Конструктивные особенности разных типов муфт

Прокладывание силовых электрических трасс может сопровождаться: стыковкой отрезков кабелей разной длины; разветвлением трассы на две или более линий; оконцеванием с подключением оборудования или переключением на воздушную ЛЭП; переходом от одого типа кабельно-проводниковой продукции к другому.

Подобные участки требуют надежной защиты мест соединений, поэтому на таких узлах устанавливаются разные типы муфт, указанные в таблице. Их конструкции заметно отличаются, но назначение у всех одно – обеспечить безопасную передачу электроэнергии. Некоторые из них нужно рассмотреть более подробно.

Ответвительные устройства для подключения

Они применяются:

• при необходимости подключения к силовой трассе распределительного проводника,
• для подключения отдельно стоящего оборудования
• создания отдельной линии электропередач.

Примеры металлических ответвительных муфт на один, два, три кабельных отвода

Кроме показанных на фото вариантов, различают Т-образные (под углом 90°), У-образные (с ответвлением 30°) и крестообразные муфты. Принцип их установки ничем не отличается от перечисленных выше.

Концевые мачтовые устройства

Концевая муфта КМСт для перехода от трехжильного кабеля к воздушной ЛЭП

Применяются при переходе от изолированного кабеля к воздушным линиям электропередач на опорах вне зданий или помещений. Данные приспособления рассчитаны на эксплуатацию при нижних значениях температур от -40°С, что позволяет их использование в большинстве регионов страны.

На рисунке изображена муфта для трехжильного кабеля, состоящая из:

• верхней крышки – 1;
• изоляторов – 2;
• шпильки-стержня – 3;
• заземляющего проводника – 4;
• горловины – 5;
• основного корпуса – 6.

Такие модели применяют для кабелей с бумажной изоляцией с напряжением не более 1 кВ, а для их аналогов с пластмассовой изоляцией используют чугунные изделия ПКМЧ.

Предохранительная муфта

Муфты этого типа служат для безопасного соединения или разъединения валов в том случае, если механизм работает под высокими нагрузками. Такие элементы способны автоматически восстанавливать функциональность агрегата после того, как пиковая перегрузка завершилась

Но важно иметь в виду, что из-за различий в коэффициентах трения дисков тонность работы предохранительной муфты достаточно невелика. Поэтому ее чаще используют при регулярных, но кратковременных перегрузках, когда работа механизма выходит за рамки нормативной частоты крутящего момента. Компенсация поглощаемой энергии обеспечивается пружиной, демпферными элементами устройства или теплоотводящими материалами, из которых может быть выполнена и основа конструкции

Компенсация поглощаемой энергии обеспечивается пружиной, демпферными элементами устройства или теплоотводящими материалами, из которых может быть выполнена и основа конструкции.

Особенности кулачково-дисковых муфт

Одна из разновидностей дисковых муфт – модели с кулачками на торцевых поверхностях. Такие устройства состоят из трех дисков. Внешние диски соединены с входным и выходным валами. Соединение среднего диска с двумя другими обеспечивается за счет выступа-впадины. В кулачково-дисковых механизмах нередко предусмотрена специальная пружина, которая компенсирует зазор между деталями и холостой ход главного звена механизма.

В отличие от фрикционных моделей, в кулачковых устройствах средний диск вращается вокруг своей центральной точки с той же скоростью, что входной и выходной валы.

Во избежание появления динамических нагрузок в процессе работы, устройство включают только в неподвижном состоянии. При этом валы обычно вращаются с относительной скоростью не более 1 м/с.

По сравнению с фрикционными моделями, кулачковые устройства имеют меньшие размеры, и в этих механизмах отсутствует относительный поворот валов. Количество кулачков выбирается исходя из крутящего момента, который нужно передавать.

Принцип работы перфоратора

Поршень и таран между собой имеют воздушное пространство, которое при работе инструмента сжимается и разжимается с высокой частотой. В результате того, что давление меняется, таран копирует движения поршня, при этом совершает удары по бойку, боёк, в свою очередь, совершает удары по сверлу или долоту, которые установлены в данный момент в патроне. Вариант в котором пневматический привод, отключается автоматически, если не работать инструментом. Это реализовано конструктивно.

В инструменте при смещении тарана, когда на долото не осуществляется давление, происходит отключение подачи воздуха. При прижимании долота к обрабатываемой поверхности таран смещается, открывается воздух, инструмент начинает работать.

Инструмент, относящийся к тяжёлому или среднему в основном имеет вертикальное положение мотора, поршень приходит в движение кривошипно-шатунным механизмом. За счёт высокой амплитуды движения происходит увеличение силы удара по долоту, эта сила в таких аппаратах доходит до 20 кДж.

Есть много фирм по производству качественного инструмента, это Bosch, Makita, Metabo, Интерскол и другие.

Устройство и принцип работы некоторых муфт

Примером нерасцепляемых муфт являются так называемые глухие муфты. По характеру работы их относят к жестким муфтам. Глухие муфты соединяют соосные валы в одну жесткую линию. Наиболее распространенными глухими муфтами являются втулочные и фланцевые муфты.

Рис. 32. Втулочные муфты: а – крепление втулки 1 штифтами 2; б – крепление втулки 1 шпонками 3 и фиксация винтом 2

Втулочная муфта представляет собой втулку, надеваемую на концы валов и закрепляемую на них штифтами (рис. 32 а), шпонками (рис. 32 б) или шлицами. Эти втулки имеют простую конструкцию, малые габариты и низкую стоимость. Прочность таких муфт определяется прочностью штифтов и шпонок.

Фланцевая муфта (рис. 33) состоит из двух полумуфт с фланцами, стянутыми болтами. Фланцевые муфты могут передавать большие моменты, достаточно надежны в работе.

Жесткие компенсирующие муфты предназначены для соединения валов с компенсацией различного рода смещений (рис. 34 а — радиальных, б — осевых, в — угловых), появляющихся вследствие неточности изготовления и монтажа.

В качестве примера таких муфт рассмотрим зубчатую компенсирующую муфту. Она состоит (рис. 35) из двух обойм 1 с внутренними зубьями эвольвентного профиля, которые зацепляются с зубьями втулок 2, насаживаемых на концы валов. Обоймы соединены между собой болтами.

Рис. 35 Зубчатая муфта

Основная часть упругих муфт — упругий элемент (неметаллический или металлический), смягчающий толчки и удары, защищающий от крутильных колебаний.

Наиболее широко применяемая упругаявтулочно-пальцевая муфта (МУВП) состоит из двух полумуфт (рис. 36), в одной из которых в конических отверстиях закреплены соединенные пальцы с надетыми гофрированными резиновыми втулками.

Рис. 36. Втулочно-пальцевая Рис. 37. Муфта упругая с

муфта торообразной оболочкой

Упругая муфта с горообразной оболочкой состоит из двух полумуфт (рис. 37), упругой оболочки, по форме напоминающий автомобильную шину, и двух колец, зажимающих с помощью винтов оболочку. Эта муфта обладает высокими упругими и демпфирующими свойствами, обеспечивает шумо- и электроизоляцию узлов привода.

Примером сцепных (управляемых) муфт могут служить кулачковые (рис. 38) и фрикционные (рис. 39) муфты.

Рис. 38. Схема кулачковой муфты

Кулачковая муфта состоит из двух полумуфт с кулачками на торцевых поверхностях. Для переключения муфты одна полумуфта передвигается вдоль вала на направляющей шпонке или шлицах с помощью механизма управления муфтой. При включении кулачки одной полумуфты входят во впадины другой, создавая жесткое сцепление.

Рис. 39. Схемы фрикционных муфт

Фрикционные муфты служат для плавного сцепления валов под нагрузкой на ходу при любых скоростях. Передача крутящего момента осуществляется силами трения между трущимися поверхностями деталей муфты. В момент перегрузок фрикционные муфты пробуксовывают, предохраняя машину от поломок. По форме поверхности трения фрикционные муфты делятся на дисковые (рис.39 а), конусные (рис. 39 б) и цилиндрические (рис. 39 в)

Самоуправляемые муфты предназначены для автоматического сцепления и расцепления валов при изменении заданного режима работы машины. Примером самоуправляемых муфт могут служить предохранительные муфты.

Предохранительная пружинно-кулачковая муфта по конструкции аналогична сцепной кулачковой, только подвижная в осевом направлении полумуфта прижимается к неподвижной с помощью пружины. При перегрузке сила на гранях кулачков становится больше прижимного усилия пружины и муфта многократно прощелкивает кулачками, подавая звуковой сигнал о перегрузке.

Рис. 40 Предохранительная

муфта со срезным штифтом

Существуют такжепредохранительные муфты с разрушающимся штифтом. На рис. 40 изображена такая предохранительная муфта. В ней при перегрузке штифт 3 срезается кромками стальных закаленных втулок 4, установленных в полумуфтах 1 и 2. Для возобновления работы машины вывинчивают пробку и срезанный штифт заменяют новым. Иногда в муфте ставится два срезных штифта.

Дата добавления: 2016-12-16 ; просмотров: 5327 ;

Особенности эксплуатации пружинно-кулачкового устройства

Защитный элемент обеспечивает следующие способы восстановления валов:

• Автоматическое при прекращении перегрузок. Вращение продолжается.
• Вручную или специальным механизмом. Такой метод применяется, если дополнительно был установлен запорный механизм. Его монтируют между подвижным диском и пружинным блоком.
• Непрерывная передача вращения. Задействуется, когда остановить работу механизма нельзя. В оборудование дополнительно устанавливают ограничитель хода диска и сигнализацию. При критической ситуации диск перемещается до упора, активирует сигнализацию.

Использование пружинно-кулачковых муфт способствует снижению стоимости и уменьшению размеров машин. Расходы на эксплуатацию тоже снижаются, т.к. растет надежность оборудования.

Как соединить валы механизмов?

Для передачи осевого вращения применяются валы, на котором могут крепится различные шестерни и звездочки. Соединение проводится при применении различных методов, к примеру, используются муфты для соединения валов. К их особенностям относятся нижеприведенные моменты:

1. Есть возможность выполнять демонтаж.
2. Существенно упрощается сбор и производство конечного изделия.
3. Многие типы изделий позволяют компенсировать различного рода смещения, которые могут возникать при работе устройства.
4. Устройство может выдерживать существенную нагрузку.

Сегодня детали соединяются между собой при применении технологи сварки крайне редко. Это связано с тем, что вибрация и другое воздействие может стать причиной появления трещин и других дефектов.

Неправильная фиксация может привести к поломке устройства. Изделие выбирается в зависимости от эксплуатационных условий. К примеру, валы могут смещаться в самых различных направлениях.

Особенности эксплуатации пружинно-кулачкового устройства

Защитный элемент обеспечивает следующие способы восстановления валов:

• Автоматическое при прекращении перегрузок. Вращение продолжается.
• Вручную или специальным механизмом. Такой метод применяется, если дополнительно был установлен запорный механизм. Его монтируют между подвижным диском и пружинным блоком.
• Непрерывная передача вращения. Задействуется, когда остановить работу механизма нельзя. В оборудование дополнительно устанавливают ограничитель хода диска и сигнализацию. При критической ситуации диск перемещается до упора, активирует сигнализацию.

Использование пружинно-кулачковых муфт способствует снижению стоимости и уменьшению размеров машин. Расходы на эксплуатацию тоже снижаются, т.к. растет надежность оборудования.

Источник

Сцепные муфты

В приводных устройствах, часто включаемых и выключаемых, с переменным режимом работы, например в трансмиссиях тракторов и автомобилей, в передачах к металлообрабатывающим станкам, конвейерам, транспортерам и другим машинам, устанавливают управляемые сцепные муфты. Их конструктивное оформление отличается большим разнообразием, но применяют главным образом муфты сцепные кулачковые и фрикционные.

2.1. Кулачковые сцепные муфты

Наиболее простая конструкция муфты с прямоугольным профилем кулачков показана на рис. 8, а; соотношение размеров ее таково: наружный диаметр D ≈ 2,5d; длина ступицы неподвижной полумуфты l 1 ≈ 1,5d, то же подвижной l2 ≈ (2…2,5)d; осевой зазор е ≈ 5…10 мм; число кулачков z=3…5; высота кулачка h ≈ (0,3…0,5)d. Полумуфты должны строго центрироваться на валах, для точности расположения которых служит втулка в одной из полумуфт.

Эти муфты применяют для передачи значительных моментов, включение их возможно лишь при весьма малой относительной угловой скорости (порядка 1 рад/с) или же лучше при полной остановке механизма.

Муфты с треугольными и трапецеидальными кулачками допускают включение на ходу при разности окружных скоростей на среднем диаметре до 0,8 м/с:

• треугольный профиль с углом α=30…40° пригоден для легких передач с небольшим значением Тном, так как при значительных нагрузках кулачки сминаются и изнашиваются за сравнительно короткий срок; число кулачков z≤60, что обеспечивает плавность включения;
• трапецеидальный профиль считают оптимальным для средненагруженных муфт; угол α ≈ 3…10°, число кулачковz=5…12, высота кулачка h ≈ 0,1Dc; ширина кулачка в радиальном направлении b~(1,5…2)h.

На рис. 8, б представлены профили кулачков. Твердость рабочих поверхностей 50…60 HRC.

Рис. 8. Муфта сцепная (а) и применяемые формы кулачков (б)

2.2. Фрикционные сцепные муфты

Фрикционные муфты обеспечивают плавное безударное включение, так как в момент включения нагрузка возрастает с ростом тормозящего эффекта между дисками. Муфта передает вращающий момент за счет сил трения, создаваемых на трущихся поверхностях сцепляющихся звеньев муфты. Давление на трущиеся детали создается с помощью механизмов включения различного вида, которыми можно управлять режимом работы муфты. Наибольшее распространение получили пружинно-рычажные механизмы; для дистанционного управления муфтой удобны гидравлические, пневматические или электромагнитные устройства. Муфты работают как со смазкой, так и без нее.

Дисковая муфта с одной парой поверхностей трения (рис. 9) приводится в рабочее положение прижимной силой Fпp.

При малых вращающих моментах, передаваемых муфтой, оба диска изготовляют из металла; при больших моментах один из дисков облицовывают фрикционным материалом, что позволяет увеличить трение рабочих поверхностей и, следовательно, уменьшить силу прижатия Fпp.

Рис. 9. Фрикционная сцепная муфта

Многодисковая муфта. Для уменьшения силы Fпp и габаритных размеров муфты применяют конструкции не с одной, а со многими парами поверхностей трения – многодисковые муфты (рис. 10).

Рис. 10. Многодисковая муфта

В этих муфтах имеются две группы дисков: внутренние 2 и наружные 3. Наружные диски с D1 соединены с полумуфтой 1, а внутренние c D – с полумуфтой 5 посредством подвижного шлицевого соединения. Правый крайний внутренний диск опирается на регулировочные гайки 4; на левый крайний диск действуют силы нажатия от механизма управления. При этом сила нажатия будет передаваться на все поверхности трения.

Число ведущих дисков выбирают не более 11, так как действие прижимной силы Fпp на последние диски постепенно уменьшается вследствие трения выступов дисков в пазах полумуфт. Толщину стальных дисков принимают 1,5…2,5 мм для муфт со смазкой и 2,5…5 мм – для муфт без смазки. Зазор между дисками выключенной муфты – от 0,2 до 1 мм в зависимости от материала поверхностей трения. Все диски в муфте должны быть параллельными и соосными во избежание их местного повышенного изнашивания и нагрева.

Фрикционные сцепные муфты по форме рабочей поверхности могут быть конусные (рис. 11, а), цилиндрические с пневматическими или гидравлическими шинами (рис. 11, б), колодочные и ленточные, порошковые электромагнитные – когда между полумуфтами в корпусе помещается железный порошок. В зависимости от степени намагничивания порошка в муфте изменяется передаваемый крутящий момент.

Рис. 11. Фрикционные сцепные муфты

Угол α конусной части муфты, соединяющей полумуфты во избежание заклинивания, должен быть больше угла трения ; для чугунных муфт обычно принимают α=8…15°.

Особенности эксплуатации пружинно-кулачкового устройства

Защитный элемент обеспечивает следующие способы восстановления валов:

• Автоматическое при прекращении перегрузок. Вращение продолжается.
• Вручную или специальным механизмом. Такой метод применяется, если дополнительно был установлен запорный механизм. Его монтируют между подвижным диском и пружинным блоком.
• Непрерывная передача вращения. Задействуется, когда остановить работу механизма нельзя. В оборудование дополнительно устанавливают ограничитель хода диска и сигнализацию. При критической ситуации диск перемещается до упора, активирует сигнализацию.

Использование пружинно-кулачковых муфт способствует снижению стоимости и уменьшению размеров машин. Расходы на эксплуатацию тоже снижаются, т.к. растет надежность оборудования.

Классификация муфт

По методу собственного функционирования муфты делятся на

• механичные;
• электрические;
• гидравлические;
• магнитные.

Если есть возможность управления отличают:

• постоянного зацепления;
• управляемые.

Управляемые муфты дают возможность на время рассоединять валы с остановкой вращения либо же без такой. По типу привода они делятся на:

• Механичные. В качестве привода применяется мускульная сила человека.
• Пневматические.
• Гидравлические. Просят наличия на станке или механизме системы гидравлики.
• Электромагнитные. Самые современные, легко интегрируются в цифровые системы управления.
• Самоуправляемые. По достижении конкретного условия (частоты вращения, крутящего момента или самопроизвольного реверса) срабатываем механизм, на время или регулярно расцепляющий валы. Служат в качестве предохранительных устройств. Из-за конструкционной сложности, изготовления и обслуживания вытесняются автоматическими системами с датчиками и электрическим приводом.

По упругости сцепки отличают

• жёсткие, выполняют постоянное зацепление;
• компенсирующие, могут работать в условиях неполной соосности валов;
• упругие (компрессионные муфты), восполняют крутильные или продолговатые колебания и удары, передаваемые от энергетического источника;
• сцепные, управляемые механизмы для коммутации валов, к ним можно отнести кулачково- дисковые и фрикционные муфты.

В трудных случаях используют комбинированные муфты, объединяющие в себе несколько классификационных признаков.

Как соединить валы механизмов?

Для передачи осевого вращения применяются валы, на котором могут крепится различные шестерни и звездочки. Соединение проводится при применении различных методов, к примеру, используются муфты для соединения валов. К их особенностям относятся нижеприведенные моменты:

1. Есть возможность выполнять демонтаж.
2. Существенно упрощается сбор и производство конечного изделия.
3. Многие типы изделий позволяют компенсировать различного рода смещения, которые могут возникать при работе устройства.
4. Устройство может выдерживать существенную нагрузку.

Сегодня детали соединяются между собой при применении технологи сварки крайне редко. Это связано с тем, что вибрация и другое воздействие может стать причиной появления трещин и других дефектов.

Неправильная фиксация может привести к поломке устройства. Изделие выбирается в зависимости от эксплуатационных условий. К примеру, валы могут смещаться в самых различных направлениях.

Предохранительная муфта

Предохранительные муфты – с разрушающимся элементом – цилиндрическим штифтом ( нормаль Р95 – 1, нормаль СКБ-3) или призматической шпонкой; пружинно-кулачковые ( ГОСТ 15620 – 70); пружинно-шариковые ( ГОСТ 15621 – 70); фрикционные дисковые ( ГОСТ 15622 – 70); фрикционные конусные.  

Схемы предохранительных муфт.

Предохранительные муфты ( рис. 3.12) соединяют два вала при нормальных условиях работы и разрывают кинематическую цепь при повышении нагрузки. Разрыв цепи может происходить при разрушении специального элемента, а также в результате проскальзывания сопрягаемых и трущихся частей ( например, дисков) или расцепления кулачков двух сопрягаемых частей муфты.  

Предохранительные муфты ( рис. 5.16) из двух свариваемых полумуфт устанавливают с целью повышения эксплуатационной надежности газопроводов при неуверенности в сварных швах нлн их небезупречности.  

Предохранительные муфты прекращают передачу движения ведомому валу, если момент сопротивления на нем превосходит допустимое значение. Они предназначены для предохранения определенной части механизма от перегрузок различного характера. Действие муфт основано в большинстве случаев на проскальзывании одной части муфты относительно другой вследствие возникновения на ведомом валу крутящего момента более допустимого. Основные типы конструкции: фрикционные, пружинно-кулачковые, пружинно-шариковые, пружинно-роликовые, муфты со срезным штифтом.  

Предохранительная муфта с подвижными иги.

Предохранительные муфты с подвижными штифтами ( рис. 3) имеют подвижные элементы-штифты, которые при перегрузке смещаются, преодолевая усилия иружия. Недостатком таких муфт является их громоздкоеп, особенно лри передаче больших нагрузок, и невозможность при радиальном располояжнии штифтов регулировать осевое усилие пружин.  

Предохранительные муфты применяются в механизмах там, где возможны значительные перегрузки, которые могут привести к поломке отдельных частей машин, а также для защиты от инерционного воздействия значительных масс, возникающего при пуске машины или быстром ее торможении.  

Муфта со срезным штифтом.

Предохранительные муфты целесообразно располагать в непосредственной близости к месту приложения нагрузки.  

Предохранительные муфты применяют в механизмах для ограничения передаваемого момента и предохранения частей машины от поломок при значительных перегрузках, превышающих расчетную и могущих возникнуть в процессе работы и при пуске или резком торможении машины.  

Предохранительные муфты со срезным штифтом ( табл. 13) пригодны при маловероятных аварийных перегрузках. Муфты, представленные в табл. 14, при срабатывании вызывают прощелкиваиие шариков и кулачков или проскальзывание фрикционных дисков. Поэтому эти муфты следует применять при режиме работы с кратковременными само – устраняющимися перегрузками ( например, при пуске машины) или снабжать системой отключения электродвигателя при срабатывании муфты, например, с помощью конечного выключателя, на который воздействует подвижная кулачковая полумуфта.  

Предохранительная муфта 30, соединяющая вал 31 мальтийского механизма с валом 32 привода, имеет своей целью компенсировать моменты несовпадения пазов мальтийского кулачка со своим роликом и шестерни 19 со своим. Кулачок 33 на валу 31 действует на концевой выключатель, блокирующий поворот стола с механизмами подачи инструмента.  

Предохранительная ку лачковая муфта.

Предохранительные муфты устроены так, что при перегрузке происходит проскальзывание соприкасающихся поверхностей ( фрикционные муфты) или проскакива-ние кулачков ( кулачковые муфты), вызывающие разрыв кинематической цепи.  

Используемые в конструкции материалы

Традиционные технологии изготовления муфт базируются на использовании стальных сплавов с антикоррозийными покрытиями. В наши дни также развивается сегмент композитных углеродных материалов, кевларовые элементы и так далее. Самые же технически развитые детали изготавливают из специализированных фрикционных материалов. В частности, к таким можно отнести ретинакс, трибонит и пресс-композит. Первый представляет собой сплав барита, асбеста и фенолформальдегидных смол, дополненных стружкой из латуни. В состав трибонита также входят компоненты нефтепродуктов и композиты, благодаря которым диск фрикционной муфты может эксплуатироваться в условиях водной среды. Прессованные композиты отличаются тем, что в составе их структуры предусматриваются высокопрочные волокна, повышающие износостойкость деталей.

Электрический привод перфоратора

В роли двигателя в конструкции инструмента выступает электрический привод. В перфораторах применяют электроприводы коллекторного типа.

Этапы смазки перфоратора.

Легкие перфораторы, используемые в подсобном хозяйстве, имеют горизонтальное размещение электродвигателя. В отличие от них модели среднего и тяжелого класса, используемые в профессиональной деятельности, обычно собираются с вертикальным размещением силового привода. Однако из правила имеются исключения. Так, например, перфоратор производства фирмы Metabo модель Metabo KHE 96 массой 12 кг, относящийся к классу тяжелых, имеет горизонтальную систему размещения электропривода.

Инструмент, имеющий горизонтальную схему монтажа силового привода, является компактным и удобным для применения в труднодоступных и узких местах. У этой схемы компоновки перфоратора имеется несколько недостатков, среди которых основными являются наличие высокой нагрузки на силовой компонент и плохие условия охлаждения электропривода.

Перфоратор с вертикальной схемой монтажа электросилового компонента предоставляет более комфортные условия его использования. Дело в том, что вертикальное размещение электродвигателя позволяет снизить уровень ударной вибрации и обеспечивает более качественное охлаждение электродвигателя. Кроме того, вертикальная компоновка позволяет придать поршню широкую амплитуду движения, что увеличивает амплитуду движения бойка. Это преимущество достигается тем, что в конструкции с вертикальной схемой компоновки электродвигателя применен кривошипно-шатунный механизм вместо подшипника качения, установленного в инструменте с горизонтальной схемой монтажа электромотора.

Перфораторы с вертикальной схемой способны выдерживать продолжительный режим работы, что недоступно инструменту с электродвигателем, установленным в горизонтальном положении.

Функции и назначение муфт:

1) Соединение валов

2) Смягчение ударов, колебаний, демпфирование вибраций

3) Компенсация осевых, угловых  и продольных смещений

4) Сцепеление и расцепление валов при заданных параметрах.

5) Управление включением исполнительного элемента машины без

остановки двигателя (без отключения питания),  ауткально для предохранительных муфт.

6) Передача определенного вида движения, например однонаправленного как в обгонных муфтах.

7) Ограничение параметров передаваемого движения – скорости или крутящего момента.

Рассмотрим подробнее основные разновидности муфт:

Глухие муфты

Как уже сказано, они не обеспечивают никакого сглаживания погрешностей.

Соединяют нагрухо и 2 вала, две части оборудования работают как единое целое

Жесткие муфты

похожи на глухие, фактически это – синонимы. Однако жесткие муфты могут быть не только втулочной или фланцевой коснтрукции, они могут состоять из полумуфт.

К тому же она может быть жесткой на кручение, но эластичной на смещение валов, или возможны иные комбинации свойств.

Упругие муфты

сейчас наиболее распространены, постоянно разрабатываются новые конструкции, совершенствуется. У них разный принцип компенсации несоосностей – но обычно в основе их действия – упругие элементы, с использование резины, полиамида, нейлона и др., они наилучшим образом справляются со своей задачей.

Существуют также металлические упругие элементы, например – пружины и пакеты пружин, пластины, стержни и т.п. Они работают на кручение или на изгиб.  Их применяют только при очень больших моментах, так как при малых и средних гораздо эффективнее использовать неметаллические.

Различают постоянной и переменной жесткости.

Переменная степень жесткости у тех, что с неметаллическими элементами. (они не подчиняются закону Гука). А также – с металлическими, степень деформирования которых ограничивается конструкцией.

Зубчатые муфты

Механически компенсируют все виды смещений за счет боковых зазоров в зацеплении и специальной обточки зубьев.

Простая зубчатая муфта состоит из двух полумуфт с наружными зубьями и разъемной обоймой с двумя рядами внутренних зубьев.

Допускаемые смещения валов определяют из условия, чтобы углы между осью обоймы и осью одного или другого вала были не больше 1° 30′

Также при активной работе данного устройства происходит скольжение при соприкосновении зубьев и их износ.

Применяют в широком диапазоне моментов.

Предохранительные муфты

Защищают оборудование от поломок и перегрузок, срабатывают, когда превышается момент. Мы предлагаем предохранительные фрикционные муфты. Принцип ее работы в том, что звездочка, установленная между двумя фрикционными дисками, при  достижении критического момента начинает проскальзывать. Сам предельным момент настраивается поджатием пружины.

Также есть множество прочих видом муфт, не столь растпростарненных, как эти большие группы.

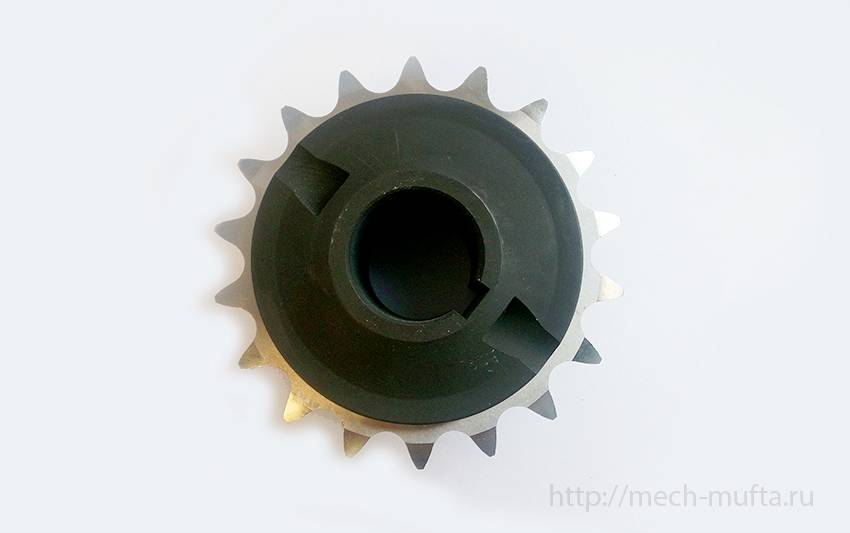

Предохранительная фрикционная муфта

Безопасность эксплуатации

Перфоратор – электромеханический инструмент, поэтому пользоваться им нужно, соблюдая меры безопасности.

1. Перед началом работы нужно убедиться в целостности электрического шнура. Поврежденная вилка или изоляция на шнуре могут привести к поражению электрическим током. Трещины на корпусе также могут послужить источником опасности.
2. Сменные насадки должны надежно крепиться, в противном случае во время работы они могут выскочить из патрона и нанести травму.
3. Сверлить материал нужно, не прикасаясь к вращающейся части инструмента: острые кромки легко повреждают руки и другие части тела.
4. Насадки при вращении сильно нагреваются, поэтому после окончания работы нельзя прикасаться к ним голыми руками во избежание ожогов.

Правильно работать электроинструментом — значит сохранить здоровье. Обязательно следуйте правилам безопасности и одевайте средства индивидуальной защиты: перчатки, маску или очки, специальную рабочую одежду.

Фрикционные

Предохранительные муфты редукторов этого типа считаются самыми простыми. Они подходят для работы при коротких перегрузках от ударного воздействия. Их используют в комбинации с фланцами, звездочками, шкивами. При штатном усилии устройство передает нагрузку за счет сжатия фланцев и ступицы. Если же показатели силы превышают допустимые, фланец прокрутится по втулке. Допустимый уровень силового момента зависит от местоположения и количества пружин. Конструкция предохранительных муфт:

• ступицы;
• фрикционные накладки;
• втулки;
• стопорные винты;
• подвижный нажимной диск;
• тарельчатые пружины;
• датчики вращения (не входят в стандартный комплект поставки).

Вращательный датчик позволяет отрегулировать время проскальзывания соединения. Это сведет к минимуму повреждения. Проскальзывание завершается автоматически, но при этом механизм продолжает работать. Ступицу часто заменяют игольчатым подшипником. Такая модификация необходима, если скорость скольжения и радиальные нагрузки высокие, а требования к местоположению вала и привода очень строгие. Диапазон момента силы современных предохранительных соединительных элементов – от 2 до 50000 Нм, а валовый диаметр – до 200. Скорость проскальзывания падает с увеличением размера защитного устройства.
