Правка дисковых пил по дереву

Принципы и углы затачивания

На кромках пилы находятся четыре главных угла заточки. Они вместе с формой зуба могут выступать главными эксплуатационными характеристиками инструмента. Для описания каждого зуба используются:

• Передний и задний угол.
• Углы среза передней и задней поверхности.

Эти характеристики могут зависеть от вида и веса циркулярной пилы, её предназначения, а также плотности конкретной поверхности.

Углы заточки на схеме

Основываясь на параметрах, указанных выше, можно разделить все циркулярки на несколько видов:

1. Для прорезания продольных отверстий. При совершении этой задачи следует использовать передний угол заточки от 15 до 25 градусов.
2. Для совершения поперечной резки. В этой ситуации передний угол может варьироваться от 5 до 10 градусов.
3. Универсальная заточка. Для совершения любых операций пилы затачиваются под углом в 15 градусов.

Размер затачиваемого угла устанавливается не только от направления движения пилы, он также связан с материалом заготовки. Если требуется прорезать очень твёрдые материалы, то следует выбирать наименьший угол. Для работы с более мягкими изделиями угол увеличивается.

Существует два доступных метода заточки дисковых пил — ручной и при помощи станка. Чтобы в домашних условиях заточить диск правильно, необходимо учитывать некоторые нюансы.

Ручной способ

Особые станки для затачивания кромок пилы редко применяются в бытовых условиях, потому что их стоимость высока. Поэтому при отсутствии такого приспособления, можно справиться с заточкой подручными приспособлениями, например болгаркой. При этом запрещается держать круг в руках, ничем его не зафиксировав. В противном случае не получится добиться достаточного угла среза для дальнейшей работы с материалом.

Чтобы надёжно зафиксировать круг в верном положении, применяют плоскую подставку.

Некоторые особенности:

1. поверхность подставки совпадает с уровнем оси заточного диска;
2. на ней зубчатый круг помещается таким образом, чтобы плоскость затачивания стала перпендикулярной полотну пилы;
3. конструкция устройства дополнена поворотным шарниром.

Подставка поможет комфортно расположить диск пилы для обработки относительно абразивного материала. Перед началом работы проводится чёткая разметка. Для этого используется цветной маркер. Им рисуют линии, которые позволят заточить элемент под нужным углом. Тиски помогут надёжно закрепить диск на поверхности.

Видео заточки диска для циркулярной пилы болгаркой:

С помощью станка

Когда у мастера есть доступ к специальному точильному станку, обработка элементов происходит быстро и эффективно. Это приспособление имеет небольшие размеры, поэтому работать с ним комфортно и новичку. Не возникнет проблем даже при применении в бытовых условиях.

При покупке такого устройства смотрят на абразивный круг. Для его выбора учитываются отдельные нюансы:

• Лучше всего приобрести круг, сделанный из эльбора с алмазным напылением, или из зелёного карбида кремния;
• Если затачивается твердосплавный диск, даже при применении станка могут возникнуть проблемы.

Сам процесс использования станка для заточки предельно прост. Оператор должен удобно расположить диск на устройстве и зажать его с использованием специального фиксатора. Перед началом работы рекомендуется отметить маркером первый зуб. Это поможет не запутаться во время заточки, и не проверять зубья, которые уже подверглись обработке. Для выбора угла заточки на устройстве предусмотрен специальный измеритель. На нём следует установить необходимый угол, после чего устройство выполнит задачу самостоятельно.

Циркулярная пила — полезный инструмент, без которого не обойтись при строительстве. Она помогает делать прорези в поверхностях, а также изменять их форму и размер. Для затачивания дисков используют специальные станки или подручные материалы. Сделать работу собственными руками не так сложно, нужно придерживаться перечисленных рекомендаций и не бояться.

Заточка диска с победитовыми напайками:

Станки среднего диапазона от 30 до 150 тыс. рублей

Средний ценовой диапазон заточных станков для дисковых пил включает в себя оборудование как китайского, так и российского производства

Среди них обращает на себя внимание модель УЗС-2, которая имеет вертикальную компоновку и предназначена для работы с дисковыми пилами большого диаметра (до 1200 мм). У всех этих станков предусмотрена возможность обработки косых зубьев наклонным абразивным кругом

№	Модель	Макс. диаметр (мм)	Мощность привода (Вт)	Вес (кг)	Тип управления	Цена (руб.)
1	MF 126A	600	370	45	ручное	33 000
2	УЗС-2	1200	550	80	ручное	36 000
3	CЗТП-600Т/600 ТМ	70	250	55	ручное	50 000
4	ТчБК	560	370	130	ручное	110 000

Пильные диски «показывают зубы»

Мировая практика показывает, что на пильном оборудовании правят инструмент задолго до износа твёрдосплавных наконечников. Однако на отечественных предприятиях пильные диски зачастую доводят до полной непригодности.

А виной всему недальновидность руководителей, которые экономят на заточке и обслуживании пильного инструмента. А между тем, тех, кто видит в восстановлении пильных дисков рациональное зерно, становится всё больше.

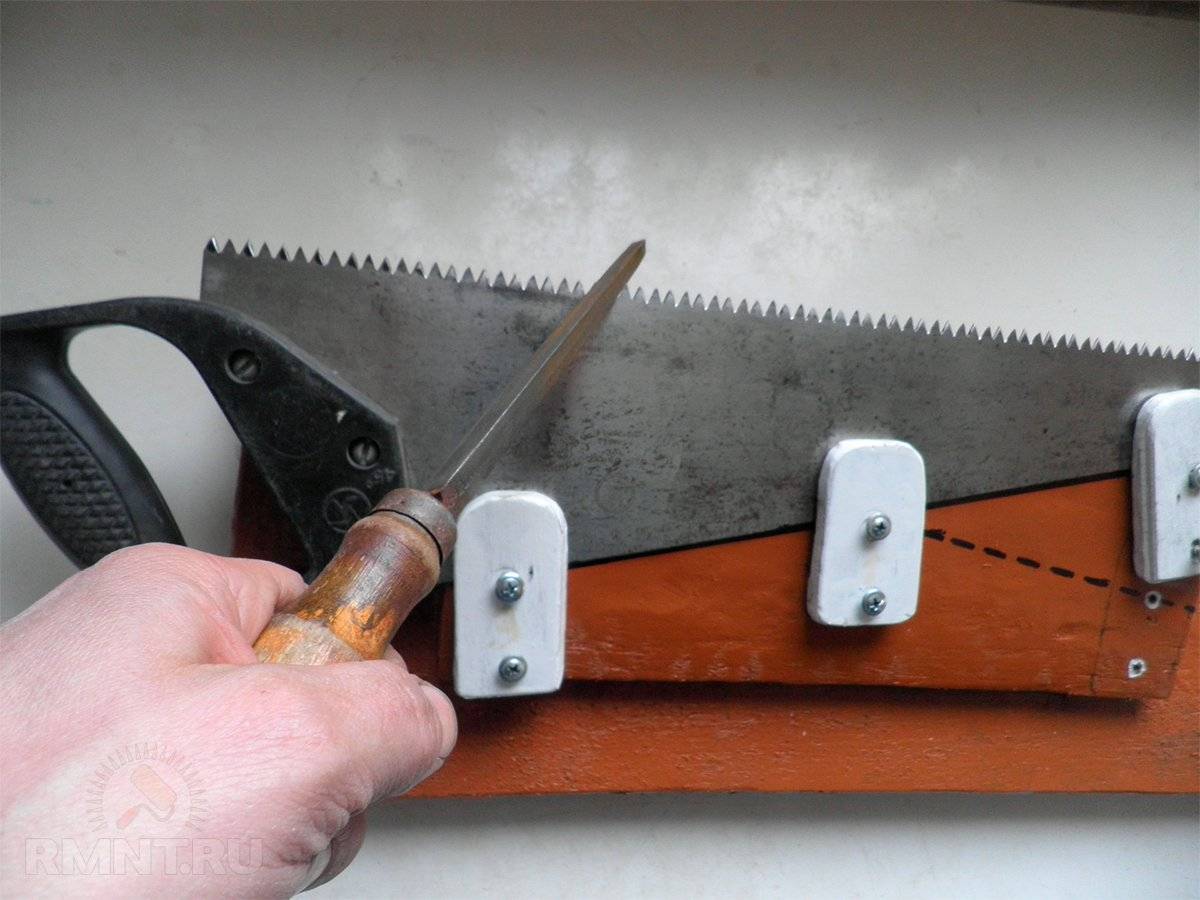

Как и любой инструмент, ручные ножовки нуждаются в уходе и обслуживании. Обеспечить высокую точность и чистоту реза можно лишь при том условии, что зубья правильно заточены и разведены. Для этого не нужно специального оборудования, достаточно простейшего инструмента и базовых знаний.

Раздел

• Ландшафтный дизайн
• Для дачи
• Потолки
• Кухни
• Фундамент
• Вентиляция
• Офисная мебель
• Оборудование
• Ремонтные работы
• Предметы интерьера
• Отделка
• Инструмент столяра
• Строительство
• Материалы
• Декоративная обработка
• Шумоизоляция в квартире
• Детская мебель
• Материалы
• Корпусная мебель
• Электрика
• Дизайн
• Спальни
• Ремонт мебели
• Мягкая мебель
• Выбор мебели
• Новости
• Отделка мебели
• Своими руками
• Производство мебели
• Водопровод
• Резьба по дереву
• Встроенная мебель
• Двери
• Отопление
• Клей для дерева
• Полы
• Интерьер
• Выпиливание по дереву
• Мебель для ванной
• Разное
• Окна
• Крыша
• Стройматериалы
• Пороки древесины
• Медицинская мебель
• Видео

Основные методы заточки

Восстановить остроту зубьев режущего элемента дисковой пилы помогают несколько методов – классический, ручной и автоматизированный. В первом случае нужны тиски, во втором – напильник и надфили с алмазным напылением. Заточка с использованием станка считается самой простой процедурой, но требует хороших материальных вложений на покупку оборудования.

Заточка дисковой пилы: классический метод

Затачивать диск начинают с задней поверхности, передняя при этом остается в неизменном положении. Круги при этом можно не снимать с пилы или установить его в тисках. В первом случае станок обязательно отключают от сети. Порядок и принцип действий в обоих случаях идентичны. Диск фиксируют 2 брусками, которые плотно прижимают к зубьям, в одном положении, что позволяет избежать движения обрабатываемого элемента. Боковую сторону первого зубца, подлежащего заточке, отмечают маркером.

По окончании процедуры обязательно проводят проверку работоспособности диска путем распила ненужной заготовки. При этом контролируют работу пилы. Отсутствие посторонних шумов, запаха гари и неровного движения обрабатываемого материала указывает на правильное выполнение операции. Если отмечается посторонний скрип, то рекомендуют закрепить фломастер возле пилы и медленно проворачивать диск. Такая манипуляция покажет, где высота зубьев меньше или больше, чем у остальных.

Как станком заточить диск

Применение специальных станков позволяет быстро и легко поточить циркулярную пилу. Главной задачей выступает контроль за углом подачи диска. Оператор выставляет его 1 раз, а затем перемещает зубья в область обработки, легко прижимая их плоскости к точильному кругу.

Самый простой станок состоит из следующих конструктивных элементов:

• двигатель с системой крепления заточного круга;
• направляющие с перемещаемой подставкой, которая подает полотно пилы в рабочую область;
• фиксатор режущего элемента пилы, удерживающий инструмент в неизменном положении при подаче к заточному кругу.

Перед проведением заточки диск обязательно обеззараживают.

Для заточки есть специальные станки

Ручной способ

Ручной напильник используют для заточки стальных дисков, так как при обработке режущей кромки элементов с победитовыми напайками сложно выдерживать правильный угол. Процедуру проводят, как и в предыдущем случае, после выполнения разводки зубьев.

Ознакомившись со следующими действиями, вы поймете, как точить циркулярку ручным способом:

1. Режущий элемент зажимают в тисках или струбцине между 2 деревянными брусками длиной 100 мм и сечением 50х50 мм, чтобы поверхность находилась в горизонтальном положении.
2. Маркером отмечают первый зуб, который подлежит обработке.
3. Берут напильник, толщина которого позволяет ему свободно проходить в проемы между соседними зубьями.
4. Точильный инструмент прикладывают одной стороной к обрабатываемой поверхности, а другой – к бруску.
5. Медленными движениями с одинаковым усилием осуществляют заточку каждого зуба.

Применение такого метода считают рациональным при нечастом использовании пилы, так как осуществлять заточки в сравнении с другими способами намного труднее и дольше. При частой эксплуатации инструмента лучше приобрести специальный станок.

Обзор самых популярных устройств

Моделей станков для точения дисковых пил очень много, поэтому имеет смысл рассмотреть самые популярные модели.

JMY8-70

Предназначен для деревообрабатывающих компаний, где детали и заготовки выпиливают дисковыми пилами. Благодаря этому станку можно поддерживать в идеальном состоянии диск пилы, что повысит производительность и качество обработки древесины.

Основные характеристики:

• напряжение питающей сети – 220 V;
• мощность электродвигателя – 250 Вт;
• скорость вращения точильного круга – 2850 об/мин;
• тип электромотора – асинхронный;
• диаметр шлифовального круга – 125 мм;
• диаметр затачиваемых дисков пил – 80-700 мм;
• угол поворота заточного диска (вправо-влево) – 45/30°;
• масса – 30 кг.

Преимущества:

• использование алмазного диска позволяет длительно эксплуатировать станок без техобслуживания;
• довольно прочное литое основание позволяет добиться высокой точности заточки;
• за счет резиновых вставок под основанием, эффективно гасится вибрация и шум;
• легко регулируется.

Недостатки:

• ручная настройка;
• отсутствует система охлаждения.

КРАТОН SBS-600

Подходит для деревообрабатывающих предприятий, так как позволяет затачивать пильные диски диаметром 160-600 мм. Оснащен удобным поворотным механизмом и специальной шкалой.

Основные характеристики:

• напряжение – 220 V;
• потребляемая мощность – 370 Вт;
• скорость вращения абразивного круга – 2800 об/мин;
• тип электромотора – асинхронный;
• диаметр абразивного круга – 100 мм;
• диаметры затачиваемых дисков – 160 — 600 мм;
• посадочный диаметр диска – 20 мм;
• передний угол заточки – 0-30°;
• задний угол заточки – 0-30°;
• размеры без упаковки – 480х900х205 мм;
• масса – 45 кг.

Преимущества:

• ременная передача. Благодаря ей удается защитить электродвигатель от перегрузок и уменьшить шумность станка;
• жесткая и прочная конструкция;
• предусмотрена регулировка под требуемые углы заточки;
• имеет защиту от травм;
• небольшие размеры. Благодаря компактным размерам станок удобно монтировать и обслуживать в процессе эксплуатации.

Недостатки:

большой вес.

Калибр ЭЗС-65МФ 11512

Это многофункциональный точильный станок рассчитан на бытовое использование, так как предназначен для точения лезвий ножей, пил и сверл.

Большая скорость вращения рабочего органа позволяет быстро и качественно заточить любой режущий инструмент.

Основные характеристики:

• напряжение – 220 V;
• потребляемая мощность – 65 Вт;
• скорость вращения абразивного круга – 6000 об/мин;
• диаметр абразивного круга – 49.3 мм;
• посадочный диаметр пильного диска – 7.5 мм;
• размеры в упаковке (ДхШхВ) – 218х200х172 мм;
• масса – 1,6 кг.

Преимущества:

• предусмотрен прозрачный экран для защиты работника от пыли, искр, металлической и абразивной крошки;
• в станине станка имеются отверстия для надежного крепления двигателя и других узлов;
• не требуется сервисное техобслуживание;
• небольшая цена.

Недостатки:

не предусмотрена регулировка угла заточки.

КАЛИБР ЭЗС — 110Дм

Профессиональный электрический заточной станок, позволяющий быстро и качественно точить зубья пильных дисков диаметром 90 — 400 мм. Электромотор станка закрыт кожухом, что защищает его от пыли, грязи и механических повреждений.

Основные характеристики:

• потребляемая мощность – 110 Вт;
• скорость вращения точильного диска – 5300 об/мин;
• размеры точильного круга – алмазный:100х2,5х20мм; керамический: 100х6,0х10 мм;
• допустимый диаметр пильного диска – 90-400 мм;
• угол поворота заточного блока (влево/вправо) – 25/25°;
• напряжение сети – 220 V;
• тип электромотора – однофазный коллекторный;
• размеры в упаковке (ДхШхВ) – 365х275х295 мм;
• масса – 2,4 кг.

Преимущества:

• низкая цена;
• просто настраивается;
• имеет простое управление;
• не требует сервисного обслуживания;
• большой срок эксплуатации.

Недостатки:

большие зазоры в сопряженных соединениях.

В общем, затачивать дисковые пилы несложно, нужно только знать, как это правильно делается и с помощью какого оборудования. Для затачивания в домашних условиях можно изготовить небольшой станок из болгарки или точильного станка, это позволит сэкономить семейный бюджет. Для небольших предприятий имеет смысл купить рассмотренные в статье популярные модели.

Способы заточки

Вы можете использовать заточной станок для пил или подручные приспособления.

Существует три основные методики заточки, где используется определенное приспособление, и соблюдаются правила обработки дисков. Какая из них самая правильная, сказать сложно. Опробовав каждую методику, вы сможете сделать определенные выводы для себя.

Заточка бывает:

• Классической;
• Полнопрофильной;
• Заточка граней зубцов.

Про каждую из них расскажем отдельно.

Классическая

Данная методика заточки используется давно, из-за чего и получила свое название.

1. Заточка начинается с задней поверхности диска.
2. Переднюю часть, набегающую на материал при резке, остается в своем неизменном положении.
3. Обработку можно осуществлять непосредственно на дисковой пиле или снять пильный круг, установив его в тиски.
4. Если затачиваете на циркулярке, обязательно отключите станок от питания.
5. Для фиксации диска воспользуйтесь парой брусков, которые закрепят круг словно клинья. Бруски должна быть плотно прижаты к изделию, чтобы не допустить его движения при точении.
6. Фломастером нанесите метку на первый зуб, с которого вы будете начинать.
7. Выполните на первом зубе определенное количество движений точильным приспособлением. Запомните их количество.
8. Для всех последующих зубцов повторяйте аналогичные по количеству и интенсивности движения.
9. По завершению заточки обязательно проверьте работоспособность обновленной своими руками пилы. Если не возникает постороннего шума, вибраций и дисковый станок ведет себя стабильно, вам удалось правильно выполнить работу.

Альтернативные решения

К альтернативным способам заточки относятся те два метода, о которых мы описали выше. Они являются достаточно эффективными, потому часто применяются мастерами.

1. Полнопрофильная обработка пильного диска. Среди всех методов точения этот способ можно считать самым точным и высококачественным. Это обусловлено тем, что для полнопрофильной заточки применяют специализированные точильные станки. Специальный круг выбирается по размеру и за один подход проходит все впадину между зубами диска, захватывая при этом поверхность соседней режущей кромки. Подобная методика точения пильных дисков позволяет избежать вероятности деформации зуба круг. Единственный недостаток способа заточки заключается в том, что для обработки пил разного профиля потребуется использовать соответствующие разные круги.
2. Точение граней зубцов. Популярность данного метода точения инструментов циркулярных пил объясняется тем, что его можно использовать на профессиональном уровне и в обычных домашних условиях. Если заточка осуществляется с помощью станка, вам потребуется приобрести соответствующие абразивные круги, соответствующие параметрам ваших пильных дисков. Но оптимально для большинства владельцев циркулярных пил задействовать домашний способ обработки. Это обусловлено тем, что зачастую не требуется проводить большой объем работ, а вся обработка режущих кромок осуществляется надфилем. Чтобы эффективно заточить изделие, порой достаточно провести 4-5 движений качественным надфилем. Так зубцы приобретут необходимую степень остроты.

Опыт — это полезная вещь, благодаря которой можно избежать целого ряда ошибок, характерных для новичков

Потому обращать внимание на советы специалистов очень полезно, если вы хотите достичь положительного для себя результата при точении дисковой пилы

• Всегда используйте защитные очки. Это правило почему-то многие игнорируют, из-за чего потом страдают сами же мастера. Потому перед началом заточки обязательно наденьте все необходимые средства защиты;
• Не пытайтесь удалить больше металла, чем требуется. Снимайте ровно столько, чтобы удалить все имеющиеся трещины, заусенцы и неровности;
• Во время точения диск обязательно удерживайте в неизменном положении;
• Если диск не точили давно, придется снять больший слой металла;
• Соблюдайте идентичность всех зубов по форме и высоте.

Изначально кажется, что заточка — технологически сложный процесс. Но получив небольшой опыт, вам удастся легко затачивать круги дисковых пил.

Заточка пильных дисков необходима для любого инструмента, используемого для обработки древесины. Она производится в случае снижения качества распила и требует соблюдения основных правил, так как на период эксплуатации пилы влияет и грамотность исполнения заточки.

Теоретическая часть

Чтобы обеспечить высокое качество реза нужно понимать механизм воздействия кромок зубьев ножовки на обрабатываемый материал. В отличие от стали и пластика древесина — материал неоднородный, именно из-за этого качества и были разработаны несколько видов пил, отличающихся профилем зубьев, углом их заточки и степенью развода. Все разновидности ножовок по дереву, их характеристики и технические данные указаны в ГОСТ 26215–84.

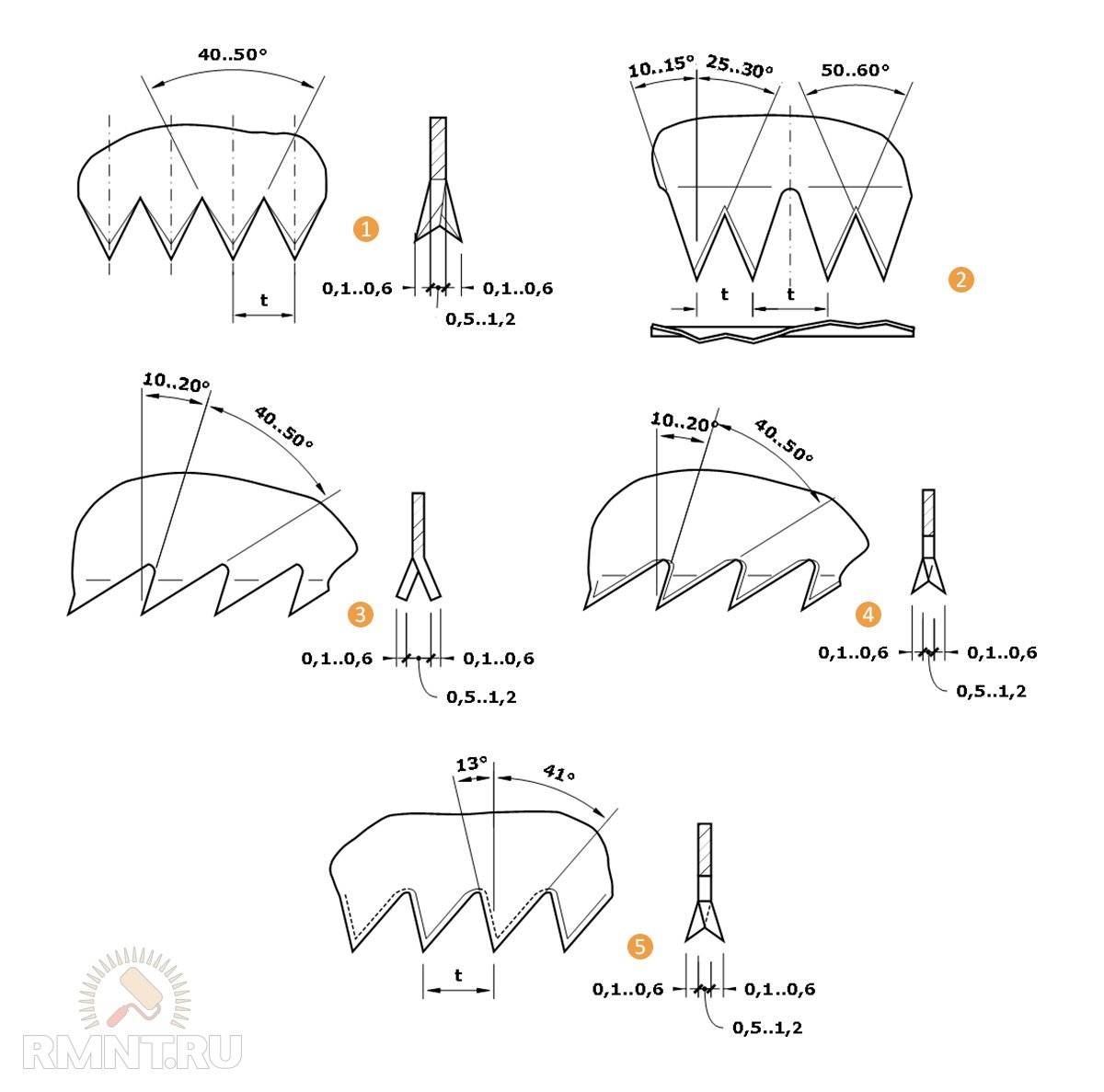

Основные типы зубьев ножовок по дереву. 1 — для поперечной распиловки Тип 1; 2 — для поперечной распиловки Тип 2; 3 — для продольной распиловки Тип 1; 4 — для продольной распиловки Тип 2; 5 — для универсальной распиловки

Существует три типа ножовок: для поперечного, продольного распила, а также универсальные. Основное отличие заключено в принципе резания: при распиловке древесины поперёк волокон на пути зуба встречаются фрагменты разной плотности. С одной стороны, это обстоятельство играет на руку: образующаяся стружка имеет меньший размер и легко удаляется из зоны контакта, что допускает наличие заточки с обеих сторон зуба для пиления, как в прямом, так и в обратном направлении подачи. С другой стороны, резание поперёк волокон происходит отчасти на удар, соответственно необходимы более тупые углы спусков режущих кромок.

Пиление древесины вдоль волокон можно охарактеризовать как повторяющиеся циклы микрострогания. Усилие, оказываемое на зуб, в этом случае равномерное, поэтому зубья имеют асимметричную форму и направлены острием в сторону резания. При этом кромка, образующаяся при вершине зуба, направлена строго перпендикулярно плоскости полотна. При пилении вдоль волокон образуется удлинённая стружка, отвод которой из зоны контакта затруднён. Также при продольном резании отмечается большее выделение влаги, смол и клейких веществ, что в сочетании с первым фактором не допускает пиления в обоих направлениях. Снятие стружки происходит при прямой подаче инструмента: перпендикулярное направление кромки способствует выбросу опилок в сторону пиления. При обратном движении обеспечивается удаление остатков стружки и самоочистка кромок.

Зубья всех типов ножовок имеют разводку, они поочередно наклонены в разные стороны от продольной оси полотна. За счёт этого в продольном профиле ряда зубьев ножовки образуется некое подобие ласточкиного хвоста — два набора режущих клиньев, сформированных остриями режущих кромок зубьев. Соответственно на дне пропила ножовка формирует две канавки, чем обеспечивается равномерный ступенчатый съём и эффективный отвод стружки.

Зубцы — критерий выбора диска

В первую очередь при подборе обращают внимание на количество зубцов. Именно оно указывает на предназначение оснастки

Твердосплавные круги с небольшим числом зубцов отлично подходят для грубого продольного пиления самых разных пород дерева, раскроя прессованных листов. Если резать ими поперек волокон — линия будет неаккуратная.

Геометрия заточки

форма заточки зубцов монолитных дисков: вверху — прямая, внизу — изогнутая

Это важный параметр, влияющий на скорость и чистоту работы круга. Твердосплавные диски. Чаще всего можно встретить трапециевидные или прямые, плоские зубцы или чередующиеся.

Если говорят о положительном или отрицательном угле заточки зубцов, имеется ввиду угол между радиусом диска и режущим краем. От угла зависит, насколько чисто и быстро будут раскроены заготовки из различных материалов.

Прямая заточка подходит для грубых работ, например, продольного пиления. Она обеспечивает ускоренный ход в толще дерева, при невысоком качестве.

Чередующаяся заточка подходит для пиления поперек и вдоль разнообразных типов древесины, прессованных плит, пластиков, фанеры.

Отрицательная заточка при чередующемся наклоне хороша для аккуратных работ по прессованным плитам, бревнам, пластикам, мягким металлам.

Трапециевидная заточка не используется для распила древесины. Такая форма зубцов предохраняет материал от расщепления: зубец в форме трапеции пилит «начерно», а идущий далее плоский выравнивает кромку, обеспечивая аккуратность и чистоту. Используют расходники с такой заточкой для работ по ламинату, прессованным плитам, металлу и пластмассе.

Более редкая заточка с перемежением прямо заточенных и косых резцов. Подобные диски выдержат даже недлительную работу по бетону.

Монолитные диски. Их затачивание происходит по более простым схемам:

• прямая — зубцы затачиваются наподобие ножовочных;
• изогнутая — у каждого зубца сверху «спинка».

Прямая заточка хороша для аккуратной работы вдоль и поперек по разным типам древесины. Изогнутая — для ускоренного продольного и поперечного пиления только мягких материалов.

Для продольного пиления мерзлой древесины хороши пилы с прямой заточкой, усиленным корпусом и повышенной шириной пила. Для работ по сухому материалу лучше выбирать диски с наклонной чередующейся задней кромкой.

Тонкие диски пилят быстрее, тратят меньше энергии, после них меньше отходов — опилок. Однако при грубой работе они лопаются, поэтому толщина выбирается в зависимости от характера работ.

Видеоролики о дисках для погружных и циркулярных пил:
