Поршневой насос: принцип работы, устройство, действие

Устройство и принцип действия

Подобное оборудование состоит из следующих узлов и деталей:

в цилиндрическом блоке расположены поршни;
есть основной или ведущий вал;
шатуны;
распределительное устройство;
упорный диск.

В результате движения поршней в цилиндре происходит всасывание и выталкивание жидкости. Стыковка с всасывающей и подающей линией происходит через специальные отверстия в распределительном приспособлении. Чтобы избежать неисправностей, цилиндрический блок выполнен так, что он плотно прижимается к распределительному механизму. Для большей надёжности отверстия этого механизма разделены с помощью уплотняющих перемычек. Для уменьшения гидроудара эти перемычки укомплектованы дроссельными канавками. Благодаря им давление рабочей среды в цилиндрах повышается плавно.

Типы поршневых установок

Поршневые насосные устройства имеют разные модификации. Так, аппараты бывают в вертикальном либо горизонтальном исполнении, с ручным и механическим приводом.

По типу рабочего элемента, вытесняющего жидкость, среди агрегатов выделяют:

1. Поршневые, где поршень представлен в форме диска.

2. Плунжерные. Поршень представлен в форме пустотелого длинного цилиндра.

3. Диафрагмовые. Перекачиваемый продукт от поршня отделяет диафрагма, а в цилиндрическую камеру залита эмульсия либо масло. Аппараты применяют для перекачки агрессивных веществ, строительных растворов, продуктов с примесями.

По способу действия аппараты выпускают:

1. Одинарного действия.

2. Двойного. Имеют 2 рабочие камеры, каждая оснащена нагнетающим и всасывающим клапаном, что значительно снижает пульсацию потока.

3. Дифференциальные поршневые устройства. Также имеют 2 камеры, но одна из них лишена клапанов. Поток жидкости становится еще более равномерным.

По размеру поршня:

с большим диаметром поршня (свыше 150 мм);
со средним (50–150 мм);
с малым (до 50 мм).

По степени быстроходности рабочего элемента выделяют:

тихоходные устройства (совершают 40–80 двойных ходов ежеминутно);
средней быстроходности (50–80 ходов);
быстроходные (150–350 ходов).

Плунжерный насос: принцип работы, типы и применение

Старое насосное оборудование, предназначенное для перекачки воды, постепенно устраняется из домашней обстановки и производственных условий. Теперь вместо традиционного поршневого устройства используется плунжерный насос, направленный на смешивание различных компонентов жидкости и правильно их дозирующих. Часто даже в бытовых условиях возникает потребность в создании раствора из нескольких жидких компонентов. В таких случаях механизм будет отличным помощником.

Особенности конструкции и принцип действия

Фирменный плунжерный насос

По своим особенностям устройство относят к классу гидравлических механизмов. Все эти конструкции подразделяются на объемные и необъемные и являются разновидностью поршневых агрегатов. Единственным отличием насосов является установленный во внутрь цилиндрический поршень для работы, называемый плунжером. В процессе работы металлический стержень не имеет контакта со стенками корпуса насоса. В этих инструментах дозировочного типа плунжеры соответствуют качествам прочности, долговечности и герметичности.

Работоспособность установки основывается на движении цилиндрического поршня (плунжера). Если этот механизм поступательно двигается в правую сторону, давление снижается в механизме, в то время, когда его показатели во всасывающей трубе сохраняются на должном уровне. Если плунжер направляется в противоположную сторону — происходит обратный процесс действия.

Важно! Если происходит смена уровней давления плунжерного механизма, возможно появление пульсирующих движений, что небезопасно для дальнейшей работоспособности конструкции. Для этих случаев характерно устранение проблемы

Разновидности плунжерных насосов и их характеристика

Каждое насосное оборудование для воды разделяется на типы, благодаря которым использование агрегатов становится более удобным, а особенность действия практичной. Доказано, что водные плунжерные насосы действуют на подобие поршневого агрегата, поэтому их разновидности могут быть схожими. По конструкционным особенностям водный насос подразделяют на:

Конструкция плунжерного насоса чертеж

горизонтальный;
вертикальный;
многоплуженный или одноплуженный;
по типу управления: автоматические или ручные;
с обогревом и без;
многоцилиндрованные и с одним цилиндром;
с герметиком на цилиндрах.

Теперь по порядку рассмотрим принцип конструкции перечисленных разновидностей.

В плунжерных установках горизонтального действия, рабочим механизмом служит пускательный клапан, который не требует специальной обработки цилиндра, как это случается в насосе традиционного поршневого типа. Конструкция уплотнена при помощи сальника, за счет чего увеличивается функциональность цилиндра.

В вертикальном типе жидкостного насоса рабочим механизмом служит пустотельный стакан. Конструкция подвержена длительной работе из-за установленного уплотнителя. В случае разбалтывания механизма его легко подтягивают, а при необходимости проводят замену сальника. Его применение сосредоточено в рабочих отраслях.

Присутствие рубашки обогрева необходимо для действия охлаждения системы. Это позволяет осуществлять работу таким насосом непрерывно, при отсутствии подобной функции рекомендуется для жидкостного агрегата составлять индивидуальный режим работы.

Промышленный плунжерный насос

Многоплунжерные насосы отличаются от одноплунжерных количеством вращательных механизмов, если в одиночном насосе присутствует всего один стержень, то во втором их насчитывается более трех.

Плунжерный жидкостный насос может быть оснащен автоматической или ручной комплектацией. От этого зависит каким будет принцип управления установкой. Также устройство различают по количеству цилиндров и присутствие герметичного слоя на них.

Внимание! Дозирующий насос должен отвечать всем характеристикам, которые указаны по отношению к нему в паспорте. В противном случае, установка считается неработоспособной. При обнаружении в насосе неполадок, обязательно прекратите его использование

При обнаружении в насосе неполадок, обязательно прекратите его использование.

Сфера использования плунжерных насосов и их назначение

На сегодняшний день, насос поршневого типа (плунжерный) широкого действия, применяется во всех промышленных сферах и для определенных бытовых целей. Некоторые установки предназначены для откачивания агрессивных загрязнений и жидкостей. Отдельные агрегаты специализируются на перекачивании воды в технических агрегатах и участвуют в системе охлаждения.

Разновидности проверок по степени тщательности

Существует два вида осмотра ОТ.

Поверхностный. В прямом смысле этого слова. При проведении подобной процедуры, визуально оцениваются такие показатели прибора:

наличие/отсутствие повреждений механического происхождения (вмятины, сколы, царапины);
готовность к работе предохранителя;
исправность манометра и уровень давления;
целостность шланга;
прочность крепления ОТ;
гарантийный срок.

Помимо оценки внешнего вида прибора, во время поверхностного осмотра анализируется доступность его расположения.

Полный, он же тщательный осмотр огнетушителя. Подразумевает исследование состояния вещества внутри прибора, а также его механики. Правила его проведения отличаются в зависимости от типа ОТВ.

Устройство и принцип работы пластинчатого насоса

Иногда возникает необходимость в перекачке смесей, которые начинают густеть при снижении температуры, поэтому требуется особое насосное оборудование, способное обогревать транспортируемую массу и не давать ей загустевать. С этой задачей может справиться пластинчатый насос, который имеет специальную рубашку для обогрева рабочей смеси. Этот агрегат может перекачивать разные типы веществ: с содержанием абразивных частиц, кашицеобразные, с примесью посторонних мелких включений, смол и различных клейких смесей. Насос может выкачивать жидкости через шланг, погружённый в ёмкость. Этот агрегат имеет повышенную всасывающую силу и может функционировать с одинаковым усилием в двух направлениях.

Характерные признаки шестеренных насосов

Во всех шестеренных насосах:

присутствуют три основных элемента — неподвижный статор и вращающиеся ротор и замыкатели
герметично разделены всасывающая и нагнетательная камера за счет одновременного замыкания статора, ротора и замыкателей
подача осуществляется посредством создания во всасывающей камере объема, герметично отсекаемого замыкателем
образуется защемленный объем
распределение жидкости во всасывающей и нагнетательной полостях — щелевое, а значит отсутствует потребность в золотниках и клапанах
замыкатели имеют одну степень свободы
подача жидкости неравномерна, присутствует пульсация подачи
подача насоса не зависит от нагрузки

Многие из этих особенностей характерны и для других объемных гидравлических машин, что не удивительно ведь шестеренные насосы и являются объемными.

Вал и подшипники

Какой бы вид колеса не применялся, он закреплен на вращающемся валу. Вал должен быть закреплен в корпусе подшипниками одним из 2 способов:

Консольно
Симметрично

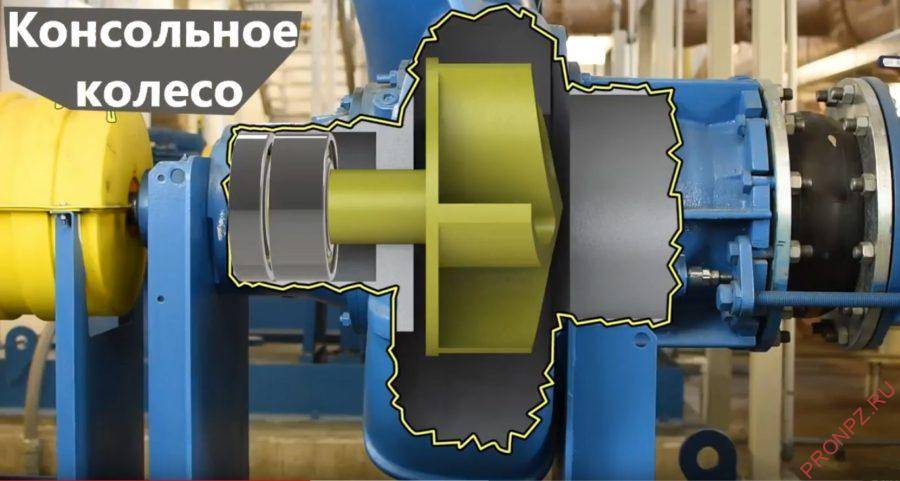

Консольное закрепление

При консольном укреплении вала, рабочее колесо закреплено на одном конце, а подшипники на другом.

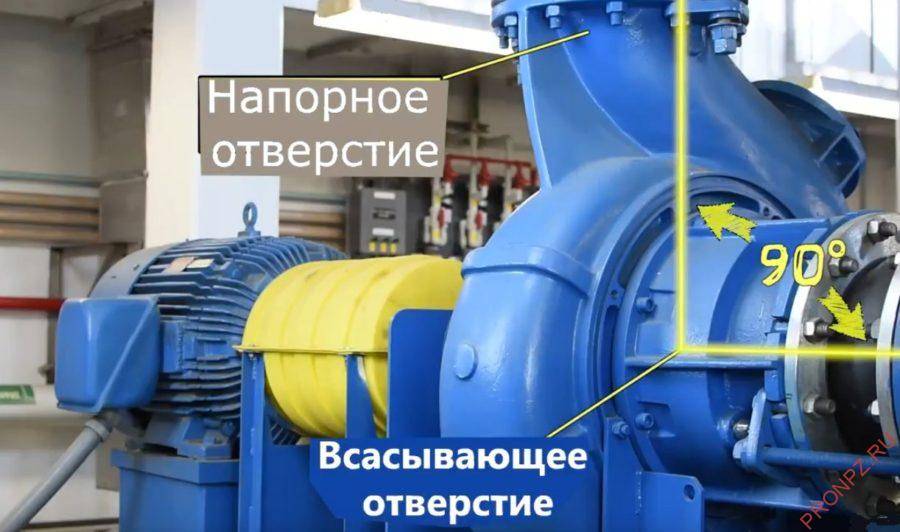

Такая конструкция располагает всасывающее и напорное отверстие перпендикулярно друг другу, а всасывающее отверстие – прямо перед центром колеса.

Такие насосы называются насосы с торцевым всасыванием. Они широко распространены из-за своей дешевизны и простоты производства, но они имеют один недостаток, связанный с путём движения жидкости.

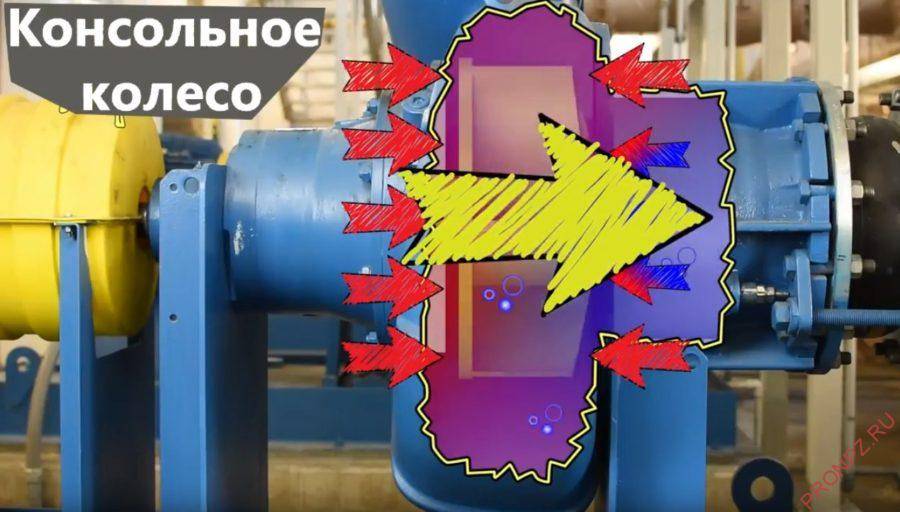

Во время работы насоса, создается зона с низким давлением во всасывающем отверстии.

Есть зона повышенного давления на выходе из колеса, из которого жидкость, получившая энергию, попадает в спиральный кожух.

Жидкость течет к задней пластине в открытых и полуоткрытых колесах, что полностью разрушает баланс давлений. В результате возникает осевая сила или нагрузка – выталкивающая колесо к всасывающему отверстию.

Это можно компенсировать, устанавливая сильные подшипники или просверлив дырки в пластине колеса для выравнивания давлений. Но это не эффективные способы.

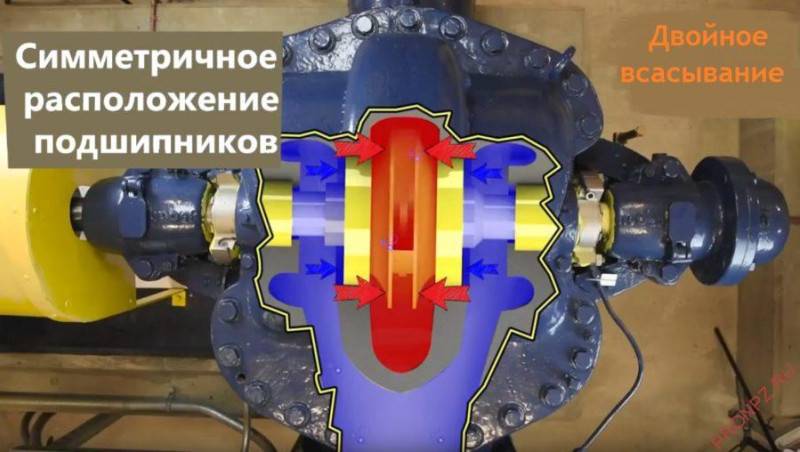

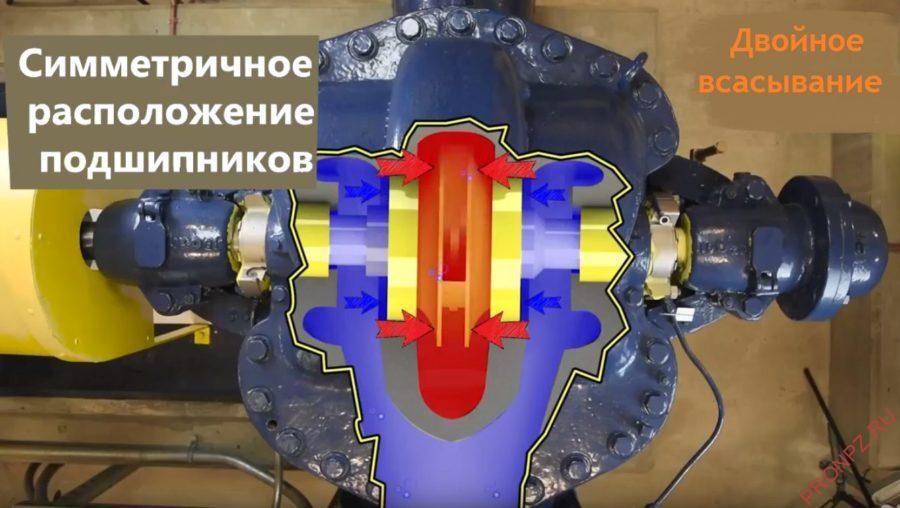

Симметричное крепление

Более действенное решение – расположение вала на подшипниках с двух сторон. Это называется симметричной конструкцией.

Поддержку вала улучшает не только расположения подшипников с двух сторон, но и возможность использовать симметрические закрытые колеса с двойным всасыванием.

Поскольку есть такие же зоны с высоким и низким давлением на обеих сторонах колеса, это успешно устраняет нагрузочные силы, благодаря балансу давлений. Так же эта конструкция имеет иное преимущество. Всасывающее и напорное отверстия расположены параллельно друг другу на противоположных сторонах насоса, и корпус разделён по оси.

Просто открутив болты и сняв крышку, обслуживающий техник может добраться до вращающейся части насоса внутри него без извлечения всего насоса из системы.

Благодаря раздельной осевой конструкции, насосы в симметричном расположении подшипников называют насосами с разборным корпусом.

Всё это, конечно же, очень весомые причины для того чтобы установить в своей шахте такой насос прямо сейчас. Но есть некоторые недостатки. Потому что обслуживающие операции и требования к уплотнению более сложные для насосов с разборным корпусом, чем для насосов с торцевым всасыванием. Они так же более дорогие.

Достоинства и недостатки

Аксиально-поршневой гидромотор и гидравлический насос данного типа при сравнении с радиальными и паровыми устройствами отличаются следующими достоинствами:

При достаточно компактных размерах и небольшом весе такие устройства обладают внушительной мощностью и достойной производительностью.
За счет компактных размеров и небольшого веса насосы, относящиеся к аксиально-поршневому типу, при работе создают небольшой момент инерции.
Частоту вращения выходного вала аксиально-поршневого гидромотора регулировать очень легко.
Данные устройства эффективно функционируют даже при достаточно высоком давлении рабочей среды и при этом создают соответствующий крутящий момент выходного вала.
В таких установках можно изменять объем рабочей камеры, чего не удается достичь при использовании гидронасосов и гидромоторов радиально-поршневых.
Частота, с которой вращается выходной вал гидромоторов данного типа, в зависимости от модели может находиться в диапазоне 500–4000 об/мин.
В отличие от насосов радиально-поршневых, которые могут работать при давлении рабочей жидкости, не превышающем значение 30 мПа, аксиальные установки способны функционировать при давлении, доходящем до 35–40 мПа. При этом потери величины такого давления будут составлять всего 3–5%.
Поскольку поршни аксиальных насосов устанавливаются в рабочих камерах с минимальными зазорами, достигается высокая герметичность таких установок.
При использовании насосов данного типа можно регулировать как направление подачи, так и давление рабочей жидкости.

Регулируемый аксиально-поршневой гидромотор применяется на погрузчиках, экскаваторах и автокранах

Как и у любых других технических устройств, у аксиально-поршневых насосов есть недостатки:

Такие насосы стоят достаточно дорого.
Сложность конструктивной схемы значительно затрудняет ремонт аксиально-поршневых гидронасосов.
Из-за не слишком высокой надежности эксплуатировать гидравлические механизмы данного типа следует только согласно инструкции, иначе можно столкнуться не только с невысокой эффективностью работы такого устройства, но и с его частыми поломками.
При использовании насосного оборудования данного типа жидкость в гидравлическую систему подается с большой пульсацией и, соответственно, расходуется неравномерно.
Из-за высокой пульсации, характерной для функционирования таких насосов, гидравлика, которой оснащена трубопроводная система, может работать некорректно.
Гидравлические механизмы аксиально-поршневого типа очень критично реагируют на загрязненную рабочую среду, поэтому использовать их можно только с фильтрами, размер ячеек которых не превышает 10 мкм.
Аксиально-поршневые гидравлические устройства из-за особенностей своей конструкции издают при работе значительно больше шума, чем модели насосов и гидравлических моторов пластинчатого и шестеренного типа.

К аксиально-поршневому типу, как упомянуто выше, могут относиться не только гидравлические насосы, но и гидромоторы. Принцип работы гидромотора практически идентичен принципу действия аксиально-поршневого насоса. Основная разница состоит в том, что совершается такая работа в обратной последовательности: в устройство под определенным давлением подается жидкость, которая и заставляет двигаться поршни гидромотора, приводящие во вращение его выходной вал.

Устройство и принцип действия поршневых насосов

Поршневым насосом называется возвратно-поступательный насос, у которого рабочие органы выполнены в виде поршней. По количеству поршней эти насосы разделяются на однопоршневые, двухпоршневые, трехпоршневые и многопоршневые. По числу циклов нагнетания и всасывания за один двойной ход поршня различают насосы одностороннего действия, двустороннего действия и дифференциальные.

Схема однопоршневого насоса одностороннего действия представлена на

рис. 3.1.

При движении поршня вправо в левой полости цилиндра и в рабочей камере создается разрежение. За счет разрежения верхний нагнетательный клапан К_н прижимается к седлу, а нижний всасывающий клапан К_в приподнимается, и в создавшийся зазор по всасывающей трубе засасывается жидкость из источника в рабочую камеру. При движении поршня влево в рабочей камере создается повышенное давление, под действием которого всасывающий клапан К_в закрывается, а нагнетательный клапан К_н приподнимается, и жидкость вытесняется из цилиндра в напорный трубопровод.

При многократном возвратно-поступательном движении поршня вода перемещается по всасывающей трубе через цилиндр насоса в нагнетательную трубу и дальше к месту потребления. При этом подача жидкости в нагнетательную линию оказывается неравномерной, что является существенным недостатком насосов одностороннего действия. Для устранения этого недостатка применяются насосы двустороннего действия.

На рис. 3.2 представлена схема насоса двустороннего действия (с двумя рабочими камерами). Процесс всасывания в одной камере идет одновременно с процессом нагнетания в другой.

Для обеспечения равномерности подачи применяются дифференциальные насосы (поршневые и плунжерные). На рис. 3.3 показана схема дифференциального насоса с диаметрами поршней D₁ и D₂. На всасывающей стороне он работает как насос одностороннего действия, на нагнетательной стороне – как насос двустороннего действия. Его отличительной особенностью является то, что за один оборот вала кривошипа он производит всасывание за один ход поршня, а нагнетание жидкости – в течение обоих ходов поршня, вытесняя ее поочередно из камер А и Б в нагнетательный трубопровод.

По направлению оси движения рабочих органов поршневые (плунжерные) насосы могут быть горизонтальными и вертикальными.

Основные понятия, применяющиеся в теории насосов

На рис. 3.4 показана схема насосной установки, состоящей из насосного агрегата 1, в состав которого входят насос и двигатель (на схеме двигатель не показан), всасывающей трубы 2 и напорного трубопровода 3, отводящего из насоса жидкость к месту назначения.

В нижней части всасывающей трубы имеется сетка 4, предохраняющая всасывающую трубу от попадания посторонних предметов и обратный клапан, необходимый для заливки насоса жидкостью перед пуском (в лопастных насосах) и предупреждающий обратное движение жидкости в случае остановки насоса.

В теории насосов применяется ряд терминов и определений, относящихся к насосам всех типов, в том числе и к поршневым насосам.

В работающем насосе жидкости сообщается дополнительная энергия, которая расходуется на преодоление сопротивлений в напорном трубопроводе и на подъем жидкости в резервуар. Вертикальное расстояние h_вс от свободной поверхности водоема до центра насоса называется вакуумметрической высотой всасывания. Потери энергии во всасывающем трубопроводе называются потерями при всасывании Вертикальное расстояние h_н от центра насоса до уровня воды в резервуаре называется геодезической высотой нагнетания. Потери энергии в напорной линии называются потерями при нагнетании. Сумма геодезических высот h_вс + h_н, сложенная с суммой потерь энергии в системе, называется напором насосаН:

Напор, развиваемый насосом, представляет собой количество энергии, сообщаемое насосом единице массы перекачиваемой жидкости. Напор измеряется в метрах столба перекачиваемой жидкости или в единицах давления.

Напор, развиваемый работающим насосом, можно определить также по формуле (7.9) с использованием показаний вакуумметра и манометра, которыми обычно оборудуются насосные установки (рис. 3.4):

h_м – показание манометра, выраженное в метрах столба перекачиваемой жидкости;

h_в – показание вакуумметра, выраженное в метрах столба перекачиваемой жидкости;

Δh – вертикальное расстояние между точками присоединения манометра и вакуумметра, м;

w_н, w_в – скорости в нагнетательной и всасывающей линиях (в местах присоединения манометра и вакуумметра), м/с;

Одним из основных технических показателей насоса является также давление насоса р:

Напор насоса Н и давление насоса р связаны между собой зависимостью

Основные неисправности в работе поршневых насосов и меры по их устранению

Наиболее вероятными причинами неисправностей в работе поршневого насоса являются: механические повреждения клапанов и фильтров, приемного и напорного трубопроводов, попадание воздуха в систему и насос, износ и поломка деталей блока клапанов насоса, износ и механическая поломка движущихся частей насоса, неисправности привода насоса.

Механические повреждения клапанов и фильтров приемного и напорного трубопроводов вызывают снижение подачи насоса и срыв его работы. К часто встречающимся неисправностям этого типа относятся:

засорение приемных фильтров (насос работает с меньшей подачей, повышается вакуумметрическая высота всасывания) — фильтры необходимо очистить;
неисправность клапана на приемном трубопроводе (при неполном открытии клапана насос работает с неполной подачей, повышается вакуумметрическая высота всасывания, при полностью закрытом клапане происходит срыв работы насоса) — неисправность необходимо устранить;
неисправность клапана на напорном трубопроводе (при неполном открытии клапана напор насоса превышает спецификационный, приводной двигатель работает с перегрузкой, что может привести к выходу его из строя; при пуске насоса с закрытым клапаном на напорном трубопроводе отсутствует подача) — клапан необходимо открыть, при неисправности — исправить.

Попадание воздуха в систему и насос через неплотности всасывающего трубопровода и его арматуры или через частично обнажившуюся приемную сетку всасывающего трубопровода. Наиболее вероятными местами возникновения неплотности всасывающего трубопровода являются прокладки в местах соединений трубопроводов и сальников штоков клапанов. При незначительных поступлениях воздуха подача насоса уменьшается. При значительных поступлениях воздуха всасывающий трубопровод может не заполниться жидкостью. Подача полностью прекращается. Неплотности необходимо устранить.

Износ и поломка деталей блока клапанов насоса приводят к ненормальному шуму при работе насоса, уменьшению подачи, срыву работы насоса. К наиболее часто встречающимся повреждениям деталей блока клапанов относятся:

поломка или ослабление пружины клапана (возникает характерный стук клапанов) — необходимо отрегулировать или заменить пружины;
ослабление крепежных гаек или шпилек узлов блока (возникает посторонний шум) — необходимо устранить слабины крепежа;
неплотности прилегания тарелок к гнездам (подача насоса уменьшается) — необходимо притереть клапаны;
неисправность предохранительного (перепускного) клапана (жидкость перепускается из напорной во всасывающую полость, подача насоса уменьшается) — необходимо отрегулировать предохранительный клапан.

Износ и механическая поломка движущихся частей насоса могут являться причиной повышенного шума при работе насоса, уменьшения подачи или заклинивания насоса. К часто встречающимся повреждениям относятся:

износ, забоины колец поршней, неправильная их установка (через неплотности уплотнения поршней жидкость перепускается из напорной во всасывающую полость цилиндра, подача насоса уменьшается) — необходимо заменить кольца;
срабатывание вкладышей подшипников, втулок, пальцев (при работе насоса возникают шумы, стуки) — насос необходимо перебрать, изношенные детали заменить;
поломка поршневых колец, заклинивание поршней, погиб штоков, наличие посторонних предметов в цилиндре — необходим ремонт насоса.

Неисправности привода насоса могут препятствовать нормальному пуску насоса, явиться источником повышенной шумности при его работе, привести к выходу насоса из строя.

Наиболее распространенными на кораблях являются насосы с электроприводом и прямодействующие паровые насосы. Неисправности электропривода, последствия неисправностей и способы их устранения аналогичны описанным для электропривода центробежных насосов. Кроме того, у прямодействующих паровых насосов могут быть следующие типичные неисправности:

слишком большой ход поршней (поршни ударяют о крышки и днища паровых цилиндров, насос работает с повышенным шумом) — необходимо уменьшить число двойных ходов насоса, проверить правильность работы парораспределения, при необходимости отрегулировать ход поршней;
износ вкладышей подшипников или ослабление креплений (насос работает с повышенным шумом) — необходимо перебрать привод, заменить изношенные детали, подтянуть крепления;
механические повреждения клапана отработавшего пара (при полностью открытом клапане свежего пара и полном давлении пара насос не работает) — клапаны отработавшего пара необходимо перебрать.

Устройство поршневого насоса

Поршневой насос состоит из цилиндра с поршнем, способным двигаться под действием внешней силы. В нижней части цилиндра имеется впускной клапан, свободно пропускающий жидкость из впускного патрубка в цилиндр, но не выпускающий жидкость обратно. На поршне также есть клапан для выпуска, позволяющий жидкости свободно проходить в пространство над поршнем, но не пропускающий жидкость обратно.

Рис. 2. Устройство поршневого насоса

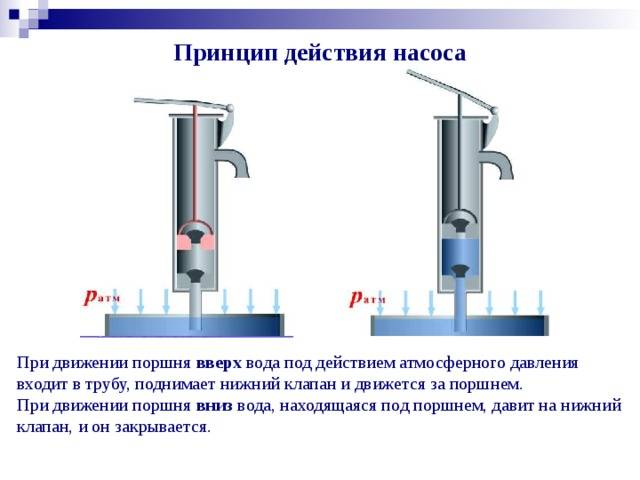

Если поршень из нижнего положения начнёт движение вверх, давление воздуха под ним станет меньше атмосферного. Если впускной патрубок опущен в жидкость, то эта жидкость под действием атмосферного давления начнёт двигаться в сторону пространства под поршнем, проходя через впускной патрубок и клапан.

После того как поршень полностью поднимется, некоторое количество жидкости окажется в цилиндре, и впускной клапан закроет ей движение обратно.

Теперь, когда поршень начнёт движение вниз, откроется выпускной клапан в поршне. Жидкость будет через него свободно перетекать в верхнюю часть цилиндра. В этот момент в нижней части цилиндра давление увеличится до атмосферного. Когда поршень окажется в нижнем положении, клапан в нём закроется и перекроет жидкости возможность движения обратно под поршень.

Начнётся новый такт, поршень двинется опять вверх. Под ним вновь давление уменьшится, и под действием внешнего давления новая порция жидкости поступит через впускной клапан в цилиндр. Жидкость же, оказавшаяся над поршнем, будет проталкиваться вверх к выпускному патрубку.

Как работает гидромотор

Принцип действия гидравлического мотора прост и соответствует требованиям надежности к этому механизму. При работе гидромотора происходит преобразование энергии жидкости (подача рабочей жидкости под давлением) в механическую энергию (съем с вала крутящего момента). Сам процесс описывается, как периодическое заполнение рабочей камеры жидкостью при дальнейшем её вытеснении. Слив происходит с потерей давления, что позволяет получить полезный перепад давления, который и трансформируется в механическую энергию.

Преимущество, которым обладают гидромоторы обусловлено широким диапазоном регулирования частоты вращения. Так при использовании гидрораспределителя или других средств, регулирующих движение вала, можно добиться показателей 30-40 об/мин, а гидромоторы специального исполнения позволяют задать параметры 1-4 об/мин.

По конструктивным особенностям гидромоторы подразделяются на следующие типы:

Шестеренные;
Пластинчатые;
Радиально-поршневые;
Аксиально-поршневые;

Принцип действия шестеренных гидромоторов

Шестеренные гидромоторы работают по принципу подачи давления жидкости на шестерни с неуравновешенными зубьями, что придает им вращение. Преимущество данного типа гидравлического мотора заключается в простоте конструкции и возможности достижения частоты вращения до 10000 об/мин (специальное исполнение). Обычная частота вращения достигает 5000 об/мин при установленном давлении рабочей жидкости — 200 bar. К недостаткам шестеренного гидромотора относится низкий коэффициент полезного действия, который не превышает значения 0,9.

Пластинчатые гидромоторы

В пластинчатых гидромоторах рабочие камеры образуются вытеснителями, пластинами расположенными на роторе. Для герметичности камер применяются пружины под пластинами, обеспечивая их постоянное прижимное усилие к стенкам статора. Ось ротора смещена относительно оси статора и при подаче рабочей жидкости объем камеры всасывания увеличивается, а объем камеры, из которой происходит нагнетание, уменьшается. К недостаткам механизмов подобного типа относят низкую ремонтопригодность и невозможность эксплуатации агрегата при низких температурах (залипание пластин).

Радиально-поршневые гидромоторы

Радиально-поршневые гидромоторы применяются при относительно высоком давлении рабочей жидкости (от 10 мПа). Камерами в гидромоторе являются цилиндры, расположенные радиально, соответственно роль вытеснителей играют поршни. Под воздействием высокого давления рабочие камеры приводят в движение вал мотора. Механизм распределения на валу поочередно соединяет камеры с линиями давления и слива рабочей жидкости.

Аксиально-поршневые гидромоторы

Аксиально-поршневые гидромоторы работают по уже известному принципу — рабочие камеры, это цилиндры, аксиально расположенные относительно оси ротора, а вытеснители — поршни. Цилиндры располагаются вокруг оси вращения или под небольшим углом к ней. Во время вращения вала вращаются и блоки цилиндров. При выдвижении поршней из цилиндров происходит всасывание жидкости, а при обратном движении поршней осуществляется нагнетание.

Основные неисправности гидромоторов

Практически все виды неисправностей в гидромоторах относятся к механическим повреждениям и износу деталей участвующих в передаче крутящего момента. Образование задиров, повышенный износ, разрушение уплотнений — все это ведет к замедленной работе механизма и потери мощности агрегата. Обнаружение неисправности и ремонт гидродвигателей осуществляется в специализированных мастерских, обладающих необходимым инструментарием и диагностическим оборудованием.

Горячая линия (ремонт, комплектующие): +7 (495) 660-04-23

РЕМОНТ И ОБСЛУЖИВАНИЕ ЛЮБОЙ ГИДРАВЛИКИ

Ремонт маслонасоса своими руками

Масляный насос считается механизмом, ремонт которого может провести даже неопытный водитель. Всё дело в простоте конструкции и минимальном количестве составляющих. Для ремонта насоса потребуются:

рожковые ключи на «10» — 2 шт.;
линейка — 1 шт.;
щупы — набор;
тиски.

Для ремонта маслонасоса нужно его снять с автомобиля и разобрать. Разбирать деталь лучше всего по порядку:

Отсоединить патрубок подачи масла от корпуса насоса.
Снять три болта крепления.
Отсоединить редукционный клапан.
Извлечь пружинку из клапана.
Снять крышку с насоса.
Вытащить из корпуса главную шестерню и вал.
Далее извлечь вторую шестерню.

Фото: основные этапы ремонтных работ

После отключения из патрубков может вытекать масло, поэтому рекомендуется заранее подготовить ветошь

Насос фиксируется всего на три болта, поэтому снять его будет легко

Разбирать насос лучше в чистых условиях, чтобы исключить попадание пыли внутрь

На этом разборка маслонасоса считается завершённой. Все изъятые детали требуется промыть в бензине (керосине или обычном растворителе), насухо высушить и осмотреть. Если на детали есть трещинка или следы износа, она в обязательном порядке подлежит замене.

Следующий этап ремонтных работ заключается в регулировке зазоров:

между осью и второй шестерёнкой зазор должен составлять не более 0,1 мм (нужно измерить линейкой), если зазор больше, то замене подлежит вторая шестерня;
между зубцами двух шестерёнок должно быть не более 0,25 мм;
зазор между верхней частью шестерёнок и крышкой — не более 0,2 мм;
зазор между кожухом насоса и наружной частью любой шестерни — не более 0,25 мм.

После проверки параметров можно приступать к завершающей стадии ремонта — проверки пружинки на клапане. Нужно измерить длину пружину в свободном положении — она должна быть не более 3,8 см в длину. Если пружина сильно изношена, рекомендуется её заменить.

Поршневой жидкостный насос

Какое явление используют в устройстве поршневого водяного насоса?Раннее мы рассматривали опыты, где жидкость под действием атмосферного давления поднималась в стеклянной трубке. Именно по такому принципу работают шприцы, пипетки и, собственно, насосы (рисунок 2).

Рисунок 2. Приборы, принцип действия которых основан на воздействии атмосферного давления

Схематическое изображение обычного поршневого жидкостного насоса представлено на рисунке 3. Как устроен и действует такой насос?

Рисунок 3. Схематическое изображение поршневого жидкостного насоса

Мы видим цилиндрический сосуд, внутри которого по вертикали может перемещаться плотно прилегающий к стенкам сосуда поршень 1.

В нижней части сосуда и в поршне существуют клапаны 2. Они могут открываться только вверх. Если мы начнем поднимать поршень, то увидим, что вода поднимает нижний клапан, оставляя его открытым. Под действием атмосферного давления жидкость заполнит сосуд.

Когда мы будем опускать поршень вниз, на нижний клапан подействует давление воды, находящейся под поршнем. Клапан закроется.

Когда же поршень начинает вновь двигаться вверх, вместе с ним начинает подниматься и вода, находящаяся под ним. При каждом последующем поднятии поршня за ним поднимается новая порция воды, которая и выливается через кран/отводящую трубу.

https://www.youtube.com/watch?v=Hwne4EmHUM8

{"questions":,"answer":}}}]}

Поршневой жидкостной насос
