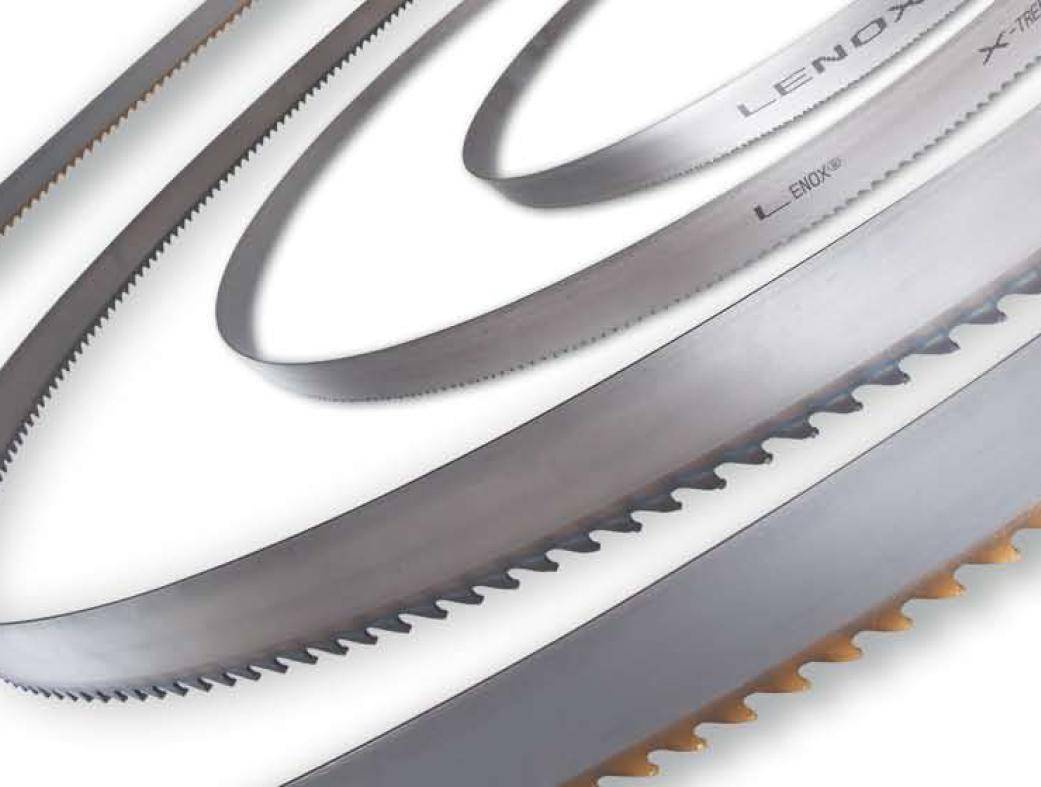

Полотно для ленточной пилы

Полотно в конструкции ленточнопильного станка

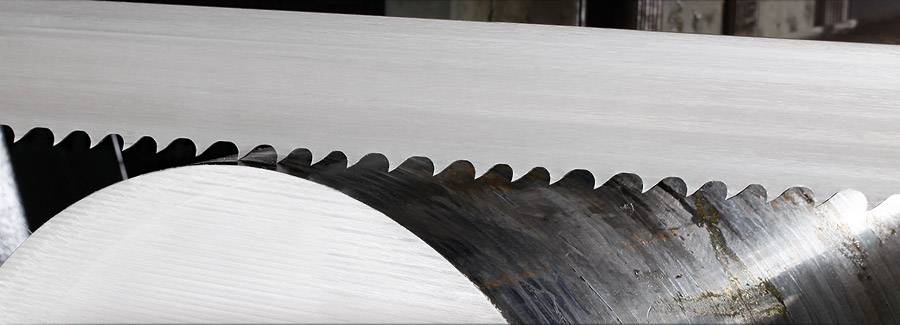

Ленточное полотно – элемент станка, характеристики которого влияют на качество выполнения всех видов работ. Конструктивно полотно представляет собой цельносварную непрерывную ленту с оснащенной зубьями кромкой. В станках полотно устанавливается на два шкива, один из которых приводится в движение электродвигателем.

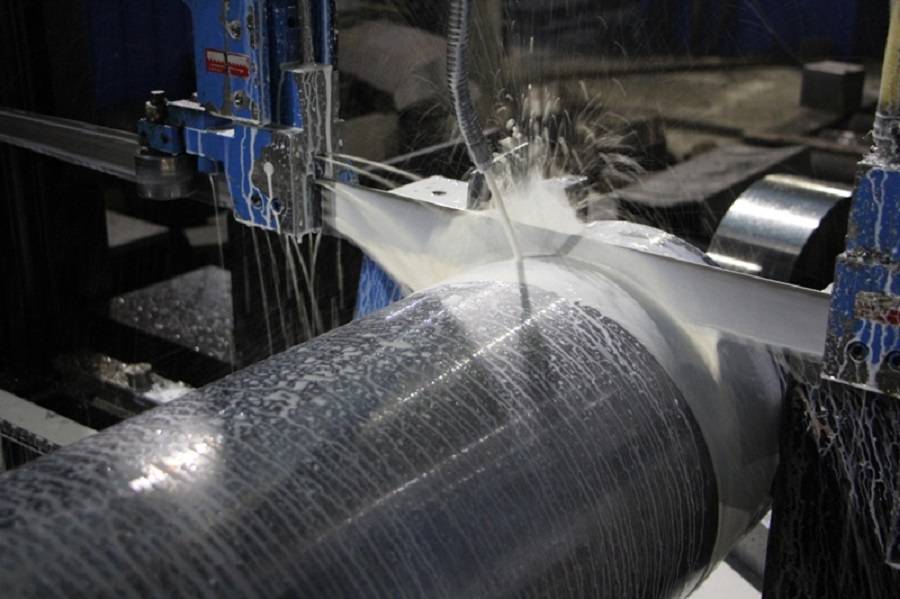

При выполнении работ на поверхности полотна возникает налипание опилок, смолы, частичек коры и т.д. Они оказывают негативное воздействие на качество реза и точность распила, поэтому большинство ленточнопильных станков оснащается механизмами очистки: металлическими щетками или скребками.

Ленточная пила

Ленточная пила – это профессиональный станок, который имеет длинную металлическую ленту с зубьями. Она сравнима с пилками лобзика, однако обладает большей стабильностью и прочностью. Ленточная пила используется для деревообработки, но есть полотна, предназначенные для резки по металлу. Также они применяются, когда дело доходит до угловых разрезов.

Ленточная пила имеет два направления резания: продольное – это наиболее распространенное, и поперечное. Несмотря на то, что использование ленточной пилы считается безопасным, необходимо ознакомится и соблюдать все правила по эксплуатации. Лезвие острое и может нанести травму.

Полотна ленточных пил

На выбор предоставляется не так много полотен ленточных пил, их разница в основном заключается в материалах, для резки которых они предназначены. Их можно разделить на следующие группы:

Для древесины
Ленточные пилы по дереву популярны как среди профессиональных, так и столяров любителей

При покупке стоит обратить внимание на вид зубьев, поскольку большинство ленточных пил продаются для обработки древесины. Поэтому будьте бдительны и имейте это ввиду, если ищете полотно для резки по металлу.

Для металла
Ленточные пилы по металлу похожи на другие полотна, с той лишь разницей, что они толще и специально предназначены для обработки металла

Другими словами, их лезвия имеют специальные конструкции зубьев, которые сделаны для того, чтобы резать только металл.

Для мяса
Конструкция зубцов пилы для мяса позволит ровно и аккуратно обрезать большие куски мяса и костей на меньшие порции. Однако данный вид станка не подходит для обработки других материалов

Преимущества

К преимуществам можно отнести:

• может резать любой толстый материал;

• пила может быстро и точно резать материалы в одном направлении;

• низкая теплоотдача.

Лучше всего использовать ленточные пилы для резки плотных материалов или использовать их в проектах, требующих изогнутого среза. Поскольку они тише, производят меньше опилок и мусора, нежели дисковые – многие профессионалы выбирают ленточную пилу для своей мастерской.

Недостатки

Среди недостатков:

полотно пилы одноразовое, то есть оно не подлежит перетачиванию.

Инструкция по работе ленточнопильных станков

При работе на ленточнопильных станках нужно учитывать определенные моменты:

1. Перед выполнением операций оператор задает на станке параметры по углу наклона, глубине и длине реза, по месту совершения операции, по скорости движения и натяжению полотна.
2. Под каждый вид обрабатываемого материала подбирается свое ленточное полотно, которое различается как по конструкции режущих элементов (зубьев), так и по материалу их изготовления.
3. Крупногабаритные станки устанавливаются на полу на цельную опору, а малогабаритные модели можно установить на столе, верстаке или на специальной подставке.
4. Ленточные полотна, которые периодически нуждаются в замене, продаются свернутыми с бухты. При установке на агрегат лента нужного размера спаивается в кольцо, а сварной шов на ней зашлифовывается.
5. Стоит учитывать, что с тонким полотном можно пилить быстрее, но более толстая лента реже рвется.
6. Все работы на ленточнопильном оборудовании должны выполняться в строгом соответствии с нормами безопасности, и оператор должен хорошо разбираться в технологии производственного процесса.

Что нужно учитывать при выборе ленточной пилы?

Прежде всего, нужно определиться с тем:

• каковы объемы предстоящих работ;
• как часто будет требоваться использование ленточной пилы;
• какие именно материалы нужно будет распиливать;
• какими должны быть качество заточки зубцов, их форма и размеры, а также размеры полотна;
• продукция,
  какого производителя вас интересует.

При правильном выборе ленточной пилы вы получите:

А) ровные линии среза;

Б) отсутствие вибраций при работе;

В) гарантию от появления трещин или сколов.

В зависимости от того, для распилки каких материалов предназначена конкретная пила, она считается пилой для резки:

• камня;
• металла;
• дерева;
• синтетических материалов.

Ленточная пила цена зависит от назначения и вида полотна.

Для производства пил используется как обычная углеродистая сталь, так и ее твердые сплавы. Кроме того существуют биметаллические полотна, а также полотна с зубьями, имеющими твердосплавные напайки.

Ширина полотен ленточных пил (поставка которых часто осуществляется либо в виде бухт, либо в виде сваренных между собой лент) обычно находится в диапазоне от 13 до 80 миллиметров. Но для станков с вертикальным способом резки выпускаются пилы меньшей (вплоть до шести миллиметров) ширины.

Учитывая разнообразие областей применения ленточных пил, разработана классификация их полотен по типам:

1. Биметаллическое полотно М42 — применяется для резки материалов из стали углеродистой или низкоуглеродистой.
2. Биметаллическое полотно М51 — используют для разделки материалов, выполненных из высокоуглеродистой стали или из сплавов.
3. Биметаллическое полотно SP — выбирают для резки жаропрочных и экзотических сплавов.
4. Твердосплавное полотно типа ТСТ — рекомендуется для разделки материалов из твердых специальных сплавов, а также с неоднородной структурой.

Размеры полотна (его ширина и длина) выбираются в зависимости от модели станка, для которого оно предназначено.

Кроме того, необходимо знать, что:

А) тонкое лезвие может деформироваться при резке толстых заготовок;

Б) чем шире у пилы полотно — тем ровнее будет получаемый срез;

В) чем тоньше распиливаемое изделия — тем с большей вероятностью оно может быть изогнуто при использовании очень толстой пилы;

Г) если необходимо произвести резку по контуру, то необходимо выбирать ширину полотна в зависимости от требуемых при работе поворотов под нужным углом.

Критерии выбора электрической пилы

Первое, что необходимо сделать, это определиться, для каких именно целей вы покупаете пилу. Как правило, она нужна для мастеров, работающих с деревом. Но, существуют также ленточные пилы по металлу

На это тоже стоит обратить внимание

При покупке электрической пилы обращайте особое внимание на следующие моменты:

• материал изготовления ленточной пилы;
• качество и безопасность эксплуатации;
• гарантийный срок службы электрического инструмента;
• размеры пилы;
• показатель уровня шума при работе;
• скоростной режим;
• качество зубьев ленточной пилы;
• цена.

Есть и другие критерии выбора, но они понадобятся вам при выборе конкретного пилящего устройства.

В настоящее время, в интернете можно найти массу полезных отзывов, которые дадут вам очень ценную информацию. Почитайте о производителе, чтобы понимать, насколько качественную продукцию он производит и довольны ли покупатели.

Приведем пример, немецкий производитель Proxxon предлагает широкий ряд моделей ленточных пил, позволяющих делать распилы заготовок из толстого дерева, металла, пластика, керамики и даже стекла.

Если вы определитесь с выбором модели, следующим этапом будет поиск продавца. На сегодняшний день очень популярны покупки в интернет — магазинах, т.к. нет необходимости тратить свое время и ездить в поисках определенного инструмента. Просто положите товар в корзину, свяжитесь с менеджером онлайн — магазина, и покупка оформлена. А цены в интернете, как правило, гораздо ниже, и доставка товара осуществляется прямо домой!

Виды ленточных пил

Ленточные пилы можно разделить на следующие виды:

• зубчатые;
• беззубые;
• электроискрового принципа действия.

Зубчатые ленточные пилы, в отличие от ножовочных полотен, выпускают замкнутым контуром. Их применяют для пропила и резки разнообразных материалов, включая пенобетон, металлические конструкции, дерево и прочие материалы.

Беззубые ленточные пилы и пилы электроискрового принципа действия работают аналогично круглым пилам. Единственное отличие, это назначение зубьев.

Выбирая ленточную пилу по металлу, нужно обращать внимание на особенности конструкции ленточнопильного станка. Главное назначение ленточной пилы по металлу – это выполнение угловых, прямолинейных и фигурных распилов

Если вам понадобиться производить распил под углом, то необходимо будет приобрести специальные поворотные губки на данный станок

Главное назначение ленточной пилы по металлу – это выполнение угловых, прямолинейных и фигурных распилов. Если вам понадобиться производить распил под углом, то необходимо будет приобрести специальные поворотные губки на данный станок.

Важные моменты при подборе ленточной пилы

Подобрать полотно для ленточной пилы важно с учетом будущих условий эксплуатации. Если инструмент отвечает требованиям, предъявляемым на производстве, он прослужит максимально долго. Чтобы изделия не испортились раньше времени, убедитесь:

Чтобы изделия не испортились раньше времени, убедитесь:

что полотно соответствует материалу заготовки;

на станке установлена оптимальная скорость раскроя;

режущая часть не перегревается;

инструменту дается отдых.

При соблюдении этих параметров срок службы полотна составит 140–160 часов непрерывной работы. Приобретайте расходные материалы для всех типов оборудования в компании «Ринком». У нас вы также можете заказать сегментные пилы Геллера.

Виды ленточных пил

Ленточные пилы, изготовленные из качественной высокоуглеродистой инструментальной стали, предназначены для экономичной резки широкой гаммы легированных и нелегированных сталей с прочностью на разрыв до 80 кПа/мм?, но по своим техническим и эксплутационным показателям они уступают биметаллическим полотнам.

Самое широкое распространение в современной ленточнопильной технологии получили биметаллические пилы, особенно с зубом из быстрорежущей стали. Режущая часть зубьев изготовлена из быстрорежущей стали М42 (аналог 11Р2М10К8). Эта сталь, высоколегированная молибденом и кобальтом, имеет высокую твёрдость (до 950 НV) и красностойкость. Специально подобранная пружинная сталь основы пилы обеспечивает ей прочность и долговечность, а надёжное электронно-лучевое сварное соединение с режущими зубьями, позволяет использовать эти пилы в самых тяжёлых условиях производства. Пилы новой конструкции с комбинированным шагом наиболее применимы для резки труб, профилей и заготовок переменного сечения. Переменный шаг зуба пилы позволяет значительно уменьшить вибрацию, повысить устойчивость и эффективность процесса резки заготовок переменного сечения.

Ленточные полотна с твёрдосплавным зубом применяются для самых трудных условий резания. Они используются на высокопроизводительных и жёстких двухколонных ленточнопильных станках для резания таких труднообрабатываемых материалов, как чугунное литьё, неферромагнитные сплавы, редкоземельные металлы и сплавы типа Монель, Инконель, Хастелой и др. с высоким содержанием никеля и титана, и при этом существенно снижают себестоимость разделительной резки. Конструкция гнезда для размещения твёрдосплавной пластины гарантирует прочность ее соединения с полотном пилы. Зубья пил имеют разводку, которая обеспечивает необходимый зазор при пилении и удаление стружки. Эти пилы применяются для резки только сплошных сечений диаметром от 60 мм.

Инструкция, как сделать ленточную пилу

Вам нужно будет пройти несколько шагов:

• Сделать чертежи с помощью компьютерной программы или скачать их в интернете. Определитесь с размерами установки, расчистите место для нее.
• Из фанеры или иного материала сделайте шкивы. Их нужно отшлифовать и оклеить с торцовой стороны резиной.
• Используйте металлические швеллеры, чтобы сделать ось, или применяйте прочную породу дерева.
• В обе стороны основания нужно вставить втулки, которые будут держать уже сделанные диски из пункта №2. Настройте их, чтобы они стояли ровно не отклоняясь.
• Можно использовать демпфер, чтобы погасить лишние колебания и вибрацию.
• Установите двигатель (внизу, под столешницей) и соедините его с вращающимися деталями.
• Стол можно собрать из ДСП и покрыть его изолирующим материалом сверху. Он должен прочно стоять на ножке и быть рассчитан на большую массу, особенно если будет обрабатываться металл.
• При желании прямого продольного надреза следует установить направляющие.

Покажем вам чертежи с размерами и расчетами ленточной пилы, которую можно сделать своими руками.

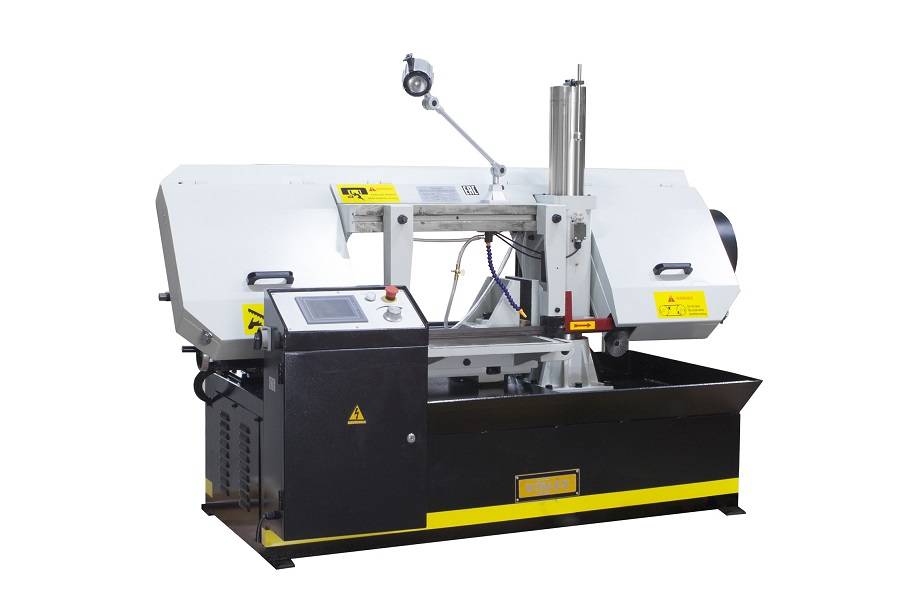

Подтипы горизонтальных ленточнопильных станков

В свою очередь горизонтальные ленточные пилы делятся на множество разновидностей. Различают следующие подвиды горизонтальных пил:

1. Консольные (маятниковые)
2. Одностоечные
3. Двухстоечные
4. Портальные

Ленточные пилы горизонтального типа считаются основными. Наибольшее распространение получили именно они, так как горизонтальный рез считается универсальным. Пилы же вертикального типа являются по большей части узкоспециализированными, их целесообразно использовать лишь на каких-то определенных техпроцессах.

Теперь подробнее про виды ленточнопильных станков с консолью.

Ленточные пилы консольного (маятникового) типа

Консольные или маятниковые пилы – это сравнительно компактные и легкие модели, которые обычно используются для порезки металлопроката начального и среднего типовых размеров.

Зубчатое полотно натягивается между краями консоли. Один из краев крепится к станине посредством шарнира. Чтобы консоль не падала под своим весом, она дополнительно поддерживается пружиной с регулируемым натягом. Подвешенная на пружине консоль легко перемещается вверх-вниз, из-за чего такие пилы и прозвали «маятниковыми».

Ленточные пилы консольного типа хороши тем, что они быстро настраиваются и обеспечивают весьма точный рез. В отличии от пил на стойке консольные модели не требуют при установке стационарного монтажа. Многие пилы маятникового типа оснащаются колесным шасси, что позволяет быстро и легко транспортировать оборудование по территории производственного цеха или ремонтной базы.

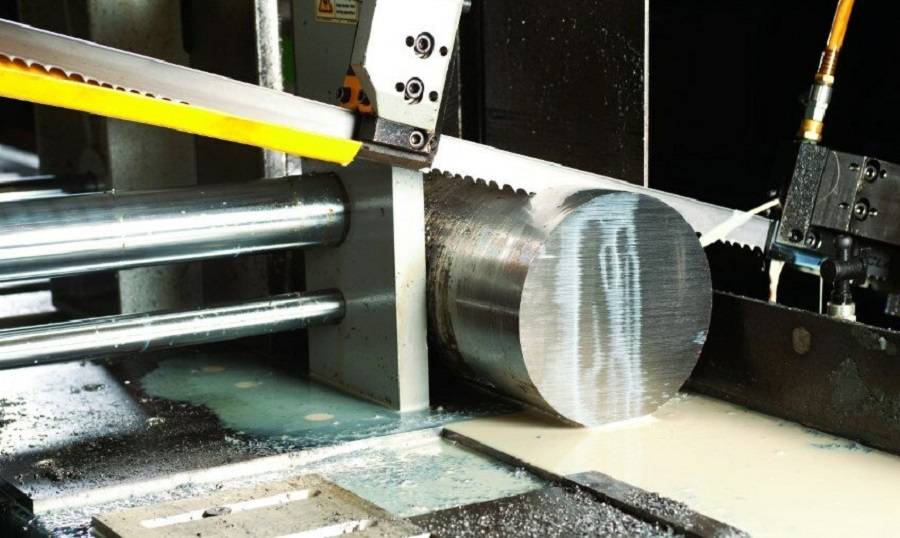

Практически все пилы с консолью оснащаются системой подачи смазывающе-охлаждающей жидкости (СОЖ). Как правило, на станине имеется резервуар, позволяющий хранить запас жидкости. Сама жидкость подается при помощи помпы. В таких моделях имеется возможность подключения водопроводного шланга.

Консольные ленточнопильные станки поставляются в нескольких конструктивных исполнениях:

1. С поворотной консолью
2. Со стационарной консолью

Модели с поворотной консолью способны резать как прямо, так и под углом. Стационарные же консоли позволяют резать строго под углом 90˚.

Дополнительно консольные пилы могут различаться степенью автоматизации процесса резанья. Существуют пилы с полуавтоматическим и автоматическим резом. Полуавтоматические модели предполагают ручную подачу консоли, то есть консоль нужно прижимать к заготовке вручную. А в полностью автоматических моделях подача консоли реализуется специальным исполнительным механизмом.

Какие еще существуют виды ленточнопильных станков.

Одностоечные, двухстоечные и портальные ленточнопильные станки

Данная группа станков используется по большей части лишь в производстве. Ленточные пилы этого типа имеют крупные габариты и большой вес. Такие пилы монтируются стационарно. Они предназначены для торцевания и порезки в размер металлических отливок и крупных заготовок.

• Одностоечные ленточные пилы имеют одну колонну, вдоль которой перемещается рама с пильным полотном. Рама намного тяжелее консоли, поэтому данная разновидность ленточных пил способна передавать на заготовку на порядок большее усилие резания.
• Двухстоечные ленточные пилы используют пару колонн, по которым вверх-вниз ездит рама с пильным полотном. Главным преимуществом двухстоечных пил перед аналогами с одной колонной является возможность передачи пиле повышенной силы. Две точки опоры позволяют раме намного сильнее давить на заготовку.

Ленточные пилы с двумя колоннами используются для обработки особо крупных и ответственных заготовок.

Портальные ленточные станки используют примерно такой же принцип устройства, что и в пилах с колоннами. Главной особенностью портальных пил является возможность наклона пильной рамы. Портал предназначен для осуществления распилов под определенным углом.

Ленточные пилы с портальной конструкцией имеют достаточно узкую специализацию. Но на многих предприятиях без углового распила крупных заготовок обойтись невозможно. Касательно одностоечных и двухстоечных пил, они режут строго под прямым углом.

Исключение может составлять лишь двухстоечный тип ленточных пил. Существуют модификации пильных рам с опорой на 2 колонны, у которых имеется наклонный стол. В данном случае появляется возможность делать угловой распил, хотя сама рама располагается строго под углом 90˚ к горизонтальной плоскости. Наклоняется непосредственно заготовка.

На какие характеристики нужно обращать внимание, чтобы знать, как выбрать ленточную пилу

Аппарат для работы с металлом

Все инструменты для резьбы делятся на несколько видов, но основным и самым удобных является вертикальный тип. Именно такой станок при работе позволяет перемещать заготовку, в то время как другие виды крепко закрепляют её.

Основная классификация подразделяет аппараты по материалу, для которого они будут использованы:

1. Для резьбы по металлу.
2. Для обработки синтетических материалов.
3. Для дерева.
4. Для камня.

А также инструмент делится в зависимости от зубьев. Здесь выделяются ленты с незакаленным зубом, которые отличаются довольно низкой стоимостью, но работают с минимальной скоростью подачи около 7 метров в минуту. Ленты же с закалёнными зубьями имеют высокую износостойкость и более высокую скорость подачи, но такой аппарат дороже.

Правила выбора инструмента

В арсенале каждой пилорамы и мастерской имеются ленточные пилы по металлу. Как выбрать качественный аппарат:

Для начала нужно выбрать две или три фирмы, которые занимают лидирующие позиции на рынке и отличаются своей надёжность и качеством.
Важное место занимает соотношение цены и затрат на обслуживание. Аппарат в первую очередь должен быть без изъянов, легко затачиваться, легко распиливать материал.
Количество зубьев

Специалисты рекомендуют приобретать пилы, число зубьев на которых кратно трём. Именно такие аппараты обеспечивают нормальную и долгую работу инструмента.

https://youtube.com/watch?v=DoIIwx4mCqI

Основные производители пил

Верхнюю позицию по соотношению цены и качества занимают инструменты компании Simonds. Пилы изготавливаются в США из запатентованного углеродистого сплава, который в отличие от других полотен дважды подвергается термообработке, что делает его очень прочным. Компания следит за качеством каждого аппарата путём сканирования в целях выявления трещин.

Ещё одной фирмой, зарекомендовавшей себя на рынке, является Wood-mizer, которая изготавливает аппараты для разных условий. Первой разновидность — это стандартные пилы. Но даже у такого вида инструмента есть свои особенности, а именно Wood-mizer делает зубья прочнее с помощью электромагнитной индукции, что позволяет увеличить промежуток между заточкой. А также фирма производит инструменты для промышленных предприятий и для распилки сверхпрочных металлов и древесины.

Arntz — знаменитая германская фирма, которая приобрела популярность во всём мире. Пилы этой марки изготовлены из материалов, имеющих в своём составе кобальт, что делает инструмент прочным и износостойким. Особенностью этой марки является то, что у пилы имеется функция увеличения скорости.

Именно эти производители ленточных пил являются самыми надёжными, проверенными временем и имеют множество положительных отзывов.

Ремонт полотна

Рано или поздно лента теряет свои качества и нуждается в замене, но устанавливать новое полотно не всегда рентабельно. Имея значительный ресурс по своим прочностным характеристикам, экономически выгодно отдать на ремонт инструмент. Ленточнопильный станок освобождается от пилы, которая после определенных операций вновь будет работоспособной. Главной задачей становится восстановление режущих способностей полотна. Для этого определяют необходимые процедуры:

• Сварка. Применяется при нарушении целостности изделия, потери части зубьев или других серьезных повреждениях. При сварке учитывается марка стали и место стыка, требования к которому такие же, как и при промышленном производстве.
• Очистка. При работе возможно налипание оплавленных частиц обрабатываемого материала, окалины и прочих посторонних веществ. Это сильно затрудняет резку и ухудшает ее качество. Снижение рабочих качеств оказывает на основное производство не лучшее влияние.  После очистки полотно пригодно для установки в ленточнопильный станок. Этот вид ремонта часто проводят на месте.
• Заточка. Режущая кромка восстанавливается с помощью обработки абразивным инструментом. При этом шаг зубьев и их форма должны оставаться прежними. Нарушение геометрии пилы приведет к изменению ее рабочих характеристик.
• Разводка. Необходимое качество для свободного хода ленты в обрабатываемом материале. Под нагрузкой в процессе работы отклонение зубьев от полотна, заданное при производстве уменьшается. Пилу начинает «закусывать» или она начинает отклоняться от вектора движения в сторону. Правильная разводка вернет необходимые эксплуатационные качества.

Ремонтироваться могут все виды полотна, и простые модели для дерева, и биметаллические ленточные пилы для твердых марок стали. Восстановление инструмента улучшает основные экономические показатели, делая производство более рентабельным.

Советы по использованию

Важно учесть, что работать с ленточной пилой придется осторожно. Регулярное техническое обслуживание включает проводку и тщательную заточку. Эти манипуляции довольно сложны, а при отсутствии опыта работы целесообразно воспользоваться помощью сервисных центров

Эти манипуляции довольно сложны, а при отсутствии опыта работы целесообразно воспользоваться помощью сервисных центров

Эти манипуляции довольно сложны, а при отсутствии опыта работы целесообразно воспользоваться помощью сервисных центров

Затачивать пилы с рабочей лентой можно специальными колесами. Подбор затачивающих приспособлений производится сообразно крепости зубов инструмента

Эти манипуляции довольно сложны, а при отсутствии опыта работы целесообразно воспользоваться помощью сервисных центров. Затачивать пилы с рабочей лентой можно специальными колесами. Подбор затачивающих приспособлений производится сообразно крепости зубов инструмента.

Но геометрия точильных деталей определяется еще и технологическими параметрами пилы. До заточки следует убедиться, что зубы инструмента смогут резать поверхности максимально равномерно. Берясь за такую работу, нельзя совершать рывки. Надо контролировать достаточный уровень охлаждающего агента в шлифующем механизме. От этого зависит точность регулировки зубьев. Когда заточка завершена, надо осмотреть ленточную пилу. Любые заусенцы, любые обломки и частицы должны быть удалены. Точить инструмент требуется строго в защитных очках, при одетом респираторе. Рекомендуется отдавать предпочтение шлифовальным станкам профессионального класса.

Разводка зубьев не менее важна, чем заточка их. Задача такой манипуляции – сокращение силы трения. Сложные виды разводки делаются только подготовленными профессионалами. Еще обязательно следует проводить настройку ленточной пилы. Эта процедура нужна для каждого вновь собранного станка, а также после смены полотна. Очистка шкивов проводится непременно. Она нужна даже при стабильной пылевой защите. Настройка включает и нужный натяг полотен. Его ослабляют, если планируют не работать 2-3 дня.

Подробнее смотрите в следующем видео.

Что представляет собой ленточнопильный станок?

Ленточнопильные станки – это разновидность промышленного (хотя предлагаются и бытовые модели) оборудования, у которых основной рабочий инструмент – ленточная пила. Аппараты предназначены для распила сырья (дерево, металл) и изготовления заготовок нужной формы и размеров.

В подобных станках ленточная пила представляет собой замкнутую «цепь», которая натянута на 2-3 шкива. Непрерывно вращаясь вокруг этих колес, металлическая пила производит быстрый и точный распил материала.

Применение такого оборудования позволяет значительно ускорить темпы изготовления заготовок, уменьшив трудозатраты на них.

Шкивы (вращающиеся колеса) крепятся к раме станка – прочному, надежному и устойчивому каркасу. При этом один из шкивов выполняет функцию приводного элемента в подобной конструкции, он принимает движения от мотора, способствует вращению ленты, а второй – натяжного (отвечает за натяжение ленты и нажим).

В различных моделях станков могут применяться разные виды ленточных пил. Они отличаются между собой следующими параметрами:

• длина, высота и толщина ленточной пилы;
• количество зубьев пилы на дюйм;
• углом заточки зубьев;
• разводкой и др.

То есть, станок в рабочем состоянии представляет собой непрерывно движущуюся замкнутую стальную ленточную пилу, которая распиливает заготовки из дерева, камня или металла.

Подобный принцип работы станков позволяет с уверенностью говорить следующих очевидных преимуществах использования ленточнопильного оборудования:

• производится быстрая и точная резка;
• чистая работа – минимум стружки и отходов, чистые ровные края срезов;
• станки с легкостью справляются с задачей резки любых по плотности и твердости материалов, в том числе высокопрочных сортов древесины и особо прочных металлов и сплавов;
• возможна резка заготовок любой толщины;
• с помощью такого станка можно выполнить криволинейное пиление и другие виды сложных распиловок, с которыми справиться вручную крайне сложно или даже невозможно;
• соблюдены меры безопасности для операторов, работающих с такими станками (ленточное полотно пилы двигается в сторону рабочего стола, что позволяет исключить выброс заготовок в сторону работника);

пропил максимально узкий, как следствие – минимум опилок и значительная экономия материала;

• ленточнопильные станки имеют компактные размеры, для их установки и эксплуатации не нужно искать большие свободные помещения, предлагаются даже настольные модели аппаратов;
• в процессе работы оборудование издает мало шума, так что их смело можно использовать в цехах и на производствах, расположенных в жилых районах и недалеко от частных домов;
• стоимость ленточнопильного оборудования на порядок ниже, чем у циркуляционных станков, которые выполняют практически такие же функции, это более приемлемый и доступный вариант для малых предприятий, недавно открывшихся цехов и производств.

Как видим, такое оборудование — доступный вариант, оказывающий неоценимую помощь в рабочем процессе. Улучшается качество распила заготовок, значительно сокращаются сроки выполнения работ, что позволяет говорить об увеличении возможных объемов выпуска готовой продукции.

Средний сегмент (от 16 000 до 22 000 руб.)

Makita 2107FK

Плюсы

• Тихо работает
• Встроенная флуоресцентная подсветка с независимым включателем
• Скорости регулируются (60 и 80м/мин)
• Сетевой шнур усилен
• Комфортное использование и замена ленты (1140х13х0,5мм)

Минусы

• Без станины в комплекте
• Регулятор скорости неудачно размещен
• Не подведена жидкость для смазки и охлаждения

От 21560 ₽

Продолжит лучшие ленточные пилы Makita 2107FK — это хороший полупрофессиональный инструмент мощностью 710 Вт для резки по дереву, металлу, резине с габаритами 120х120 мм. Весом 5,7 кг и габаритами 52,3х18,8х26,9 см. Опора подшипниками с двух сторон для плавного перемещения ленты.

Milwaukee M12 BS-0

Плюсы

• Вес 3,2кг и компактность
• Есть защита от перегрузок
• Светодиодная подсветка
• Универсальность холодной, без искр, резки материалов (пластмассы, стали, меди и т.д.)
• Точный рез благодаря 8-шариковым подшипникам и удобной рукоятке

Минусы

Зарядное устройство и батарея не входят в комплектацию

От 16700 ₽

Ленточно-пильный станок удобен в работе одной рукой. Можно пилить над головой со скоростью 85м/мин. Аккумулятор REDLITHIUM-ION с индикатором заряда позволяет работать в 2 раза дольше с одного заряда, дает на 20% больше мощности. А также увеличивает срок службы в 2 раза и не отказывает даже при 20°C ниже нуля. Работает со всеми аккумуляторами Milwaukee M12. Полотно в 18 зубцов на 1 дюйм при длине ленты 687,57 мм. Высота пропила 41х41 мм.

DeWALT DCS371N

Плюсы

• Яркая LED подсветка
• Легкая (3,9 кг) и компактная (38,5х28 см)
• Полотно (835х12х0,5 мм) удобно меняется
• Для хранения есть встроенный крючок
• Дополнительная прорезиненная эргономичная ручка
• 3 года гарантии

Минусы

80 дБ шума

От 21540 ₽

Профессиональная ручная модель с мотором 460 Вт пилит 174 м в минуту в труднодоступных местах. Точный рез, с глубиной пропила 63,5 мм, по металлу, алюминию и пластику в ограниченном пространстве. Отсутствие искр позволяет пилить в пожароопасной среде. Литий-ионный аккумулятор 18 В без саморазряда и эффекта запоминания

4 Стойкость и выбор ленточных пил по металлу

Пилы характеризуются стойкостью к износу как зуба, так и самого полотна, которое испытывает знакопеременные циклические нагрузки, возникающие в процессе его движения в лентопротяжном механизме станка. Для изделий большинства производителей срок службы ленточного полотна составляет 140–160 часов непрерывной работы оборудования (при соблюдении всех технологических этапов процесса изготовления полотна – от его заготовки до упаковки уже готового и условий хранения).

Снятие пилы во время перерывов в работе станка обеспечивает так называемую релаксацию полотна, что несколько продлевает срок его службы. На стойкость зуба существенное влияние оказывает грамотно подобранный его шаг, определяемый в зависимости от диаметра обрабатываемого материала. При разрезании пакета изделий за диаметр, толщину стенки принимают суммарную толщину всего металла, который будет распилен. При разрезании рядом лежащих труб используют удвоенное значение толщины стенки. Ниже даны таблицы для определения шага зуба пилы.

Для самостоятельного выбора типа биметаллических ленточных полотен руководствуются следующими простыми правилами:

• для работ с низкоуглеродистыми и углеродистыми сталями применяют пилы PROFI M42;
• для обработки высокоуглеродистых сплавов и сталей – SUPER M51;
• для износостойких, жаростойких, жаропрочных и экзотических сплавов – типа SP.

Для резки плохо поддающихся механической обработке специальных сплавов, твердых и с неоднородной структурой материалов применяют твердосплавные пилы типа TCT.

Размер шага пилы для резки сплошного проката

Размер шага пилы для резки профиля и труб

Основные причины преждевременного выхода ленточного полотна из строя.

А)

• Выкрашивание (выбивание) зубьев
• Слишком мелкий шаг пилы.
• Слишком крупный шаг пилы.
• Заготовки ненадёжно закреплены.
• Слишком низкая скорость пилы, приводящая к излишнему врезанию.
• Слишком большое давление подачи, приводящее к излишнему врезанию пилы в материал.
• Слабое натяжение пилы приводит к её проскальзыванию.
• Проскальзывание (остановка) пилы под нагрузкой,приводящее к излишнему врезанию пилы в материал.
• Отсутствует, не работает или изношена щётка очистки пилы

Б)

• Трещины во впадинах зубьев.
• Затруднённое движение пилы в направляющих и шкивах из-за загрязнения шкивов или уменьшения зазора в направляющих.
• Зазор между направляющими слишком большой.
• Направляющие находятся слишком далеко от заготовки.
• Боковые направляющие зажимают пилу в области впадин зубьев.
• Слабо зажатые боковые направляющие приводят к наклону пилы
• Неправильное натяжение пилы.

В)

• Трещины со стороны спинки пилы.
• Износ верхнего опорного подшипника в направляющих
• Высокое давление подачи.
• Износ боковых направляющих.
• Полотно прижимается к бурту шкива.

Г)

• Биение (вибрация) пилы
• Кривой сварной шов.
• Слишком шаг пилы.
• Отсутствие зубьев(выломаны).
• Слишком низкое или высокое давление подачи.

Д)

• Преждевременное затупление зубьев.
• Слишком большая скорость пилы для данного материала.
• Слишком мелкий или слишком крупный шаг пилы
• Полотно пилы не параллельно направлению подачи.
• Дефекты на боковых направляющих.
• Плохо закреплены или изношены направляющие.

Е)

• Неперпендикулярный рез.
• Полотно пилы не параллельно направлению подачи.
• Большой зазор в направляющих.
• Поверхность стола не перпендикулярна пиле.
• Тиски не перпендикулярны пиле.
• Слабое натяжение пилы.
• Плохо закреплены боковые направляющие.

Ж)

• Пережжённая стружка.
• Большая подача.
• Не работает щётка очистки пилы.
• Тупая пила.
• Нет охлаждения.

Сферы применения в зависимости от конструкции агрегата

Основная цель установки — распиловка. Распиливать можно большой материал на более мелкие детали, при этом учитываются размеры оборудования — столешницы, ленты, зубьев и мощности двигателя, скорости работы. Пилорамы нашли свое применение как на крупных производствах (лесопилки, мастерские по дереву, металлообрабатывающие заводы), так и в частном хозяйстве — для строительства или домашнего мастерства. Область применения очень широкая, из-за простоты конструкции, невысокой стоимости и высокой производительности их устанавливают повсеместно.

Сфера работы в основном зависит от следующих конструктивных особенностей:

• мощность двигателя;
• скорость вращения шкивов;
• ширина распилочного инструмента;
• острота и диаметр зубцов, шаг между ними, их наклон и форма.

Можно менять эти параметры и режимы, чтобы делать назначение агрегата разносторонним.
