Полиспасты. Назначение и устройство

Как производить расчеты для полиспаста ↑

Несмотря на то что теоретически конструкция полиспаста предельно простая, на практике не всегда ясно, как поднять груз с помощью блоков. Как понять, какая кратность понадобится, как выяснить КПД подъемника и каждого блока в отдельности. Для того чтобы найти ответы на эти вопросы, нужно выполнить расчеты.

Расчет отдельного блока ↑

Расчет полиспаста нужно выполнять из-за того, что условия работы далеки от идеальных. На механизм действуют силы трения в результате движения троса по шкиву, в результате вращения самого ролика, какие бы подшипники ни применялись.

Кроме того, на стройплощадке и в составе строительной техники редко применяется гибкая и податливая веревка. Стальной канат или цепь обладают гораздо большей жесткостью. Так как для сгибания такого троса при набегании на блок требуется дополнительное усилие, его тоже нужно обязательно учитывать.

Для расчета выводят уравнение моментов для шкива относительно оси:

SсбегR = SнабегR + q SнабегR + Nfr (1)

В формуле 1 показаны моменты таких сил:

• Sсбег – усилие со стороны сбегающего каната;
• Sнабег – усилие со стороны набегающего каната;
• q Sнабег – усилие, для сгибания/разгибания каната с учетом его жесткости q;
• Nf – сила трения в блоке, с учетом коэффициента трения f.

Для определения момента все силы умножаются на плечо – радиус блока R или радиус втулки r.

Сила набегающего и сбегающего троса возникает в результате взаимодействия и трения нитей каната. Поскольку сила для сгибания/разгибания троса существенно меньше остальных, вычисляя воздействие на ось блока, этим значением часто пренебрегают:

N = 2 Sнабег×sinα (2)

В этом уравнении:

• N – воздействие на ось шкива;
• Sнабег – усилие со стороны набегающего каната (принимается примерно равным Sсбег;
• α – угол отклонения от оси.

Блок полиспаста

Расчет полезного действия блока ↑

Как известно, КПД – коэффициент полезного действия, то есть насколько результативна была выполненная работа. Его рассчитывают, как отношение выполненной и затраченной работ. В случае с блоком полиспаста применяется формула:

ηб = Sнабег/ Sсбег = 1/(1 + q + 2fsinα×d/D) (3)

В уравнении:

• 3 ηб – КПД блока;
• d и D – соответственно, диаметр втулки и самого шкива;
• q – коэффициент жесткости гибкой связи (каната);
• f – коэффициент трения;
• α – угол отклонения от оси.

Из этой формулы видно, что на КПД влияет строение блока (посредством коэффициента f), его размер (через отношение d/D) и материал каната (коэф. q). Максимальное значение КПД можно получить, используя втулки из бронзы и подшипники качения (до 98%). Подшипники скольжения дадут до 96% коэффициент полезного действия.

На схеме изображены все силы S на разных ветвях каната

Как высчитать КПД всей системы ↑

Подъемный механизм состоит из нескольких блоков. Суммарный КПД полиспаста не равен арифметической сумме всех отдельных составляющих. Для вычисления используют куда более сложную формулу, а точнее – систему уравнений, где все силы выражаются через значение первичной S0 и КПД механизма:

• S1=ηп S0;
• S2=(ηп)2 S0; (4)
• S3=(ηп)3 S0;

….

Sn=(ηп)n S0.

КПД полиспаста при разной кратности

Поскольку значение КПД всегда меньше 1, с каждым новым блоком и уравнением в системе значение Sn будет стремительно уменьшаться. Суммарный КПД полиспаста будет зависеть не только от ηб, но и от количества этих блоков – кратности системы. По таблице можно найти ηп для систем с разным количеством блоков при разных значениях КПД каждого.

Назначение и применение полиспаста

Грузоподъемные механизмы конструктивно отталкиваются от правила рычага и силы трения, чтобы увеличить силу или скорость подъема объекта. Два ключевых элемента устройства полиспаста составляют основу работы данного механизма:

• Неподвижный шкив является элементом, который прикрепляется к технике или иному крепкому статичному элементу. Он выполняет функцию распределения давления между элементами конструкции.
• Подвижный шкив, присоединяясь к грузу при помощи оснащенного крюка, должен выдержать максимально возможное давление и поддержать работоспособность механизма.

Тросы соединяют элементы конструкции. Неподвижный шкив состоит из роликов, по каждому из которых проводится цепь или канат, что позволяет сократить давление на каждый ролик путем увеличения количества рабочих ветвей, таким образом для подъема тяжелого груза нужно рассчитать и организовать подходящее количество роликов.

• Полиспаст на кране подъемном используется с усиленными силовыми показателями, его также применяют на такелажных приспособлениях, на малых судах. Подвесные конструкции, в которых натягиваются подвесные силовые линии, машины, переправы, перила, подъемные конструкции в спорте уже много лет практикуют использование полиспастов для облегчения работы.
• Полиспасты с усиленными скоростными показателями применяются гидравлических и пневматических системах подъема.
• Когда нужно поднять или спустить тяжелые объекты необходим механизм, который способен поддержать постоянное давление на опорах мостового, козлового и консольного кранов, активно применяется сдвоенный грузоподъемный механизм.

Одной из главных характеристик подобного механизма по праву считается его кратность. Данная характеристика этого устройства рассчитывается следующим образом:

• скорость, с которой движется подвижная ветвь механизма ÷ скорость, с которой поднимается груз;
• число ветвей троса с подвешенным грузом ÷ число ветвей троса, присоединенных к барабану.

При подобном расчете мы определяем мы можем определить коэффициент выигранной силы или скорости по итогу использования данного механизма. Изменить кратность полиспаста можно, добавляя или удаляя дополнительные шкивы системы, соблюдая следующие условия:

• Если дополнительные шкивы суммарно составили нечетное количество, их нужно прикрепить конец троса на неподвижном шкиве.
• Если дополнительные шкива суммарно составили четное количество, их нужно прикрепить конец троса на крюковую обойму.

Общие сведения о полиспастах

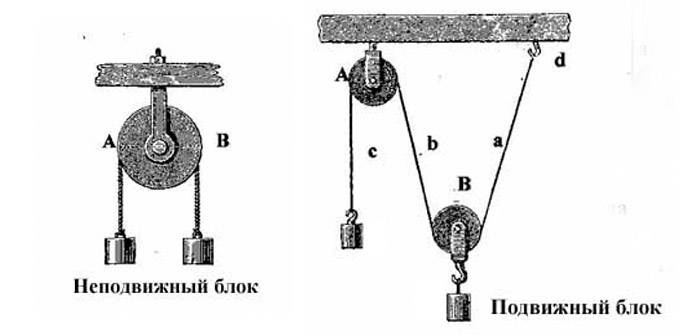

Полиспаст состоит из 2-х и более шкивов (блоков), связанных при помощи веревочных канатов или цепей:

1. Неподвижный шкив. Этот блок крепится к крепким статичным элементам или спецтехнике. Он включает в себя несколько роликов. По каждому из них проводятся веревки, металлические канаты или железные цепи. Неподвижный шкив распределяет давление между элементами конструкции. Величина давления на каждый канат определяется числом роликов.
2. Подвижный шкив. Этот блок прикрепляется к грузу и используется для поддержания работоспособности грузоподъемного механизма. Он оборудован крюком, карабином и магнитом. Подвижный шкив, прикрепляясь к грузу, способен выиграть в усилиях.

Простые полиспасты могут состоять из 1 шкива и веревки. В них ролик располагается над грузом: на потолке, балке или опоре. Первый конец веревки связан с крюком и спускается к поднимаемому грузу. Человек тянет второй конец веревки, поднимая тяжелый объект. Сложные устройства для подъема груза включают в себя несколько простых блоков и дают больший выигрыш в силе.

Принцип действия полиспастов основан на правиле рычага. Через неподвижный шкив перекидывается веревка. Груз поднимается на высоту посредством прикладывания усилий, соразмерных с весом поднимаемого объекта. Длина каната или цепи должна быть сопоставима с высотой, на которую поднимается груз. Для снижения количества затрачиваемых усилий необходимо, чтобы подвижный блок осуществлял движение параллельно грузу.

Существуют следующие разновидности полиспастов:

1. По предназначению: силовые и скоростные. Силовые механизмы предназначены для транспортировки тяжелых объектов. Они обеспечивают выигрыш в силе за счет потерь в расстоянии и скорости. Скоростные полиспасты позволяют ускорить процесс транспортировки легких грузов за счет уменьшения прикладываемых усилий.
2. По сложности схемы. В простых схемах подъема груза при помощи блоков все ролики соединены последовательно при помощи 1 цепи или каната. Сложные системы отличаются высокой производительностью. Выигрыш в силе обеспечивается при меньшем количестве блоков.

Полиспасты используются для следующих операций:

1. Для натяжения кабелей, силовых линий и подвесных конструкций.
2. Совместно с лебедкой для вытаскивания автомобиля или иного вида транспорта, застрявшего в грязи или грунте.
3. Для проведения такелажных работ при транспортировке тяжелых конструкций.

Полиспастами оснащаются различные виды кранов, гидравлические и электрические приводы. Они также применялись в старых прототипах лифтов.

Полиспаст. Назначение и устройство, виды, схема.

Привод грузоподъемного крана имеет свой предел. Вернее стоимость двигателя растет гораздо быстрее, чем вес груза, который он может поднять. Конечно, вам ничего не мешает поставить очень дорогой двигатель, но есть способ лучше — использование полиспаста.

По сути именно с полиспаста началось развитие ГПМ как сложных механизмов. В своей схеме полиспаст использует более древние изобретения, такие как блок и гибкое сочленение. Веревку вместо рычага начали использовать далеко не сразу.

В дальнейшем полиспаст начали использовать повсеместно. Ни одно парусное судно не обходится без такого простого, но незаменимого такелажа. Конечно, современная конструкция полиспаста сильно видоизменилась, но суть осталась та же.

Определение КПД полиспаста

Введение………………………………………………………………………………………….3 Задание, исходные данные………………………………………………………………………4 Определение КПД полиспаста………………………………………………………………….5 Определение натяжения ветви каната, идущей на барабан…………………………………..6 Подбор каната по разрывному усилию………………………………………………………….7 Определение размеров барабана………………………………………………………8 Подбор электродвигателя………………………………………………………………………10 Подбор редуктора………………………………………………………………………………11 Подбор тормоза…………………………………………………………………………………13 Кинематическая схема………………………………………………………………………….15

Введение

Основной грузоподъемный механизм – лебедка, применяется как самостоятельно, так и в качестве составной части строительных кранов.

Лебедка состоит из барабана, на который навивается канат, зубчатых и червячных передач, тормоза и двигателя.

Лебедки с механическим приводом выполняются одно- или многобарабанными, с приводом от электродвигателя.

Однобарабанные реверсивные лебедки с электроприводом пригодны в комбинации с полиспастами для подъема грузов любой массы. Лебедки этого типа имеют сварную раму, на которой установлен барабан, двухступенчатый зубчатый редуктор, тормоз, электродвигатель.

Электродвигатель с редуктором соединяется упругой муфтой, одна из половин которой является одновременно тормозным шкивом.

Тормоз двухколодочный с короткоходовым электромагнитом. Электрическая часть магнита включена параллельно электродвигателю привода. Спуск груза принудительный – реверсированием (изменением направления вращения) двигателя. Скорость спуска равна скорости подъема или несколько превышает ее.

Рис. 1. Общая расчетная схема механизма подъема груза:

1 – строящееся здание; 2 – груз; 3 – направляющий блок; 4 – стрела крана; 5 – канат (трос); 6 – барабан; 7 – эл. Двигатель; 8 – редуктор; 9 — полиспаст

Задание, исходные данные

Требуется:

1. Подобрать канат по ГОСТу.
2. Определить диаметр, длину и канатоемкость грузового барабана.
3. Определить необходимую мощность двигателя и выбрать его тип.
4. Определить общее передаточное число лебедки и подобрать её тип.
5. Выбрать тип тормоза и определить вес тормозного груза.

Начертить кинематическую схему подъемного механизма (с указанием всех размеров передач и тормозного устройства).

Исходные данные:

• Вес поднимаемого груза Q, кг – 2000;
• Высота подъема груза, Н×м – 50;
• Скорость подъема груза, м/мин – 30;
• Режим работы механизма – средний;
• Схема подвески груза – Б;
• Лебедка: электрическая, реверсивная с индивидуальным приводом, двигатель лебедки электрический, тормоз колодочный.

Рис. 2. Схема полиспастной подвески груза

1 – одноступенчатый редуктор; 2 – соединительная муфта; 3 – колодчатый тормоз: 4 – электродвигатель; 5 – барабан; 6 – канат; 7 – полиспаст.

Определение КПД полиспаста

Если соединить по определенной схеме несколько подвижных и неподвижных блоков, закрепленных в обоймах, огибаемых гибким элементом (канатом, цепью), то такое устройство называется полиспастом.

Кратность полиспаста определяется числом ветвей каната, на которых подвешен груз, и характеризуется, во сколько раз достигается выигрыш в силе. Блоки различают направляющие с неподвижными осями и блоки ведущие, служащие для передачи крутящего момента. К первой группе относятся блоки, применяемые для изменения направления канатов при работе грузоподъёмных механизмов.

Диаметр блока подбирают в зависимости от сечения гибких элементов. Так, для стреловых кранов на автомобильном, гусеничном и железнодорожном ходу:

Dбл > 16 × dк – при легком режиме;

Dбл > 18 × dк – при среднем режиме;

Dбл > 20 × dк – при тяжёлом режиме;

При набегании каната на блок тратится работа на деформацию каната и на трение в опорах, что характеризуется КПД блока.

При многократном полиспасте:

– КПД блока на подшипниках скольжения принят равным .

Определение натяжения ветви каната, идущей на барабан

Определить усилие в канате, навиваемом на барабан, можно по формуле:

,

где – вес поднимаемого груза, кН;

– вес подвесных приспособлений, кН (принимаем за 5% от веса груза);

– кратность полиспаста;

– КПД полиспаста.

кН.

(внимание ошибка!!!) значение равно 7,15 кН

Запасовка полиспастов

На практике может появиться необходимость изменить расстояние между основными грузовыми блоками и расположение последней. Подобная процедура называется запасовкой и она позволяет изменить скорость либо высоту подъема груза. В грузовых кранах с ее помощью можно подкорректировать нарушенную прямолинейность подъема, что повышает общую безопасность работ и предсказуемость поведения.

Всего существует четыре вида запасовки:

• Однократная, которую используют на стреловых подъемных механизмах, оснащенных гуском. В этом случае крюк подвешивают на одной нити каната и проводят через все блоки с последующим наматыванием на жестко закрепленный барабан.
• Двухкратная, которую используют на различных кранах, имеющих балочную и подъемную стрелу. В 1-м случае конец каната крепят на корне, а 2-й прогоняют через обводные барабаны, крюковые и стреловые блоки, вершину башни с подводом к лебедке. Во 2-м случае неподвижно жестко закрепленные блоки размещают прямо на головке стрелы, а канат крепят сразу в грузовую лебедку.
• Четырехкратная, которую применяют обычно на кранах и механизмах с высокой грузоподъемность. В ее основе лежит однократная или двухкратная запасовка, но ее реализуют отдельно по каждому из имеющихся блоков.
• Переменная, в основе которой лежит желание изменить рабочую грузоподъемность механизма. Для этого в подвижные блоки монтируют подвижные обоймы, которые удерживает сам канат либо цепь. Изменение же кратности проведенной по итогу запасовки идет за счет опускания подвески на специальную опору, которое происходит при сматывании каната.

Приобрести полиспасты, а также блоки для них можно оставив заявку по бесплатному телефону 8 (800) 550-93-95 либо электронной почте

Основы построения полиспастов

Если закрепить веревку (трос) на грузе, перекинуть её через блок, закрепленный на станции (далее стационарный или неподвижный блок) и потянуть вниз, то для поднятия груза необходимо приложить усилие равное массе груза. Выигрыша в усилии нет
Для того чтобы поднять груз на 1 метр необходимо протянуть через блок 1 метр веревки.

Это так называемая схема 1:1

Веревка (трос) закреплена на станции и пропущена через блок на грузе. При такой схеме для поднятия груза необходимо усилие в 2 раза меньше чем его масса. Выигрыш в усилии 2:1. Ролик движется вместе с грузом вверх. Для того чтобы поднять груз на 1 метр необходимо протянуть через ролик 2 метра веревки.

Это схема самого простого полиспаста 2:1

Рисунки №№ 1 и 2 иллюстрируют следующие Основные Правила Полиспастов:

Правило №1.

Выигрыш в усилии дают только ДВИЖУЩИЕСЯ ролики, закрепленные непосредственно на грузе или на веревке идущей от груза.
СТАЦИОНАРНЫЕ ролики служат лишь для изменения направления движения веревки и ВЫИГРЫША В УСИЛИИ НЕ ДАЮТ.

Правило №2.

Во сколько раз выигрываем в усилии – во столько же раз проигрываем в расстоянии.
Например: если в показанном на рис. 2 полиспасте 2:1 на каждый метр подъема груза вверх надо протянуть через систему 2 метра веревки, то в полиспасте 6:1 – соответственно 6 метров.
Практический вывод – чем «сильнее» полиспаст – тем медленнее поднимается груз.

Продолжая добавлять стационарные ролики на станцию и подвижные ролики на груз, мы получим так называемые простые полиспасты разных усилий:

Примеры простых полиспастов Рис. 3, 4.

Правило № 3

Расчет теоретического выигрыша в усилии в простых полиспастах.
Здесь все достаточно просто и наглядно.

Если необходимо определить ТВ уже готового полиспаста,
То нужно посчитать количество прядей веревки, идущих от груза вверх.
Если подвижные ролики закреплены не на самом грузе, а на веревке, идущей от груза (как на рис. 6) – то пряди считаются от точки закрепления роликов. Рисунки 5, 6.

Полужирное начертание

Подъемник с в домашних условиях

Порой в быту появляется нужда в поднятии тяжелого груза, но не у всех людей есть возможность подогнать к порогу строительный кран, от чего приходится выкручиваться. И тут на помощь как раз сможет прийти система блоков. Полиспасты, назначение и устройство которых может показаться довольно сложной в конструировании, но при должной подготовки, создание такой конструкции в домашних условиях не составит проблем. Все производится в четыре этапа:

Расчеты. Они производятся с учетом ваших целей и задач, а именно, параметры рабочего помещение, наличие в нем ограничений, вес груза и расстояние на которое нужно произвести транспортировку. Нужно зафиксировать все эти данный для составления чертежа и выбора конструкции.

Создание чертежа. Если в этом деле нет опыта, то лучше обратится к человеку с опытом и инженерным образованием, который сможет сократить время на создание модели на бумаге. Если помощи взять неоткуда, то лучше обратится в интернет и посмотреть рабочие чертежи базовых конструкций. Каждая из типов будет эффективна в определённых условиях, замеры которых вы сделаете ранее.

Подбор материалов. Подбор стоит начинать уже на первых этапах, а именно отталкиваться от уже имеющих вещей и тех, что можно приобрести. От вашего чертежа и расчетов зависит, какие детали будут нужны и какой материал лучше использовать. Покупайте в силу своего бюджета и с заделом на дальнейшее использование. Сильно экономить не стоит, иначе конструкция может подвести в самый ответственный момент.

Конструирование. Этот шаг самый простой из всех, потому что здесь нужно лишь соблюдать план и делать на совесть.

При определённой сноровке и подготовленности может получится очень добротная рабочая модель, которая не будет уступать строительным аналогам. Но если задачи не слишком амбициозные, то сильных затрат это не потребует. Для надежности можно в создании использовать уже готовый части из строительных полиспастов.

Особенности силовых полиспастов

Ключевой характеристикой подобных систем остается максимальна нагрузка, которая может быть развита. В общем случае, она зависит от следующих факторов:

• грузоподъемность крана, где полиспасты устанавливаются;
• кратность устройства (общее число ветвей каната, удерживающих груз);
• КПД блока, который определяют потери на преодоление силы трения, а также зависящие от жесткости цепи либо каната.

На механизме по подъему и передвижению груза может быть одновременно установлено несколько полиспастов, то позволяет равномерно распределить нагрузку и уменьшить толщину веревки либо каната. Одновременно одинарные полиспасты наиболее просты технически (у них один конец закреплен, а второй находится на барабане). Одновременно у последних очень ограничен угол отклонения из-за риска схода подъемного каната с блока. Вместе с этим наличие дополнительного блока усложняет и удорожает всю систему, но дает сразу несколько преимуществ:

• возможность повышения скорости вращения блоков;
• снижение износа каната;
• более симметричное расположение нагрузки.

Наиболее широко используют на практике следующие схемы полиспастов:

• сдвоенные трехкратные с наличием в схеме расположения двух обводных и трех рабочих блоков;
• сдвоенные трехкратные, имеющие уравнительную траверсу, которая позволит использовать грузоподъемную технику в тяжелых условиях.

Особенности выбора полиспаста

В идеальном случае, для каждого грузоподъемного механизма подобная система должна проектироваться индивидуально. При этом учитывают следующие факторы:

• общая грузоподъемность механизма;
• число обводных блоков, влияющих на итоговые потери на постоянное трение (зависят от типа опорных подшипников, способе смазки);
• диаметры отдельных элементов полиспаста;
• углы допустимого возможного отклонения от плоскости обводных барабанов;
• материал изготовления грузоподъемного каната;
• характер и вид опор, способы смазки для снижения трения осей;
• скорость движения подвижных блоков.

На практике обычно используют типовые решения, что позволяет сэкономить время на производстве, проектировании подобных систем, их сертификации. Дополнительно они обходятся значительно дешевле для конечного покупателя.

Назначение и применение полиспаста

В современном строительстве полиспасты применяются очень широко. Крюки крана сложной конструкции со щеками сразу рассчитаны на них.

Конструкция полиспаста может быть заблокирована, если в ней нет необходимости. Применение полиспаста как самостоятельного ГПМ ограничено только одним фактором — отсутствие тормоза, жизненно необходимого в грузоподъемных машинах.

Множество специализированных фирм занимается продажей полиспастов. Прежде чем купить полиспаст убедитесь в правильности подобранных характеристик под ваши нужды и если возникают сомнения — обратитесь к профессионалам.

Тема: Краны

Принцип работы полиспаста

Сквозь статичный шкив для подъема груза перекидывается канат/цепь, груз поднимается при прикладывании усилий, сопоставимых с исходным весом. Через эту конструкцию пропускается цепь. Высота, на которую поднимается груз должна быть равной длине каната. Такая схема не позволяет сократить ни силовые, ни скоростные показатели процесса перемещения груза.

Вдвое сократить затраченные усилия при применении грузоподъемного механизма возможно, конец веревки фиксирует систему на статичном шкиве, а специальный подвижный ролик и крюк подвешивается к грузу. В таком случае подвижный шкив механизма передвигается параллельно грузу и усилия, которые нужно затратить на его подъем, сокращаются. В этих несложных манипуляциях и основывается работа подобного грузоподъемного устройства.

Главная задача неподвижных блоков — создать путь перемещения каната/веревки, не давая сократить затрачиваемые усилия. Подвижные шкивы, прикрепляясь к грузу, способны выиграть в усилиях. Можно двукратно сократить прилагаемые усилия на подъем груза, при помощи увеличения состава системы конструкции на парные шкивы, состоящие из подвижного и статичного шкивов, отталкиваясь от количества подвижных роликов.

Расчет полиспаста

Для сгибания и разгибания каната к его сбегающей ветви необходимо приложить дополнительную силу W, которая зависит от размеров и конструкции каната и блока, а также от натяжения каната. Ее можно определить из уравнения моментов сил относительно оси блока без учета сил трения в опоре блока:

где R = D/2 — радиус ручья блока; q — коэффициент жесткости (его значение определяют экспериментально). Уравнение моментов всех действующих сил относительно оси блока (рис. 1, а) имеет вид:

где N — нагрузка на ось блока, равная геометрической сумме сил Sнаб и Sсбег; do — диаметр оси блока; f — коэффициент трения в опоре блока.

При определении величины N с некоторым допущением можно принять Sнаб≈Sсбег и тогда при угле обхвата блока канатом 2α:

Подставив это соотношение в выше приведенное уравнение моментов, получим:

КПД блока

Коэффициент полезного действия блока (КПД блока) — это отношение полезной работы Sнабh при подъеме груза весом Gгр на высоту h к полной работе, совершенной при этом силой Sсбег на том же пути h с учетом преодоления потерь на трение и жесткости каната.

КПД неподвижного блока

Поэтому для неподвижного блока, у которого перемещение набегающей и сбегающей ветвей каната одинаково, КПД неподвижного блока выражается формулой:

Анализ этой формулы показывает, что чем больше угол обхвата блока канатом и чем больше жесткость каната и трение в опоре блока, тем меньше значение КПД блока и тем больше дополнительная сила, которую необходимо приложить к канату, чтобы обеспечить равномерное движение груза. На КПД блока наиболее существенное влияние оказывают потери на трение в опоре блока, зависящие от конструкции и состояния опоры, поэтому при практических расчетах с достаточной степенью точности КПД блока принимают независящим от диаметра и конструкции каната, от размеров блока и от угла обхвата его канатом. Для блоков с опорой на подшипниках скольжения η = 0,95÷0,96; для блоков на подшипниках качения η = 0,97÷0,98. Меньшие значения принимают для блоков, работающих при повышенной температуре или в запыленной или загазованной среде. Тогда натяжение ветви тягового органа, набегающей на блок:

При обегании канатом неподвижного блока скорости движения набегающей и сбегающей ветви равны между собой (рис. 1, в). Если же набегающая ветвь каната со скоростью υ1 (рис. 1, г) набегает на подвижный блок, ось которого перемещается со скоростью υо, то скорость сбегающей ветви каната равна υ1 + 2υо.

Силовой полиспаст

Рис. 2

Развернутая схема обегания канатом блоков одинарного (простого) силового полиспаста приведена на рисунке 2. Если пренебречь сопротивлением в полиспасте, то есть когда система является неподвижной, сила в любой точке каната полиспаста:

где Gгр — вес груза; a — число перерезов каната, на которых подвешен груз (в сечении К-К на рис. 2); для одинарного полиспаста это число называется кратность полиспаста.

При подъеме или опускании груза, если учитывать силы сопротивления от жесткости каната и от трения в опорах блоков, натяжение отдельных ветвей каната различно. Обозначим через S1 натяжение ветви каната, идущей на обводной блок А1, S2 — натяжение следующей ветви и т. д. В общем случае при кратности полиспаста а натяжение последней неподвижно закрепленной ветви каната равно Sа. Отсюда следует равенство:

Если ветви каната в полиспасте расположены под углом к направлению силы тяжести, то надо брать проекции сил натяжения на вертикальную ось.

Соотношение между натяжениями отдельных ветвей каната при подъеме груза:

где η — КПД блока.

Используя эти соотношения, получаем:

Вычислив сумму геометрической прогрессии (выражение в скобках), определим соотношение между весом груза Gгр и натяжением каната S1 при параллельном расположении ветвей полиспаста без учета динамических нагрузок:

Натяжение Sбар каната, подводимого к барабану Б (рис. 2), больше натяжения S1, поскольку необходимо преодолевать сопротивление в обводных блоках А1, А2, А3. Если число обводных блоков равно t, максимальное натяжение каната при подъеме груза:

При опускании груза максимальное натяжение Sа будет в последней ветви, оно равно:

КПД полиспаста

КПД полиспаста, имеющего кратность а, в целом определяется как отношение полезной работы при подъеме груза Gгр на высоту h к затраченной при этом работе Sбарah, то есть:

При этом максимальное натяжение в системе полиспаста при подъеме груза может быть определено по зависимости:

Запасовка полиспастов

Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.

Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.

Различают следующие схемы запасовок:

1. Однократная, которая применяется для грузоподъёмных механизмов стрелового типа с гуськом. Крюк при этом подвешивается на одной нитке каната, последовательно проводится через все неподвижные блоки, после чего наматывается на барабан. Такой способ запасовки наименее эффективен.
2. Двухкратная, которая может быть применена на кранах, как с подъёмной, так и балочной стрелой. В первом случае неподвижные блоки располагаются на головке стрелы, а противоположный конец каната закрепляется в грузовой лебёдке. Во втором случае один из концов каната закрепляют на корне стрелы, а второй последовательно пропускают через обводной барабан, блоки крюковой подвески, стреловые блоки, блоки оголовка башни и затем подводят к грузовой лебёдке.
3. Четырёхкратная, используемая для механизмов большой грузоподъёмности. Здесь реализуется одна из схем, описанных выше, но отдельно по каждому из блоков крюковой подвески. Две рабочих ветви каната при этом направляются на блоки рабочей стрелы. Соединение смежных полиспастов производится через дополнительный неподвижный блок, который устанавливается на стойке платформы поворота крана.
4. Переменная, суть которой состоит в изменении грузоподъёмности крана. При таком виде запасовки (она может быть и двух-, и четырёхкратной) возможно соответствующее увеличение массы поднимаемого груза. Для этого в подвижные блоки дополнительно устанавливают по одной или две подвижных обоймы. Удержание обойм производит сам грузовой канат из-за разницы в усилиях, которые создаются наличием крюковой подвески. Изменение кратности запасовки выполняется опусканием крюковой подвески на опору при продолжающемся сматывании каната.

Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.

Кромочный рубанок для гипсокартона. Делаем идеальные стыки

Ножовка по дереву. Какая лучше?

Классификация

Полиспасты делятся на две большие группы: силовые и скоростные. Зачастую на практике используются силовые аналоги, позволяющие значительно снизить натяжение троса. Кстати, это усилие можно вычислить достаточно просто. Для этого потребуется разделить массу груза на имеющуюся кратность полиспаста. Возникает вопрос: что же такое кратность? Ответ: кратность – отношение количества ветвей органа, на котором расположился груз, к числовому значению ветвей, которые наматываются уже на барабан. Такое определение применимо к силовым полиспастам. Что касается скоростных полиспастов, то здесь кратностью является значение, получаемое от деления скорости ведущего конца каната на скорость ведомого.

В скоростных полиспастах рабочее усилие прилагается к подвижной обойме, груз же, в свою очередь, закрепляют на свободном конце троса. Выигрыш в скорости во время эксплуатации полиспаста такого типа возникает благодаря наращиванию расстояния подъема предмета.
