Подшипники

Шарикоподшипники радиальные однорядные

Самая популярная разновидность подшипников качения. Часто используются в конструкциях самой разнообразной аппаратуры. В ее числе валики картонных машин, редукторы, электромоторы. Используются для противодействия радиальным нагрузкам, но могут быть готовы также к восприятию двусторонних осевых нагрузок. Часто их используют исключительно для осевых нагрузок, в особенности если число оборотов вала велико и упорные подшип­ники использовать нельзя. Если радиальный зазор увеличивается, то возможности осевой грузоподъемности подшипника также становятся больше, поскольку в этой ситуации подшипники обретают характеристики радиально-упорных. Возможна работа подшипников, в случае если относительный перекос внутреннего и наружного колец не больше 20°.

Что касается корпуса подшипников качения, то выполняется он чаще всего из серого чугуна. Материалом для сепараторов подшипников однорядных является стальная штамповка или антифрикционные материалы типа текстолита, латуни, бронзы, дюралюминия. В последние время для производства сепараторов используют полиамидные смолы. Если подшипники имеют высокий класс точности и массивные точеные сепараторы, центровка которых происходит по наружному кольцу при использовании эффективных режимов смазки, тогда возможна их работа даже на скоростях вращения, которые превосходят предельные, описанные в справочниках.

Конструктивные виды радиальных подшипников однорядных:

• имеющие одну защитную шайбу;
• имеющие две защитных шайбы;
• имеющие канавку на наружном кольце и уста­новочное кольцо;
• имеющие установочное кольцо и защитную шайбу;
• имеющие одностороннее и двустороннее уплотнение;
• имеющие канавку для ввода шариков без сепаратора.

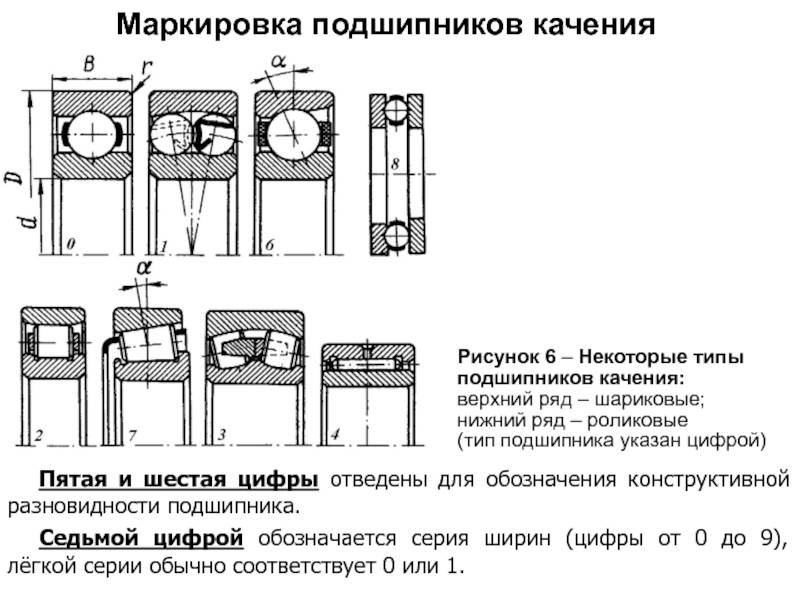

Буквенные обозначения подшипников

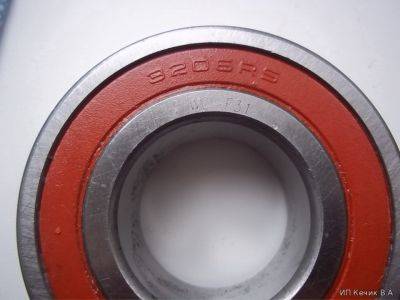

Получить исчерпывающие сведения о подшипнике можно по его обозначению, в котором каждая цифра и буква имеют свою интерпретацию. Кодировка этих узлов происходит согласно ГОСТ 3189-89 и международным стандартам. Существует две шифровки подшипников:

1. отечественная, она была принята еще в эпоху СССР;
2. международная.

Они отличаются маркировкой и если неправильно ее расшифровать, то можно купить неподходящее изделие, избежать этого можно, если воспользоваться действующими ГОСТами и правильно расшифровать обозначение. Буквы, расположенные справа от чисел в номере подшипника, имеют определенную трактовку, обозначение основных из них приведено ниже.

Дополнительные обозначения

Различают две категории:

• префикс;
• суффикс.

Начнем с приставки. Она находится перед цифровым кодом и составляется по правилам:

• запись начинается справа;
• отсутствующие позиции отбрасываются, а если совсем нечего писать в дополнении, то и тире, разделяющие части кодировки, не нужно.

Рассмотрим составляющие справа налево:

1. Класс точности. К самым высоким относятся аббревиатуры «5», «4», «Т» и «2». Немного хуже – «0», «6», «6Х», остальные показывают, что показатель совсем плохой. Тогда можно признать изделие низкокачественным. Это происходит, когда соотношение всех элементов не точно выверено. Так как маркируются подшипники после их изготовления, то при найденной погрешности, указывается плохой префикс.
2. Радиальный зазор. Классифицируется по шкале от 0 до 9, измеряется в десятых частях миллиметра и показывает расстояние между шариками, то есть между элементами качения. Оптимальными считаются срединные значения. Нормальный показатель может никак не отображаться в записи.
3. Ряд момента трения. В основную, часто используемую группу входят – 1, 4 и 7. Остальные нужно сверять по документу РД ВНИПП.021-01.
4. Категория А, В или С. Последняя – стандартная, она не имеет особенных требований, поэтому часто даже не указывается. А вот если вы имеете дело с А или В, то рядом будут проставлены цифровые значения, обозначающие класс.

Справа, в суффиксе, идет необязательная, но важная информация о дополнительных указаниях. Обычно она нужна тем, кто имеет дело с нестандартными моделями. Указывается кириллическими буквами. Запрос можно сделать в целой системе нормированных списков: ГОСТы 5721, 24696, 24850 и 7872.

Изменения в ГОСТах подшипников

В июле 2003 года ГОСТ 520-89 был заменен на ГОСТ 520-2002. Основные различия между ними заключаются в установлении новых классов точности. В последствие 520-2002 ГОСТ несколько раз заменялся, сейчас действующий ГОСТ – 520-2011, однако вносимые изменения не касались технической части, а относились к тексту. Такое же положение и с большинством ГОСТов, относящихся к подшипникам.

Система точности в условных обозначениях менялась и до этого в 1971 году. У подшипников, выпущенных до этого, класс точности обозначался буквами, а не цифрами. Это может привести к определенным сложностям, к примеру, при ремонте старого оборудования. Кроме того, буквенное обозначение используется и сейчас при производстве подшипников, изготавливаемых в соответствии с ЕТУ 100. Для удобства приводим таблицу соответствия старых и новых обозначений.

* Маркируется, только если есть дополнительные основания; ** Промежуточный класс.

Международная система

Таким образом, в России предприятия, изготавливающие подшипники, ГОСТа придерживаться должны в обязательном порядке. Определить, что представляет собой изделие, выпущенное у нас в стране, совершенно не сложно по его маркировке. С импортными устройствами этого типа, к сожалению, все далеко не так просто.

За границей классификация подшипников существует такая же, как у нас, а вот какой-то общепринятой четкой системы обозначений, к сожалению, там не имеется. Зарубежные производители маркируют свою продукцию так, как им заблагорассудится.

Дополнительные обозначения на подшипниках, изготовленных, к примеру, в том же Китае, могут наноситься как до основного блока, так и после него. Сама базовая информация, как и в российской системе, обычно представляется в виде нескольких цифр (3-5). Чаще всего в маркировке импортных подшипников:

• первый символ обозначает тип изделия;
• следующие две цифры представляют серию размера ISO;
• последние две цифры указывают код размера подшипника.

Как и в российской системе, в китайской последние две цифры, если они есть, следует умножать на 5. Таким образом можно определить внутренний диаметр подшипника в миллиметрах.

К примеру, характеристики подшипников, промаркированных как N315-EM/C3, будут такими:

• N — это тип подшипника роликовый радиальный;
• 315 — размеры ISO изделия;
• буквы EM указывают в данном случае на то, что в подшипнике предусмотрен латунный сепаратор;
• С3 — группа радиального зазора.

Обозначение импортных подшипников – есть ли иностранный ГОСТ для маркировки узлов

Если с отечественными изделиями все понятно и каждая компания-производитель обязана придерживаться годами установленных требований по нумерации, то за рубежом каждый изготовитель сам придумывает удобную для него систему. Обычно она менее подробная и детальная, чем в России, а также имеет следующий недостаток – без подробной, а для русского человека переведенной на его родной язык, инструкции ничего не понятно. Можно довериться продавцу, но он сам часто не знает мельчайшие особенности, из которых состоит код.

Как определить серию подшипника – инструкция

Существует четыре основные категории. Особо легкая (цифра 1), легкая (2 или 5), средняя (3 или 6) и тяжелая – 4.

Чтобы определить, к какой из них относится модель, следует найти ядро маркировки, оно находится между двумя тире. Если суффикса или постфикса нет, то номер может стоять одиноким. Есть две ситуации. Если есть слэш, то нужный нам показатель первый слева от него. Если косой черты нет, то он третий.

Как узнать диаметр отверстия – инструкция

Это самые первые (справа) числа ядра.

Если в записи присутствует окончание – 0X, то этот X – число от 1 до 9 в миллиметрах. Если запись – 05X, то значит X – округленное число, но не больше 10 мм.

Знаки 00, 01, 02 и 02 говорят о диапазоне от 10 до 20, код можно перевести в точные значения по предложенной выше таблице. Если после них стоит 9 (т.е. 900 или 901), то снова имело место округление.

При наличии любого двузначного значения следует умножать на 5. Правило с «девяткой» на третьем месте остается уместным и тут.

А если в маркировке есть слэш, то либо это исключение, либо большой диаметр больше 50 сантиметров.

Как по номеру подшипника определить его внешние размеры – инструкция

Это последнее значение ядра. Оно стоит с краю, слева. Это габариты, то есть помноженная ширина и высота. Если внутреннее кольцо остается прежним, то внешнее увеличивается согласно следующей маркировке: 0, 8, 9, 1, 7, 2, 3, 4, 5. Соотношение величин можно определить с помощью таблицы.

Как узнать номер

Легче всего воспользоваться электронными каталогами, содержащими в себе все десятки значений. Нумерацию легче освоить, если предварительно измерить основные параметры – внешний и внутренний радиус, ширину, высоту.

Пример маркировки подшипника иностранной компании NSK

Компания является одним из крупнейших мировых производителей подшипников. В начале 90х в состав вошел британская фирма RHP, что позволило выпускать продукцию сразу двух одноименных брендов. Для различия, как правило, используются, дополнительные обозначения.

В целом, маркировка состоит из 27 символов, которые содержат информацию о технических характеристиках изделия, типах смазки, её количестве, упаковке. Все обозначения можно увидеть в таблице.

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27
3	2	5	В	–	2	R	S	T	N	G								N			Y	R	L	N	5

Теперь разберемся с обозначениями:

• символы 1-18 – это технические характеристики, размеры, а также конструктивные особенности, которые соответствуют международной классификации. Приведенные в этом примере обозначения указывают на подшипник качения шариковый радиальный сферический с двусторонним уплотнением с сепаратором из полиамида наружным диаметром 52 мм.
• число 19 – указывает бренд. Здесь ячейка пустая – это означает бренд NSK. Буква же R, соответственно, – RHP.
• число 20 – страна-производитель.
• 23-25 – обозначает код вида смазки (подшипники требующие в качестве смазывающих материалов консервант – открытые, относятся к полям 21-22)
• 26 – это количество соответствующей смазки.
• 27 – тип упаковки. В данном примере 5 – это картонная упаковка.

В материале приведены стандарты ГОСТ по расшифровке подшипников, надеемся что данный материал будет полезен в работе.

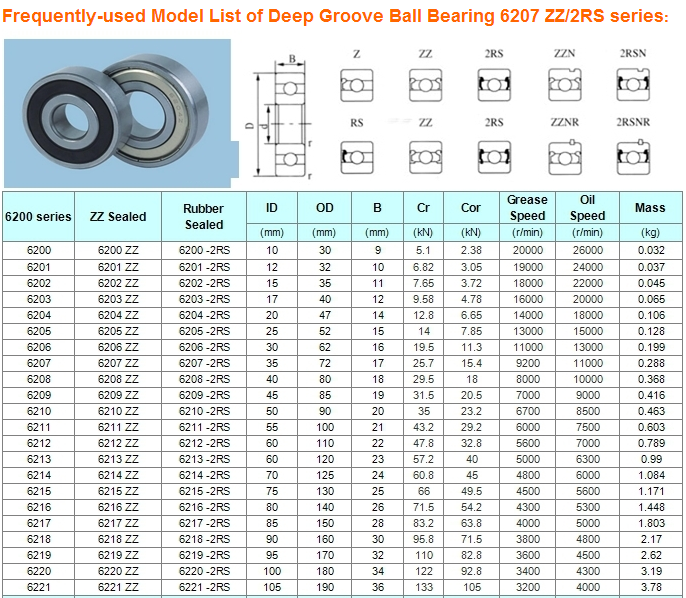

Таблица размеров

Каталог шариковых подшипников по размерам призван помочь в поиске оптимального технического решения. Подбор подшипников по размерам, таблица которых содержит бесценную информацию о таких параметрах изделий, каковыми являются величина диаметра внутреннего (внешнего) кольца, ширина изделия и т. п. , обеспечивает не только правильный выбор комплектующих, но и быстрый подбор аналогов. Таким образом, можно утверждать, что использование таблицы размеров подшипников качения является достаточно важным фактором в обеспечении бесперебойности рабочего процесса.

И в заключение необходимо рассмотреть еще один немаловажный момент, касающийся срока службы подшипников. Существует несколько факторов, непосредственно влияющих на продолжительность эксплуатации этих изделий:

1. Защищенность от негативного воздействия внешней среды.
2. Усталостное разрушение металла, использованного для изготовления элементов узла и следующее за ним «крошение».
3. Твердость и степень обработки подвижной конструкции.
4. Применение установленных производителем типов и количества смазочных материалов.

Современные марки стали, в совокупности с высоким качеством исполнения, способны обеспечивать шарикоподшипникам возможность увеличения номинального ресурса, заявленного производителем. Единственными условиями такого продления являются контроль показателей контактных нагрузок и соблюдение нормативов технического обслуживания.

Перечень стандартов ГОСТ относящихся к подшипникам.

ГОСТ 520-2002 Подшипники качения. Общие технические условия.

ГОСТ 520-2011 Подшипники качения. Общие технические условия.

ГОСТ 831-75 Подшипники шариковые радиально-упорные однорядные. Типы и основные размеры.

ГОСТ 832-78 Подшипники шариковые радиально-упорные сдвоенные. Типы и основные размеры.

ГОСТ 2893-82 Подшипники качения. Канавки под упорные пружинные кольца. Кольца упорные пружинные. Размеры.

ГОСТ 3189-89 Подшипники шариковые и роликовые. Система условных обозначений.

ГОСТ 3325-85 Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки.

ГОСТ 3395-89 Подшипники качения. Типы и конструктивные исполнения.

ГОСТ 3478-79 Подшипники качения. Основные размеры.

ГОСТ 3722-81 Подшипники качения. Шарики. Технические условия.

ГОСТ 4252-75 Подшипники шариковые радиально-упорные двухрядные. Основные размеры.

ГОСТ 4657-82 Подшипники роликовые радиальные игольчатые однорядные. Основные размеры. Технические требования.

ГОСТ 5721-75 Подшипники роликовые радиальные сферические двухрядные. Типы и основные размеры.

ГОСТ 6364-78 Подшипники роликовые конические двухрядные. Основные размеры.

ГОСТ 6870-81 Подшипники качения. Ролики игольчатые. Технические условия.

ГОСТ 7242-81 Подшипники шариковые радиальные однорядные с защитными шайбами. Технические условия.

ГОСТ 7634-75 Подшипники радиальные роликовые многорядные с короткими цилиндрическими роликами. Типы и основные размеры.

ГОСТ 7872-89 Подшипники упорные шариковые одинарные и двойные. Технические условия.

ГОСТ 8328-75 Подшипники роликовые радиальные с короткими цилиндрическими роликами. Типы и основные размеры.

ГОСТ 8419-75 Подшипники роликовые конические четырехрядные. Основные размеры.

ГОСТ 8530-90 Подшипники качения. Гайки, шайбы и скобы для закрепительных втулок. Технические условия.

ГОСТ 8545-75 Подшипники шариковые и роликовые двухрядные с закрепительными втулками. Типы и основные размеры.

ГОСТ 8882-75 Подшипники шариковые радиальные однорядные с уплотнениями. Технические условия.

ГОСТ 8995-75 Подшипники шариковые радиально-упорные однорядные с одним разъемным кольцом. Типы и основные размеры.

ГОСТ 9592-75 Подшипники шариковые радиальные с выступающим внутренним кольцом. Технические условия.

ГОСТ 9942-90 Подшипники упорно-радиальные роликовые сферические одинарные. Технические условия.

ГОСТ 13014-80 Втулки стяжные подшипников качения. Основные размеры.

ГОСТ 18572-81 Подшипники роликовые с цилиндрическими роликами для букс железнодорожного подвижного состава. Основные размеры.

ГОСТ 18854-94 Подшипники качения. Статическая грузоподъемность.

ГОСТ 18855-94 Подшипники качения. Динамическая расчетная грузоподъемность и расчетный ресурс (долговечность).

ГОСТ 20531-75 Подшипники роликовые игольчатые радиально-упорные комбинированные. Технические условия.

ГОСТ 22696-77 Подшипники качения. Ролики цилиндрические короткие. Технические условия.

ГОСТ 23179-78 Подшипники качения радиальные шариковые однорядные гибкие. Технические условия.

ГОСТ 23526-79 Подшипники роликовые упорные с цилиндрическими роликами одинарные. Типы и основные размеры.

ГОСТ 24208-80 Втулки закрепительные подшипников качения. Основные размеры.

ГОСТ 24297-87 Входной контроль продукции. Основные положения.

ГОСТ 24696-81 Подшипники роликовые радиальные сферические двухрядные с симметричными роликами. Основные размеры.

ГОСТ 24810-81 Подшипники качения. Зазоры.

ГОСТ 24850-81 Подшипники шариковые радиальные однорядные с двумя уплотнениями, с широким внутренним кольцом и сферической наружной поверхностью наружного кольца. Основные размеры.

ГОСТ 24955-81 Подшипники качения. Термины и определения.

ГОСТ 25255-82 Подшипники качения. Ролики цилиндрические длинные. Технические условия.

ГОСТ 25256-82 Подшипники качения. Допуски. Термины и определения.

ГОСТ 25455-82 Подшипники качения. Втулки закрепительные и стяжные. Технические условия.

ГОСТ 27057-86 Подшипники упорные роликовые конические одинарные. Основные размеры.

ГОСТ 27365-87 Подшипники роликовые конические однорядные повышенной грузоподъемности. Основные размеры.

ГОСТ 28428-90 Подшипники радиальные шариковые сферические двухрядные. Технические условия.

ГОСТ 9013-59 Металлы. Методы измерения твердости по Роквеллу.

ГОСТ 3635-78 Подшипники шарнирные. Технические условия.

ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) Подшипники качения. Методы измерения вибрации. Основные положения.

SNR

Самое высокое качество Страна: Франция Рейтинг (2020): 4.9

Лидером среди мировых производителей самых разнообразных подшипников сегодня заслуженно считается французская фирма SNR. Родоначальник конструкционной технологии ASB, ставшей впоследствии ммеждународным стандартом, компания и сегодня продолжает делать большие вложения в научно-исследовательскую деятельность. По этой причине все детали, выпускаемые производителем SNR, обладают лучшими эксплуатационными характеристиками и обеспечивают высокий уровень безопасности во время движения.

Вся продукция, в том числе выжимные и ступичные подшипники, шаровые опоры, тормозные диски и пр. по достоинству ценится потребителем за неизменно высокое качество. Именно поэтому большая часть товара поставляется на заводы производителей японских и европейских автомобильных марок и в сервисные центры, и лишь сравнительно малая доля служит для наполнения рынка запчастей. По этой причине в рознице поддерживается постоянный спрос на продукцию SNR и сохраняется ее высокая стоимость.

Как выбрать ступичный подшипник

Знать, какие фирмы ступичных подшипников выпускают наиболее качественные детали не достаточно. Нужно еще уметь отличить оригинальную продукцию от подделки. Есть проверенные критерии, по которым автовладельцы определяют качественные запчасти. Команда проекта ВыборЭксперта расскажет о них, чтобы вам было проще сделать свой выбор.

Оригинал или подделка

Чтобы выбрать оригинальную деталь, достаточно визуально ее осмотреть. Начнем с упаковки: она должна быть целой, без разрывов и вмятин. Стыки могут быть заклеены только клеем. Скотч на упаковке не допускается.

Деталь не может иметь сколов, отпечатков или царапин. Все стальные поверхности должны блестеть. На лицевой части подшипника можно увидеть наименование компании производителя и страну выпуска запчасти.

В комплектации с деталью должен идти технический паспорт, в котором указана дата ее выпуска, рекомендуемый пробег, используемые материалы для изготовления. Тут же разработчик указывает гарантийный срок.

Если хоть один из перечисленных выше пунктов будет нарушен, становится высокой вероятность, что в руках у вас подделка, а не оригинал. В таком случае опираться на гарантийные сроки и другую информацию, предоставленную на упаковке, нет смысла.

Страна-производитель

Самые хорошие подшипники на автомобиль изготавливают немецкие, японские и шведские заводы. Из германских поставщиков запчастей автолюбители выделяют: SWAG и FAG. У компании FAG логотип очень простой и запоминающийся: красная надпись FAG на белом фоне. А вот у второго бренда помимо надписи SWAG на логотипе обязательно присутствует слово Germany. Сам логотип имеет синий окрас.

Из японских производителей автомобилисты отдают предпочтение компаниям NSK и KOYO. У первого поставщика запчастей эмблема содержит: красную надпись NSK на белом фоне. Над ней может присутствовать словосочетание: Motion&Control. А вот у KOYO в логотипе указано три слова на синем фоне: Koyo Jtekt Group. Они обозначают принадлежность фирмы к группе мировых лидеров по производству запчастей.

Размеры

Замена ступичного подшипника ВАЗ, Lada, Volvo, Volkswagen, Ford и других автомобилей проводится с предварительным замером детали

Всего во внимание берут три основных показателя:

• Внутренний диаметр (D1) – диагональ, проведенная между внутренними стенками ролика;
• Внешний диаметр (D2) – общая диагональ агрегата;
• Ширина (H) – высота детали в горизонтальном положении.

В отличие от других запчастей подшипник невозможно сточить или нарастить. Поэтому он должен отвечать размеру в точности до миллиметра.

Обычно производитель указывает на упаковке перечень соответствия маркам и моделям авто. Но этот список не полный. Он может не включать в себя малосерийные бюджетные машины или автомобили, снятые с производства.

Комплектация

В зависимости от того собираетесь вы купить задний ступичный подшипник или передний, на отечественное авто или зарубежное, от баварского изготовителя или японского, комплектация продукта будет отличаться.

Минимальный набор включает в себя:

• Подшипник;
• Уплотнительное кольцо из резины;
• Гайку-фиксатор;
• Технический паспорт.

В наборах с хорошим качеством этот список дополняется минимум 2-3 уплотнительными резинками, которые изготавливаются из силикона.

Упорные подшипники

В табл. 37 приведены основные разновидности упорных подшипников качения.

Однорядные шариковые упорные подшипники (табл. 37, эск. 1) предназначены для восприятия осевых нагрузок в одном направлении. Радиальную нагрузку упорные шариковые подшипники воспринимать не могут. Их применяют только в сочетании с радиальными подшипниками (скольжения или качения).

Одно из колец подшипника плотно сажают на вал (по диаметру d), а другое устанавливают в корпусе. Для предотвращения трения между валом и свободным кольцом внутренний диаметр d, последнего делают на несколько десятых миллиметра больше, чем закрепленного кольца.

Свойство самоустанавливаться придают, выполняя опорную поверхность одного из колец подшипника по сфере и устанавливая его на шайбе со сферической опорной поверхностью (2).

Двухрядные шариковые упорные подшипники (3, 4) предназначены для восприятия осевых нагрузок обоих направлений. Частота вращения у этих подшипников ограничена. Под действием повышенных центробежных сил шарики смещаются с беговых канавок (особенно если осевая нагрузка переменная), вследствие чего нарушается правильная работа подшипника.

Упорно-радиальные шариковые подшипники (5, 6) могут наряду с осевыми нагрузками нести довольно значительные радиальные нагрузки.

Упорные подшипники с цилиндрическими роликами (7—12) состоят из двух плоских колец, между которыми катятся цилиндрические ролики.

Ролики центрируют в подшипнике сепараторами (7), которые, в свою очередь, центрируют на валу или по одной из обойм подшипника (8). Применяют также центрирование роликов буртами на одной (9) или на двух (10) обоймах.

В подшипниках этого типа ролики катятся только в одной точке своей длины, на остальных участках происходит проскальзывание относительно поверхности беговых дорожек. Для уменьшения проскальзывания иногда применяют установку в ряд нескольких коротких роликов (11). Для восприятия осевых сил в обоих управлениях применяют двухрядные роликовые подшипники (12). Частота вращения у этих подшипников крайне ограничена. Их применяют в тихоходных тяжелонагруженных опорах.

Упорные подшипники с коническими роликами выполняют с конусами, вершины которых сходятся на оси подшипника (13, 14) что обеспечивает правильное качение роликов.

Сферические подшипники (15) обладают свойством самоустанавливаемости и могут нести большие радиальные и осевые нагрузки. Наружная беговая дорожка у них выполнена по сфере, центр которой расположен вне подшипника; профили роликов очерчены дугами окружности с радиусом, равным радиусу сферы.

Условие правильного качения роликов сфероконических подшипников соблюдается не полностью.

Стандарты устройств скольжения

Подшипники любой разновидности — изделия прежде всего стандартные. В противном случае подобрать подобное устройство для того или иного механизма было бы крайне сложно.

По каким же нормативам изготавливаются подшипники? ГОСТ регулирует не только собственно размеры подобных изделий, но и, к примеру, условные обозначения их конструктивных элементов и многие другие параметры. Какие именно нормативные документы регулируют изготовление устройств скольжения, можно посмотреть в представленной ниже таблице.

ГОСТ для подшипников скольжения

Норматив	Какой ГОСТ регулирует
Сокращения и условные обозначения	7904-1
Параметры для расчета	4378-4
Стандарты для втулок из медных сплавов	4379-2006, 29201-91
Конструктивные особенности и подшипниковые материалы	4378-1
Размеры и типы колец	28801-90
Размеры керамических втулок	2795-2001
Размеры и виды втулок, типы спекаемых материалов	24833-81
Определения и термины для подшипников механизмов и машин	18282-88
