Пистолет для химического анкера

Как выбрать химический анкер для газобетона, бетона и кирпича

В зависимости от материала основы используются различные анкерные смеси

Крайне важно добиться гарантированного соответствия химического состава анкера его характеристикам и условиям его эксплуатации. Для того чтобы безошибочно выбрать материал, перед его приобретением следует внимательно изучить прилагаемую к нему или расположенную на упаковке инструкцию

В этом документе можно найти все необходимые сведения.

Большинство известных производителей указывают в своих рекомендациях типы конструкций и материалы их изготовления, оптимальное расположение крепежных отверстий и их размеры, метод крепления, диапазон влажности и температуры, а также допускаемые нагрузки для различных оснований. Кроме того, необходимо учесть возможные ограничения по условиям эксплуатации и скорости полимеризации смеси – это имеет особое значение для химических анкеров с атмосферной полимеризацией.

Можно ли изготовить химический анкер самостоятельно

Заводские химические анкеры стоят довольно дорого, к тому же имеют ограниченный срок хранения, особенно после распаковки картриджа. А между тем, химический анкер вполне возможно изготовить самостоятельно в домашних условиях.

Состав изготавливают на основе эпоксидной смолы. Физико-технические характеристики этого компонента в полной мере обеспечивают отличную адгезию с ракушечником, известняком, кирпич, бетон и многими другими материалами. Благодаря этим свойствам, эпоксидная смола вполне может стать основным компонентом самодельного химического анкера.

Для изготовления жидкого крепежа в домашних условиях понадобятся:

смола эпоксидная ЭД-20;
отвердитель УП-583;
Цемент или гипс. В качестве наполнителя можно использовать небольшое количество мелкодисперсного кварцевого песка;
Пластификатор ДБФ или ДЭГ-1.

Изготовление смеси состоит из нескольких этапов:

В эпоксидную смолу добавляют пластификатор, в объеме от 5 до 10% от объема смолы, после чего, полученную смесь тщательно перемешивают.
После этого в полученный состав добавляют наполнитель (цемент или гипс). Полученную субстанцию перемешивают до получения однородной массы без комков. Количество наполнителя также составляет от 5 до 10% от общего объема смеси.
Последним этапом является добавление отвердителя в пропорции 1:10 или 1:8. От количества отвердителя будет зависеть скорость полимеризации состава и его прочность.

После тщательного перемешивания получается готовая к применению смесь, выработать которую нужно сразу после приготовления. Время схватывания смеси составляет 1-2 часа, в зависимости от температуры окружающей среды. Полная полимеризация состава может длиться от 12 до 24 часов. Использование пластификатора позволяет продлить срок жизни смеси, а применение в качестве наполнителя гипса – напротив, ускоряет процесс схватывания.

Пистолет для химического анкера: технология применения

Перед установкой шпильки, в отверстие впрыскивается специальное вещество. Оно естественным образом заполняет все неровности и, следовательно, делает отверстие воздухонепроницаемым. Поскольку впрыскиваемый состав повышает адгезионные свойства, то прочность такого соединения повышается (даже в том случае, если диаметр шпильки не увеличить).

Последовательность установки химического анкера такова:

В нужном месте строительной конструкции сверлится отверстие требуемой глубины.
При помощи воздушной струи высокого давления очищают полость от остатков материала.
Используя пистолет для химического анкера, полость заполняют смолой (не менее, чем на 70% от глубины отверстия, хотя практически это достигается опытным путём). В этом смысле ампульный вариант лучше, ибо ампула – одноразовая, а частицы стекла послужат дополнительным условием устойчивости шпильки.
Не дожидаясь схватывания смолы, в отверстие вворачивают шпильку, после чего на неё надевают фиксирующую шайбу, которая увеличивает площадь соприкосновения.
Гайкой поджимают шпильку к торцу полости и дожидаются полного схватывания адгезирующего вещества.

Преимуществами такого способа крепления является улучшенная защита места соединения от коррозии, отсутствие ограничений по диаметру шпильки, пригодность для любых материалов и увеличенное против обычного значение крутящего момента зажима. Особо следует отметить долговечность химического анкера. Поскольку состав при своём схватывании не расширяется, то и растягивающие напряжения в бетоне также отсутствуют. Это целесообразно, например, при креплении перил к бетонным лестницам, если нет возможности применить более толстые плиты. Наконец, химическое закрепление даёт возможность выровнять ось шпильки, пока химикат отверждается.

Разновидности жидкого анкера

Как уже упоминалось в предыдущих разделах, химические анкеры, как правило, представляют собой двухкомпонентные составы, состоящие из синтетических смол и отвердителя. Ингредиенты перемешиваются непосредственно перед использованием анкера. Существует три вида упаковки химических анкеров:

ампульные. Представляют собой капсулу с двумя отсеками в одном из которых находится клеящая смесь, в другом – отвердитель;
однокартриджные. Внутри картриджа имеется специальная перегородка, разделяющая клеящее вещество и отвердитель;
двухкартриджные. В комплект входит два картриджа, один из которых содержит клеящее вещество, другой – отвердитель.

Составы, выпускаемые в картриджах, работают по одному принципу, однако, для их использования потребуются различные пистолеты-дозаторы, предназначенные для дозированной полдачи смеси в заранее подготовленное отверстие (шпур).

Ампульные анкеры

Основной особенностью таких креплений является то, диаметр ампулы строго соответствует конкретному диаметру подготовленного отверстия (шпура). Одна ампула предназначается для фиксации одного стержня (шпильки, шурупа и т.д.). Использовать ампульные анкера целесообразно в тех случаях, когда можно гарантировать высокую точность и чистоту отверстия.

Капсульные анкера удобны в применении, поскольку нет никакой необходимости контролировать степень заполнения шпура. Несущественные отличия в диаметрах шпура и капсулы полностью компенсируются расширением клеевого состава при его затвердевании.

Как уже говорилось выше, ампула имеет две капсулы: с клеевой смесью и с отвердителем. Соединение этих компонентов происходит при вкручивании резьбового металлического стержня, например, шпильки или шурупа. Следует отметить, что смешивание отвердителя и заполнителя происходит более равномерно, чем при использовании составов, упакованных в один или два картриджа.

К недостаткам капсульных химических анкеров можно отнести невозможность их использования в вертикальном положении. Это связано с тем, что заполнитель вытечет из шпура значительно быстрее, чем произойдет схватывание.

Картриджные анкеры

Как уже говорилось выше, этот тип анкеров может помещаться в одной тубе, разделенной перегородкой, и в двух отдельных картриджах.

При использовании одного картриджа, заполнитель и отвердитель одновременно поступают в полость носика-смесителя, где перемешиваются с помощью специальной спиральной вставки. Для работы с такими анкерами можно использовать обычный строительный пистолет-дозатор.

Система из двух картриджей работает несколько иначе. Смешивание компонентов также происходит в общем носике, однако попадают они туда по отдельности. Для работы с такой упаковкой потребуется специальный пистолет-дозатор, обеспечивающий одновременную подачу в носик-смеситель заполнителя и отвердителя.

Разновидности картриджных анкеров

Все картриджные анкера можно разделить на два типа:

универсальные;
для крепления металлических стержней в бетонных основаниях.

Универсальные химические анкеры

Популярность этого вида анкерных креплений обусловлена, прежде всего, простотой использования. В процессе выполнения монтажных работ не нужно точно рассчитывать объем материала, необходимый для одного крепления.

Анкеры, предназначенные для крепления металлических стержней в бетонные основания

Химические анкеры, основным назначением которых является вклеивание резьбовых или арматурных стержней в бетонное основание, чаще всего, отличаются густой консистенцией. В их состав, помимо основных компонентов, входят ингибиторы коррозии и раскислители, что существенно увеличивает надежность и длительность эксплуатации крепления.

Некоторые виды химических анкеров, предназначенных для бетона, используются только в сочетании со специальными химическими средствами, предназначенными для обработки стержней и просверленных шпуров. Кроме того, могут потребоваться специальные приспособления для вдавливания стержней в шпуры.

Существенным недостатком картриджных анкеров является сложность контроля заполнения отверстий клеящим составом. При недостаточном количестве рабочей смеси, она начинает вытекать из отверстия, если основание пористое или пустотного типа не дождавшись схватывания.

Значительно уменьшить расход заполнителя и добиться его равномерного распределения по всем сторонам шпура можно, используя специальные сетчатые втулки. Эти элементы могут иметь разные размеры, и подбираются специально для конкретного крепления.

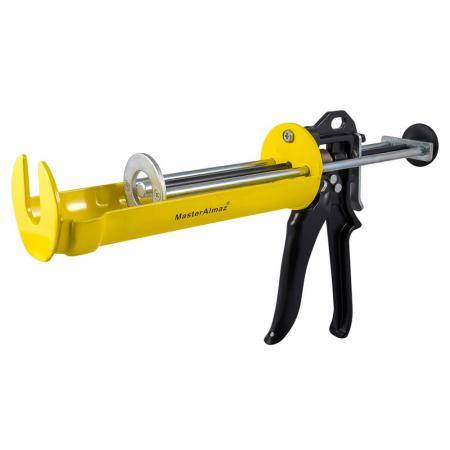

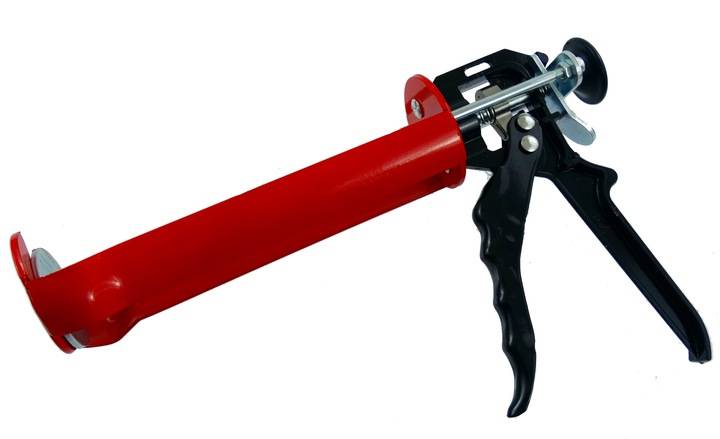

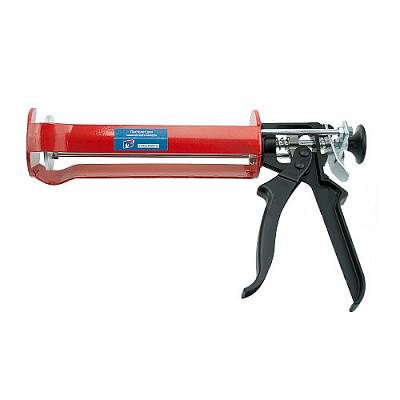

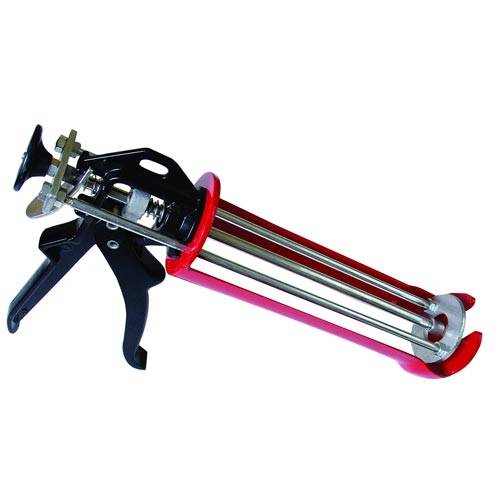

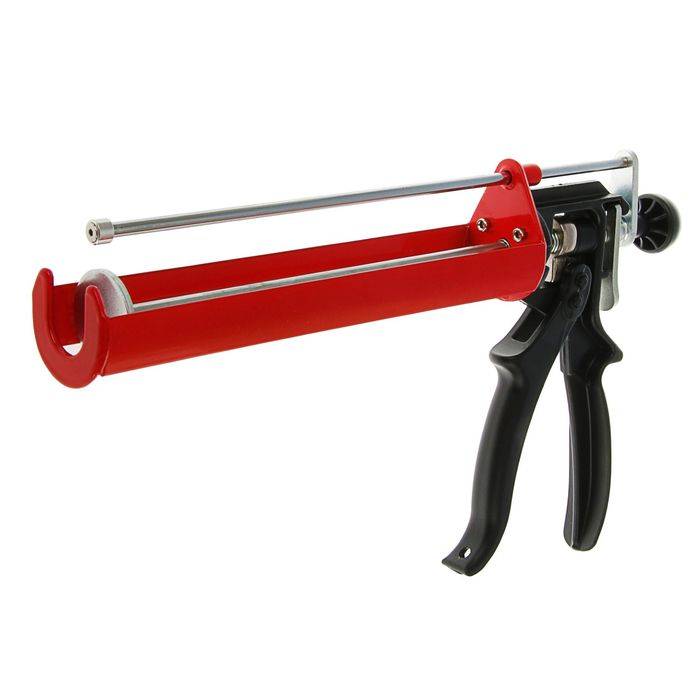

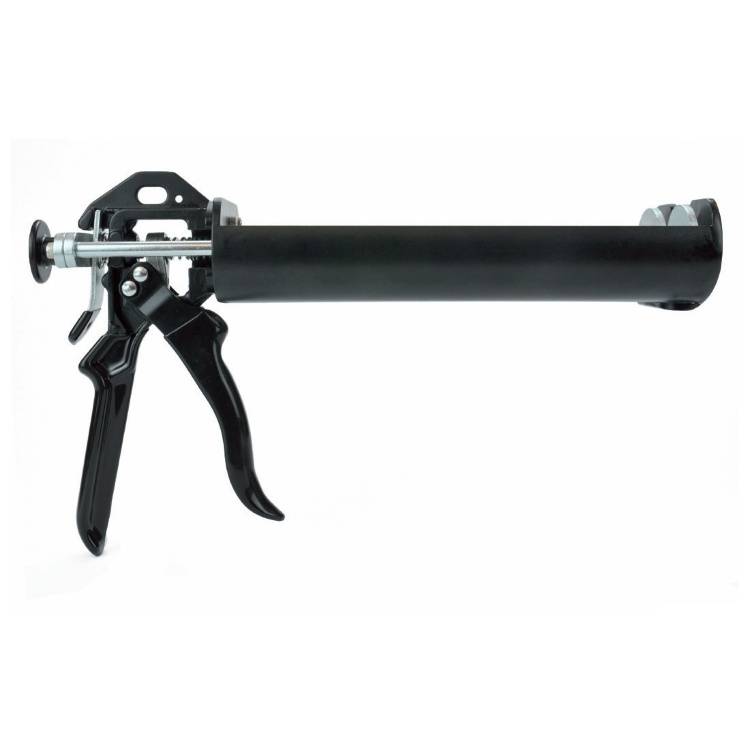

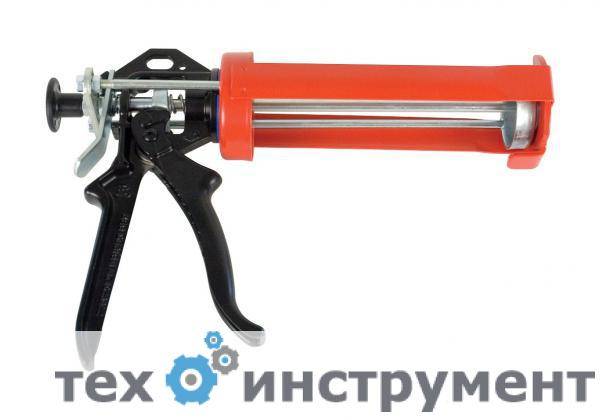

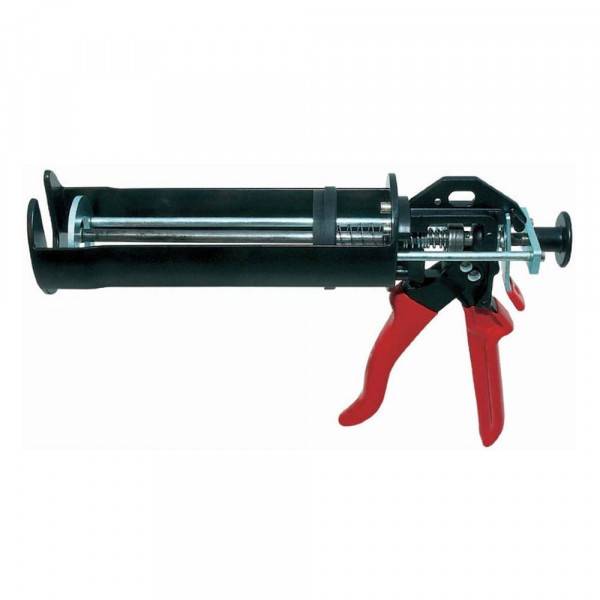

Устройство и выбор типоразмера пистолета

Установочные автоматические пистолеты (наиболее популярна продукция торговых марок Hilti, G&B и Fisher) подразделяются на два вида ампульные и картриджные.

Первые работают с одноразовой ампулой, где по отдельности содержатся два компонента отверждающего состава (перед непосредственным применением их необходимо смешать прямо в полости). После этого туда немедленно вводят шпильку и дожидаются окончательной фиксации состава. Пистолеты такого типа малопроизводительны, и используются при незначительном количестве используемых химических анкеров, располагающихся к тому же рядом друг с другом.

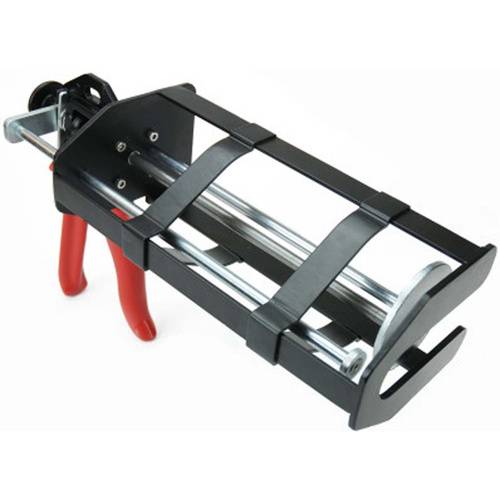

Пистолеты для химических анкеров со сменными картриджами применяют при массовых работах. Конструкция предусматривает установку сменного картриджа различной ёмкости (от 350 до 420 мл). Смешивание компонентов происходит непосредственно в подающем носике, когда нажатием на курок картридж вскрывается.

Работа с картриджным типом пистолета требует определённых навыков, поскольку нужно точно знать объём дозируемого вещества. Он зависит от диаметра используемой шпильки, глубины отверстия и их количества. Ориентировочно можно принимать, что объём адгезионного состава на одно отверстие диаметром 10…12 мм составляет (в зависимости от глубины заполнения и возможных потерь вещества) от 9 до 12 мм3. Нормы применимы в том случае, если глубина отверстия составляет от 80 до 120 мм, а потери не превышают 15% от объёма картриджа.

Вскрытый картридж необходимо использовать как можно быстрее, поскольку состав длительному хранению не подлежит. Для улучшения равномерности распределения состава предусматривается сетчатая гильза.

Цена пистолетов для химических анкеров колеблется в пределах от 1200 до 6500 руб. за комплект. Более дорогие и универсальные модели от Hilti можно использовать при любом внешнем температурном режиме. Изделия отличаются широким ассортиментом дозаторов, в комплект могут входить также монтажные шпильки

Пистолеты Fisher представляют собой бюджетный вариант инструмента, и используются в основном при ремонтных работах. Из ампульных автоматических пистолетов наиболее популярны изделия бренда BIT United Ltd, цена на которые составляет (в зависимости от комплектации) 650 … 900 руб.

Вертлюг. Виды и применение

Кабельный чулок для протяжки кабеля

Преимущества и недостатки

Как и любые другие элементы строительных конструкций, химические анкеры имеют свои достоинства и недостатки. Чтобы избежать неприятных моментов в процессе монтажных работ и эксплуатации, необходимо учитывать как положительные, так и отрицательные особенности данного вида крепления.

К неоспоримым достоинствам химических анкеров следует причислить:

полную герметизацию шпура после установки стержня;
Отсутствие растягивающих напряжений в бетонном основании.
Универсальность и широкую область применения;
простота монтажа. Для установки химического анкера не потребуются опыт и специальные навыки;
высокие прочностные характеристики анкерного крепления после его полной полимеризации. По этому показателю химические анкеры существенно превосходят металлические анкера и дюбели с пластиковой гильзой;
способность выдерживать значительные механические нагрузки и растягивающее усилия. Другими словами, крепежный элемент отличаются высокой несущей способностью;
химические анкера не восприимчивы к внешним атмосферным воздействиям, к коррозии процессам, воздействию агрессивных химических соединений;
специальные химические анкерные составы можно использовать в условиях высокой влажности и на переувлажненных поверхностях, кроме того, вполне допустим монтаж подводных конструкций;
период эксплуатации такого крепления сопоставим с долговечностью самого основания и обычно составляет не менее 50 лет;
существуют клеящие составы, в состав которых не входят никакие токсичные соединения. Такие крепления целесообразно использовать при внутренних работах. При покупке химических анкеров необходимо убедиться в экологической безопасности смеси;
Коэффициенты теплового расширения крепежа и материалов основания примерно равны. Это исключает возникновение дополнительных внутренних напряжений при резком перепаде температур.

Наряду с приведенными выше достоинствами, приступая к использованию, следует иметь ввиду следующие их недостатки:

В отличие от металлических анкерных креплений и дюбелей, химические анкеры требуют довольно длительного времени до достижения полной готовности установленного анкера к восприятию нагрузки. Время полной полимеризации крепления зависит от температуры окружающей среды:

– при температуре +200С время полной полимеризации будет составлять от 25 до 40 мин; составит 25÷40 минут;

– при 50С этот промежуток составит 6 до 7 часов;

– при дальнейшем снижении температуры процесс полимеризации может и вовсе прекратиться.

Ограниченный срок хранения закрытой упаковки. В запакованном виде состав можно хранить не более 1 года;
После открытия упаковки, срок ее хранения существенно сокращается. Исходя из этого, необходимо планировать монтажные работы таким образом, чтобы упаковка была полностью израсходована за один раз. Другими словами, нецелесообразно распечатывать упаковку для одного-двух креплений. В этом случае на помощь могут прийти ампульные анкеры;
Высокая цена, резко снижающая спрос на этот вид креплений.

Как пользоваться химическим анкером

Для использования химического анкера не потребуется специальных знаний или практических навыков. Процедура довольно проста и понятна.

Если используется ампульный анкер, то следует поместить ампулу в шпур и расколоть ее металлическим стержнем. В результате этого компоненты смешиваются и застывают.

При использовании вещества в картриджах в очищенный шпур выдавливается необходимое количество клеящей смеси, после чего устанавливается металлический стержень. По прошествии указанного в технических характеристиках времени смесь полностью застывает, обеспечивая тем самым надежную фиксацию стержня.

Лучшие производители

В настоящее время лидирующие позиции на рынке химических анкеров занимает сразу несколько известных компаний. Ниже приводится перечень этих компаний и технические характеристики выпускаемой продукции.

Производитель «Fischer» (Германия)
	RM	«Reaktionsanker» – ампула с клеевой массой, внутри которой находится отсек с отвердителем. Производитель изготавливает ампулы разных размеров – М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
FHP	«Hammerpatrone» – ампула с клеем и отвердителем для установки металлических элементов в бетонное основание. Производятся в следующих размерах – 10 (13×90), 12 (15×110), 16 (18×125), 20 (24×180).
FIS V 360S	«Injections-Mortel» Двойной картридж, для работы требуется специальный пистолет. Основной картридж объемом 360 мл и два смесителя.
FIS V S 150	«Injections-Mortel» Один картридж стандартного размера. Для работы потребуется обычный строительный пистолет для стандартных картриджей. В комплект входит картридж объемом 150 мл, два смесителя и адаптер.
Производитель «Hilti» (Лихтенштейн)
	HVU	«Adhisive Capsule Anchor». Ампула с метакриловой полиуретановой смолой, кварцевым песком и отвердителем. Капсулы имеют следующий объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280), М33 (37×300), М36 (40×330), М39 (42×360).
HIT-HY150	«Fast Curinq Injection System». Это два сдвоенных картриджа с акриловой смолой и отвердителем. Для работы требуется специальный пистолет. Объем картриджа 330 мл и два отвердителя, HIT-HY20 имеет один отвердитель.
HIT-HY20
Производитель «Mungo» (Швейцария)
	MSP	«Schlagpatrone». Ампулы со смолой и отвердителем. Объем капсул: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
MYA	«Verbunanker». Ампулы с двумя компонентами. Объем: М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
MIT-P	Один картридж. Для работы применяется стандартный строительный пистолет. Объем картриджа 150 мл, два смесителя.
MIT-P	Двойной картридж. Комплект: 235 мл и два смесителя.
MIT-SF	Двойной картридж. Объем 380 мл и два смесителя.
Производитель «Sormat» (Финляндия)
	KEM	«Kemiallinen ankkuri» – ампулы с полиэфирной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
KEMLA	«Kemiallinen lyontiampulli» – ампулы с полиэстерной смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
ITH	«Injektointitekniika». Картридж с инжекционной массой на основе полиэфирной смолы, объемом в 380 и 150 мл
Производитель «TOX» (Германия)
	TVA	«Verbund-Anker». Ампулы со смолой и отвердителем объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170), М30 (30×280).
THP	«Hammerpatrone». Ампулы со смолой и отвердителем, объемом М8 (10×80), М10 (12×90), М12 (14×110), М16 (18×125), М20 (24×170).
TVM-K	«Verbundmortel». Картридж с инжекционной массой, объемом в 380 и 150 мл.
