Пильные диски. Обзор технологий. 1 часть

Как выбрать диски на циркулярную пилу

Существует множество задач, с которыми может справиться циркулярная пила. Но, к сожалению, для всего спектра работ нельзя обойтись одним пильным кругом. Нужно учитывать ряд факторов, чтобы грамотно подобрать необходимую деталь и добиться поставленной перед ней задачи. Начиная от размеров, заканчивая количеством зубьев и материалом. Неграмотный выбор может привести к поломке инструмента, а иногда и к несчастному случаю.

При выборе обратите внимание на технические характеристики циркулярки, и уже отталкиваясь от этого, нужно подбирать подходящий круг. Некоторые из них увеличивают нагрузку, приходящуюся на двигатель, и могут не подойти для вашего инструмента

Размеры

Многое зависит от типа вашей циркулярной пилы – все указано в инструкции. Но существует зависимость и от типа работы – какой материал будет обрабатываться.

• Внешний диаметр. Подбирается по размеру защитного кожуха.
• Внутренний диаметр. Зависит от величины силового вала циркулярки.
• Количество зубьев. Большое количество зубьев плохо сказывается на скорости резки и нагрузке на двигатель, зато качество и чистота пропила возрастают.
• Наклон зуба. Чаще всего круги имеют положительный угол наклона зубьев, что хорошо подходит для продольного распила.
• Толщина круга и напайки. Определяет, какой толщины будет пропил. При большей ширине увеличивается прочность, но возрастает нагрузка на двигатель.

Маркировка пильных дисков

Обычно качественная продукция маркируется лазером. Исходя из данных маркировки, можно получить сведения о толщине полотна, внешнем и внутреннем диаметре, количестве оборотов, количестве зубьев.

Например, диск со значениями 190 x 1.8 x 20 мм означает, что диск имеет внешний диаметр 190 мм, толщину напайки 1.8 мм и толщину круга 20 мм. Толщина напайки – ключевой фактор при выборе диска. Умеренная толщина не будет перегружать редуктор, что обеспечит долговечность инструмента. Такой диск хорошо подойдет для распила 40 мм досок.

Материал

Материалом для дисков служит быстрорежущая сталь, иногда хромованадиевая сталь. Такую сталь легируют молибден, вольфрам, ванадий, хром, что значительно повышает прочностные характеристики. Маркировка – CV или HSS.

Круг пильный твердосплавный

Быстрорежущая сталь достаточно прочна, но для некоторых видов работ этого недостаточно. Тогда применяют твердосплавные материалы с маркировкой TC. Диск наполовину состоит из хромованадиевой стали, а зубья из карбида вольфрама, которые на него напаивают.

Алмазная дисковая пила

Для резки камня, бетона и других прочных материалов применяются диски с алмазной напайкой, которую прикрепляют лазерной сваркой. Один из самых прочных типов дисков, позволяющий справляться с материалами, обладающими высокой плотностью.

Заточка оснастки

Неправильно заточенный пильный диск не только плохо работает и быстро придёт в негодность, но и может вывести из строя мотор пилы. Так как полотно имеет высокий процент изнашиваемости, то заточка своими руками увеличит срок использования оснастки. Для заточки вручную понадобится:

• 2 бруска из дерева;
• напильник;
• точило;
• монтажные тиски;
• цветной маркер.

Необходимо вынуть оснастку из станка и зажать в монтажные тиски. С помощью двух брусков, которые исполняют роль клиньев, диск плотно крепится в одном положении. С помощью цветного маркера отмечается тот зубец, с которого начнётся заточка

Важно запомнить, какое количество движений точильным инструментом сделано при затачивании первого зубца. Последующие зубья должны точиться с такой же интенсивностью

После этого необходимо опробовать диск в работе. Если слышен скрип или посторонний шум, нужно взять цветной маркер, зафиксировать возле пилы и медленно начать вращать полотно. Маркер отметит разницу в высоте зубьев. При помощи напильника эту разницу урегулировать.

Твердосплавный диск затачивать самостоятельно без ущерба для полотна можно только тогда, когда есть специальный станок, а лучше полотно отдать специалисту на обслуживание.

Важные характеристики

Чтобы читатели не потерялись в дебрях современного рынка оснастки для циркуляционных пил, мы подготовили 5 основных критериев, которые помогут определиться с выбором

Рассмотрим их по степени важности

Внешний диаметр

Наружный, или внешний диаметр диска не должен превышать размеры кожуха циркулярной пилы, иначе его не получится установить на посадочное место. Увеличение параметра приводит к росту глубины пропила. Характеристика варьируется в пределах от 65 до 500 мм.

Посадочный диаметр

Посадочный, или внутренний диаметр — величина отверстия в центре оснастки. Определяет, подойдет ли пильный диск для крепления на шпинделе. Самые популярные размеры: 16, 20, 22, 30 и 32 мм. Но полный диапазон гораздо шире — от 11 до 50 мм.

Число зубьев

С увеличением количества зубьев снижается скорость обработки, но улучшается чистота реза. И наоборот: чем меньше зубьев — тем быстрее идет работа, но пропил становится все менее аккуратным. У характеристики есть своя классификация, представленная в таблице:

№	Наименование	Количество зубьев, шт
1	Большое	80-90
2	Среднее	40-80
3	Малое	10-40

Наклон заточки зубьев

Наклон заточки — угол отклонения режущей кромки зуба от радиуса пильного диска. На картинке наглядно показано, как характеристика может влиять на процесс работы. Углы бывают такими:

• Стандартный: 5-15°. Универсальная заточка. Подходит для всех видов распила.
• Положительный: 15-20°. Идеален для продольного пиления за счет эффекта «захвата».
• Отрицательный: от до —5°. Применяется для поперечного реза, не образует сколов.

Толщина диска

Стандартный параметр равен 3,2 мм. Чем тоньше диск, тем сильнее он нагревается и быстрее выходит из строя. Большая толщина гарантирует долгий срок службы оснастки, но замедляет работу. В этом случае растет перерасход материала из-за широкого пропила.

Дополнительные функции

Современный электроинструмент оснащается дополнительными функциями, которые стали доступны благодаря развитию электроники. Также разные модели могут иметь дополнительные возможности, которые выполнены с помощью механических устройств.

При выборе стоит обращать внимание на наличие этих функций и знать, что они дают пользователю. Разберем основные из них более подробно

Система стабилизации скорости вращения

Это электронная система, при нагрузке увеличивает силу тока, подаваемого на электродвигатель. И, наоборот, уменьшает при работе со слабой нагрузкой или без нее. В результате диск вращается с одинаковой скоростью при любых нагрузках.

При чрезмерных нагрузках обороты все же упадут или двигатель отключится защитной системой, если она есть. Тем не менее, система позволяет обеспечить ровную работу пилы в разных режимах, что облегчает работу.

Система плавного пуска

При запуске большинства электродвигателей потребляется мощность, в 3 раза превышающая номинальную. Например, двигатель в 2,2 кВт может при запуске потреблять до 6,6 кВт, что дает чрезмерную нагрузку на сеть.

Иногда сети, не рассчитанные на это и нагруженные другими потребителями, не выдерживают. И в любом случае при пусках на время «садится свет», что видно, по меркнущему свету лапочки накаливания. Система плавного пуска позволяет избежать этого.

Кроме того, она повышает безопасность. Если во время пуска, диск случайно оказался «не там, где надо», он не принесет вреда, так как поначалу будет вращаться медленно и будет время исправить положение.

Это полезная функция, но есть минус – пила не сразу включается в работу, требуется от 3 до 5 секунд для выхода на полные обороты.

Система защиты от перегрузок

Выполняет функцию, обозначенную в самом названии. При перегреве двигателя, заклинивании диска или редуктора, перегрузках система отключит двигатель. Её единственный минус – может быть настроена чересчур «бдительно» и отключать двигатель слишком часто из-за незначительных перегрузок.

Электродинамический тормоз

Без такой системы, при выключении пилы, диск продолжает некоторое время вращаться по инерции. Электродинамический тормоз, после отключения вращения, создает в двигателе магнитное поле, которое тормозит вращение практически сразу. Это повышает безопасность и удобство при работе.

Муфта скольжения

Функция защищает двигатель механическим способом. В случае, если диск заклинит, при зажиме определённой силы двигатель не сгорит, потому что привод от двигателя к диску будет проскальзывать за счет муфты.

Защита от случайного включения

Выполнена в виде выключателя с двумя кнопками. Первой кнопкой разблокируется основная кнопка включения. Система повышает безопасность, но создает некоторые неудобства при включении.

Обращайте внимание на наши советы по выбору, они помогут вам сделать правильный выбор

Стопор шпинделя

Для того, чтобы открутить зажимную шайбу диска (снять диск), требуется зафиксировать шпиндель (вал, на котором расположен диск). Иначе, болт крепления диска, будет крутиться вместе с валом и открутить его не удастся. На разных моделях такая фиксация выполняется двумя способами:

• На шпинделе предусмотрены грани для гаечного ключа.
• Внутри механизма встроен рычаг стопора, утопив который можно зафиксировать шпиндель.

Параллельный упор и направляющая шина

Параллельный упор поставляется практически со всеми моделями. Он позволяет нарезать заготовку на тонкие рейки, но при условии, если хотя бы одна сторона заготовки ровная. Упор вставляется в корпус пилы, а его площадка движется по ровной стороне заготовки, обеспечивая точный рез.

Направляющая шина – это площадка, которая ставится и крепится на заготовке. Пила движется относительно шины, поэтому необязательно иметь ровный край у заготовки.

Оба приспособления могут быть полезными при определенных операциях.

Направляющая позволяет сделать очень ровный рез, особенно полезной считается при распиливании ЛДСП.

Подпружиненный кожух

Этой функцией оснащены все модели дисковых пил, так как она обеспечивает безопасность. Кожух приоткрывается по мере пиления, освобождая проход вращающегося диска по заготовке. При снятии пилы с заготовки пружина автоматически закрывает диск защитным кожухом.

Выбор полотна

При выборе полотна возникают вопросы вроде «Марку какого пильного диска приобрести? Выгоднее купить подешевле или подороже?»

Первое, что необходимо сделать — посмотреть технические характеристики инструмента, для которого приобретается приспособление, такие как:

• мощность двигателя;
• допустимые нагрузки;
• скорость вращения шпинделя;
• диаметр штифта для насадки полотна;
• технические характеристики полотна.

Второе, что нужно знать, так это какой породы дерева нужен диск для распила, параметры толщины обрабатываемой древесины, вид распила (поперечный или продольный).

Третье: важная роль отводится производителю и цене полотна. Рейтинг производителей с лучшей репутацией можно составить из таких компаний: Премьер-Стандарт, Bosch. CMT, Makita, Globus, KONIG, FREUD, Атака.

Заточка пильных дисков по дереву

Затупленность режущей кромки определяется по некоторым признакам:

• увеличение сопротивления при подаче материала;
• возможное появление дыма и запаха гари;
• перегрев пильного диска.

Производится заточка пильных дисков по дереву своими руками не обязательно на специальных заточных станках. Можно использовать обычный наждак с алмазной чашкой. При произведении заточки следует придерживаться инструкции:

1. Должна соблюдаться перпендикулярность между затачиваемым инструментом и наждачным кругом.
2. Подавать необходимо диск к заточному станку.
3. Величина заточки зависит от усилия прижима инструмента к наждаку.
4. При заточке необходимо выдерживать угол наклона резца.
5. Операцию повторять для каждого зуба.

Классификация дисков на болгарку по размерам и материалам

Выбор дисков для болгарки может показаться совсем непростой задачей. Их классификация основана на множестве параметров.

Материал для обработки:

• по металлу;
• по дереву;
• по бетону;
• по керамике.

Вид выполняемых работ:

• обдирочные диски и насадки;
• отрезные круги;
• полировальные и шлифовальные круги.

Материал для изготовления и его особенности:

• цельнометаллические алмазные (сплошные и секционные);
• цельнометаллические с зубьями;
• абразивные.

Маркировка абразивных кругов:

• основным цветом и соответствующей надписью обозначен материал образца: синий — для реза по металлу, зелёный — для работы с камнем;
• первыми буквами обозначен материал, из которогозготовлен диск: А, C, AS (корунд, карбид кремния, электрокорунд);
• цифровые обозначения – размер зерна абразива. Чем мельче зерно, тем ниже скорость реза и выше точность;
• последней буквой обозначена твёрдость связки. А – наиболее мягкая, далее по алфавиту показатель увеличивается;
• скорость вращения обозначена цифрами на цветной полосе и не должна превышать скорость работы болгарки.

Маркировка абразивного круга

Линейные характеристики и размеры разных видов дисков

Для болгарок разных размеров и мощностей применяются круги с соответствующими линейными характеристиками:

• внешний диаметр: 115, 125, 150, 180, 200, 230, 300, 365 мм;
• диаметр посадочного кольца: 22.2 (наиболее распространён), 22, 32 мм;
• толщина: 1.0, 1.2, 1.6, 1.8, 2.0, 2.5, 3.2 мм.

Для тонкой и ровной линии реза наиболее подходящим является диск толщиной ≈ 1.0 мм. Но у него имеется существенный недостаток – повышенная гибкость, приводящая к слому при излишнем нажатии. Оптимальная толщина для реза, в среднем, составляет 1.6 мм.

С помощью шлифовальных и полировальных дисков можно достичь необходимого результата в обработке поверхностей. Такие круги имеют толщину большую, чем те, которые используют для резки металла. В зависимости от необходимого результата, на одну из сторон крепятся сменные накладки:

• наждачная бумага;
• ткань;
• войлок;
• губчатый материал.

Необходимым дополнением являются специальные мелкоабразивные пасты и жидкости.

Также существуют диски для затачивания инструмента и обдирочные насадки для болгарки:

• алмазные обдирочные (работа по бетону, камню и цементу). Не могут использоваться для обработки металла;
• лепестковые шлифовальные;
• абразивные заточные;
• витые шарошки (обдирка загрязнений с металлических, бетонных и каменных поверхностей).

Абразивные заточные круги используются для грубой обработки металла:

• оплавление сварного шва;
• заточка разнообразного режущего инструмента (например, зубья дисковой пилы).

Лепестковые шлифовальные диски гораздо мягче абразивных. По этой причине появляются трудности в удалении твёрдых выступов, но повышается качество шлифовки рельефных поверхностей.

Маркировка

Чтобы свободно ориентироваться при выборе пильных дисков, прежде всего следует изучить значение маркировки. Сегодня покупателю доступны диски от производителей всего мира, но у разных производителей разный порядок маркировки, что поначалу может немного запутать потребителя.

На самом деле ничего сложного в разных маркировках нет, и на каждом диске и упаковке в обязательном порядке указаны все необходимые данные. Покупателю остается найти их и оценить.

Пример маркировки:

D200хd30х3, где

• D – внешний, «большой» диаметр, 200 мм,
• d – посадочный, «малый» диаметр, 30 мм,
• оставшаяся цифра 3 – толщина диска 3 мм.

Иногда вместо толщины диска указывается количество зубьев.

Пример таких маркировок:

• 205х24Тх20, где
• 205 – внешний диаметр (205 мм),
• 24Т – количество зубьев, (24 зуба),
• 20 – посадочный диаметр 20 мм.

Некоторые производители дополняют цифровые строки картинками. Например, после строки 335,64, 30/32 расположены картинки с пояснениями. Нарисован диск со стрелками, указывающими внешний диаметр и числом 335, зубья и цифра 64, внутренний диаметр с переходным кольцом, позволяющим использовать диск на валах с посадочным диаметром как 30 мм, так и 32 мм.

Может быть изображен вид инструмента, для которого диск предназначен – ручная или стационарная циркулярка.

Лучшие пильные диски диаметром 190 мм

Такая оснастка применяется для разделки небольших деревянных материалов — досок и бруса высотой до 75 мм. Малый размер диска разрешает использовать его на ручных циркулярных пилах компактных размеров. Вот рейтинг пильных дисков по дереву для циркулярной пилы с таким диаметром, которые отличаются быстротой реза, чистотой и тонким пропилом, а также пригодны для ДСП и МДФ.

Bosch 2.608.640.633 190х30 мм — быстрый рез

Когда в приоритете скорость реза, то выбирают диски с небольшим количеством зубьев. Такая конструкция имеет меньшее сопротивление при вращении и содействует быстрой разделке материала. Но ввиду большого расстояния между режущими элементами разрезаемые стороны получаются грубыми и для чистовой обработки их придется шлифовать.

Данный диск от немецкого бренда имеет 12 зубьев с напайкой и дополнительным усилением с задней стороны. Оставляет пропил 2.6 мм в ширину.

+ Плюсы Bosch 2.608.640.633 190х30 мм

1. Подойдет не только для дерева, но и для газобетона, волокнистых плит на цементной основе.
2. Режет даже доски с гвоздями.
3. Очень низкая цена и проверенный бренд.
4. Взаимодействует с инструментом выдающим обороты до 4900 в минуту.

— Минусы Bosch 2.608.640.633 190х30 мм

1. Может повести металл, если пилить очень долго — у диска отсутствуют вырезы для температурного расширения.
2. Рез не чистый и нуждается в дополнительной последующей обработке.
3. Больше подходит для продольного реза — на поперечном сильнее рвет волокна, что портит качество.
4. Со временем начинает пилить медленнее — ориентировочный срок службы 4 года.
5. Заточка на вид тупая (особенность формы и технологии), поэтому определить качество в магазине не возможно — нужно только устанавливать на пилу и пробовать.

Вывод. Этот недорогой диск пригодится для быстрой резки древесины при выполнении черновых работ.

CMT 272.190.42M (190х30/20/16х1,7/1,1 мм; Z42) — чистый тонкий пропил

Для особо тонких пропилов с чистой кромкой нужны тонкие диски с большим количеством зубьев. Такая оснастка применяется при производстве мебели, где нужны аккуратные точные резы и рациональный расход материала. Но платой за это выступает тонкое сечение металла, что приводит к закусыванию или деформации

Работать таким диском следует более осторожно, чем другими

CMT 272.190.42M (190х30/20/16х1,7/1,1 мм; Z42) — особо тонкий диск с толщиной 1.1 мм. Имеет 42 зуба и оставляет пропил шириной 1.7 мм. Изготовляется непосредственно в Италии и предназначен для финишного реза.

+ Плюсы CMT 272.190.42M (190х30/20/16х1,7/1,1 мм; Z42)

1. Подходит для циркулярных пил с оборотами до 8000 в минуту.
2. Очень тихая работа.
3. С ним легко делать продольные и поперечные резы в материалах различной плотности.
4. Не оставляет топорщащиеся волокна на краях.

— Минусы CMT 272.190.42M (190х30/20/16х1,7/1,1 мм; Z42)

1. Цена гораздо выше аналогов.
2. Сложная заточка, которую нелегко восстановить в домашних условиях.
3. Для установки на некоторые циркулярные пилы нужны переходные кольца — те, что в комплекте бывают толще самого диска, поэтому последний не зажимается до конца.
4. Нельзя сильно спешить при выполнении реза, иначе он будет со сколами.

Вывод. Идеальный вариант для мебельной мастерской. Позволит прорезать OSB и подобные материалы максимально чисто и точно. Восемь прорезей внутри диска обеспечивают хорошее гашение вибраций и содействую тихой работе.

Маркировка

На этикетке круга указаны срок годности, предельное количество оборотов, маркировка материала, закодированная буквами и цифрами. По истечении срока годности насадки становятся ломкими, абразив осыпается. Дата, до которой можно использовать диск, указана на этикетке, рядом с посадочным отверстием.

При покупке нужно обращать внимание на предельное количество оборотов. Оно должно быть равным или меньшим, чем у инструмента. У абразивных дисков для болгарки обязательно присутствует маркировка материала абразива в закодированном виде

Кодировка материала расшифровывается следующим образом:

У абразивных дисков для болгарки обязательно присутствует маркировка материала абразива в закодированном виде. Кодировка материала расшифровывается следующим образом:

1. Материал, из которого изготовлена абразивная крошка, обозначают латинской буквой (или двумя буквами). Например, у круга с маркировкой, начинающейся с буквы А, абразив состоит из электрокорунда. Белый корунд (AS) – не режет нержавеющую сталь, карбид кремния (С) – вообще не подходит для работы с металлами.
2. Зернистость абразива обозначают цифрой, идущей следом за буквенным обозначением вида абразивной крошки. Чем больше значение, тем меньше размер частиц. Для работы с черными металлами нужны круги с крупнозернистым абразивом (до 30), для цветных металлов подходят мелкозернистые (от 40).
3. Твердость связки абразива указывают после зернистости. Ее обозначают латинской буквой. Чем дальше буква от начала алфавита, тем тверже абразив. Самая мягкая связка – А, самая жесткая – Z. Насадки с мягким абразивом используют для твердых металлов. Жесткая связка перегревает обрабатываемую поверхность, режет с трудом. Мягкая связка быстро износится.
4. Материал связки обозначают одной или двумя латинскими буквами в конце кодировки.

Например, диск с маркировкой A24R BF – абразив из электрокорунда, крупнозернистый, мягкий, связка из бакелита.

Параметры дисков для циркулярной пилы

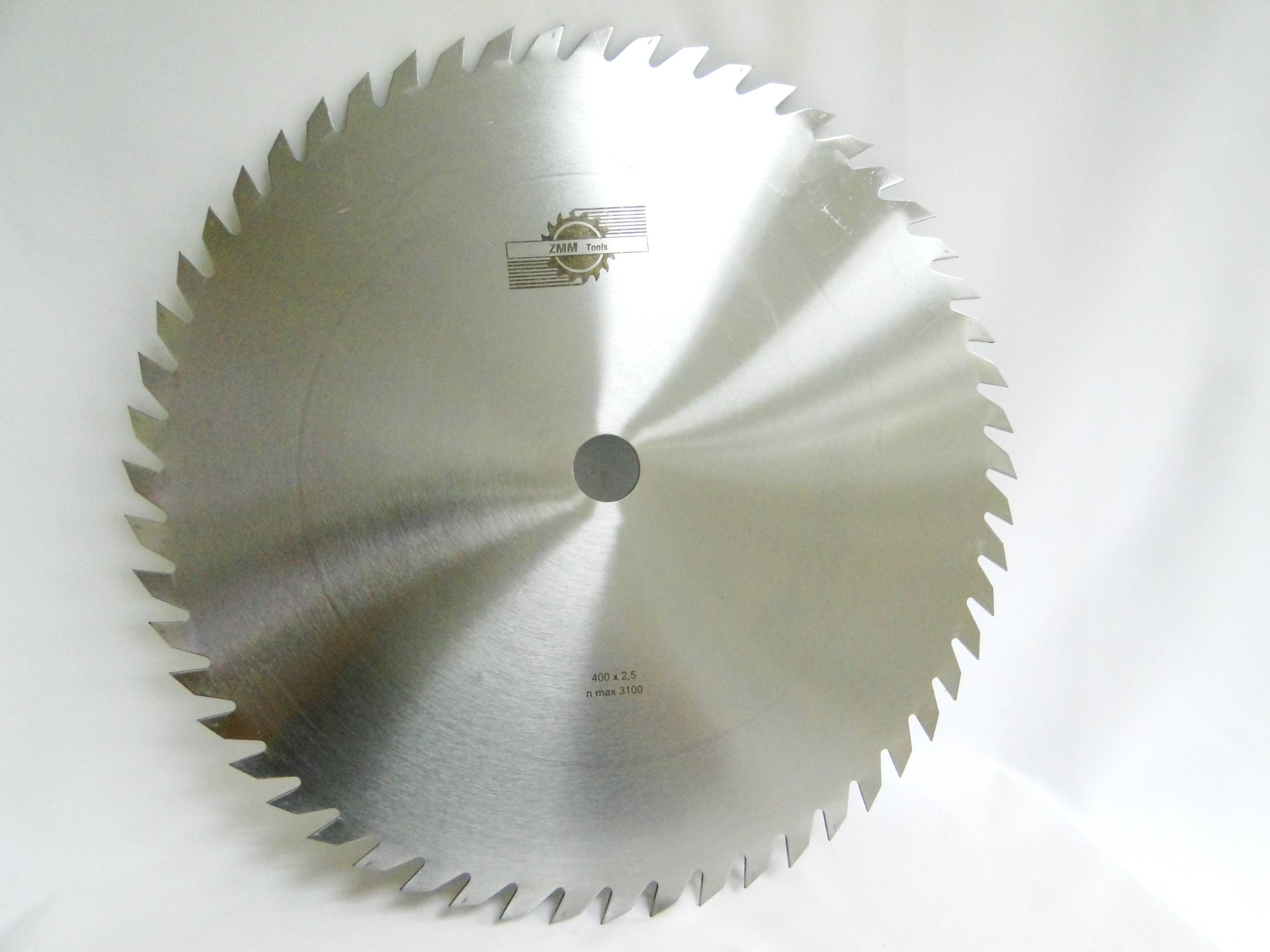

Диск – это металлический круг с зубьями на торце. Пильные диски по дереву для циркулярной пилы предназначены для разных задач, что нужно учитывать при покупке. Неправильно выбранная оснастка приведет к неровному резу, он будет идти туго с ожидаемой порчей расходника.

При раскрое обязательно нужно следить за перегревом. Для стали характерно повышение температуры тела при постоянном трении, особенно о древесину. При этом процессе происходит расширение металла, которое приводит к перекосу «восьмеркой». Деформация начинает проявлять себя в небольшом биении, которое ранее не испытывалось. Нередко повышение температуры вызывают на теле металла небольшие выпуклости, которые не заметны глазу, но ощутимы на ощупь. Со временем они начинают расширяться и становятся еще более заметными. Эксплуатация циркулярки с таким диском приведет к износу двигателя и пробоям в якоре.

При покупке нужно учитывать вероятное расширение, так как даже диск, соответствующий характеристикам инструмента, может начать расширяться от температур. Для ликвидации этого дефекта существуют термокомпенсаторы. Это прорези, которые забирают на себя расширение и не дают ему деформироваться. Кроме этого, по технике безопасности, нужно делать периодические перерывы, чтобы обеспечить остывание двигателя и круга.

Показатель чистоты реза – количество зубьев. В моделях для производительной работы зубьев меньше, а их размер больше. Также они имеют положительный наклон. Они значительно быстрее справляются с резом древесной плиты или дерева, но края покрываются мусором и неотрезанными волокнами. Их придется самостоятельно очищать с помощью стамески.

Диск пильный по дереву для чистого реза имеет большее количество зубьев (от 42) с отрицательным уклоном. Продуктивность их снижена, но в замен дают чистый торец, без торчащих волокон.

Важно смотреть на предназначения диска. На циркулярке есть оснастка для:

• Металла;
• Дерева;
• Древесных плит (ДВП, ДСП, МДФ, фанера, ОСБ);
• Пластик;
• Газобетон и пеноблоки.

Конфигурация резцов

Определяется типом обрабатываемого материала, что видно на фото дисков для циркулярки. Различают резцы:

Плоский – для быстрого распила любого древесного материала в продольном направлении.

Сменный с чередующимся наклоном. Применяется для ровного пропила древесины, фанеры, ДСП в продольном или поперечном направлении.

Комбинированный – универсальный вариант для разных типов пропила.

• Выбираем полотно для ножовки по металлу: рейтинг лучших полотен, выбор и использование лучшего инструмента

• Обзор буров и сверл для перфоратора — тестирование, сравнительные характеристики и оценка популярных моделей

• Обзор алмазных коронок по бетону: тонкости выбора и применения инструмента для качественного сверления
