Пила настольная своими руками

Крепление опорных ножек

Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.

При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).

Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.

Как сделать стационарную пилу?

Чтобы соорудить станок подобного типа, будут необходимы чертежи. Отличается стационарная пила от настольной лишь высотой станины.

Устройство столешницы для самодельной циркулярной стационарной пилы.

Важная часть станины – это ровное и широкое основание с прорезью для пилки. Его можно соорудить из оргстекла, ДСП или железного листа. Толщина крышки, на которой в такой конструкции закрепляется провод, определяется исходя из нагрузок. Крышка станины должна быть съемной, чтобы можно было с легкостью получить доступ ко всем компонентам станка.

Первый компонент конструкции, который понадобится изготовить самостоятельно, это стол. Его следует покрыть листом из жести или стали. Дерево трется о дерево или пластмассу, в связи с чем появляется лунка небольших размеров. Следовательно, выполнить качественный пропил не получится. Поперечные связки столика нужно будет делать из алюминиевого уголка 60-70 мм.

Если планка будет скользящей, то крышка столика должна иметь строго параллельные стороны.

Салазки можно изготовить из алюминиевого уголка, который позволит беспрепятственно скользить по краю без потери угла.

Следует позаботиться о том, чтобы диск с зубчиками не выступал над основанием столика больше чем на 1/3 диаметра, иначе инструмент будет опасным. Если нужно выполнить распил бруска 10 см, то диаметр диска должен составлять 35 см или больше. Для привода диска понадобится электромотор мощностью минимум 1 кВт.

Прежде всего нужно сопоставить мощность подготовленного электродвигателя с личными потребностями. Для деталей 15 см и больше сделать инструмент для распила самостоятельно очень сложно.

На любой из данных элементов можно насадить отрезную круглую пилку. Они имеют небольшие размеры и могут использоваться в качестве электропривода для распила досок небольшой толщины. Подобные приспособления рекомендуется закреплять снизу крышки столика.

http:

https://youtube.com/watch?v=Q6VP8I87FKU

Качественный упор с возможностью регулировки можно сделать из кусочка уголка 7-8 см, при этом его длина должна быть на 3,5-4 см больше длины столика. Далее надо обрезать с обеих сторон полочку так, чтобы остаток равнялся длине столика. Задние части загибаются вниз. В нижних полочках надо будет подготовить углубления под резьбу элементов для крепежа. После этого следует надеть на столик упор и скрепить его в нужном положении болтами. Упор следует выставить по шаблону, который предварительно нужно установить между ним и рабочим элементом приспособления.

Особое внимание необходимо обратить на вал. Лучше всего применить готовую деталь с местом для установки диска

Его можно купить в любом магазине по продаже строительных материалов и инструментов.

Обязательно нужно использовать подшипники. Их можно смонтировать своими руками. Цапфы должны быть укомплектованы крышками. Данные элементы позволяют защитить конструкцию от попадания опилок.

Следует предусмотреть клиноременную передачу. Электродвигатель можно взять, к примеру, от неиспользуемой стиральной машинки. Конденсаторы следует выбирать бумажные или масляные. Другие детали не смогут выдержать реактивной мощности, которая будет циркулировать в цепи.

http:

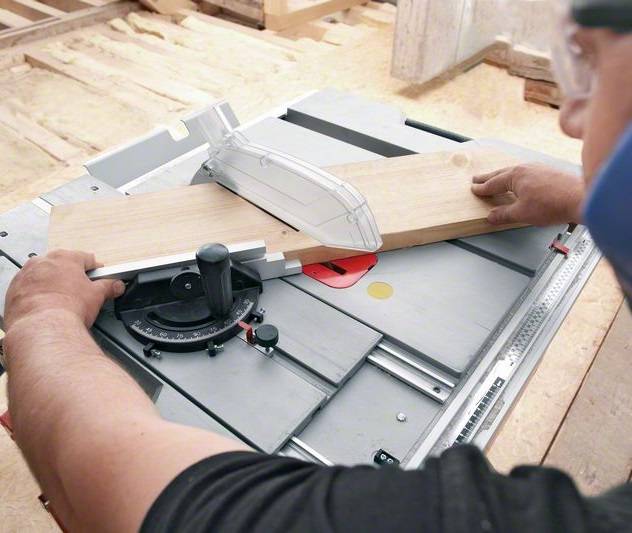

Если планируется выполнять торцевание деталей, то пригодится каретка. Данный элемент состоит из направляющих брусков, которые крепятся к фанере.

Что нужно определить для пильного стола?

Изготовление рабочего стола, с фиксированной на нем циркулярной пилой, для домашнего мастера не может быть большой проблемой. Полезно делать станок для обработки дерева самостоятельно, с учетом индивидуальных потребностей.

Необходимо выполнить примерный чертеж, чтобы по нему заготовить нужные материалы, инструменты и определиться с основными параметрами конструкции.

На начальном этапе необходимо выяснить главные технические качества будущего изделия.

Размеры

Габариты стола для циркулярной пилы рассчитывают, в зависимости от тех видов работ, которые предполагается выполнять с помощью инструмента.

Специфика решаемых задач влияет на длину и ширину изделия. Затем надо отметить место, где должен крепиться дисковый механизм, с учетом его размеров.

Отверстие под циркулярную пилу необходимо сделать точным, подходящим к определенной марке столярного оборудования, так как универсальные решения для этого не подходят.

Основание необходимо укрепить металлом, когда оно недостаточно прочное для механических воздействий, возникающих при распиле древесины.

Дизайн

Для столешницы обычно используют прочные доски из дерева лиственных пород, таких как дуб, бук, акация или ясень. При необходимости, поверхность стола покрывают фанерой или металлическим листом.

Под циркулярную пилу следует проделать отверстие в столешнице, в которое будет заходить нижняя часть диска.

Главными условиями создания качественного рабочего места должны быть:

• аккуратность обработки всех конструктивных деталей, чтобы во время разрезания древесины не получить занозы или не зацепиться одеждой за выступающие шурупы;
• тщательная заделка и шлифовка углов стола, особенно покрытого металлом;
• максимальное удобство для выполнения предполагаемых операций.

В целях продления долговечности и придания эстетической привлекательности изделию, можно покрасить стол в подходящий цвет.

Конструкция

Еще на этапе построения чертежа, следует продумать прочность конструктивных соединений, чтобы исключить быстрое расшатывание ножек стола.

Столешница должна быть абсолютно ровной, а все изделие – устойчивым и безопасным для мастера.

В некоторых случаях оборудование дополняют съемным расклинивающим ножом и защитным кожухом от летящих опилок.

Чтобы ножки выдерживали значительные механические нагрузки, их надо соединить несколькими планками, укрепленными металлическими уголками.

Соединения чаще всего выполняют шурупами и болтами с гайками, что особенно удобно, в случае использования небольшой складной конструкции.

Монтаж циркулярной пилы на станок (стол)

После того, как будет сделан основной корпус,

можно приступать к установке электрической пилы в самодельный станок.

1. На этапах создания конструкции в столешнице были выпилены все нужные для монтажных работ отверстия.
2. Если инструмент будет установлен на месте правильно, то все отверстия будут сходиться, и следует поставить и прикрепить подошву к столу на болты, а после затянуть все с внутренней стороны при помощи гаек с пружинной шайбой.
3. После того, как ручная пила дискового или циркулярного типа будет установлена, следует взять немного больше брусок, чем тот, при помощи которого регулировали наклон угла, и прикрепить его на столешнице в том месте, где была отмечена платформа пилы.

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

созданием подъемного механизма рабочей плиты;созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

1. направляющих по которым происходит движение каретки с валом и двигателем;регулировочной штанги с фиксирующими гайками; рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Стол для циркулярной пилы своими руками: чертежи и пошаговая инструкция

После того, как определены и вычерчены основные детали и узлы конструкции, можно приступать к заготовке материалов и подготовке инструмента, необходимого для работы.

К столу можно крепить практически любые модели циркулярных пил, кроме оснащенных слишком малыми дисками, так как они проседают по глубине и плохо справляются с резкой широких досок.

Материалы и инструменты для работы

Для сборки стола и крепления механизма дисковой пилы потребуются следующие инструменты:

• мягкий карандаш или тонкий маркер, нужный для разметки;
• измерительные приборы в виде рулетки, линейки и уголка;
• лобзик или ножовка для нарезки деталей из дерева;
• шлифовальная машинка с запасом наждачной бумаги;
• шуруповерт с дрелью и молоток;
• рубанок, который пригодится при сборке столешницы из нестандартной доски.

Стол можно изготовить из фанеры, брусков, досок, толщиной не менее 21 мм, или ЛДСП, а в качестве покрытия подойдут стальные или алюминиевые листы.

После сборки деревянной конструкции, ее стоит обработать антисептическими препаратами, которые защитят материал от влажности и других вредных воздействий.

Из соединительных деталей потребуются: шурупы, болты с гайками, металлические уголки, в количестве около 10 штук. Для прочности соединений можно использовать столярный клей.

Из элементов оборудования надо заготовить механизм циркулярной плиты и электрический выключатель с коробкой.

Установка циркулярной пилы в стол

Распиленный по длине брусок идет на сборку каркаса рабочего стола. Между собой элементы соединяются с помощью столярного клея, который должен высохнуть под давлением струбцин.

Затем ножки и каркас столешницы дополнительно соединяют саморезами и металлическими уголками, которые придадут изделию прочность и устойчивость.

Верх столешницы собирается из фанеры или досок, которые крепятся на корпус из брусков. Перед этим отмечают размер отверстия для диска циркулярной пилы и вырезают его лобзиком. При необходимости, выровненную поверхность стола покрывают листовым металлом.

Крепление механизма пилы к столешнице производят снизу, с внутренней части, предварительно просверлив отверстия для болтов.

Чтобы работающая дисковая пила была правильно закреплена на столе, необходимо использовать специальные лемешные винты, которые отличаются потайными шляпками. Это надо для получения гладкой поверхности в рабочей зоне, где болты должны быть погруженными в подошву основания механизма и не выпирать из нее.

Перед окончательным прикручиванием дисковой пилы важно правильно отрегулировать ее наклон, иначе результат работы не будет достаточно точным. Выравнивание производится с помощью небольших брусочков, подложенных под сторону нижнего перекоса

С боковой части стола надо закрепить коробку с выключателем, закрепленным с помощью болтов и распорок. Под столом выключатель соединяется с электрическим двигателем пилы отрезком кабеля.

При желании выполняются продольные упоры, изготовленные из 2-х досок, отрезанных по длине стола. Их углы надо закруглить и закрепить на столе с помощью мебельных рельс, чтобы менять габаритные размеры материала.

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Циркулярка на моторе от стиральной машины

Не промахнешься при аварии

Как сделать деревообрабатывающий станок из циркулярной пилы

Собственно рабочая часть (то есть сам диск) остается на своем месте. Главный элемент полноценного станка – движущийся координатный стол. Оптимальный вариант – сделать одну половинку столешницы подвижной, чтобы она перемещалась относительно жестко закрепленной второй половины и дисковой пилы.

Для этого в магазине мебельной фурнитуры приобретаются мощные «салазки» для ящиков или сдвижных дверей. Нижняя часть салазок крепится к станине, а на подвижную верхнюю, крепится половинка стола.

Важно добиться параллельности половинок как по горизонтали, так и по вертикали. Никаких люфтов быть не должно, иначе произойдет заклинивание пилы

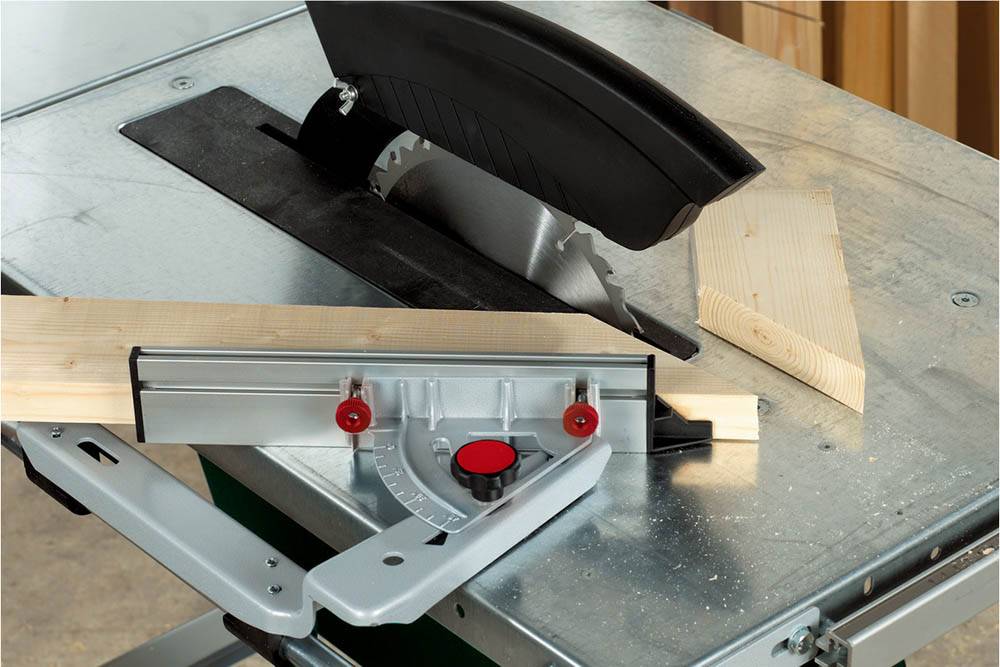

На подвижной столешнице устанавливается фиксирующее устройство для заготовок с разметкой по расстоянию от диска пилы и угла установки.

Фиксатор должен иметь максимальную свободу для размещения обрабатываемой детали, в тоже время обеспечивать ее надежное крепление. Можно использовать струбцины.

Пример крепления детали

Заготовка крепится к подвижной столешнице под необходимым углом, каретка перемещается, диск отпиливает деталь под нужным углом.

Регулируя высоту заготовки, можно выпиливать даже проходные пазы.

В целях безопасности, крепление обрабатываемой детали должно исключать попадание рук оператора в рабочую зону пилы.

Также можно предусмотреть отклонение плоскости циркулярного диска от вертикали. Такое дополнение расширяет возможности станка и позволяет выполнять распилы сложной конфигурации.

Еще один вариант повышения универсальности стационарной циркулярной пилы – маятниковый подвес диска.

Иллюстрация маятникового подвеса диска

Двигатель, привод и диск крепятся на пространственной раме. Одна сторона на шарнирах крепится снизу стола, вторая сторона фиксируется винтовым регулятором высоты.

Диск может возвышаться над рабочим столом на заданную высоту, обеспечивая выбор толщины заготовки. В комплексе с регулировкой оборотов вращения, такой вариант дает возможность устанавливать на один вал диски разного диаметра.

Требования к конструкции

Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры

При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:

• станины, служащей основанием всего изделия;
• столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
• выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

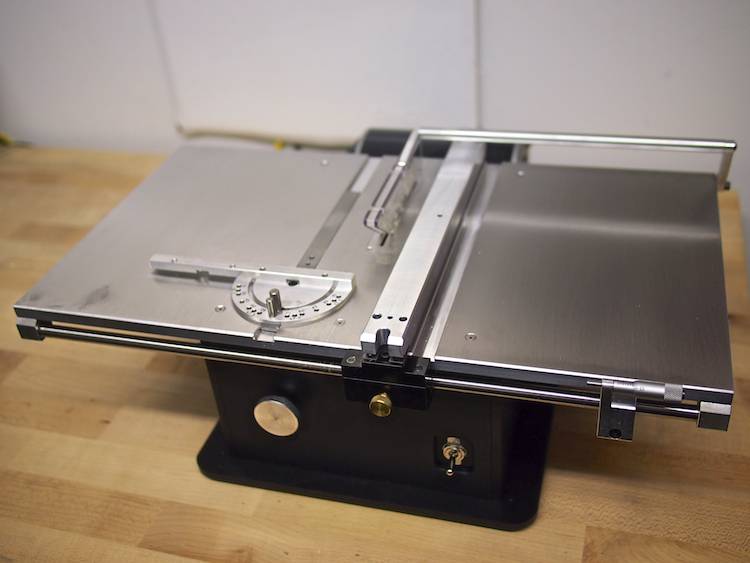

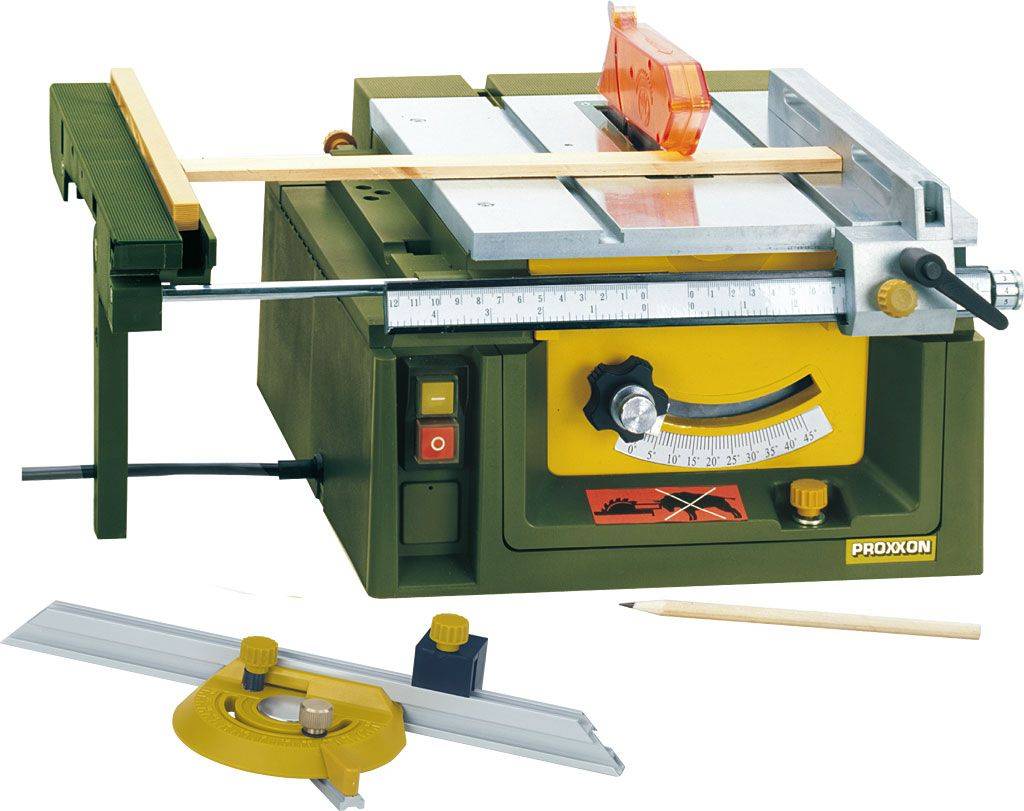

Малогабаритный циркулярный станок настольного типа

Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:

• основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
• столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
• комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).

Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.

При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

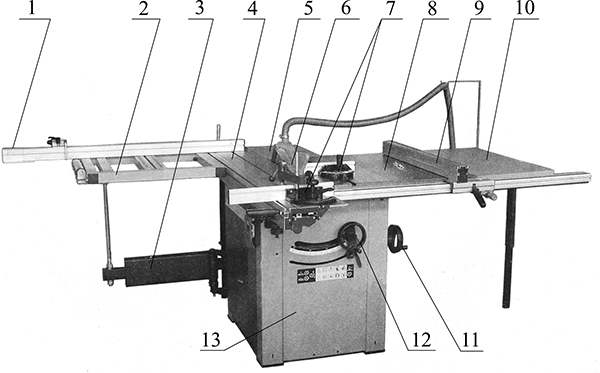

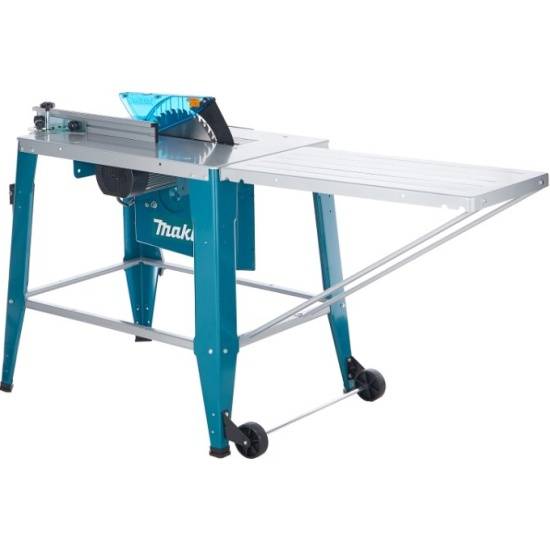

Стационарный циркулярный станок

Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:

Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.

После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.

Изготовление столешницы

Работы по изготовлению этой части оборудования проводятся в следующей последовательности:
Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера. При желании можно будет обработать её кромки с помощью фрезы, хотя делать это совсем не обязательно (основное требование, предъявляемое к этому элементу – его надёжность, а не привлекательность).

По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.

Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.

Для удобства проведения разметки столешницы диск пилы снимается

По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).

Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.

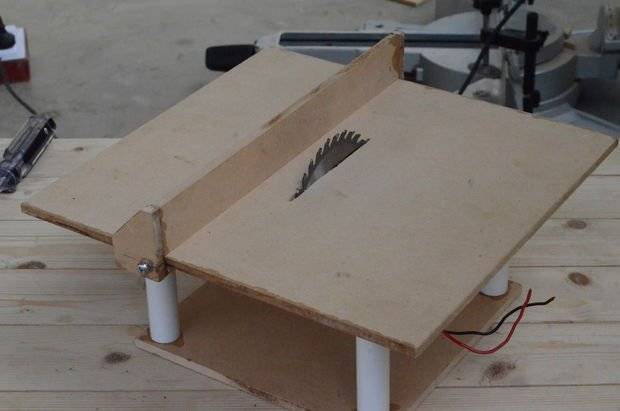

Ручная дисковая пила – превращение в стационарную

Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.

Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.

Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

Рекомендации от профессионалов

Теперь вы знаете, как из ручной циркулярной пилы сделать станок, поэтому рассмотрим советы мастеров:

• Перед тем, как использовать электрическую пилу на станке, проверьте диск пилы при помощи угольника, потому что некоторые недобросовестные производители ставят диск не ровно пол углом в 90 градусов, из-за чего спилы оказываются скошенными.
• Если при работе вы планируете применять стол для хранения на нем инструментов, то размеры столешница должны быть больше, чем 1 м2.
• Для создания станка используйте прочные и высококачественные материалы, потому что в противном случае он прослужит недолго.
• Стол можно дополнять, к примеру, мастера иногда умудряются присоединить к нему особый пылесос или расклинивающий нож с защитой для дисков, чтобы остатки от резки дерева и стружка не летели по всем сторонам.
• Заранее следует выбрать место для монтажа стола, а еще убедиться в том, чтобы пол, где будет стоять стол, был идеально ровным.
• Если есть навыки и желание, то можно сделать складывающуюся столешницу, но тут потребуется тратить больше сил, времени и материалов.
• Если стол вибрирует или качается при работе, то следует отрегулировать высоту ножек при помощи резины.

Так как циркулярная пила является электрическим устройством, то работать с ней стоит специалистам. Перенос выключателя в иное место тоже стоит доверять лишь специалистам.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Техника безопасности при работе ручной дисковой пилой с деревом

Техника безопасности при работе с ручным инструментом включает в себя целый комплекс мероприятий, который состоит из проверки оборудования, его подготовки, пробного пуска, а также обеспечения себя безопасным рабочим местом.

Подготовка инструмента

Подготовка ручной циркулярной пилы включает в себя следующие мероприятия, кстати, данные действия актуальны и для стационарной циркулярки:

1. Диск надежно крепится к посадочному шпинделю и затягивается плоской гайкой. Для этого используется специальный ключ, который поставляется в комплекте к устройству. Как правило, резьба гайки имеет противоположное направление к вращению диска включенной циркулярки. Таким образом гайка идет «в затяг» при работе.
2. На диск одевается специальный кожух, который закрывает его верхнюю – нерабочую или «мертвую» часть и оставляет открытой низ диска.
3. Теперь можно включить циркулярку, надежно удерживая ее в руках. Дается пробное вращение. Циркулярка не должна вибрировать и издавать посторонние звуки.

Если все-таки при пробном пуске возникает вибрация и посторонние шумы, то циркулярка останавливается, проверяется затяжка диска. Если после повторной протяжки признаки неудовлетворительной работы повторились, значит проблема в механизме циркулярной пилы. Работать таким инструментом категорически запрещается.

Подготовка рабочего места

Прежде всего рабочее место не должно быть захламлено. Распилы производятся на удобном и устойчивом верстаке или столе. Заготовка должна равномерно лежать на поверхности стола.

Толщина стола должна позволять закрепление дерева под распил с помощью струбцин или тисков. Запрещается самостоятельно или при помощи посторонних лиц удерживать заготовку руками. Исключение составляет только метод работы на стационарной циркулярке, когда заготовка вручную подается к диску.

Кроме того, рабочее место должно быть достаточно освещено, проветриваться и позволять свободное перемещение мастера вокруг верстака.

Заготовки, какие должны быть, что можно пилить, а что категорически нельзя?

Ручная циркулярная пила предназначена для распила листового дерева, фанеры, бруса и отдельных досок, но при этом существует ряд ограничений.

Нельзя распиливать:

• Сборные панели, типа сколоченной вагонки. Так как в месте смыкания при распиле заготовка будет подхвачена и выброшена диском пилы.
• Деревянные листы с металлическими штифтами.

Что касается металла, то используя специальное оснащение – диски с мелкими зубцами, можно распиливать алюминиевый профиль. Но категорически запрещается распиливать сталь, чугун и другие прочные металлы.

Допускается распил металлической проволоки «катанки», тонкого арматурного прутка и керамической плитки. Но при этом сменный диск быстро придет в негодность. Лучше всего использовать для резки металла болгарку с отрезным диском или электросварку.

Как правильно держать?

Есть конкретный регламент при работе с ручным пильным инструментом, он полностью отражает методику работы.

Для работы с ручной циркулярной пилой существует ряд обязательных правил:

• Инструмент крепко и надежно удерживается. При этом есть один важный нюанс – ручная циркулярка имеет всего одну рукоять для правой руки, левая рука ладонью ложится на верх защитного кожуха. Правой рукой инструмент подается по направлению реза, а левой центруется и прижимается к заготовке. Держать циркулярку одной рукой запрещается. Более крупные модели циркулярок оснащены боковой направляющей рукоятью.
• Стоять нужно сбоку от пропила. Категорически запрещается вести циркулярную пилу на себя. Все движения делаются вперед от себя, а сам мастер стоит сбоку от заготовки.
