Пескоструйный пистолет на компрессор — назначение и применение инструмента

Необходимые элементы

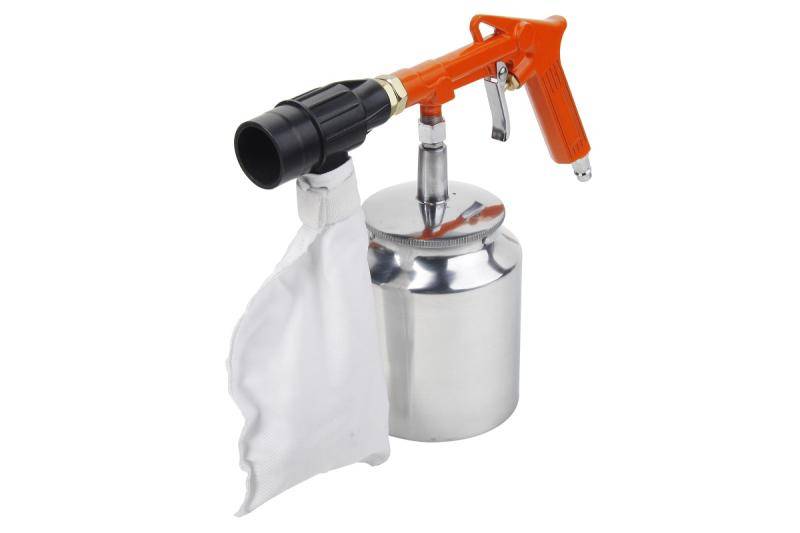

Пистолет состоит из сопла, переходных соединений, клапана подачи песка. Отверстия для подвода воздуха и абразива устанавливаются в обязательном порядке перед клапаном. Правильная установка, соединение всех шлангов позволяет продлить срок службы оборудования и улучшить результат производства. Все штуцера пистолета должны быть соединены правильной последовательностью. В первую очередь, соединение происходит с компрессором. Шланг для подачи песка опускается в емкость, для забора изготавливается подсос воздуха через специальную трубку.

Сопла своими руками

Состоит пескоструйная установка из:

• Компрессор, создающий давление, разряжение в воздушной системе для работы и забора песка.
• Оснащенный соплом и специальным наконечником пистолет, для удобной работы модернизации предполагают спусковой крючке.
• Система, которая обеспечивает сжатым воздухом, состоящая из шланга.
• Заборный патрубок.

Для экономии абразивного материала в большинстве случаев используют специальную камеру. Такое устройство возможно изготовить из доступных материалов. Внешний вид камеры напоминает ящик, имеющий отверстия для рук и стекло для просмотра.

Конструктивные особенности

Пескоструйная насадка на выходящий шланг позволяет мастеру регулировать подачу абразива на рабочую поверхность, направлять его на нужные места. Чтобы понять, как работает пистолет для пескоструя, нужно разобраться с его конструктивными особенностями. Устройство состоит из нескольких элементов:

1. Канал, по которому проходит абразивный материал под действием давления воздуха.
2. Сопло, через которое абразивные частицы будут вылетать из устройства, ударяясь об обрабатываемый материал.
3. Рукоять с выключателем. Может изготавливаться из пластика, металла, покрываться слоем резины для лучшего удержания в руке.
4. Регуляторы подачи воздуха, абразива.

Принцип работы

Пистолеты, которые используются для выполнения пескоструйной обработки, сегодня выпускаются серийно, и их может приобрести каждый желающий. Между тем подобные устройства, если они качественные, стоят достаточно дорого, а те из них, которые можно купить по невысокой цене, не отличаются хорошим качеством и не способны прослужить длительное время.

Чтобы пескоструйный пневмопистолет обошелся вам недорого, можно изготовить самодельное устройство. Конструкция такого приспособления отличается верхним расположением бачка, обладает рядом недостатков, которые компенсируются достаточно высокой производительностью и невысокой стоимостью. Самодельный пневматический пистолет, несмотря на простоту конструкции, позволяет эффективно выполнять операции по пескоструйной обработке различных поверхностей, их очистке от старых покрытий, следов коррозии и различных загрязнений. Такой аппарат можно применять для матирования стекла, а также для обезжиривания поверхностей.

Устройство самодельного пескоструйного пистолета

Самодельный аппарат для выполнения пескоструйной обработки, как и серийные устройства, работает по следующему принципу. Абразивный материал, в качестве которого преимущественно используется тщательно просеянный мелкий песок, под воздействием воздушного потока, создаваемого компрессором, по армированному шлангу подается к соплу и поступает через его отверстие к обрабатываемой поверхности. За счет высокого давления воздушного потока, перемещающего песок, его частичкам сообщается значительная кинетическая энергия, что и способствует эффективности выполняемой операции.

Пистолет, используемый для выполнения пескоструйной обработки, не может работать автономно: при помощи специальных шлангов его надо подключить к компрессору, за счет которого в них и будет создаваться высокое давление воздушного потока. Необходимо также обеспечить подачу к такому пистолету песка, который находится в отдельном бункере.

Принцип работы пескоструйной установки

Для того чтобы самодельный воздушный пистолет мог нормально функционировать, формируется техническая система, состоящая из компрессора, шлангов, емкостей, кранов и дозаторов

Особое внимание следует обратить на качество используемого песка, который обязательно должен быть очищенным и просеянным через сито с мелкими ячейками. Если пренебречь этим требованием, загрязненный или слишком крупный песок обязательно забьет сопло пистолета, и оно не сможет нормально функционировать

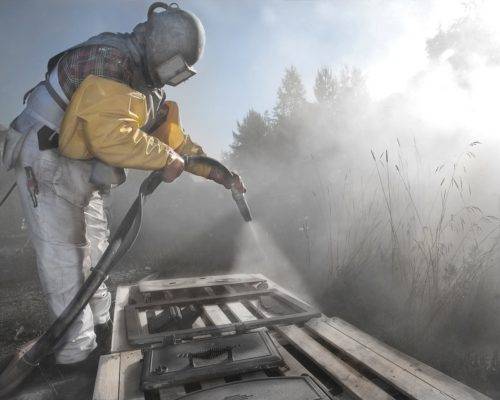

Виды пескоструйных обработок

С использованием пескоструйных установок можно производить следующие категории работ по очистке поверхностей:

1. Легкая. Применяется для удаления следов окалины, ржавчины. Изделие после выполнения работы становится довольно чистым, но углубления и труднодоступные участки могут остаться загрязненными.
2. Средняя. Позволяет более детально отчистить основание от ржавчины, грязи, краски. После обработки можно выявить лишь точечные очаги коррозии в самых «потайных» местах.
3. Глубокая. Идеально очищает металл, конструкции любой сложности от всех загрязнений. Обычно проводится, когда в дальнейшем необходимо наносить на поверхность новое лакокрасочное покрытие.

Какой пистолет для пескоструйной обработки выбрать?

На каком инструменте все же остановиться? Все эти пескоструйные пистолеты будут выполнять свою функцию хорошо. Поэтому выбирать нужно исходя из личных потребностей. Если бюджет ограничен, то подойдет ELITECH 0704.013800. или Patriot GH 166B. Такая покупка уж точно не ударит по карману, но они оба без бачка для песка.

Если важна длительность работы и производительность, то пистолет от Wester SSP – 20 подойдет отлично. Он создан для длительной работы на больших поверхностях. Кварцевый песок, который используется для работы с ним менее пыльный, чем речной. Это делает работу более комфортной. Хотя защитные очки все равно нужны.

1 Принцип функционирования подобной конструкции

Купить пескоструйное устройство можно в специализированном магазине, однако качественная конструкция стоит дорого, а бюджетные варианты чаще всего являются некачественными. Поэтому стоит задуматься о том, чтобы сделать самодельный пневмо пескоструйный пистолет с верхним бачком. Самодельное устройство не лишено недостатков, но их можно перекрыть хорошей производительностью и низкой стоимостью приспособления. При помощи подобного изделия можно самому выполнять различные работы: матировать стекла, удалять ржавчину и т.д.

Чтобы сделать подобную конструкцию, нужно определить принцип ее работы. Устройство функционирует следующим образом: абразивная струя, которая находится под высоким давлением, будет вылетать из пистолета. Результат выполняемых работ зависит от того, какие материалы планируется использовать.

Чтобы соорудить данную конструкцию своими руками, понадобится подготовить маленький компрессор и специальный песок для строительства. Последний элемент можно не покупать, а просеять обыкновенный песок через сито с маленькими ячейками. Качество используемого песка нужно выбирать исходя из поставленных задач

Во время работы с пескоструйным пистолетом важно помнить о технике безопасности

Специальный песок для пескоструйных работ

Понадобится изучить сферу использования пескоструйного устройства и понять, как работает данное изделие

После этого важно определиться с тем, в каких целях будет использоваться изготавливаемая конструкция. Если изделие будет необходимо для декоративной обработки стекла, понадобится соорудить пескоструйную камеру

Если планируется выполнять очистку деталей из металла, то будет необходимо устройство открытого типа.

Самодельное приспособление состоит из нескольких главных элементов: рукоятки с наконечником и двух штуцеров. Перед тем как приступать к сооружению конструкции, понадобится выбрать сопло, через которое будет выбрасываться струя воздуха с абразивным материалом. Данный элемент лучше всего приобрести в готовом виде, нет смысла вытачивать его своими руками, так как очень сложно получить деталь необходимого качества. Говоря о том, как выбрать данную деталь, нужно знать, что чаще всего используются устройства с керамическим соплом.

Далее под сопло следует изготовить корпус пистолета, к которому в дальнейшем будут подсоединяться штуцеры и рукоятка. Самое простое устройство состоит из фитингов, тройников и бутылки из пластика. Также нужен компрессор, от которого к приспособлению будет подводиться сжатый воздушный поток.

Как своими руками сделать пистолет для продувки под компрессор

Зачем изготавливать пистолет продувочный для компрессора, когда можно его купить за 300-500 рублей и пользоваться в свое удовольствие. Действительно, тем, кто задается вопросом о том, как сделать продувочный пистолет, нужно хорошо взвесить все достоинства такой задумки. Обычно планируют изготовление самодельных устройств мастера на все руки, которым просто это интересно.В материале рассмотрим, как и из чего можно сделать продувочный пистолет или прибор для подкачки шин. Для начала понадобится взять необходимые материалы и инструменты, а затем браться за работу. Их материалов и инструментов понадобятся:

• Механизм распыления порошковой консистенции от огнетушителя — рычаг. Это практически готовый прибор для обдувки, который нуждается в незначительной доработке
• Соединительные резиновые шланги и хомуты для них
• Штуцер соединительный для пистолета — его можно купить отдельно, а нужен он для того, чтобы подсоединить шланг высокого давления к нашей будущей самоделке

Набор инструментов, который понадобится — стандартный. Это отвертки, ключи, болгарка, молоток и сварочный аппарат. Инструкция, как сделать пистолет для продувки своими руками, имеет следующий вид:

1. Для начала берем механизм от пустого огнетушителя, и отделяем его от баллона путем вывинчивания
2. Если рычаг огнетушителя комплектуется шлангом, то остается незначительная доработка, и прибор готов к использованию, а если вместо шланга металлическая трубка с раструбом, то раструб необходимо выкрутить, а на его место подсоединить шланг или оставить в таком виде
3. Присоединить к механизму штуцер, при помощи которого будет подключаться шланг высокого давления. Место его подсоединения — отверстие, через которое в механизм поступала порошковая консистенция из баллона
4. Штуцер имеет малый диаметр, а соединительное отверстие большое, значит для того, чтобы соединить эти элементы, понадобится сварочный аппарат. Штуцер нужно приварить к входному отверстию, после чего прибор практически готов к испытанию

При изготовлении такого устройства нужно учитывать конструкцию механизма от огнетушителя, так как они имеют отличия. Лучше всего использовать механизм от автомобильного компрессора, так как он подходит лучше всего. Процесс изготовления не требует много времени. Если нужен пистолет для подкачки шин, тогда вместо штатного манометра, который вместо шкалы имеет окрашенные отметки, необходимо установить специальный воздушный манометр для компрессоров. По нему можно точно контролировать давление в шинах. На сопло нужно закрепить шланг с фиксатором на конце. На этом готовый пистолет для подкачки шин готов.

Все зависит от — вашего воображения, имеющегося в распоряжении инструмента и расходных материалов. Однако стоит еще раз отметить, что процесс изготовления хотя и не трудный, но проще купить новый продувочный пистолет для компрессора, чем использовать самоделку. Все зависит от ваших предпочтений. Есть и плюс у самоделки — она точно прослужит намного дольше даже самых качественных приборов. На видео ниже показан детальный процесс, как изготовить пистолет для продувки и подкачки шин своими руками в гаражных условиях.

Это интересно! Из подручных средств можно не только изготовить пистолет для продувки, но еще и расширить функционал прибора. К примеру, можно сделать пескоструй из продувочного пистолета.

В завершении стоит отметить, что при наличии компрессора в хозяйстве, иметь пистолет для продувки воздушный необходимо обязательно. Любые манипуляции по продувке или удалении загрязнений, причем не только стружки или опилок, но и строительной пыли, будут выполнены легко, быстро и качественно. Продувочный прибор используется и при ремонте автомобиля, когда нужно продуть засорившиеся трубки, выдуть загрязнения с шахты, где расположены свечи, удалить пыль в салоне и особенно из воздухозаборников и т.п. В применении этот прибор универсален, поэтому стоит его купить, чтобы не пришлось все работы делать вручную.

Публикации по теме

Пескоструйный пистолет на компрессор — назначение и применение инструмента

Как правильно пользоваться краскопультом — конструкция и принцип работы инструмента

Как своими руками сделать пистолет для продувки под компрессор

Зачем изготавливать пистолет продувочный для компрессора, когда можно его купить за 300-500 рублей и пользоваться в свое удовольствие. Действительно, тем, кто задается вопросом о том, как сделать продувочный пистолет, нужно хорошо взвесить все достоинства такой задумки. Обычно планируют изготовление самодельных устройств мастера на все руки, которым просто это интересно.В материале рассмотрим, как и из чего можно сделать продувочный пистолет или прибор для подкачки шин. Для начала понадобится взять необходимые материалы и инструменты, а затем браться за работу. Их материалов и инструментов понадобятся:

• Механизм распыления порошковой консистенции от огнетушителя — рычаг. Это практически готовый прибор для обдувки, который нуждается в незначительной доработке
• Соединительные резиновые шланги и хомуты для них
• Штуцер соединительный для пистолета — его можно купить отдельно, а нужен он для того, чтобы подсоединить шланг высокого давления к нашей будущей самоделке

Набор инструментов, который понадобится — стандартный. Это отвертки, ключи, болгарка, молоток и сварочный аппарат. Инструкция, как сделать пистолет для продувки своими руками, имеет следующий вид:

1. Для начала берем механизм от пустого огнетушителя, и отделяем его от баллона путем вывинчивания
2. Если рычаг огнетушителя комплектуется шлангом, то остается незначительная доработка, и прибор готов к использованию, а если вместо шланга металлическая трубка с раструбом, то раструб необходимо выкрутить, а на его место подсоединить шланг или оставить в таком виде
3. Присоединить к механизму штуцер, при помощи которого будет подключаться шланг высокого давления. Место его подсоединения — отверстие, через которое в механизм поступала порошковая консистенция из баллона
4. Штуцер имеет малый диаметр, а соединительное отверстие большое, значит для того, чтобы соединить эти элементы, понадобится сварочный аппарат. Штуцер нужно приварить к входному отверстию, после чего прибор практически готов к испытанию

При изготовлении такого устройства нужно учитывать конструкцию механизма от огнетушителя, так как они имеют отличия. Лучше всего использовать механизм от автомобильного компрессора, так как он подходит лучше всего. Процесс изготовления не требует много времени. Если нужен пистолет для подкачки шин, тогда вместо штатного манометра, который вместо шкалы имеет окрашенные отметки, необходимо установить специальный воздушный манометр для компрессоров. По нему можно точно контролировать давление в шинах. На сопло нужно закрепить шланг с фиксатором на конце. На этом готовый пистолет для подкачки шин готов.

Все зависит от — вашего воображения, имеющегося в распоряжении инструмента и расходных материалов. Однако стоит еще раз отметить, что процесс изготовления хотя и не трудный, но проще купить новый продувочный пистолет для компрессора, чем использовать самоделку. Все зависит от ваших предпочтений. Есть и плюс у самоделки — она точно прослужит намного дольше даже самых качественных приборов. На видео ниже показан детальный процесс, как изготовить пистолет для продувки и подкачки шин своими руками в гаражных условиях.

https://youtube.com/watch?v=fjNZPzyRHos%3F

Это интересно! Из подручных средств можно не только изготовить пистолет для продувки, но еще и расширить функционал прибора. К примеру, можно сделать пескоструй из продувочного пистолета.

В завершении стоит отметить, что при наличии компрессора в хозяйстве, иметь пистолет для продувки воздушный необходимо обязательно. Любые манипуляции по продувке или удалении загрязнений, причем не только стружки или опилок, но и строительной пыли, будут выполнены легко, быстро и качественно. Продувочный прибор используется и при ремонте автомобиля, когда нужно продуть засорившиеся трубки, выдуть загрязнения с шахты, где расположены свечи, удалить пыль в салоне и особенно из воздухозаборников и т.п. В применении этот прибор универсален, поэтому стоит его купить, чтобы не пришлось все работы делать вручную.

Публикации по теме

Как правильно пользоваться краскопультом — конструкция и принцип работы инструмента

Пескоструйный пистолет на компрессор — назначение и применение инструмента

Выбираем песок для пескоструйного пистолета

Немаловажный вопрос при обработке поверхностей пескоструйными пистолетами — какой песок выбрать. Многие неопытные мастера для таких целей применяют обычный уличный песок, что в итоге приводит к быстрому выходу из строя оборудования. Кроме того, что уличный песок способствует выведению из строя насадки, он еще может повредить обрабатываемые поверхности

При выборе расходного материала для пескоструйных пистолетов важно учитывать такие факторы:

Размер фракции — зависит от таких критериев, как диаметр сопла, давление компрессора и необходимый результат
Твердость материала — для оценивания применяется 10-бальная шкала. Не всегда нужно выбирать песок высокой твердости, так как это зависит от типа материала обрабатываемой поверхности
Абразивные способности — этот параметр характеризует время, за которое расходный материал справится с поставленной задачей

Чем выше абразивная способность, тем больший объем работ удастся выполнить за короткий промежуток времени
Способность к рекуперации — этот параметр важно учитывать, когда применяется специальный инструмент с пескосборником

Для пескоструя применяются четыре вида песка:

Кварцевый — отличается невысокой стоимостью, а также доступностью. Характеризуется материал многочисленным количеством в составе, что положительно отражается на качестве обработки. Недостаток кварцевого песка для пескоструя в том, что он вреден для здоровья, поэтому работы нужно проводить строго с применением защитных средств, а рядом при этом не должно быть людей и животных

Корунд — материал, который отлично подходит для работы с высокопрочными материалами покрытия. Корундовый песок способен к рекуперации, и применяется он в самых разных сферах

Гранатовый — абразивный материал, который отличается экологической чистотой, но применяется он на оборудовании, которое работает на воде с высоким давлением

Купершлак — отличается высокой плотностью абразивных веществ, и при этом он может использоваться для повторной обработки

В состав входят вредные для здоровья человека частицы кварца, поэтому при работе немаловажно надевать защитное обмундирование

При выборе песка нужно также учитывать, какой тип пескоструйного оборудования применяется. Это могут быть устройства закрытого или открытого типа.

Это интересно!Использовать для проведения пескоструйных работ необходимо исключительно сухой песок.

Уход за инструментом или как продлить срок службы

Простота конструкции не означает, что за устройством не требуется ухаживать. Чтобы продлить срок службы оснастки, необходимо не только бережно относится к нему при эксплуатации, но еще и обеспечить правильное хранение, а также обслуживание. Что включает в себя уход за продувочным пистолетом, а также способы продления его срока службы, узнаем далее.

1. Регулярно необходимо вносить смазку в область расположения клапана для открытия подачи воздуха. Для этого вовсе не обязательно выкручивать штуцер, чтобы внести смазку. Необходимо сделать несколько капель моторного масла (желательно не отработку), после чего разработать его путем нажатия на курок
2. Не хранить инструмент в помещениях с высокой влажностью, иначе не исключено образование окислов и коррозии, причем не только снаружи, но и внутри устройства
3. Смазывать не только клапан, но еще и резьбовые соединения
4. Смазочными материалами также рекомендуется обрабатывать внутренние стенки наконечников, так как со временем в них собираются окислы, за счет которых уменьшается пропускное отверстие насадки. Чтобы избежать уменьшения диаметра отверстия, следует периодически смазывать внутренние стенки, но не перед работой, а после ее окончания

Только при правильном хранении и эксплуатации любой инструмент будет служить долго.

Принцип работы пескоструйного пистолета

Типовыми элементами конструкции устройства инжекционного типа являются:

1. Корпус с ручкой.
2. Сопло.
3. Штуцер для подвода сжатого воздуха (в некоторых конструкциях на штуцер устанавливают дополнительный регулирующий кран).
4. Внутреннее воздушное сопло с инжекторным профилем в виде усечённого конуса, диаметр которого сужается по ходу воздушного потока.
5. Управляющая втулка, обеспечивающая регулировку текущего расхода абразива.
6. Накидная гайка или штифт крепления внутреннего сопла к корпусу, что исключает возможные утечки очищающей смеси.
7. Резьбовая втулка для подсоединения бачка или другой ёмкости, содержащей абразив.

В некоторых конструкциях имеется отдельный узел дозирования абразивной смеси, который присоединяется к пистолету вместо резьбовой втулки.

Пескоструйный пистолет для компрессора инжекционного типа функционирует так. На корпус насаживается сопло для пескоструйного аппарата, диаметр которого должен быть строго подобран с давлением, развиваемым на выходе из компрессора, и с диаметром внутреннего (воздушного сопла). К ручке присоединяется бачок или шланг. Поскольку абразивная пыль легко проникает в лёгкие, то оператор должен работать в респираторе. После этого включается компрессор, и при помощи управляющей втулки производится регулировка давления воздушного потока. Для этого можно воспользоваться следующими практическими соотношениями:

• Для диаметров сопла 6 и 2 мм соответственно расход воздуха должен находиться в пределах 0,2…0,3 м 3 /мин;
• Для 8 и 3 мм – 0,3…0,6 м 3 /мин;
• Для 10 и 4 мм – 0,6…1,2 м 3 /мин;
• Для 12 и 6 мм – 0,9…1,8 м 3 /мин.

Меньшие значения расхода соответствуют меньшим давлениям сжатого воздуха (и меньшим расстояниям от выходного торца сопла по обрабатываемой поверхности).

Длительность работ и интенсивность подачи абразивно-воздушной смеси устанавливается экспериментально с зависимости от прочности сцепления посторонних частиц с основным металлом и качества предварительной обработки поверхности: она должна быть очищена от пыли и легко удаляемых загрязнений.

В процессе очистки пистолет располагают под углом примерно 45° относительно поверхности: в этом случае эффективность отрыва частиц загрязнений будет наибольшей.

Обработка песком под высоким давлением позволяет быстро и эффективно очищать поверхности от загрязнений. Для этого применяется специальное устройство – пескоструй, использующийся как в автомастерских, так и в домашних условиях. Основной проблемой такого способа очистки является высокая стоимость оборудования и комплектующих. Если имеется свободное время и желание сэкономить, можно попытаться собрать аппарат самому. Для создания пескоструя своими руками нужен производительный компрессор, остальные части собираются из подручных материалов и элементов, которые легко найдутся в ближайшем хозяйственном магазине. Для работы также требуется изучение чертежей и четкое следование приведенным ниже инструкциям.

Правильный выбор шлангов

Оснащение компрессора имеет большое значение для его эффективной работы. К данной категории относятся соединительные детали, переходники. Длина шланга от компрессора до сопла пескоструя не должна быть большой, что надо обязательно учесть при покупке. Рекомендуется приобрести дополнительный шланг и «нарастить» тот, что идет от установки к блоку смешивания воздуха и песка: это позволит компенсировать нехватку длины.

Чтобы компрессор работал оптимально, нужно следить за такими моментами:

• исключать уменьшение диаметров шлангов (показатель должен быть в 3–4 раза больше размера сопла);
• делать минимальным число стыков и соединений;
• применять только прочные, армированные шланги.
