Пескоструйная насадка для karcher. Находим границы возможностей

Сферы применения

Конструкционные особенности обусловлены как раз нестандартными способами применения сопла. В частности, арматура такого типа нашла применение в инжекторных агрегатах, которые работают в связке с упомянутыми струйными насосами. Подобные механизмы служат для сжатия газовых смесей, жидкостных паров, а также для последующей их отправки в места с повышенным давлением. Не обходится без такого сопла и система газоочистки в некоторых вариациях. Например, соплом оснащается скоростной газопромыватель, который фильтрует обслуживаемые смеси от субмикронных и микронных частиц. Используются устройства данного типа также в некоторых тепловых и паровых котлах, но преимущественно из промышленной сферы.

Пескоструй из Керхер: насадка для мойки высокого давления Karcher

Пескоструйная насадка, изготовленная своими руками и используемая для установки на серийный аппарат Karcher, позволит вам превратить такое оборудование в полноценную пескоструйную установку, полезную во многих ситуациях.

Большая часть моечных аппаратов Керхер работает под высоким давлением, поэтому их технических возможностей вполне хватит для подачи через такую насадку песка.

Отличие такого самодельного устройства от классического пескоструя станет заключаться в том, что песок через его насадку будет подаваться вместе с водой, но это не является критичным для многих ситуаций.

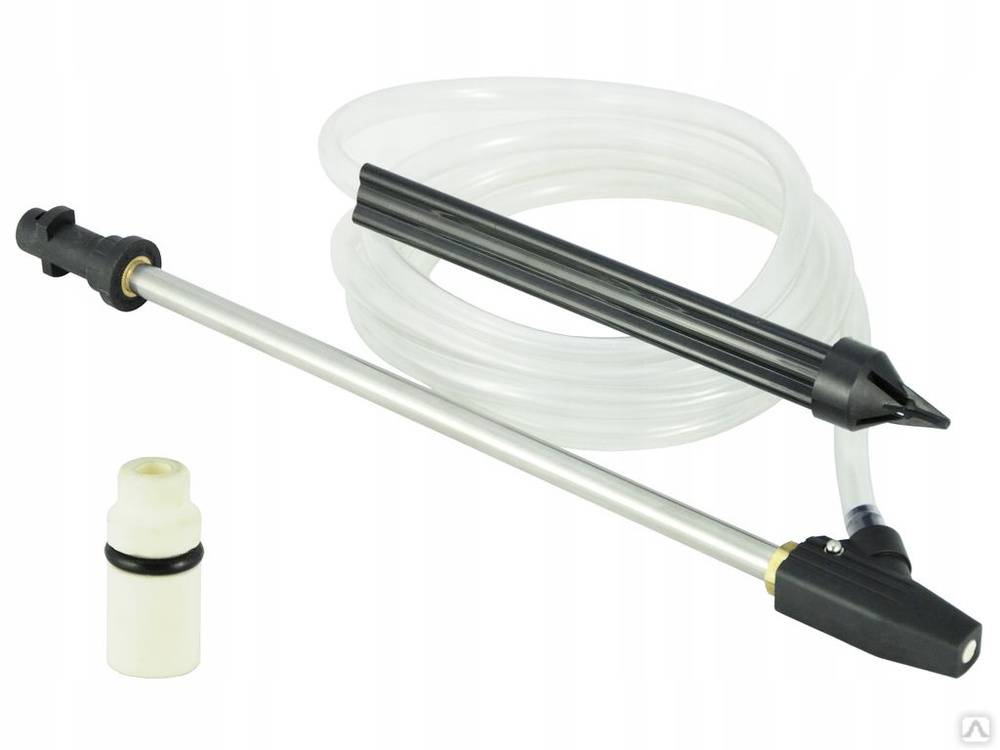

Комплект для мокрой пескоструйной очистки «Керхер»

Как работает насадка для пескоструйной установки

Принцип работы любой пескоструйной установки заключается в том, что абразивный материал из специального бункера поступает в насадку под воздействием потока воздуха, подаваемого под высоким давлением.

В серийных установках для создания такого давления, за счет которого струе песка, выходящей из насадки, сообщается кинетическая энергия значительной величины, используется отдельный компрессор. В случае с аппаратом для мойки Karcher для этих целей будет использоваться встроенное в него пневматической оборудование.

В качестве насадки для такого оборудования можно использовать серийный пистолет, специально предназначенный для оснащения пневматических очистных установок, но чтобы не тратить деньги на подобное устройство, его без особого труда можно изготовить и своими руками.

Чтобы ваша самодельная пескоструйная насадка, которую вы будете использовать для установки на аппарат Керхер, была эффективной и не давала сбоев в работе, для ее изготовления необходимо использовать качественные материалы.

Конечно, собранное таким образом оборудование с большой натяжкой можно рассматривать в качестве полноценного пескоструя, но для выполнения с его помощью очистки различных поверхностей струей воды, смешанной с песком, оно вполне подходит

При использовании такого пескоструйного устройства очень важно придерживаться двух рекомендаций:

• в качестве рабочей жидкости лучше использовать дистиллированную воду, что позволит избежать коррозии металлических элементов насадки;
• песок, который будет применяться в качестве абразива, должен быть очень мелкой фракции и тщательно просеянным.

Схема насадки для пескоструйной обработки (нажмите для увеличения)

Собранный своими руками аппарат для пескоструйной обработки, базовыми элементами которого являются минимойка Керхер и самодельная насадка, будет работать по следующей схеме.

• При нажатии на пусковую кнопку на пистолете насадки вода под высоким давлением, созданным компрессором, проходит мимо отверстия заборного шланга, другой конец которого помещен в бункер с песком. Таким образом, в заборном шланге создается вакуум.
• Под воздействием вакуума из бункера в основной шланг всасывается песок, где он и смешивается с потоком воды.

Для того чтобы минимизировать расход песка и довести данный параметр до значения 30 кг абразива на обработку участка поверхности диаметром 70–80 см, схему конструкции данного оборудования необходимо дополнить кранами и дозаторами.

Самодельный смеситель из водопроводных кранов и тройников

Для чего можно использовать самодельный пескоструйный аппарат

Эффективность использования пескоструйной установки с самодельной насадкой, собранной на базе аппарата Керхер (Karcher), обеспечивается тем, что песок, смешанный с водой, подается из сопла под высоким давлением, которое создает встроенный компрессор устройства. Обладая значительной кинетической энергией, такая струя абразива способна эффективно выполнить очистку различных поверхностей.

На очистку пропанового баллона от ржавчины и краски уходит не более 5 минут

Самодельный пескоструй, собранный на базе мойки Karcher (Керхер), можно с успехом использовать для решения следующих задач:

• очистки поверхностей от различного рода загрязнений;
• удаления с поверхностей старых покрытий: краски, клея, строительных смесей и др.;
• удаления с металлических поверхностей участков, подверженных коррозии;
• зачистки металлических поверхностей перед выполнением их дальнейшей обработки.

Несмотря на простоту своей конструкции, самодельная насадка для аппаратов Керхер, предназначенная для выполнения пескоструйной обработки, проявляет высокую эффективность при очистке различных поверхностей.

То, что такая насадка является удобным и эффективным приспособлением, хорошо демонстрирует видео ее применения. Такое видео, как и ролики по изготовлению и сборке подобного устройства, можно без особых проблем найти в сети.

Правила работы с пескоструем

Самодельный пескоструй Керхер вполне возможно использовать для решения задач, которые решаются посредством использования обычного пескоструйного аппарата. В частности, подобное устройство может:

• очистить поверхности любого рода от загрязнений;
• удалить с поверхностей старые покрытия (краску, лак, клей и т. п.);
• удалить с металла результаты коррозийного процесса;
• зачистить металл для дальнейшей обработки;
• достичь целей, подобных описанным выше.

Безусловно, общее КПД от пескоструя Керхер будет чуть ниже, нежели у стандартного аппарата подобного вида, но эффективность также будет на уровне и позволит выполнить необходимые работы.

Что касается последних, то в процессе работы стоит придерживаться следующих рекомендаций:

• Во-первых, обязательно работайте в закрытой одежде и обуви. В противном случае абразивные фракции могут попасть на кожу и вызвать существенный дискомфорт.
• Во-вторых, работайте исключительно на открытом воздухе. Работа в закрытых помещениях отрицательно сказывается на их состоянии и загрязняет всё вокруг, чего допускать не желательно.
• В-третьих, всегда используется ёмкость для абразива большого объёма. Такой ход позволит сэкономить время на частых добавках абразивного материала.
• В-четвёртых, в качестве самого абразива лучше использовать мелкофракционный песок. Такой абразивный материал совместно с водой проявляет наибольшую эффективность при работе.
• И в-пятых, для экономии абразива желательно проводить очистку поверхностей любого вида над специальной ёмкостью с установленной на ней решёткой. В течение 12-24 часов после работ вся влага из того же песка испариться и его можно собрать из ёмкости, а затем использовать повторно.

На этом, пожалуй, вся важная информация о принципах работы с пескоструем Керхер подошла к концу. Как видите, модернизировать моечный аппарат при должном подходе не столь и сложно. Главное в процессе создания пескоструя – придерживаться описанного выше порядка. Надеемся, представленный сегодня материал был для вас полезен.

Как сделать пескоструй Керхер – видеопособие:

• Отзывы клиентов Сетелем Банка по автокредиту
• Сопло для пескоструя
• Блок предохранителей Фольксвагена-Тигуан
• Яндекс Карты VS Яндекс Навигатор

Производители

Специалисты рекомендуют сопла следующих фирм:

• Contracor — Россия;
• CLEMCO — Германия;
• ВМЗ — Великолукский механический завод.

Немецкие изделия известны своей надежной работой, долгим сроком службы. Наилучшими считаются сопла фирмы CLEMCO. Компания производит в основном керамические и карбид вольфрамовые вставки.

Не уступают им по качеству насадки для пескоструйки Российской фирмы Contracor. Основная продукция из карбида бора, имеются вольфрамовые и керамические вставки.

На ВМЗ изготавливают обычные сопла с бюджетной стоимостью. Любители могут приобрести разнообразные насадки — металлические, керамические и чугунные для разового ремонта.

Изготовление самодельной насадки

Для того чтобы превратить минимойку Karcher в эффективную пескоструйную установку при помощи самодельной насадки, вам потребуются следующие конструктивные элементы:

• сопло, через которое в зону обработки будет подаваться смесь воды с песком;
• спусковой крючок;
• армированный шланг, который будет способен выдержать высокое давление;
• дозатор, необходимый для того, чтобы сделать расход абразивного материала более экономным.

На сопло, если вы собираетесь использовать свое устройство для регулярно, лучше всего приобрести насадку, изготовленную из керамики. Такая насадка, постоянно находящаяся под воздействием абразивного материала, прослужит вам намного дольше, чем ее металлический аналог.

На эффективность с самодельной насадкой, которой вы оснастите мойку Керхер, огромное влияние оказывает качество изготовления сопла. Приступать к самостоятельному созданию такого элемента стоит только в том случае, если у вас есть возможность высверлить точное отверстие в металлическом стержне, диаметр которого составляет не менее 15 мм. Но если такой возможности нет, то лучше приобрести заводское сопло, от качества изготовления которого будет зависеть работа всего аппарата. Целесообразность приобретения серийного сопла состоит еще и в том, что некоторые модели таких изделий уже сразу оснащаются спусковыми крючками.

Выбирая шланг, длина которого должна составлять не менее 2-х метров, следует обращать внимание только на армированные изделия. Объясняется это не только тем, что такой шланг будет работать под высоким давлением, создаваемым компрессором, но также и тем, что на его внутренние стенки будет постоянно воздействовать абразив, который быстро приведет в негодность неармированное изделие

Приступая к сборке и креплению насадки для оснащения аппарата для мойки Karcher, следует придерживаться следующего алгоритма действий:

• на сопле вашей самодельной насадки посредством резьбового соединения необходимо зафиксировать керамический или металлический наконечник;
• дозатор, при помощи которого вы будете регулировать поток водно-песчаной смеси, поступающей под высоким давлением из сопла, следует закрепить на металлическом или керамическом наконечнике насадки;
• шланг, по которому из бункера будет подаваться песок, нужно закрепить с обратной стороны сопла, для чего используются штуцер и хомут соответствующего диаметра.

Выполняя сборку и установку насадки для Керхера, следует учитывать то факт, что все элементы такого устройства будут работать под высоким давлением, создаваемым компрессором аппарата. Именно поэтому всем формируемым соединениям необходимо обеспечить максимальную герметичность и надежность. Выполнить это требование несложно, если делать такие соединения с использованием специальной фум-ленты.

Есть еще одна хитрость, которая позволит вам экономить абразивный материал. Заключается она в следующем: очистку необходимо выполнять над специальной емкостью с решеткой, в которую будет собираться отработанная смесь воды и песка. Такую смесь можно будет использовать повторно, опустив в нее конец армированного шланга, который соединен с соплом аппарата. Решетка на верхней части этой емкости должна быть обязательно, она необходима для того, чтобы удерживать отходы обработки и не дать им попасть в водно-песчаную смесь.

Правила применения

При работе гидропескоструя насос забирает жидкость из резервуара. Подключение его к водопроводу запрещается. Это неизбежно оборачивается гидравлическим ударом, разрушающим весь водопровод. А также нужно следить, чтобы стабильно поступал компенсирующий давление поток воздуха. В камерах боксового типа обрабатывают хотя и небольшие детали, но довольно огромными партиями.

Наблюдение за ходом работы в таком случае операторы ведут через контрольное стекло. При работе открытым методом включать гидропескоструй можно лишь при использовании спецкостюмов, спецобуви и защитных очков.

Гидроабразивная обработка проводится с помощью:

• стеклянных бус;

• обычного и кварцевого песка;

• алюминиевого оксида;

• мягкого бластинга.

Категорически нельзя направлять гидроабразивную струю на себя и других работников, а также на посторонние предметы, кроме обрабатываемой заготовки. Состав рабочей жидкости подбирают сообразно решаемой задаче. Чтобы сократить коррозионную активность воды, используют сульфосоединения. Оптимальное количество абразивной взвеси в жидкости подбирают экспериментальным путем, но в большинстве случаев оно составляет от 20 до 30%.

Необходимо внимательно подбирать режим обработки. Варьируя пропорции компонентов в суспензии, можно проводить и грубую очистку, и тонкую шлифовку, и подготовку к окрашиванию.

​​​ Перед началом работы требуется внимательно проверять исправность всего оборудования, герметичность шлангов и точность их подключения. Раньше всего проводят пуск на холостом ходу, чтобы убедиться в исправной работе оборудования. Только следующим шагом может быть полноценная обработка самих деталей или поверхностей.

Песок для гидропескоструйной обработки

Начинать стоит именно с выбора расходного материала, поскольку сам принцип пескоструйной обработки тривиален. Разве что поток песка не подаётся непосредственно от компрессорной установки, а захватывается из ёмкости потоком воды, который обладает достаточно высокой для этих целей кинетической энергией. Именно в этом и заключается тонкость использования пескоструйных насадок для kаrcher

В руководстве по применению пользователю рекомендуется использовать только песок, предлагаемый самим производителем насадок. И это неслучайно. Не обратившие внимания на эту деталь потом расплачиваются резким снижением скорости очищающей смеси, и, соответственно, падением эффективности пескоструйной обработки. Отзывов по возникшей проблеме – предостаточно.

Песок, работающий в пескоструйных насадках, обладает рядом особенностей:

1. Чрезвычайно равномерен по фракции – 0,3…0,5 мм, не больше и не меньше (более мелкая фракция будет производить только шлифовку, про недостатки более крупных фракций будет рассказано далее).
2. Частицы имеют округлую форму в плане, без острых выступов и углов.
3. Песок должен быть достаточно прочным, чтобы затем не дробиться и распадаться на более мелкие фракции уже после первого применения.
4. Подаваемый материал до смешивания с водой должен быть абсолютно сухим.

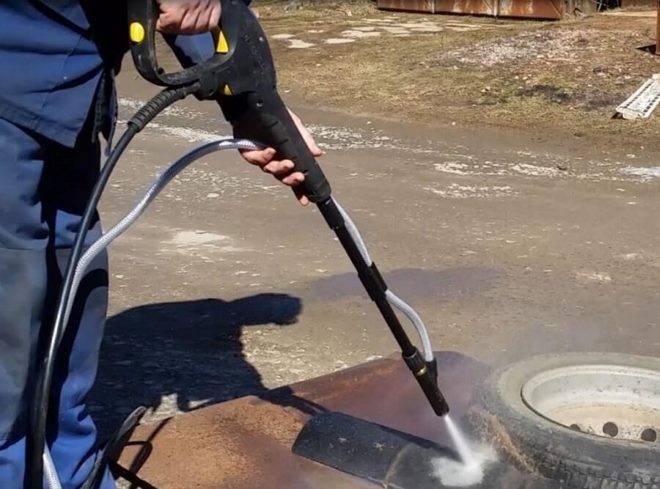

Пескоструйная обработка мойкой высокого давления может применяться для очистки сравнительно небольших поверхностей простой, плоской формы (коэффициент расхода песка при работе с более сложными конфигурациями будет в несколько раз выше). Сам песок после обработки утилизации и вторичному использованию не подлежит. Объясняется это не только сложностью сбора, но и необходимостью в особо тщательной очистке, поскольку в отработанном песке содержатся частицы материалов, содранных с очищенной поверхности.

Технология приготовления «фирменного» песка от kärcher характеризуется высокой степенью очистки исходного материала – речного или карьерного песка. После размола на высокоточных шаровых мельницах полуфабрикат дополнительно прокаливается. Это повышает механическую прочность и даёт возможность использовать абразив для пескоструйной обработки не только сравнительно мягких цветных металлов и сплавов, но и сталей. В ходе подготовки песка исключается попадание в ёмкость более крупных фракций, с диаметром более 0,6 мм: песчинки становятся заметно тяжелее, и кинетическая энергия водного потока оказывается недостаточной, чтобы захватить их, и с нужной скоростью (не менее 350 км/ч) подать на очищаемую поверхность.

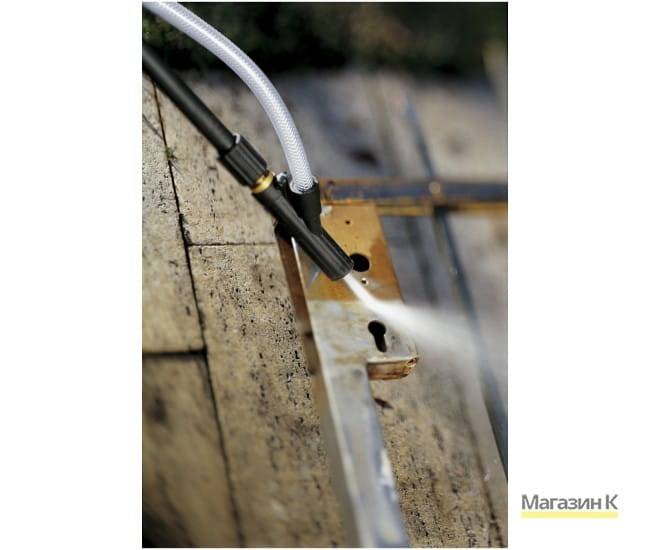

Особенности очистки металлов с применением пескоструйной насадки для karcher

При включении компрессора (кнопка располагается непосредственно на пистолете) водный поток под высоким давлением проходит через зону подключения водопескоструйной насадки для абразива. При этом в канале создаётся разрежение, достаточное для того, чтобы через шланг в основную магистраль начался подсос сухого песка. Таким образом, вначале на очищаемую поверхность подаётся только чистая вода, что создаёт опасность последующей коррзии деталей.

Имеются рекомендации относительно эффективности использования дистиллированной воды, но это слишком дорого, и практически риск коррозии металлической поверхности не уменьшает. Скорость подачи песка можно изменять (правда, в небольших пределах). Это полезно, например, при пескоструйной очистке мягких металлов (в частности алюминия или медных сплавов), а также при обработке небольших площадей.

Эффективность очистки рассматриваемым способом значительно снижается, если использовать влажный песок: он тяжелее, следовательно, требуется более высокая кинетическая энергия захвата, на которую компрессор AWD Preus от кёрхер не рассчитан.

Для обработки с использованием пескоструйной насадки следует использовать только фирменные шланги. Они специально спроектированы для снижения всех гидродинамических потерь, и изготовлены из армированного пластика, обеспечивающего минимальный коэффициент трения при перемещении водопесчаной смеси.

Ввиду опасности для здоровья работающего, пескоструйная очистка с использованием установок karcher должна производиться с учётом следующих требований:

• Оператор должен работать в респираторе, рукавицах и в специальной защитной одежде, закрывающей все участки тела. Это касается и обуви;
• В радиусе 3…4 м от зоны проведения работ запрещается нахождение людей и животных;
• Пескоструйную обработку запрещается выполнять в закрытых помещениях, поскольку мелкодисперсный абразив может попадать в дыхательные органы даже в течение нескольких часов после отключения аппарата;
• После использования пескоструйной насадки для karcher все детали продуваются сжатым воздухом, и сушатся при помощи мощного фена. Если очищаемый узел – закрытого типа, то перед этим его надо разобрать.

Цена устройств такого типа колеблется в пределах 4900…5200 руб.

Кромочный фрезер. Секреты выбора и эксплуатации

Такелажная скоба. Простота и надёжность

Как работает пескоструйная насадка?

Кёрхер с пескоструйной насадкой состоит из следующих узлов:

Мини-компрессора AWD Preus, который комплектуется при приобретении потребителем основного очистного оборудования от торговой марки Kärcher.
Серийного пистолета, управляющего потоком.
Насадки-адаптера, предназначенной для использования с водопесчаной смесью.
Шланга, технология изготовления которого учитывает существенное абразивное воздействие потока на стенки.
Ёмкости с песком.
Приёмной насадки для отбора песка.

При подсоединении всех вышеперечисленных элементов друг к другу приёмная насадка погружается практически до дна ёмкости с абразивом, после чего включается подача воды высокого давления. Регулируя интенсивность расхода при помощи адаптера, можно управлять диаметром водопесчаной смеси и интенсивностью её ударного воздействия на очищаемую поверхность. Длительность пескоструйной обработки определяется количеством песка, находящегося в ёмкости.

Заявленные производителем характеристики пескоструйной насадки для kärcher составляют:

• Максимально развиваемое давление – до 140 ат;
• Рекомендуемое расстояние от адаптера до обрабатываемой поверхности – не более 300 мм;
• Длина шланга – 3 м;
• Номинальный расход абразива на обработку плоских поверхностей — 50…60 кг/м2;

Следует отметить, что, для компактности установки, в ней не предусмотрены дозаторы и управляющие вентили, а засасывание песка производится исключительно за счёт вакуума, создаваемого в основной – водной магистрали. Судя по отзывам пользователей, это является существенной конструктивной недоработкой устройства.

Однако особенности практического применения гидропескоструйной насадки для кёрхер состоят не только в этом.

Nissan Patrol QD32 › Бортжурнал › Пескоструй от Керхер и ликвидация жучков

Патруль — машина хорошая. Но сильно подвержена коррозии. Хотел было обработать скрытые полости жидким раст-стопом, а снизу снаружи — густым. Раст-стоп штука хорошая, но если в щелях и скрытых полостях он как-то держится, то на открытых ровных местах быстро смывается, особенно реагентами и нефтепродуктами, так или иначе попадающими на асфальт (все замечали, что на шоссе “дворники” размазывают по стеклу маслянистую пленку?). Поэтому я не мог на отъе.ись намазать, нужно было устранить жуки хотя бы на открытых местах и покрасить. Вот так выглядела рама и лонжероны перед началом работ:

Это самые плохие места. При этом пальцем через технологические отверстия щупаю раму и лонжероны внутри — там все гладко, т.е. еще краска на месте. Странно, на Паджерике у меня было все наоборот.

Озадачился, чем отчистить ржу. Руками — не реально, дрелью или болгаркой с карщеткой подлезть можно не везде. Идеальный вариант — пескоструй. Но нужен производительный компрессор, которого у меня нет. И тут в инете натыкаюсь на пескоструйную насадку для керхера. Вот так она выглядит:

Тут же заказал ее на озоне и на следующий день держал в руках. Конечно, тех денег, что за нее просят (4200р) она, как изделие, наверное не стоит (как и вся продукция керхер имеет завышенный ценник). Но забегая вперед скажу, что ни разу не пожалел о приобретении, т.к. она сэкономила мне кучу времени и сил. Оставалось найти песок. Инструкции к насадке нет, только картинки на коробке. На картинке нарисовано ведро с абразивом и его номер по оригинальному каталогу. Пробив номер я узнал, что оригинальный абразив идет с фракцией 0,2-0,8мм. Стал искать фракционный песок.

В нашей деревне — это занятие бесперспективное. Но мне помог друг, подогнав початый мешок со своей работы. Этого мешка хватило… эмм… ну только начать Те 15-20 кг, что в нем оставались, закончились мгновенно. Расход песка оказался просто громадным. Стал я рыть инеты на предмет заказа фракционного песка. Нашел какой-то сайт (сейчас почему-то он не гуглится), оформил заказ на минимальную партию (500кг), но менеджер так со мной и не связался. Поехал в леруа-мерлен, купил обычный строительный песок “Боларс” в мешках по 25кг. Взял 6 мешков. На сайте написано, что фракция 1-2мм. На самом деле в каждом мешке он был разный, от мелкого до крупного. Так что 1-2мм — это наверное максимальный размер песчинок. В отличии от фракционного, в нем присутствует пыль, которая забивает насадку. Но работать можно, если приноровиться.

Начал песочить. Подножки снял для лучшего доступа. Сначала работал керхером К5 (одолжил у брата). Потом доделывал при помощи К3. Последний очищает немного дольше, но разница невелика. Плюсом водного пескоструя является то, что нет никакой пыли. А минусом то, что вычищенная металлическая поверхность быстро покрывается тонким слоем ржи. В процессе:

Где ржа въевшаяся и с канавками лучше применять мелкий песок, т.к. крупным приходится долго доставать ее из щербинок. Окалину лучше счищать крупным песком. Во всем этом действе нужна хорошая экипировка. Очки, идущие в комплекте с насадкой — УГ. Неудобные и плохо прилегают, песок летит в щели. Вообще, после процедуры пескоструя, пережитая мной ранее мойка днища показалась детским утренником.

Настало время покраски. После сушки на металле появился налет ржи.

Его отлично удаляет любой преобразователь ржавчины. Но тут дудочка и кувшинчик. Преобразователь после реакции нужно либо счистить, либо смыть водой. Счистить его не везде возможно, а смыв водой получаем обратно налет ржи. Пробовал смывать бензином — не смывается. Поэтому после смывки надо быстро сушить, обезжиривать, грунтовать и красить.

После покраски пороги покрыл антигравием BODY 950 и сверху положил еще пару слоев краски (т.к. body пористый, лучше его сверху красить). Позже все пройдусь раст-стопом. В следующей части расскажу про задние арки

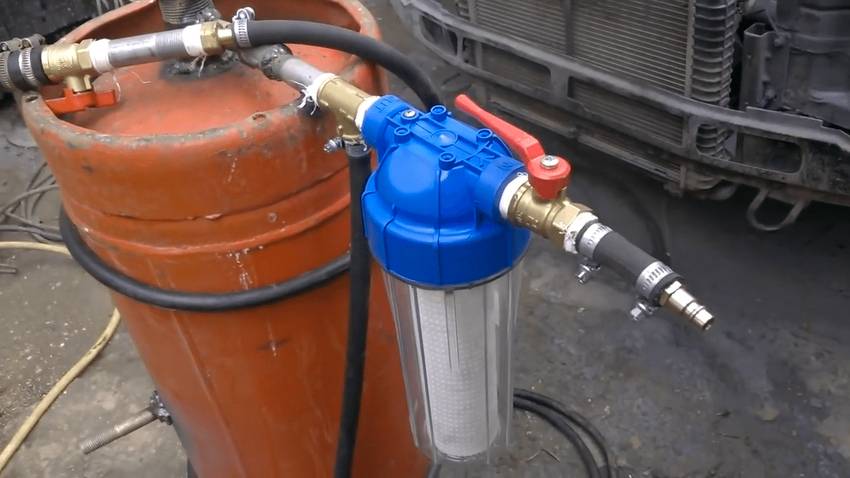

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

• газовый баллон из-под пропана или фреона;
• мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
• шаровые краны, регулирующие подачу воздуха и абразивного песка;
• фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
• тройник с резьбой, маркированной «ДУ 15»;
• резиновый двухметровый рукав диаметром 14 мм;
• шланг сечением 10 мм, длиной не менее 5 метров;
• 5-метровый газовый рукав, диаметр которого 10 мм;
• зажимы и фитинги для шлангов, лучше взять с запасом;
• сопло;
• пескоструйную насадку для компрессора;
• фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

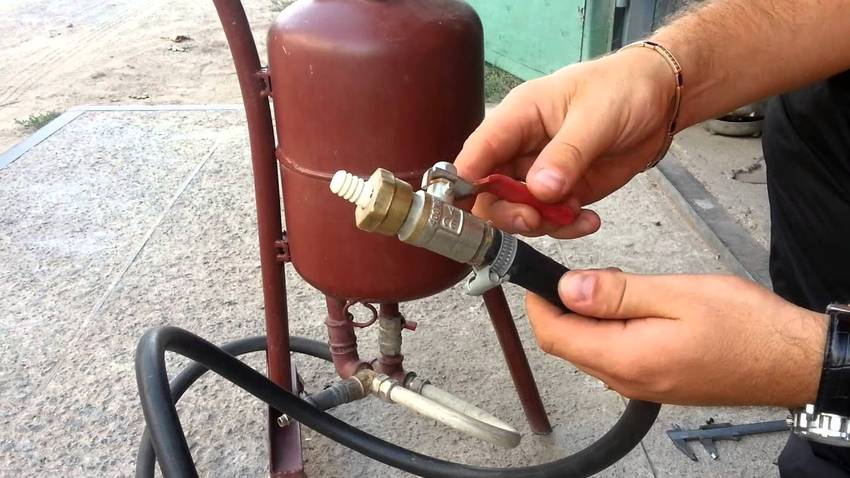

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Пескоструйная насадка на «Керхер»: пескоструй из мойки своими руками

Чтобы быстро и качественно очистить поверхности от загрязнений, старых лакокрасочных покрытий и ржавчины, лучше всего применять пескоструйную обработку.

Такой тип очистки производится с помощью специального оборудования — камер, пистолетов.

Если в наличии есть мойка высокого давления, можно сэкономить на покупке: пескоструйная насадка на «Керхер» поможет в быту и ремонте, а сделать ее можно самостоятельно.

Принцип работы насадки

Каким бы ни был пескоструйный аппарат, принцип его действия следующий: в результате работы компрессора воздушный поток находится под высоким давлением, за счет чего в сопло прибора поступает абразив (чаще песок). Последний подается через выходное отверстие тонкой, но сильной струей непосредственно на обрабатываемый предмет, в результате верхний слой снимается.

Пескоструй для «Керхера» — приспособление, способное сделать мойку высокого давления пригодной для работы по типу пескоструйного пистолета.

Такая насадка не заменит профессионального оборудования, но для очищения небольших поверхностей она прекрасно подойдет.

Вместо воздуха заряд кинетической энергии каждой порции песка будет придавать вода, а в остальном принцип работы устройства останется тем же:

• под действием созданного компрессором высокого давления вода проходит через заборное отверстие шланга, вторым концом помещенного в емкость с песком;
• в заборном шланге создается вакуум, который помогает абразиву продвигаться в основной шланг;
• после смешивания песка и воды поток подается через выходное отверстие на поверхность изделия.

Для снижения потребления песка и повышения эффективности обработки можно ввести в указанную конструкцию дозаторы, краны. Обычно пескоструйная насадка для Karcher расходует 30 кг песка на каждый 0,8-1 квадратный метр поверхности.

Области применения насадки

За счет высокой мощности струи с помощью насадки на «Керхер» можно обрабатывать различные поверхности:

• очищать дерево, бетон от штукатурки, старой краски, лаков, строительных смесей;
• удалять с металла ржавчину, окалину;
• зачищать различные изделия перед обработкой, нанесением защитных и финишных покрытий;
• избавляться от трудновыводимых загрязнений;
• убирать пятна и потеки клея, монтажной пены.

Изготовление самодельной насадки

Специальная насадка для мойки высокого давления превращает последнюю в хороший пескоструйный агрегат, важно только приобрести качественные комплектующие. Понадобятся:

• надежный шланг с возможностью работы под давлением;
• дозатор для экономии абразива;
• сопло для выброса песка с водой;
• крючок спускового механизма;
• хомут и штуцер.

От качества сопла будет зависеть долговечность работы насадки и конечный результат, поэтому на нем лучше не экономить. Керамические приспособления выходят из строя быстрее, чем выполненные из сплавов вольфрама, кобальта.

Однако металлические насадки могут быть подвержены ржавлению из-за наличия воды в мойке, поэтому рано или поздно любое сопло может испортиться.

У более дорогих приспособлений спусковой крючок идет в комплекте, иначе придется покупать его отдельно.

Насадка на «Керхер» для пескоструя обязательно включает армированный шланг длиной не менее двух метров. Не стоит приобретать шланги без дополнительного усиления каркаса — они не способны работать под давлением в несколько атмосфер. Изделие сомнительного качества порвется довольно быстро.

Рекомендации по безопасному использованию насадки

Чтобы не нанести себе вред, необходимо работать с мойкой высокого давления и насадкой с соблюдением мер безопасности, иначе водно-песчаная смесь способна стать причиной травматизации. Преимуществом такого приспособления перед обычным пескоструйным пистолетом является отсутствие пыли, осаждающейся в легких, поэтому необходимости в респираторе нет. Но нужно следовать таким советам:

• надевать прочную спецодежду;
• быть в удобной закрытой обуви;
• проводить очистку изделий на улице, а не в помещении.

При наличии мойки «Керхер» или ее аналога самостоятельно соорудить пескоструйный агрегат несложно. Это сэкономит средства и позволит производить качественную обработку поверхностей при каждой возникающей потребности.

Процесс изготовления насадки

Самодельная насадка для керхера способна превратить моечную установку в функциональный пескоструйный агрегат для домашнего использования. Понадобится следующий комплект расходных материалов:

• шланг, способный выдерживать высокое давление воды;
• крючок для спускового механизма;
• дозатор для экономии расхода абразива;
• сопло, в которое будет выходить смесь воды и песка.

Не экспериментируйте с самодельным изготовлением сопла, если вы в этом вопросе не профессионал. Необходимо точно просверлить отверстие с нужным диаметром
. Рынок насыщен готовыми деталями и расходными материалами достойного качества, по приемлемым ценам, поэтому лучше приобрести их. К тому же у готовых деталей в комплекте уже есть спусковой механизм – крючок.

Шланг, который вы будете использовать, должен быть не меньше двух метров в длину, быть прочным и армированным. Через него будет проходить поток воды с высоким давлением
, которое создаст компрессор. Прочность важна еще из-за того, что агрегат будет работать с абразивом, поэтому изделие сомнительного качества не прослужит долго.

Алгоритм действий

1. При помощи резьбы фиксируется наконечник на сопло.
2. На насадку также закрепляется дозатор, регулирующий подачу песчано-водной смеси.
3. Контейнер с песком соединяются посредством шланга, для этого используются подходящие хомут и штуцер.

Для наибольшей экономии песка следует подготовить специальную емкость с решеткой. Над ней нужно проводить необходимую очистку поверхности при помощи пескоструйной насадки
. Водно-песчаная смесь будет скапливаться в этой емкости. Эту смесь можно использовать еще раз, если опустить в нее заборный армированный шланг. Решетка, покрывающая емкость, нужна для удерживания отходов от очистки, чтобы они не загрязняли смесь песка и воды.
