Пескоструй своими руками из газового баллона

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

1. С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
2. Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
3. Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
4. При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

1. В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
2. На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
3. В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

1. На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
2. К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
3. От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
4. Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

1. Выкатывают установку на улицу в сухую и теплую погоду.
2. Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
3. В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
4. Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
5. Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Принцип работы пескоструйного аппарата и его конструкция

Физический принцип действия

На обрабатываемую поверхность струей сжатого воздуха подается поток песка. Песчинки, соударяясь с неровностями поверхности, сдирают загрязнения, хлопья ржавчины, остатки краски и грунт

Важно, чтобы песок был сухой, влажный существенно ухудшает качество очистки и может закупорить пескоструя

https://youtube.com/watch?v=-8FECH_sjck

Конструкция

Пескоструй состоит из газового баллона, присоединенного к нему шланга подачи сжатого воздуха и распылителя. В баллоне воздух смешивается с песком и по армированному шлангу подается к распылителю. На конце распылителя установлена форсунка, формирующая абразивный конус . От входного штуцера к выходному через тройники и шаровой кран идет обходной шланг. Он пригодится для продувки слежавшегося в баллоне пескоструя песка.

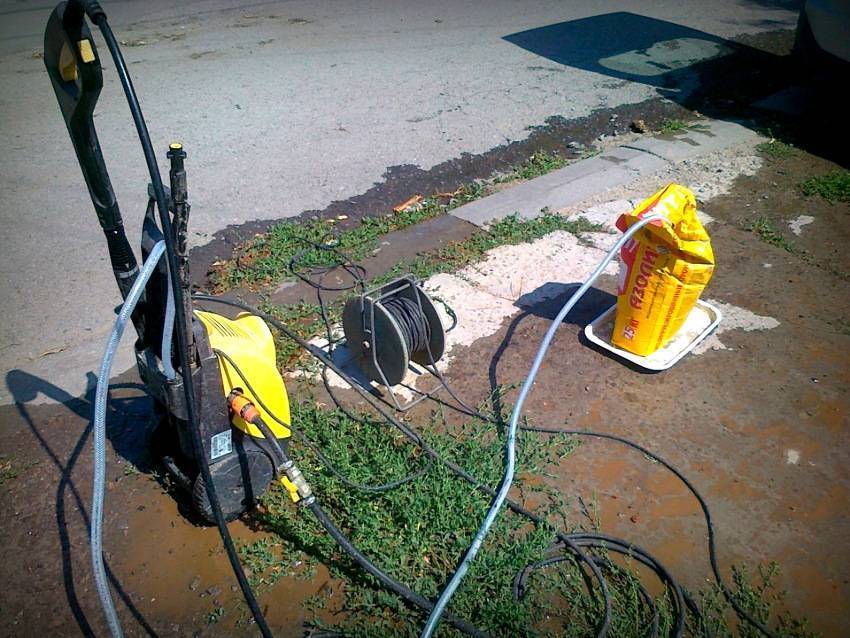

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

• самодельное или керамическое сопло;
• качественный армированный шланг;
• узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
• блок регулировки подачи, который представляет собой цилиндрический дозатор;
• труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

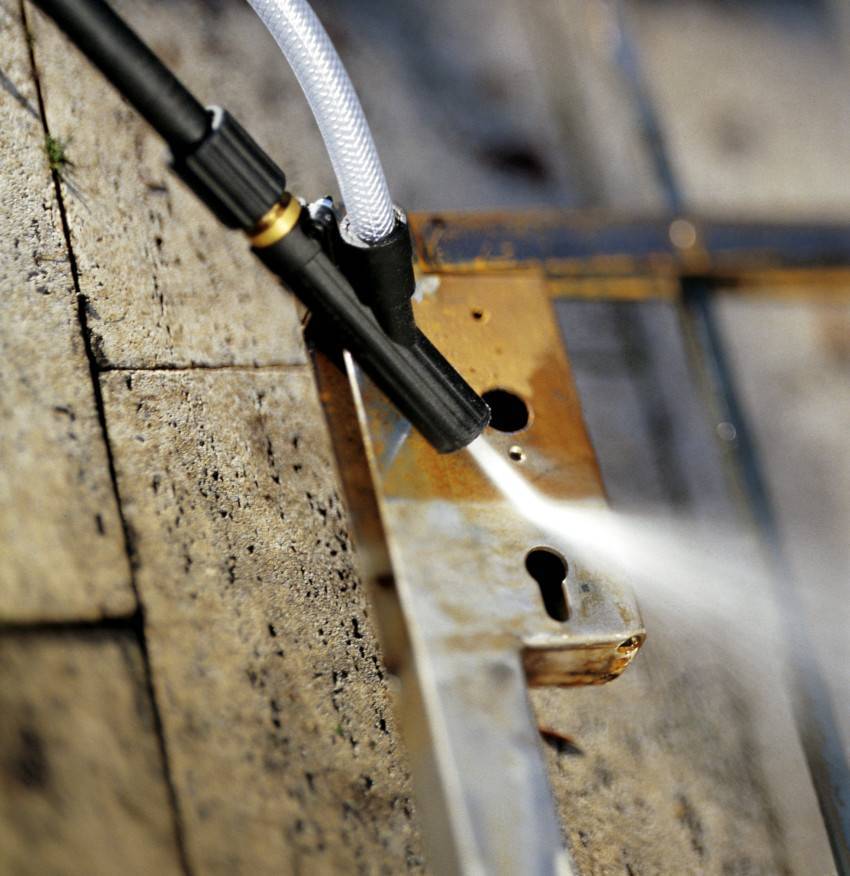

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

• продувной пистолет пневматического типа;
• тройник для сантехнических работ;
• шаровый кран, при помощи которого будет регулироваться подача абразива;
• выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

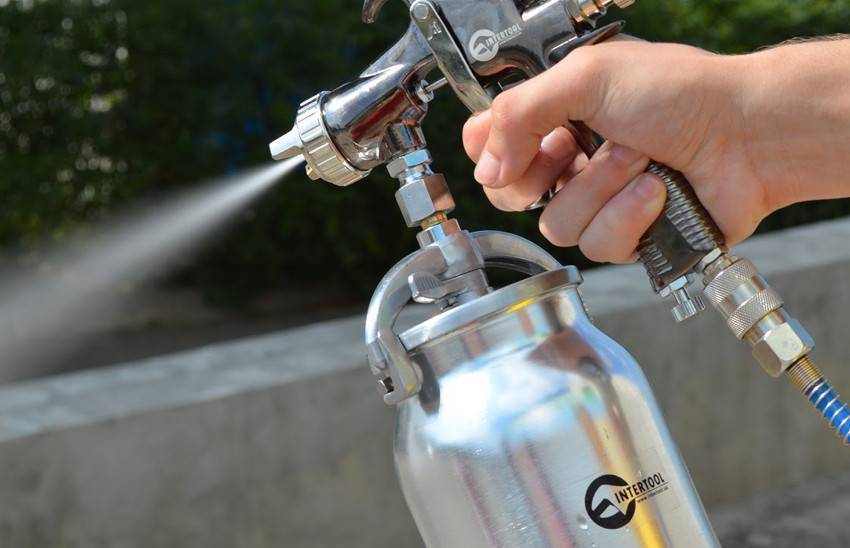

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

• рукоятку, оснащенную механизмом подачи воздуха;
• клапан для смешивания, который берется из пистолета-краскопульта;
• емкость для абразива;
• тройник;
• шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Пескоструй из газового баллона — это просто

Приветствую всех любителей помастерить, сегодня мы рассмотрим, как превратить старый газовый баллон в такую полезную самоделку как пескоструй. При помощи этого прибора можно быстро и качественно очищать материалы от ржавчины, старой краски и других загрязнений. После обработки песком поверхность получает красивый матовый металлический блеск, если обрабатывать железо. Песок автор использует обычный, строительный, суша его на костре. Самоделка имеет простейший принцип работы и проста в сборке. Для работы пескоструя понадобится мощный компрессор с высокой производительностью . Если вас заинтересовал проект, предлагаю изучить его более детально!

Список материалов:— газовый баллон;— пистолет для пескоструя;— шланги;— тройники, фитинги и пр.;— манометр;— масло/влагоотделитель;— водопроводные шаровые краны;— профильные и круглые трубы;— два колесика;— мощный компрессор; — краска по металлу.

Процесс изготовления пескоструйного аппарата:

Шаг первый. Подготовка газового баллонаПервым делом подготовим газовый баллон. К этому моменту нужно отнестись очень ответственно, поскольку баллоны из под газа имеют свойство взрываться со всеми опасными последствиями.

Для начала автор аккуратно срезает с баллона ручку болгаркой. Кран баллона должен быть закрыт, а ручку лучше срезать повыше, чтобы не дай бог не резануть баллон.

Далее нам нужно будет открутить кран, а у старых баллонов краны закисают и сидят довольно крепко. Зажимаем баллон в тисках и вооружаемся разводным ключом. Если сил не хватает, ищем трубу подлиннее и работаем рычагом.

Далее сливаем содержимое баллона подальше от источников открытого огня. В баллон нужно налить воды под горлышко, сразу этого баллон можно резать вместе с водой внутри. Автор для надежности промыл баллон несколько раз и лишь потом полностью заполнил его водой. Пока в баллоне есть вода, взрываться будет нечему, но учите, что конденсат может быть на поверхности баллона и он может загореться.

Шаг второй. СгоныВ верхней части баллона нам понадобится прорезать отверстие и приварить кусок трубы с внутренней или наружной резьбой. Это будет горловина, через которую мы будем засыпать в баллон песок. Само собой, для этой трубки вам понадобится найти заглушку на резьбе. Отверстие автор прорезал при помощи плазменного резака.

Помимо этого, нам понадобится приварить два сгона, один сбоку верхней части, а другой в нижней части баллона. Все сварные швы должны быть герметичными, наворачиваем на сгоны краны и проверяем герметичность конструкции, накачав в нее компрессором воздуха. Если есть щели, мыльный раствор начнет пузыриться. В завершении шага хорошо зачищаем поверхность баллона болгаркой со щеточной насадкой.

Шаг четвертый. СборкаСобираем самоделку, к верхнему и нижнему сгону прикручиваем тройники. На верхнем тройнике устанавливается влагооотделитель, манометр, а также кран со штуцером для подключения шланга.

В нижний сгон после крана устанавливается тройник, в который заворачивается два штуцера для шланга. В завершении останется надежно подключить шланги.

Также понадобится подключить пистолет для пескоструйной машины, автор использовал недорогой покупной. В итоге пистолет пришлось немного переделать, поскольку у него не перекрывалось сопло. Не забываем и установить резиновые ручки на самоделку, если таких нет, используем куски резинового шланга.

Шаг пятый. ИспытанияМожно переходить к испытаниям, для начала подготовим песок. Автор использует песок из строительного магазина, его нужно хорошо просушить, автор засыпает песок в канистру и сушит на костре. Далее песок просеиваем через кухонный дуршлаг и через лейку засыпаем в баллон. Самоделку можно запускать, давление понадобится как минимум 6 атмосфер, под таким давлением пескоструй работает хорошо. Также компрессор должен выдавать достаточный объем воздуха, его минимальная производительность может быть от 300 литров в минуту, причем ресивер лучше брать побольше.

Что нужно знать о принципе работы самодельного пескоструя

Какой бы ни был выбран тип конструкции, прибор должен формировать на выходе струю воздушно-абразивной смеси. Напорная система работает благодаря высокому давлению подачи выбранного абразива в выпускной патрубок, где происходит смешивание с воздушным потоком, подающимся из компрессора. Если говорить об эжекторном устройстве, стоит знать, что здесь работа осуществляется с использованием эффекта Бернулли, основанном на создании вакуума, который и засасывает песок.

Существует огромное количество схем и выполненных своими руками чертежей пескоструйных аппаратов, позволяющих изготовить их самостоятельно. Каждый изобретатель предпочитает использовать различные ненужные детали, которые находятся под рукой, но все конструкции будут работать по схожему принципу.

Перед тем как сделать пескоструйный аппарат своими руками, нужно понять механизм работы инструмента, подготовить все необходимые детали конструкции. Если правильно собрать элементы, самодельный аппарат ничем не будет уступать серийному. Зачастую удается сконструировать прибор с минимальными затратами.

По принципу работы пескоструйный аппарат очень похож на краскопульт

Это интересно! Принцип работы пескоструя очень похож на механизм действия краскопульта, главная задача которого – распыление лакокрасочных материалов. Тем не менее один прибор никогда не сможет заменить другой.

Главный элемент, который понадобится для пескоструйного аппарата, – компрессор. Именно благодаря ему в магистралях конструкции создается поток воздуха под нужным давлением. Когда воздух проходит по главному шлангу сквозь рукав для забора песка для пескоструйного аппарата, создается вакуум, способствующий тому, что абразивная смесь всасывается в основную магистраль, где и соединяется с воздушной струей.

Затем уже смесь из воздуха и абразива доходит до сопла – отверстия, через которое и осуществляется подача песка на поверхность под высоким давлением. Из этого следует, что, помимо компрессора, требуется дополнить конструкцию шлангами нужного диаметра, соединительными штуцерами, кранами и дозаторами. Чтобы обеспечить бесперебойное питание рабочего прибора, понадобится электрический кабель.

Пескоструйное сопло – элемент, формирующий абразивную струю с нужными для работы характеристиками. Своими руками можно изготовить керамическое сопло, потому как для основы идеально подходят отработанные свечи зажигания, из которых предварительно вынимается электрод. На серийных приборах присутствует стальной элемент, имеющий внутреннее карбидно-борное или карбидно-вольфрамовое покрытие. В многочисленных отзывах пользователей отмечено, что такие детали очень редко долго служат владельцам.

Пескоструйное сопло формирует с нужными для работы характеристиками абразивную струю

Как сделать своими руками

Как сделать самодельный автомобиль

При наличии всех исходных комплектующих и выборе правильной схемы сборки самостоятельно изготовленный пескоструйный аппарат практически не будет уступать фабричным образцам по своим возможностям.

Для изготовления пескоструйного аппарата своими руками потребуются следующие детали и материалы:

• газовый или фреоновый баллон (в качестве емкости для песка);
• компрессор;
• шаровые краны;
• отрезок водопроводной трубы (диаметром 2 дюйма) с резьбовой заглушкой на одном конце;
• 15-миллиметровые стальные тройники;
• армированный шланг;
• форсунка;
• резиновые шланги для подачи воздуха;
• штуцера;
• средство герметизации резьбовых соединений (например, фум-лента).

В первую очередь нужно освободить баллон от остатков газа, после чего выкрутить из него вентиль.

Совет! Чтобы исключить возможность пожара или взрыва, нужно выкачать из баллона воздух с остатками газа с помощью компрессора.

В подготовленном баллоне высверливаются два отверстия: 12-миллиметровое в донной части – для подачи абразивной смеси из баллона, второе, двухдюймовое – на месте снятого вентиля. К верхнему отверстию приваривается отрезок водопроводной трубы для загрузки абразивного вещества в пескоструйный аппарат. В середине трубы сверлится отверстие, к нему приваривается труба в 15 мм, на свободном конце которой нарезается резьба и монтируется шаровой кран и тройник. К нижнему отверстию приваривается тройник для соединения баллона с компрессором и распылителем.

Баллон оснащается ножками или упорами, которые обеспечат устойчивость в процессе работы, также возможен вариант изготовления единой рамы с колесами для баллона и компрессора, чтобы обеспечить мобильность готового устройства.

Компрессор для пескоструйного аппарата может быть как покупным, так и изготовленным кустарно из подходящих комплектующих, например, из пневматического привода грузового автомобиля, электродвигателя и ресивера. Главное, чтобы нагнетатель имел мощность не менее 3 КВт и подавал воздух с производительностью около 500 литров в минуту.

Еще одним узлом будущего пескоструйного аппарата, к которому предъявляются высокие требования, является распылитель. Форсунка отвечает за конфигурацию абразивной струи, которая обеспечит наилучшее удаление посторонних веществ с поверхности очищаемой детали. Серийно изготавливаемые инжекторы выполнены из стали, покрытой слоем карбида вольфрама или бора, что гарантирует высокую износостойкость. Если возможность приобрести готовую форсунку для пескоструйного аппарата отсутствует, можно выточить ее на токарном станке или сделать самостоятельно из автомобильной свечи зажигания.

Примечание! Под воздействием абразивного потока самодельные пескоструйные форсунки быстро приходят в негодность, поэтому при интенсивном использовании аппарата заранее обеспечьте запас сменных форсунок.

Далее, основные части пескоструйного аппарата соединяются между собой: резиновый шланг от компрессора прикручивается к свободному концу верхнего тройника. Верхний тройник соединяется воздушной магистралью с нижним. К последнему свободному отверстию нижнего тройника прикручивается один конец металлизированного рукава, с другого конца рукава устанавливается форсунка для распыления абразивной смеси. В процессе сборки резьбовые соединения уплотняются фум-лентой.

Подробную информацию об устройстве самодельной пескоструйной установки из газового баллона можно посмотреть на следующем видео:

После пробного запуска для проверки надежности конструкции и герметичности соединений самодельный пескоструйный аппарат готов к использованию.
