Биение зажимного патрона шуруповерта

Пробег патрона отвертки показывает на наличие трудности с коробкой инструмента, расположенной конкретно за мотором. Это еще одна причина, почему отвертка с полным откатом не работает.

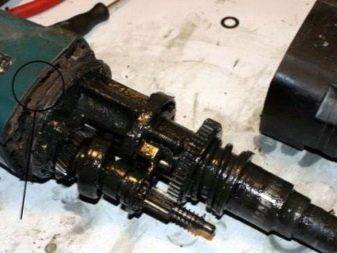

Запчасти к планетарной коробки отвертки

Выходной вал этой коробки. это место, где крепится патрон, потому если мы говорим о пробеге патрона, необходимо подразумевать пробег вала редуктора. Причинами этого могут быть последующие:

• а) сгибание вала редуктора;
• б) износ шестерен редуктора;
• в) выход из строя опорного подшипника вала редуктора;
• г) наибольшее развитие штифтов, на которых крепятся планетарные спутниковые передачи.

Все вышеупомянутые детали имеют заводское происхождение, и их нереально отремонтировать. В данном случае неувязка избиения патрона отвертки решается методом подмены деталей редуктора на новые.

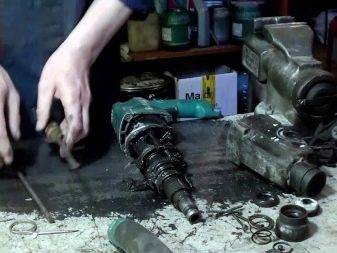

Инструкция по разборке дрели Макита, чтобы добраться до подшипника

Для расслабления в креплении на струбцине попробуйте снять ручку из патрона.

Накладку, которая соединяет две части в корпусе, снимите, используя плоскую отвертку.

Верхняя деталь в корпусе также снимается. Для этого избавьтесь от всех винтов. Есть пара винтов, которые значительно короче. Шнур держится на корпусе с помощью шурупов. Удалите их. Не забудьте ни одной детали и комплектующих.

Щетки одновременно с их держателями достаньте из углублений.

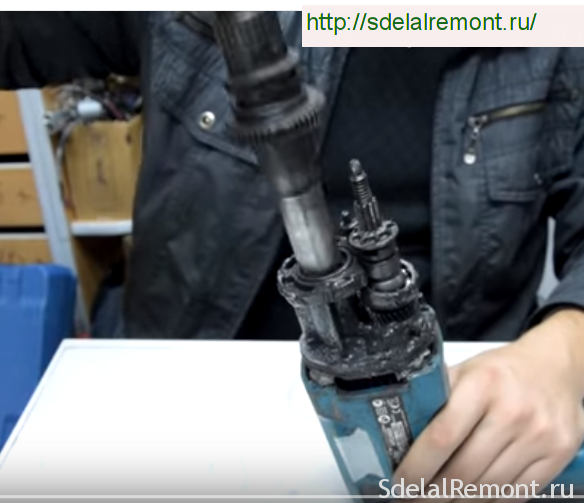

Вал и патрон, а также большую шестерню теперь можно свободно отсоединить от основания в дрели. Корпус из металла и двигатель извлекаются также одновременно. Внимательно следите за шариком, который там находится, не потеряйте его, так как замену найти будет достаточно непросто. Далее снимается статор. Шпиндель электрического двигателя снимается с редукторного корпуса.

Разборка и ремонт перфоратора своими руками

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Демонтаж патрона

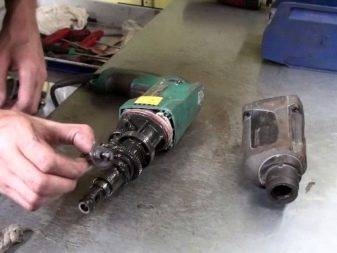

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Вначале снимите пыльник (1), сделанный из резины

Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)

Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Схема устройства ударного механизма, его неисправности и ремонт

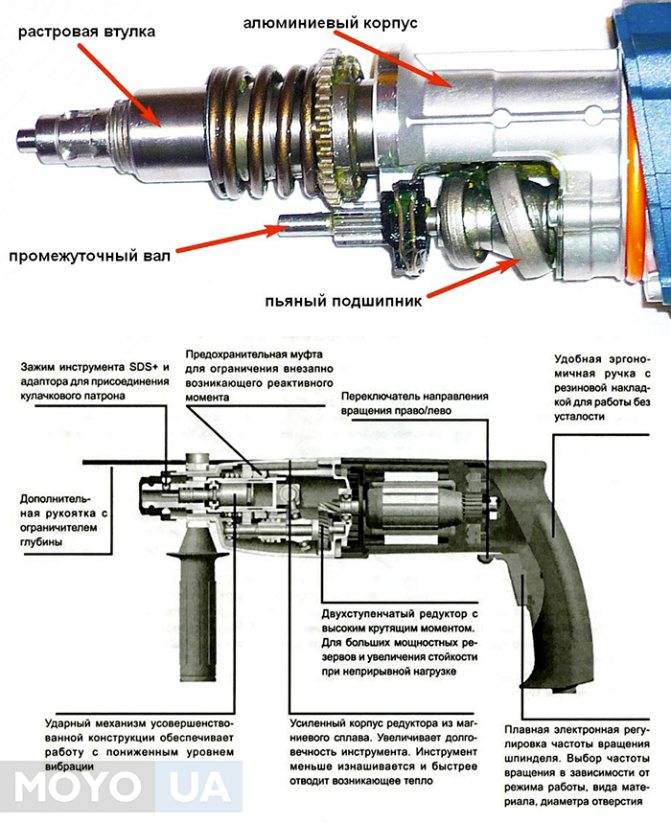

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

Бочковые перфораторы

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

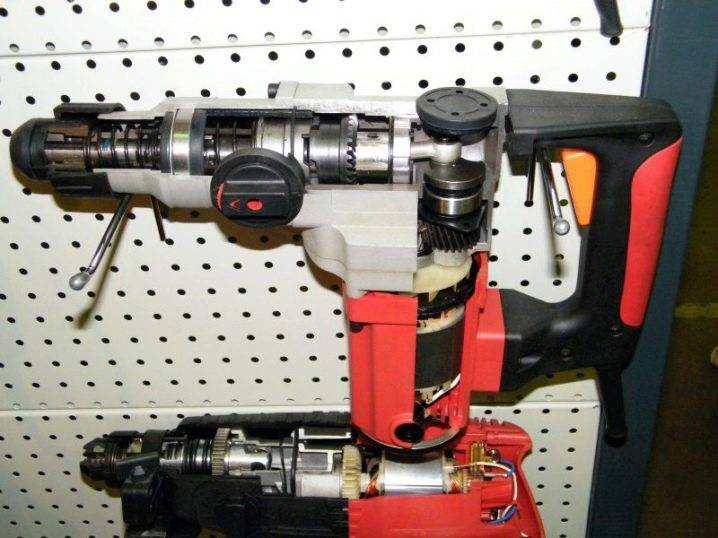

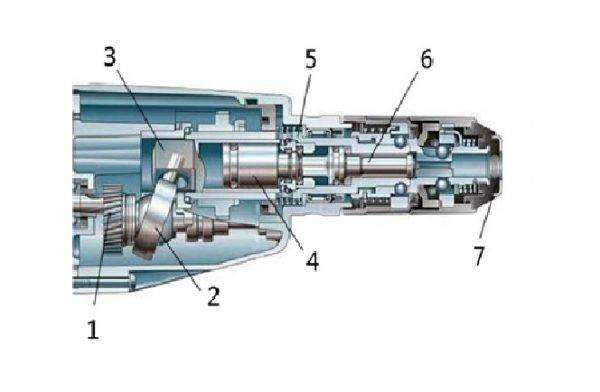

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашем перфораторе больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.
2. Снимите стопорное кольцо, удерживающее подшипник.
3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.
4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый

Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене

Перфораторы пистолетного типа

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой перфоратор не долбит.

Ремонт перфоратора Макита 2450

Ремонт перфоратора Макита своими руками требует наличия некоторых технических знаний и практических навыков. Хотя осмотр и замена деталей этой модели относительно просты и состоят из таких пунктов:

• разборка инструмента,
• удаление пыли и грязи,
• замена неисправных узлов,
• замена смазывающего материала,
• сборка перфоратора.

В любой момент могут сломаться механизмы в области патрона, переключателя режимов работы либо корпуса перфоратора. Поэтому знания о ремонте агрегата могут пригодиться в любой момент!

Ремонт начинается со снятия патрона, затем тумблера скоростей. После чего выполняют работы внутри корпуса, замена смазки и вышедших из строя резиновых колец.

Патрон перфоратора

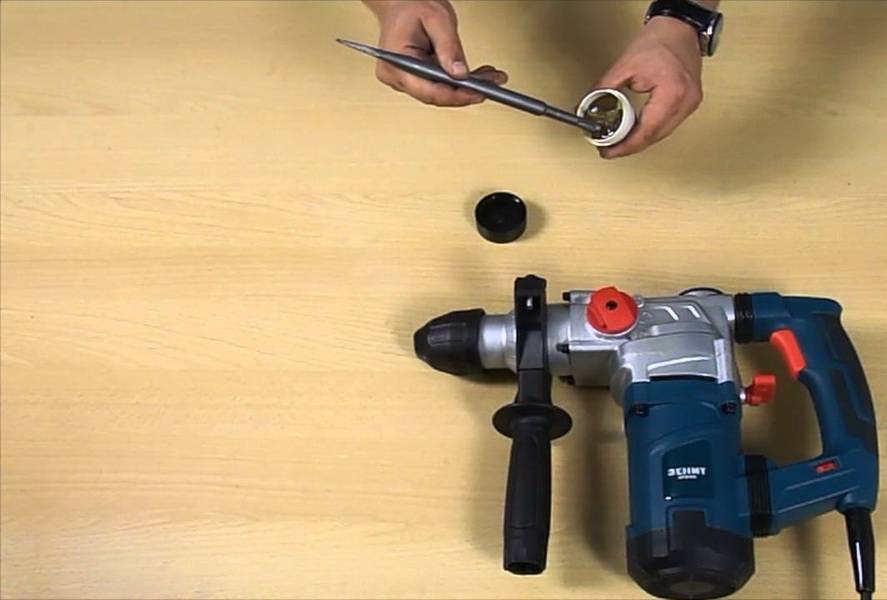

Отжав крышку патрона плоской отверткой, снимают резиновый пыльник. Вынимается стопорное кольцо. После чего снимается крышка патрона и металлическое кольцо, которое удерживает в стволе шарик фиксации. Шарик вынимается — металлическая шайба и коническая пружина тоже изымаются без усилия.

Наиболее вероятная причина поломки — износ деталей. Проведя диагностику состояние, и заменив дефектные элементы новыми, производится очистка деталей от пыли и грязи. На шарик густо наносят масло. При установке коническая пружина располагается узкой стороной к резистору, при этом прижимная направляющая шайба находиться ниже отверстия в стволе. Все компоненты патрона необходимо собрать в обратном порядке.

Коммутатор режимов работы

В начале разборки, поджимая лапки двухмиллиметровой отверткой, осуществляется снятие Т-образной защелки на ручке устройства. Придерживая фиксатор красного цвета, ее аккуратно вынимают наружу.

После этого, ручку переключателя следует переместить в левое крайнее положение. Тумблер без труда вынимается. Фиксатор извлекают с пружиной вместе. Кольцо, на ручке коммутатора снимают поддев его тонкой отверткой, служит для предотвращения утечки смазки.

Далее, детали и место посадки очищают от грязи. На два металлических стержня и резиновое кольцо густо наносится смазочный материал. Кольцо надевают на коммутатор. В ручку помещается пружина и фиксатор. При установке в корпус защелки, фиксатор не должен вылетать.

Переключатель вставляют в редуктор. Ручка должна быть направлена в сектор обозначающий совмещенный режим и удар. Проворачивают ручку, удерживая при этом кнопку фиксатора, до режима сверления и немного далее.

В итоге переключатель проворачивают согласно часовой стрелке, и до упора вдавливают защелку.

Корпус редуктора агрегата

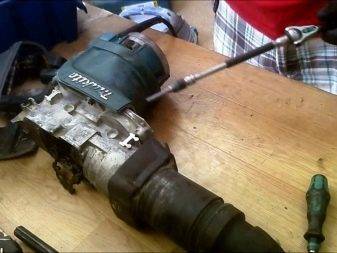

Для демонтажа корпуса с редуктора нужно поднять ствол перфоратора кверху. Инструмент необходимо прижать к верстаку в то же время вытягивать оболочку вверх. В таком случае все детали останутся на местах.

Проведя ревизию и замену элементов корпус редуктора, очищают растворителем и смазывают необходимые узлы, после чего возвращают на свое место. Все его составляющие должны быть расположены на своих позициях.

У корпуса этой модели высокая прочность, поломки этого узла случаются достаточно редко. Разбито место посадки промежуточного вала, сломано малосъемное кольцо шайки редуктора или же поломка в отверстии коммутатора режимов работы — при всех этих неполадках необходимо заменить корпус редуктора.

Порядок разборки и сборки инструмента

Прежде чем приступить к разбору перфоратора, нужно запастись инструментом, без которого не обойтись: шестигранники, отвертки с различными разрезами (минусовая, крестовая, фигурная), специальные съемники для подшипников, тиски.

Всегда пригодятся:

• смазка, растворитель;
• запасные щетки (если нужна будет замена);
• медный провод подходящего сечения.

Разборка

Для начала необходимо снять быстроразъемный распорядитель. После демонтажа вынуть четыре винта, которые скрепляют «туловище» редуктора механической части. Далее нажать на фронтон вала, убрать крышку черного цвета. Затем вытащить механизированный блок из зеленой стороны, для этого требуется произвести следующие манипуляции:

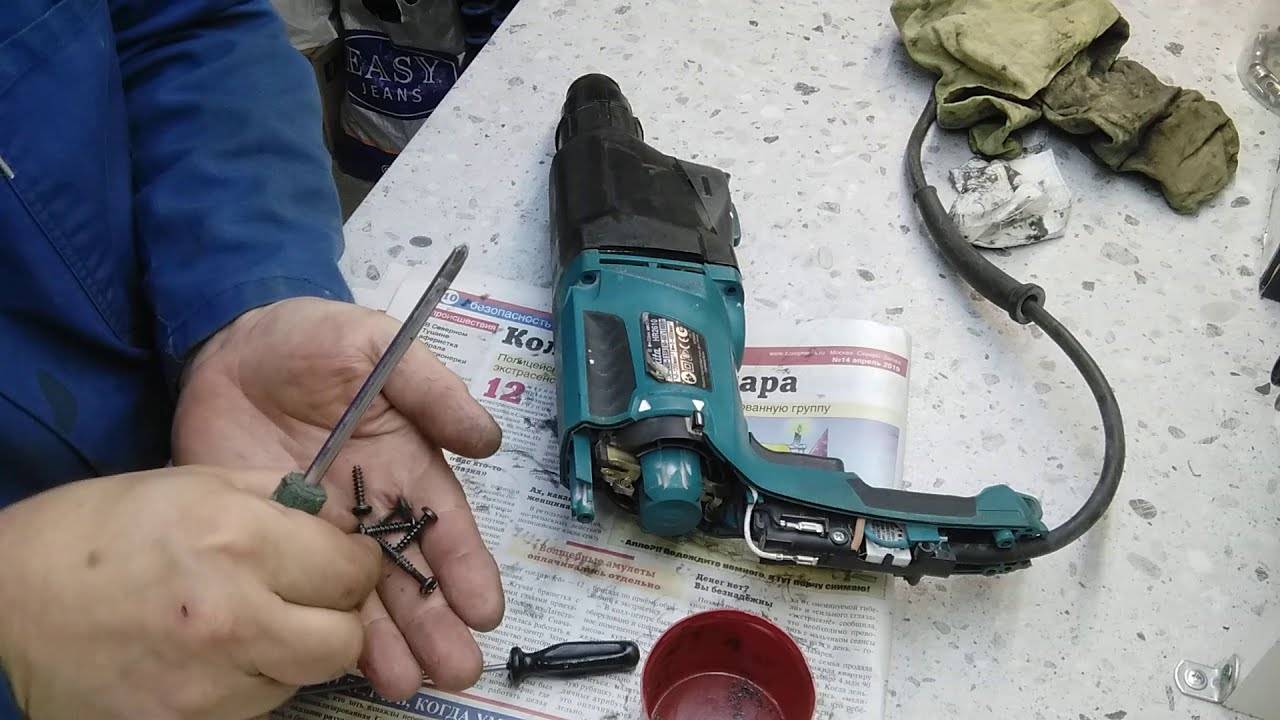

• в ручке вынуть три винта, которые удерживают крышку;
• крышку демонтировать;
• извлечь угольные щетки, освободить пружины щёткодержателей.

После всех произведенных действий, вытащить механический блок статора. Освободить ротор.

Затем следует разобрать блок механики ударного узла, выкрутить находящиеся в фундаменте корпуса два болтика.

Теперь настало время удаления вала промежуточного, нужно будет по порядку снять с него:

• кольцо, подшипник;
• шестерёнку прямозубую;
• подшипник качения;
• шайбу плоскую;
• 606 подшипник;
• кольцо S-7 стопорное;
• спираль компрессионную;
• муфту сцепления.

Далее снять вал ствола долбления механизма. Необходимо извлечь его изнутри корпуса, а из самого вала вынуть цилиндр.

Продолжая выполнять последовательность разбора, демонтировать его, выполнив следующие пункты инструкции:

• выбить соединитель поршня;
• убрать плоские шайбы;
• извлечь ударник.

Чтобы разложить сам вал, потребуется вынуть шайбу, компрессионную и кольцевую пружины, стальной шар, шестеренку прямозубую. А с внутренней полости устранить металлическое и резиновые (2 шт.) кольца, кольцевую пружину, колечко, плоскую шайбу из металла.

Соблюдая все правила последовательности разборки, перейдем к демонтажу электрической части, в которую входят нижеперечисленные детали:

• статор;
• выключатель;
• ротор;
• угольные щетки;
• щёткодержатель.

Затем необходимо вынуть два самонарезающих винта.

Сборка

Перед тем как вернуть все детали, из которых состоит перфоратор, на место, следует нанести новый слой смазки. Корпус очистить с помощью бензина. При необходимости сменить все нуждающиеся в замене детали, покрыть лаком катушки. Коллектор обезжирить ватным диском, смоченным в спиртовом растворе, чтобы избежать налипания пыли на смазанный подшипник. Собрать всё в обратной последовательности.

Возможно, потребуется отремонтировать, обслужить, провести профилактику или даже заменить какие-либо детали.

Как определить целостность статора, не разбирая перфоратор

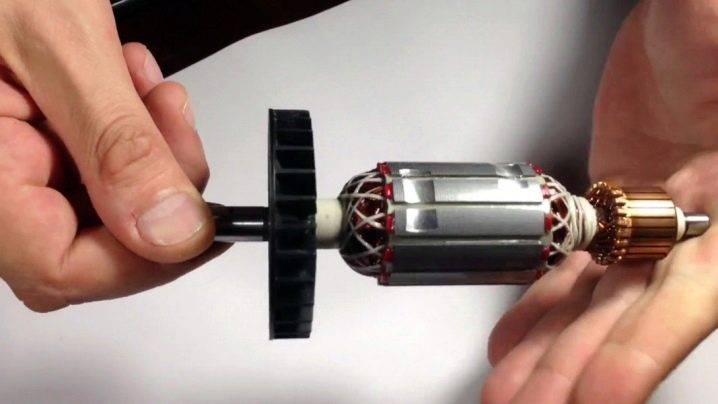

Чтобы определить целостность статора, надо прозвонить его обмотки, померить сопротивление обмотки и сопротивление изоляции.

Схема прозвонки статора и ротора

Для измерения сопротивления обмотки перфоратора Макита надо подключить один конец тестера к освобожденному щеткодержателю, а второй на один из концов электровилки. Если прибор ничего не показывает, поменяйте второй конец вилки. Если сопротивление равно бесконечности, в статоре обрыв и он требует замены или ремонта. Не забывайте, без принципиальной электрической схемы перфоратора Makita 2450,2470 вам не обойтись.

Простая схема подключения коллекторного двигателя

Если показывается какое то сопротивление, то важно измерить точную его величину. Как правило, сопротивление обмотки статора перфоратора Макита 2450 при температуре +20ºС лежит в пределах 25 Ом. Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток

Более подробно понять почему происходит искрение коллектора якоря и какие щетки лучше? Поможет разобраться видео, в конце видео обзора важные советы по подбору щеток

Видео: как проточить якорь и подобрать щетки

Как снять статор перфоратора Makita 2450 и 2470 для точной диагностики и ремонта

Чтобы снять статор поз.59, надо снять щетки, выкрутить четыре винта крепления крышки механического блока. Они закручиваются в торце крышки. Потянув за черный корпус и за зеленый в разные стороны вы освободите корпус со статором. Статор закреплен в зеленом корпусе.

Чтобы его снять, надо вынуть пластмассовую прокладку поз.58 и постучать по торцу корпуса деревянной киянкой или бруском. Статор сам высунется, останется его вытащить, обдуть и проверить окончательно.

А вот и статор

Если у вас есть прибор проверки короткого замыкания, то можно сразу же проверить статор на КЗ. Прибор называется ИК-32. Порядок проверки обмоток статора Для точной проверки разъедините две обмотки статора друг от друга по электрической цепи. Проверьте сопротивления каждой обмотки, они должны быть абсолютно одинаковые. При разнице сопротивлений, обмотка с меньшим сопротивлением скорее всего имеет межвитковое замыкание.

Проверка статора перфоратора Makita 2470 и 2450 своими руками Диагностика якоря, статора прибором КЗ и самоделкой

Видео: Диагностика якоря и статора Индикатором Короткого Замыкания.Проверка якоря.Проверка статора.

Общие электрические неисправности перфоратора Bosch 2-26

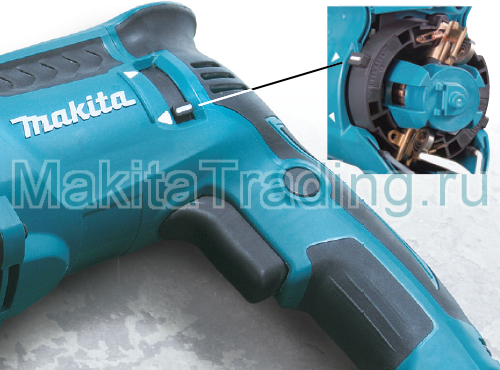

Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

Запах гари появляется при коротком замыкании статора или обмоток ротора.

Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

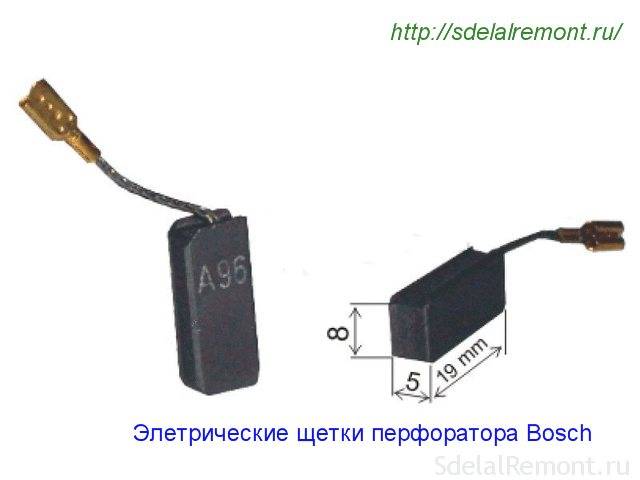

Общий вид и габариты угольных щеток перфоратора Bosch

Мы привели основные причины выхода перфораторов Bosch из строя. Возможно, мы описали не все поломки перфораторов Bosch.

Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

Видео замены растровой втулки в патроне Бош 2-26 Видео замены якоря в перфораторе Bosch 2-26

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.Разборка механической части перфоратора Makita 2470

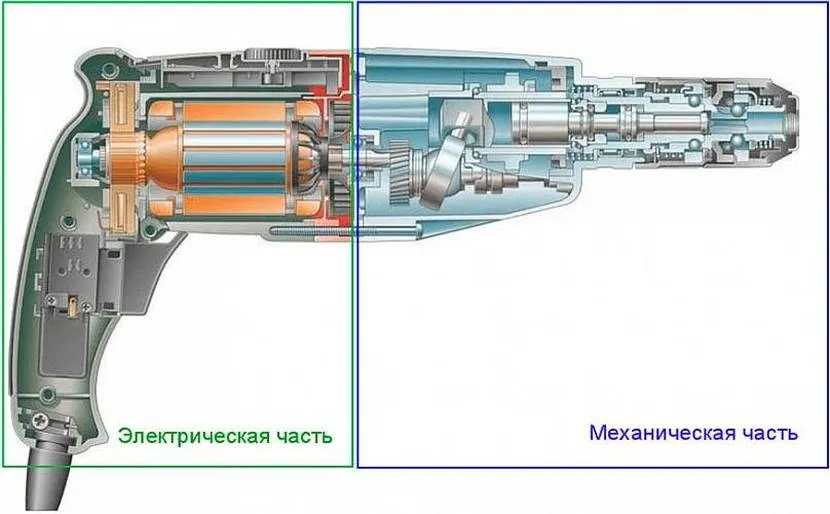

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

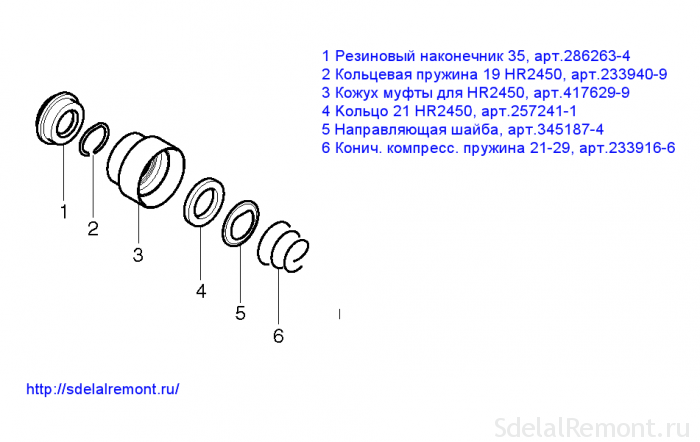

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

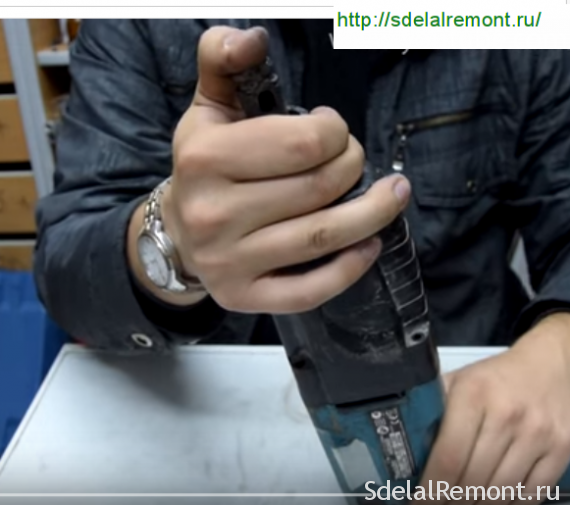

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки. Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

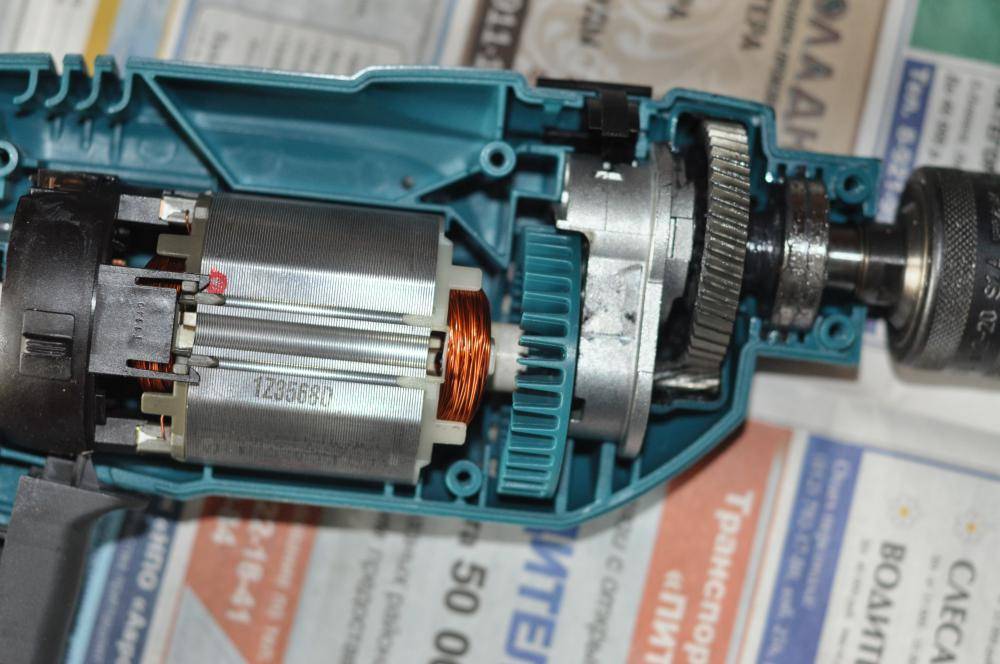

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

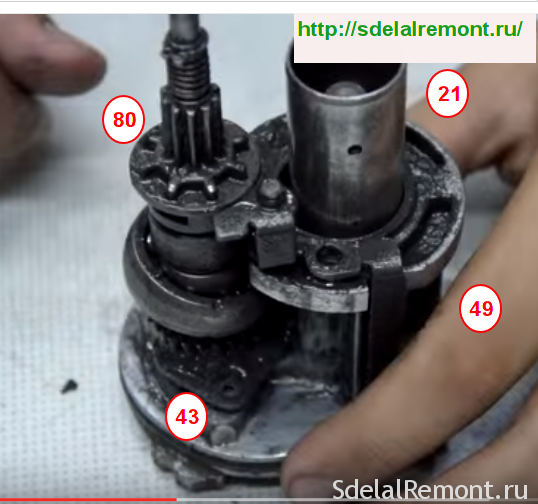

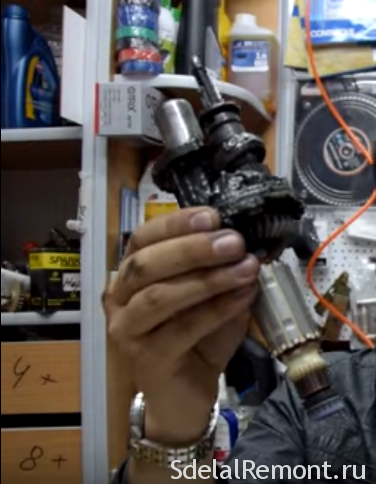

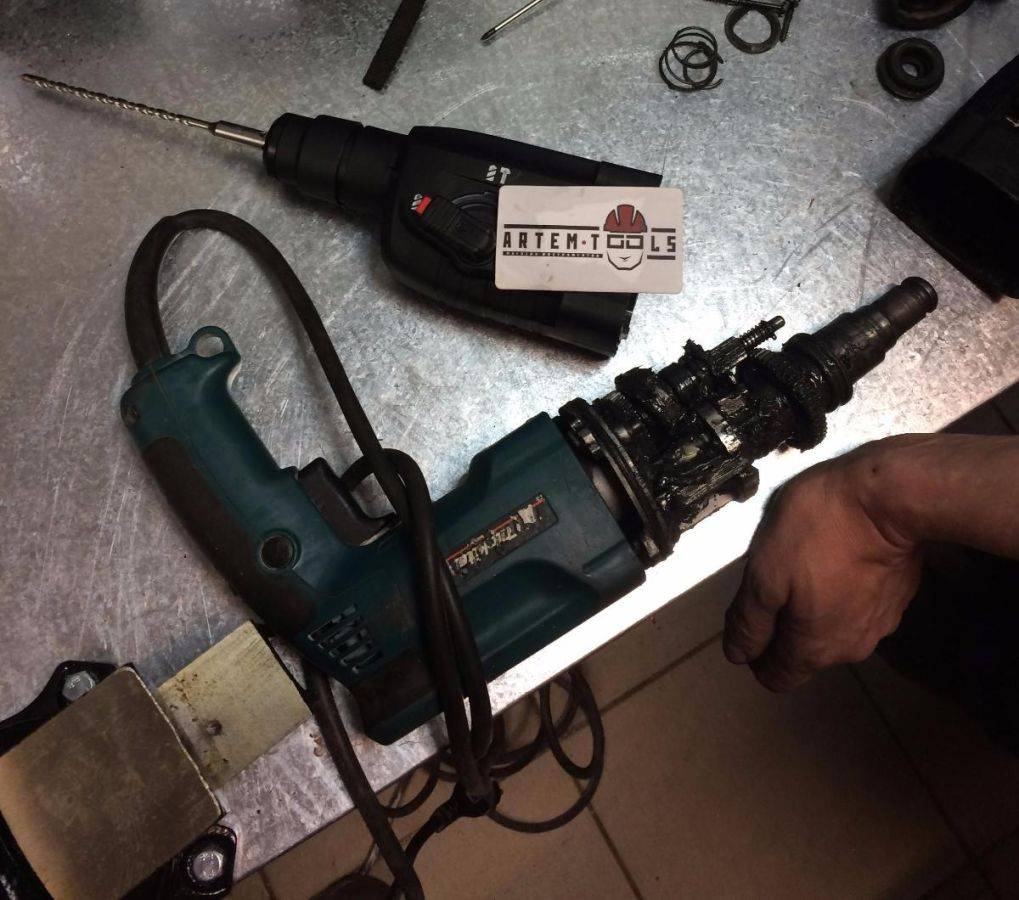

Получится вот такой узел в старой смазке.Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7. из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

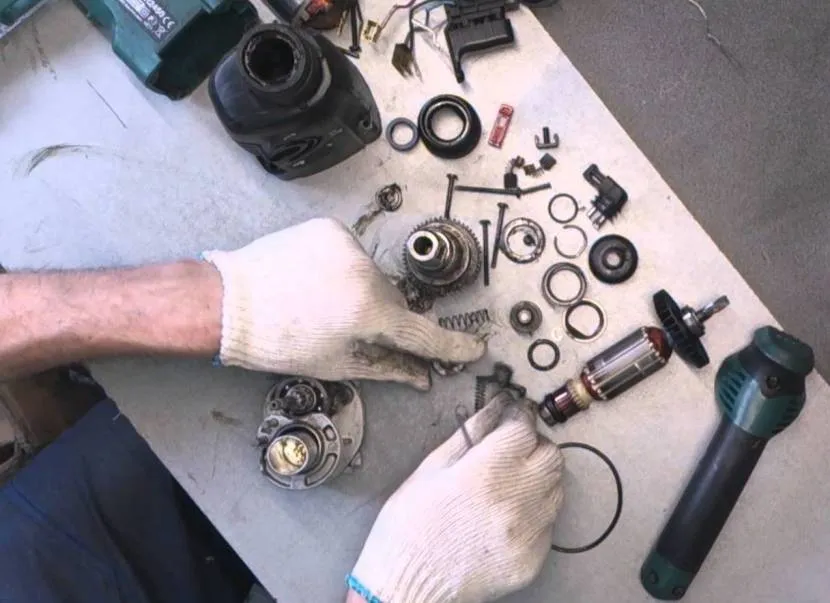

Получится вот такая гора чистых деталей.А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые. Бракованные детали замените на новые.

Советы

При должном уходе и периодической чистке инструмента срок его службы значительно увеличится. Нелишним будет соблюдение некоторых правил эксплуатации перфоратора, чтобы снизить риск возникновения неисправностей.

• Перед началом использования осмотрите состояние прибора.
• По завершении работы очистите аппарат от грязи. Можно воспользоваться воздушной струей, например, из пылесоса.
• Если для работы с электрическим устройством понадобилась его транспортировка в холодный период года, перед использованием дайте ему отогреться (смазка должна оттаять).
• Придерживайтесь норм эксплуатации, указанных в инструкции.
• Храните инструмент в тепле, сухом помещении.
• Не допускайте попадания влаги, а также конденсата из воздуха.
• Если аппарат долго не используется, хранить его лучше в полиэтилене и картонной коробке.

О том, как устранить неполадки в перфораторе Makita – следующее видео.

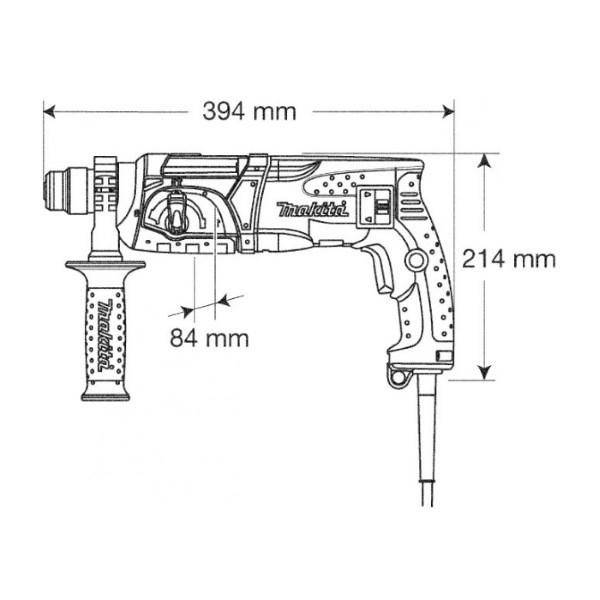

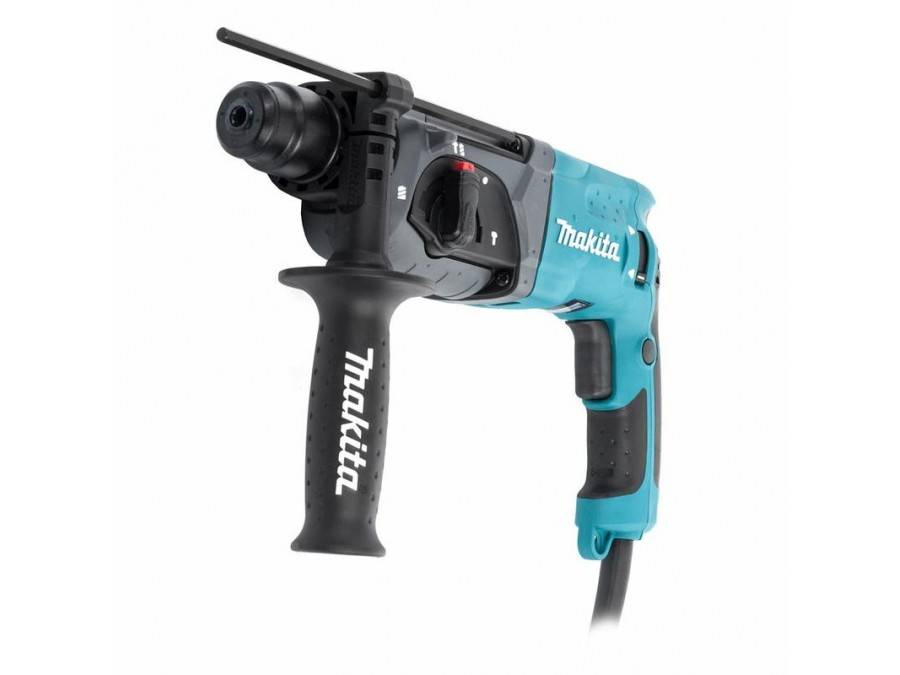

Устройство перфоратора Makita HR2450

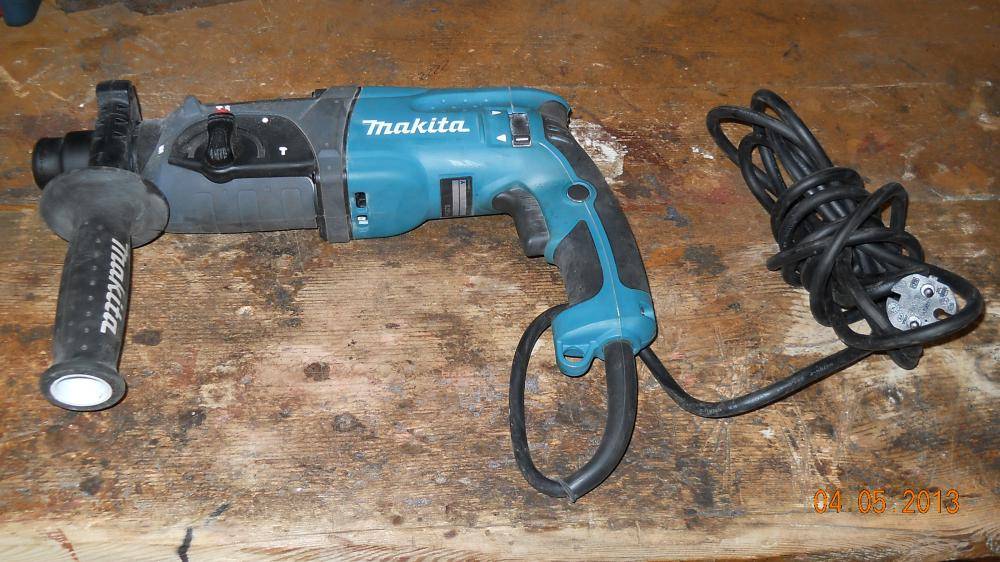

Модель 2450 от производителя Макита зарекомендовала себя среди ремонтников и строителей только с положительной стороны. Инструмент прост и надежен в эксплуатации, а также достаточно функционален. Поэтому подходит, как профессионалам, так и домашним умельцам. А его невысокая стоимость значительно способствует дополнительной популярности.

Перфоратор хорошо сбалансирован и обладает относительной легкостью по сравнению с другими аналогами. И это создает определенные удобства при его использовании. Наряду с этим у аппарата отлично реализована система пылезащиты. Эти параметры позволяют эксплуатировать оборудование достаточно долгое время, которое значительно превышает гарантийное обслуживание.

Технические характеристики инструмента:

• Вес всего 2,4 кг.
• Мощность равна 780 Вт.
• Буры крепятся при помощи системы SDS+.
• Три режима работы – сверление, дробление, ударное сверление.
• Холостой ход – 1100 оборотов в минуту.
• Число ударов в секунду – 75.

Из дополнительных функций можно выделить наличие реверса, блокировку нечаянного включения, а также настройку частоты вращения. При заклинивании режущей насадки в отверстии предохранительная муфта сразу же останавливает работу инструмента. На схеме ниже показана полная детализация перфоратора.

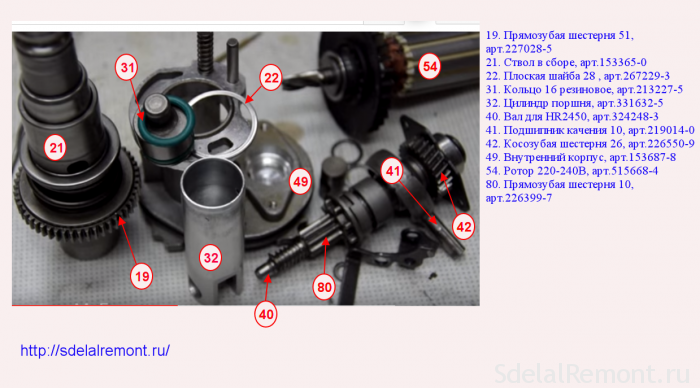

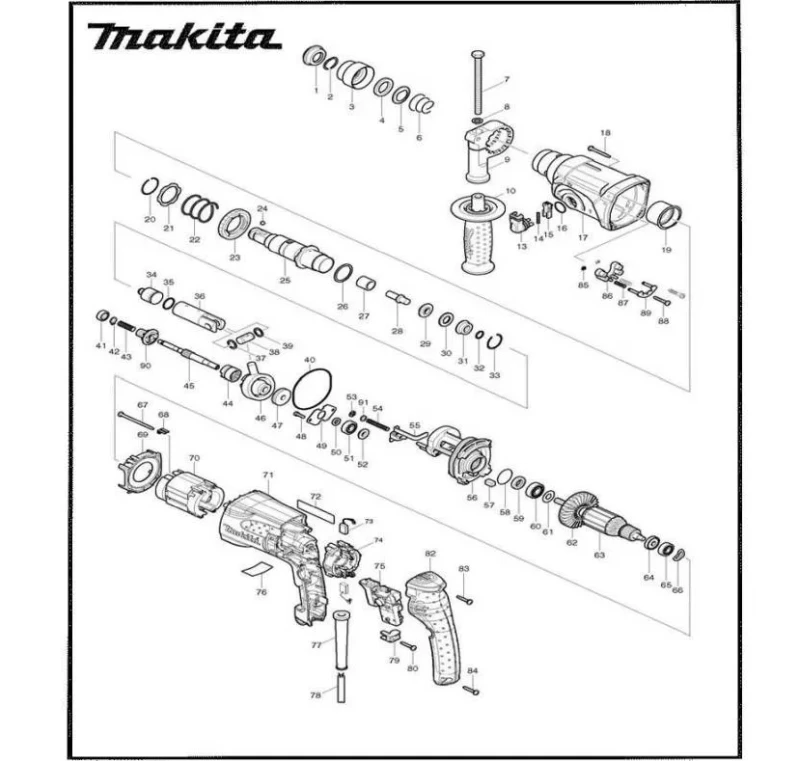

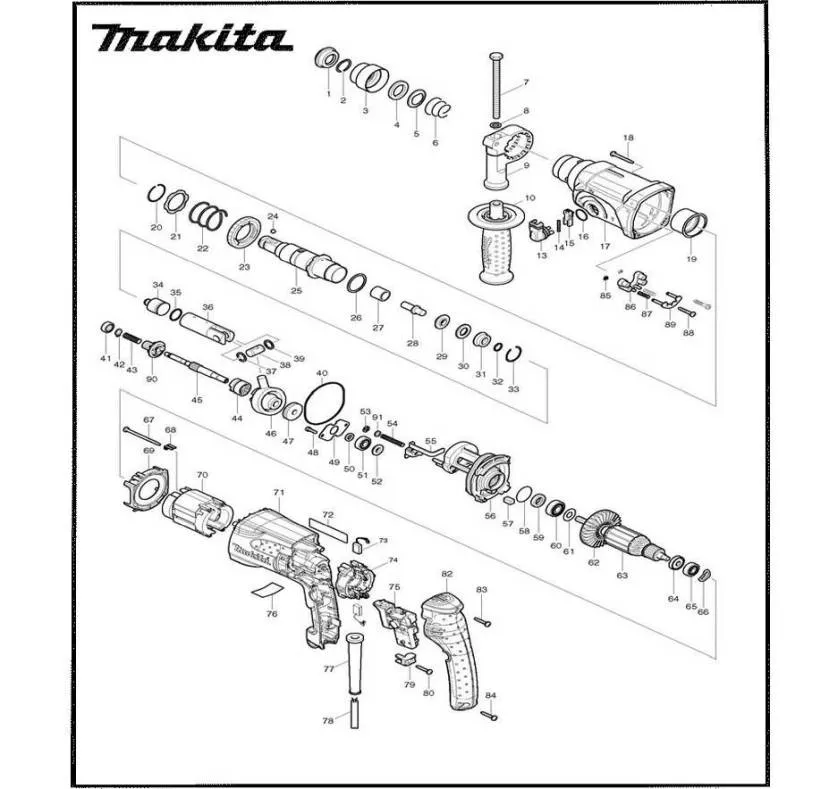

Полная детализация перфораторов Макита 2450 и 2470.Источник bober.ua

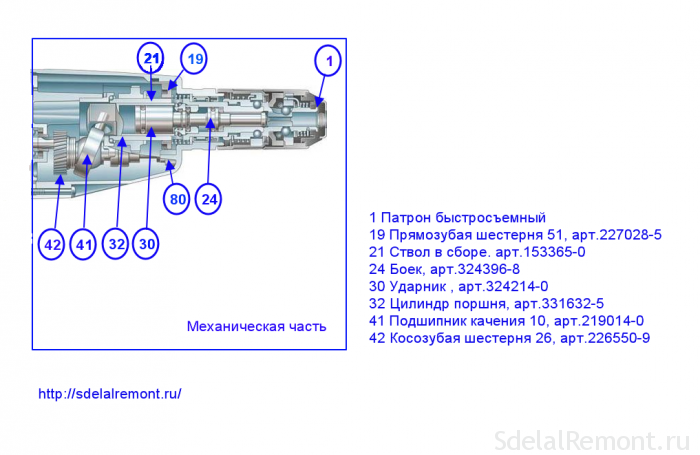

Детальная комплектация к приведенной схеме, которая поможет понять, как разобрать перфоратор Makita:

№/Деталь	№/Деталь	№/Деталь
01 Наконечник кожуха муфты из резины.	16 Кольцевая пружина.	31 Кольцо уплотнительное.
02 Кольцевая пружина.	17 Шайба.	32 Цилиндр поршня.
03 Корпус муфты.	18 Пружина компрессии шестерня ствола.	33 Плоское кольцо.
04 Металлическая шайба.	19 Прямозубая шестерня ствола.	34 Поршневой шарнир.
05 Направляющее кольцо.	20 Шарик из стали.	35 Шайба плоская.
06 Пружина для компрессии.	21 Ствол.	36 Подшипник 606ZZ.
07 Болт с шестигранной головкой.	22 Плоская шайба.	37 Кольцо для стопора.
08 Основание боковой рукояти.	23 Уплотнительное кольцо.	38 Пружина компрессии.
09 Боковая ручка.	24 Боек.	39 Муфта сцепления.
10 Самонарезающий винт с фланцем.	25 Шайба.	40 Вал.
11 Крышка переключателя режимов.	26 Кольцо резиновое.	41 Подшипник качения.
12 Ручка переключателя.	27 Металлическое кольцо.	42 Шестерня подшипника.
13 Уплотнительное кольцо.	28 Уплотнительное кольцо.	43 Болт с внутренним шестигранником.
14 Кожух редуктора.	29 Кольцевая пружина.	44 Проставка боковой ручки.
15 Подшипник игольчатый.	30 Ударник.	45 Плоская шайба.

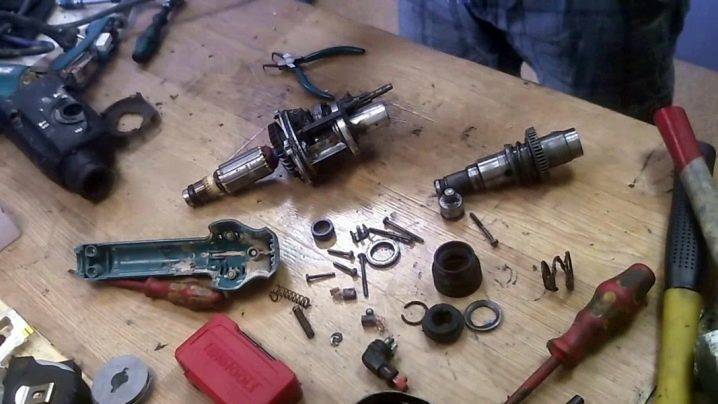

Разборка перфоратора МакитаИсточник otvali.ru

№/Деталь	№/Деталь	№/Деталь
46 Подшипник 606ZZ.	61 Прокладка изоляции.	76 Винт с фланцем.
47 Шайба проставки.	62 Прокладка щеткодержателя.	77 Резиновое кольцо.
48 Уплотнительное кольцо.	63 Щеткодержатель №2.	78 Стопорная кнопка.
49 Внутренний корпус.	64 Прокладка изоляции.	79 Компрессионная пружина.
50 Резиновое кольцо.	65 Графитовые щетки.	80 Шестерня прямозубая.
51 Подшипник 609LLU.	66 Щеткодержатель №1.	81 Самонарезающий винт.
52 Плоское кольцо для ротора.	67 Прокладка изоляции.	82 Пластина переключателя режимов.
53 Крыльчатка ротора.	68 Выключатель.	83 Стопорное кольцо.
54 Якорь.	69 Крышка рукоятки.	84 Направляющая втулка.
55 Изолирующая шайба.	70 Самонарезающий винт.	85 Компрессионная пружина.
56 Подшипник 607 LLB.	71 Усилитель кабеля.	86 Кольцо для стопора.
57 Самонарезающий винт.	72 Сетевой кабель.	87 Плоская шайба.
58 Защита статора.	73 Фильтр от помех.	88 Пружина для компрессии.
59 Статор.	74 Держатель кабеля.	89 Стопорное кольцо направляющей втулки.
60 Кожух двигателя.	75 Самонарезающий винт.

Приведенная схема и подробное описание порядка расстановки деталей в инструменте позволяет понять, как собрать перфоратор в правильной последовательности. Когда возникнет необходимость в его полном демонтаже.

Перфоратор Макита в разрезеИсточник polgreet.ru
